Добро пожаловать в Lucidchart, визуальное рабочее пространство для построения диаграмм, визуализации данных и совместной работы!

В данной статье представлены основные ресурсы, которые помогут вам начать работу. Она познакомит вас с рабочим пространством, научит создавать и настраивать простую диаграмму и расскажет о широком спектре функций Lucidchart.

Более подробные статьи по конкретным темам можно найти в Справочном центреLucidchart. Чтобы задавать вопросы или узнавать от других пользователей Lucid, загляните в сообщество.

Смотрите: начало работы с Lucidchart

Домашняя страница

Когда вы войдете в свою учетную запись Lucid, вы перейдете на домашнюю страницу. Здесь вы можете просматривать и систематизировать документы, создавать папки и управлять ими, получать доступ к шаблонам и импортировать файлы. Эта страница также служит порталом для страницы настроек учетной записи, панели администратораLucid , маркетплейса интеграциии рабочего пространства Lucidchart.

Для более глубокого обзора ознакомься с нашей статьей Lucid Home Page .

Создание документа

Вы можете начать строить диаграммы с нуля, создать документ на основе шаблона Lucidchart или импортировать файл с другой поддерживаемой платформы.

Чтобы создать документ с домашней страницы, выполните следующие действия:

В левом верхнем углу нажми + New .
Наведите курсор на Lucidchart.
Выберите один из следующих вариантов:

Пустой документ, чтобы создать документ с нуля.
Создать из шаблона, чтобы открыть галерею шаблонов, а затем выбрать шаблон для начала работы.
Импорт и затем выбери Visio, Gliffy, Draw.io или Omnigraffle для импорта файла. Чтобы узнать больше, ознакомься с нашей статьей Импорт файлов в Lucidchart .

Примечание: новый документ можно создать прямо из рабочего пространства в меню «Файл», нажав на «Новый» и затем выбрав «Lucidchart».

Компоненты рабочего пространства

Рабочее пространство Lucidchart — место, где происходит вся магия построения диаграмм. Прежде чем приступить к работе, познакомьтесь с рабочим пространством.

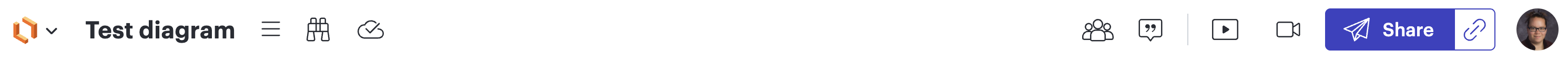

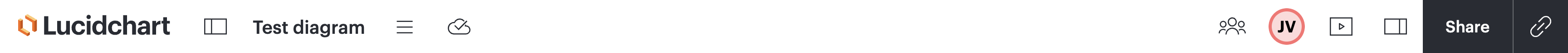

Заголовок

В заголовке доступны:

Иконка Lucidchart для возврата на страницу документа или использования Универсального холст для переключения между продуктами Lucid.
Название документа для переименования.
Значок «Звездочка», чтобы добавить документ в избранное.
Иконка "Комментарии", чтобы прокомментировать документ и обсудить идеи с соавторами. Для получения дополнительной информации обратись к нашей статье Сотрудничай в Lucid .
Значок Present, чтобы войти в режим презентации. Чтобы добавить или отредактировать слайды, выбери выпадающий список справа от значка презентации. Ознакомься с нашей статьей Создание презентации в Lucid для получения дополнительной информации.
Иконка Video, чтобы открыть интеграцию Loom и записать видео. Чтобы узнать больше, обратись к нашему видео Запись в статье Lucidchart .
Иконка "Поделиться" откроет диалог обмена, с помощью которого ты можешь пригласить соавторов или создать ссылку, которой можно поделиться. Чтобы узнать больше, ознакомься с нашей статьей Поделиться с коллегами в Lucid .
Изображение профиля или инициалы в правом верхнем углу, чтобы обновить фотографию профиля, перейти на страницу Настройки аккаунта , или выйти из системы.

Панель меню

Выберите меню, чтобы открыть раскрывающийся список параметров:

Меню Файл содержит такие важные функции, как настройки страницы, сравнение документов, история изменений, управление статусом документа, экспорт/загрузка документа, и публикация.
Меню «Правка » позволяет копировать и вставлять объекты, устанавливать стиль по умолчанию, включать проверку орфографии и устанавливать язык проверки орфографии, а также использовать поиск и замену.
Меню Выбрать для выбора различных групп объектов в документе — например, все линии, все фигуры, линии определенного цвета и т. д. Таким образом можно одновременно менять стиль нескольких фигур или линий.
Меню Вид предоставляет опции масштабирования и возможность отключить webGL. Из этого меню у тебя также есть возможность показать или скрыть направляющие, линейки и поля.
Меню Вставка позволяет вставлять изображения, гифки, шаблоны и информацию о документе — например, имя создателя, дата и время создания, дата последнего изменения или номер страницы.
Меню Упорядочить содержит параметры организации, такие как размещение фигур на переднем или заднем плане, выравнивание размера фигур, выравнивание и распределение фигур, а также группировка фигур.
Меню Share Menu позволяет тебе опубликовать или встроить свой документ.
Меню "Помощь" предоставляет доступ к учебным пособиям, ссылке на Справочный центр Lucidchart, сочетаниям горячих клавиш, а также к новым обновлениям продукта.

Примечание: некоторые опции могут быть недоступны в зависимости от того, что выбрано на холсте. Например, многие опции меню «Упорядочить» применяются к группам объектов, поэтому их можно использовать только при выборе нескольких объектов на холсте.

В строке меню справа вы увидите несколько дополнительных значков:

Значок «Бинокль» для доступа к поиску функций, с помощью которого можно искать функции Lucidchart в рабочем пространстве. Данный инструмент выполнит поиск по вашему запросу в рабочем пространстве и Справочном центре.
Значок часов для доступа к История пересмотра . Отсюда ты можешь посмотреть и восстановить старые версии своего документа.
Значок «Сохранение/Сохранено» указывает статус сохранения документа. Lucidchart автоматически сохраняет все изменения, которые вносятся в документ, и сохраняет их в облаке, поэтому переключение между «Сохранение» и «Сохранено» должно происходить автоматически каждый раз после редактирования диаграммы при подключении к защищенной сети.

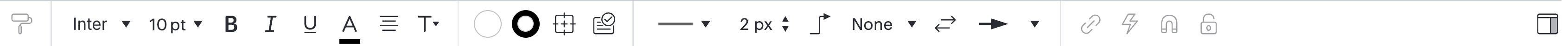

Панель форматирования

На панели форматирования вы можете стилизовать текст, строки и фигуры. Вы также можете использовать расширенные инструменты форматирования, такие как действия, блокировка и намагничивание.

Опции форматирования включают в себя (слева направо):

Значки со стрелками для отмены последнего изменения или отмены отмены.
Значок Формат рисования для копирования и вставки стиля фигура. Чтобы узнать больше, ознакомьтесь с нашей статьей «Добавить и настроить фигура в Lucidchart ».
Форматирование текста, такое как заголовки, шрифт, размер шрифта, полужирный, курсив, подчеркивание, цвет текста, выравнивание текста и другие параметры текста. Подробнее об этом читайте в статье Добавление и стилизация текста в Lucidchart .
фигура и форматирование линии, такое как заливка, цвет линии, толщина и стиль линии, конечная точка, стиль и другие параметры фигуры. Дополнительные сведения см. в разделах Добавление и настройка фигура в Lucidchart и Добавление и стилизация линий в Lucidchart.
Значок «Ссылка на» для привязки фигуры к URL, Lucidchart странице или другому Lucid документу. Узнайте больше в нашей статье Добавить действие или ссылку на фигуру в Lucidchart .
Значок «Действия» для добавления действий к объекту. Подробнее вы можете узнать в нашей статье «Добавить действие» или ссылку на фигуру в Lucidchart статье.
Иконка «Намагничить» для примагничивания фигуры к контейнеру, в том числе к дорожкам для плавания в Lucidchart.
Значок замка для блокировки размера и положения, стиля или содержимого выбранной фигуры.

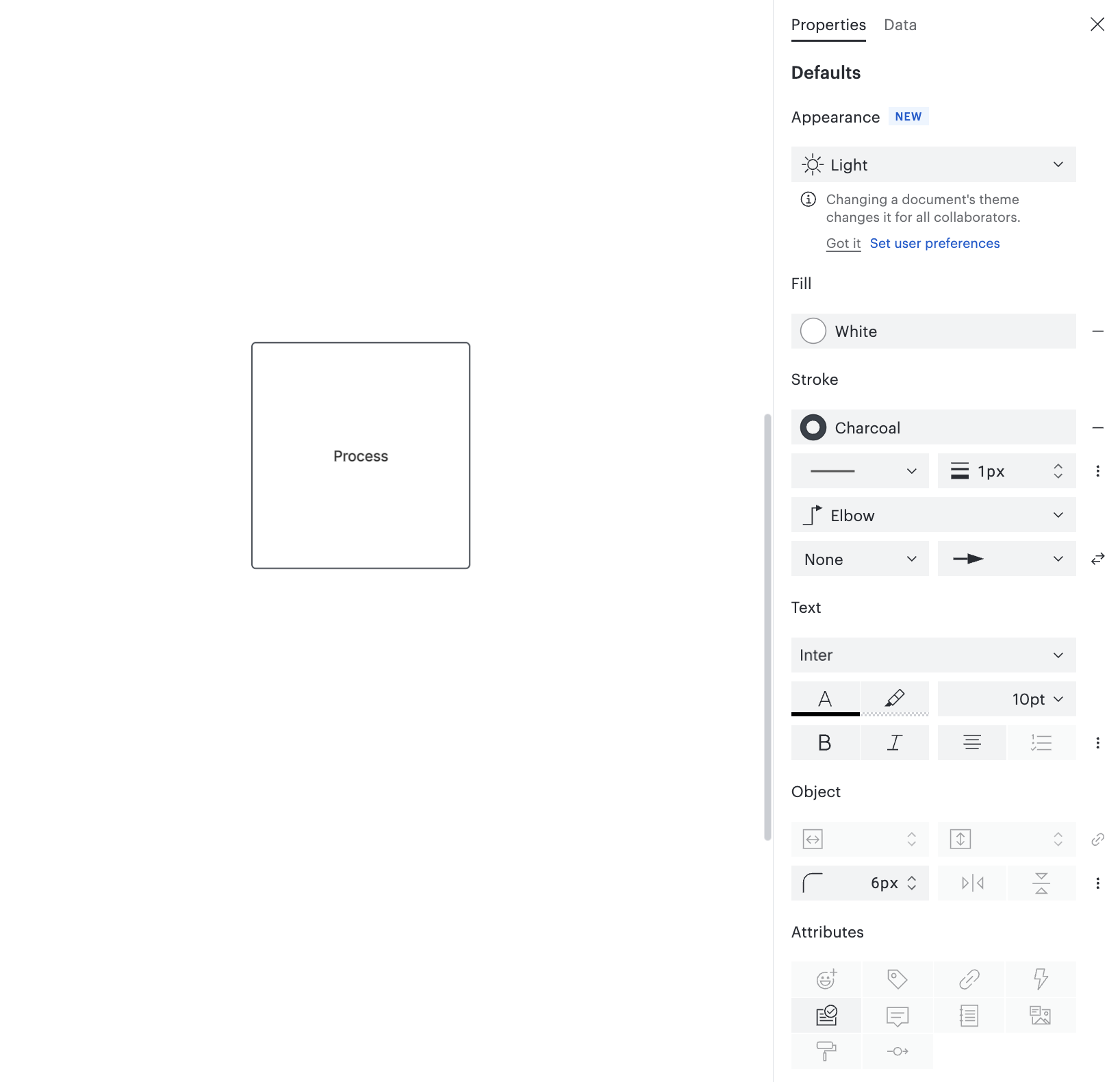

Значок контекстной панели справа для доступа к расширенным параметрам фигуры.

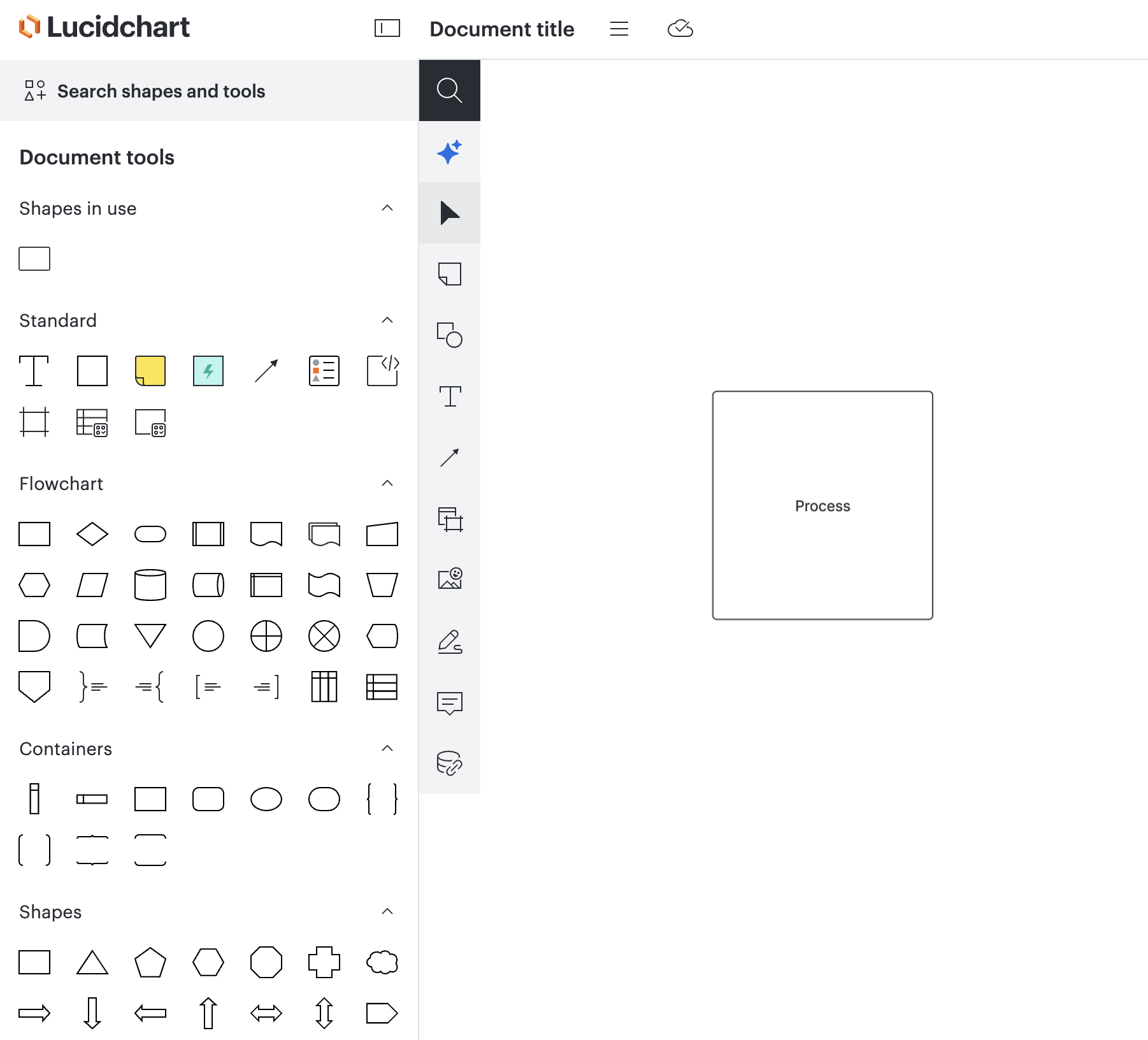

Основная панель инструментов

Основная панель инструментов находится в левой части рабочей области.

На основной панели инструментов вы можете увидеть следующие параметры:

Значок галереи шаблонов позволяет вставить готовый шаблон в документ Lucidchart.
Панель «Стили» для использования предустановленных и пользовательских стилей Lucid для форматирования документа.
Панель «Условное форматирование» для добавления условного форматирования в Lucidchart.
Иконка панели фигура для развертывания или закрытия меню фигура.
- По умолчанию вы увидите библиотеку Standard, блок-схема и Basic библиотеку фигур. Вы можете добавить больше библиотек или создать собственные через менеджер библиотек фигур, доступ к которому можно получить, нажав «Еще фигура » в нижней части панели.
- Переставляйте свои библиотеки фигур, перетаскивая их, сворачивайте или разворачивайте, нажимая на стрелку слева от их названий, и удаляйте их, нажимая на «X». Нажмите на значок звездочки слева от буквы «X», чтобы добавить фигуру библиотеки в избранное. Помеченная звездочкой библиотека фигур открывается автоматически при всех новых документах.
- Выберите Импорт данных в меню фигуры, чтобы импортировать данные для различных типов схем. Некоторые разовые импорты данных доступны для бесплатных, индивидуальных и командных планов, таких как органиграмма, сущность Relationship схемаи интеллект-карты. Однако обновление данных является только корпоративной функцией.
Иконка Контейнеры для просмотра фигура библиотек, в которых размещены контейнеры.
Значок панели «Изображения» позволяет импортировать изображения, SVG или GIF-файлы с компьютера. Вы также можете искать фигуру, изображения или иконки, нажав на строку поиска и введя ключевое слово. Дополнительные сведения см. в разделе Библиотеки фигура в Lucidchart .
Значок панели данных для добавления или просмотра связанных данных. Эта функция доступна только в версии Enterprise. Чтобы узнать больше, ознакомьтесь с нашими данными о привязке к документу Lucidchart.
Значок Visual Activity для создания интерактивных мероприятий для вашей команды. Для получения дополнительной информации ознакомьтесь с разделом Начало работы с Visual Activity.
Значок Сессионные доски для создания Сессионных досок для соавторов.
Значок Создать диаграмму для создания блок-схемы или другой диаграммы с помощью искусственного интеллекта.
Значок интеграции для доступа к интеграции MarketplaceLucid из рабочего пространства Lucidchart.
Иконка Быстрые инструменты для вставки быстрой фигуры банка или быстрого действия в canvas.

Кончик: Щелчок по выбранному значку на основной панели инструментов закроет левую панель, что даст вам больше возможностей для работы.

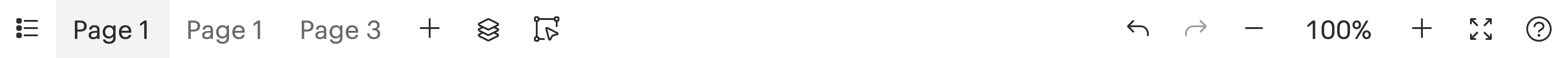

Нижний колонтитул

Под рабочим пространством вы найдете нижний колонтитул.

Управляйте страницами своего документа с помощью значков в левой части колонтитула, включая:

Тем Значок «Список страниц» для просмотра списка всех страниц документа.
Тем Значок «Миниатюры страниц», чтобы отобразить всплывающее меню с миниатюрами каждой страницы документа.
Значок со стрелкой раскрывающегося списка справа от заголовка страницы позволяет получить доступ к следующим параметрам страницы: переименовать, дублировать, удалить, выбрать цвет страницы для вкладки, преобразовать в страницу-шаблон или создать новый документ Lucidchart на странице.
Тем Добавить значок страницы, чтобы добавить дополнительную страницу в документ.

В нижнем колонтитуле справа находятся следующие параметры документа:

Значок аналитика страницы для доступа к формулам и их создания.
Тем Значок слоев для доступа и редактирования слоев.
Тем Значок мини-карты для просмотра и изменения вашего местоположения на холсте.
Тем Значки вычитания и сложения для регулировки уровня масштабирования документа. Раскрывающийся список рядом с текущим процентом также предоставляет варианты масштабирования к содержимому, масштабирования по ширине, масштабирования до страницы и сброса масштабирования.
Тем Полноэкранный значок, чтобы развернуть холст и занять все рабочее пространство.
Тем Значок Центра обучения, чтобы получить доступ к обучающим видео, интерактивным пошаговым руководствам, учебным лабораториям Lucid и Справочному центру Lucid.

Основы составления схем

Интерфейс drag-and-drop (перетаскивание объектов) Lucidchart делает создание схем простым и интуитивно понятным. Следуйте инструкциям ниже при работе с пустым документом.

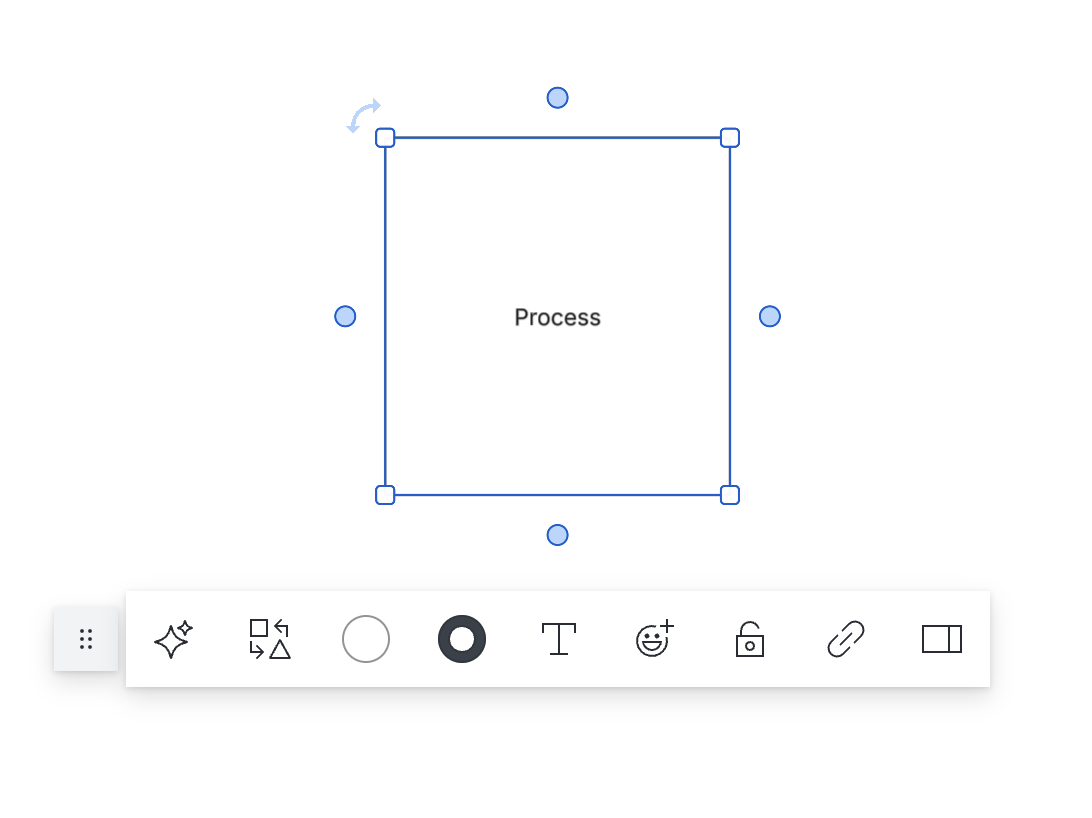

Добавляйте объекты схем, перетащив их из меню фигур на холст. Редактируйте размер объекта, нажав на него и потянув за одно из синих полей в его углах.

Вы также можете создавать новые фигуры с помощью линий и добавления фигур.


Выберите объект и начните ввод текста, чтобы отредактировать содержащийся в нем текст.


Используйте параметры стиля текста и фигуры, чтобы настроить схему по собственному желанию.

Часто задаваемые вопросы

Доступно ли в Lucidchart рисование от руки?

Нет. Свободное рисование поддерживается в другом продукте Lucid - Lucidspark! Для получения дополнительной информации, пожалуйста, просмотри эту Freehand drawing in Lucidspark статью.

Как перемещаться по холсту?

Нажмите правой кнопкой мыши по холсту и перетащите его, чтобы настроить отображение. При удерживании правой кнопки мыши курсор изменяет вид на руку, хватающую холст, когда вы перетаскиваете документ для отображения другого содержимого.
