Lisez cet article pour vous familiariser avec Lucidscale. Apprenez à créer de nouveaux modèles, à ajouter des informations d'identification et des sources de données à votre hub de données, et à parcourir les fonctionnalités disponibles dans votre modèle. Lorsque vous êtes prêt, lisez nos articles pour obtenir des instructions pas à pas sur l'importation et la gestion des données d'infrastructure pour AWS, Azure et Google Cloud (anciennement GCP).

Pour en savoir plus sur les fonctionnalités disponibles avec une licence Lucidscale, consultez notre article Lucidscale Plans. Pour acheter une licence, consultez l'article Mise à niveau de votre compte Lucid.

Regardez : Bienvenue à Lucidscale

Un modèle Lucidscale

Un modèle Lucidscale est une collection de visualisations (appelées vues) appliquées à vos données importées. Vous pouvez générer automatiquement un modèle à partir de vos données importées et utiliser des modèles de vues intégrés ou créer vos propres vues personnalisées. Un modèle Lucidscale est l'équivalent d'un document Lucidchart et d'un tableau Lucidspark.

Voyons maintenant les caractéristiques et les fonctionnalités disponibles avec une licence Lucidscale.

Menu Documents

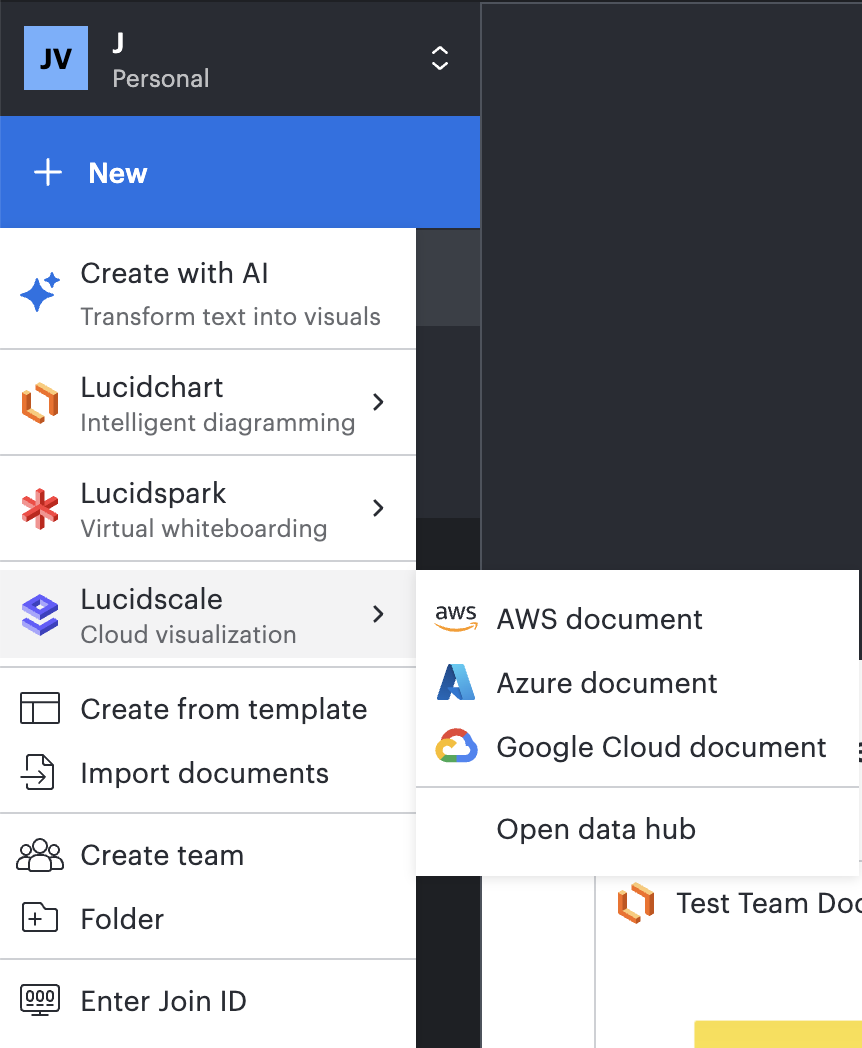

Créer un nouveau modèle

Sélectionnez + Nouveau.
Passez votre curseur sur Lucidscale.
Sélectionnez AWS, Azure ou Google Cloud.
Sélectionnez une source de données existante ou ajoutez une nouvelle source de données en cliquant sur + Importer (Compte, Abonnement, Projet).
Complétez les étapes demandées pour importer vos données d'infrastructure et rendre vos ressources dans un modèle Lucidscale.

Ouvrir un modèle existant

Sélectionnez la liste déroulante Documents.
- Si vous avez beaucoup de documents, vous pouvez utiliser la fonction de recherche pour trouver un document.
Survolez la tuile du modèle Lucidscale et cliquez sur Ouvrir.

Centre de données

Le Data Hub est l'endroit où vous pouvez ajouter et gérer des comptes AWS, des abonnements Azure ou des projets Google Cloud, ainsi que des informations d'identification enregistrées.

Pour accéder au Data Hub, suivez les étapes suivantes :

Accédez à la page d’accueil de Lucid.
Sélectionnez Data Hub dans le menu de navigation en bas à gauche de la page.

Dans l'onglet Comptes importés (AWS), Abonnements importés (Azure) ou Projets importés(Google Cloud), vous pouvez :

Affichez toutes les sources de données enregistrées (comptes, abonnements, projets) qui peuvent être utilisées pour créer des modèles Lucidscale.
Importez un nouveau compte, un nouvel abonnement ou un nouveau projet en tant que source de données.
Sélectionnez le menu à trois points en regard de la source de données pour supprimer ou mettre à jour les données du fournisseur de cloud.
- Remarque : L'optionMettre à jour les données n'est prise en charge que pour les sources de données associées/ajoutées aux informations d'identification du fournisseur de cloud.
Sélectionnez le menu à trois points pour créer un nouveau modèle.

Découvrez comment Data Hub fonctionne avec AWS, Azure et Google Cloud.

Un justificatif est un secret (ou un ensemble de secrets) utilisé par Lucidscale au nom des utilisateurs pour accéder aux données de leur infrastructure en nuage. Dans l'onglet Informations d'identification enregistrées, vous pouvez :

Affichez toutes les informations d'identification enregistrées.
Ajoutez un nouvel identifiant.
Sélectionnez le menu à trois points situé à côté d'un compte pour supprimer les informations d'identification.
Sélectionnez le menu à trois points pour partager les informations d'identification que vous avez générées avec d'autres utilisateurs de votre compte.

En savoir plus sur les informations d'identification des fournisseurs de services en nuage : Gestion, utilisation et sécurité.

Aperçu du modèle

Une fois que vous avez créé un modèle, lisez ce qui suit pour vous familiariser avec l'espace de travail Lucidscale.

Remarque : les images proviennent d'un modèle AWS et diffèrent légèrement d'un fournisseur à l'autre.

En-tête

Dans l’en-tête, vous pouvez cliquer sur :

L'icône Lucidscale pour revenir à la page Documents ou utiliser le canevas universel pour passer d'un produit Lucid à l'autre afin d'éditer votre document.
Le titre du document à renommer.
L'icône Étoile pour ajouter le document à vos éléments marqués d'une étoile.
L'icône Options du modèle permet d'accéder à diverses options, telles que la publication et l'intégration, l' exportation d'un instantané et l'impression, la personnalisation de vos paramètres de rendu en activant ou désactivant WebGL, et le mode de navigation pour basculer entre le trackpad et la souris.
Le menu des données du modèle en haut à gauche de votre modèle ouvert pour afficher les sources de données attachées, voir la date de la dernière synchronisation du modèle, ouvrir le hub de données et synchroniser votre modèle avec les données mises à jour.
L'icône binoculaire permet d'accéder à la fonction Feature Find, qui peut vous aider à localiser les éléments de Lucidchart dans l'espace de travail.
L'icône Commentaires permet de commenter le document et de discuter des idées avec les collaborateurs. Pour plus d'informations, consultez notre article Collaborer dans Lucid.
L'icône Vidéo permet d'ouvrir l'intégration Loom et d'enregistrer une vidéo. Pour en savoir plus, consultez notre article Record video in Lucid.
L'icône Partager permet d'ouvrir la boîte de dialogue de partage et d'inviter des collaborateurs ou de créer un lien partageable. Pour en savoir plus, consultez notre article Partager avec les collaborateurs dans Lucid.
Votre image de profil ou vos initiales dans le coin supérieur droit pour mettre à jour votre photo de profil, accéder aux paramètres du compte ou vous déconnecter.

Menu Vues

Sélectionnez une vue particulière dans le menu pour l'afficher sur votre modèle Lucidscale.

Sélectionnez le menu déroulant sur une vue particulière pour :

Renommer la vue
Dupliquer une vue courante avec une mise en page automatique ou manuelle
Exporter la configuration au format JSON
Supprimer la vue

Sélectionnez l'icône plus à l'extrême droite du menu Vues pour ajouter des vues supplémentaires. Sélectionnez l'icône à trois points pour importer des configurations de vue ou exporter toutes les configurations de vue.

Découvrez comment travailler avec Views dans AWS, Azure et Google Cloud.

Remarque : vous pouvez créer et ajuster manuellement la mise en page de votre modèle à l'aide d'une vue de mise en page manuelle. Ces vues de présentation manuelle peuvent être créées à partir de zéro ou en utilisant des vues de présentation automatique existantes comme point de départ. Contrairement à une vue de mise en page automatique, les ressources ajoutées manuellement aux données de votre modèle après la synchronisation ne seront pas automatiquement ajoutées au canevas. Vous devrez placer ces ressources manuellement en les faisant glisser sur le canevas ou en cliquant sur l'icône "eye" pour les ressources individuelles.

Barre de mise en forme

Structure: Utilisez le menu de contrôle Structure pour contrôler la hiérarchie globale de votre modèle. Pour en savoir plus sur le fonctionnement de ce système, reportez-vous aux instructions relatives au contrôle des structures qui figurent sous cette liste à puces.
Filtres: Vous pouvez créer des règles qui filtrent les entités de votre modèle en fonction des métadonnées associées à la ressource. Découvrez comment travailler avec des filtres dans AWS, Azure et Google Cloud.
Mise en forme conditionnelle: Vous pouvez créer des règles de formatage qui mettent en évidence les ressources de votre modèle afin d'améliorer la visibilité et la navigation. Découvrez comment utiliser la mise en forme conditionnelle avec les métadonnées des ressources dans Lucidscale.
Diagramme avec formes libres: Cette option exporte votre modèle Lucidscale vers un nouveau diagramme Lucidchart sur lequel vous pouvez réaliser des diagrammes standard. Vous ne pouvez pas accéder à la fonctionnalité Lucidscale dans le diagramme Lucidchart, mais vous pouvez librement déplacer les formes dans le canevas et leur appliquer des modifications stylistiques (comme la couleur et la taille).

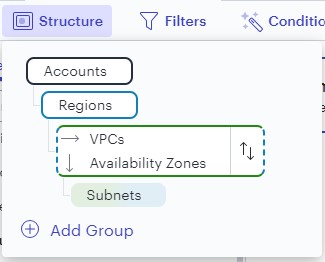

Contrôle des structures

Utilisez le menu de contrôle Structure pour contrôler la hiérarchie globale de votre modèle.

Cliquez sur + Ajouter un groupe pour ajouter un nouvel élément.
Survolez un groupe et cliquez sur le X pour le supprimer.
Réorganiser la hiérarchie en sélectionnant les flèches (non disponible pour tous les groupes)

Ressources et lignes

Ouvrezle panneau en haut à gauche de votre modèle pour travailler avec les ressources et les lignes.

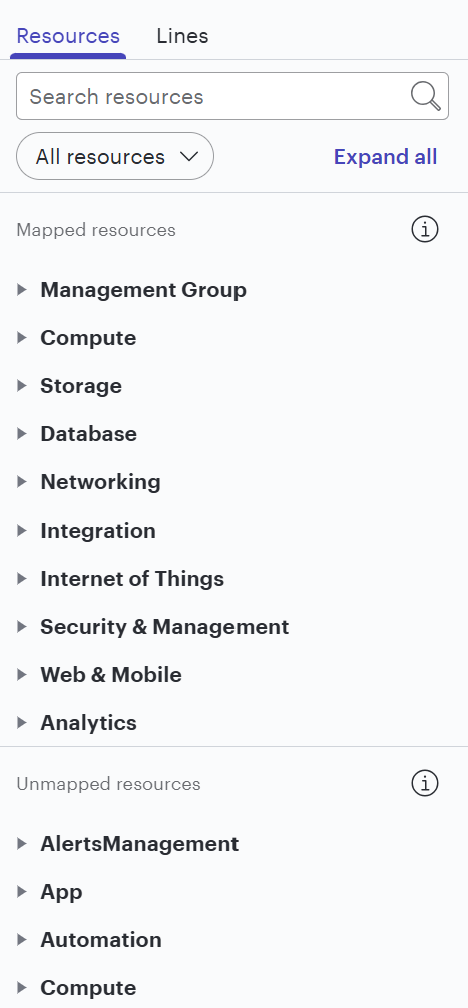

ressources mappées et non mappées dans le modèle Lucidscale

Dans le menu Ressources, vous pouvez

Voir toutes les ressources du modèle.
Naviguez vers une entité du modèle en sélectionnant le menu déroulant Ressources et en cliquant sur l'entité que vous souhaitez visualiser dans la liste.
Masquez une ressource cartographiée en sélectionnant l'icône de l'œil.
- Vous pouvez voir la proportion d'éléments cachés/existants à droite de la ressource.
Cliquez sur les ressources non cartographiées et faites-les glisser sur votre modèle.

En savoir plus sur le travail avec des ressources dans AWS, Azure et Google Cloud.

Dans le menu Lignes, vous pouvez

Cochez la case située à côté d'une ligne pour rendre les lignes entre les entités.
Pour plus d'options, sélectionnez le menu déroulant d'une ligne.
Modifiez la couleur, le style et le type de ligne en sélectionnantl'icône du crayon à côté d'une ligne.

En savoir plus sur le travail avec des lignes dans AWS, Azure et Google Cloud.

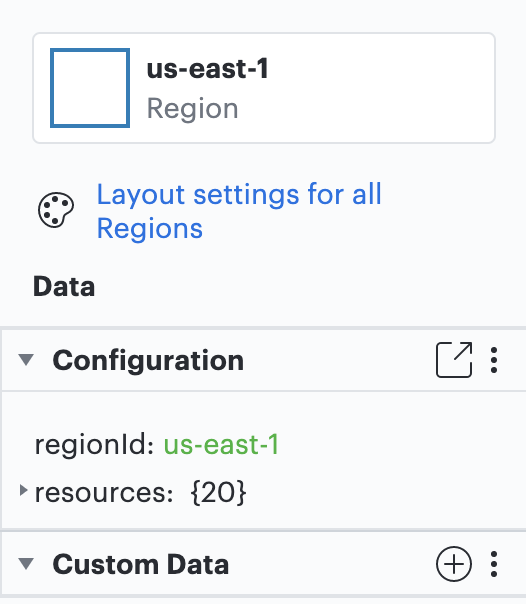

Paramètres des données et de la mise en page

Ouvrirle panneau en haut à droite de votre modèle pour voir les champs de métadonnées associés à vos ressources rendues et accéder aux paramètres de mise en page du diagramme. Ce que vous voyez dans ce panneau dépend des entités que vous avez sélectionnées dans le modèle.

Dans le menu des données, vous pouvez

Sélectionnez une entité pour afficher ses métadonnées.
Visualiser les données d'une entité Configuration.
- Cliquez sur la liste déroulante d'une entité pour obtenir plus d'informations.
Visualisez et ajoutez des données personnalisées.
Consultez les ressources liées par des métadonnées à une ressource sélectionnée sous "Related Resources".

En savoir plus sur l'utilisation du panneau de données dans AWS, Azure et Google Cloud.

Dans le menu des paramètres de mise en page, vous pouvez

Ajuster l'alignement des entités.
Définir le style de mise en page.
Configurez la mise en page des éléments contenus. Il s'agit notamment de
- Ordre de tri
- Espacement horizontal et vertical des entités
- Définition des colonnes fixes
Regroupez les éléments contenus par type en cliquant sur la bascule.
- Lorsque cette option est activée, une liste déroulante des groupes de commandes s'affiche avec davantage d'options d'alignement.
Ajoutez ou supprimez des champs de texte.

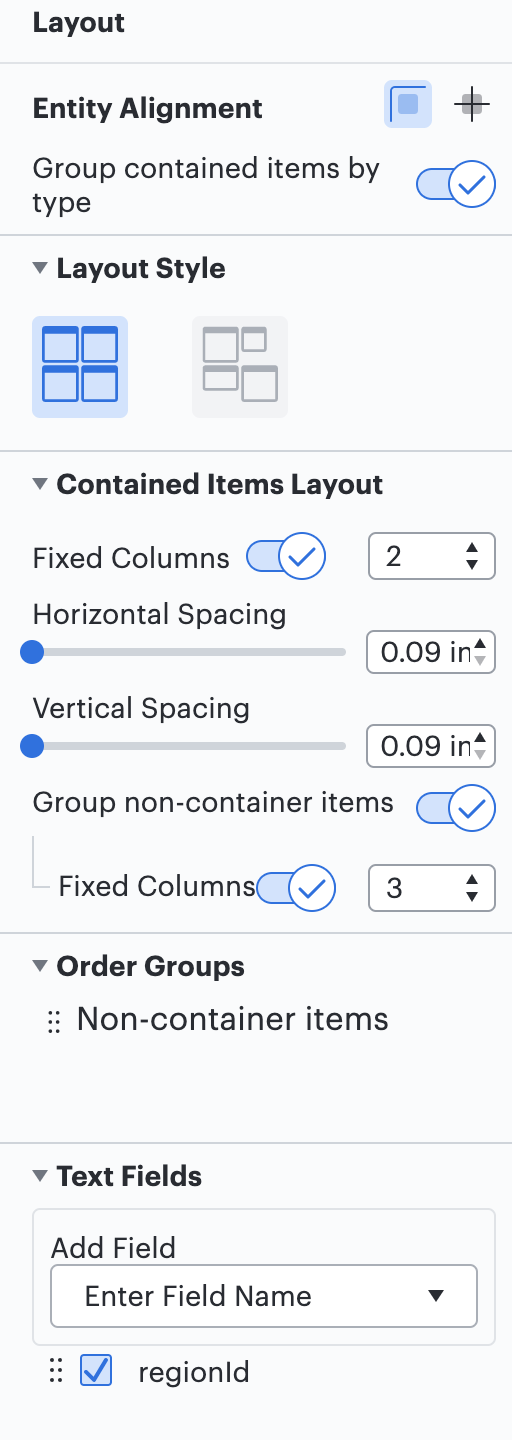

layout_menu_in_a_lucidscale_model_with_entity_alignment_layour_style_and_contained_items_layout_settings.png

En savoir plus sur l'utilisation de la mise en page de modèles dans AWS, Azure et Google Cloud.

Ressources

Pour en savoir plus sur Lucidscale, consultez les ressources complémentaires ci-dessous. Ces ressources sont disponibles en anglais uniquement.

Listes de lecture vidéo

Lucidscale pour AWS

Lucidscale pour Azure

Lucidscale pour GCP
