Les logigrammes figurent parmi les diagrammes les plus universels. Ils sont généralement utilisés pour développer, documenter et améliorer des processus, des systèmes et des algorithmes. Un logigramme de base est constitué de lignes reliant une série de formes pour illustrer le cheminement d’un processus. Lisez cet article pour découvrir comment créer facilement les vôtres.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP

Regardez : Organigrammes dans Lucidchart

Créer un logigramme

Personnalisez l’un de nos modèles de logigrammes ou utilisez la bibliothèque de formes de logigrammes pour créer le vôtre.

logigramme

Utiliser un modèle

Organisez votre processus avec l’un de nos modèles de logigramme. Voici comment procéder :

Accédez à la page d’accueil de Lucid.
Cliquez sur Modèles dans le menu de navigation en bas à gauche de l'écran.
Recherchez « Logigramme ».
Choisissez un modèle.
Cliquez sur Utiliser le modèle.

Créer à partir de zéro

Démarrez avec un document vierge, et construisez votre logigramme de A à Z avec des formes et des lignes.

Accédez au menu Formes tout à gauche de l’écran.
Faites glisser une forme sur la toile.
Cliquez sur un point de connexion rouge sur la bordure de la forme et faites-le glisser pour créer une ligne qui s'éloigne de la forme.
Sélectionnez une forme à ajouter dans le menu qui apparaît.
Répétez les étapes un à quatre pour développer votre logigramme.

Remarque : si vous ne voyez pas la bibliothèque de formes Logigramme, cliquez sur Plus de formes pour l’ajouter à votre boite à formes.

Éléments de base d'un logigramme

Formes

Toutes les bibliothèques de formes peuvent être utilisées pour construire un logigramme. Pour accéder aux symboles universels des logigrammes, utilisez la bibliothèque de formes Logigramme. Passez votre curseur sur une forme dans la boite à formes pour connaître sa signification.
passer sur

Lignes

Les lignes relient les formes et indiquent la direction du logigramme. Utilisez-les pour ajouter de nouvelles formes à un flux existant ou pour connecter des formes isolées.

dessiner

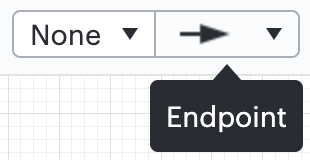

Les lignes de logigrammes se terminent automatiquement par une pointe de flèche pour indiquer la direction des étapes, mais vous pouvez modifier leur style avec la liste déroulante des options Extrémité dans la barre d'outils.

sélectionner

En savoir plus : Pour en savoir plus sur le travail avec les lignes, lisez notre article Ajouter et styliser des lignes dans Lucidchart.

Modifier un logigramme

Une fois construit, vous pouvez déplacer, redimensionner, personnaliser et grouper le contenu d'un logigramme. Lisez la suite découvrir comment procéder.

Modifier une forme

Sélectionnez une forme sur la zone de travail.
Cliquez sur le panneau contextuel dans le coin supérieur droit de l’écran.
Choisissez une nouvelle forme dans le menu déroulant Modifier la forme.

Déplacer

Pour modifier la disposition d'un logigramme (ou d'une partie d'un logigramme), sélectionnez le diagramme ou les objets que vous souhaitez déplacer. Ensuite, cliquez et faites glisser ces éléments vers une nouvelle section. Une fois déplacés, vous pouvez continuer à modifier le logigramme et les formes qu’il contient.

Conseil : optimisez votre logigramme à l’aide de la fonction de mise en page automatique. Cliquez sur le menu Organiser en haut de l’espace de travail, passez votre curseur sur Mise en page automatique, puis sélectionnez Grille ou Hiérarchie.

Redimensionner

Vous pouvez redimensionner l'ensemble du logigramme, y compris les formes, les lignes et la distance entre les objets. Voici comment procéder :

Sélectionnez le logigramme.
Passez le curseur de votre souris sur la bordure de la zone sélectionnée.
Utilisez les doubles flèches pour faire glisser la bordure.

Conseil : Pour spécifier les dimensions exactes des formes dans votre organigramme, consultez notre article Ajouter et personnaliser des formes dans Lucidchart.

Agrandir

Pour faire de la place à d'autres formes :

Placez votre curseur à l'endroit où vous avez besoin de plus d'espace.
Sur votre clavier, appuyez sur la touche "X".
Faites glisser le curseur horizontalement ou verticalement dans la zone du canevas où vous avez besoin de plus d'espace.

Le contenu déjà en place est déplacé et plus d'espace est ajouté au diagramme.

Harmoniser la taille des formes

Vous pouvez égaliser la taille des formes de votre logigramme pour obtenir un aspect plus cohérent. Pour faire correspondre la largeur et la hauteur des formes à celles de la plus grande forme du diagramme, suivez ces étapes :

Sélectionnez le logigramme.
Cliquez sur Objet dans la barre de menu.
Cliquez sur Égaliser la taille.
Sélectionnez l’une des options suivantes : Largeur et Hauteur, Largeur ou Hauteur.

Remarque : la fonction Égaliser la taille fera correspondre la largeur et la hauteur de toutes les formes sélectionnées à celles de la forme sur laquelle vous avez effectué un clic droit.

Personnaliser

Pour personnaliser l'apparence de votre organigramme, mettez un ou plusieurs objets en surbrillance, puis utilisez les options de la barre de formatage située en haut de l'espace de travail. Dans ce menu, vous pouvez modifier :

Style, taille et formatage de la police
Couleur et alignement du texte
Couleur de la forme
Couleur, largeur et style des lignes
Taille et style des extrémités de ligne
Jeux d'icônes
Mise en forme conditionnelle

Vous pouvez appliquer des styles prédéfinis en sélectionnant un style de thème prédéfini dans la partie supérieure des menus couleur de remplissage, couleur de texte ou couleur de ligne. Vous pouvez également ajouter des styles de thème personnalisés à votre organigramme à l'aide de cette méthode.

Conseil : améliorez votre organigramme en utilisant un code couleur et en ajoutant une clé. Lisez notre article Ajouter une clé de diagramme dans Lucidchart pour plus d'informations.

Regrouper les objets

Un logigramme groupé se comporte comme une forme unique. Vous pouvez cliquer sur n'importe quelle ligne ou forme dans un logigramme groupé pour modifier l'ensemble du diagramme. Une fois que vous avez organisé les lignes et les formes, suivez ces étapes pour regrouper le contenu :

Sélectionnez le logigramme.
Cliquez sur Objet dans la barre de menu dans le coin supérieur gauche.
Sélectionnez Regrouper.
- Pour dégrouper la sélection, suivez les étapes ci-dessus et sélectionnez Dégrouper.
Passez le curseur de la souris sur la bordure du logigramme groupé et utilisez les doubles flèches pour le redimensionner.

Remarque : une fois groupées, vous ne pouvez pas modifier des formes individuelles dans le logigramme.

FAQ

Puis-je changer la direction d’une flèche ?

Oui. Sélectionnez la ligne, puis cliquez sur l’icône Intervertir les extrémités de la ligne dans le coin supérieur gauche de la barre d’outils de mise en forme.

Puis-je ajouter de nouvelles formes avec le même style que les formes existantes ?

Oui. Pour ce faire, vous pouvez définir un style par défaut. Cliquez avec le bouton droit sur une forme avec le style que vous souhaitez utiliser, puis cliquez sur Définir comme style par défaut dans le menu qui s’affiche. Maintenant, ce style s’appliquera à toutes les nouvelles formes ajoutées au logigramme.

Puis-je appliquer le style d'une forme à d'autres formes ?

Oui. Sélectionnez d’abord la forme avec le style que vous souhaitez copier. Cliquez ensuite sur l’icône Appliquer la mise en forme dans la barre de mise en forme et cliquez sur une forme pour appliquer le style.

Pour appliquer le style à plusieurs formes, double-cliquez sur l’icône Appliquer la mise en forme et cliquez sur les formes que vous souhaitez modifier.

Ressources

Pour en savoir plus sur cette fonctionnalité, consultez les ressources supplémentaires ci-dessous. Ces documents ne sont disponibles qu'en anglais.

Publication de la communauté

Construire un organigramme de processus d'entreprise

Utiliser des calques pour créer un diagramme de l'état actuel et de l'état futur

Utilisez les calques pour développer ou réduire un organigramme.

Tutoriel

Les bases de la création de diagrammes
