La fonction de plan de niveau de Lucidchart vous permet de construire des plans de niveau personnalisés à l’échelle pour votre maison, votre bureau, votre lieu d’événement ou tout autre bâtiment. Commencez par un modèle ou utilisez les bibliothèques de formes de plan de niveau de Lucidchart pour en créer un à partir de zéro.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP

Démarrer

Les bibliothèques de formes et les modèles de Lucidchart fournissent des outils puissants pour vous aider à personnaliser votre plan de niveau, quel que soit le type de bâtiment que vous concevez. Par exemple, l’image ci-dessous montre une maison à plusieurs niveaux construite à partir de zéro à l’aide de formes de plan de niveau.

Commencer à partir d’un modèle

Pour commencer à partir d’un modèle de plan de niveau prédéfini dans Lucidchart, suivez ces étapes :

Ouvrez un document Lucidchart.
Cliquez sur l'icône de la galerie de modèles de la barre d'outils principale à l'extrême gauche de l'espace de travail.
Dans la barre de recherche dans le coin supérieur gauche, saisissez « plan de niveau ».
Passez votre curseur sur un modèle.
- Cliquez sur Aperçu pour afficher une image plus grande du modèle avant de le sélectionner.
- Cliquez sur Insérer pour insérer le modèle dans votre document.

Commencer à partir d’une zone de travail vierge

Pour commencer à construire un plan de niveau à partir de zéro, suivez ces étapes pour ouvrir les bibliothèques de formes de plan de niveau.

Ouvrez un document Lucidchart.
Cliquez sur Plus de formes en bas de la boite à formes sur le côté gauche de l’espace de travail.
- Vous pouvez aussi appuyer sur la touche M de votre clavier.
Sous « Bibliothèques standard » sur la gauche, cochez la case à côté de « Plans de niveau ».
- Parcourez toutes les bibliothèques de formes disponibles dans la catégorie « Plans de niveau ». Décochez la case à côté des bibliothèques de formes que vous ne souhaitez pas ajouter à votre boite à formes.
Cliquez sur Utiliser les formes sélectionnées dans le coin inférieur droit du panneau.

Vous pouvez maintenant faire glisser les formes de plan de niveau sur la zone de travail à partir de la boite à formes sur le côté gauche.

Optimiser les paramètres du document

Pour une meilleure expérience de construction et de personnalisation de votre plan de niveau, nous vous recommandons de désactiver tous les paramètres d’alignement. Pour ce faire, procédez comme suit :

Ouvrez le menu Fichier dans la barre de menus en haut de l’espace de travail.
Cliquez sur Paramètres du document.
Sélectionnez Grille et alignement dans le menu situé à gauche du panneau qui s’affiche.
Désactivez les paramètres suivants :
- Aligner sur les objets
- Aligner les objets sur la grille
- Aligner sur les guides

La désactivation de ces paramètres vous permet de déplacer les formes du plan de niveau avec plus de précision.

Ajouter et personnaliser des formes de plan de niveau

L’ajout de formes de plan de niveau à la zone de travail fonctionne de la même manière qu’avec les autres formes dans Lucidchart : sélectionnez une forme dans le boite à formes et faites-la glisser sur l’espace de travail. Dans certains cas, ces formes fonctionnent différemment des autres formes Lucidchart, en particulier avec les murs et les portes. Pour plus de détails sur l’utilisation spécifique des formes de plan de niveau, consultez les sections ci-dessous.

Pièces

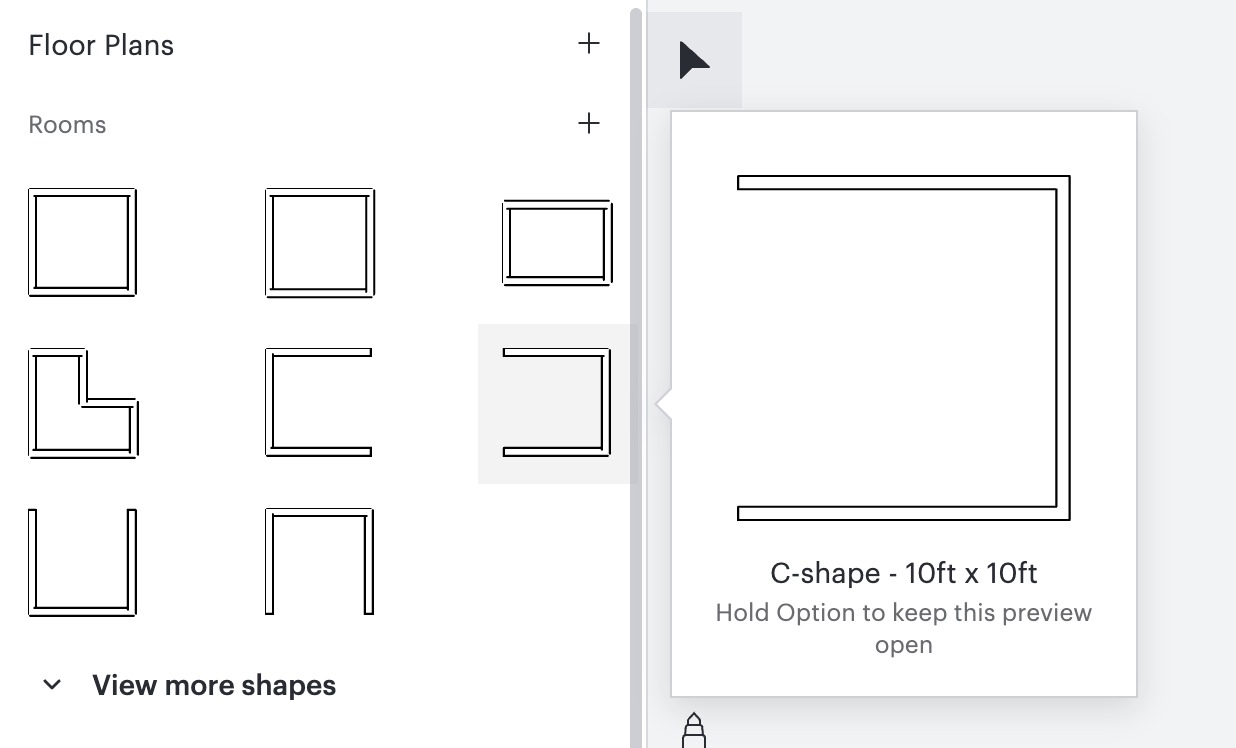

Lors de la construction d’un plan de niveau sur un zone de travail vierge, il peut être plus facile de commencer par la forme « Pièce ». Il existe plusieurs tailles et formes de pièces dans la bibliothèque de formes Pièces. Pour ajouter une pièce, sélectionnez-en une et faites-la glisser sur la zone de travail.

Les pièces sont composées de plusieurs formes « Mur » et se comportent de la même manière. Pour plus d’informations sur l’utilisation des formes « Mur », continuez à lire la section suivante.

Murs

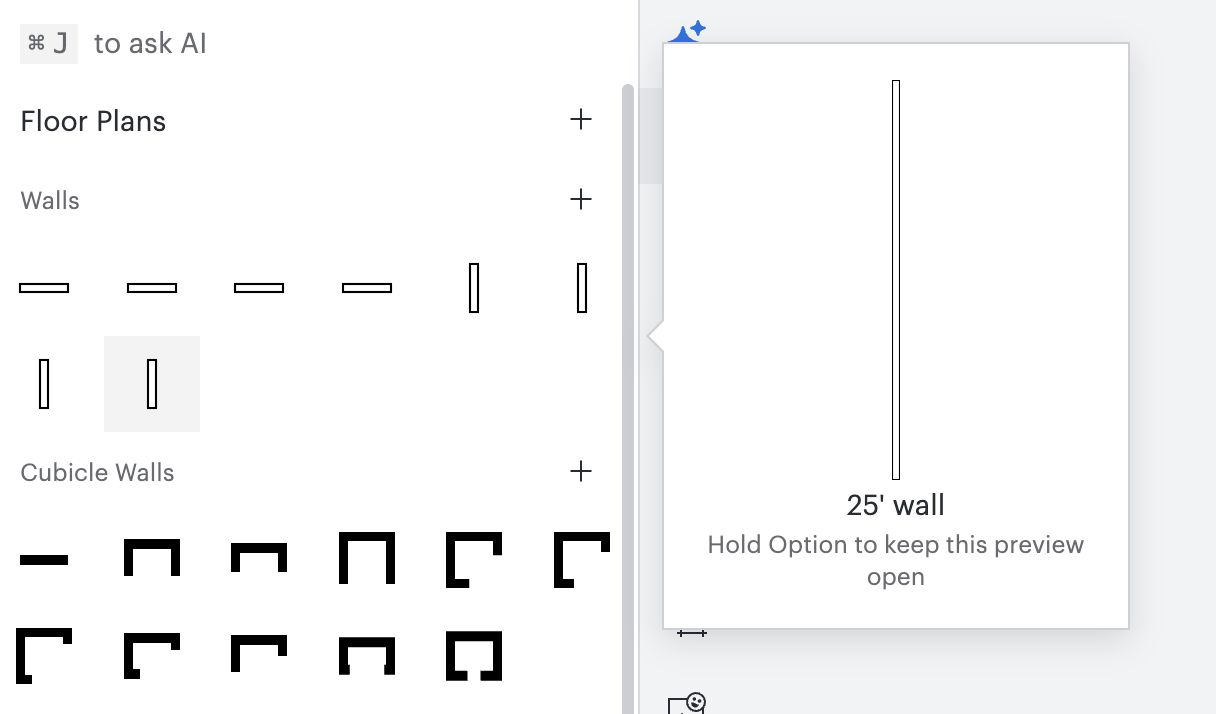

Comme pour les pièces, vous pouvez ajouter un mur à la zone de travail en le sélectionnant dans la bibliothèque de formes Murs et en le faisant glisser dans l’éditeur. La bibliothèque de formes Murs comporte différentes options que vous pouvez sélectionner en fonction de l’orientation et de la taille.

Une fois qu’un mur est sur la zone de travail, vous pouvez personnaliser la taille, l’orientation et la notation des mesures.

Redimensionner ou changer l’orientation
Pour modifier la taille ou l’orientation d’un mur, cliquez sur le point violet à l’une des extrémités du mur et faites-le glisser vers un nouvel emplacement sur la zone de travail.

Personnaliser les mesures des murs
Vous pouvez déplacer ou masquer les mesures qui apparaissent à côté d’un mur pour répondre aux besoins de votre plan de niveau. Pour déplacer la mesure, cliquez dessus et faites-la glisser vers un nouvel emplacement, y compris de l’autre côté du mur.

Pour masquer la mesure :

Cliquez avec le bouton droit de la souris sur un mur de la zone de travail.
En haut du menu, passez votre curseur sur « Options du mur ».
Sélectionnez Masquer la longueur.

Remarque : lorsqu’un mur est joint à un autre mur, les mesures sont spécifiques au côté du mur où elles apparaissent. Le mur intérieur affichera une mesure différente de celle du mur extérieur.

Joindre un mur à un autre mur
Lorsque vous travaillez avec des murs individuels, vous pouvez les joindre les uns aux autres pour créer des pièces. Il est recommandé de le faire pour garantir la précision des mesures des murs.

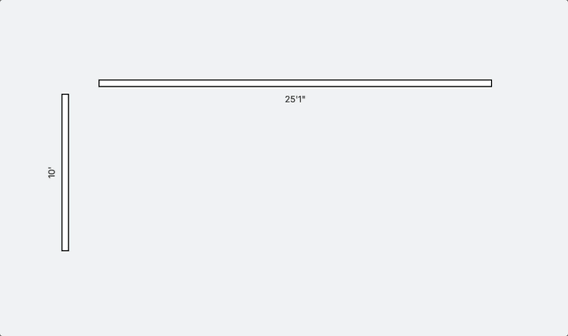

Pour joindre un mur à un autre, faites glisser le coin du premier sur le coin du second. Voir ci-dessous pour un exemple. Cet exemple montre également que la mesure du mur est spécifique à l’intérieur ou à l’extérieur du mur.


Conseil : si vous rencontrez des difficultés pour joindre un mur à un autre, essayez de zoomer avant de faire glisser le mur. Cela vous permet d’avoir des mouvements plus précis.

Portes et fenêtres

Pour ajouter une porte ou une fenêtre à un mur de votre plan de niveau, procédez comme suit :

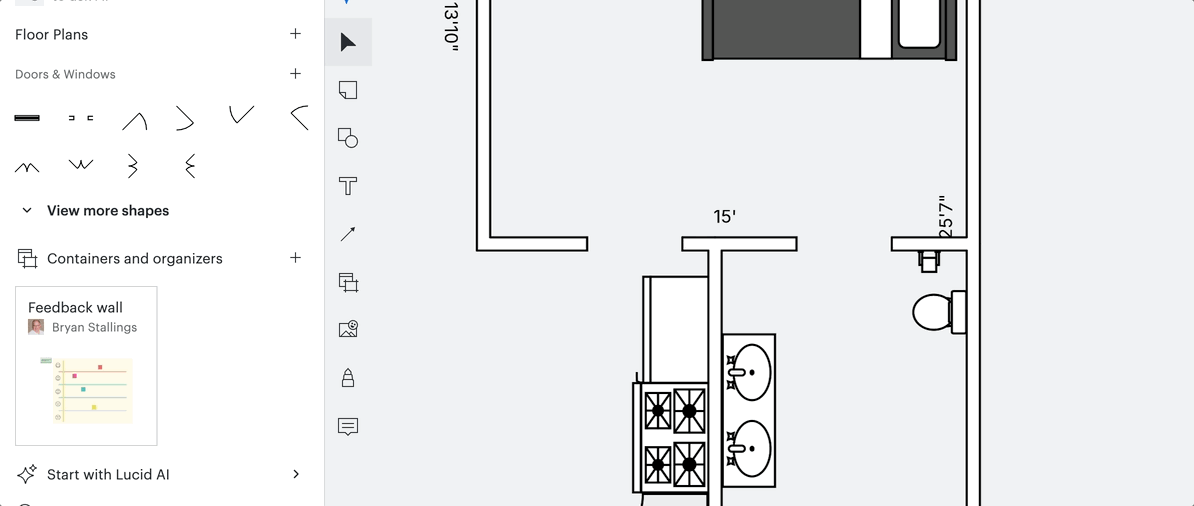

Sélectionnez une option dans la bibliothèque de formes Portes et fenêtres.
Faites glisser votre sélection sur un mur.

La porte ou la fenêtre se fixera automatiquement au mur. Une fois fixée, vous pouvez redimensionner ou déplacer la porte ou la fenêtre.

Lorsque vous choisissez une porte, assurez-vous de sélectionner celle dont l’ouverture est orientée dans le bon sens. Après avoir ajouté la porte à un mur, vous pouvez la déplacer de l’autre côté en cliquant sur le carré violet au milieu de la forme de porte et en la faisant glisser sur l’autre face.

Basculer entre la longueur totale et la longueur fractionnée

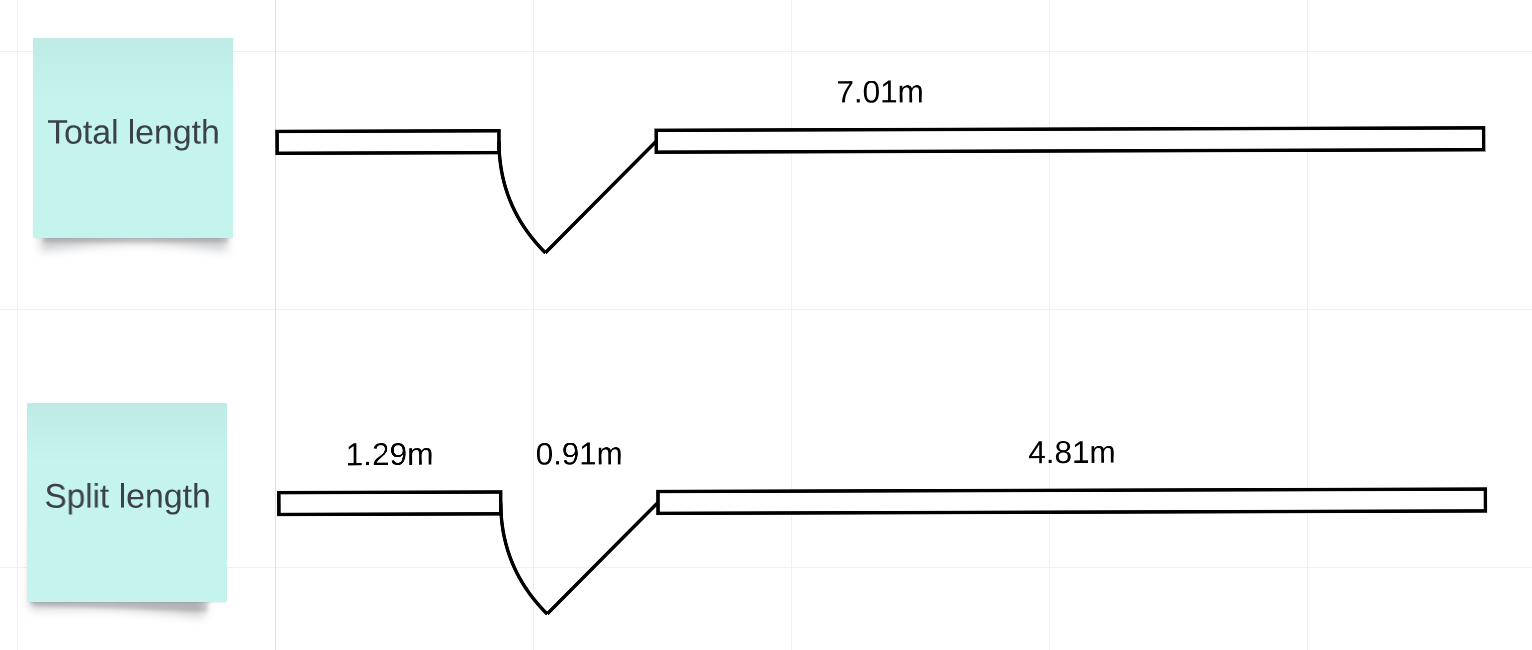

Lorsque vous ajoutez une porte ou une fenêtre à un mur, vous pouvez choisir d’afficher la longueur totale de l’ensemble du mur ou la longueur de chaque partie. Pour ce faire, procédez comme suit :

Cliquez avec le bouton droit de la souris sur un mur avec une porte ou une fenêtre.
En haut du menu, passez votre curseur sur « Options du mur ».
Sélectionnez Longueur fractionnée ou Longueur totale.

Autres objets

Les bibliothèques de formes de plans de niveau de Lucidchart comprennent une variété d’objets supplémentaires que vous pouvez ajouter, notamment des escaliers, des armoires, des placards, des meubles, des appareils électroménagers, etc.

En savoir plus : si vous ne trouvez pas la forme de plan de niveau que vous recherchez, vous pouvez l’ajouter en tant que forme personnalisée. Pour plus d’informations, consultez notre article Bibliothèques de formes dans Lucidchart.

Utiliser l’outil de mise à l’échelle

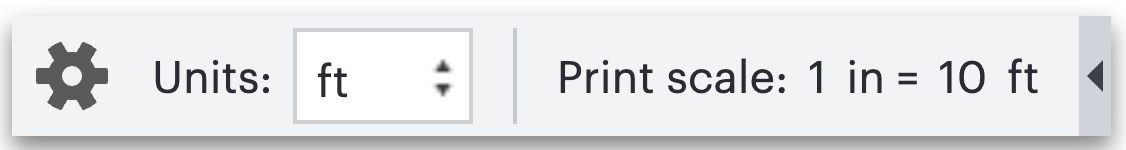

Lorsque vous ouvrez une ou plusieurs des bibliothèques de formes de plan de niveau disponibles, un outil de mise à l’échelle apparaît automatiquement en bas à gauche de l’espace de travail. Cliquez sur l’icône d’engrenage pour afficher ou masquer la barre d’outils complète. Cet outil est uniquement destiné à des fins de construction : il n’apparaîtra pas dans une version exportée de votre plan de niveau.

Utilisez cet outil pour définir l’échelle de votre plan de niveau et modifier les unités de mesure. Au fur et à mesure que vous modifiez les options de l’outil de mise à l’échelle, la taille de votre document Lucidchart s’ajuste en conséquence.

En savoir plus : pour un exemple plus détaillé de la façon dont la modification des dimensions de l’échelle affecte votre document Lucidchart, consultez l’exemple du conseil n°7 de cette publication de la communauté.

Ajouter la forme « Échelle »

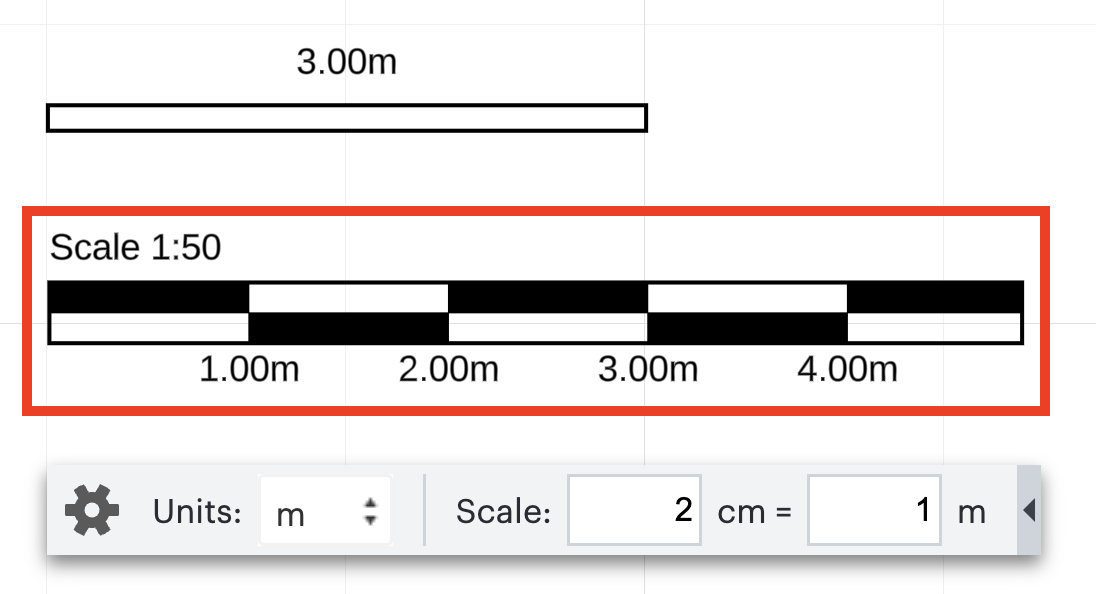

Pour ajouter une échelle qui apparaît dans une version exportée de votre plan de niveau, ou pour l’utiliser comme référence lors de la création de votre plan de niveau, ajoutez la forme « Échelle » située dans la bibliothèque de formes Mesure. Lorsque vous ajustez l’outil d’échelle de la section précédente, cette forme s’adapte automatiquement en conséquence.

Ressources

Pour en savoir plus sur cette fonctionnalité, consultez les ressources supplémentaires ci-dessous. Ces documents ne sont disponibles qu’en anglais.

Publications de la communauté
Conseils pour créer un plan de niveau dans Lucidchart 🚧

FAQ

Puis-je modifier l’épaisseur des murs sur mon plan de niveau ?
Non. L’épaisseur des murs dans les plans de niveau Lucidchart est statique et ne peut pas être modifiée.

Puis-je saisir manuellement des mesures spécifiques pour une forme de plan de niveau ?
Non. Il n’existe aucun moyen de spécifier les mesures d’une forme de plan de niveau. Vous pouvez toutefois ajouter une forme personnalisée avec des dimensions personnalisées comme solution de contournement.

Puis-je saisir des dimensions personnalisées pour les mesures des murs ?
Non. Les mesures du mur sont automatiquement renseignées en fonction de l’échelle du document et de la taille du mur. Pour contourner ce problème, masquez la mesure et ajoutez une zone de texte avec une mesure personnalisée.

Puis-je importer un plan de niveau modifiable à partir d’un fichier existant ?
Non. Pour créer plus rapidement un nouveau plan de niveau dans Lucidchart, vous pouvez insérer une image d’un plan de niveau existant et utiliser des calques dans Lucidchart pour le reproduire en suivant les instructions de cette publication de la communauté.
