En plus de fournir une variété de bibliothèques de formes préfabriquées, Lucidchart vous permet de créer facilement vos propres bibliothèques de formes personnalisées à partir d'images importées, de fichiers SVG et de pochoirs Visio.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP
*

*Certaines bibliothèques de formes, notamment les cartes heuristiques, les maquettes d'interface utilisateur et les wireframes, ne sont disponibles que pour les comptes individuels, d'équipe et d'entreprise. Consultez l'articleMise à jour de votre compte Lucid pour obtenir des instructions sur la mise à jour.

Activer et utiliser une bibliothèque de formes

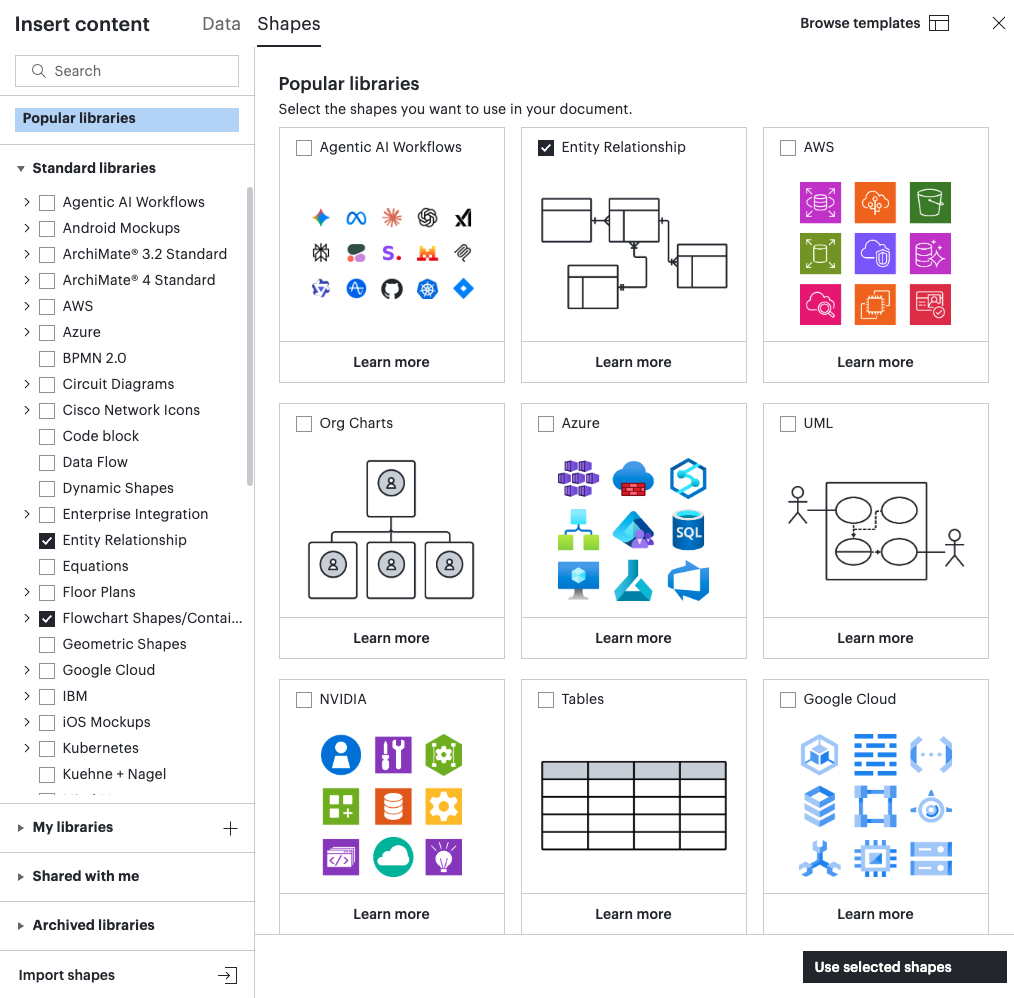

Pour parcourir et activer les bibliothèques de formes standard et personnalisées dans Lucidchart, suivez ces étapes :

Ouvrez un document Lucidchart.
Cliquez sur Plus de formes en bas du menu Forme.
- La boite à formes se trouve sur le côté gauche de votre document.
- Vous pouvez aussi appuyer sur la touche M de votre clavier.

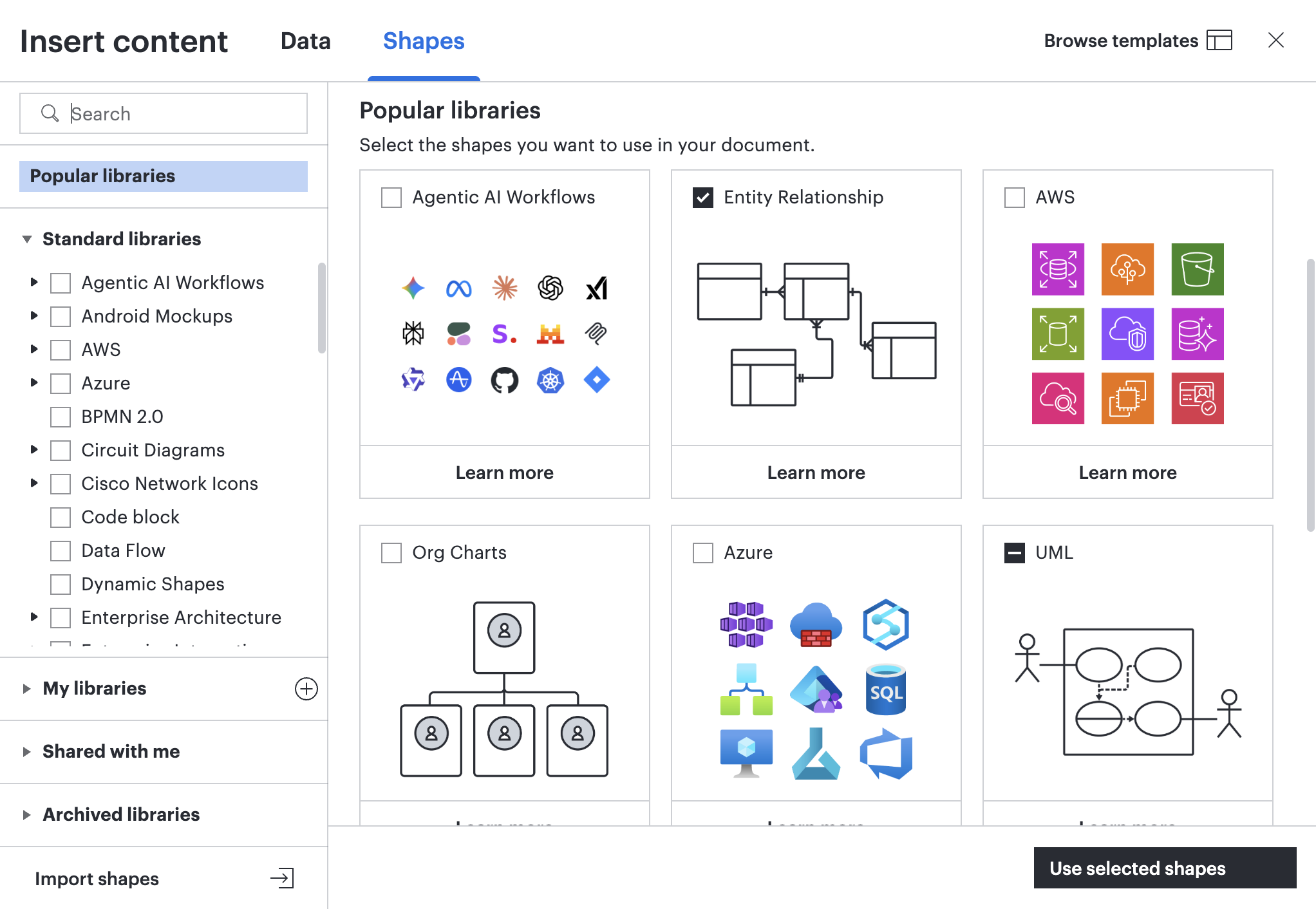

Dans l’onglet Formes, cochez les cases à côté des bibliothèques de formes que vous voulez utiliser.
Cliquez sur Utiliser les formes sélectionnées.

Vous pouvez accéder à toutes les bibliothèques de formes activées à partir de la boite à formes sur le côté gauche de l’espace de travail.

Conseil : Si vous souhaitez qu'une bibliothèque de formes spécifique apparaisse par défaut chaque fois que vous ouvrez un nouveau document Lucidchart, ajoutez-la à vos favoris en cliquant sur l'icône en forme d'étoile dans le coin supérieur droit de la bibliothèque de formes.

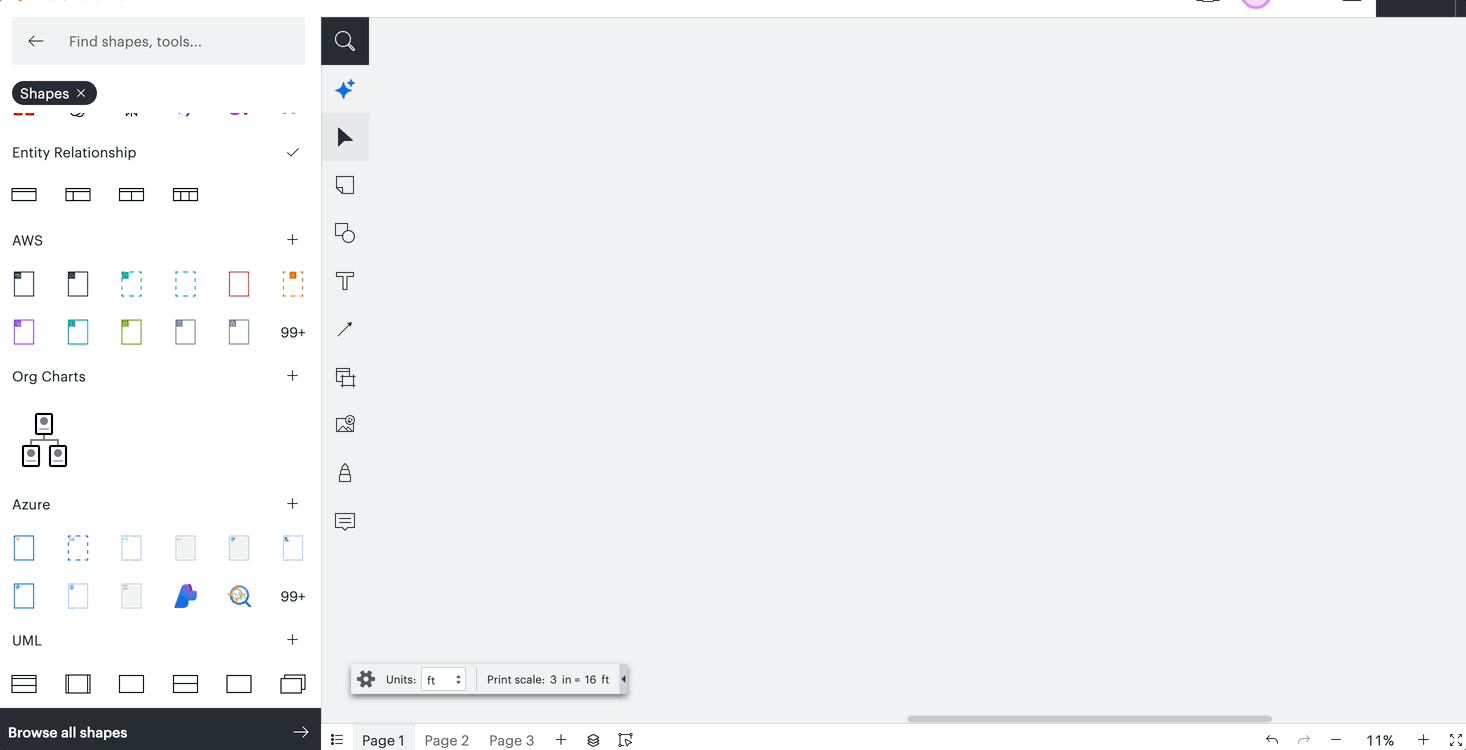

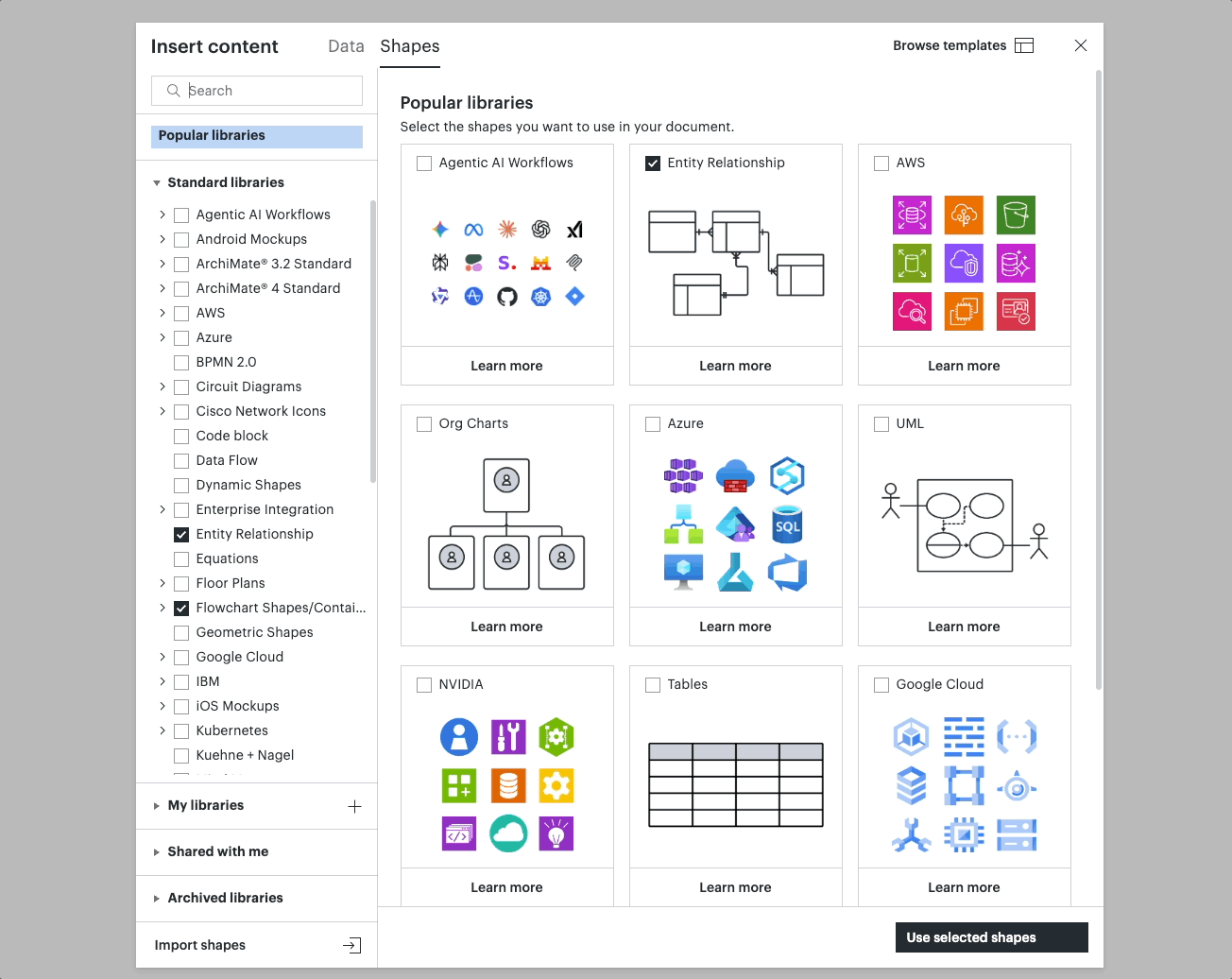

Créer une bibliothèque de formes personnalisées

Cliquez sur Plus de formes en bas de la boite à formes.
Développez l’onglet Mes bibliothèques à gauche du gestionnaire de bibliothèques de formes.
Cliquez sur l’icône plus à côté de Mes bibliothèques.
Renommez la nouvelle bibliothèque en cliquant sur son nom dans le gestionnaire de formes.
Cochez la case à côté d’une bibliothèque de formes personnalisées pour pouvoir l’utiliser dans un document.
Cliquez sur Utiliser les formes sélectionnées ou cliquez sur le X pour fermer le gestionnaire de la bibliothèque de formes.


Ajoutez des formes à une bibliothèque de formes personnalisées

Ajouter une forme à partir du canevas
Pour ajouter une forme du canevas à une bibliothèque de formes personnalisées, faites glisser la forme du canevas dans une bibliothèque de formes personnalisées existante ou procédez comme suit :

Cliquez avec le bouton droit de la souris sur la forme dans le canevas.
Sélectionnez Ajouter à la bibliothèque de formes personnalisées.
Choisissez une bibliothèque de formes dans la liste.
Donnez un nom à la forme.
Cliquez sur OK.

Ajouter une forme à partir de votre appareil
Pour ajouter un pochoir SVG ou Visio de votre appareil en tant que forme à une bibliothèque de formes personnalisées, procédez comme suit :

Cliquez sur Plus de formes en bas de la boite à formes.
Développez l'onglet "Mes bibliothèques" dans la navigation de gauche du gestionnaire de bibliothèques de formes.
Sélectionnez la bibliothèque à laquelle vous souhaitez ajouter une forme ou créez-en une nouvelle.
Cliquez sur le signe plus.
- Si la bibliothèque de formes personnalisées ne contient aucune forme, cliquez sur Choisir le(s) fichier(s) ou faites glisser le fichier de votre appareil dans la bibliothèque de formes.
Sélectionnez un fichier de pochoir SVG ou Visio sur votre appareil.
Cliquez sur Utiliser les formes sélectionnées.

Supprimer une forme d'une bibliothèque de formes personnalisées

Pour supprimer une forme d'une bibliothèque de formes personnalisée :

Cliquez sur Plus de formes en bas de la boite à formes.
Développez l’onglet Mes bibliothèques à gauche du gestionnaire de bibliothèques de formes.
Cochez la case associée à la bibliothèque de formes personnalisées qui contient une forme que vous souhaitez supprimer.
Cliquez avec le bouton droit de la souris sur la forme.
Cliquez sur Supprimer.

Remarque : cette opération ne supprimera la forme que de la bibliothèque de formes personnalisées. Toutes les instances de cette forme qui ont été précédemment ajoutées au canevas Lucidchart seront conservées.

Supprimer une bibliothèque de formes personnalisées

Cliquez sur Plus de formes en bas de la boite à formes.
Développez la liste déroulante Mes bibliothèques dans le panneau de gauche.
Sélectionnez la bibliothèque personnalisée que vous voulez supprimer.
Cliquez sur l’icône à trois points dans le coin supérieur droit.
Sélectionnez Supprimer bibliothèque.

Importer et rechercher des formes et des images

Les outils de recherche et d'importation de Lucid vous permettent de trouver facilement les formes et les images dont vous avez besoin. Nous intégrons des sites web, des services ou des ressources de tiers pour vous donner accès à du contenu de tiers, y compris des GIF (powered by Giphy), des images (Bing Image Search, powered by Microsoft) et des icônes (powered by Iconfinder) (collectivement, les "applications non lucides"). Veuillez consulter les conditions de service et la politique de confidentialité de tout site ou service tiers applicable à votre utilisation des applications non lucides.

La recherche d'images, Iconfinder et l'intégration de OneDrive ne sont pas disponibles dans l'environnement FedRAMP. Pour en savoir plus, consultez notre article de présentation de FedRAMP.

Recherche de formes, d'images, d'icônes et de GIF

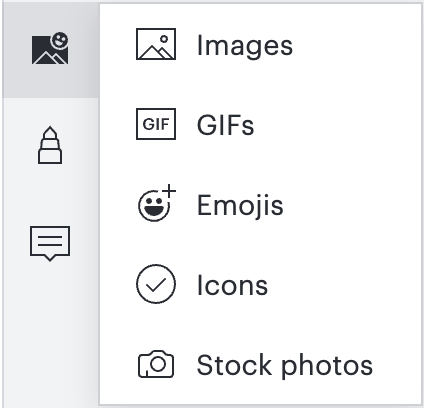

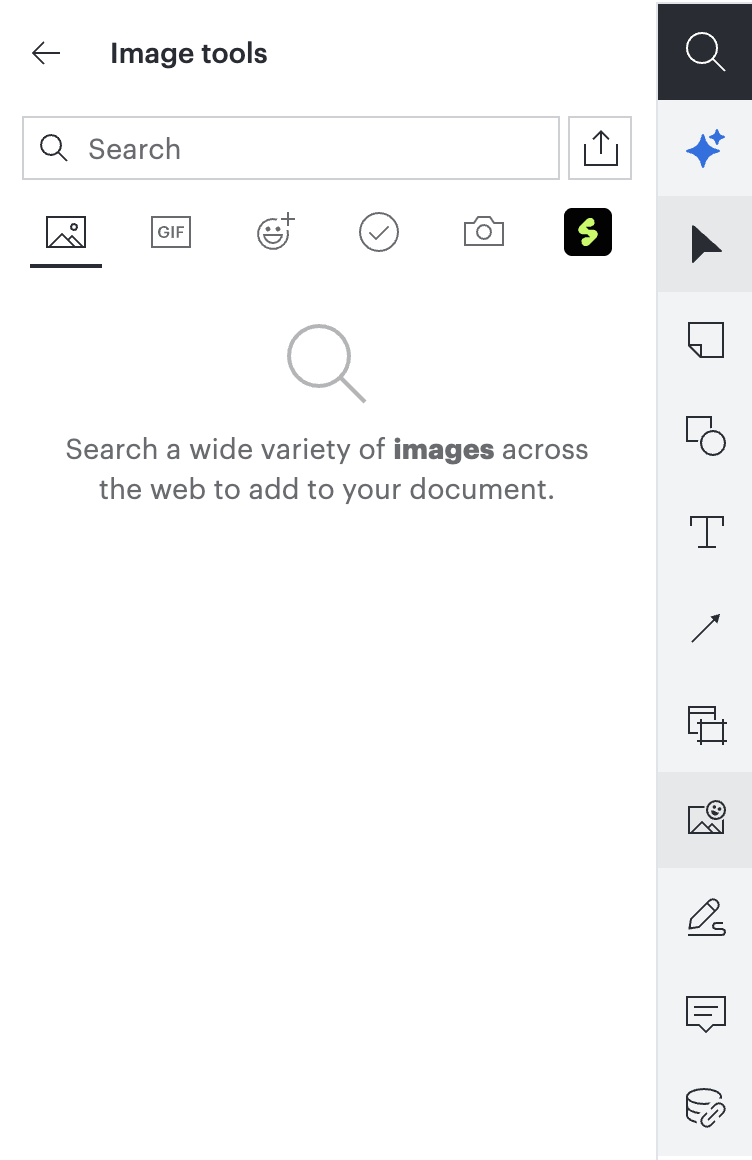

Pour effectuer une recherche par mot clé dans Bing, Streamline, Iconfinder ou en utilisant l'intégration Giphy, cliquez sur l'icône du panneau Images dans le menu de navigation de gauche. Sélectionnez Images, Streamline, Icônes ou GIFs. Saisissez un mot clé dans la barre de recherche, cliquez sur l'icône de la loupe en regard de la barre de recherche et parcourez les résultats. Une fois que vous avez trouvé un élément que vous souhaitez utiliser, vous pouvez le faire glisser directement sur votre canevas.

Importer des images et des GIF
Vous pouvez importer un fichier PDF, PNG, JPEG ou GIF dans Lucidchart en le faisant glisser ou en le copiant et le collant directement sur votre toile. Vous pouvez également ajouter un fichier depuis votre appareil en cliquant sur l'icône Importer une image à droite de la barre de recherche.

En savoir plus : Si vous rencontrez des problèmes lors de l'importation d'une image, consultez notre article Troubleshooting : Images pour connaître les étapes de dépannage.

Importer des images à partir de OneDrive
Vous pouvez également importer des images directement à partir de OneDrive en configurant l’intégration dédiée.Pour ce faire, procédez comme suit :

Ouvrez un document Lucidchart.
Cliquez sur l'icône du panneau d'images dans le menu de navigation sur le côté gauche.
Cliquez sur l'icône Importer une image à droite de la barre de recherche.
Dans la liste déroulante, sélectionnez OneDrive.
Connectez-vous à votre compte Microsoft.
Accordez à Lucidchart l’autorisation d’accéder à vos fichiers Microsoft.
Choisissez une image et cliquez sur Sélectionner.

L’image apparaîtra sur votre zone de travail Lucidchart.

Remarque : tous vos fichiers OneDrive sont visibles, mais vous pouvez uniquement importer des images dans Lucidchart.

Importer des SVG et des pochoirs Visio

Si vous ne trouvez pas la forme ou l'image que vous recherchez, vous pouvez importer vos propres formes dans Lucidchart en important des SVG et des fichiers de pochoirs Visio (.vss, .vssx, et .vsx) vers des bibliothèques de formes personnalisées.
Pour importer un fichier de pochoir SVG ou Visio, procédez comme suit :

Cliquez sur Plus de formes en bas de la boite à formes.
Cliquez sur Importer des formes dans le coin inférieur gauche du gestionnaire de bibliothèques de formes.
Choisissez Ajouter à une bibliothèque existante ou Ajouter à une nouvelle bibliothèque pour déterminer où votre fichier importé sera enregistré.
- Si vous utilisez l’option Ajouter à une nouvelle bibliothèque, assurez-vous d’indiquer un nom pour la bibliothèque sur la page d’importation.
Cliquez sur Choisir un fichier et sélectionnez le ou les fichiers de gabarit Visio ou SVG que vous souhaitez importer à partir de votre ordinateur.
Cliquez sur Importer.
- Les fichiers de plus de 1 Mo peuvent prendre plus d’une minute.

Pour ajouter votre nouvelle bibliothèque au panneau de forme de votre document, cliquez sur la case à cocher située à côté du nom de la bibliothèque. Votre nouvelle bibliothèque de formes sera disponible dans le panneau Formes.

Pour en savoir plus : l’importation de fichiers SVG et de gabarits Visio sont des fonctionnalités premium réservées aux comptes Individuel, Équipe et Entreprise. Consultez l’article Changer d’abonnement pour votre compte Lucid pour découvrir comment passer au forfait supérieur.

Insérer une vidéo YouTube ou Vimeo
Pour insérer une vidéo YouTube ou Vimeo dans votre diagramme, suivez ces étapes :

Cliquez sur Plus de formes en bas de la boite à formes.
Recherchez la bibliothèque standard Vidéo et cochez la case située à côté de son nom pour l’ajouter à la boite à formes.
Faites glisser la forme de vidéo vers la zone de travail. Lorsque vous déposerez la forme, une boîte de dialogue apparaîtra, vous demandant de saisir une URL YouTube ou Vimeo.
Ajoutez un lien YouTube ou Vimeo pour intégrer votre vidéo.

Vous pouvez double-cliquer sur la forme pour modifier l’URL à tout moment. En mode présentation ou en intégration dans un site Web, cliquez sur la forme pour lire la vidéo dans votre diagramme. Si vous incorporez la forme vidéo dans un fichier PDF, un clic vous redirige vers l’URL YouTube ou Vimeo.

FAQ

Pourquoi différentes formes apparaissent-elles dans différents documents ?
Quelques bibliothèques de formes de base sont automatiquement disponibles dans les documents.En outre, les documents créés à partir de modèles contiendront également toutes les bibliothèques de formes avec les objets figurant dans le modèle ; par exemple, la bibliothèque de formes Entité-association apparaîtra automatiquement dans un document créé à partir d’un modèle de diagramme EA.

Où puis-je trouver une bibliothèque de formes partagée avec moi ?
Pour accéder aux bibliothèques de formes partagées, accédez à la section Formes du Gestionnaire d’espace de travail et cliquez sur le triangle à côté de Partagées avec moi dans le coin inférieur gauche.Une liste de toutes les bibliothèques partagées avec vous s’affichera.

Puis-je partager une bibliothèque de formes personnalisées si je dispose d’un compte Gratuit ou Individuel ?
Non. Le partage de bibliothèques de formes personnalisées avec des collaborateurs est réservé aux comptes Équipe et Entreprise.

Que se passe-t-il pour mes collaborateurs lorsque je supprime une bibliothèque de formes personnalisées partagée qui m’appartient ?
Lorsque vous supprimez une bibliothèque de formes personnalisées, celle-ci est retirée des bibliothèques de formes de tous vos collaborateurs. Toutefois, les formes qu’ils ont déjà ajoutées sur leur document seront conservées et accessibles dans la section Formes utilisées de leur leur boite à formes.

Qu'advient-il des bibliothèques de formes personnalisées appartenant à un utilisateur qui a été supprimé ou dont la licence a été retirée ?
Si le compte d'un utilisateur est supprimé dans le cas d'un compte Team ou Enterprise, ou si une licence est retirée dans le cas d'un compte Enterprise, ses bibliothèques de formes personnalisées peuvent être transférées en même temps que ses documents, en suivant les instructions du panneau d'administration de Lucid : Gestion des utilisateurs.
