Библиотеки фигур в Lucidchart

Как активировать и применить библиотеку фигур

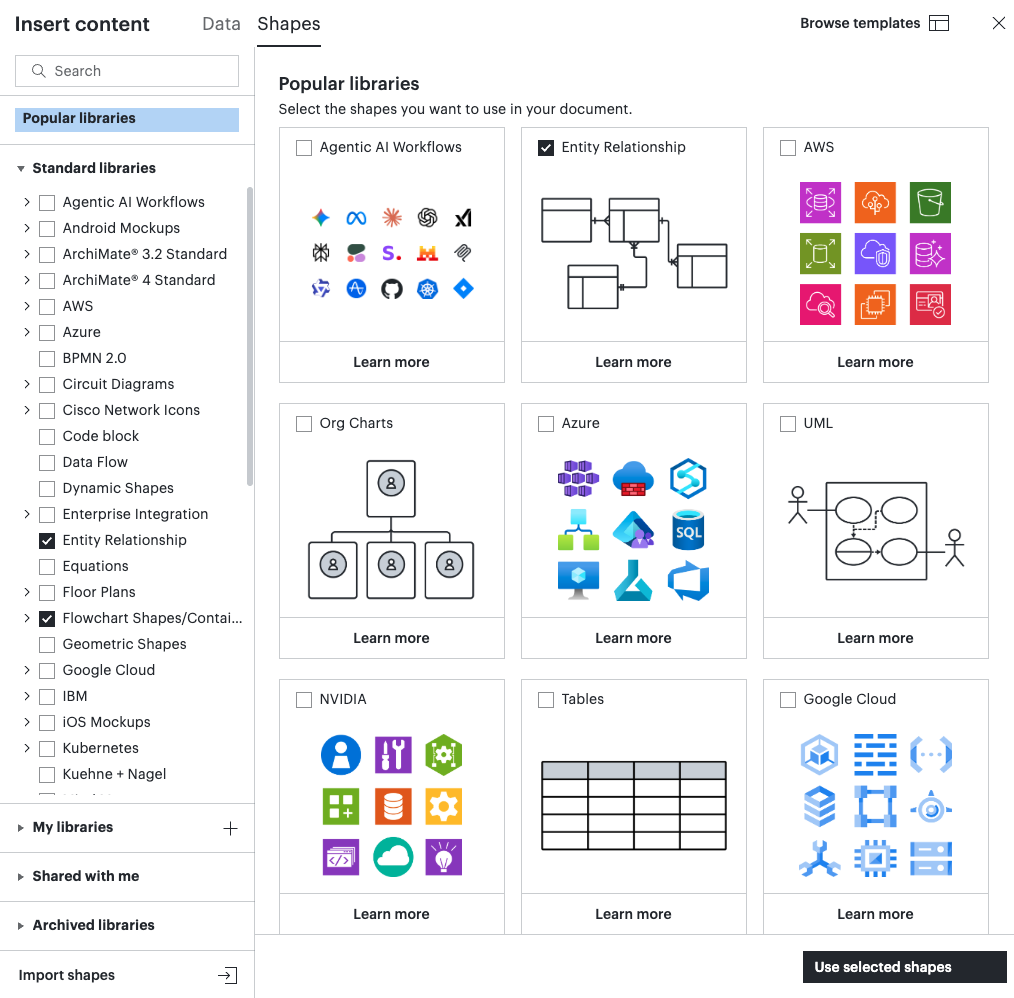

Чтобы просмотреть и активировать библиотеки стандартных или собственных фигур в Lucidchart, проделайте следующее:

1. Откройте документ Lucidchart.
2. Нажмите Еще фигура в нижней части меню фигура.
   • Меню «Фигуры» расположено в левой части документа.
   • Либо можно просто нажать клавишу M на клавиатуре.

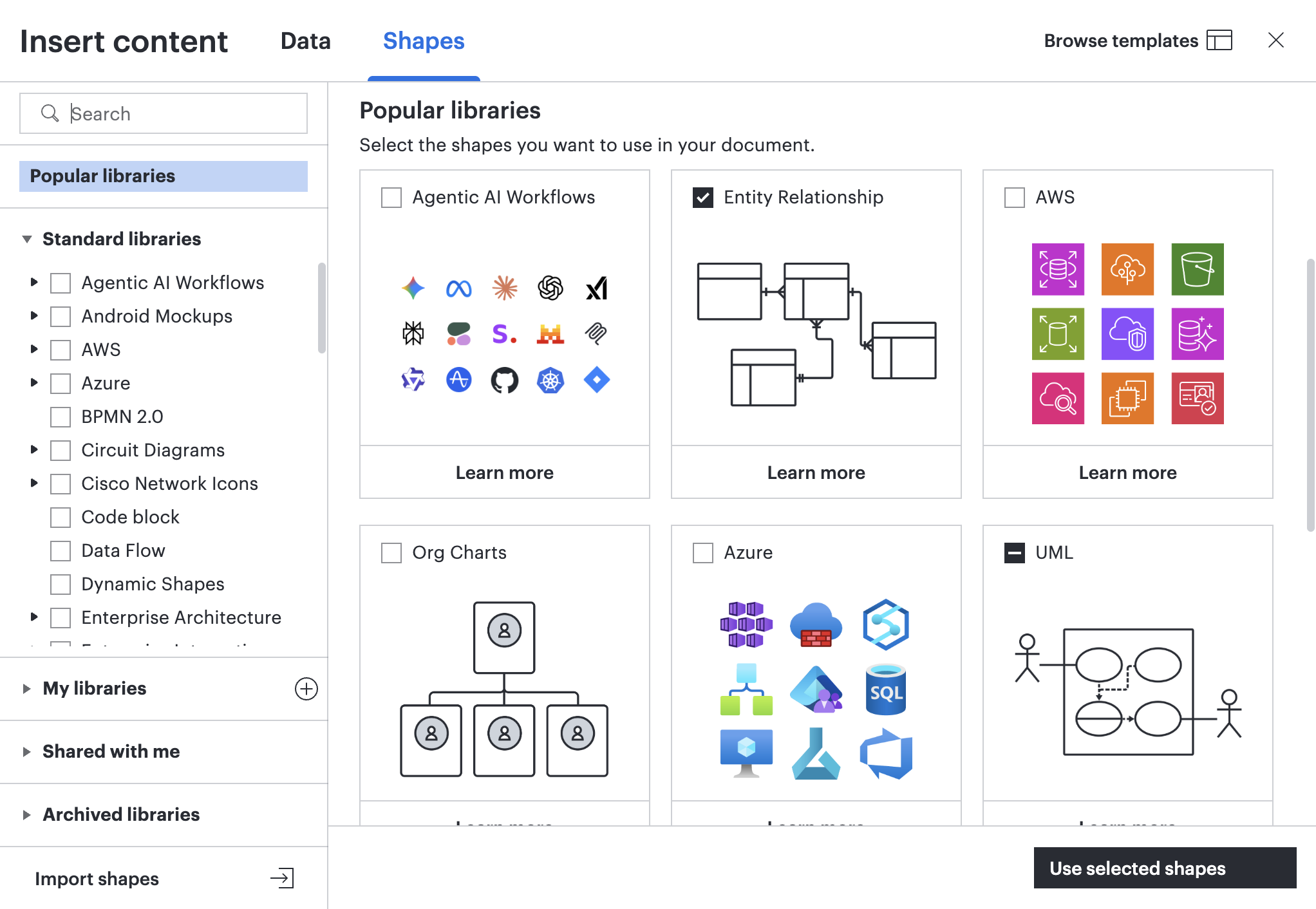

3. Во вкладке «Фигуры» расставьте галочки напротив нужных вам библиотек.

4. Нажмите «Использовать выбранные фигуры».

Все активированные библиотеки можно найти в меню «Фигуры» в левой части рабочего пространства.

Работа с собственными библиотеками фигур

Создайте библиотеку фигура и добавьте пользовательские фигуры для удобства использования в ваших документах. Читайте дальше, чтобы узнать, как создавать, добавлять фигура, удалять фигура, делиться и удалять пользовательскую библиотеку фигура.

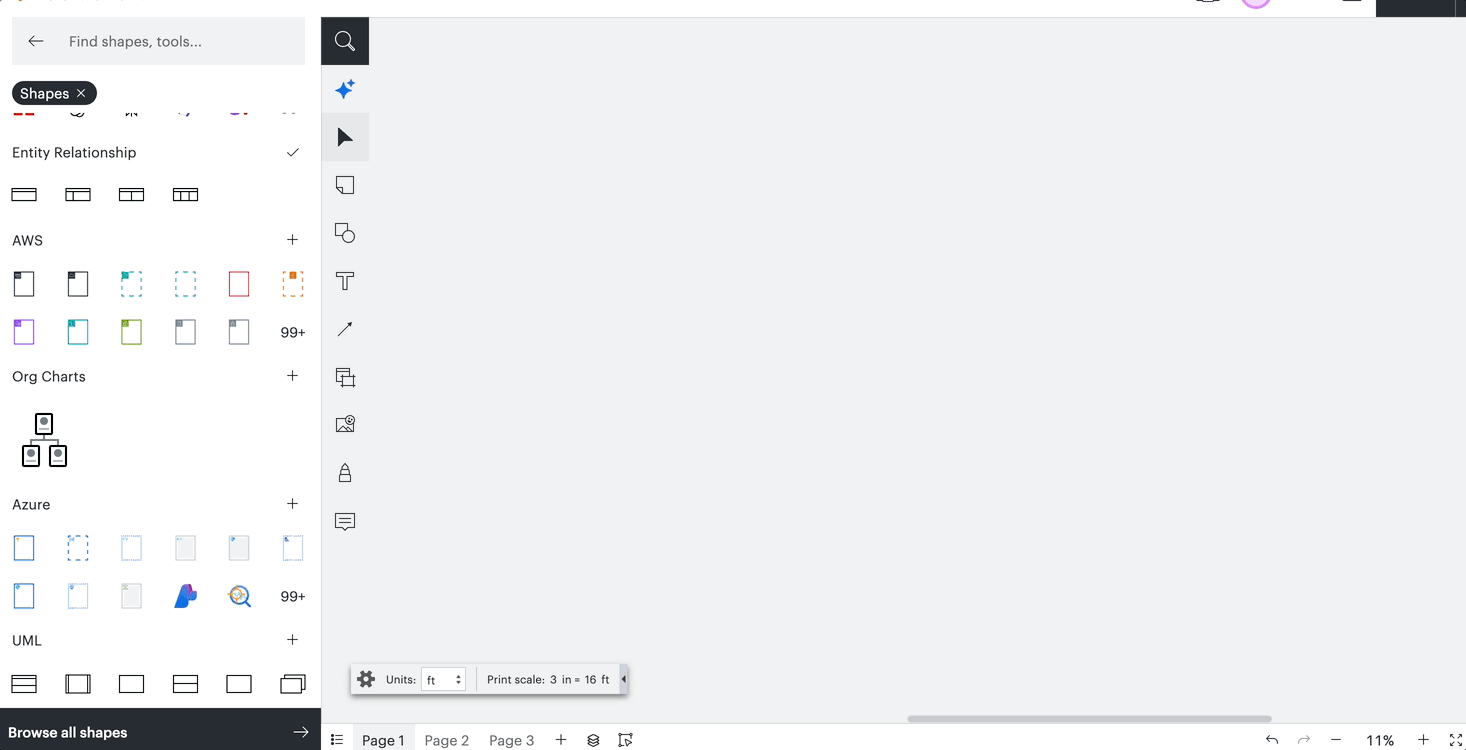

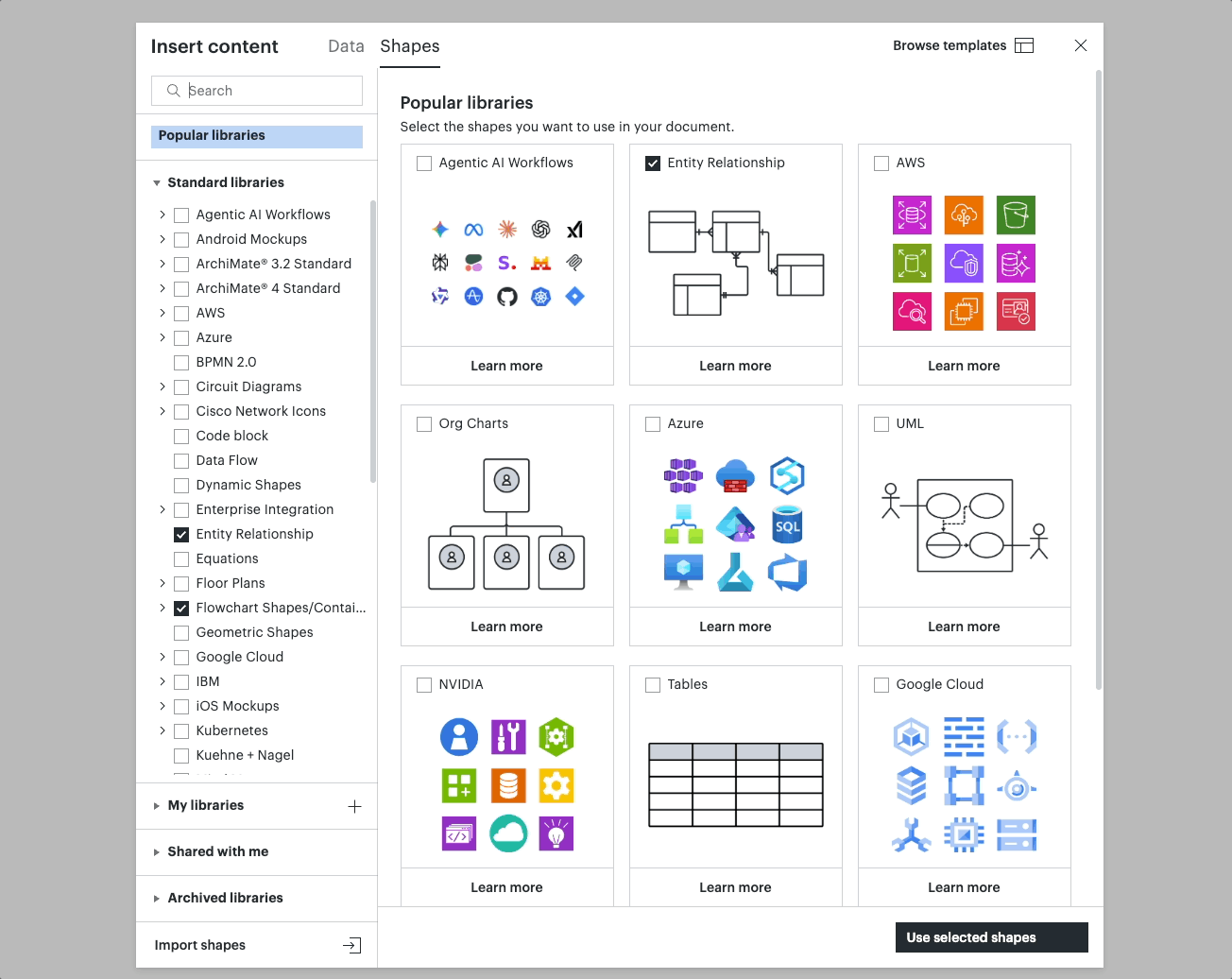

Как создать собственную библиотеку фигур

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Разверните вкладку «Мои библиотеки» в левой части диспетчера библиотек.
3. Нажмите на значок «Плюс» рядом с «Моими библиотеками».
4. Введите удобное для вас название, предварительно нажав на стандартный заголовок в диспетчере библиотек.
5. Чтобы активировать библиотеку и использовать ее при работе с документом, поставьте напротив нее галочку.
6. Нажми Use Selected Shapes или щелкни на X, чтобы закрыть менеджер библиотеки фигур.

Как добавить фигуры в собственную библиотеку

Добавьте фигуру с холста.
Чтобы добавить фигуру с холста в пользовательскую библиотеку фигур, перетащите фигуру с холста в существующую пользовательскую библиотеку фигур.

Если у вас есть права на редактирование пользовательской библиотеки фигур, вы также можете добавить в нее фигуру, выполнив следующие действия:

1. Щелкните правой кнопкой мыши по фигуре в холст.
2. Выберите «Добавить в собственную библиотеку фигур».
3. Выберите библиотеку фигур из списка.
4. Дайте название фигуре.
5. Нажмите Готово.

Добавьте фигуру со своего устройства.
Чтобы добавить SVG-файл или трафарет Visio с вашего устройства в качестве фигуры в пользовательскую библиотеку фигур, выполните следующие действия:

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Разверните вкладку «Мои библиотеки» в левой панели навигации менеджера фигур библиотеки.
3. Выберите библиотеку, в которую хотите добавить фигуру, или создайте новую.
4. Щелкните плитку со знаком плюса.
   • Если в пользовательской библиотеке фигур нет фигура, нажмите Выбрать файл или перетащите файл со своего устройства в библиотеку фигур.
5. Выберите файл трафарета SVG или Visio на устройстве.
6. Нажмите «Использовать выбранные фигуры».

Удаление фигура из пользовательской библиотеки фигура

Чтобы удалить фигура из пользовательской библиотеки фигура:

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Разверните вкладку «Мои библиотеки» в левой части диспетчера библиотек.
3. Установите флажок, связанный с пользовательской библиотекой фигура, в которой есть фигура, которую вы хотите удалить.
4. Щелкните правой кнопкой мыши по фигуре.
5. Нажмите Удалить.

Предоставление общего доступа к пользовательской библиотеке фигур

Если вы пользуетесь тарифом «Для команды» или «Для бизнеса», вы можете поделиться своей библиотекой фигур с товарищами по учетной записи. Как это сделать:

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Разверните выпадающий список «Мои библиотеки» на панели слева.
3. Выберите библиотеку, которой хотите поделиться.
4. Нажмите «Поделиться» в правом верхнем углу.
5. В открывшемся окне укажите соавторов по имени или адресу электронной почты.
6. Нажмите «Пригласить».

Теперь коллеги смогут найти и активировать вашу библиотеку в разделе «Открытые мне» диспетчера библиотек фигур.

Управление разрешениями для соавторов

После предоставления совместного доступа к собственной библиотеке фигур сведения о соавторах и инструменты управления можно найти в нижней части меню «Поделиться» в разделе «Соавторы».

Вы можете выбрать один из трех уровней прав для совместного доступа к собственной библиотеке фигур:

• Может использовать означает, что соавторы имеют доступ к фигурам в библиотеке фигур.
• Может редактировать означает, что соавторы могут получать доступ, редактировать и добавлять фигуры в библиотеку фигур.
• Может редактировать и делиться означает, что в дополнение к доступу, редактированию и добавлению фигур в библиотеке фигур соавторы могут также делиться библиотекой и настраивать разрешения на доступ для других.

Можно устанавливать соавторам различные права и в любой момент их корректировать.

Для настройки прав выполните следующие действия:

1. Перейдите в меню общего доступа к пользовательской фигуре библиотеки.
2. Выберите Настроить в разделе «Соавторы».
3. Нажмите на значок «Права общего доступа» соавтора для настройки прав.
4. Выберите нужный вариант из выпадающего меню.

Экспортировать пользовательскую фигуру библиотеки

Чтобы экспортировать пользовательскую фигуру библиотеки, выполните следующие действия:

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Разверните выпадающий список «Мои библиотеки» на панели слева.
3. Выберите пользовательскую библиотеку, которую вы хотите экспортировать.
4. Нажмите на значок с тремя точками в правом верхнем углу.
5. Выберите Экспорт.

Пользовательская фигура библиотеки будет загружена на ваше устройство. Вы можете импортировать его в другую учетную запись Lucid, выполнив шаги, описанные в разделе Импорт SVG-файлов и трафаретов Visio ниже.

Как удалить собственную библиотеку фигур

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Разверните выпадающий список «Мои библиотеки» на панели слева.
3. Выберите библиотеку, которую нужно удалить.
4. Нажмите на значок с тремя точками в правом верхнем углу.
5. Выберите Удалить библиотеку.

Импорт и поиск фигур и изображений

Инструменты поиска и импорта Lucidпозволяют легко найти нужные фигура и изображения. Мы интегрируемся со сторонними веб-сайтами, службами или ресурсами, чтобы предоставить вам доступ к стороннему содержимому, включая GIF-файлы (на базе Giphy), изображения (Bing Image Search, на базе Microsoft) и значки (на базе Iconfinder) (совместно именуемые «Приложения, не относящиеся к Lucid»). Пожалуйста, ознакомьтесь с условиями обслуживания и политикой конфиденциальности любого стороннего сайта или сервиса, применимыми к использованию вами Приложений, отличных от Lucid.

Поиск изображений, Iconfinder и интеграция с OneDrive недоступны в среде FedRAMP. Для получения более подробной информации ознакомьтесь с нашей обзорной статьей о стандарте FedRAMP .

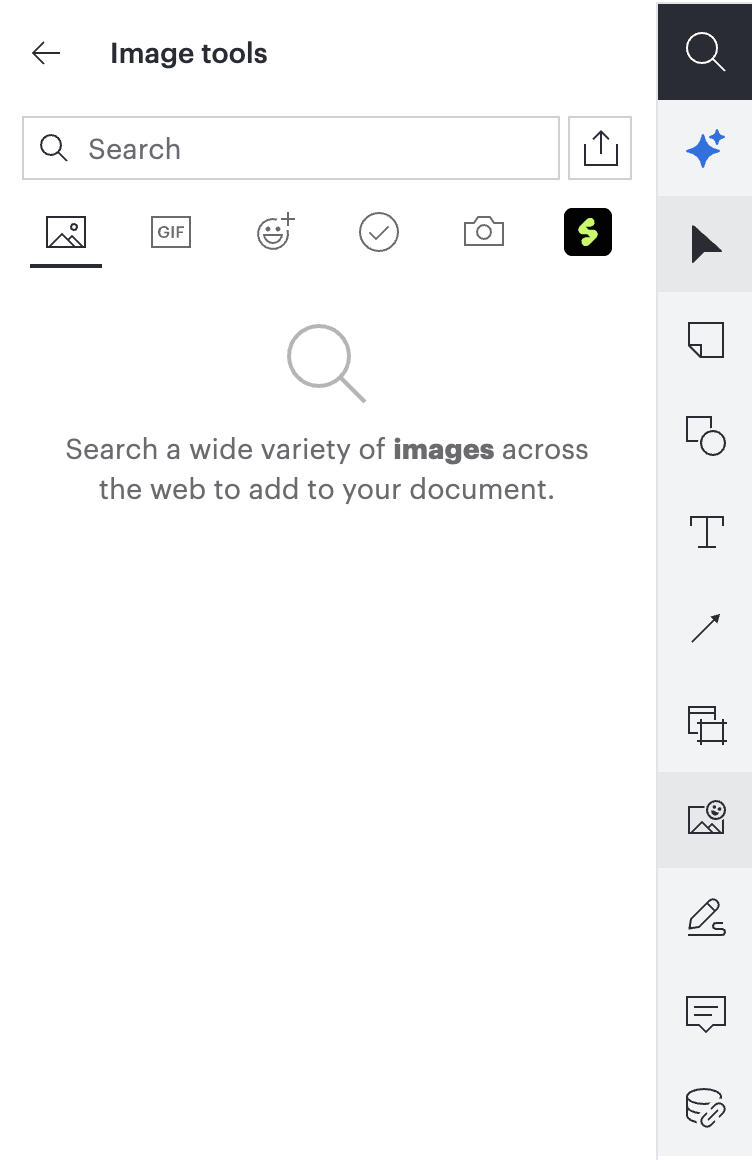

Поиск фигурок, изображений, иконок и GIF-файлов.

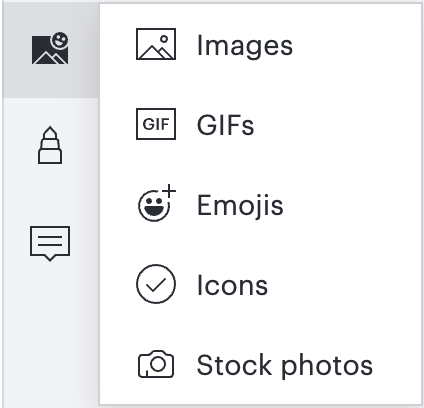

Для поиска по ключевым словам в Brave, Streamline, Iconfinder или с помощью интеграции Giphy, щелкните значок панели «Изображения» в левом навигационном меню. Выберите «Изображения», «Streamline», «Иконки»или «GIF-файлы». Введите ключевое слово в строку поиска, щелкните значок лупы рядом со строкой поиска и просмотрите результаты. Найдя нужный элемент, вы можете перетащить его прямо на холст.

Импорт изображений и GIF-файлов
Ты можешь импортировать в Lucidchart файл в формате PDF, PNG, JPEG или GIF, перетащив или скопировав и вставив его непосредственно на свой холст. Ты также можешь добавить файл со своего устройства, нажав на иконку "Импорт изображения" справа от строки поиска.

Как импортировать изображения из OneDrive
Изображения также можно импортировать непосредственно из OneDrive, предварительно настроив интеграцию с этим сервисом.Для этого выполните следующие действия:

1. Откройте документ Lucidchart.
2. Нажми иконку "Панель изображений" в навигационном меню с левой стороны.
3. Нажми на значок "Импортировать изображение" справа от строки поиска.
4. В выпадающем списке выберите OneDrive.
5. Выполните вход в учетную запись Microsoft.
6. Предоставьте Lucidchart право доступа к вашим файлам в Microsoft.
7. Найдите нужное вам изображение и нажмите «Выбрать».

Изображение появится на вашем холсте Lucidchart.

Импорт SVG-файлов и трафаретов Visio.

Если вы не можете найти нужную фигуру или изображение, вы можете добавить собственные фигуры в Lucidchart, импортировав файлы SVG и трафареты Visio (.vss, .vssx, .vss). и .vsx) в библиотеки пользовательских форм.
Для этого вам потребуется выполнить следующее:

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Нажмите «Импортировать фигуры» в левом нижнем углу диспетчера библиотек фигур.
3. Укажите, где нужно сохранить импортированный файл, выбрав вариант «Добавить в существующую библиотеку» либо «Добавить в новую библиотеку».
   • Если вы выбрали вариант «Добавить в новую библиотеку», обязательно укажите ее название на странице импортирования.
4. Нажмите «Выбрать файл» и выберите один или несколько файлов SVG или шаблонов Visio для загрузки с компьютера.
5. Нажмите «Загрузить».
   • Загрузка файлов размером свыше 1 МБ может занять больше минуты.

Чтобы добавить новую библиотеку на панель фигур документа, поставьте галочку напротив ее названия. После этого ваша новая библиотека появится на панели фигур.

Как встроить видео из YouTube или Vimeo
Чтобы поместить на схему видеоролик из YouTube или Vimeo, выполните следующие действия:

1. Нажмите на значок «Еще фигуры» внизу меню «Фигуры».
2. Найдите стандартную библиотеку «Видео» и установите флажок рядом с ее названием, чтобы библиотека попала на панель фигур.
3. Перетащите видеофигуру на холст. После завершения появится диалоговое окно для добавления URL YouTube или Vimeo.
4. Добавьте ссылку на YouTube или Vimeo, чтобы встроить свое видео.

Вы в любой момент можете изменить URL фигуры, дважды щелкнув по ней мышкой. Чтобы воспроизвести видео в режиме презентации или на схеме, просто нажмите на фигуру. Если фигура с видео входит в состав PDF, нажав на нее, вы попадете на страницу ролика на YouTube или в Vimeo.

Часто задаваемые вопросы

Почему в разных документах доступны разные фигуры?
Базовые библиотеки фигур имеются во всех документах по умолчанию. Кроме того, если документ был создан из шаблона, в нем будут присутствовать библиотеки фигур в составе этого шаблона. Так, например, в документе, созданном из шаблона ERD, будет отображаться библиотека фигур «Сущность-связь».

Где найти библиотеку фигур, которой со мной поделились?
Чтобы найти общую библиотеку фигур, откройте раздел «Фигуры» в диспетчере рабочего пространства и нажмите на треугольник рядом с категорией «Открытые мне» в левом нижнем углу.Перед вами появится список всех библиотек фигур, к которым вам открыли доступ другие пользователи.

Можно ли поделиться собственной библиотекой фигур, если я пользуюсь бесплатной учетной записью или тарифом «Для одного»?
Нет. Совместный доступ к библиотекам собственных фигур предоставляется только по тарифам «Для команды» и «Для бизнеса».

Что будет, если удалить собственную библиотеку фигур, к которой открыт доступ другим пользователям?
Удаленная библиотека исчезнет из списка доступных вариантов у всех ваших соавторов. Однако все фигуры, которые они уже добавили из нее на холст, останутся на месте и по-прежнему будут доступны из раздела «Задействованные фигуры» в меню фигур.

Что произойдет с пользовательскими библиотеками фигура, принадлежащими пользователю, которые были удалены или лишены лицензии?
Если учетная запись пользователя удалена из учетной записи Team или Enterprise или отменена лицензия для корпоративной учетной записи, его пользовательские библиотеки фигура могут быть перенесены вместе с документами, следуя инструкциям в нашей Lucid панели администратора: Статья об управлении пользователями.
