Introdução às raias

As raias são formas de contêiner que organizam os objetos num fluxograma de processo. O diagrama de raias consiste em uma ou mais raias, incluindo o conteúdo delas. Exemplos comuns de caso de uso das raias são classificar pessoas com base em responsabilidades; ou separar um processo em fases.

raias

Confira estes termos comuns para saber mais sobre as raias:

Raia: um contêiner em forma de raia de piscina.
Piscina: consiste de uma ou mais raias combinadas numa única forma agrupada.
Cabeçalho: a área do diagrama que contém o rótulo.
Rótulo: o texto no cabeçalho raia.
Raia-base: a raia mais à esquerda (raias verticais) ou a raia superior (raias horizontais) em uma piscina.
Lado-base: a margem mais à esquerda (raias verticais) ou a margem superior (raias horizontais) em uma piscina.

Crie um diagrama de raias

Comece com um dos nossos modelos de raias; ou crie um diagrama de raias do zero. Para saber como, confira as seções seguintes.

Usar um modelo

Há vários modelos de raias disponíveis para organizar suas ideias em uma estrutura existente. Para personalizar um modelo de raia:

Navegue até a página inicial do Lucid.
Clique em Modelos no menu de navegação no canto inferior esquerdo da tela.
Procure "raias".
Selecione um modelo.
Clique em Usar modelo.

Crie o seu diagrama de raias

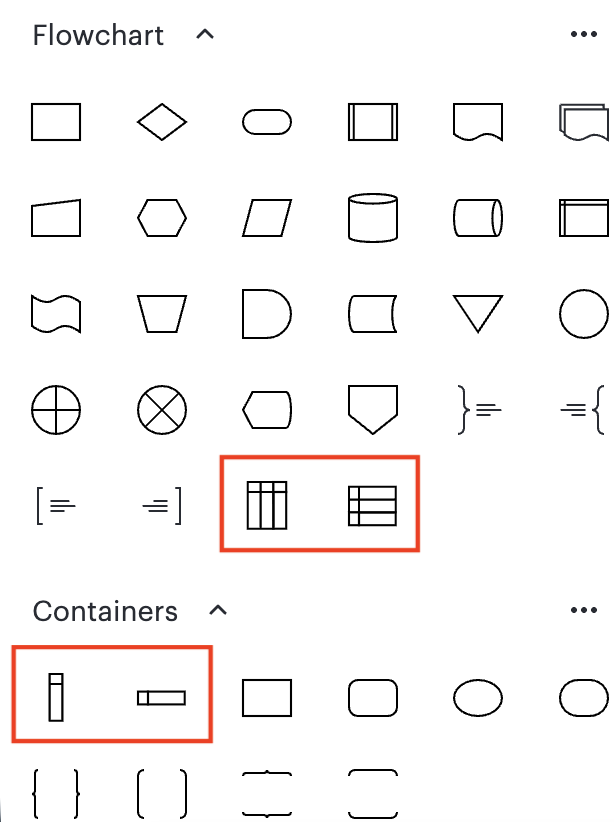

Comece um diagrama de raias do zero com uma raia; ou comece com uma piscina com três raias. Você encontra a forma com uma raia na biblioteca de formas "Contêineres"; e a forma de piscina com três raias na biblioteca de formas "Fluxograma".

Para adicionar raias ao menu "Formas":

Clique em Mais formas no canto inferior esquerdo do documento.
Digite "raias" na barra de busca.
Marque a opção "Formas de fluxograma".
Clique em Usar as formas selecionadas.

Adicionadas essas formas ao menu "Formas", você pode arrastar as formas das raias para a tela.

acesso

Saiba mais: você também pode acessar as raias pela biblioteca de formas UML. Essas raias têm funcionalidades ligeiramente diferentes das encontradas na biblioteca de formas "Fluxograma". Para aprender a acessar e a trabalhar com elas, confira a seção de raias UML abaixo.

Modifique as raias

Clique duas vezes no cabeçalho ou na margem de uma raia. Use o Painel Contextual que se abrirá no lado superior direito do espaço de trabalho para modificar a raia.

Na aba "Layout" do Painel Contextual, você pode usar:

Ordem para organizar objetos na frente ou atrás das pistas de natação.
Layout assistido para organizar o conteúdo em um padrão de grade ajustável e expandir automaticamente a faixa de espaço conforme o conteúdo é adicionado.
As setas para cima e para baixo ao lado de "Raias" para adicionar ou apagar raias da raia-base.
- As faixas serão adicionadas ou apagadas do lado oposto da base da piscina (lado direito de uma piscina vertical ou fundo de uma piscina horizontal).
A opção "Orientação" para girar as raias e alternar entre colunas verticais e filas horizontais.
Opções de orientação de texto para ajustar o rótulo.
Os ícones das amostras de cores para modificar a cor do cabeçalho e das raias.

Nota: Você também pode vincular os dados à sua raia na guia “Dados” do Painel Contextual.

Formate rótulos

Personalize os rótulos para categorizar as raias. Para mudar os rótulos das raias:

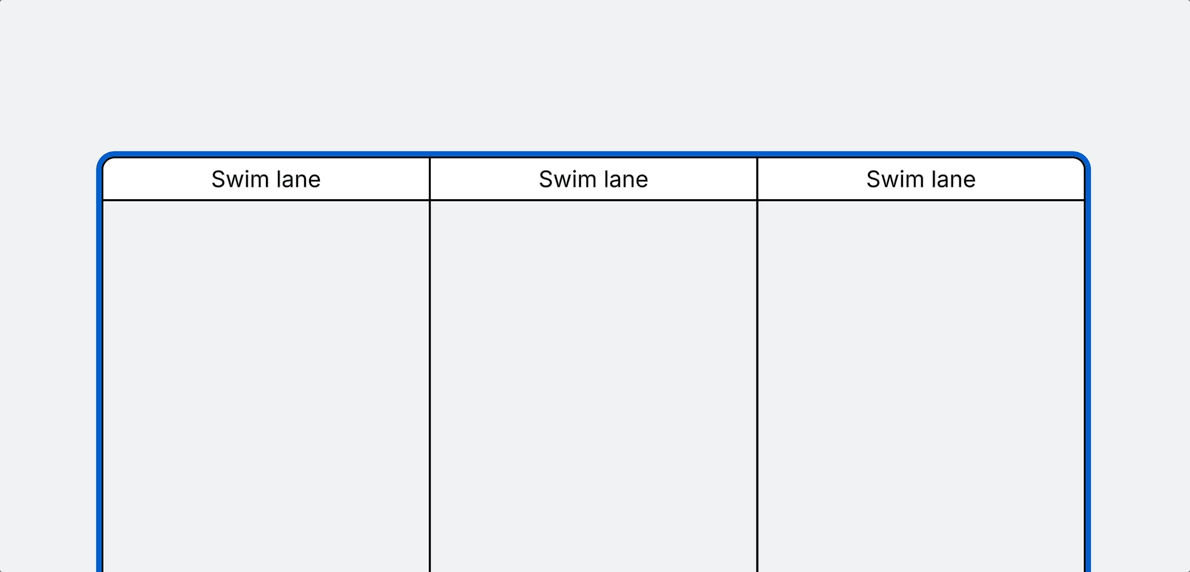

Clique duas vezes em um lugar dentro do cabeçalho para destacar o texto.
Digite um novo rótulo.

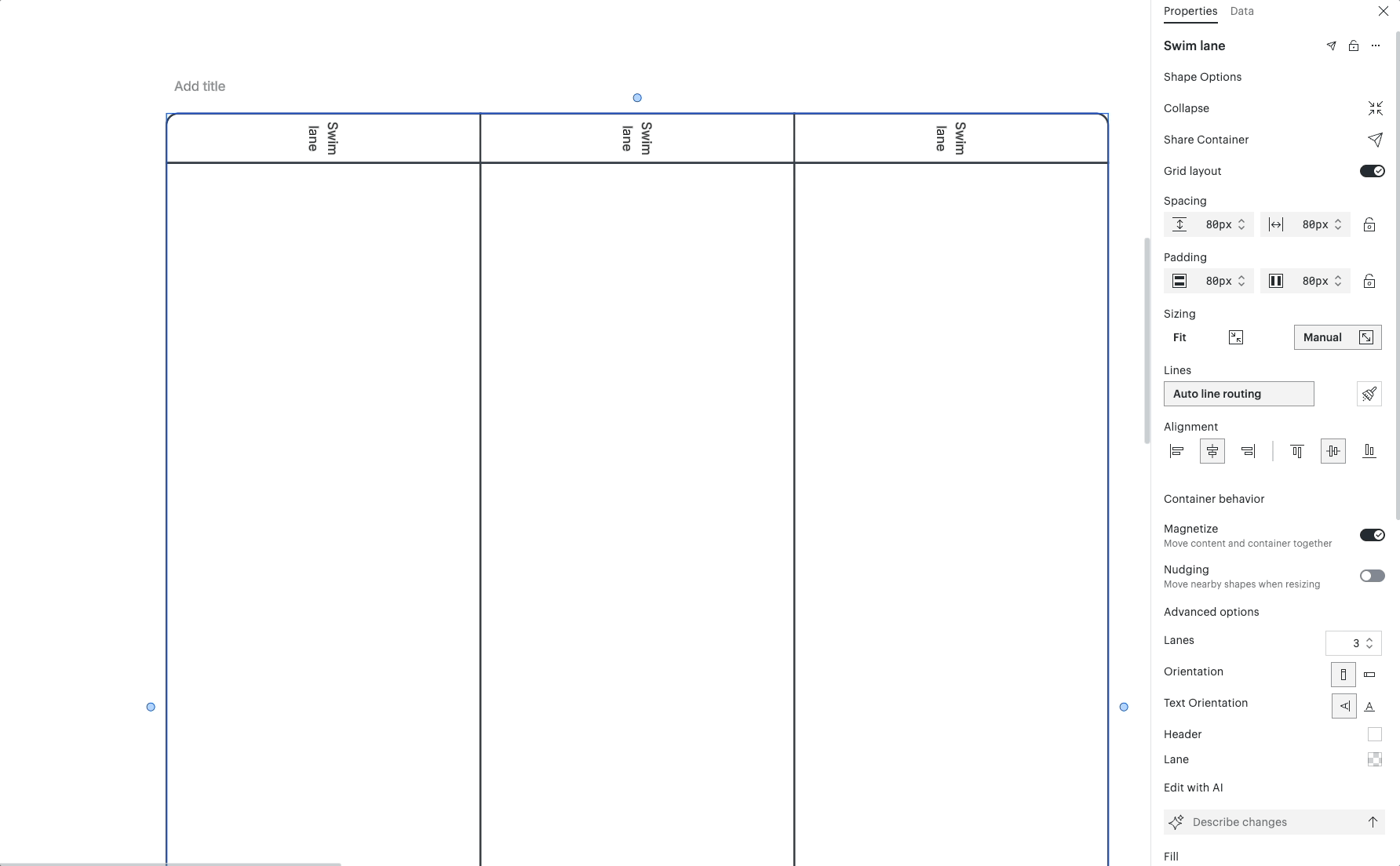

Mude a orientação do rótulo

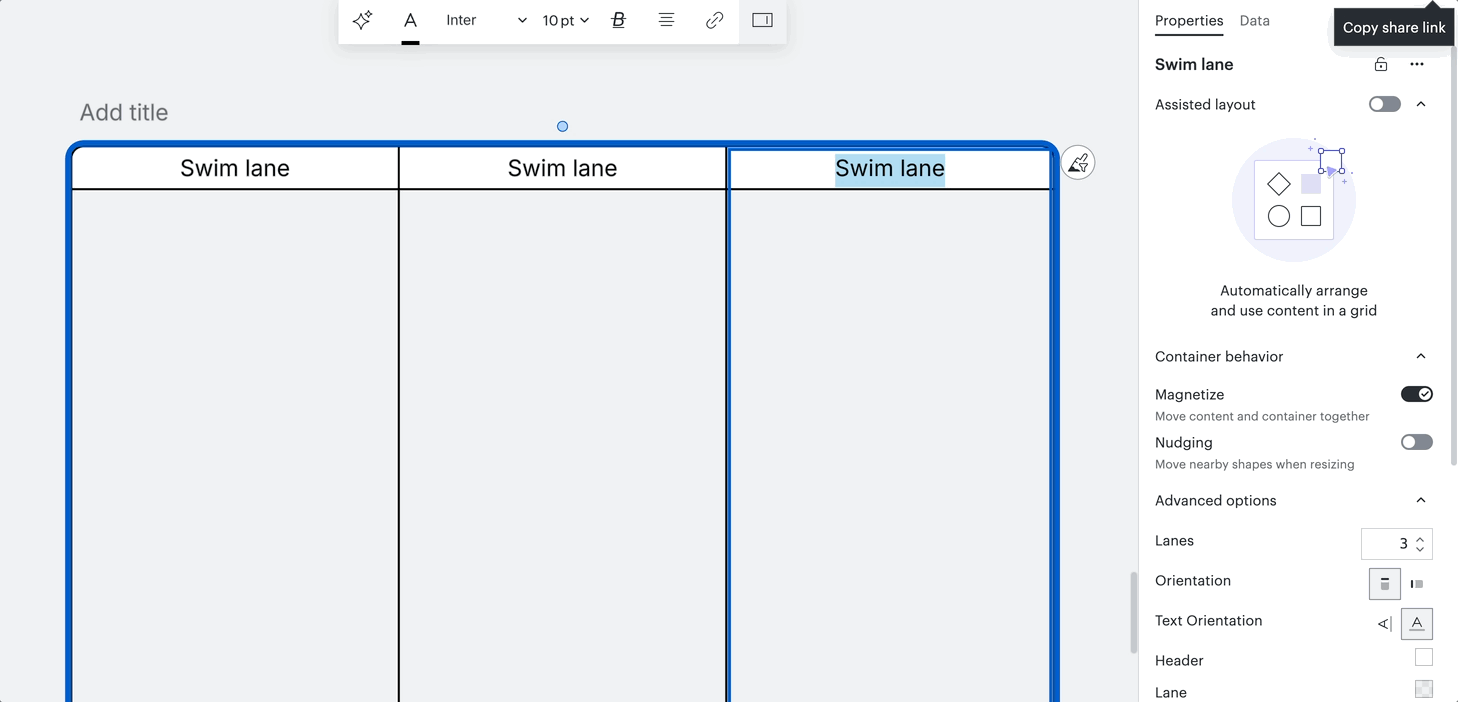

Clique duas vezes no cabeçalho ou na margem para selecionar a raia.
Navegue até "Opções avançadas" no painel contextual.
Selecione a opção vertical ou horizontal em “Orientação do texto".

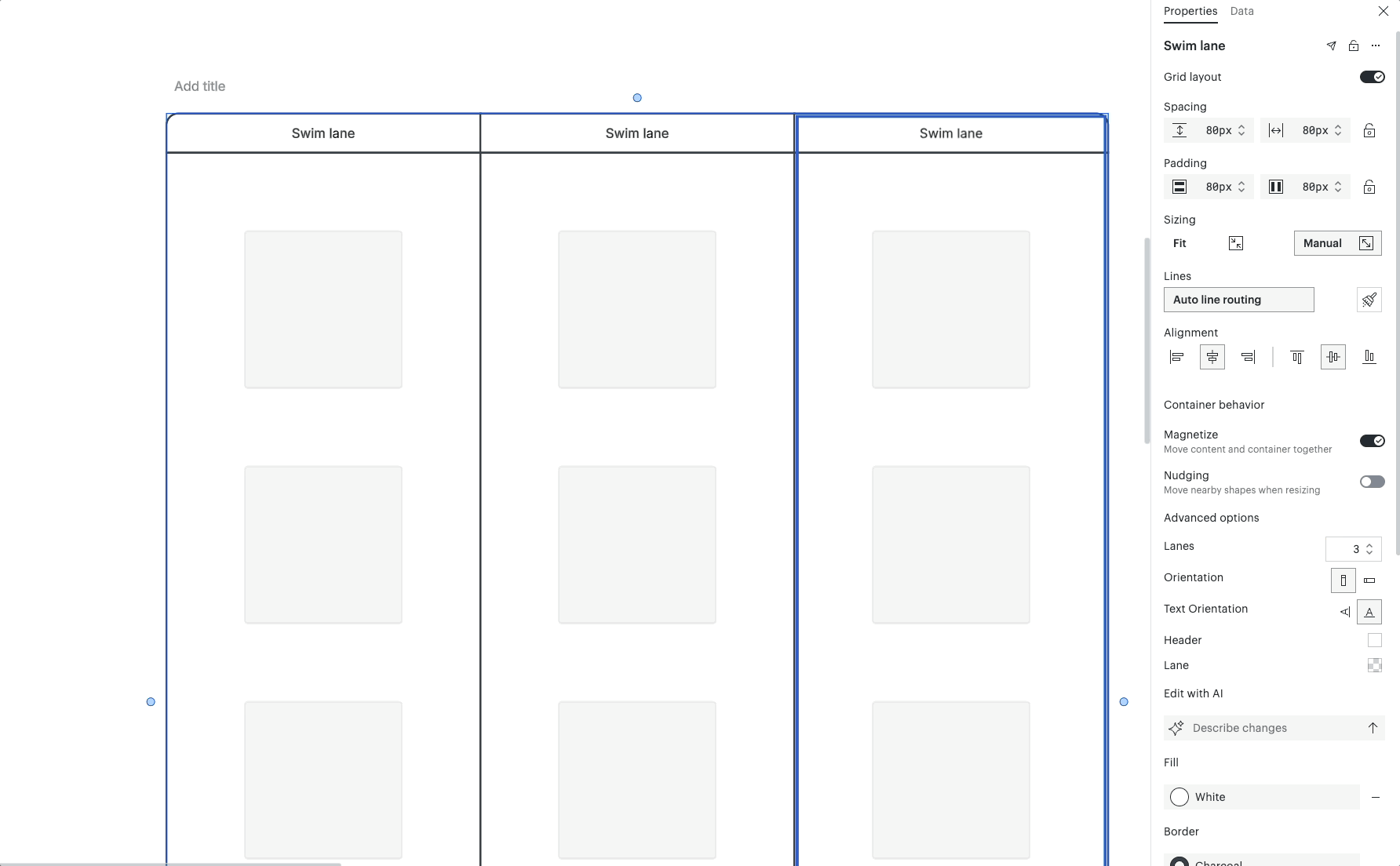

Adicione cor

Para modificar a cor de uma raia:

Selecione uma raia.
Navegue até o Painel contextual.

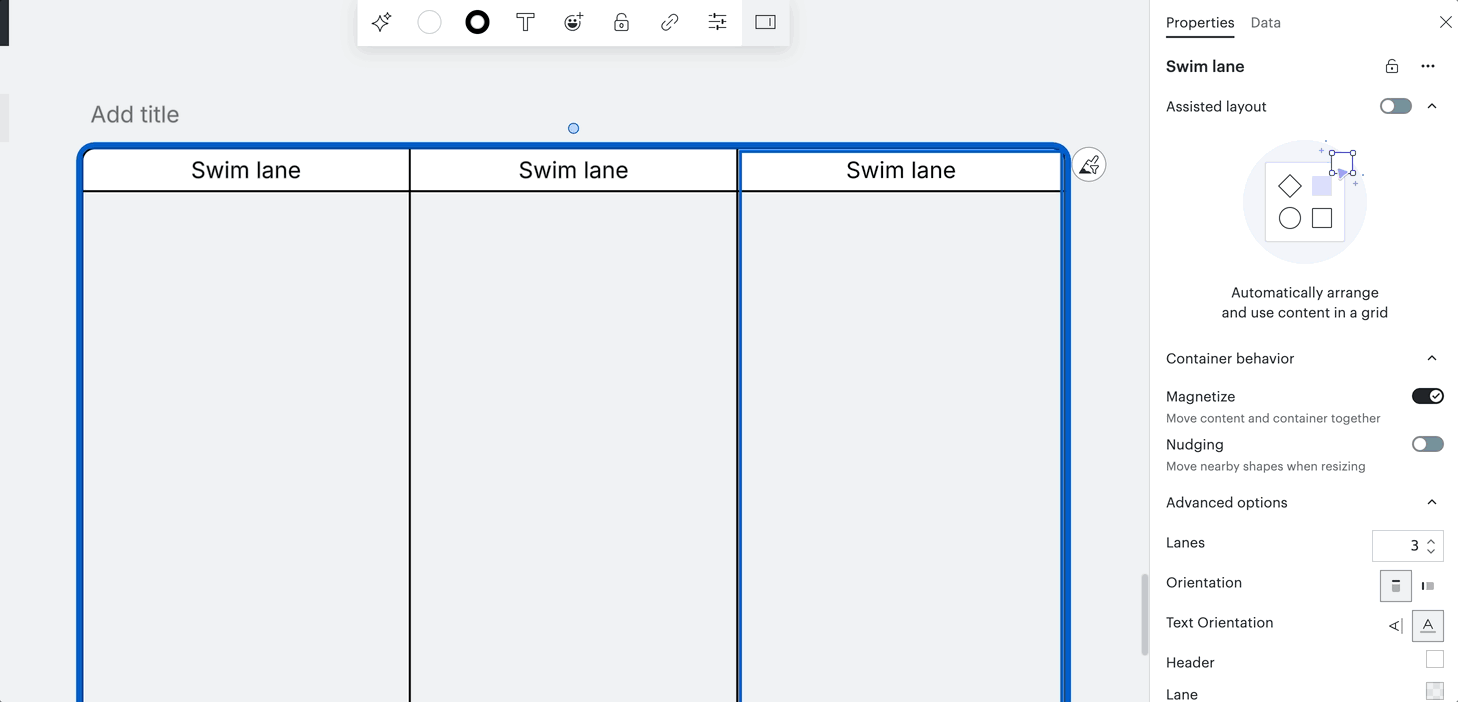

Em "Opções avançadas" selecione a amostra de cores da raia.
Selecione uma cor.

Para ajustar a cor do cabeçalho de uma raia:

Selecione uma raia.
Navegue até o Painel contextual.
Em "Opções avançadas" selecione a amostra de cores do cabeçalho.
Selecione uma cor.

personalizar

Saiba mais: confira o artigoAdicionar e personalizar formas no Lucidchart para saber mais sobre como trabalhar com cores.

Modifique as piscinas

Para criar uma piscina, adicione raias ao diagrama ou arraste a piscina de três raias do menu Formas. Clique uma vez no cabeçalho ou na borda de uma raia para selecionar a piscina inteira e use o painel contextual que se abre na parte superior direita da barra de formatação para fazer as edições. Leia as seções seguintes para obter instruções para redimensionar, mover, magnetizar e reformatar piscinas.

Ajuste o tamanho

Passe o cursor sobre a margem da piscina. O cursor aparecerá como uma seta de duas pontas perpendicular à margem.

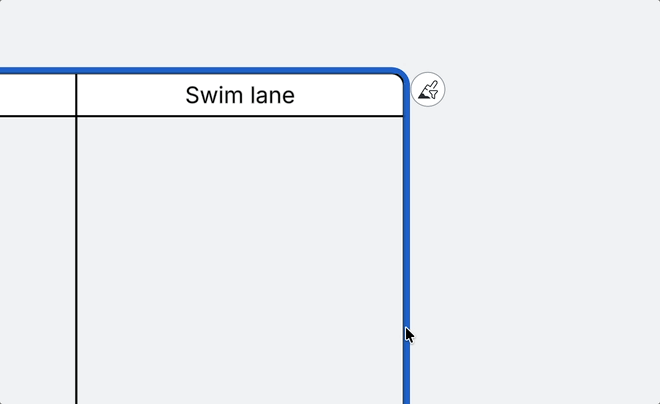

Clique e arraste a margem para ajustar o tamanho da raia ou piscina.

Atenção: só é possível ajustar o tamanho de uma raia pela margem superior ou direita. O ajuste da margem esquerda ou inferior altera o tamanho da raia adjacente.

ajuste o tamanho

Mova

Passe o cursor sobre o cabeçalho da raia. O cursor aparecerá como uma seta de quatro pontas.

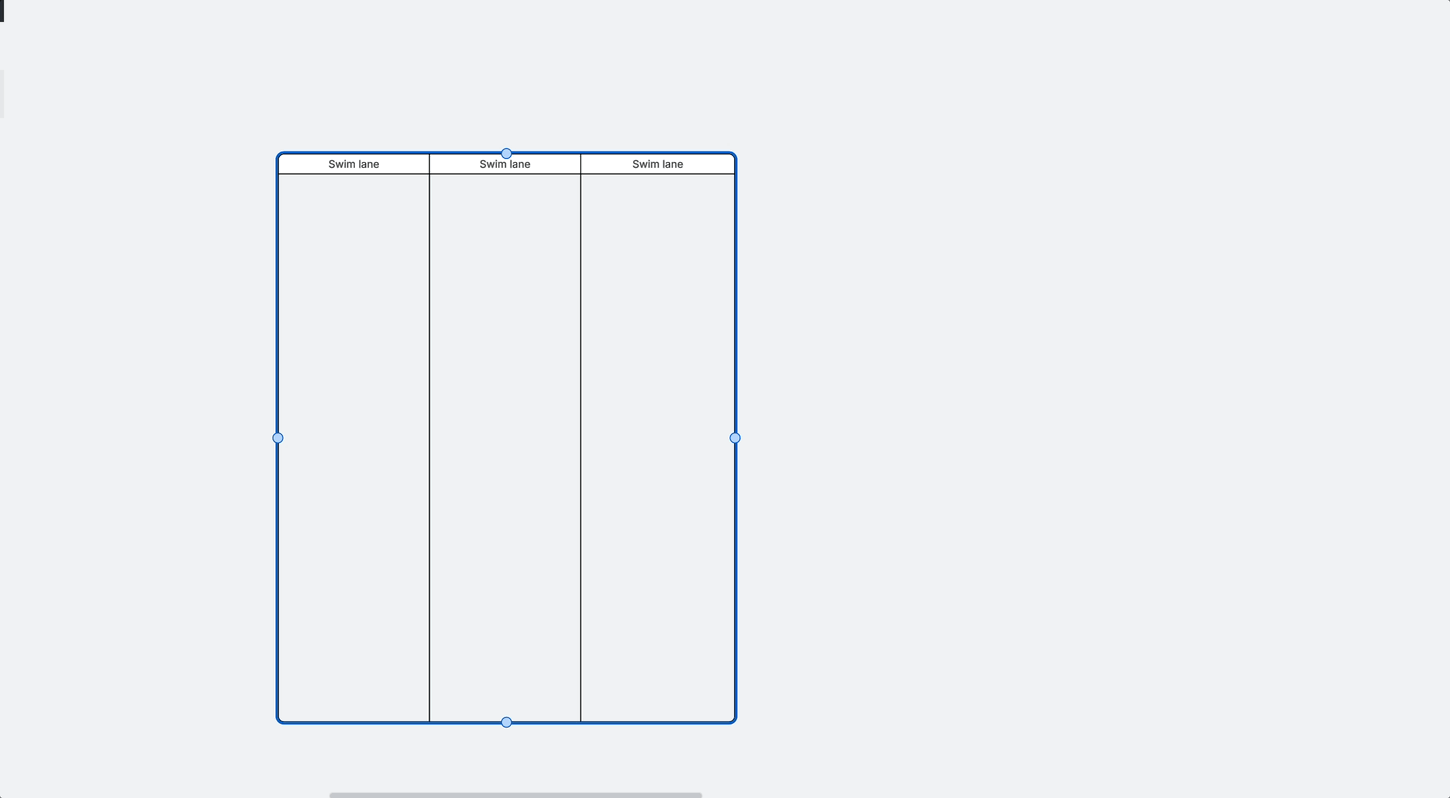

Clique e arraste a forma da raia para outra área na tela.

Dica: precisa de espaço para mais formas em uma pista de natação? Mantenha pressionada a tecla " Shift " e clique com o botão direito do mouse e arraste o cursor para expandir o conteúdo existente da pista de natação.

Magnetize

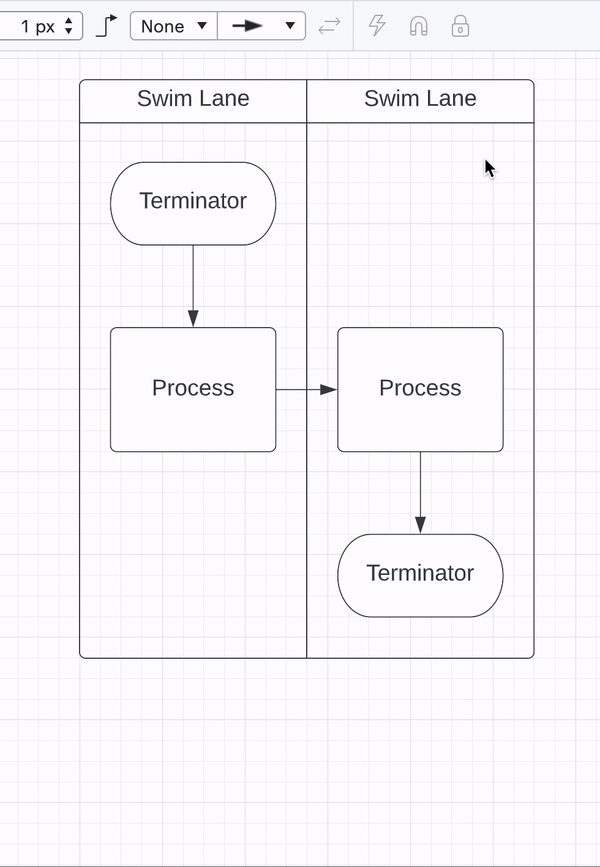

Magnetize os objetos em forma de raia para que eles continuem conectados quando você os move. Para magnetizar uma raia:

Selecione o cabeçalho ou a margem da raia.
Clique no ícone Magnetizar na barra de formatação.
Arraste a raia para um local diferente.

Reformate

Altere a ordem das raias ou exclua completamente uma raia. Clique com o botão direito do mouse no cabeçalho de uma raia ou piscina para ver as opções de formatação. No menu com o botão direito do mouse, você pode selecionar:

Mover a faixa para esquerda ou Mover a faixa para direita (raias verticais).
Mover a raia para cima ou Mover a raia para baixo (raias horizontais).
Excluir a raia para excluir a raia e o conteúdo dela da piscina.
Apagar para apagar a forma da raia, mas manter o conteúdo no canvas.

Raias UML

Crie raias multidimensionais com a biblioteca de formas UML. Para acessar as raias UML:

Clique em Mais formas no canto inferior esquerdo do documento.
Procure "UML" e expanda a biblioteca de formas UML.
Marque a opção "Estado/atividade UML".
Clique em Usar formas selecionadas.

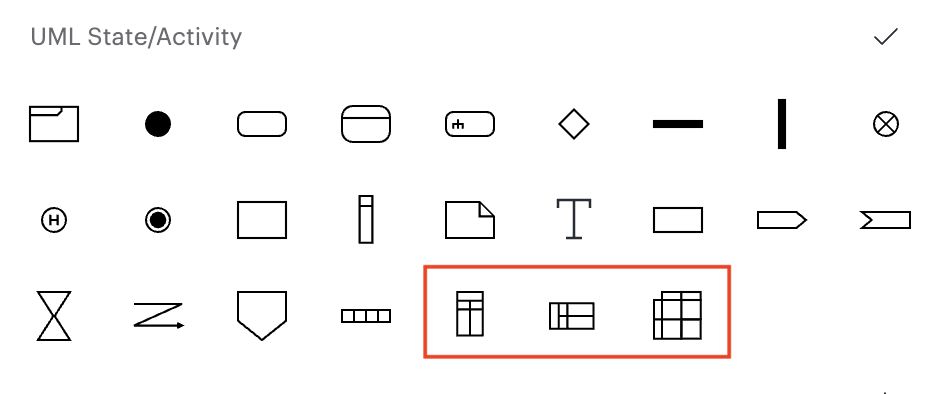

Navegue até a seção "Estado/Atividade UML" do menu Formas e escolha um diagrama de raias multidimensionais.
Arraste uma forma para o canvas.

Perguntas frequentes

Como destacar e editar uma raia?

Como as raias são formas de contêiner, é necessário selecionar o cabeçalho ou a margem para destacar toda a forma. Para selecionar uma raia específica, clique duas vezes no cabeçalho ou em qualquer lugar ao longo da margem da raia. Clique uma vez no cabeçalho ou na margem para selecionar a piscina inteira.

Posso combinar raias específicas em uma só forma?

Sim. Para combinar pistas de natação individuais em uma piscina, use o recurso Grupo. Saiba mais em nosso artigoAdicionar e personalizar formas no Lucidchart .

Se eu apagar uma raia do diagrama, o conteúdo também é apagado?

Não. Quando você apagar uma raia, o conteúdo continua no canvas. Para isso, clique com o botão direito do mouse no cabeçalho da raia e selecione Apagar (ou selecione a raia e pressione "Delete" no teclado). Para apagar tanto a raia quanto o conteúdo dela, clique em Excluir raia no menu do botão direito do mouse.
