Verbeter de organisatie van je procesdiagrammen door zwembanen toe te voegen.

Gratis	Individueel	Team	Onderneming	FedRAMP

Zie het artikel Je Lucid-account upgraden voor instructies om te upgraden.

Inleiding tot zwembanen

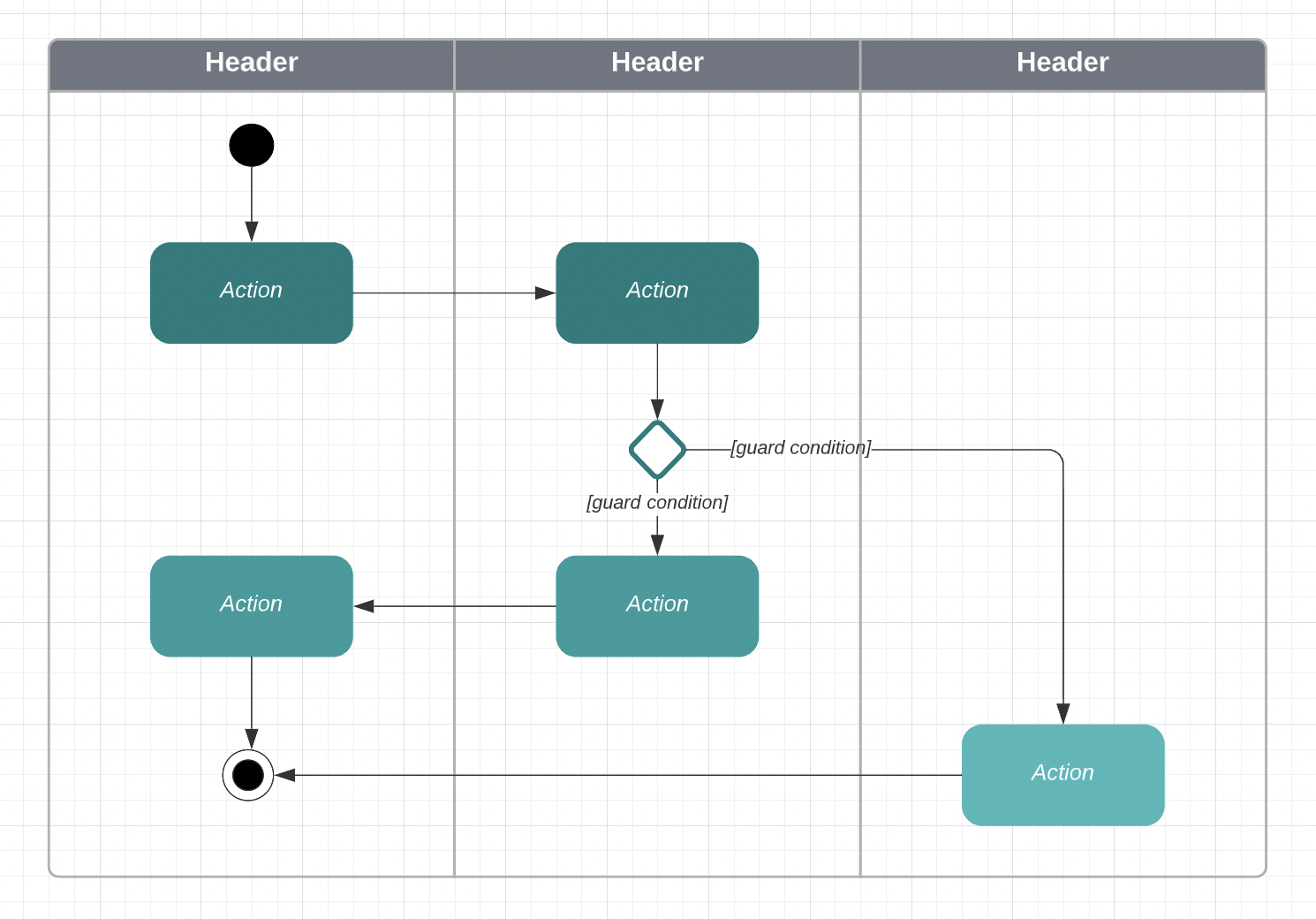

Zwembanen zijn containervormen die objecten organiseren in een processtroomschema. Een zwembaanschema bestaat uit een of meer zwembanen, inclusief de inhoud van de banen. Enkele voorbeelden van veel voorkomende swim lane use cases zijn om mensen te sorteren op basis van verantwoordelijkheden of om een proces in fasen te scheiden.

zwemmen

Bekijk deze algemene termen om meer te weten te komen over zwembanen:

Zwembaan: een individuele zwembaan containervorm.
Zwembad: bestaat uit een of meer zwembanen gecombineerd in één gegroepeerde vorm.
Kop: het gebied van het diagram dat het label bevat.
Label: de tekst in de koptekst van de zwembaan.
Basisbaan: de meest linkse baan (voor verticale banen) of bovenste baan (voor horizontale banen) in een zwembad.
Basiszijde: de meest linkse rand (voor verticale banen) of bovenrand (voor horizontale banen) in een zwembad.

Een zwembaandiagram maken

Begin met een van onze zwembaansjablonen of maak een zwembaanschema vanaf nul. Om te leren hoe, leest u de volgende secties.

Een sjabloon gebruiken

Er zijn veel zwembaansjablonen beschikbaar om uw ideeën in een bestaande structuur in te passen.Volg deze stappen om een zwembaansjabloon aan te passen:

Navigeer naar de Lucid-startpagina.
Klik op sjabloon in het navigatiemenu linksonder in het scherm.
Zoek op "zwembanen".
Selecteer een sjabloon.
Klik op Sjabloon gebruiken.

Bouw uw eigen zwembaanschema

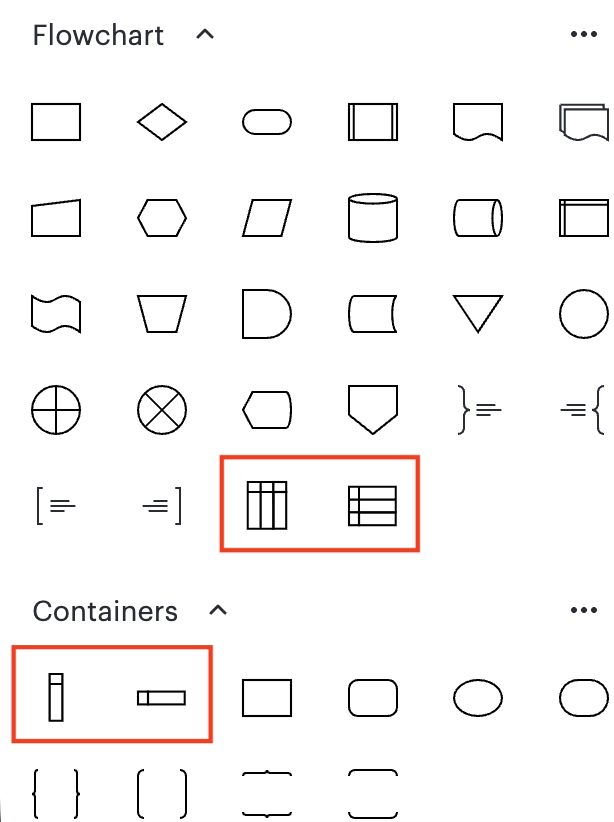

Begin een zwembaanschema vanaf nul met een enkele baan of begin met een zwembad met drie banen. U vindt de vorm met één baan in de vormbibliotheek "Containers" en de vorm met drie banen in de vormbibliotheek "Flowchart".

Volg deze stappen om zwembanen toe te voegen aan het menu Vormen:

Klik op Meer vormen in de linkerbenedenhoek van het document.
Typ 'zwembanen' in de zoekbalk.
Vink het vakje naast "Stroomdiagramvormen" aan.
Klik op Geselecteerde vormen gebruiken .

Nu je deze vormen aan het menu Vormen hebt toegevoegd, kun je zwembaanvormen naar het canvas slepen.

toegang

Meer informatie: u heeft ook toegang tot zwembanen via de UML-vormbibliotheek. Deze zwembanen hebben een iets andere functionaliteit dan die in de vormbibliotheek "Stroomdiagram". Bekijk het gedeelte UML-zwembanen hieronder om te leren hoe u toegang krijgt tot en ermee kunt werken.

Zwembanen wijzigen

Dubbelklik op de kop of rand van een individuele baan. Gebruiken het contextuele paneel dat wordt geopend vanaf de rechterbovenhoek van de werkruimte om de baan te wijzigen.

toegang

Ophet tabblad „Indeling” van het contextpaneel kun je het volgende gebruiken:

Opdracht om objecten voor of achter zwembanen te rangschikken.
De pijlen omhoog en omlaag naast "Banen" om banen toe te voegen aan of te verwijderen uit de basisbaan.
- Banen worden toegevoegd aan of verwijderd aan de andere kant van de basiszijde van het zwembad (rechterkant van een verticaal zwembad of bodem van een horizontaal zwembad).

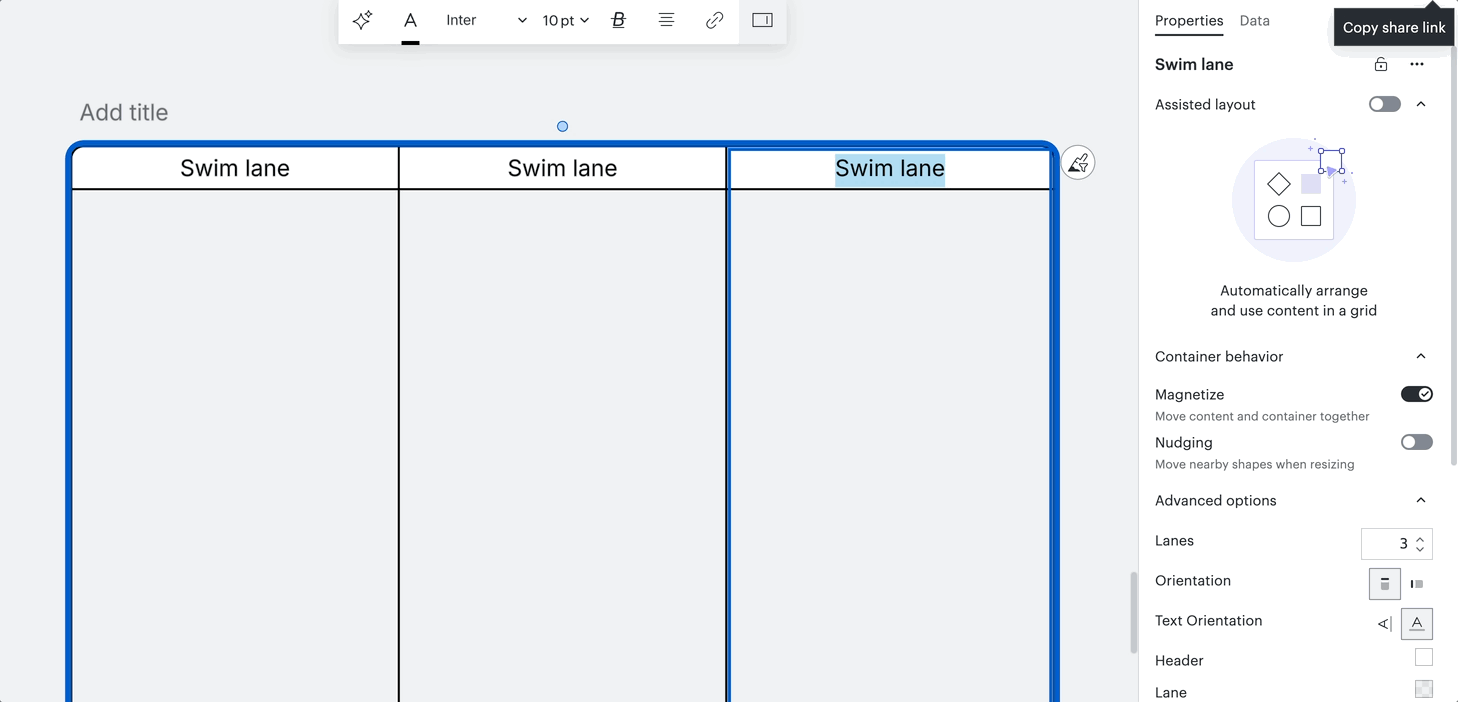

De optie Oriëntatie om uw zwembaan/zwembanen te roteren en te schakelen tussen verticale kolommen en horizontale rijen .
Opties voor tekstoriëntatie om het label aan te passen.
De kleurstaalpictogrammen om de kop- en baankleur te wijzigen.

Let op: U kunt ook gegevens koppelen aan uw zwembaan in het tabblad "Gegevens" van het contextuele paneel.

Labels opmaken

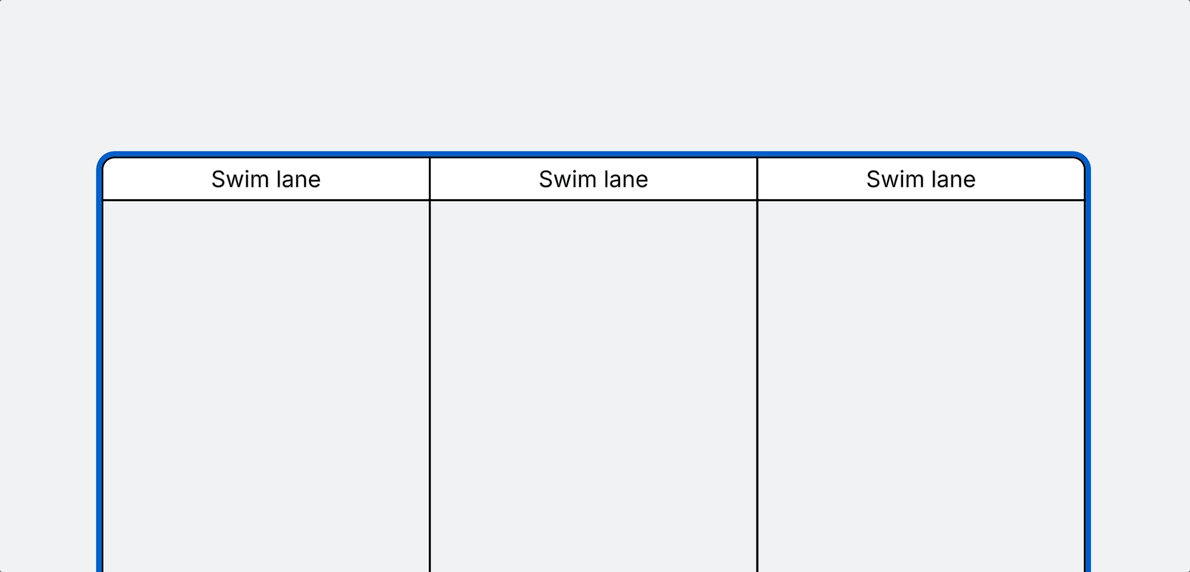

Personaliseer labels om je zwembanen te categoriseren. Zwembaanlabels wijzigen:

Dubbelklik ergens in de koptekst om de tekst te markeren.
Typ een nieuw label.

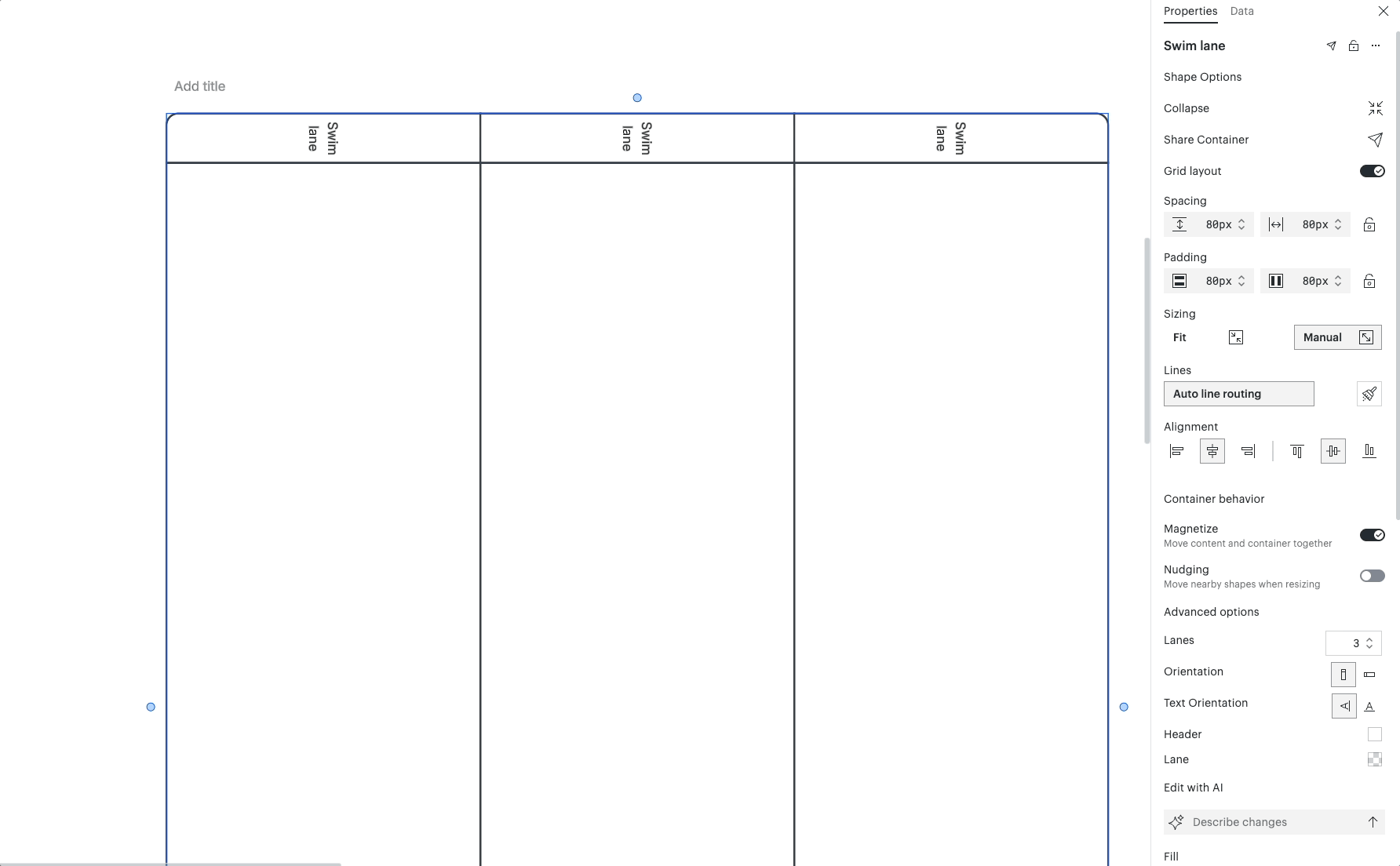

Wijzig de oriëntatie van het label

Dubbelklik op de koptekst of rand om de zwembaan te selecteren.
Navigeer naar "Geavanceerde opties" in het contextvenster.
Selecteer de verticale of horizontale optie onder "Tekstoriëntatie".

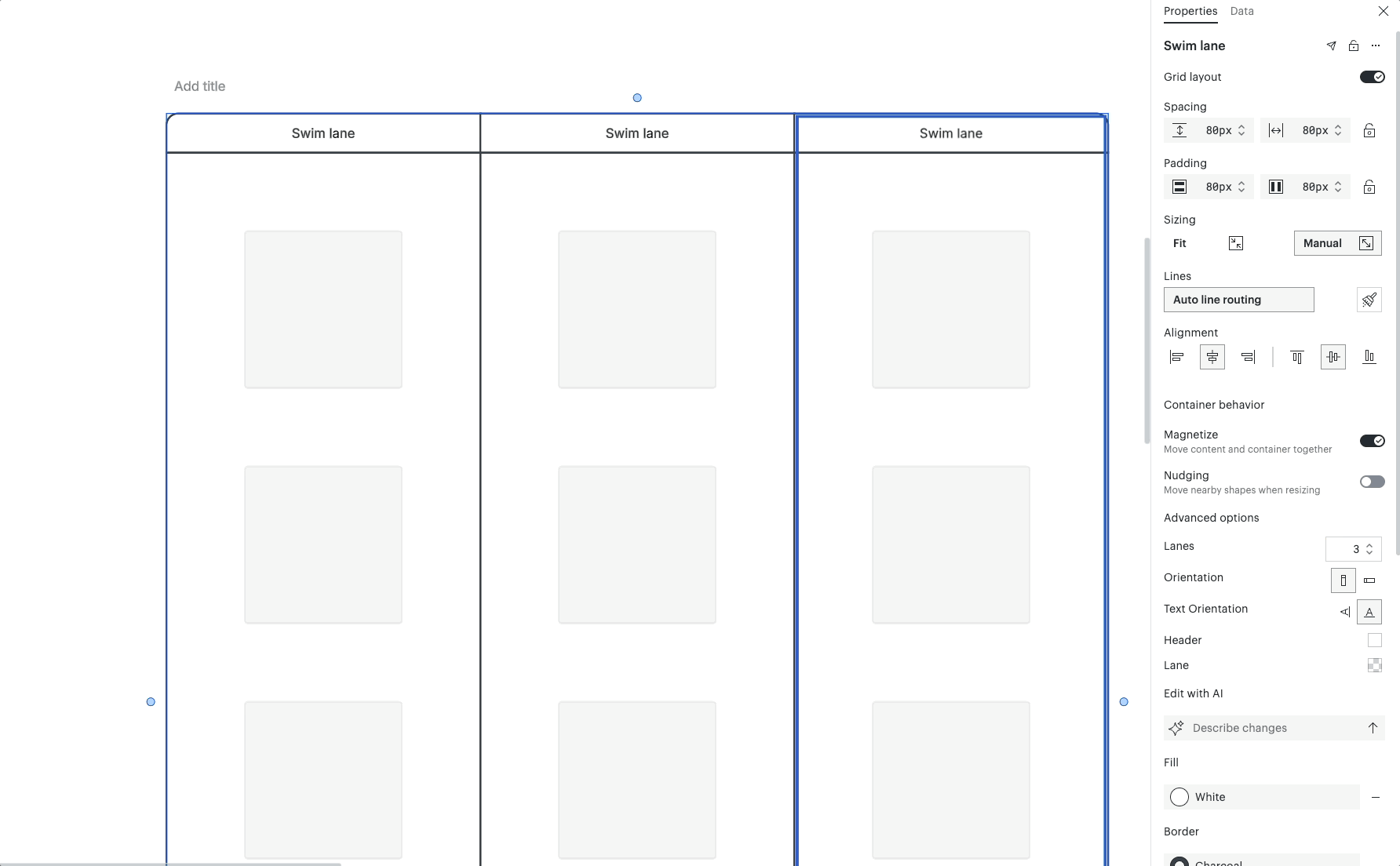

Kleur toevoegen

Volg deze stappen om de baankleur van een zwembaan te wijzigen:

Kies een zwembaan.
Navigeer naar het Contextuele paneel.
Selecteer onder "Geavanceerde opties" de baankleurstaal.
Selecteer een kleur.

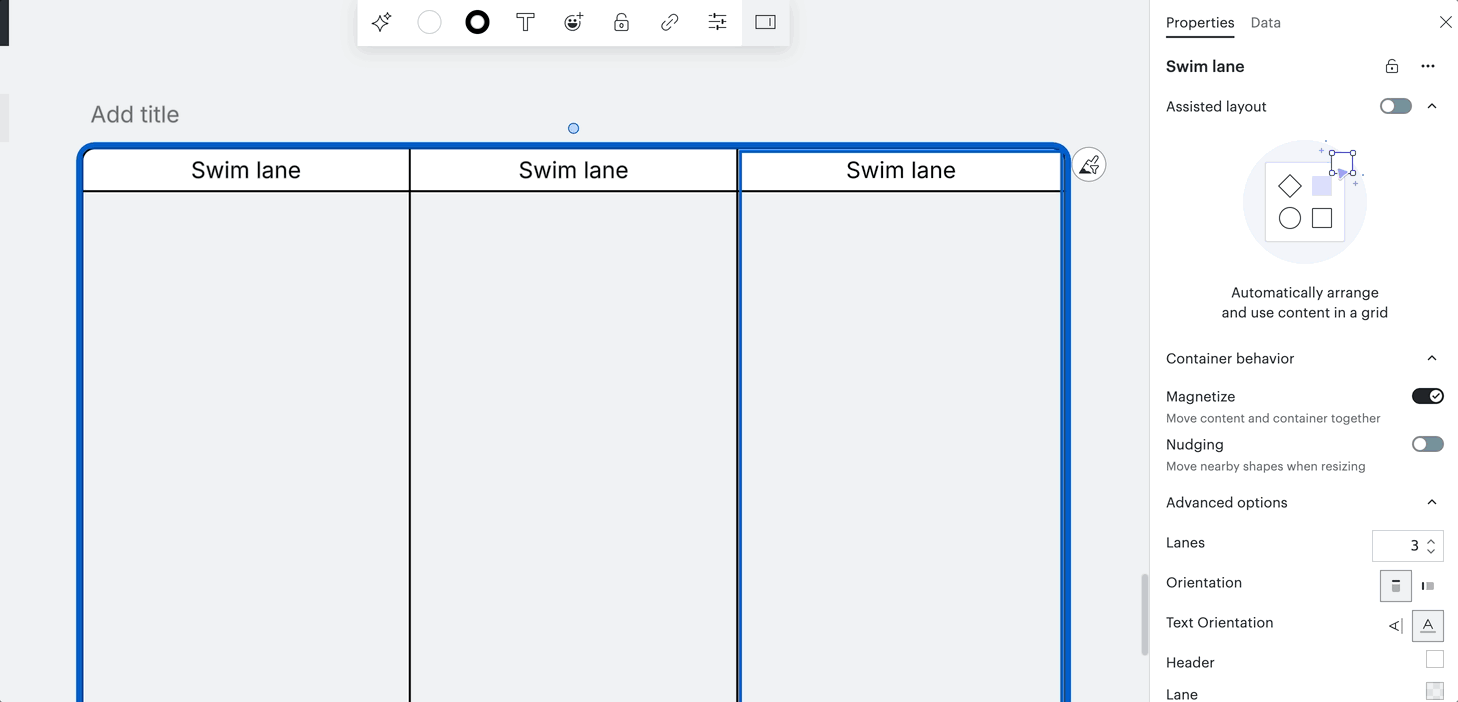

Volg deze stappen om de kleur van de koptekst van een zwembaan te wijzigen:

Kies een zwembaan.
Navigeer naar het Contextuele paneel.
Selecteer onder "Geavanceerde opties" de kleurstaal voor de koptekst.
Selecteer een kleur.

aanpassen

Meer informatie: bekijk het artikelVormen toevoegen en aanpassen in Lucidchart voor meer informatie over het werken met kleuren.

Zwembaden wijzigen

Om een zwembad te maken, voegt u meer zwembanen toe aan uw diagram of sleept u het zwembad met drie banen uit het Vormen-menu. Klik eenmaal op de kop of rand van een zwembaan om het hele zwembad te selecteren en te gebruikenhet contextuele paneel dat rechtsboven in de opmaakbalk wordt geopend om bewerkingen uit te voeren. Lees de volgende secties voor instructies voor het wijzigen van de afmetingen, het verplaatsen, het magnetiseren en het opnieuw formatteren van zwembaden.

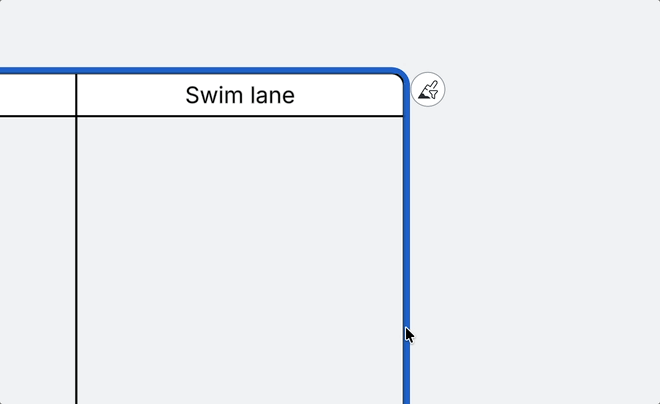

Formaat wijzigen

Beweeg je cursor over de rand van het zwembad. Je cursor wordt weergegeven als een pijl met twee koppen loodrecht op de rand.
Klik en sleep de rand om de grootte van de zwembaan of het zwembad te wijzigen.

Opmerking: het is alleen mogelijk om de grootte van een zwembaan aan te passen vanaf de boven- of rechterrand. Door de linker- of onderrand aan te passen, verandert de grootte van een aangrenzende zwembaan.

formaat wijzigen

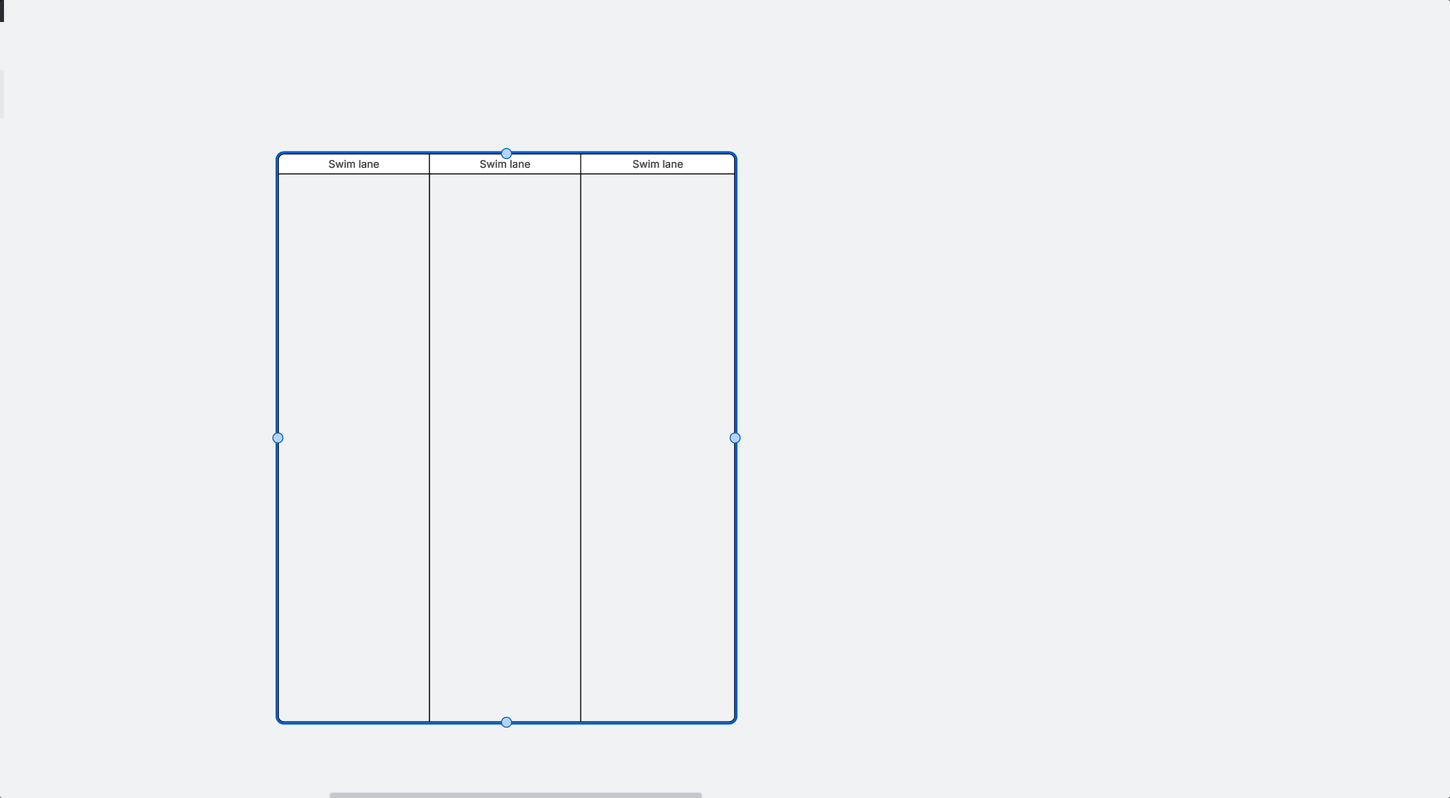

Verplaatsen

Beweeg je cursor over de kop van je zwembaan. Je cursor wordt weergegeven als een pijl met vier punten.
Klik en sleep de zwembaanvorm naar een ander gebied van het tekenvel.

Tip: Heeft u ruimte nodig voor meer vormen in een zwembaan? Houd "Shift" ingedrukt, klik met de rechtermuisknop en sleep uw cursor om de bestaande zwembaaninhoud uit te vouwen .

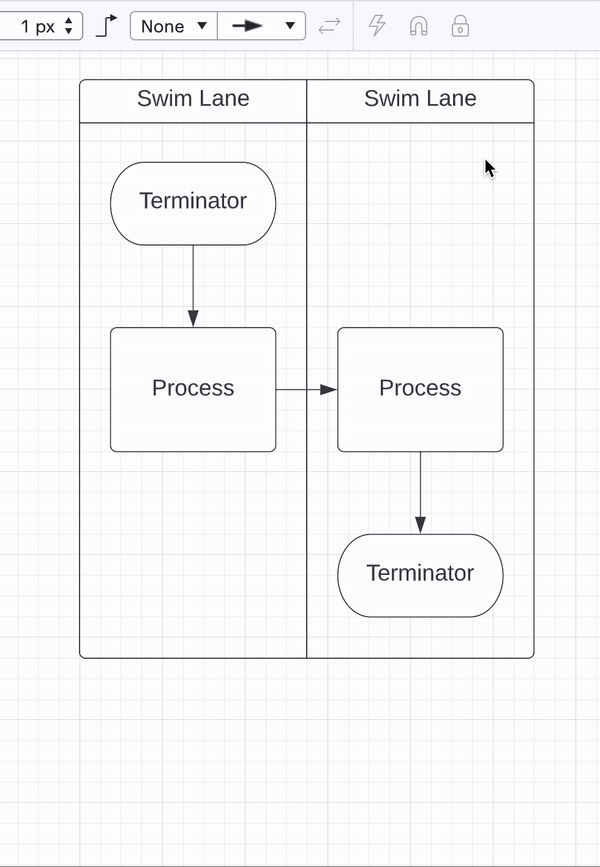

Magnetiseren

Magnetiseer objecten in de vorm van een zwembaan, zodat ze verbonden blijven wanneer je ze verplaatst. Volg deze stappen om een zwembaan te magnetiseren:

Selecteer de kop of rand van een zwembaan.
Klik op het pictogram Magnetiseren in de opmaakbalk.
Sleep de zwembaan naar een andere locatie.

Opnieuw indelen

Verander de volgorde van de zwembaan of verwijder een zwembaan in zijn geheel. Klik met de rechtermuisknop op de kop van een zwembaan of zwembad om de opmaakopties te zien. In het rechtermuisknopmenu kunt u het volgende selecteren:

Verplaats zwembaan naar links of Verplaats zwembaan naar rechts voor verticale zwembanen.
Verplaats zwembaan omhoog of Verplaats zwembaan omlaag voor horizontale zwembanen.
Baan verwijderen om de zwembaan en de inhoud ervan uit het zwembad te verwijderen.
Verwijderen om de vorm van de zwembaan te verwijderen maar de inhoud op het canvas te behouden.

UML-zwembanen

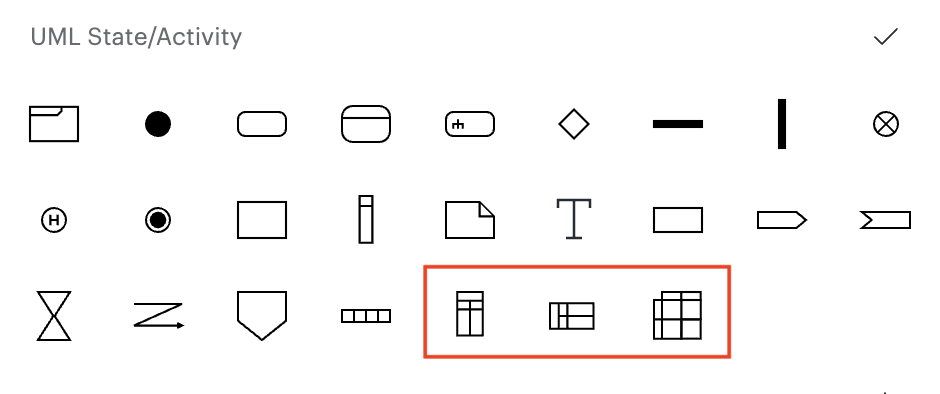

Creëer multidimensionale zwembanen met de UML-vormbibliotheek. Om toegang te krijgen tot UML zwemstroken, volgt u deze stappen:

Klik op Meer vormen in de linkerbenedenhoek van het document.
Zoek "UML" en vouw de UML vormenbibliotheek uit.
Vink het vakje naast "UML-status/activiteit" aan.
Klik op Geselecteerde vormen gebruiken .
Navigeer naar het gedeelte "UML-status/activiteit" van het menu Vormen en kies een multidimensionaal zwembaandiagram.
Sleep een vorm naar het canvas.

Veelgestelde vragen

Hoe kan ik een zwembaan markeren en bewerken?

Zwembanen zijn containervormen, dus u moet de koptekst of rand selecteren om de volledige vorm te markeren. Om een individuele baan te selecteren, dubbelklikt u op de kop van de baan of ergens langs de rand van de baan. Klik eenmaal op de kop of de rand om het hele zwembad te selecteren.

Kan ik individuele zwembanen combineren tot één vorm?

Ja. Gebruik de groepsfunctie om individuele zwembanen te combineren tot een zwembad. Lees meer in ons artikelVormen toevoegen en aanpassen in Lucidchart .

Als ik een zwembaan uit mijn diagram verwijder, wordt de inhoud dan ook gewist?

Nee. Wanneer u een zwembaan verwijdert, blijft de inhoud ervan op het canvas staan. Om dit te doen, klikt u met de rechtermuisknop op de kop van de zwembaan en selecteert u Verwijderen (of selecteert u de zwembaan en drukt u op Verwijderen op uw toetsenbord). Als u zowel de zwembaan als de inhoud ervan wilt wissen, klikt u op Verwijder baan in het rechtsklikmenu.
