Welkom bij Lucidchart, een visuele werkruimte voor het maken van diagrammen, gegevensvisualisatie en samenwerking!

Dit artikel biedt enkele basisbronnen waarmee je aan de slag kunt. Het leidt je door de werkruimte, leert je hoe je een eenvoudig diagram kunt maken en aanpassen en maakt je vertrouwd met het brede scala aan functies die Lucidchart biedt.

Voor meer gedetailleerde artikelen over specifieke onderwerpen kunt u ons Lucidchart Helpcentrum raadplegen. Als je vragen wilt stellen die je hebt of van andere Lucid-gebruikers wilt leren, ga dan naar de Community.

Bekijk: Aan de slag met Lucidchart

De startpagina

Wanneer u zich aanmeldt bij uw Lucid-account, wordt u naar uw startpagina genavigeerd. Hier kunt u documenten bekijken en ordenen, mappen maken en beheren, toegang krijgen tot sjablonen en bestanden importeren. Deze pagina dient ook als portaal naar de pagina met accountinstellingen, het Lucid-beheerpaneel, de integratiemarktplaatsen de Lucidchart-werkruimte.

Bekijk ons Lucid Home Page- artikel voor een uitgebreid overzicht.

Een document aanmaken

Je kunt helemaal opnieuw beginnen met diagrammen met een nieuw, leeg document, bouwen op basis van een Lucidchart-sjabloon of een bestand importeren van een ander ondersteund platform.

Volg deze stappen om een document te maken vanaf de startpagina:

Klik op + Nieuw in de linkerbovenhoek.
Beweeg over Lucidchart.
Selecteer een van de volgende opties:

Leeg document om een document helemaal opnieuw te beginnen.
Maak van sjabloon om de sjablonengalerij te openen en selecteer vervolgens een sjabloon om mee aan de slag te gaan.
Importeer en kies vervolgens uit Visio, Gliffy, Draw.io of Omnigraffle om een bestand te importeren. Bekijk voor meer informatie ons artikelBestanden importeren in Lucidchart .

Opmerking: Je kunt ook direct vanuit het werkblad een nieuw document maken door naar het menu Bestand te gaan, te klikken op Nieuw en Lucidchart te kiezen.

De onderdelen van de werkruimte

In de Lucidchart-werkruimte vindt alle magie van diagrammen plaats. Voordat je begint met maken, is het handig om vertrouwd te raken met de verschillende onderdelen van de werkruimte.

Fooi: Bespaar tijd met sneltoetsen. Om een lijst te zien van alle sneltoetsen die beschikbaar zijn in Lucid, druk je op "F1" op je toetsenbord terwijl je in een Lucid document bent.

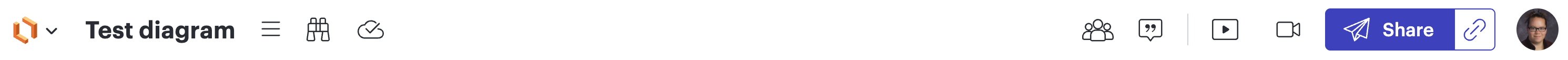

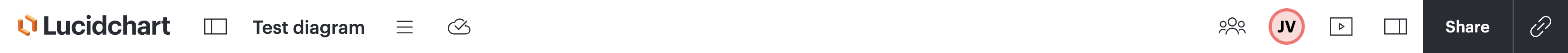

De koptekst

Vanuit de koptekst kun je klikken op:

Het Lucidchart -pictogram om terug te gaan naarde Documenten pagina of hefboom Universeel canvas om te schakelen tussen Lucid producten.
Titel van het document om het te hernoemen.
Het sterpictogram om het document aan je items met ster toe te voegen.
Het pictogram Opmerkingen om commentaar op het document te geven en ideeën met bijdragers te bespreken. Raadpleeg ons artikelCollaborate in Lucid voor meer informatie.
Het pictogram Presenteren om naar de presentatiemodus te gaan. Selecteer de vervolgkeuzelijst rechts van het huidige pictogram om dia's toe te voegen of te bewerken. Bekijk ons artikelEen presentatie maken in Lucid voor meer informatie.
Het videopictogram om de Loom-integratie te openen en een video op te nemen. Raadpleeg ons artikel Video opnemen in Lucidchart voor meer informatie.
Het pictogram Delen om het dialoogvenster Delen te openen, waarmee u bijdragers kunt uitnodigen of een deelbare link kunt maken. Bekijk voor meer informatie ons artikelDelen met medewerkers in Lucid .
De profielafbeelding of initialen in de rechterbovenhoek om uw profielfoto bij te werken, naar de pagina Accountinstellingen te navigeren of uit te loggen.

De menubalk

Selecteer een menu om een vervolgkeuzelijst met opties te openen:

Het menu Bestand bevat belangrijke functies zoals pagina-instellingen, documenten vergelijken , revisiegeschiedenis , documentstatus beheren, uw document exporteren/downloaden en publiceren.
Het menu Bewerken biedt opties om objecten te kopiëren en te plakken, de standaardstijl in te stellen, de spellingcontrole in te schakelen en de taal voor de spellingcontrole in te stellen, en zoeken en vervangen te gebruiken.
Met het menu Selecteren kun je verschillende groepen objecten in je document selecteren, bijvoorbeeld alle lijnen, alle vormen, lijnen met een specifieke kleur, enz. Hiermee kun je eenvoudig meerdere vormen of lijnen tegelijk opmaken.
Het menu Beeld biedt zoomopties en de optie om webGLuit te schakelen . Vanuit dit menu heb je ook de mogelijkheid om hulplijnen, linialen en marges te tonen of te verbergen.
Met het menu Invoegen kun je afbeeldingen, gifs, sjablonen en documentspecifieke informatie invoegen, bijvoorbeeld de naam van de maker, de aanmaakdatum en -tijd, de laatste wijzigingsdatum of het paginanummer.
Het menu Schikken bevat opties voor rangschikking, zoals vormen naar voren brengen of naar achteren sturen, vormformaten afstemmen, vormen uitlijnen en verdelen en vormen groeperen.
Met het menu Delen kunt u uw documentpubliceren of insluiten.
Het Help-menu biedt toegang tot onboarding-tutorials, een link naar het Lucidchart-helpcentrum, sneltoetsen en om nieuwe productupdates te zien.

Opmerking: Sommige opties kunnen grijs worden weergegeven, afhankelijk van wat op het canvas is geselecteerd. Zo zijn veel van de opties in het menu 'Indelen' van toepassing op groepen objecten, dus je kunt ze pas uitvoeren als je meerdere objecten op het canvas hebt geselecteerd.

Rechts van deze menu's zie je enkele extra pictogrammen. Dit zijn:

Het verrekijkerpictogram voor toegang tot Functie zoeken, waarmee je Lucidchart-functies in de werkruimte kunt vinden. Het hulpmiddel voor het zoeken naar functies zoekt in de werkruimte en het Hulpcentrum naar je vraag.
Het klokpictogram voor toegang tot de revisiegeschiedenis. Vanaf hier kunt u oude versies van uw document bekijken en herstellen.
Het Opslaan/Opgeslagen-pictogram geeft de opslagstatus van je document aan. Lucidchart slaat automatisch alle wijzigingen op die je in je document aanbrengt en slaat ze op in de cloud, dus dit woord zou automatisch moeten veranderen van "Opslaan" naar "Opgeslagen" telkens wanneer je je diagram bewerkt als je bent verbonden met een beveiligd netwerk.

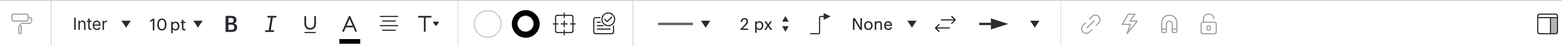

De opmaakbalk

Vanaf de opmaakbalk kunt u uw tekst, lijnen en vormen opmaken. U kunt ook geavanceerde opmaakhulpmiddelen gebruiken, zoals acties, vergrendelen en magnetiseren.

De opmaakopties van links naar rechts zijn:

Pijlpictogrammen om uw laatste wijziging ongedaan te maken of een ongedaan maken ongedaan te maken.
Het pictogram Verfformaat om de vormstijl te kopiëren en te plakken. Bekijk voor meer informatie ons artikel Vormen toevoegen en aanpassen in Lucidchart.
Tekstopmaak zoals kopteksten, lettertype, lettergrootte, vet, cursief, onderstrepen, tekstkleur, tekstuitlijning en andere tekstopties. Zie Tekst toevoegen en opmaken in Lucidchart voor meer informatie.
Vorm en lijnopmaak, zoals vulkleur, lijnkleur, lijndikte en -stijl, eindpunt, stijl en andere vormopties. Raadpleeg Vormen toevoegen en aanpassen in Lucidchart en Lijnen toevoegen en stylen in Lucidchart voor meer informatie.
Het Link To icoon om een vorm te linken naar een URL, Lucidchart pagina of ander Lucid document. Lees meer in ons artikel Een actie toevoegen of linken naar een vorm in Lucidchart.
Het pictogram Acties om acties aan een object toe te voegen. Je kunt meer te weten komen in ons artikel Een actie toevoegen of linken naar een vorm in Lucidchart.
Het pictogram Magnetiseren om vormen te magnetiseren naar een container, inclusief zwembanen in Lucidchart.
Het pictogram Vergrendelen om de grootte en positie, stijl of inhoud van een geselecteerde vorm te vergrendelen.

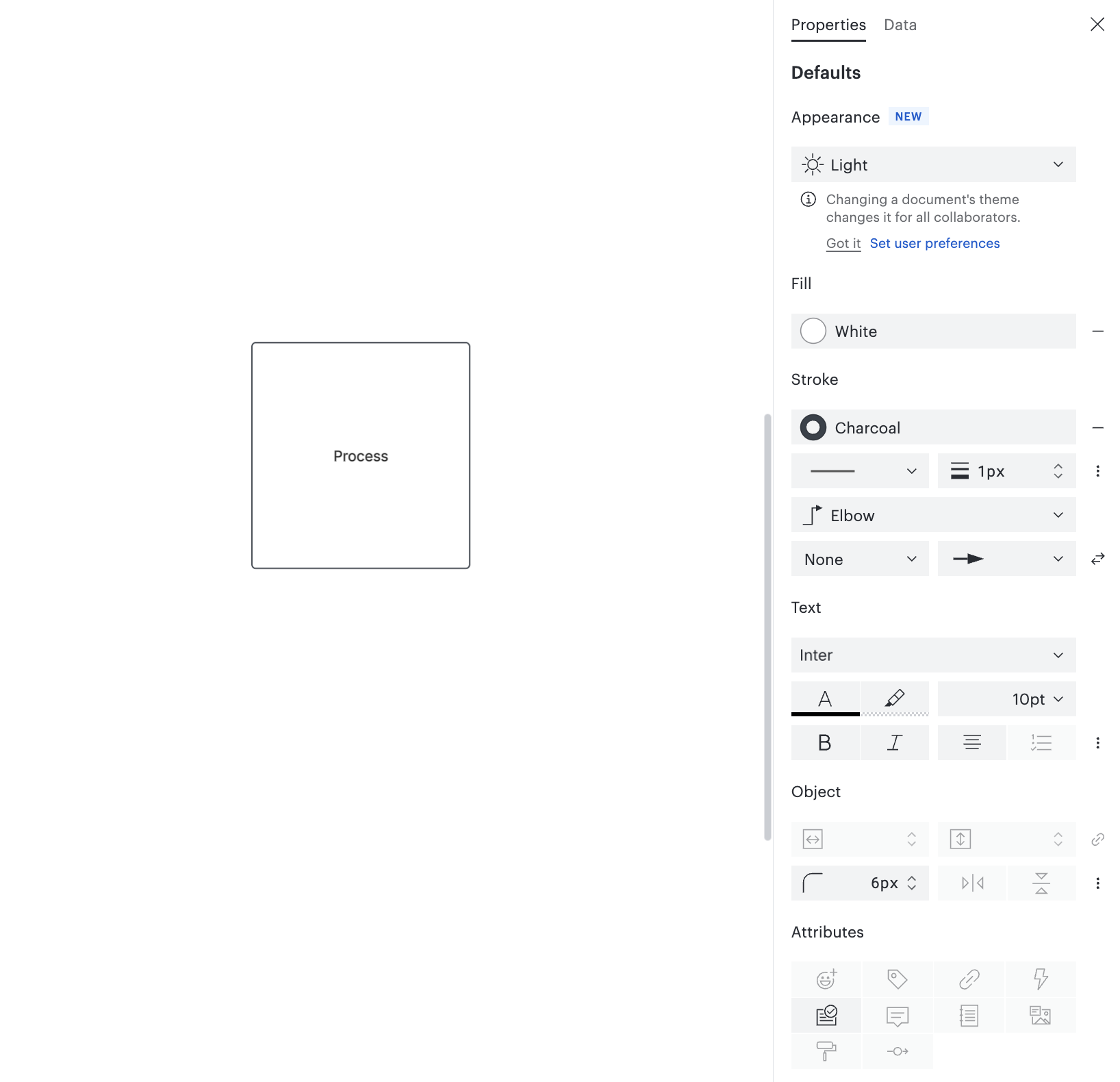

Het pictogram van het contextvenster uiterst rechts om toegang te krijgen tot geavanceerde vormopties.

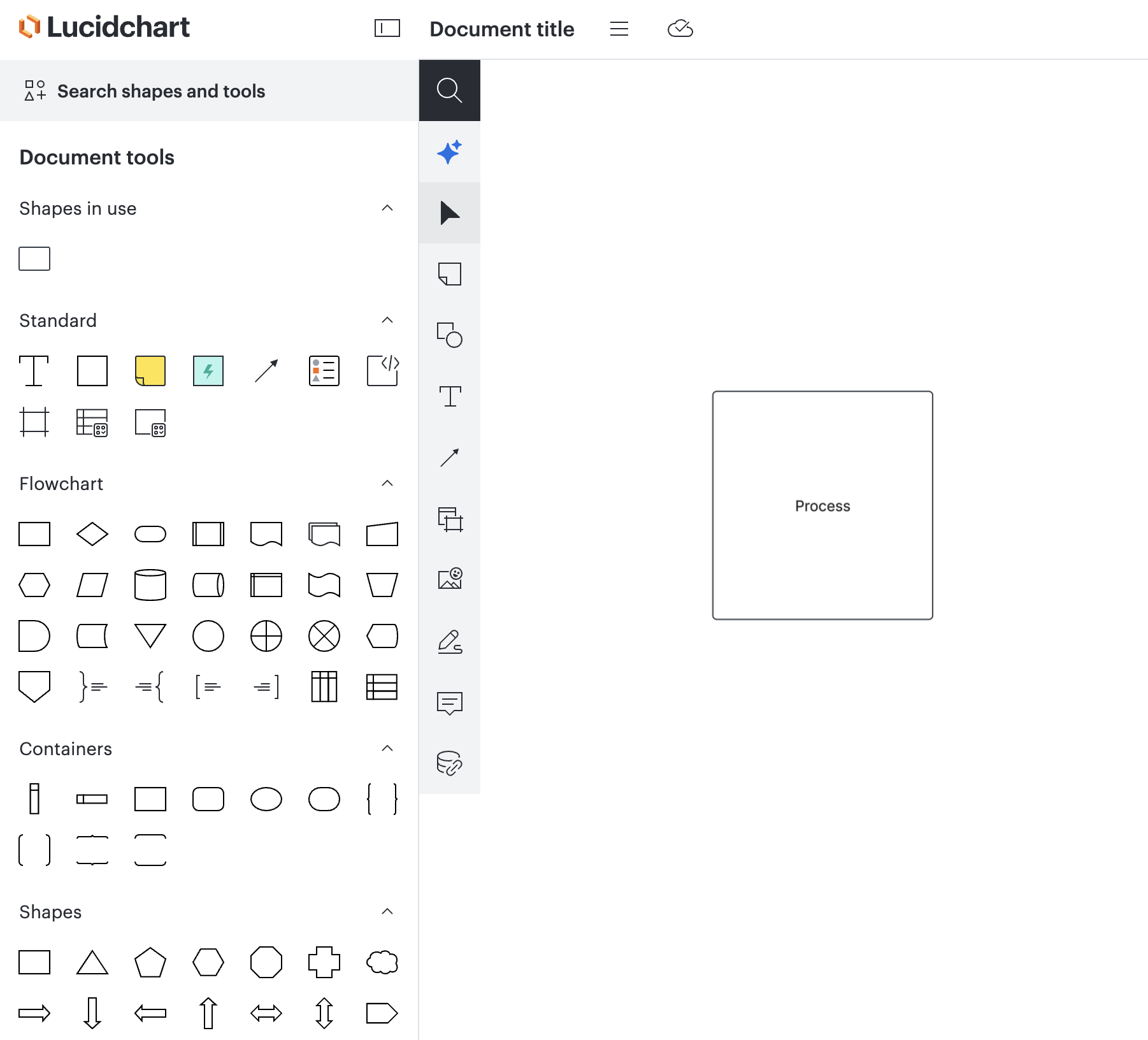

De primaire werkbalk

De Primaire werkbalk bevindt zich uiterst links in de werkruimte.

In de Primaire werkbalk ziet u mogelijk de volgende opties:

Het pictogram Sjabloongalerie om een kant-en-klaar sjabloon in het Lucidchart-document in te voegen.
In het paneel Stijlen kun je vooraf ingestelde en aangepaste Lucid-stijlen gebruiken om je document op te maken.
Het paneel Voorwaardelijke opmaak om voorwaardelijke opmaak toe te voegen in Lucidchart.
Het pictogram van het deelvenster Vormen om het vormmenu uit te vouwen of te sluiten.
- Standaard zie je de Standaard, Stroomdiagram en Basis vormbibliotheek. Je kunt meer bibliotheken toevoegen of aangepaste bibliotheken maken via de vormbibliotheekmanager, die je kunt openen door te klikken op Meer vorm onderaan het paneel.
- Herschik jouw vormbibliotheek door ze te verslepen, minimaliseer of uitvouw ze door op het pijltje links van hun naam te klikken en verwijder ze door op de "X" te klikken. Klik op het sterpictogram links van de "X" om een vormbibliotheek favoriet te maken. Starred vormbibliotheek wordt automatisch geopend bij elk nieuw document.
- Kies Gegevens importeren in het vormmenu om gegevens te importeren voor verschillende diagram typen. Sommige eenmalige gegevensimporten zijn beschikbaar voor gratis, individuele en teamplannen, zoals organigram, entiteitsrelatiediagram en mindmap. Gegevensvernieuwing is echter alleen beschikbaar voor Enterprise.
Het pictogram Containers om vormbibliotheken weer te geven die containers hosten.
Het pictogram van het deelvenster Afbeeldingen biedt opties voor het importeren van afbeeldingen, SVG's of gifs van uw computer. U kunt ook zoeken naar vormen, afbeeldingen of pictogrammen door op de zoekbalk te klikken en een trefwoord in te voeren. Zie Vormbibliotheken in Lucidchart voor meer informatie.
Het pictogram van het Gegevenspaneel om je gekoppelde gegevens toe te voegen of te bekijken. Dit is een functie die alleen voor ondernemingen is. Bekijk voor meer informatie ons document Gegevens koppelen aan een Lucidchart.
Het Visual Activity pictogram om interactieve activiteiten voor je team te maken. Kijk voor meer informatie op Aan de slag met Visual Activity.
Het pictogram Breakoutborden om Breakoutborden te maken die bijdragers kunnen gebruiken.
Het pictogram Een diagram genereren om een stroomdiagram of ander diagram te genereren met behulp van AI.
Het pictogram Integrations om toegang te krijgen tot de Integrations Marketplace van Lucid vanuit de Lucidchart werkruimte.
Het pictogram Snelgereedschap om een snelle vormbank of snelle actie in te voegen op het canvas.

Tip: Als je op een geselecteerd pictogram op de Primaire werkbalk klikt, wordt het linkerpaneel gesloten, zodat je meer ruimte hebt om te werken.

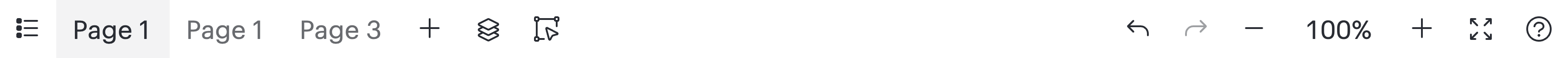

De voettekst

Onder de werkruimte vind je de voettekst.

Beheer de pagina's van je document met de pictogrammen aan de linkerkant van de voettekst, waaronder:

Het paginalijstpictogram om een lijst van alle pagina's op jouw document te bekijken.
Het pictogram Paginaminiatuur om een pop-up menu te zien met een miniatuur van elke pagina op jouw document.
Het icoon met de vervolgpijl rechts van de paginatitel geeft toegang tot de volgende paginaopties: hernoemen, dupliceren, verwijderen, een paginakleur voor het tabblad kiezen, converteren naar een Hoofdpagina of een nieuwe Lucidchart document van de pagina maken.
Het pictogram Pagina toevoegen om een extra pagina toe te voegen aan jouw document.

Je vindt documentopties aan de rechterkant van de voettekst, waaronder:

Het pictogram Pagina Inzichten om formules te openen en te maken.
Het pictogram Lagen om toegang te krijgen en jouw laagte bewerken.
Met het pictogram Mini Map kun je jouw locatie op de canvas bekijken en wijzigen.
De iconen voor aftrekken en optellen om het zoomniveau van jouw documentaan te passen. De dropdown naast het huidige percentage biedt ook opties om in te zoomen op inhoud, in te zoomen op breedte, in te zoomen op pagina en de zoom opnieuw in te stellen.
Het pictogram voor volledig scherm om jouw canvas te uitvouwen om de hele werkruimte in beslag te nemen.
Hetpictogram Learning Center voor toegang tot tutorialvideo's, interactieve walkthroughs, Lucid Training Labs en het Lucid Hulpcentrum.

Diagrammen voor beginners

Met de interface voor slepen en neerzetten van Lucidchart is het maken van diagrammen eenvoudig en intuïtief. Volg de onderstaande instructies met een leeg document.

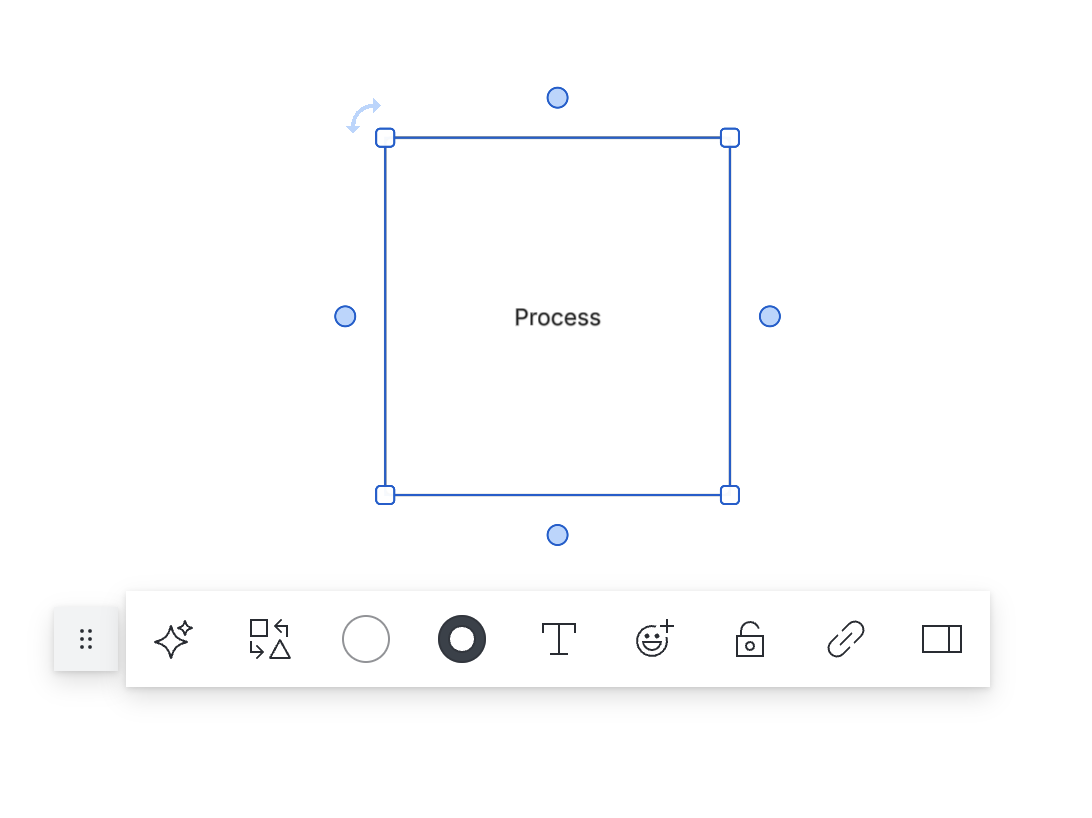

Voeg objecten toe aan je diagram door ze vanuit het vormmenu te slepen en op het canvas neer te zetten. Bewerk de grootte van een object door erop te klikken en een van de blauwe vakken die op de hoeken verschijnen te slepen.

Je kunt ook nieuwe vormen maken door een lijn te tekenen en een vorm toe te voegen.


Selecteer een object en begin met typen om de tekst in het object te bewerken.


Gebruik onze opties voor tekststyling en vormstyling om je diagram aan je behoeften aan te passen.

Veelgestelde vragen

Is tekenen uit de vrije hand beschikbaar in Lucidchart?

Nee. Tekenen uit de vrije hand wordt ondersteund in een ander Lucid-product - Lucidspark! Bekijk voor meer informatiedeze tekening uit de vrije hand in het Lucidspark- artikel.

Hoe kan ik rond het canvas bewegen?

Klik met de rechtermuisknop en sleep het canvas om je weergave aan te passen. Wanneer je de rechtermuisknop ingedrukt houdt, wordt je cursor een handje dat het canvas vastpakt, terwijl je het document verplaatst om andere inhoud te zien.
