Créez des diagrammes entité-association (EA) en personnalisant le texte, le style et les associations entre champs. Générez automatiquement des schémas et des tables de base de données en utilisant notre fonction d’importation SQL.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP (en anglais seulement)

Regarder : Diagramme entité-relation

Présentation des diagrammes EA

Un diagramme entité-association (EA) est une représentation visuelle d’une base de données qui illustre les liens entre les éléments qui la composent. Un diagramme EA est constitué de deux types d’objets : les entités et les associations. Dans ce contexte, une entité est un composant du jeu de données, représenté par une forme sur le tableau. Les associations entre les entités sont représentées par des lignes dont les extrémités sont appelées cardinalités et qui décrivent les interactions entre deux éléments de la base de données.

Importer une base de données

La fonction d’importation de diagrammes entité-association télécharge tous vos schémas et tables de base de données directement dans votre menu Formes. Vous pouvez importer à tout moment des fichiers de base de données mis à jour, et les champs seront actualisés dans la boîte à outils et sur la zone de travail.

Pour importer les composants de votre base de données, procédez comme suit :

Ouvrez le gestionnaire de bibliothèques de formes en cliquant sur Plus de formes en bas du menu Formes.
Recherchez la bibliothèque de formes « entité-association ».
Cochez la case en regard de « entité-association ».
Sélectionnez Utiliser les formes sélectionnées.
Cliquez sur Importer dans la bibliothèque de formes entité-association.

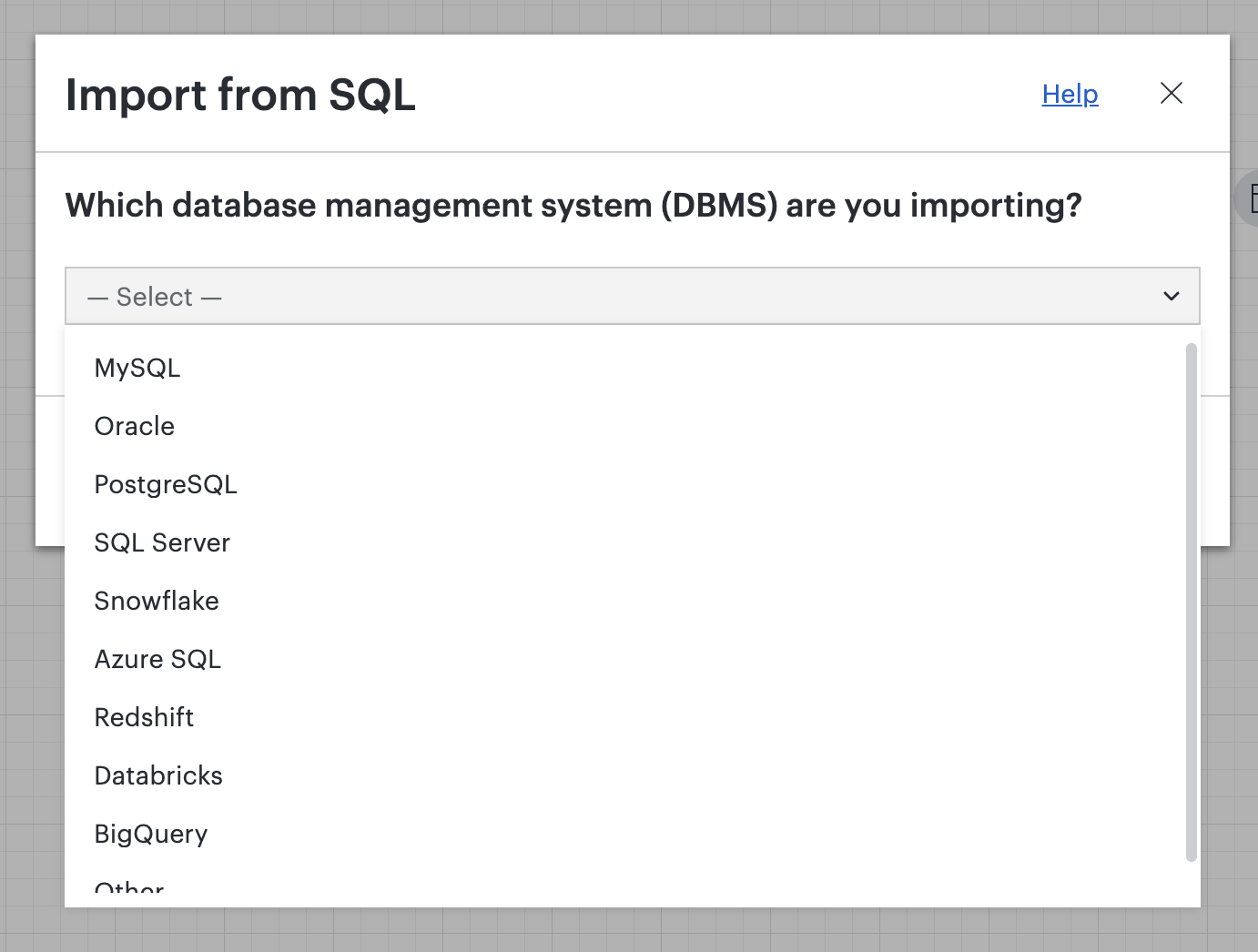

Dans le menu d’importation, sélectionnez le système de gestion de base de données (SGBD) que vous utilisez.
Cliquez sur Copier dans le presse-papiers pour copier la requête.
Collez et exécutez la requête sur votre base de données.
Sélectionnez Suivant.
Cliquez sur Choisir un fichier pour importer votre fichier .CSV, .TSV ou .TXT.
- Vous pouvez également copier et coller les résultats de la requête dans la zone de texte qui est à votre disposition.
Cliquez sur Importer.

Lucidchart convertit immédiatement la requête importée en une liste de bases de données, de tables et de schémas, et organise la liste dans votre menu Formes. Chaque section rétractable du menu Formes représente une base de données. Les noms au sein d’une section correspondent aux tables de la base de données. Une sous-section supplémentaire indique un schéma.

Vous pouvez ensuite faire glisser les tables de base de données du menu Formes sur la zone de travail. Si vous avez correctement configuré les clés primaires et étrangères, lorsque vous faites glisser des tables associées sur la zone de travail, Lucidchart trace automatiquement des lignes d’association.

Importer un schéma Salesforce

Avec la fonction d’importation de schémas de Salesforce, les administrateurs peuvent modéliser l’architecture de leurs instances Salesforce.

Remarque : Cette fonctionnalité n’est disponible que sur les comptes Enterprise et n’est pas disponible pour les utilisateurs de l’environnement FedRAMP.

Pour importer votre schéma, suivez ces étapes :

Ouvrez le gestionnaire de bibliothèques de formes en cliquant sur Plus de formes en bas du menu Formes.
Recherchez la bibliothèque de formes « entité-association ».
Cochez la case en regard de « entité-association ».
Sélectionnez Utiliser les formes sélectionnées.
Cliquez sur le bouton Importation Salesforce dans la bibliothèque de formes entité-association.
Dans la boîte de dialogue qui s’affiche, cliquez sur Importer depuis Salesforce.
La fenêtre suivante vous invite à vous connecter à Salesforce. Cliquez sur Continuer.
Si vous n’avez jamais connecté votre travail avec Salesforce auparavant, la fenêtre suivante vous demandera d’autoriser Lucidchart à accéder à votre compte Salesforce. Cliquez sur Autoriser.
- Vous pouvez révoquer cet accès à tout moment dans les réglages de votre compte Lucid.
- Si vous rencontrez un message d’erreur après cette étape, vérifiez vos plages d’adresses IP de connexion dans votre profil d’utilisateur Salesforce et assurez-vous qu’elles ne sont pas limitées.
Dans la fenêtre suivante, sélectionnez les objets Salesforce que vous souhaitez importer dans Lucidchart.
- Pour rechercher des objets spécifiques, aidez-vous de la barre de recherche située en haut. Si la recherche d’objets échoue, vous serez invité à modifier votre terme de recherche.
Choisissez entre Afficher les relations uniquement et Afficher tous les détails de l’objet.
Cliquez sur Importer.

Créer ou modifier manuellement un diagramme EA

Vous pouvez créer un diagramme entité-association manuellement à l’aide de la bibliothèque de formes dédiées. Pour ce faire, vous pouvez faire glisser des formes à partir de la bibliothèque entité-association et de personnaliser les associations, le texte et la mise en forme.

Ajouter ou supprimer des champs

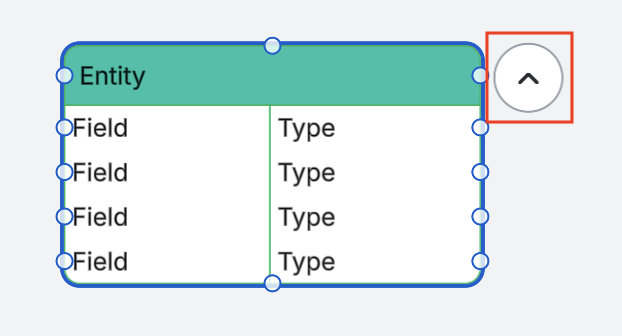

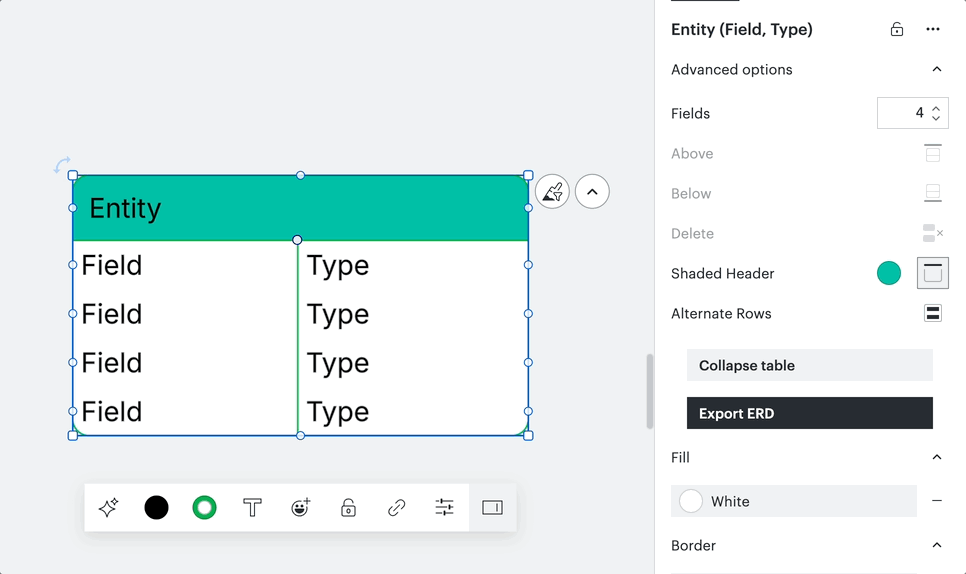

Pour ajouter ou supprimer des champs, sélectionnez une forme ou cliquez sur l’icône Panneau contextuel dans le coin supérieur droit de la zone de travail pour ouvrir le panneau contextuel d’entité. Dans le menu déroulant Options avancées, indiquez le nombre de champs nécessaires.

Ajouter du texte

Double-cliquez sur le texte pour passer en mode éditeur.

Une fois que vous avez sélectionné une zone de texte, vous pouvez appuyer sur :

La touche Tab de votre clavier pour passer à la ligne suivante.
Maj+Tab pour passer à la ligne précédente.
Entrée ou cliquer sur l’objet pour sortir.

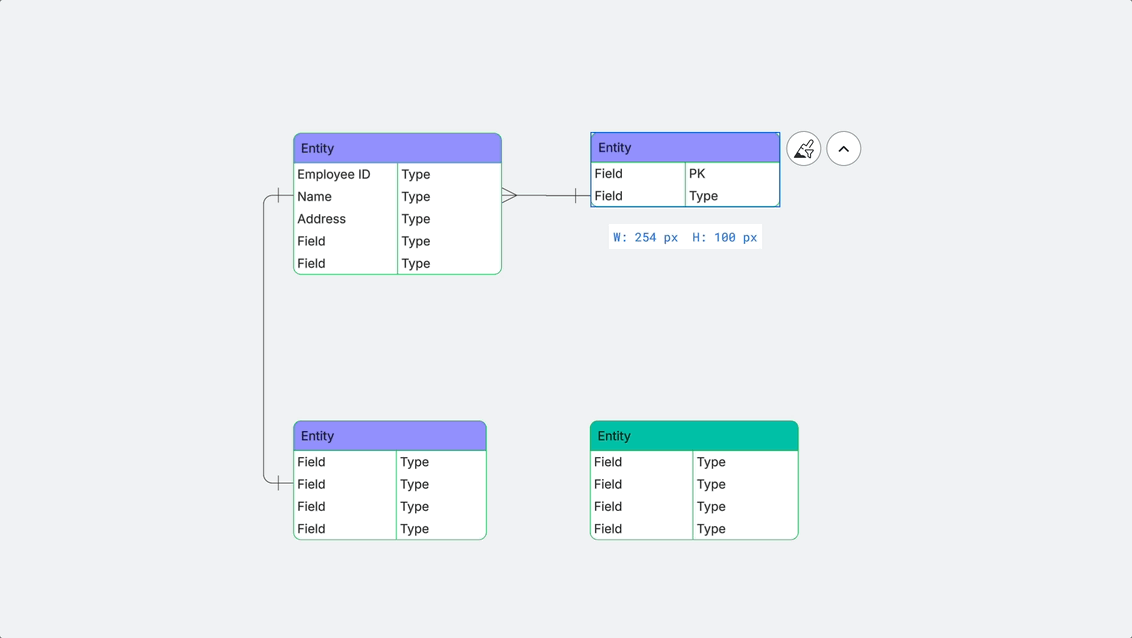

Ajuster la taille d’une entité

Pour modifier la taille d’un objet, il suffit de cliquer sur un coin et de le faire glisser pour agrandir l’un ou l’autre côté. Lorsque vous déplacez un objet, les colonnes s’ajustent automatiquement au contenu.

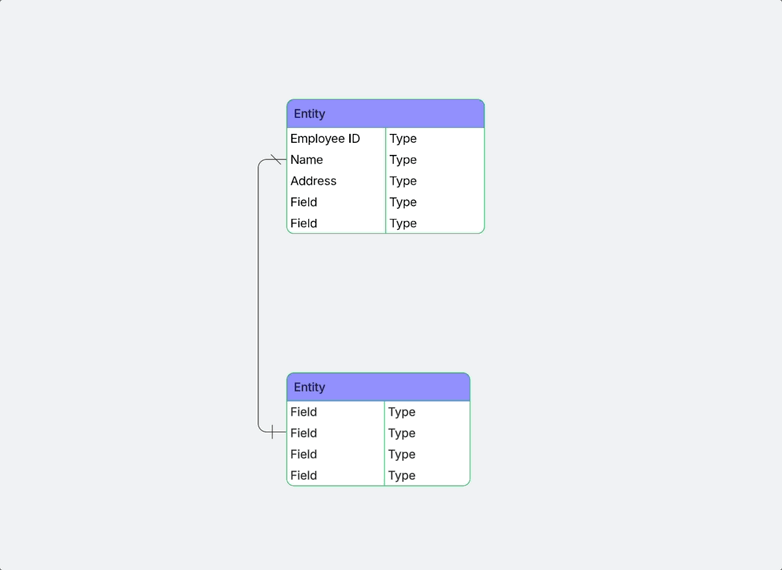

Ajouter des lignes

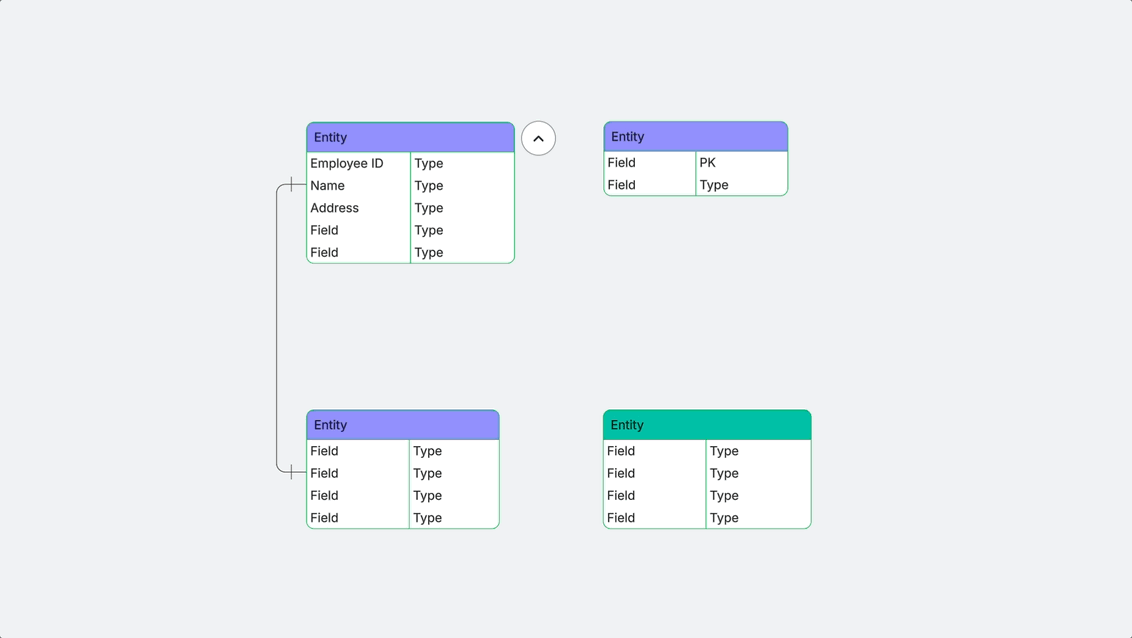

Créez une ligne d’association entre deux entités en cliquant sur n’importe quel point d’un objet et en le faisant glisser. Vous pouvez faire glisser la ligne vers une autre forme et créer une association avec un champ spécifique.

Vous pouvez également faire glisser et relâcher le curseur sur la zone de travail pour être automatiquement invité à ajouter un nouvel objet d’entité.

Remarque : si vous décidez d’ajouter ou de retirer des champs après avoir créé une association, les lignes connectées se déplaceront avec les champs auxquels elles sont rattachées. Il n’est pas nécessaire de les redessiner.

Mettre en forme les lignes

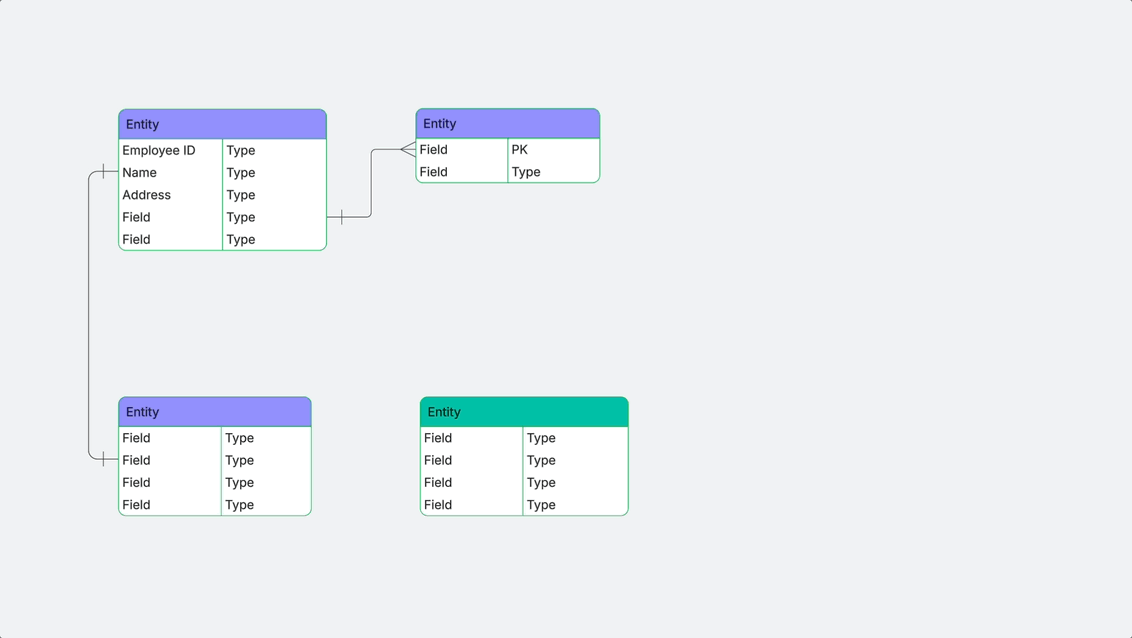

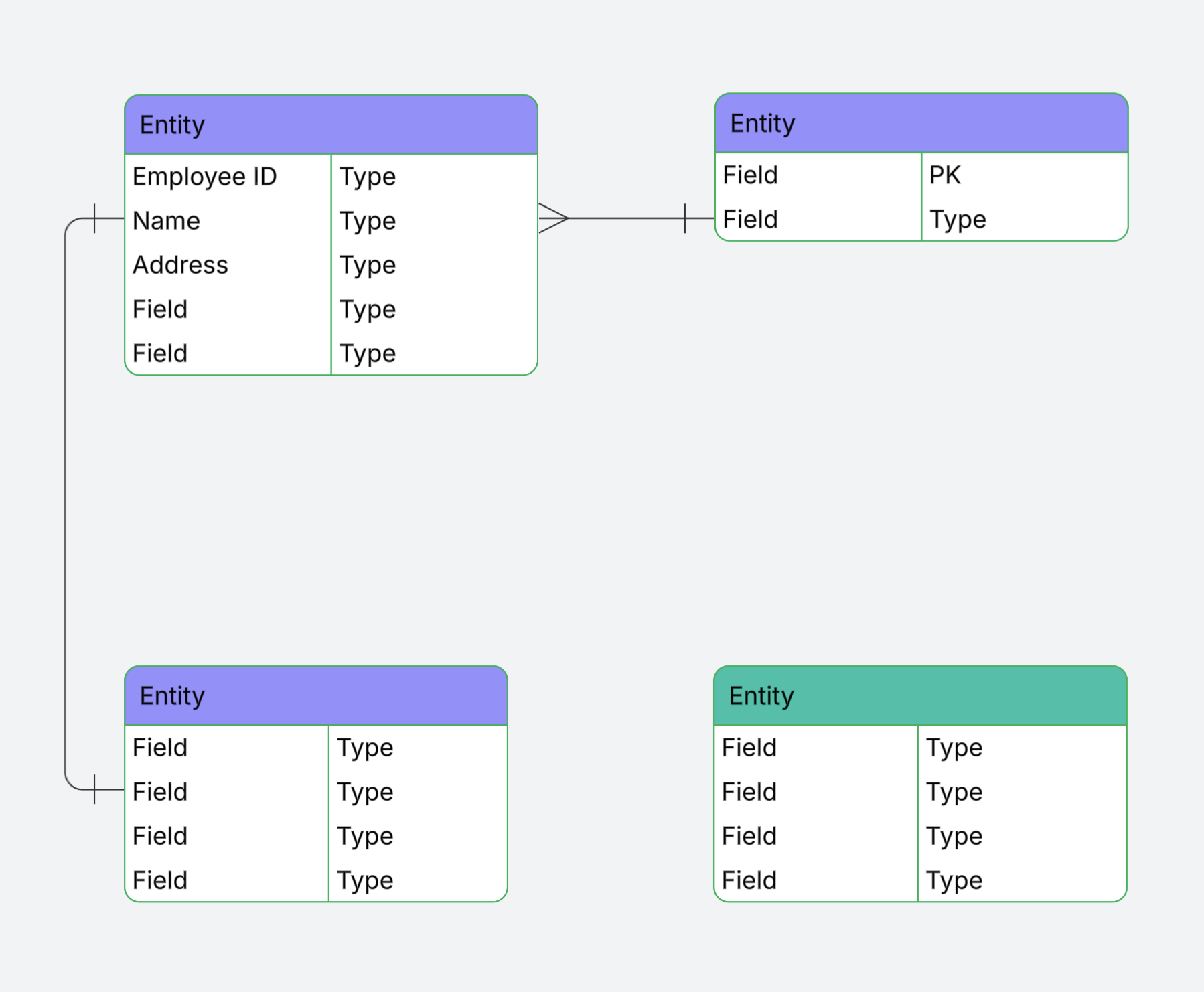

Pour modifier la mise en forme des lignes de votre diagramme entité-association, sélectionnez une ligne et utilisez le menu déroulant de la barre de propriétés pour attribuer de nouvelles cardinalités à chacune des extrémités. La ligne par défaut pour un diagramme EA est le point de départ de la capture d’écran ci-dessous.

Description des cardinalités entité-association

Les cardinalités représentent les relations entre les bases de données, ou entités. Chaque ligne de connexion contient différents symboles pour indiquer le type d’association entre les entités.

Utilisez ce guide pour comprendre la cardinalité que chaque symbole représente :

Personnaliser le style

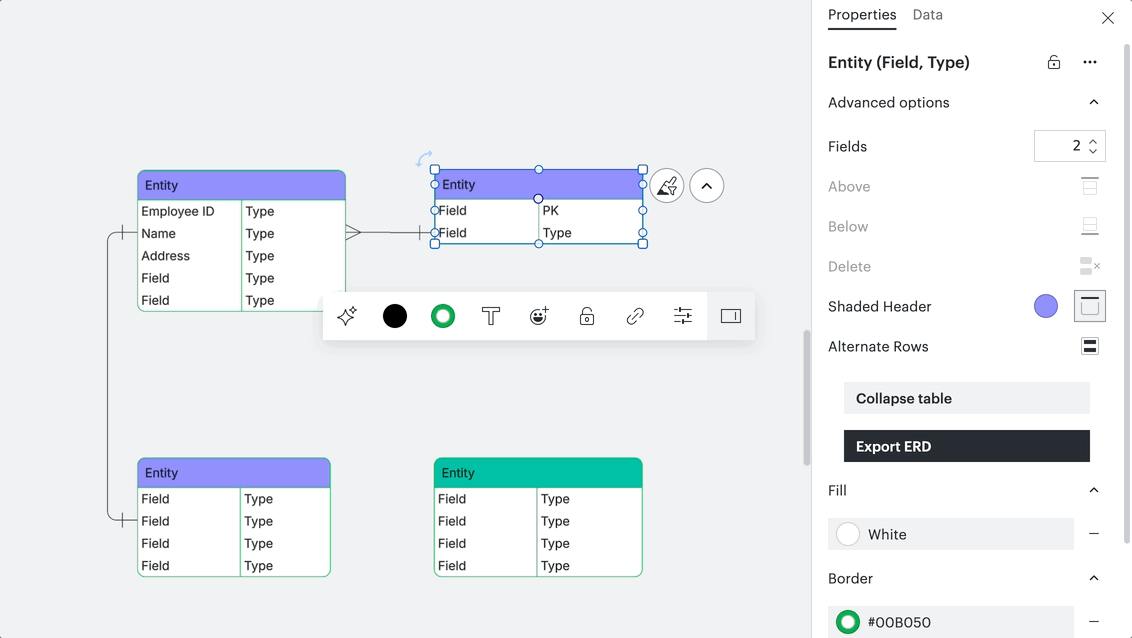

Vous pouvez utiliser la barre de formes avancées pour ajuster l’ombrage de vos objets d’entité. Voici les options dont vous disposez pour ce faire :

Ajoutez un effet ombré à une ligne sur deux d’une table ou à son en-tête à l’aide des options avancées du panneau contextuel.
Modifiez la couleur de l’ombrage de l’en-tête ou des lignes alternées.


Utilisez la barre de mise en forme située en haut de la zone de travail pour modifier le style des objets d’entité sélectionnés. Vous pouvez :

Modifie le texte le format, la taille, la couleur, la police et l'alignement.
Ajuste la ligne l'épaisseur et la couleur.
Style les formes en ajoutant des couleurs, des dégradés et des images.

Conseil : Améliore ton ERD en utilisant un code couleur et en ajoutant une clé. Lis notre article Ajouter une clé de diagramme dans Lucidchart pour plus d'informations.

Mettre à jour un diagramme entité-association

Pour importer un fichier de base de données mis à jour vers un diagramme entité-association existant, procédez comme suit :

Sélectionnez Importer dans la bibliothèque de formes entité-association située sur le côté gauche de la page.

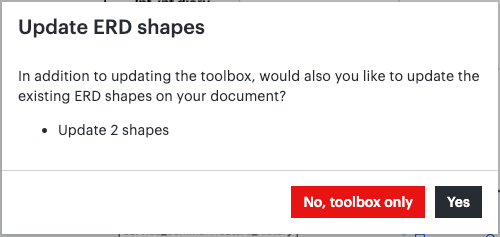

Dans la fenêtre contextuelle qui apparaît, sélectionnez l’une des options suivantes :

Non, boîte à outils uniquement pour mettre à jour uniquement les données de la boîte à outils.
Oui pour mettre à jour à la fois la boîte à outils et les formes existantes du document.

Exporter un diagramme EA

Exportez votre diagramme EA vers le SGBD de votre choix (à l’exception des connexions entre les tables).

Pour exporter l’ensemble de votre page, suivez ces étapes :

Dans la bibliothèque de formes entité-association, cliquez sur Exporter.
Une boîte de dialogue Exporter au format entité-association apparaît. Choisissez un SGBD dans le menu.
Cliquez sur Copier dans le presse-papiers pour copier la déclaration correcte pour la page entière.
Cliquez sur OK.

FAQ

Pourquoi les associations entre les formes de mon diagramme n’apparaissent-elles pas ?

Lorsque Lucidchart ne trace pas de lignes entre les entités du diagramme entité-association importé, il est probable que votre fichier de données n’indique pas les connexions à l’aide de clés primaires et étrangères. Pour vérifier cela, ouvrez votre fichier de données et assurez-vous que les cellules à la fin de chaque ligne contiennent des informations sur les associations entre les entités.

Existe-t-il des limitations à l’exportation de mon diagramme entité-association ?

Si vous exportez votre diagramme EA vers Quickbase, la limite maximale est de 80 tables et 50 connexions. Sinon, si vous exportez dans un autre format, il n’y a pas de limite stricte.

Ressources

Pour en savoir plus sur cette fonctionnalité, explore les ressources supplémentaires ci-dessous. Ces ressources sont disponibles en anglais uniquement.

Poste communautaire

Représentez les associations entre vos bases de données en construisant un diagramme entité-association !

Modèles

Diagramme EA de base de données (patte de corbeau)

Diagramme EA pour SGBD (notation UML)

Vidéos

Tutoriel sur les diagrammes de relations entre entités (ERD) - Partie 1

Tutoriel sur le diagramme des relations entre entités (ERD) - Partie 2
