Ajouter et personnaliser des couloirs dans Lucidchart

Présentation des couloirs

Les couloirs sont des formes de conteneur qui organisent les objets dans un logigramme de processus. Un diagramme à couloirs se compose d’un ou plusieurs couloirs et de leur contenu. Parmi les exemples d’utilisation courants des couloirs, citons le tri des personnes en fonction de leurs responsabilités ou la séparation d’un processus en plusieurs phases.

Voici quelques termes courants pour mieux comprendre les couloirs :

• Couloir : une forme de conteneur individuel en couloir.
• Pool : un ou plusieurs couloirs combinés en une seule forme groupée.
• En-tête : zone du diagramme qui contient le libellé.
• Libellé : texte dans l’en-tête du couloir.
• Couloir de base : le couloir le plus à gauche (pour les couloirs verticaux) ou le couloir supérieur (pour les couloirs horizontaux) d'un pool.
• Base : la bordure la plus à gauche (pour les couloirs verticaux) ou la bordure supérieure (pour les couloirs horizontaux) d'un pool.

Créer un diagramme à couloirs

Commencez avec l’un de nos modèles de diagrammes à couloirs ou créez le vôtre à partir de zéro. Pour savoir comment procéder, lisez les sections suivantes.

Utiliser un modèle

Nous proposons de nombreux exemples de diagrammes à couloirs pour organiser vos idées dans une structure existante. Pour personnaliser un modèle, procédez comme suit :

1. Accédez à la page d’accueil de Lucid.
2. Cliquez sur Modèles dans le menu de navigation en bas à gauche de l'écran.
3. Recherchez « couloirs ».
4. Sélectionnez un modèle.
5. Cliquez sur Utiliser le modèle.

Créer votre propre diagramme à couloirs

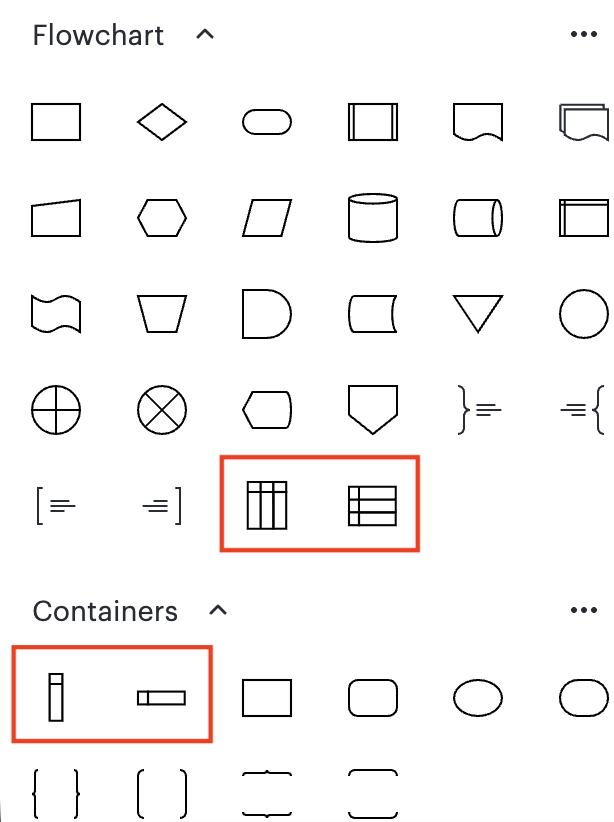

Créez un diagramme à couloirs à partir d'un seul couloir ou commencez par un pool à trois voies. Vous trouverez la forme à un seul couloir dans la bibliothèque de formes Conteneurs, et la forme de pool à trois voies dans la bibliothèque Logigramme.

Pour ajouter des couloirs aux outils de création de documents, procédez comme suit :

1. Cliquez sur l'icône de recherche située en haut à gauche de l'espace de travail.
2. Sélectionnez « Formes » dans le panneau de recherche.
3. Cliquez sur « Parcourir toutes les formes » au bas du panneau.
4. Cochez la case en regard de « Formes de logigrammes ».
   • Vous pouvez rechercher « organigramme » pour le trouver plus rapidement.
5. Cliquez sur « Utiliser les formes sélectionnées ».

Maintenant que vous avez ajouté ces formes aux outils « Document » dans le panneau de gauche, vous pouvez faire glisser des formes de couloirs de travail sur la zone de travail.

Pour obtenir les instructions complètes permettant d'ajouter des couloirs de nage au menu des formes dans l'éditeur classique de Lucidchart, développez la liste déroulante ci-dessous.

Modifier les couloirs

Double-cliquez sur l'en-tête ou la bordure d'une piste. Cliquez sur l'icône du panneau de droite, située dans le coin supérieur droit de l'espace de travail, pour modifier la voie.

Dans l'onglet « Propriétés » du panneau de droite, vous pouvez utiliser :

• Mise en page en grille: organisez le contenu selon une grille modulable et agrandissez automatiquement l'espace des couloirs à mesure que du contenu est ajouté.
• Magnétiser: déplacez votre contenu et son conteneur ensemble.
• Déplacement progressif: déplacez les formes voisines lors du redimensionnement.
• Voies (flèches haut/bas): Ajoutez ou supprimez des voies par rapport à la voie de base.
  • Les couloirs sont ajoutés ou supprimés du côté opposé à la base de la piscine (côté droit d'une piscine verticale ou fond d'une piscine horizontale).

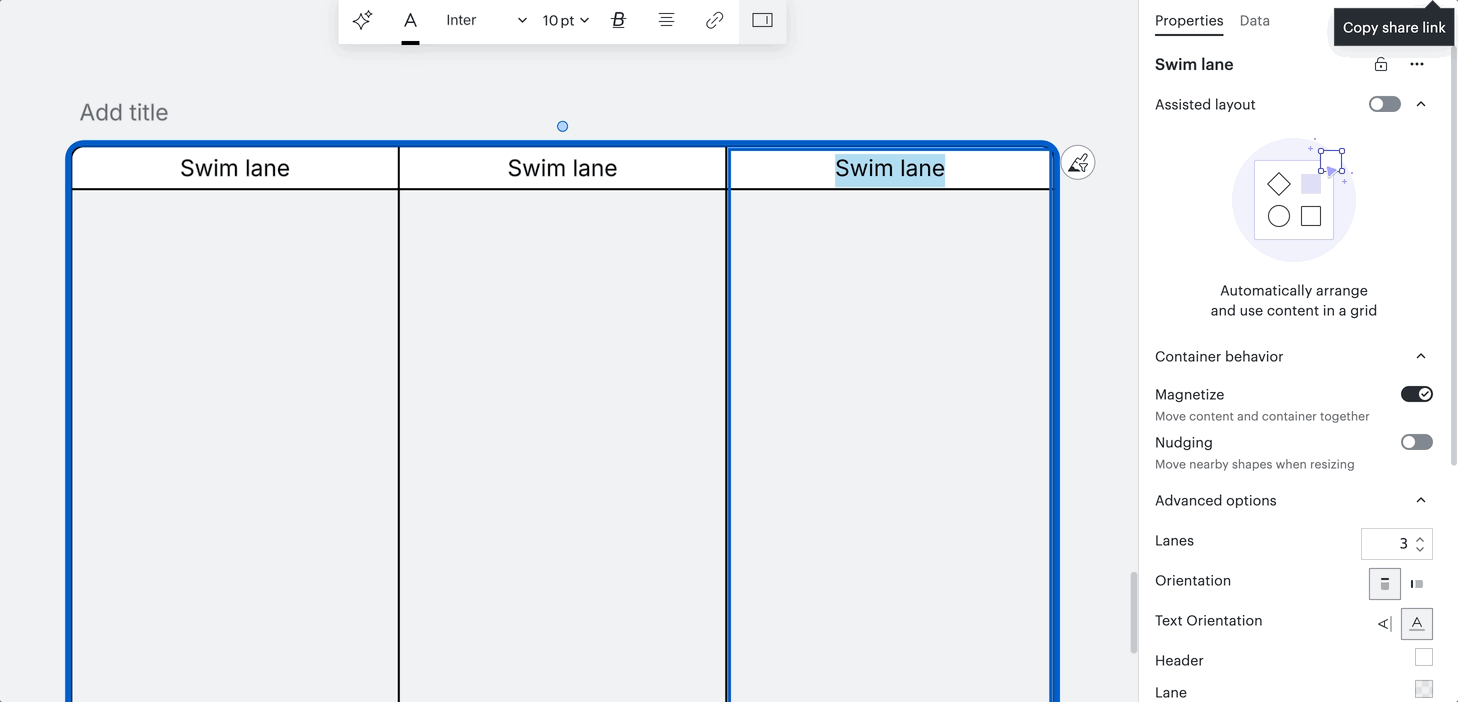

• Orientation: faites pivoter les couloirs de nage pour alterner entre les colonnes verticales et les lignes horizontales.
• Orientation du texte: réglez l'alignement et l'orientation du texte des étiquettes.
• Nuancier: modifiez les couleurs d'en-tête et d'arrière-plan des colonnes.
• Options de texte: formatage de la police, de la taille, de l'épaisseur et du style.
• Organiser les objets: faire reculer ou avancer les couloirs de nage par rapport aux objets du canevas.

Pour obtenir les instructions complètes permettant de modifier les couloirs dans l'éditeur classique de Lucidchart, développez le menu déroulant ci-dessous.

Mettre en forme les libellés

Personnalisez les libellés pour classer vos couloirs. Pour les modifier :

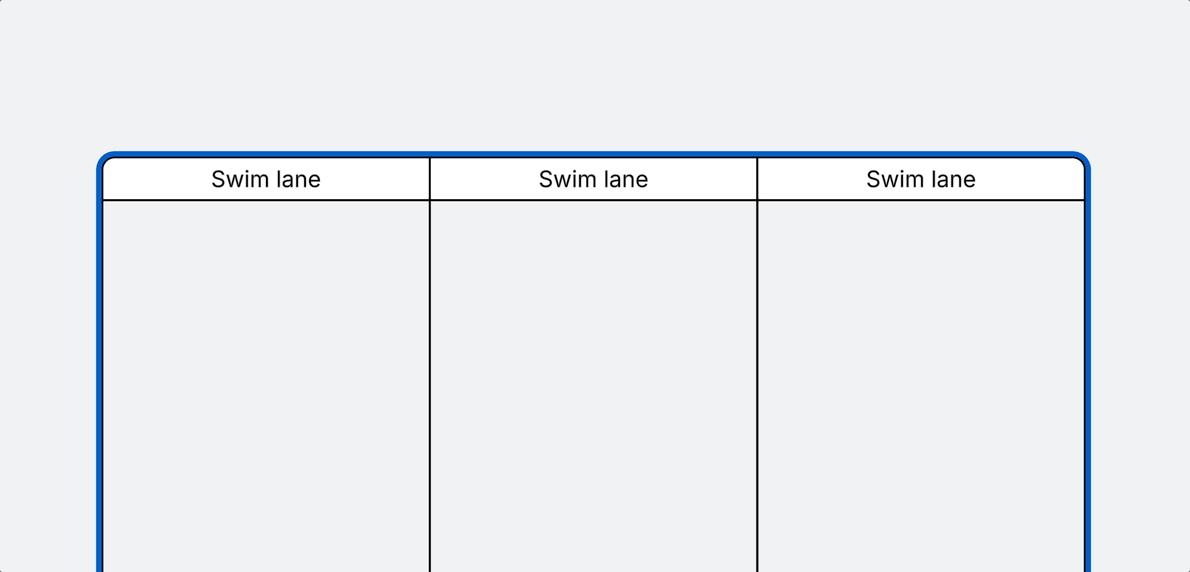

1. Double-cliquez dans l’en-tête pour mettre le texte en surbrillance.

2. Saisissez un nouveau libellé.

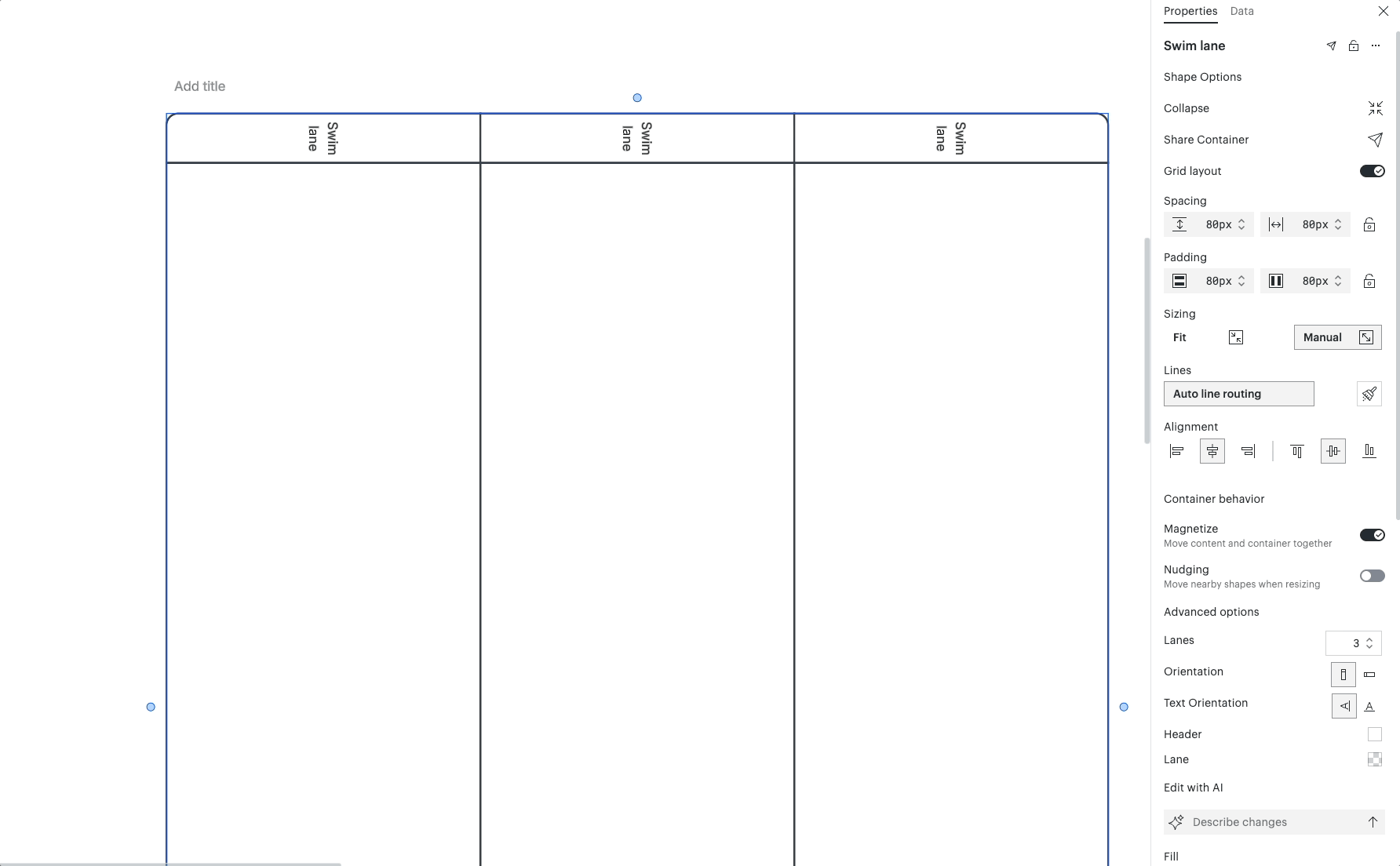

Modifier l’orientation du libellé

1. Double-cliquez sur l’en-tête ou la bordure pour sélectionner le couloir.
2. Cliquez sur l'icône « » située dans le panneau de droite, dans le coin supérieur droit de l'espace de travail.
3. Accédez à « Texte » dans le panneau de droite.
4. Dans la rubrique « Orientation du texte », sélectionnez l'option « vertical » ou « horizontal ».


Pour obtenir les instructions complètes permettant de modifier l'orientation des étiquettes dans l'éditeur classique de Lucidchart, développez le menu déroulant ci-dessous.

Ajouter de la couleur

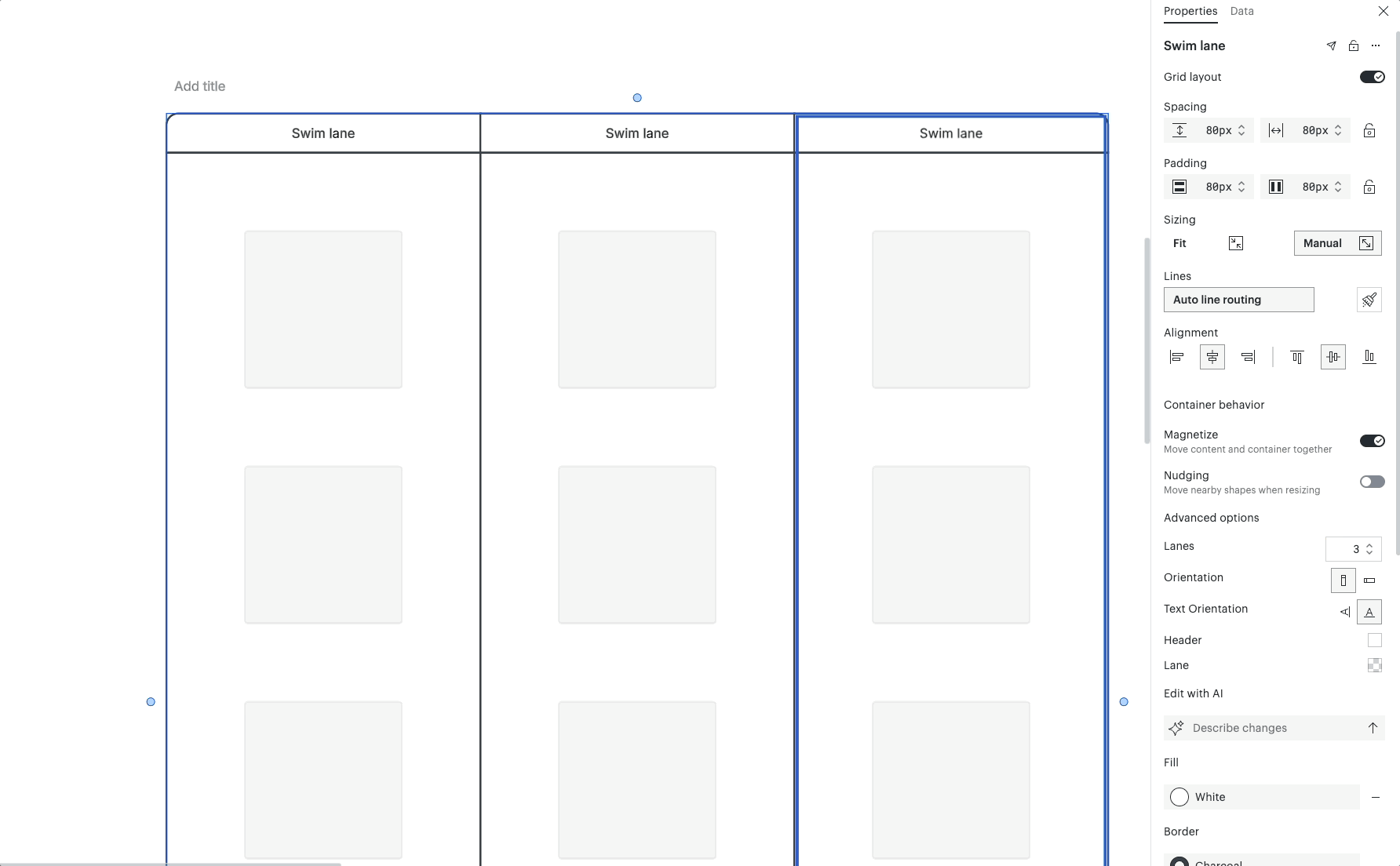

Pour modifier la couleur d’un couloir, procédez comme suit :

1. Sélectionnez un couloir.
2. Cliquez sur « » (Afficher les paramètres de la page), l'icône située dans le panneau de droite, en haut à droite de l'espace de travail.
3. Dans la section « Options avancées » du panneau de droite, sélectionnez la nuance de couleur de la voie.
4. Choisissez une couleur.


Pour obtenir les instructions complètes permettant d'ajouter de la couleur dans l'éditeur classique de Lucidchart, développez le menu déroulant ci-dessous.

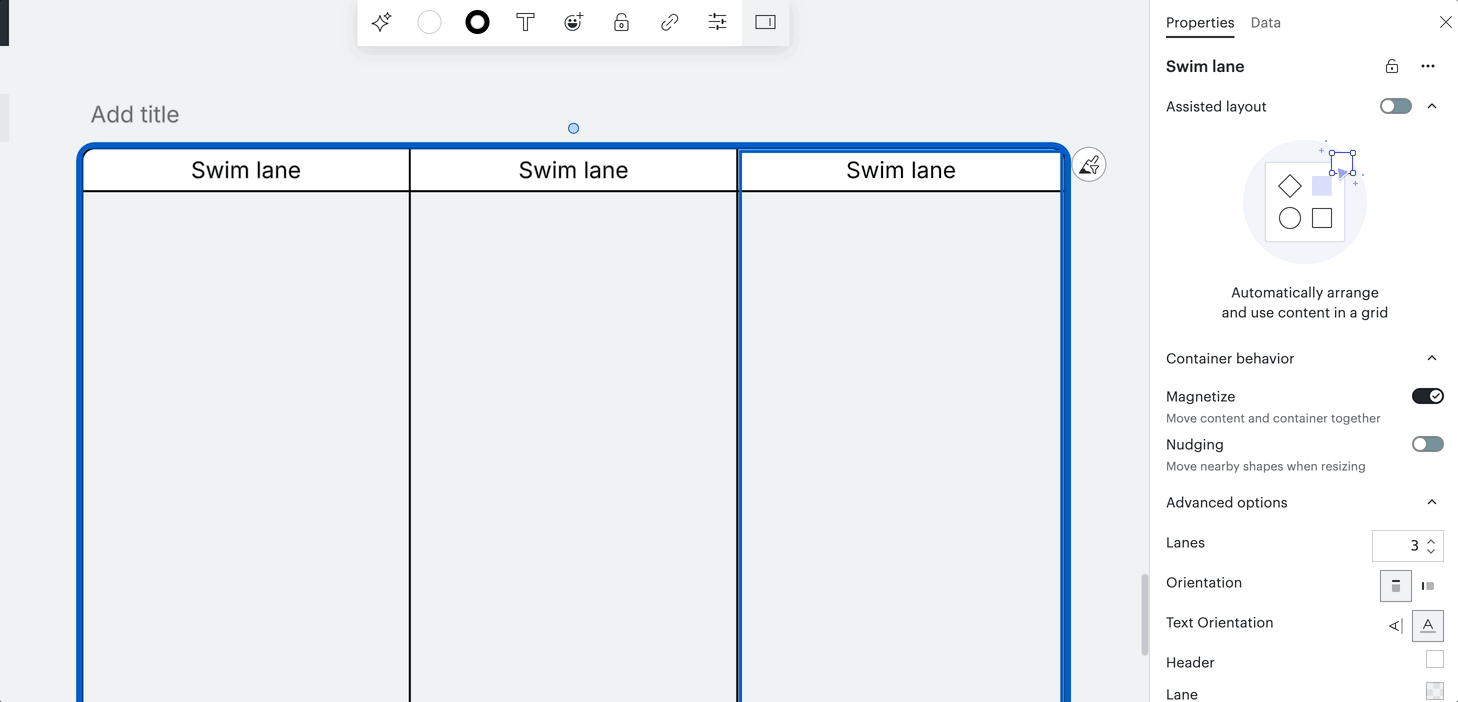

Pour modifier la couleur d’un en-tête de couloir, procédez comme suit :

1. Sélectionnez un couloir.
2. Cliquez sur sur l'icône du panneau de droite située en haut à droite de l'espace de travail.
3. Dans la section « Options avancées », sélectionnez l'échantillon de couleur situé à droite de « En-tête ».
4. Sélectionnez une couleur.

Pour obtenir les instructions complètes permettant de modifier la couleur de l'en-tête d'une voie dans l'éditeur classique de Lucidchart, développez le menu déroulant ci-dessous.

Modifier les pools

Pour créer une piscine, ajoutez d'autres couloirs à votre schéma ou faites glisser la piscine à trois couloirs depuis le menu « Formes ». Cliquez une fois sur l'en-tête ou la bordure d'une voie pour sélectionner l'ensemble de celle-ci, puis cliquez sur l'icône « » située dans le panneau de droite, dans le coin supérieur droit de l'espace de travail, pour effectuer des modifications. Veuillez consulter les sections suivantes pour obtenir des instructions sur la manière de redimensionner, déplacer, magnétiser et reformater des pools.

Pour en savoir plus sur la modification des groupes dans l'éditeur classique de Lucidchart, développez le menu déroulant ci-dessous.

Redimensionner

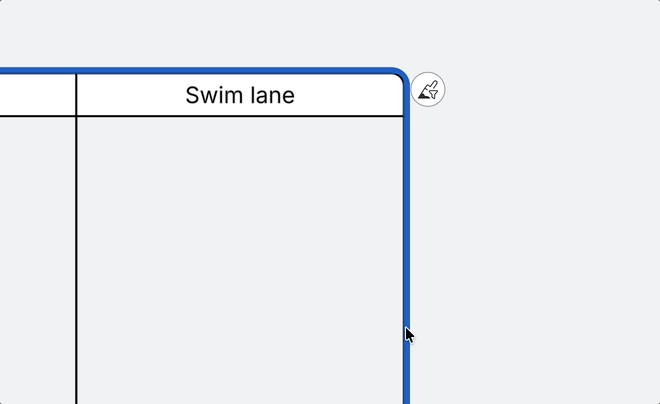

1. Placez votre curseur sur la bordure du pool. Celui-ci prendra la forme d’une double flèche perpendiculaire à la bordure.
2. Cliquez et faites glisser la bordure pour redimensionner la voie ou le bassin.

Déplacer

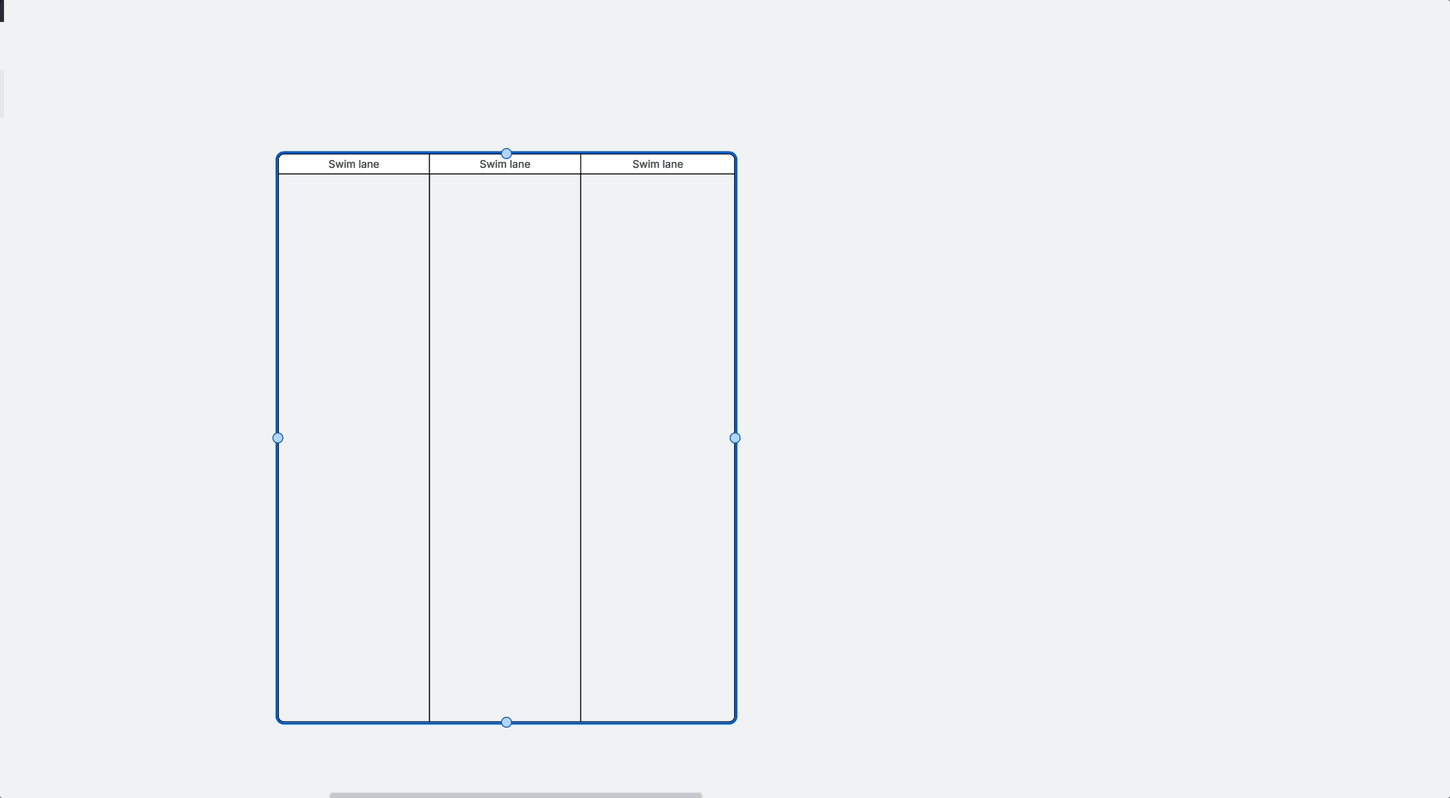

1. Placez votre curseur sur l’en-tête de votre couloir. Celui-ci prendra la forme d’une flèche à quatre branches.

2. Cliquez sur le couloir et faites-le glisser vers une autre section de la zone de travail.



Aimanter

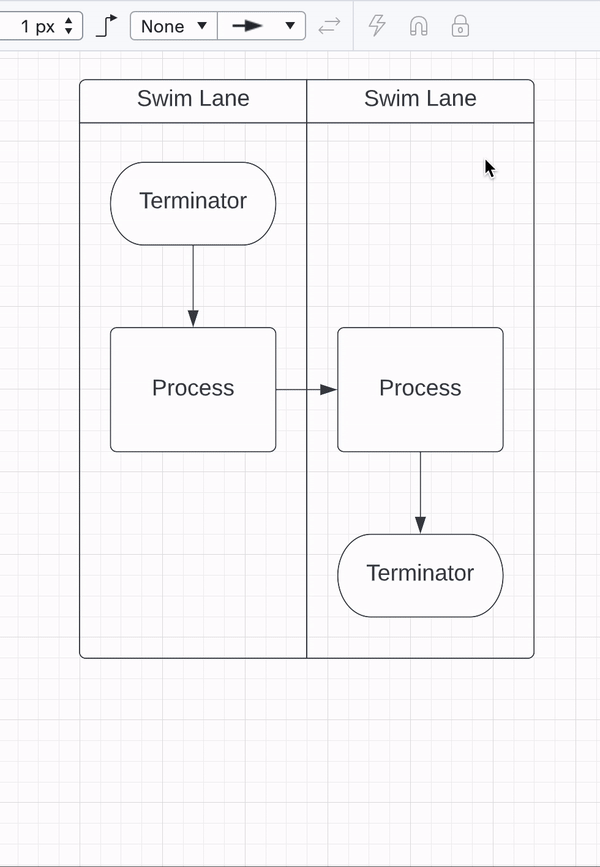

Aimantez des objets à un couloir pour qu'ils restent connectés lorsque vous le déplacez. Pour aimanter un couloir, procédez comme suit :

1. Sélectionnez l’en-tête ou la bordure d’un couloir.
2. Cliquez sur l'icône « » située dans le panneau de droite, dans le coin supérieur droit de l'espace de travail.
3. Activez l'option « Magnétiser ».
4. Faites glisser le couloir à un autre endroit.

Pour obtenir les instructions complètes permettant de magnétiser des objets dans l'éditeur classique de Lucidchart, développez le menu déroulant ci-dessous.

Reorganiser

Modifiez l'ordre des couloirs ou supprimez-en un. Faites un clic droit sur l'en-tête d'un couloir ou d'un pool pour voir les options de mise en forme. Dans le menu contextuel, vous pouvez sélectionner :

• Déplacer le couloir vers la gauche ou Déplacer le couloir vers la droite pour les couloirs verticaux.
• Déplacer le couloir vers le haut ou Déplacer le couloir vers le bas pour les couloirs horizontaux.
• Supprimer le couloir pour retirer le couloir et son contenu du pool.
• Supprimer pour supprimer la forme de couloir tout en conservant son contenu sur la zone de travail.

Couloirs UML

Créez des couloirs à plusieurs dimensions avec la bibliothèque de formes UML. Pour accéder aux couloirs UML, procédez comme suit :

1. Cliquez sur l'icône de recherche située en haut à gauche de l'espace de travail.
2. Sélectionnez « Formes ».
3. Cliquez sur « Parcourir toutes les formes » au bas du volet de gauche.
4. Cliquez sur la bibliothèque de formes UML pour afficher les options supplémentaires.

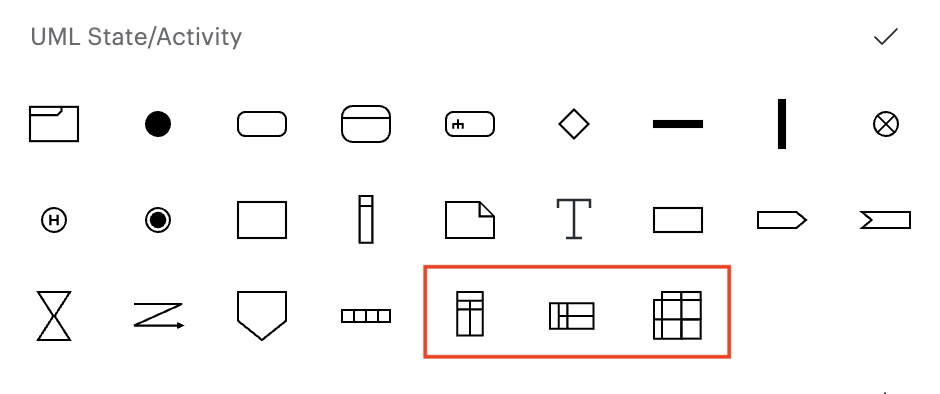

5. Cochez la case située à côté de « UML State/Activity ».
6. Cliquez sur Utiliser les formes sélectionnées.
7. Accédez à la section « UML State/Activity » dans le panneau de gauche et sélectionnez un diagramme multidimensionnel à couloirs.


8. Faites glisser une forme sur la zone de travail.

Pour obtenir les instructions complètes permettant d'accéder aux couloirs UML dans l'éditeur classique de Lucidchart, développez le menu déroulant ci-dessous.
