Förbättra organisationen av dina processdiagram genom att lägga till simbanor.

Gratis	Individ	Team	Företag	FedRAMP

Se artikeln Uppgradera ditt Lucid-konto för instruktioner om hur du uppgraderar.

Introduktion till simbanor

Simbanor är behållarformer som organiserar objekt i ett processflödesschema. Ett simkörfält består av en eller flera simbanor, inklusive innehållet i banorna. Några exempel på vanliga fall av användning av simbanor är att sortera människor baserat på ansvar eller att separera en process i faser.

simma

Granska dessa vanliga termer för att lära dig mer om simbanor:

Simma körfält: en individuell simma lane container form.
Pool: består av en eller flera simbanor kombinerade som en enda grupperad form.
Rubrik: det område i diagrammet som innehåller etiketten.
Märka: texten i simbanans rubrik.
Basfält: längst till vänster körfält (för vertikala körfält) eller övre körfält (för horisontella körfält) i en pool.
Bassida: längst till vänster (för vertikala körfält) eller övre gränsen (för horisontella körfält) i en pool.

Skapa en simma lane diagram

Börja med en av våra simbanor eller skapa ett simkörfält från grunden. För att lära dig hur, läs följande avsnitt.

Använd en mall

Det finns många simbanor mallar tillgängliga för att organisera dina idéer i en befintlig struktur. För att anpassa en simbana mall, följ dessa steg:

Navigera till Lucid Home Page.
Klicka på Mallar på navigeringsmenyn längst ned till vänster på skärmen.
Sök ”swim lanes”.
Välj en mall.
Klicka på Använd mall.

Bygg din egen simma lane diagram

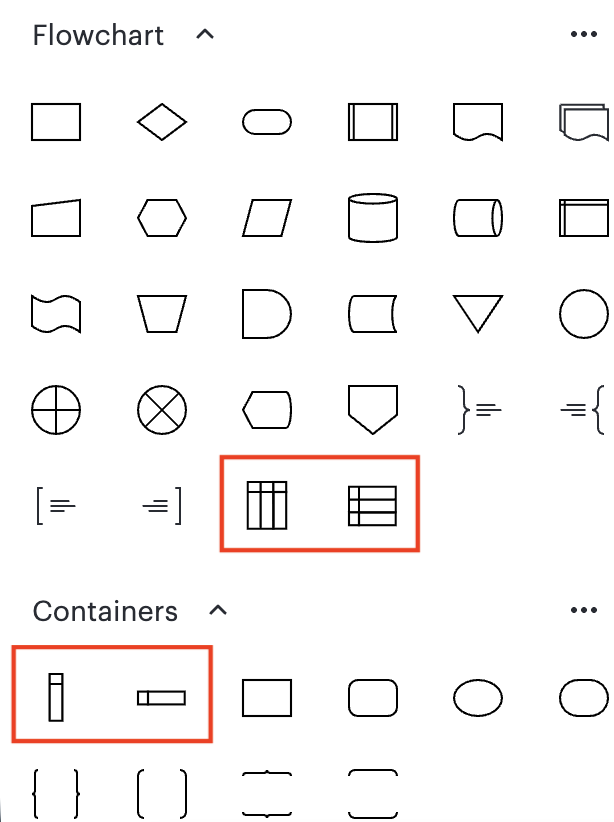

Starta ett simkörfält från grunden med en enda körfält eller börja med en trefältig pool. Du hittar den enda körfältsformen i formbiblioteket ”Containers”, och den trefältiga poolformen i ”Flowchart” -formbiblioteket.

För att lägga till simbanor i menyn Former, följ dessa steg:

Klicka på Fler former i dokumentets nedre vänstra hörn .
Skriv ”simma körfält” i sökfältet.
Markera rutan bredvid ”Flödesschemaformer”.
Klicka på Använd markerade former.

Nu när du har lagt till dessa former på menyn Former kan du dra simbanans former på duken.

tillgång

Läs mer: Du kan också komma åt simbanor genom UML-formbiblioteket. Dessa simbanor har något annorlunda funktionalitet än de som finns i ”Flowchart” -formbiblioteket. För att lära dig hur du kommer åt och arbetar med dem, kolla in UML-badfälten nedan .

Ändra simma körfält

Dubbelklicka på rubriken eller gränsen för en enskild körfält. Använd den sammanhangsberoende panelen som öppnas från arbetsytans övre högra sida för att ändra banan .

tillgång

Från fliken ”Layout” på den kontextuella panelen kan du använda:

För att ordna föremål framför eller bakom simbanor.
Upp- och nedpilarna bredvid ”Lanes” för att lägga till eller ta bort körfält från basfältet.
- Körfält läggs till eller raderas från motsatt sida av poolens bassida (höger sida av en vertikal pool eller botten av en horisontell pool).

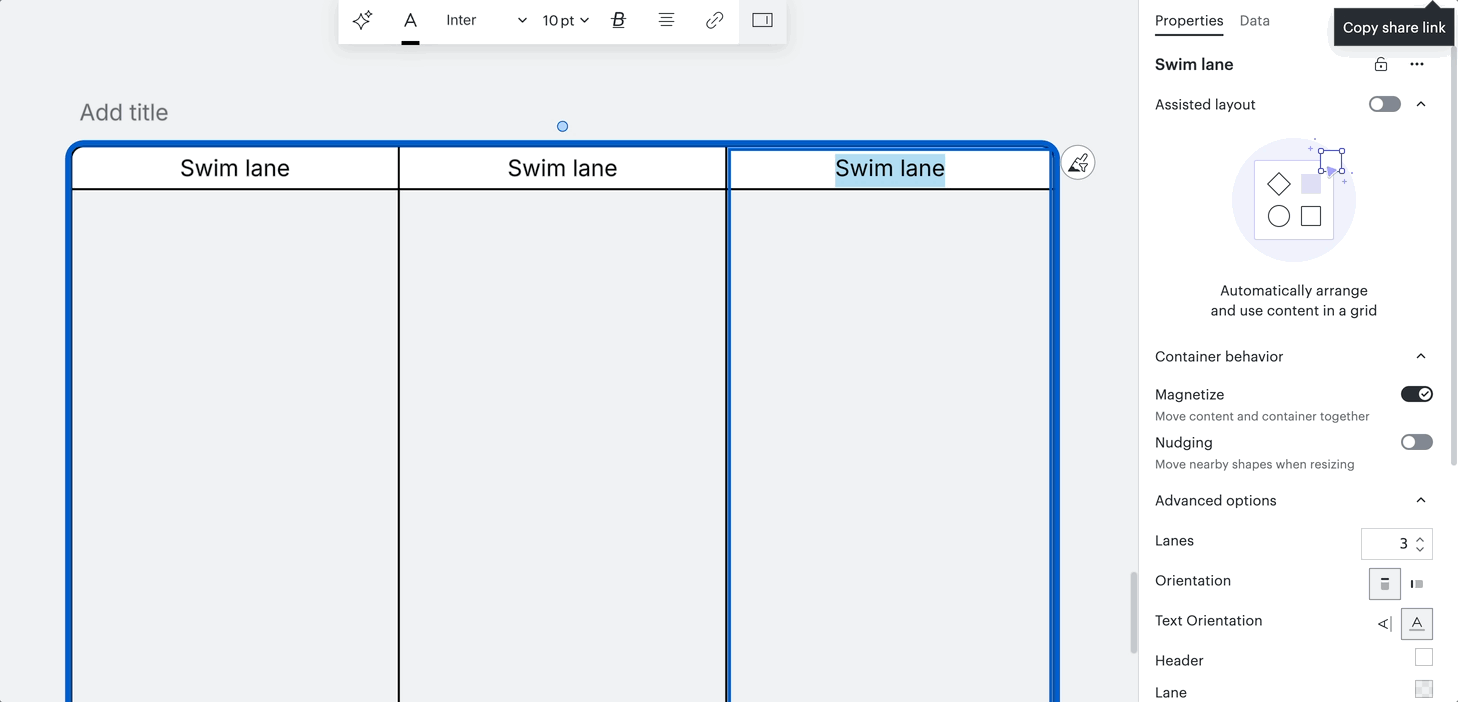

Alternativet Orientering för att rotera dina simbanor och växla mellan vertikala kolumner och horisontella rader.
Alternativ för textorientering för att justera etiketten.
Färgrutans ikoner för att ändra sidhuvud och banfärg.

Obs! Du kan också länka data till din simbana på fliken ”Data” i den sammanhangsberoende panelen.

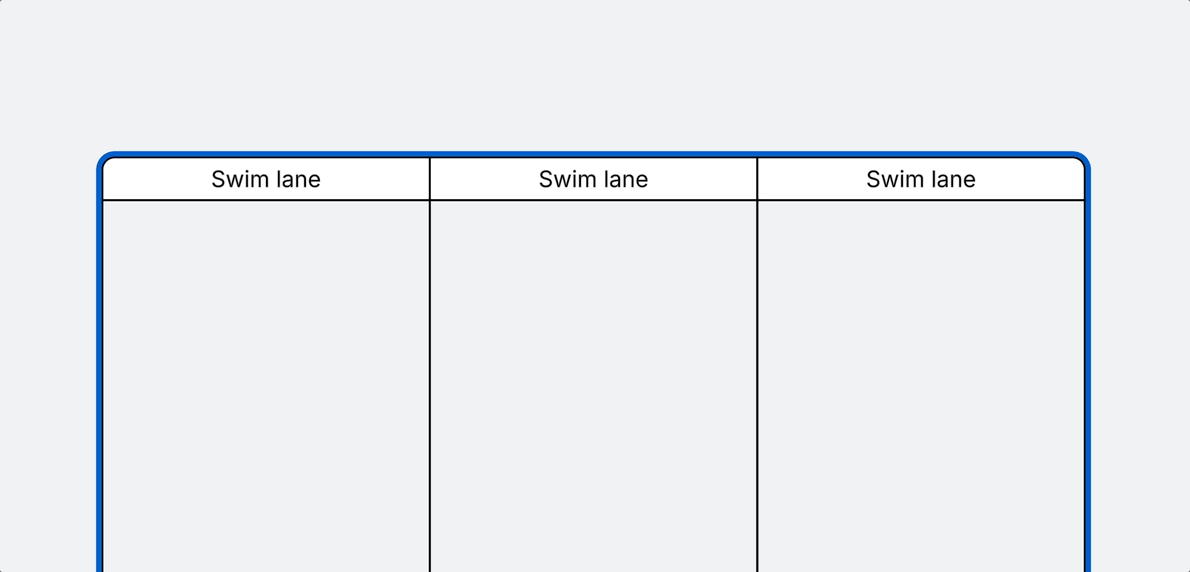

Formatera etiketter

Anpassa etiketter för att kategorisera dina simbanor. För att ändra badfältsetiketter:

Dubbelklicka var som helst i rubriken för att markera texten.
Skriv en ny etikett.

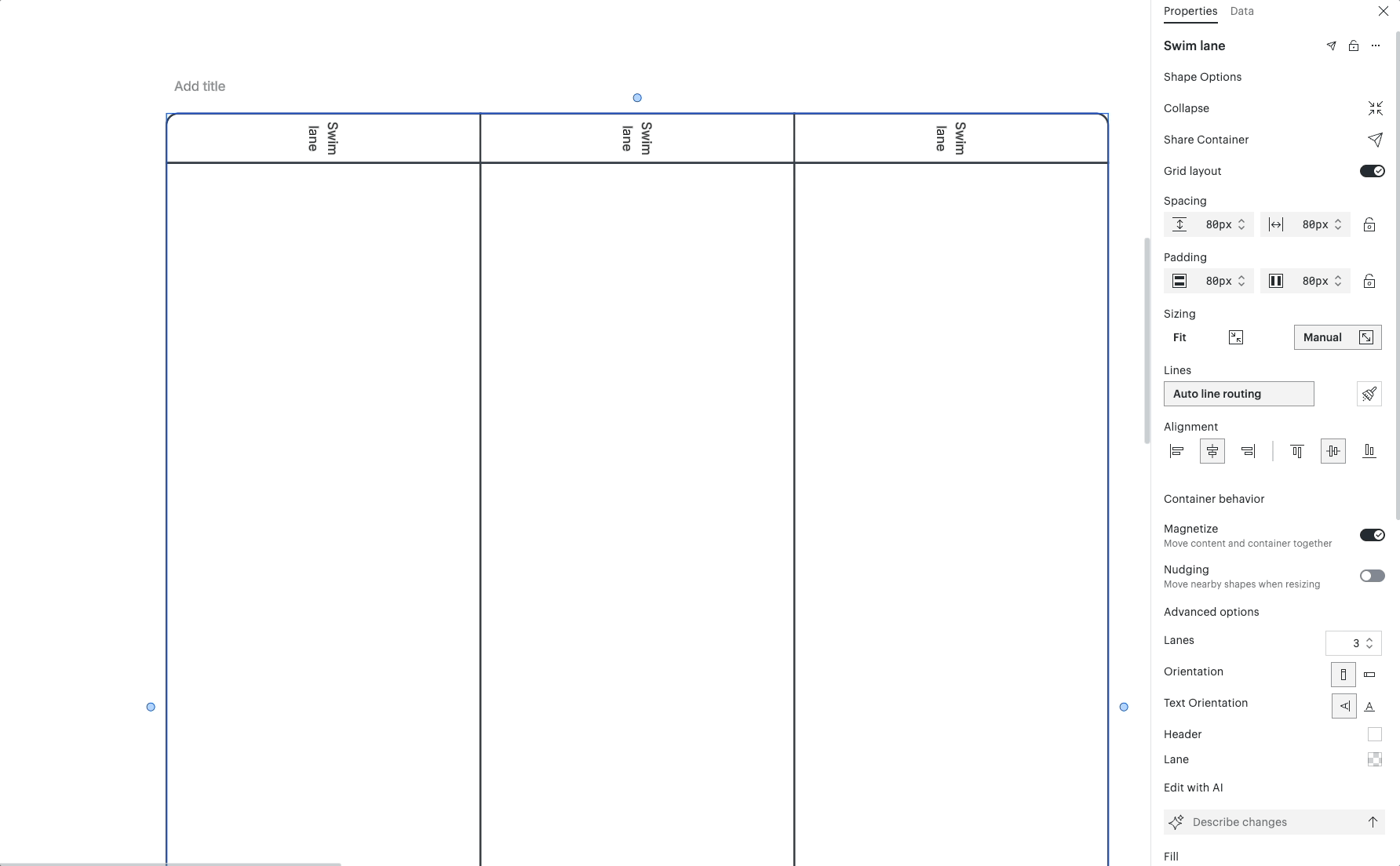

Ändra etikettens orientering

Dubbelklicka på sidhuvudet eller gränsen för att välja simbanan.
Navigera till ”Avancerade alternativ” i den kontextuella rutanl.
Välj det vertikala eller horisontella alternativet under ”Textorientering”.

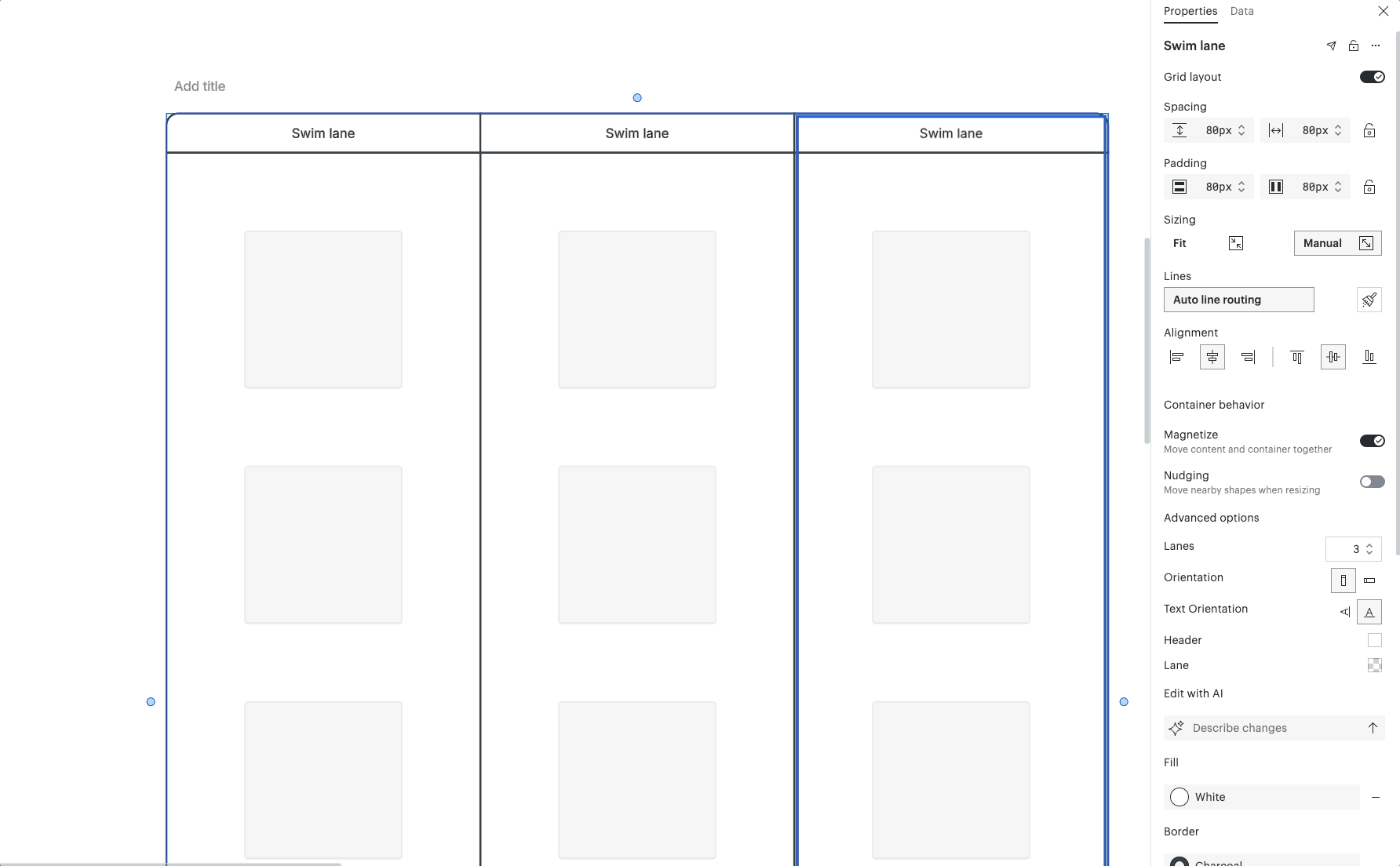

Lägg till färg

För att ändra banans färg på en simbana, följ dessa steg:

Välj en simbana.
Navigera till den sammanhangsberoendepanelen.
Välj färgrutan Lane under Avancerade alternativ.
Välj en färg.

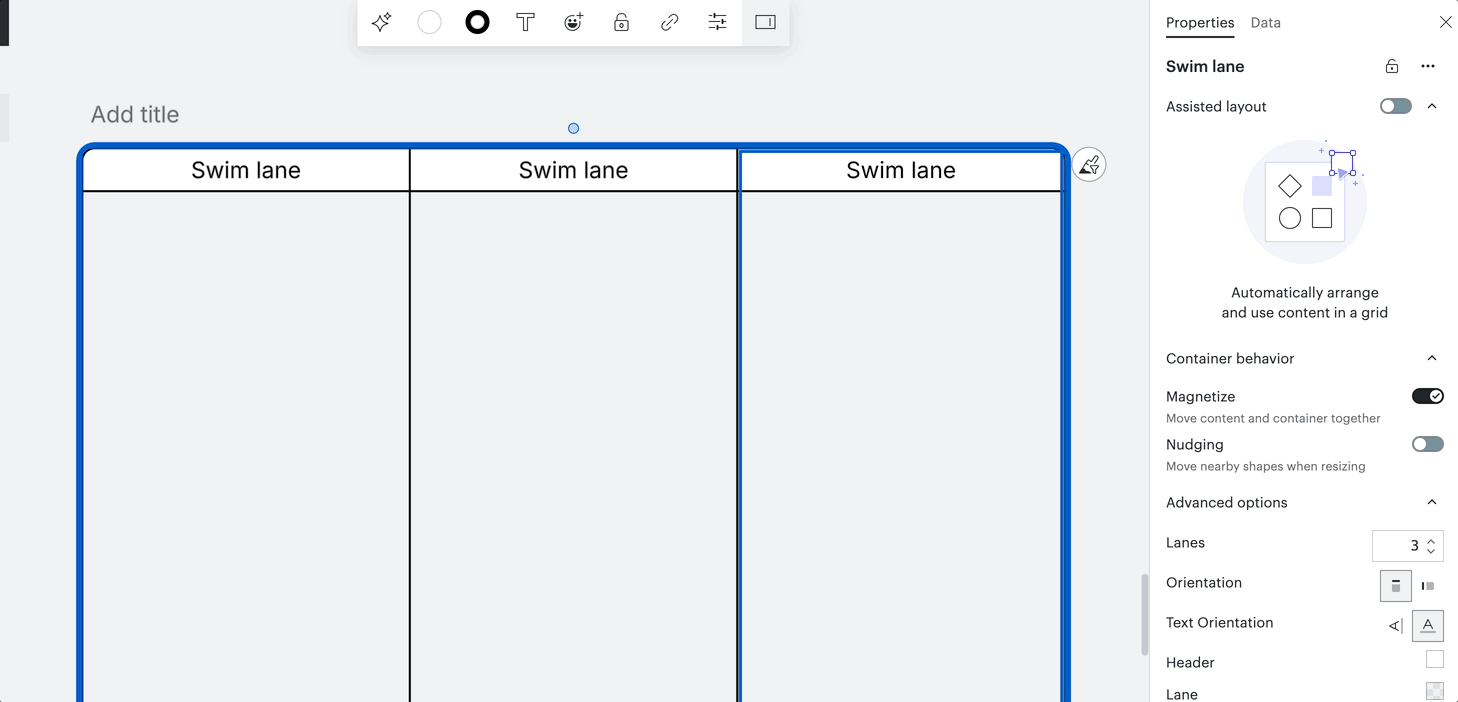

För att justera rubrikfärgen på en simbana, följ dessa steg:

Välj en simbana.
Navigera till den sammanhangsberoendepanelen.
Under Avancerade alternativ väljer du färgrutan Rubrik.
Välj en färg.

anpassa

Läs mer: Kolla in artikeln Lägg till och anpassa former i Lucidchart för att lära dig mer om hur du arbetar med färger.

Ändra pooler

För att skapa en pool, lägg till fler simbanor i ditt diagram eller dra den trefältiga poolen från menyn Former. Klicka en gång på en simbana rubrik eller kant för att välja hela poolen och använd den kontextuella panelen som öppnas uppe till höger i formateringsfältet för att göra ändringar. Läs följande avsnitt för instruktioner om hur du ändrar storlek, flytta, magnetisera och formatera om pooler.

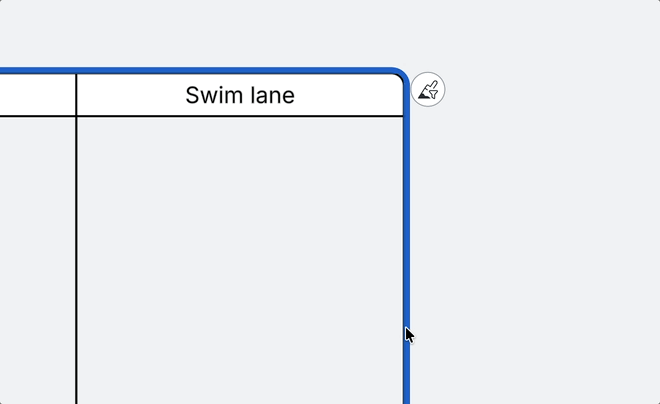

Ändra storlek

Håll markören över poolens gräns. Markören visas som en dubbelhövdad pil vinkelrätt mot kanten.
Klicka och dra gränsen för att ändra storlek på simbanan eller poolen.

Obs! Det är bara möjligt att justera storleken på en simbana från dess övre eller högra kant. Om du justerar den vänstra eller nedre gränsen ändras storleken på en intilliggande simbana.

ändra storlek

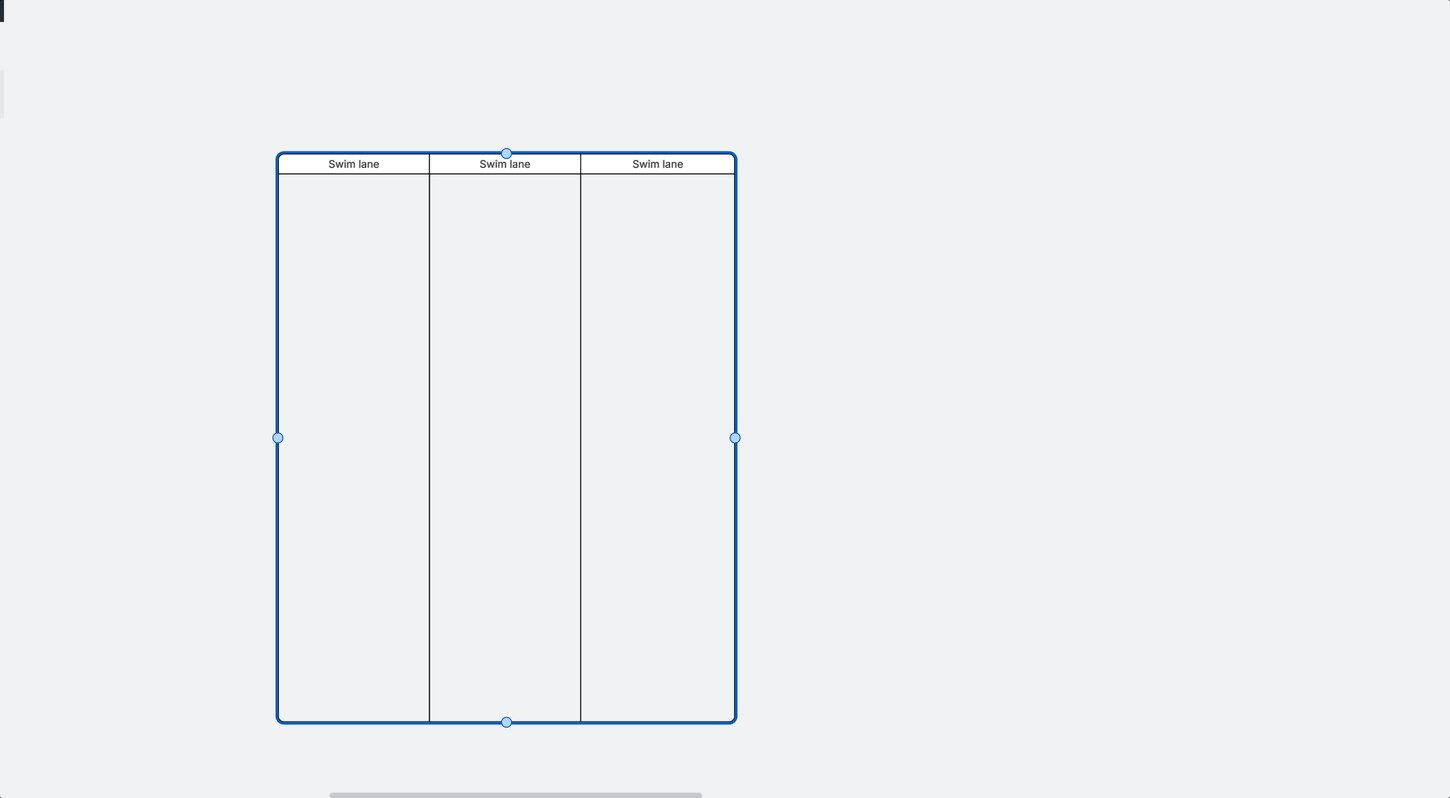

Flytta

Håll markören över sidhuvudet på din simbana. Markören visas som en fyrkantig pil.
Klicka och dra simbanans form till ett annat område på duken.

Tips: Behöver du utrymme för fler former i en simbana? Håll ned "Shift" och högerklicka sedan och dra markören för att utöka befintligt innehåll i simbanan.

Magnetisera

Magnetisera föremål till en simbana så att de förblir anslutna när du flyttar den. För att magnetisera en simbana, följ dessa steg:

Välj sidhuvudet eller gränsen för en simbana.
Klicka på ikonen Magnetisera i formateringsfältet .
Dra simbanan till en annan plats.

Formatera om

Ändra ordningen på simbanor eller ta bort en simbana helt. Högerklicka på rubriken på en simbana eller pool för att se formateringsalternativen. Från högerklicksmenyn kan du välja:

Flytta körfält till vänster eller flytta körfält till höger för vertikala simbanor.
Flytta Lane Up eller Move Lane Down för horisontella simbanor.
Ta bort Lane för att ta bort simbanan och dess innehåll från poolen.
Ta bort för att ta bort simbanans form men behålla innehållet på duken.

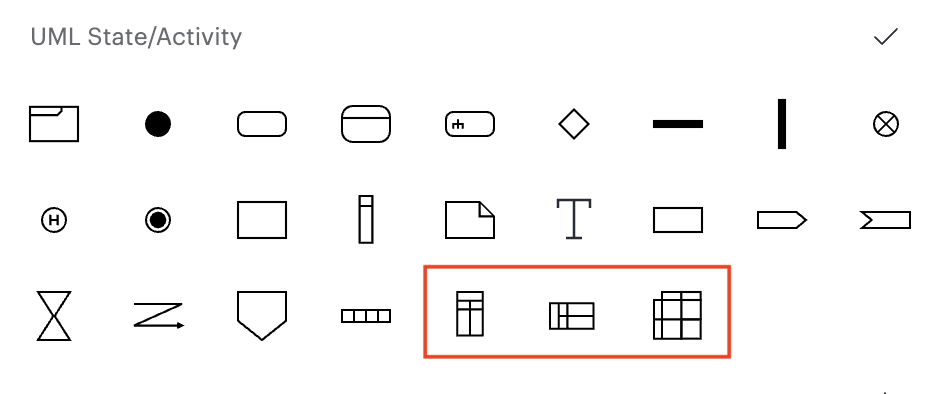

UML simma körfält

Skapa flerdimensionella simbanor med UML-formbiblioteket. Följ dessa steg för att komma åt UML-simbanor:

Klicka på Fler former i dokumentets nedre vänstra hörn.
Sök ”UML” och expandera UML Shapes-biblioteket.
Markera rutan bredvid ”UML State/Activity”.
Klicka på Använd markerade former.
Navigera till avsnittet ”UML-tillstånd/aktivitet” i menyn Former och välj ett flerdimensionellt simbandiagram.
Dra en form på arbetsytan.

Vanliga frågor

Hur markerar jag och redigerar en simbana?

Simbanor är behållarformer, så du måste välja rubrik eller kant för att markera hela formen. För att välja en enskild simbana, dubbelklicka på dess rubrik eller var som helst längs simbanans gräns. Klicka en gång på dess rubrik eller kant för att välja hela poolen.

Kan jag kombinera enskilda simbanor tillsammans i en enda form?

Ja. För att kombinera individuella simbanor i en pool, använd gruppfunktionen. Läs mer i vår Lägg till och anpassa former i Lucidchart artikel.

Om jag tar bort en simbana från mitt diagram, kommer dess innehåll också att raderas?

Nej. När du tar bort en simbana kommer dess innehåll att förbli på duken. För att göra detta, högerklicka på simbanans rubrik och välj Radera (eller välj simbanan och tryck på Delete på tangentbordet). Om du vill radera både simbanan och dess innehåll klickar du på Ta bort körfält i högerklicksmenyn.
