Добавление и настройка фигур в Lucidchart

Смотрите: начало работы в Lucidchart

Добавление фигуры в документ

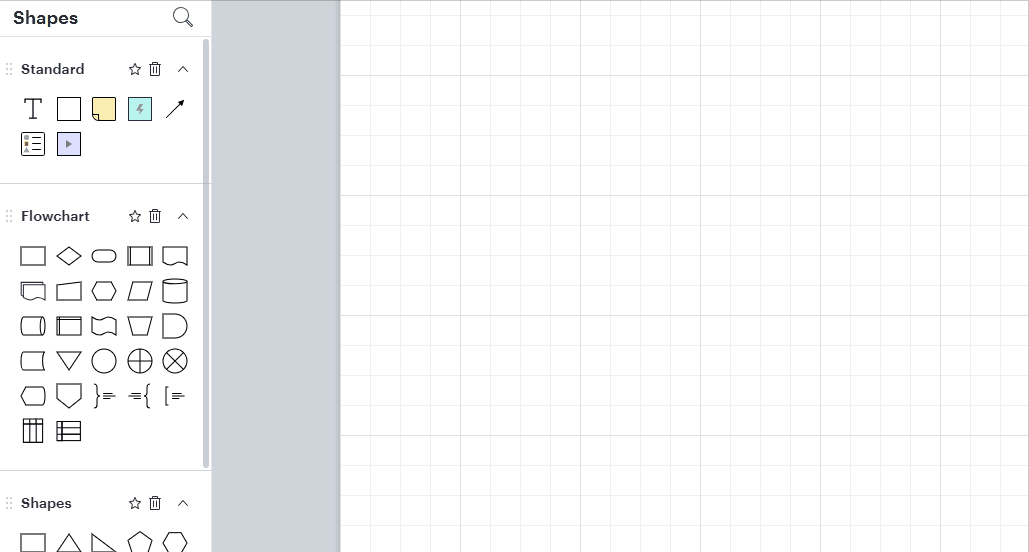

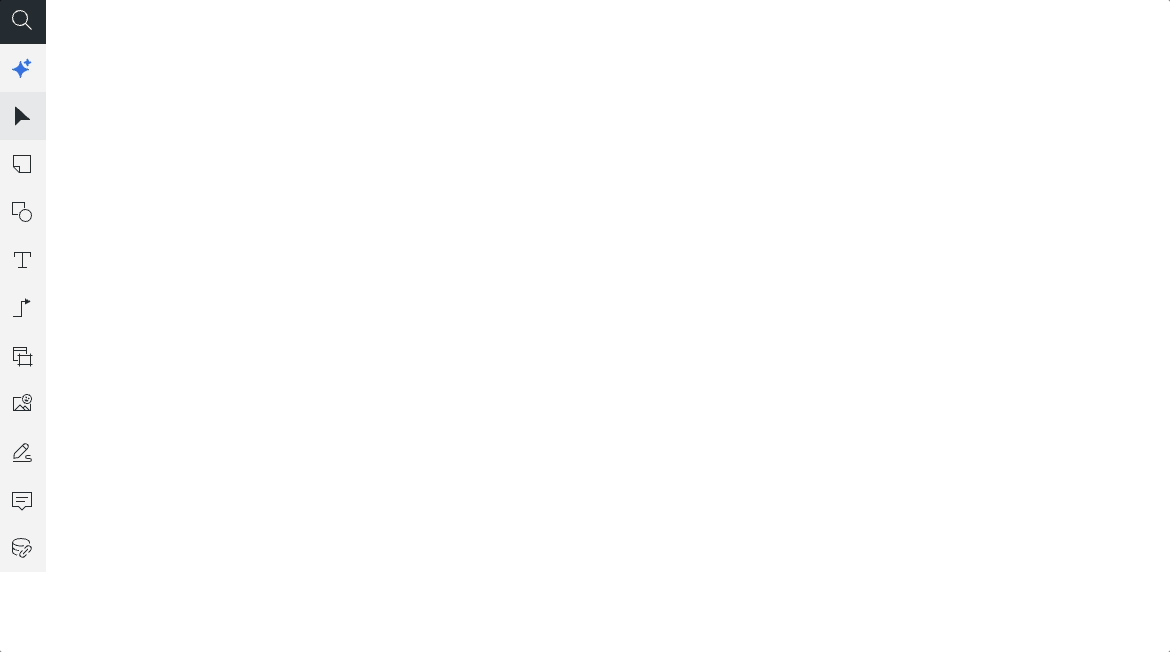

Существует несколько способов добавить фигуру в твою схему. Ты можешь:

• Нажмите   значок фигуры и перетащите фигуру на холст.
• Перетащите фигуру из раздела инструментов для работы с документами на левой панели и поместите ее на холст.
• Протяните линию от фигуры на холсте и выберите новую фигуру в контекстном меню.
• Наведите курсор на фигуру на холсте или выберите её, затем щёлкните по одному из круглых узлов, которые появляются на фигуре или вокруг неё.
  • Когда появится свободное место, новая фигура будет добавлена в направлении круглого узла, по которому ты щелкнул. Если в этом направлении уже есть фигура, будет создано новое ответвление.
• Удерживайте клавиши Command + Shift (Mac) или Ctrl + Shift (PC), затем щелкните и перетащите существующую фигуру на холст, чтобы продублировать ее.

Чтобы узнать, как добавить фигурку в классическом редакторе Lucidchart , разверните выпадающее меню ниже.

Повтори описанные выше варианты, чтобы добавить больше фигур, ответвляющихся от одной фигуры.

Форматирование и изменение фигур

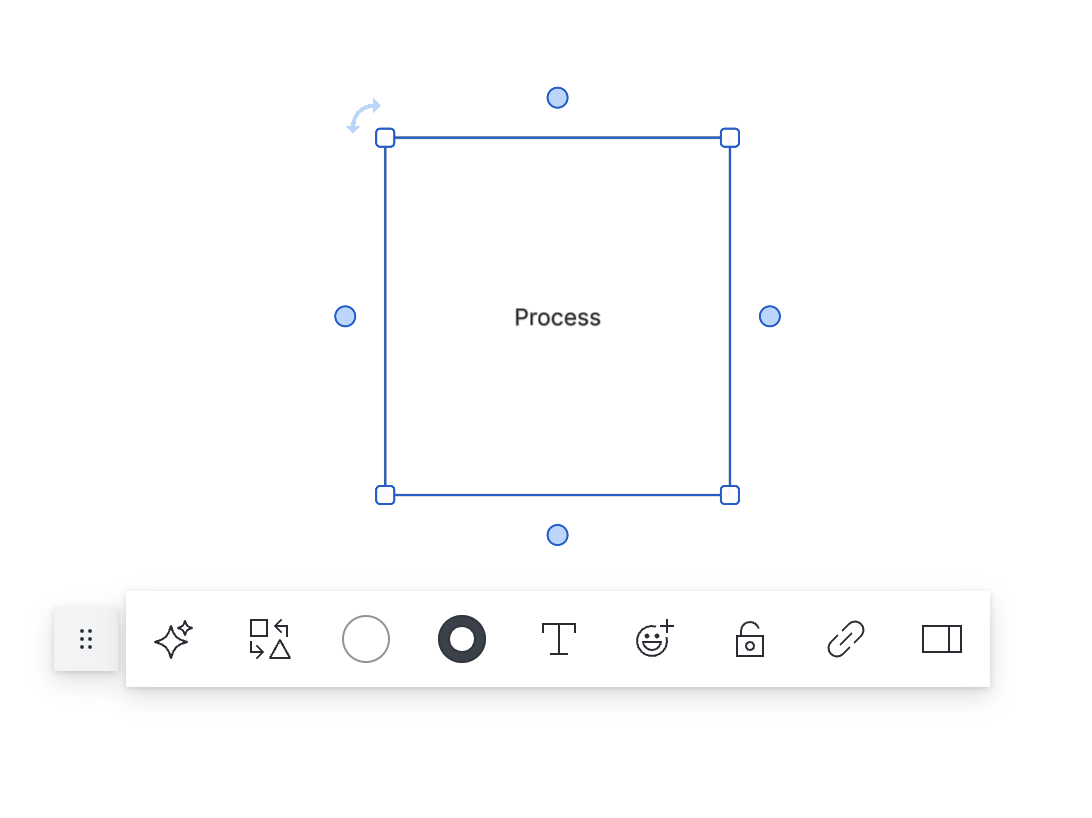

Чтобы отформатировать и изменить фигуру, выберите фигуру и нажмите кнопку Значок правой панели находится в правом верхнем углу рабочей области.

Вы также можете настроить тип, заливку, рамку и другие параметры фигурки с помощью панели редактирования фигурки, которая появляется рядом с выбранной фигуркой, когда правая панель закрыта. Чтобы узнать больше об инструментах на панели редактирования фигур, прочтите нашу статью «Добро пожаловать в Lucidchart .

Чтобы получить полные инструкции по открытию меню параметров фигурки в классическом редакторе Lucidchart , разверните выпадающее меню ниже.

Переместите фигуру

Чтобы переместить фигуру, перетащите её курсором или выделите её и переместите с помощью клавиш со стрелками на клавиатуре. Удерживайте клавишу "Shift" на клавиатуре и используйте клавиши со стрелками для перемещения фигурки с меньшим шагом, или изменяйте значения положения по осям X и Y в разделе "Упорядочить" на правой панели.

Для получения полных инструкций по перемещению фигур в классическом редакторе Lucidchart разверните выпадающее меню ниже.

Изменить форму фигура

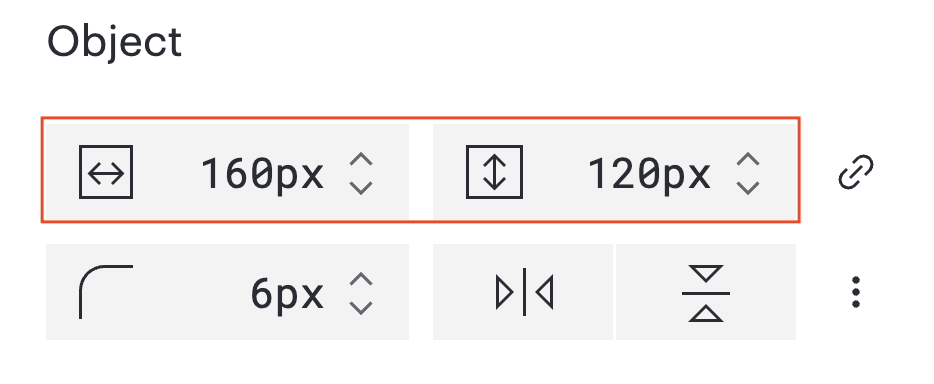

Чтобы изменить размер фигурки, выделите её и перетащите один из синих квадратов вдоль её границы. Удерживайте клавишу «Shift» на клавиатуре, чтобы сохранить размеры фигуры при изменении её размера. Также вы можете переключать стрелки рядом со значками ширины и высоты в разделе «Объект» на правой панели.

Для получения полных инструкций по изменению размера фигурки в классическом редакторе Lucidchart разверните выпадающее меню ниже.

При указании ширины и высоты единицы измерения выравниваются в соответствии с настройками документа. Чтобы изменить единицы измерения в документе, см. статью «Настройка параметров документа и платы» .

Поверните фигуру

Чтобы повернуть фигуру, выделите её и перетащите по часовой или против часовой стрелки, используя маркер в верхнем левом углу её границы. Также вы можете повернуть объект на определенный угол в правой панели. Вот как это сделать:

1. Выберите фигуру.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. Нажмите Значок с тремя точками для «Настройки объекта» находится в правом нижнем углу раздела «Объект».
4. Переключите стрелки рядом с Значок вращения.

Для получения полных инструкций по вращению фигурки в классическом редакторе Lucidchart разверните выпадающее меню ниже.

Цвет заливки

Чтобы добавить заливку к фигуре:

1. Выберите фигуру для заливки цветом.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. Нажмите значок заливки под кнопкой «Заливка» в верхней части правой панели.
   • Либо выберите фигуру и щелкните значок заливки на панели редактирования фигуры.
4. Выберите цвет или создайте собственный цвет, нажав кнопку. значок плюса внизу окна выбора цвета.
5. Подберите цвет фигуры к имеющемуся на холсте, выбрав значок цветовой пипетки и нажав на объект с образцом цвета.

В верхней части меню заливки находится выпадающее меню с параметрами для заливки фигурки линейным или радиальным градиентом, либо изображением. Используйте опцию «Изображение», чтобы обрезать изображения по определенной фигуре.

Чтобы узнать, как добавить закрашенную фигурку в классический редактор Lucidchart , разверните выпадающее меню ниже.

Прозрачность

Чтобы настроить непрозрачность фигуры, выполните следующие действия.

1. Выберите фигуру.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. Нажмите Значок с тремя точками для «Настройки объекта» находится в правом нижнем углу раздела «Объект».
4. Переключите стрелки рядом с пунктом «Непрозрачность».

Зеркало фигура

Чтобы отразить фигуру, выполните следующие действия:

1. Выберите фигуру.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. В разделе «Объект» нажмите Используйте значок «Перевернуть по горизонтали», чтобы зеркально отобразить фигуру слева направо. Используйте значок «Перевернуть по вертикали», чтобы зеркально отобразить фигурку сверху вниз.

Добавляем тень к фигуре

Чтобы добавить тень к фигуре:

1. Выберите фигуру.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. Нажмите Значок с тремя точками для «Настройки объекта» находится в правом нижнем углу раздела «Объект».
4. После включения этой функции вы можете настроить расстояние до тени, размытие, цвет и угол наклона.

Чтобы ознакомиться с полными инструкциями по добавлению тени к фигуре в классическом редакторе Lucidchart , разверните выпадающее меню ниже.

Закругляем углы фигурки

Чтобы скруглить углы фигуры:

1. Выберите фигуру.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. В разделе «Объект» переместите стрелки справа от закругленного значка.

Чтобы получить полные инструкции по скруглению углов фигур в классическом редакторе Lucidchart , разверните выпадающее меню ниже.

Изменить рамку фигура

Чтобы изменить цвет границы фигуры:

1. Выберите фигуру для внесения изменений.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.

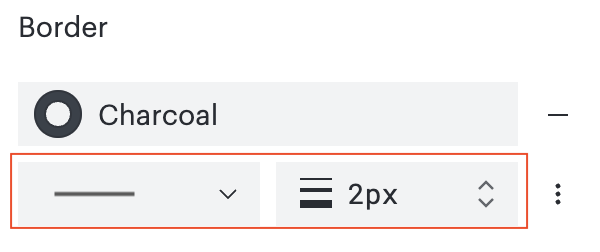

3. В правой панели в разделе «Граница» нажмите Значок цвета линии.
   • В качестве альтернативы, выберите фигурку и щелкните значок цвета линии на появившейся панели редактирования фигурки.
4. Выбрать цвет.
5. Используйте меню «Стиль линии» и «Толщина линии», чтобы изменить стиль и толщину границы.

Изменение фигуры

Чтобы изменить существующую на холсте фигуру на другую фигуру из той же библиотеки фигур:

1. Выбрать фигуру на холсте.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. Нажмите Значок «Изменить фигуру» находится в верхней части панели.
   • Либо выберите фигуру и щелкните значок «Изменить фигуру» на панели редактирования фигуры.
4. Выберите новую фигуру.

Для получения полных инструкций по изменению фигур в классическом редакторе Lucidchart разверните выпадающее меню ниже.

Изменить текст на фигуре

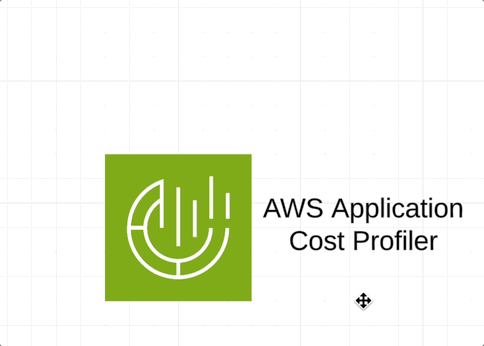

В Lucidchart для большинства фигурок можно добавить текст, дважды щелкнув по фигурке и введя нужный текст. Текст не может быть добавлен к некоторым фигурам, таким как фигуры «Или» или «точка суммирования» из фигуры библиотеки блок-схемы.

Некоторые фигуры имеют текст снаружи фигуры, а не внутри. Дважды щелкните текст, чтобы отредактировать его, и перетащите его, чтобы переместить в новое место относительно фигурки — вы можете переместить его вверх, вниз, влево или вправо от фигурки.

Установить стиль по умолчанию

Чтобы изменить стиль по умолчанию для новых фигур, добавленных на холст:

1. Нажмите в любом месте на холсте для снятия выделения с выбранных объектов.
2. Нажмите правая панель в правом верхнем углу рабочего пространства.
3. Обновите настройки стиля, такие как цвет заливки, цвет линии, стиль линии и шрифт.

Для получения полных инструкций по установке стиля фигурки по умолчанию в классическом редакторе Lucidchart , разверните выпадающее меню ниже.

Новые фигуры при добавлении в документ будут отображаться в заданном стиле.

Копирование стиля фигуры

Чтобы применить стиль фигуры к другим фигурам на холсте:

1. Выберите фигуру для образца стиля.
2. Нажмите правая панель в правом верхнем углу рабочего пространства.
3. Нажмите   Значок «Формат» на панели форматирования в левом верхнем углу рабочей области.
4. Выберите объекты, к которым необходимо применить стиль.
   • Щелкните один раз, чтобы однократно применить формат по образцу. При двойном нажатии форматирование по образцу можно применять до момента повторного нажатия на кнопку или клавишу ESC.

Для получения полных инструкций по копированию стиля фигурки в классическом редакторе Lucidchart , разверните выпадающее меню ниже.

Управление расположением объектов

Монтаж

Чтобы расположить объекты на холсте в правильном порядке:

1. Нажмите правой кнопкой мыши на объект, который необходимо переместить.
2. Наведите курсор на пункт «Упорядочить» в появившемся меню и выберите один из следующих вариантов:
   • Переместить на передний план: Разместить объект перед перекрывающимися объектами.
   • Переместить на задний план: разместить объект позади перекрывающихся объектов.
   • Переместить вперед: Переместить объект на один уровень вперед в порядке расположения перекрывающихся объектов.
   • Переместить назад: Переместить объект на один уровень назад в порядке расположения перекрывающихся объектов.

Вы также можете изменить порядок объектов на правой панели. Вот как это сделать:

1. Выберите фигурку, которую хотите переставить.
2. Откройте правую панель, щелкнув значок в правом верхнем углу рабочей области.
3. В разделе «Расположить» щелкните значок, соответствующий тому, как вы хотите расположить фигурки.

Единый вектор

Для выравнивания объектов на холсте:

1. Выберите объекты, которые необходимо выровнять, с помощью рамки.
2. Нажмите правой кнопкой мыши по выделенной области.
3. Наведите курсор на «Выровнять».
4. Выберите вариант выравнивания из списка.

Распределение

Для равномерного распределения объектов на холсте:

1. Выделите объекты, которые необходимо распределить, с помощью рамки.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. В разделе «Расположить» наведите курсор на один из следующих вариантов.
   • Выравнивание: Регулирует положение выбранных фигур относительно друг друга или холста, позиционируя их верхний, нижний, левый или правый края, или центрируя их по вертикали или горизонтали вдоль общей оси.
   • Распределить по горизонтали или вертикали: равномерно распределите выбранные фигуры слева направо или сверху вниз между крайними объектами.
   • Приведение в порядок: Расположите объекты в виде сетки, сохраняя их как можно ближе к исходному местоположению на холсте.
   • Кластеризация: Разместите объекты в виде сетки и переместите их так, чтобы они сгруппировались ближе друг к другу.
   • Примените сеточную компоновку: организуйте контент из Lucidchart и Lucidspark в виде дорожек, контейнеров и фреймов одним щелчком мыши.

Если на холсте выбрано несколько фигурок, в правой панели в разделе «Расположение» появляются дополнительные параметры, позволяющие выбрать способ размещения фигурок.


Для получения полных инструкций по размещению объектов в классическом редакторе Lucidchart разверните выпадающее меню ниже.

Группа

1. Выделите объекты, которые необходимо сгруппировать, с помощью рамки.
2. Нажмите правой кнопкой мыши по выделенной области.
3. Нажмите Группировать.

Заблокировать

Чтобы заблокировать положение, размер и стиль фигурки:

1. Выберите фигуру, которую необходимо защитить от изменений.
2. Нажмите Значок правой панели находится в правом верхнем углу рабочей области.
3. Нажмите Значок замка справа от названия фигурки в верхней части панели.
4. В качестве альтернативы, выберите фигурку и нажмите на значок замка на панели редактирования фигурки.

Для получения полных инструкций по блокировке объекта в классическом редакторе Lucidchart разверните выпадающее меню ниже.

Создание пользовательских фигур

Lucidchart предлагает три способа создания пользовательских фигур: с помощью фигуры гибкого многоугольника, группировки нескольких фигур в одну или загрузки собственного изображения для использования в качестве фигуры.

Использование фигуры гибкого многоугольника

1. Нажмите Значок поиска в верхней части левой панели.
2. Найдите "гибкий многоугольник".
3. Выбирать Выберите значок гибкого многоугольника из списка и перетащите его на холст.
4. Настройте фигуру гибкого многоугольника, перетаскивая узлы вдоль края фигуры.

Полные инструкции по использованию фигурного многоугольника flex polygon в классическом редакторе Lucidchart см. в раскрывающемся списке ниже.

Группировка нескольких фигур в одну

1. Выделите объекты, которые необходимо сгруппировать, с помощью рамки.
2. Нажмите правой кнопкой мыши по выделенной области.
3. Выберите в меню Группировать.
4. Нажмите правой кнопкой мыши по сгруппированной фигуре.
5. Выберите в меню Добавить в пользовательскую библиотеку фигур.
6. Выберите библиотеку фигур.
7. Измените название пользовательской фигуры.
8. Нажмите Готово.

Загрузка изображения

1. Нажмите Меню «Файл» находится в верхнем левом углу холста.
2. Наведите курсор на «Вставить».
3. Нажмите на «Изображение».
4. Выберите и загрузите изображение со своего устройства.
5. Нажмите правой кнопкой мыши по изображению.
6. Выберите в меню Добавить в пользовательскую библиотеку фигур.
7. Выберите библиотеку фигур.
8. Измените название пользовательской фигуры.
9. Нажмите Готово.

Удаление фигуры

Чтобы удалить фигуру:

1. Выберите фигуру, которую необходимо удалить.
2. Нажми клавишу Backspace или Delete на клавиатуре.

Добавь изображение, иконку или GIF

Инструменты поиска и импорта Lucid позволяют легко находить нужные фигурки и изображения. Мы интегрируемся с веб-сайтами, сервисами или ресурсами третьих сторон, чтобы предоставить вам доступ к контенту третьих сторон, включая GIF-файлы (на основе Giphy), изображения (на основе Bing Image Search, на основе Microsoft) и значки (на основе Iconfinder) (в совокупности «Приложения, не относящиеся к Lucid»). Пожалуйста, ознакомьтесь с условиями предоставления услуг и политикой конфиденциальности любых сторонних сайтов или сервисов, к использованию которых применяются приложения, не относящиеся к Lucid.

Чтобы добавить изображение, значок или GIF, выполни следующие шаги:

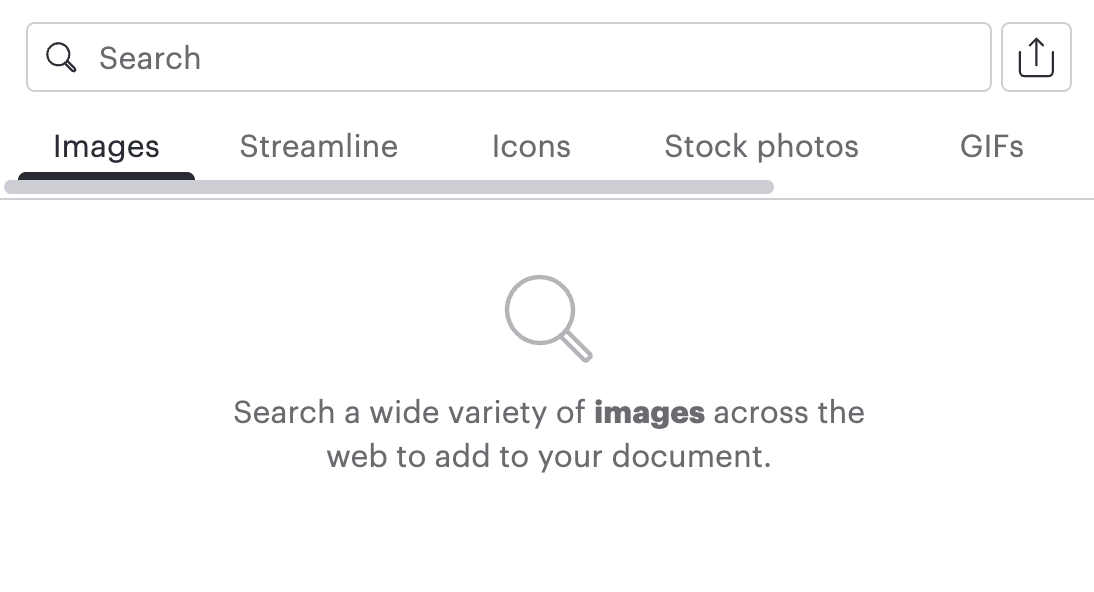

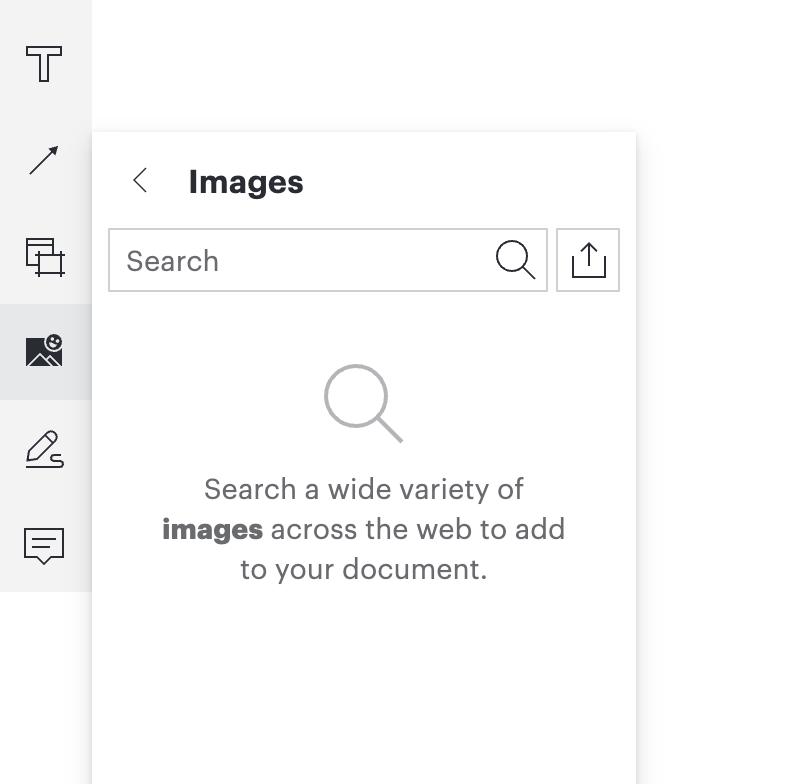

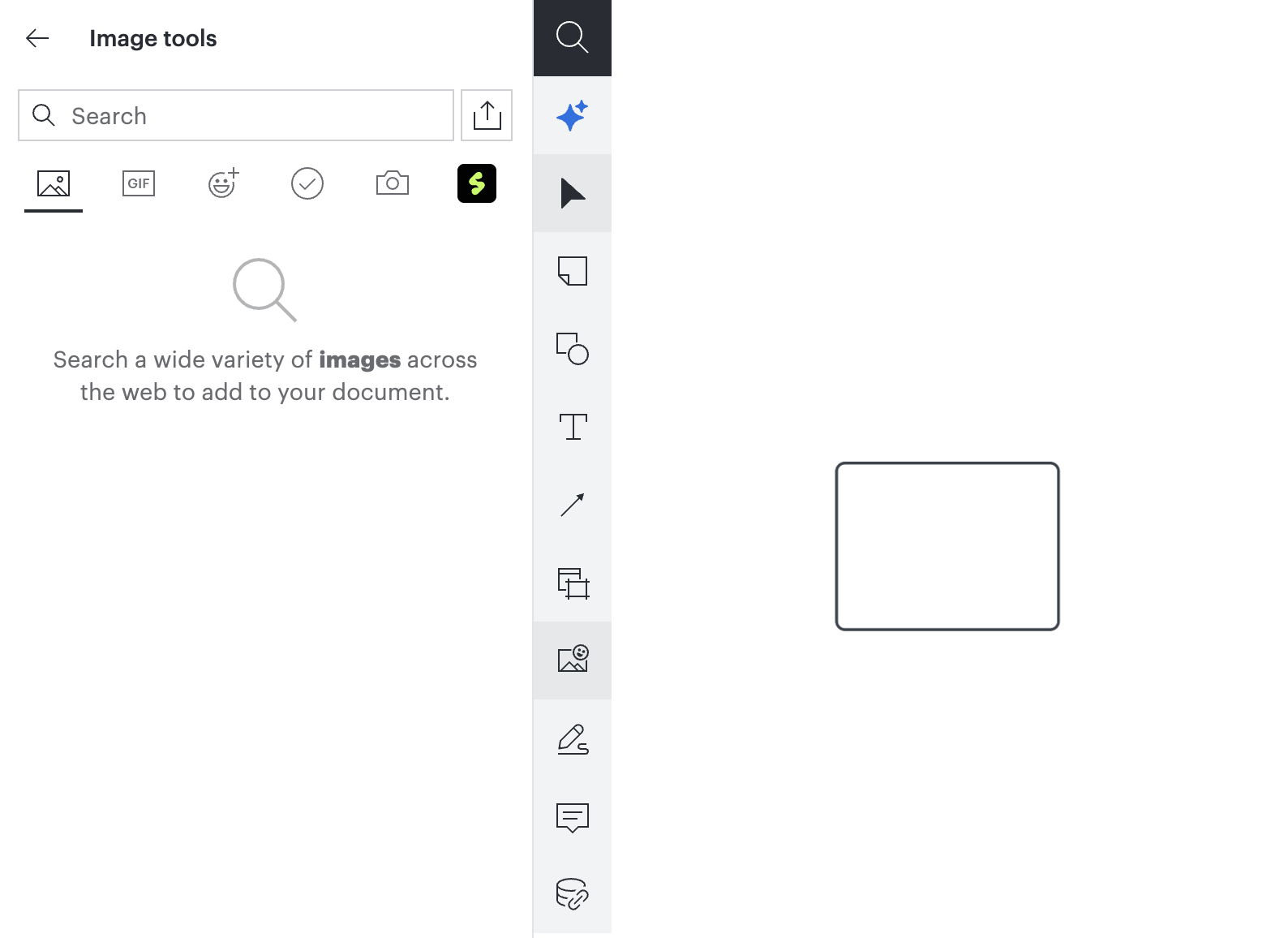

1. Нажмите Значок «Изображения» находится на панели инструментов в крайнем левом углу рабочей области.
2. Выберите тип добавляемого медиафайла из предложенных вариантов в верхней части открывшейся правой панели.
3. Набери ключевое слово в строке поиска.
4. Нажми на значок увеличительного стекла рядом со строкой поиска.
5. Перетащите изображение, значок или GIF-файл на холст.


Чтобы получить полные инструкции по добавлению изображения, значка или GIF-файла в классический редактор Lucidchart, разверните выпадающее меню ниже.
