Знакомство с плавательными дорожками

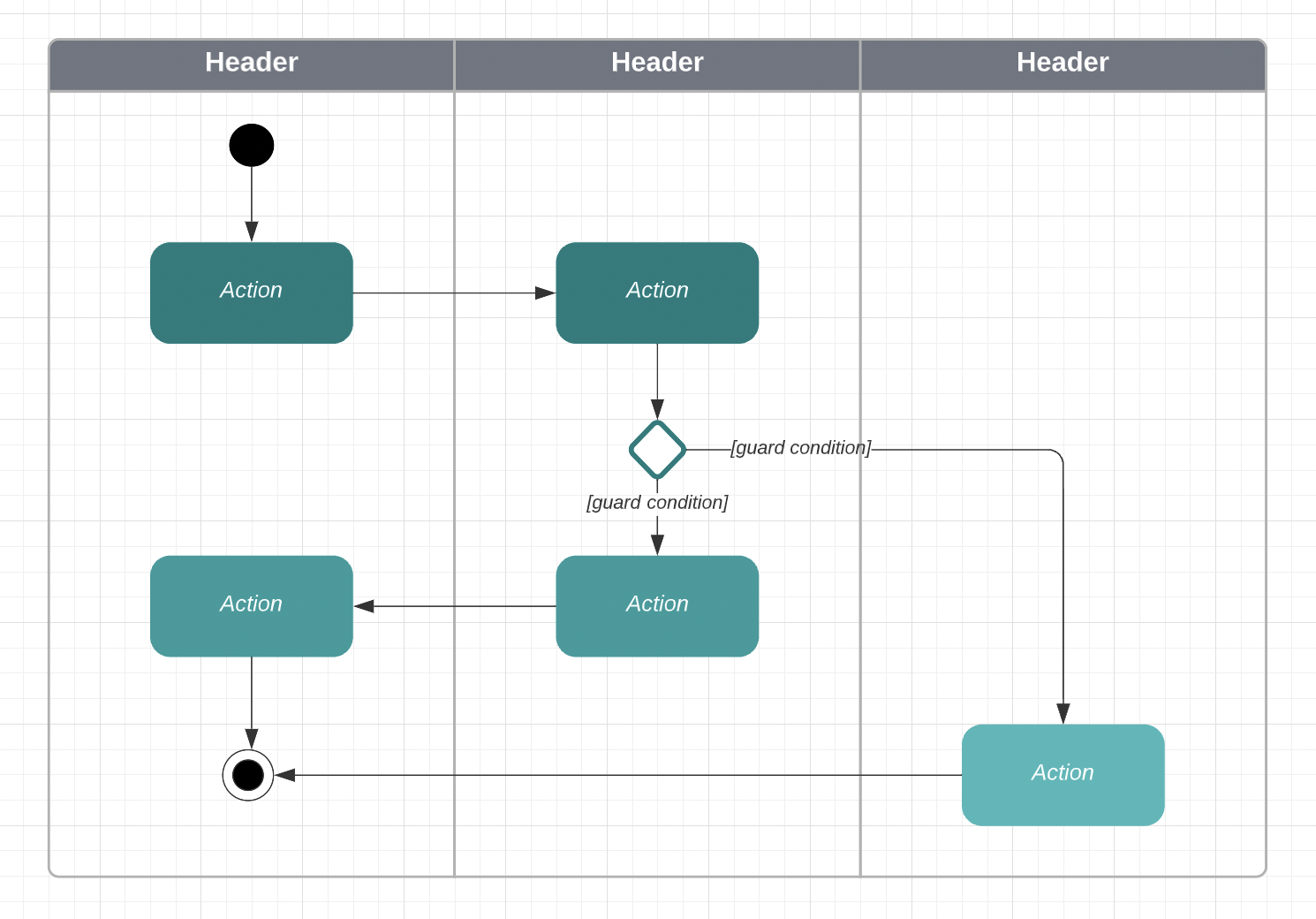

Плавательные дорожки — фигуры-контейнеры для организации объектов в блок-схемы процесса. Схема плавательных дорожек состоит из одной или нескольких плавательных дорожек, включая содержимое дорожек. Примерами случаев использования «плавательных дорожек» являются разделение людей по обязанностям или процесса — на этапы.

плавательная дорожка

Познакомьтесь с распространенными терминами, чтобы узнать больше о плавательных дорожках:

Плавательная дорожка: отдельная плавательная дорожка контейнерной фигуры.
Пул: состоит из одной или нескольких плавательных дорожек, объединенных в единую сгруппированную фигуру.
Заголовок: область диаграммы, содержащая метку.
Метка: текст в заголовке плавательной дорожки.
Базовая дорожка: самая левая (для вертикальных дорожек) или верхняя (для горизонтальных) дорожка в пуле.
Базовая сторона: самая левая (для вертикальных дорожек) или верхняя (для горизонтальных дорожек) граница в пуле.

Создайте схему плавательных дорожек

Начните с одного из шаблонов плавательных дорожек или создайте схему с нуля. Чтобы узнать, как это сделать, прочитайте следующие разделы.

Как применить шаблон

Существует множество шаблонов плавательных дорожек для организации ваших идей по предложенной форме. Чтобы настроить шаблон плавательных дорожек, выполните следующие действия:

Перейди на главную страницу сайта Lucid.
В меню Lucid в левом верхнем углу выберите «Шаблоны».
Наберите в строке поиска «плавательные дорожки».
Выберите шаблон.
Нажмите Использовать шаблон.

Постройте собственную схему плавательных дорожек

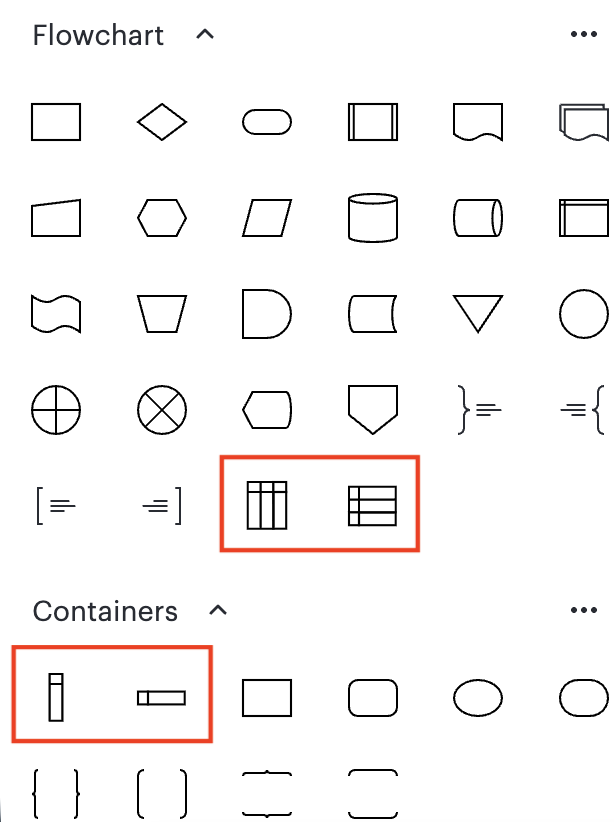

Создайте схему плавательных дорожек с нуля с одной дорожкой или с пула с тремя дорожками. Фигуру с одной дорожкой можно найти в библиотеке фигур «Контейнеры», а фигуру пула с тремя дорожками — в библиотеке фигур «Блок-схема».

Чтобы добавить плавательные дорожки в меню «Фигуры», выполните следующие действия:

Нажмите «Еще фигуры» в левом нижнем углу документа.
Наберите в строке поиска «плавательные дорожки».
Установите флажок напротив «Фигуры блок-схем».
Нажмите Использовать выбранные фигуры.

После добавления фигур в меню «Фигуры» можете перетащить фигуры плавательных дорожек на холст.

доступ

Подробнее: Доступ к плавательным дорожкам можно получить через библиотеку фигур «UML». Такие плавательные дорожки имеют несколько иной функционал, чем те, которые находятся в библиотеке фигур «Блок-схема». Чтобы узнать, как получить к ним доступ и работать с ними, изучите раздел Плавательные дорожки UML ниже.

Изменить плавательные дорожки

Дважды щелкните по заголовку или границе отдельной дорожки. Для внесения изменений воспользуйтесь контекстной панелью , которая открывается в правой верхней части рабочей области.

доступ

Во вкладке «Макет» контекстной панели находятся:

Прикажи расставить предметы перед или за плавательными дорожками.
Стрелки вверх и вниз возле «Дорожки» служат для добавления и удаления дорожек из базовой дорожки.
- Дорожки будут добавляться или удаляться с противоположной стороны от базовой стороны пула (правая сторона вертикального пула или дно горизонтального).

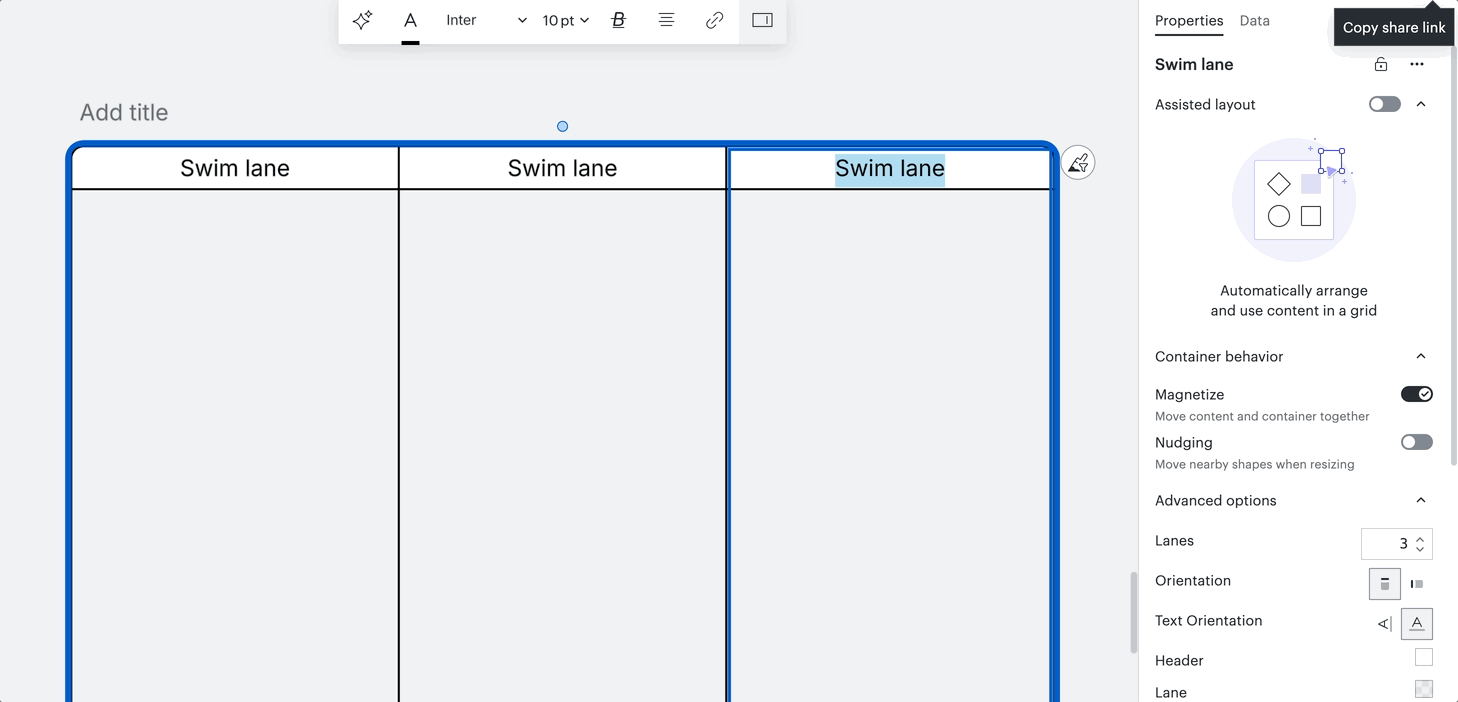

С помощью параметра «Ориентация» можно поворачивать плавательную(-ые) дорожку(-и) и переключаться между вертикальными столбцами и горизонтальными рядами.
Параметры ориентации текста метки.
Значки образцов цвета для изменения цвета заголовка и дорожки.

Примечание: Ты также можешь привязать данные к своей плавательной дорожке во вкладке "Данные" контекстной панели.

Форматирование меток

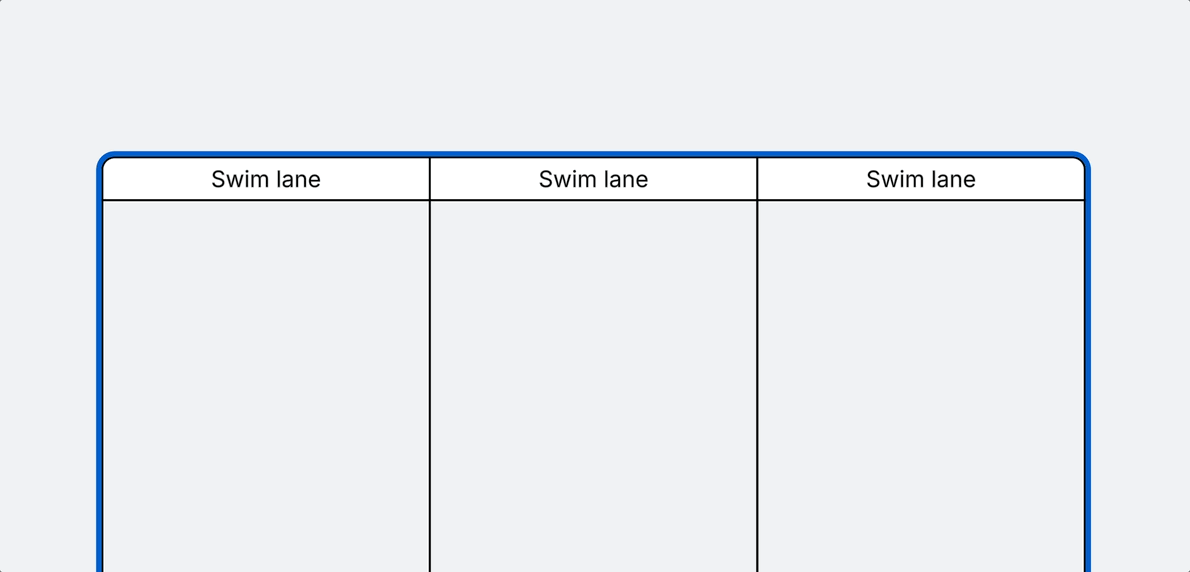

Персонализируйте метки, чтобы разбить плавательные дорожки по категориям. Чтобы изменить метки плавательных дорожек:

Дважды щелкните по заголовку, чтобы выделить текст.
Введите новую метку.

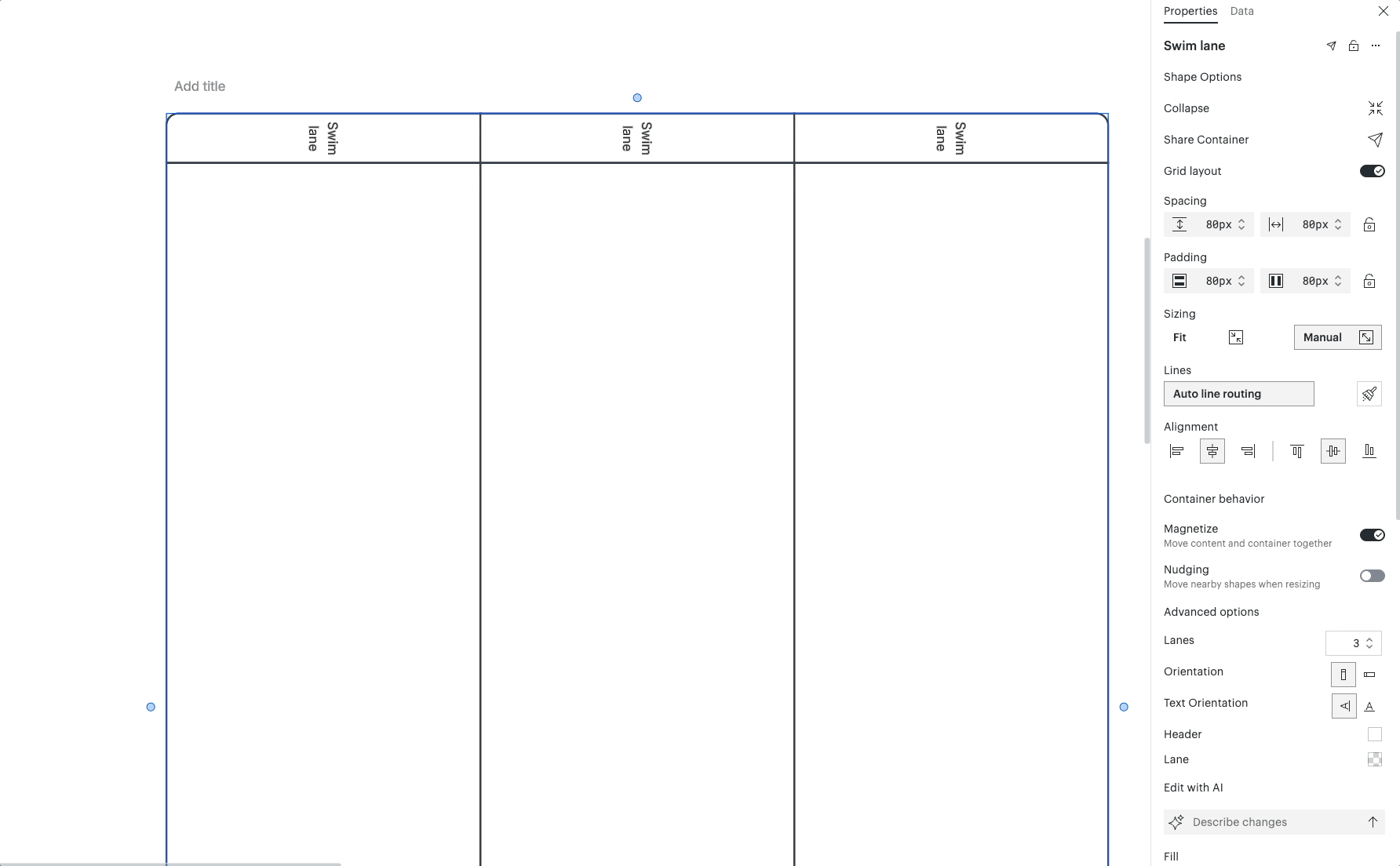

Изменить ориентацию метки

Дважды щелкните по заголовку или контуру, чтобы выбрать плавательную дорожку.
Перейдите к разделу «Дополнительные параметры» в контекстной панели.
Выберите вертикальный или горизонтальный вариант в разделе «Ориентация текста».

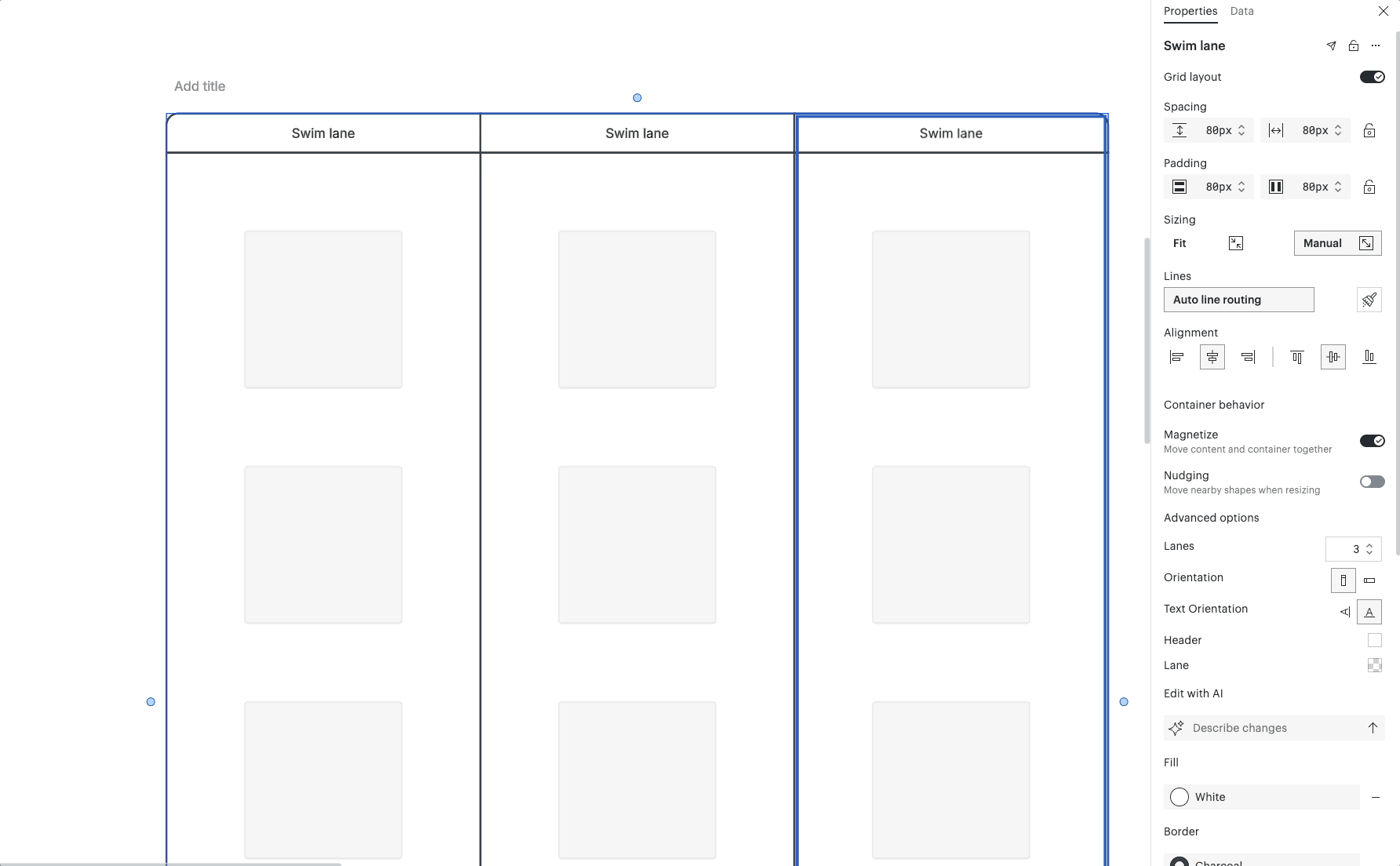

Добавление цветов

Чтобы изменить цвет плавательной дорожки, выполните следующие действия:

Выберите плавательную дорожку.
Перейдите в контекстную панель.
В разделе «Дополнительные параметры» выберите «Цвет дорожки».
Выбрать цвет.

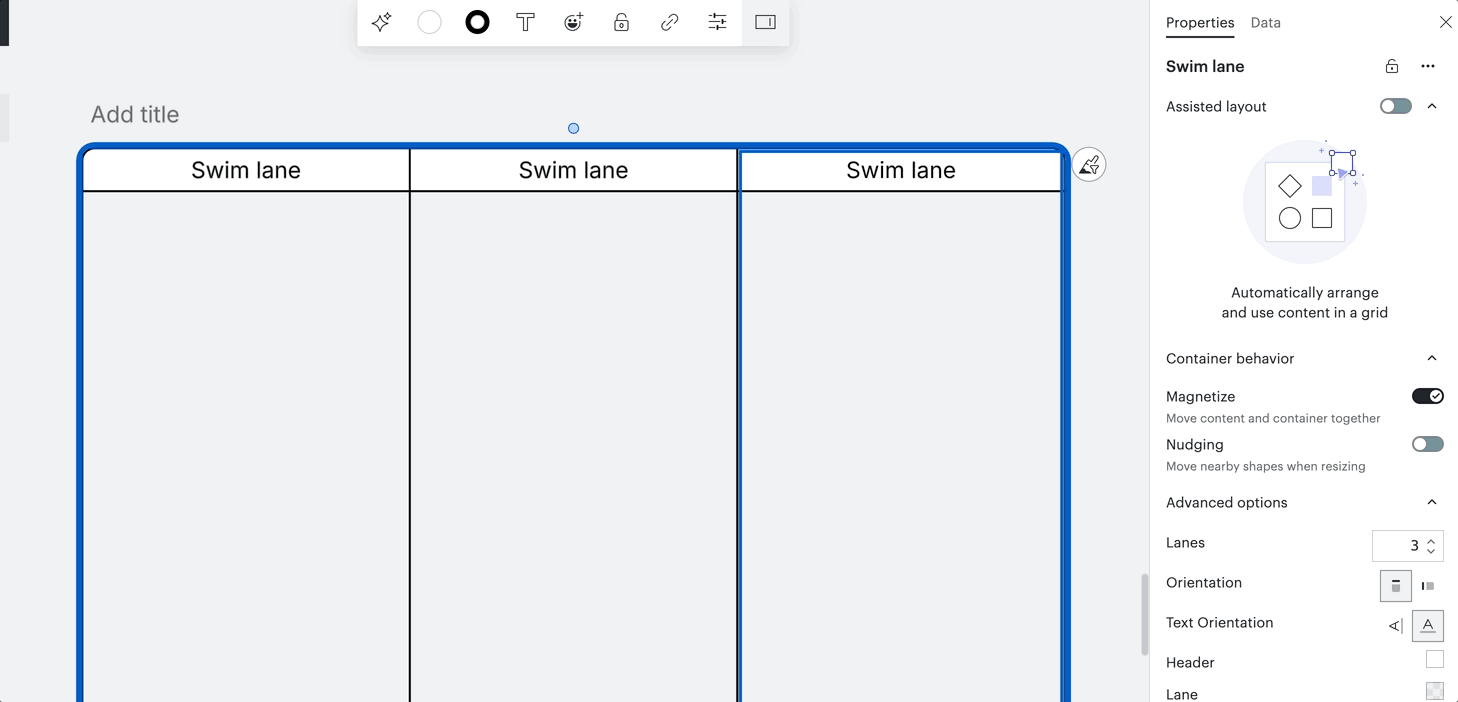

Чтобы настроить цвет заголовка плавательной дорожки, выполните следующие действия:

Выберите плавательную дорожку.
Перейдите в контекстную панель.
В разделе «Дополнительные параметры» выберите «Цвет заголовка».
Выбрать цвет.

настроить

Узнай больше: Загляни в статью Добавление и настройка фигур в Lucidchart , чтобы узнать больше о работе с цветами.

Изменить пул

Чтобы создать пул, добавьте на схему дополнительные плавательные дорожки или перетащите пул с тремя дорожками из меню «Фигуры». Нажмите на заголовок или границу плавательной дорожки, чтобы выделить весь пул, и используйте контекстную панель, которая открывается сверху справа на панели форматирования, для внесения изменений. Инструкции по изменению размера, перемещению, привязке и форматированию пулов читайте в следующих разделах.

Изменение размера

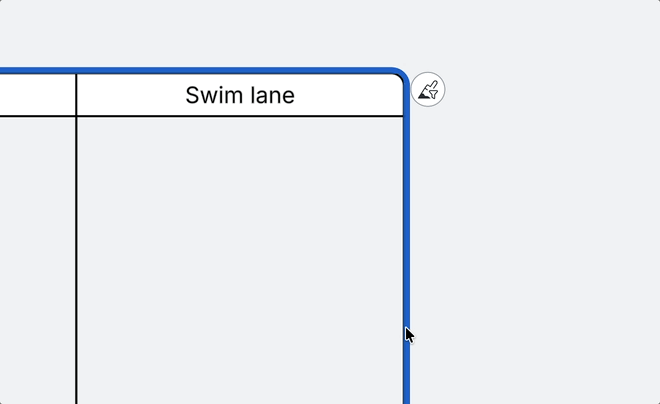

Наведите курсор на границу пула. Вид курсора изменится на двунаправленную стрелку, перпендикулярную границе.
Нажмите и перетащите границу, чтобы изменить размер плавательной дорожки или пула.

Примечание: Регулировать размер плавательной дорожки можно только по верхней или правой границе. Регулировка левой или нижней границы изменит размер соседней плавательной дорожки.

изменить размер

Перенести

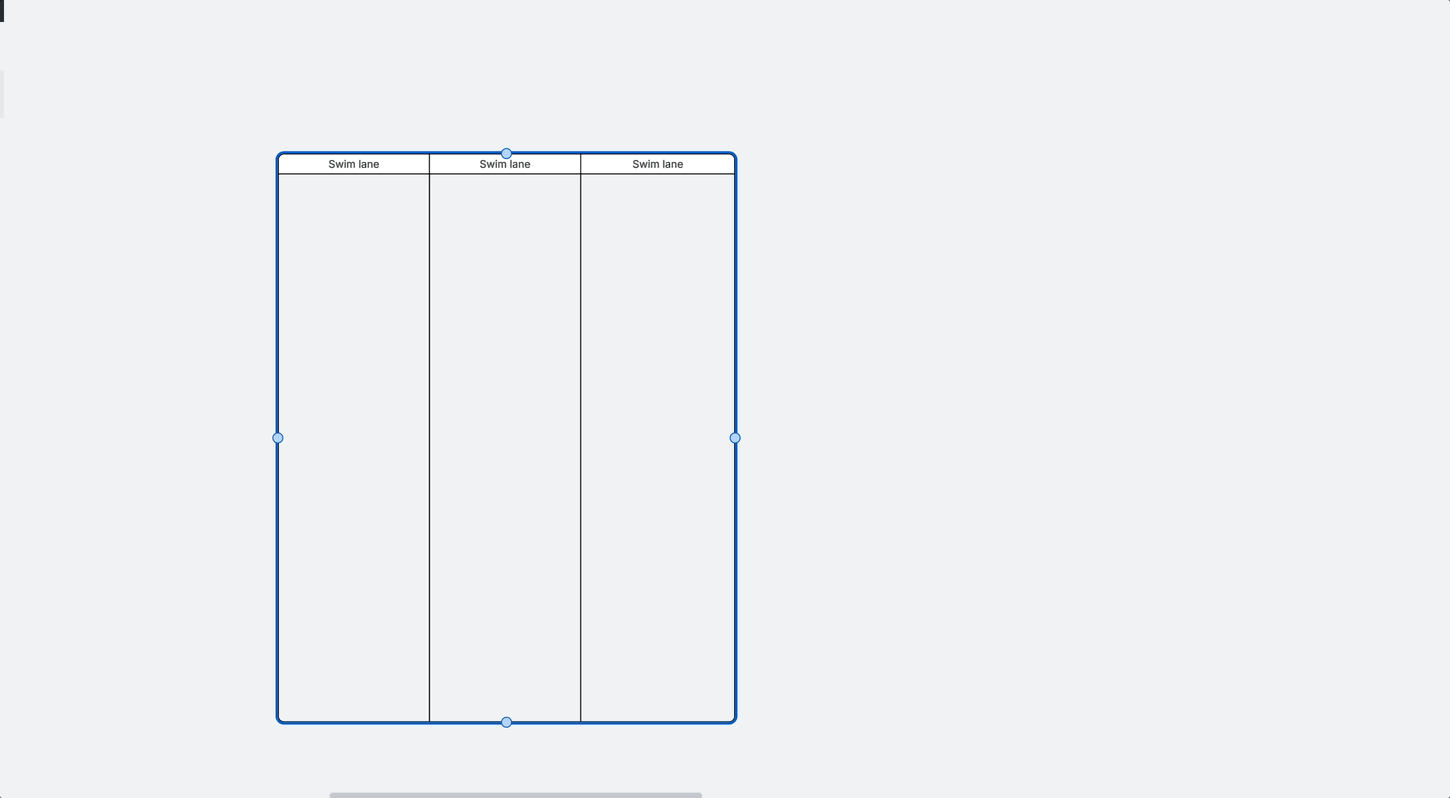

Наведите курсор на заголовок плавательной дорожки. Курсор будет отображаться в виде четырехконечной стрелки.
Нажмите и перетащите плавательную дорожку в другую область холста.

Кончик: Нужно место для большего количества фигур в плавательной дорожке? Удерживая нажатой клавишу «Shift», щелкните правой кнопкой мыши и перетащите курсор, чтобы развернуть существующее содержимое дорожки.

Связать

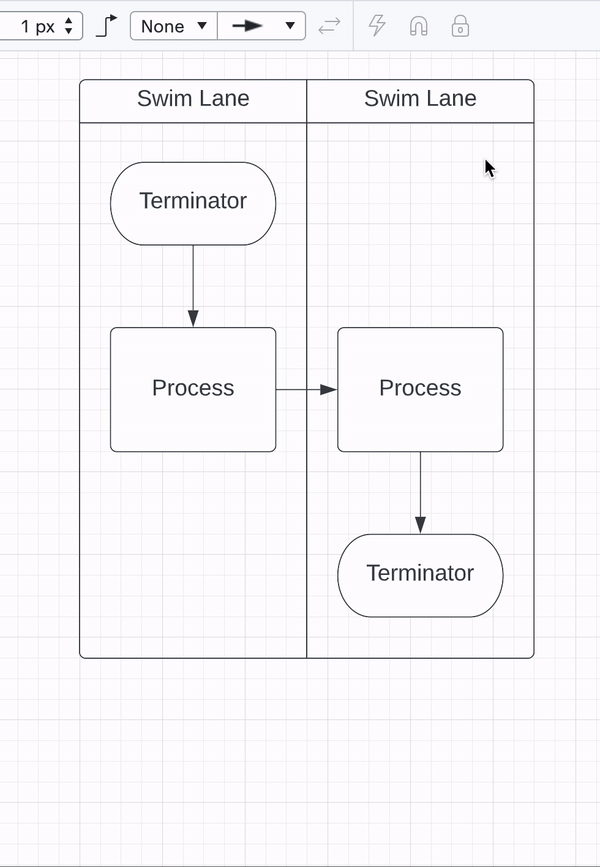

Связывайте объекты с плавательной дорожкой, чтобы они не разъединялись при перемещении. Чтобы настроить привязку к плавательной дорожке, выполните следующие действия:

Выберите заголовок или контур плавательной дорожки.
Нажмите значок «Связать» на панели форматирования.
Перетащите плавательную дорожку в другое место.

Форматировать

Изменить порядок расположения или убрать плавательные дорожки. Нажмите правой кнопкой мыши на заголовок плавательной дорожки или пула, чтобы просмотреть параметры форматирования. В контекстном меню можно выбрать:

Сдвинуть влево или Сдвинуть вправо для вертикальных плавательных дорожек.
Сдвинуть вверх или Сдвинуть вниз для горизонтальных плавательных дорожек.
Удалить дорожку, чтобы удалить плавательную дорожку и ее содержимое из пула.
Удалить, чтобы удалить фигуру плавательной дорожки, но сохранить ее содержимое на холсте.

UML плавательные дорожки

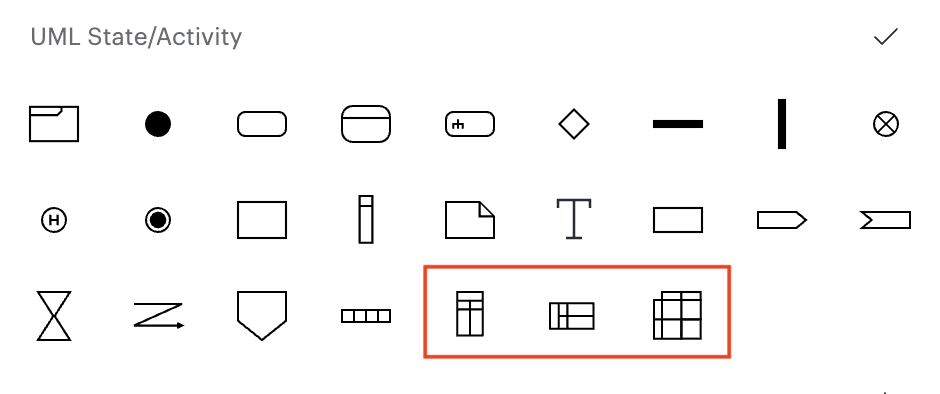

Создавайте многомерные плавательные дорожки с помощью библиотеки фигур «UML». Чтобы получить доступ к UML плавательным дорожкам, выполните следующие действия:

Нажмите «Еще фигуры» в левом нижнем углу документа.
Введите в строку поиска «UML» и перейдите в библиотеку фигур «UML».
Установите флажок рядом с «Активность/состояние UML».
Нажмите Использовать выбранные фигуры.
Перейдите к разделу «Активность/состояние UML» в меню «Фигуры» и выберите многомерную схему плавательных дорожек.
Перетащите фигуру на холст.

Часто задаваемые вопросы

Как выделить и отредактировать плавательную дорожку?

Плавательные дорожки — фигуры-контейнеры, поэтому, чтобы выделить фигуру, необходимо нажать заголовок или границу. Чтобы выбрать отдельную плавательную дорожку, дважды щелкните на ее заголовке или в любом месте вдоль границы дорожки. Нажмите на заголовок или границу, чтобы выбрать весь пул.

Можно ли объединить отдельные плавательные дорожки в единую фигуру?

Да. Чтобы объединить отдельные плавательные дорожки в бассейн, используй функцию "Группа". Узнай больше в нашей статье Добавление и настройка фигур в Lucidchart .

Если удалить дорожку для плавания со схемы, будет ли удалено и ее содержимое?

Нет. При удалении плавательной дорожки ее содержимое останется на холсте. Для этого щелкните правой кнопкой мыши заголовок плавательной дорожки и выберите Удалить (или выберите плавательную дорожку и нажмите Delete на клавиатуре). Если вы хотите удалить плавательную дорожку с содержимым, выберите Удалить дорожку в контекстном меню.
