Use quadros na nuvem para visualizar a infraestrutura em nuvem em Lucidchart

Crie um novo documento com dados importados na nuvem

Depois de importar dados de infraestrutura em nuvem da AWS, Microsoft Azureou Google Cloud para o Lucid Data Central, você pode renderizar automaticamente os dados em um diagrama seguindo estes passos:

1. Selecione Data Central no menu de navegação no lado esquerdo da página inicial da Lucid.
2. Selecione AWS, Microsoft Azureou Google Cloud nas opções à esquerda.
3. Clique em Criar novo documento no topo da página.
4. Selecione a(s) fonte(s) de dados que deseja usar.
5. Clique em Avançar no canto inferior direito.
6. Digite um nome para o documento.
7. Clique em Criar documento no canto inferior direito.

Depois de criar um novo documento do Lucidchart, avance para a próxima seção para aprender como adicionar dados da nuvem à tela.

Visualize dados na nuvem na tela

Depois que os dados da nuvem são importados para um documento Lucidchart, você pode adicionar formas à tela das seguintes maneiras:

• Agente Nuvem (apenas AWS): Com o Agente Nuvem, você pode usar Lucid IA para gerar o diagrama de infraestrutura AWS direcionado diretamente dentro Lucidchart. Para instruções completas, confira nosso Uso Lucid IA no Agente Nuvem para construir diagramas de arquitetura em Lucidchart artigo.
• Diagrama livre: Adicione formas de nuvem manualmente à tela com diagrama livre, permitindo criar um diagrama personalizado. Para instruções completas, confira nosso artigo sobre diagramação Freeform com infraestrutura em nuvem no Lucidchart .
• Cloud quadros: Um cloud quadros é uma visualização automatizada dos seus dados em nuvem. Você pode criar múltiplas visualizações dentro de um quadros em nuvem, cada uma exibindo sua infraestrutura sob uma perspectiva diferente. O restante deste artigo inclui informações sobre como você pode personalizar seus quadros na nuvem com visualizações e outras opções de exibição.

Adicione um quadros de nuvem ao Tela

Para adicionar um quadro de nuvens a um documento Lucidchart , siga estes passos:

1. Selecione o ícone de recursos em nuvem na barra de ferramentas principal no lado esquerdo da página.
2. Clique em Cloud quadros no topo do painel.

Criar e gerenciar visualizações

Visualizações são as diferentes visualizações que você cria dentro desse único quadros, permitindo visualizar arquitetura e recursos sob várias perspectivas — cada uma aplica uma configuração diferente de estrutura, filtros e configurações de layout aos mesmos dados importados.

Quando você gera um novo documento, a infraestrutura renderizada é automaticamente exibida nas visualizações "Infraestrutura Resumida".

Mudar para uma nova visualizações

Para mudar para uma nova visualizações, siga estes passos:

1. Selecione os quadros da nuvem no seu documento Lucidchart .
2. No painel que abre à direita, clique no menu suspenso sob "Visualizações atuais".
3. Selecione uma nova visualizações.

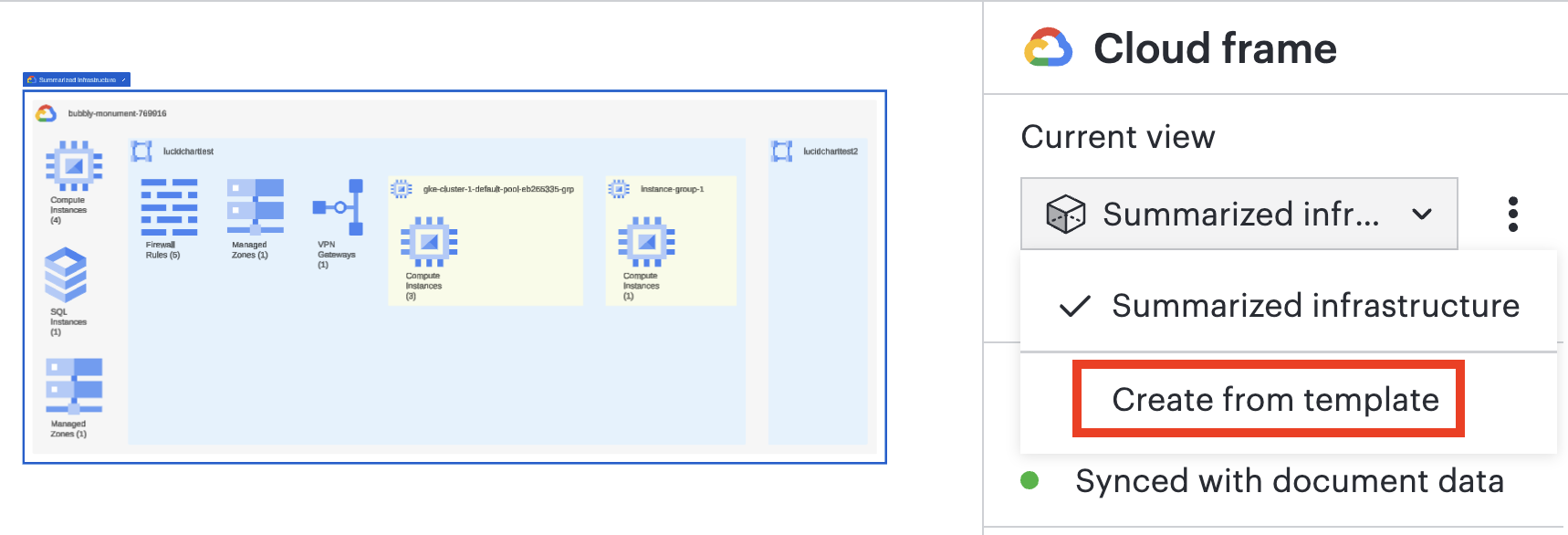

Criar uma nova visualização

Para criar uma nova visualização, siga estes passos:

1. Selecione os quadros da nuvem no seu documento Lucidchart .
2. No painel que abre à direita, clique no menu suspenso sob "Visualizações atuais".
3. Selecione Criar a partir do modelo.

4. Selecione um modelo nas opções ou clique em Pular, quero uma visualização em branco no canto inferior esquerdo.
   • Veja abaixo a seção Visualizações Disponíveis para AWS, Microsoft Azuree Google Cloud para mais informações sobre modelo.
   • Veja a seção Manual layout visualizações abaixo para mais informações sobre como começar com visualizações em branco.
5. Se você escolheu um modelo, clique em Gerar no canto inferior direito.

Gerencie visualizações existentes

Para acessar várias configurações de visualizações existentes, siga estes passos:

1. Selecione os quadros da nuvem no seu documento Lucidchart .
2. No painel que abre à direita, clique no ícone de três pontos à direita do menu suspenso "Visualizações atuais".
3. Selecione uma das seguintes opções:
   • Renomeie as visualizações.
   • Duplique as visualizações com layout automático ou layout.
   • Exporte a configuração para as visualizações atuais ou todas as visualizações.
   • Importar configurações de visualizações a partir de um arquivo JSON.
   • Mude a biblioteca de formas.
   • Apague as visualizações.

Visualizações modelo disponíveis para AWS, Microsoft Azuree Google Cloud

Visualizações de layout manual

Visualizações de layout manual permitem acessar um layout no qual você tem controle sobre a colocação da forma e pode fazer alterações manuais. Para adicionar Caixa e recursos ao tela, clique e arraste-os do painel de recursos do Cloud no lado esquerdo para o tela.

Personalize como a infraestrutura em nuvem aparece no Lucidchart

Recursos de visualizações

Para visualizações todos os tipos de recursos suportados por Lucid, selecione o ícone de recursos em nuvem na barra de ferramentas principal no lado esquerdo da página. Utilize a barra de pesquisa para acessar um tipo de recurso específico nesta lista.

Mostrar ou esconder recursos na tela

Para editar quais recursos estão visíveis no tela, siga estes passos:

1. Selecione os quadros da nuvem no seu documento Lucidchart .
2. No painel que se abre à direita, role até a seção “Visibilidade do recurso”.
3. Use a caixa de seleção ao lado de um tipo de recurso para mostrar ou esconder todos os recursos desse tipo nas visualizações atuais.
   • Selecione um tipo de recurso para mostrar ou esconder Recursos individuais.

Mostrar linhas entre recursos

As linhas de infraestrutura de nuvem representam a relação entre recursos com base nos metadados dos recursos. Para ativar ou desativar a visibilidade das linhas, siga estes passos:

1. Selecione os quadros da nuvem no seu documento Lucidchart .
2. No painel que abre à direita, clique em Layout abaixo do menu suspenso "Visualizações atuais".
3. Marque ou desmarque a Caixa à direita de uma categoria linhas para alternar sua visibilidade.
   • Clique na seta à esquerda de cada categoria de linhas para alternar a visibilidade para tipos específicos de linhas.
   • Personalize o estilo para cada tipo de linha clicando nele.

Metadados de visualizações forma

Selecione um recurso individual na tela para abrir seu painel de dados no lado direito da tela. Neste painel, selecione Dados abaixo do bloco de recurso para ver os metadados associados a esse recurso Individual.

Ajuste as configurações de layout para recursos

Você pode aplicar configurações de layout a tipos específicos de recursos em um documento, assim como aos recursos do tipo Caixa onde eles são renderizados. Para acessar as configurações de layout de um tipo de Caixa ou recurso, siga estes passos:

1. Selecione um recurso Caixa ou Individual no documento.
2. No painel que se abre à direita, clique em Layout na parte superior do painel.

No painel Layout, você pode fazer os seguintes ajustes:

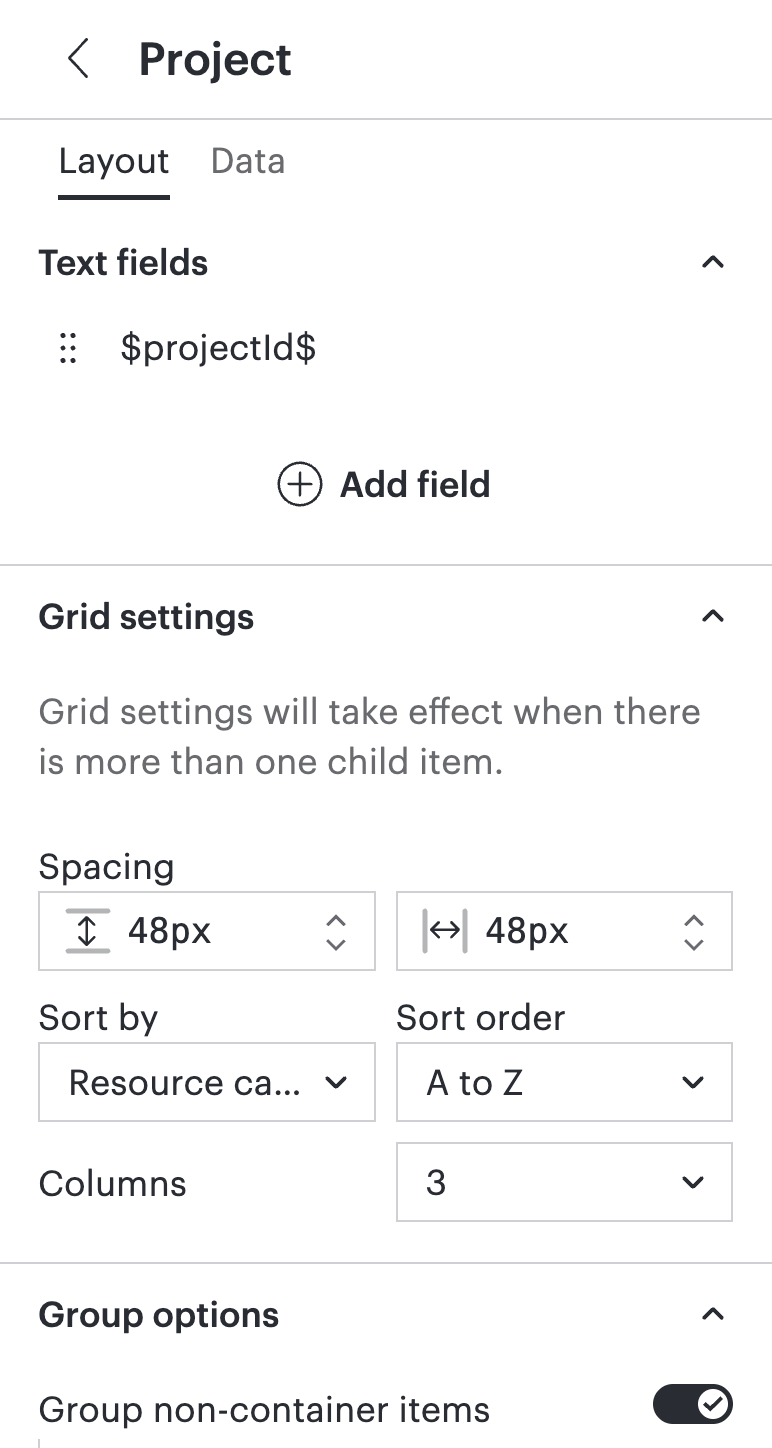

Caixa

• fechar ou expandir a Caixa.
• Adicionar ou editar campos de texto.
  • Clique no ícone de três pontos à direita de um campo de texto para mostrá-lo ou escondê-lo na tela ou removê-lo da Caixa. Selecione "Ocultar campo vazio" para ocultar o campo caso ele não contenha nenhum valor.
• Ajuste as configurações da grade, como espaçamento, número de colunas e ordem de organização.
• agrupar recursos não contidos em um certo número de colunas.
• Recursos agrupares por tipo.
• Ajuste a ordem em que agrupar aparece na Caixa.

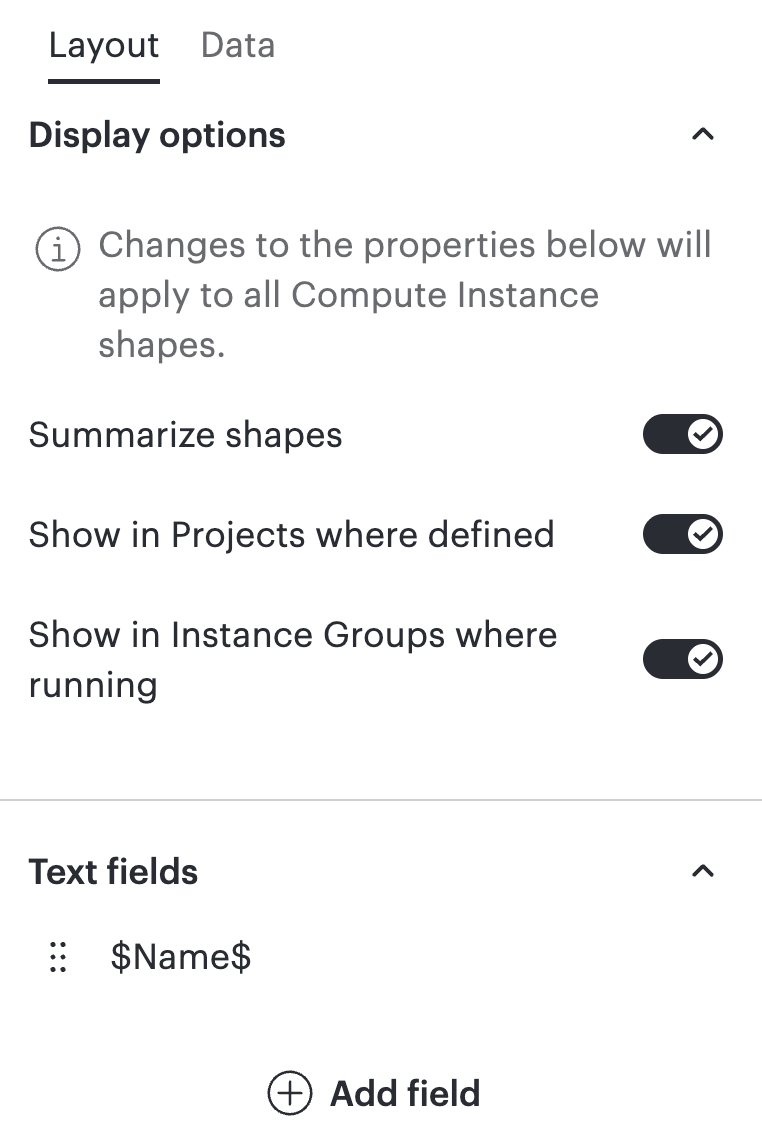

Recursos

• Resuma as formas. Quando isso é ativado, recursos do mesmo tipo são combinados em uma única forma com um distintivo que identifica o número de recursos individuais resumidos.
• Ajuste opções de exibição, como onde o recurso é mostrado no diagrama.
• Adicionar ou editar campos de texto.
  • Clique no ícone de três pontos à direita de um campo de texto para mostrá-lo ou escondê-lo na tela ou removê-lo do recurso. Selecione "Ocultar campo vazio" para ocultar o campo caso ele não contenha nenhum valor.

Estrutura Control

Você pode controlar a hierarquia organizacional da infraestrutura em nuvem seguindo estes passos:

1. Selecione os quadros da nuvem no seu documento Lucidchart .
2. No painel que abre à direita, clique em Layout abaixo do menu suspenso "Visualizações atuais".
3. Na seção "estrutura", você pode:
   • Clique + Adicionar agrupar para adicionar o Caixa à hierarquia de recursos visuais das visualizações.
   • Remova Caixa ou agrupar da hierarquia passando o mouse sobre o agrupar e clicando em X.

Você pode adicionar o seguinte agrupar à hierarquia de um documento com base no provedor:

• AWS: Contas, Regiões, VPCs, Zonas de Disponibilidade, Agrupar de Segurança, Clusters ECS, Sub-redes
• Google Cloud: Projects, Networks, Subnetworks, GKE Clusters, nó Pools, Instance agrupar
• Microsoft Azure: assinatura, Resource agrupar, Redes Virtuais, Sub-redes

Aplicar filtros

Visualizações Filtros excluem recursos que não se encaixam nos critérios dos filtros. filtros a Caixa também exclui os recursos da Caixa.

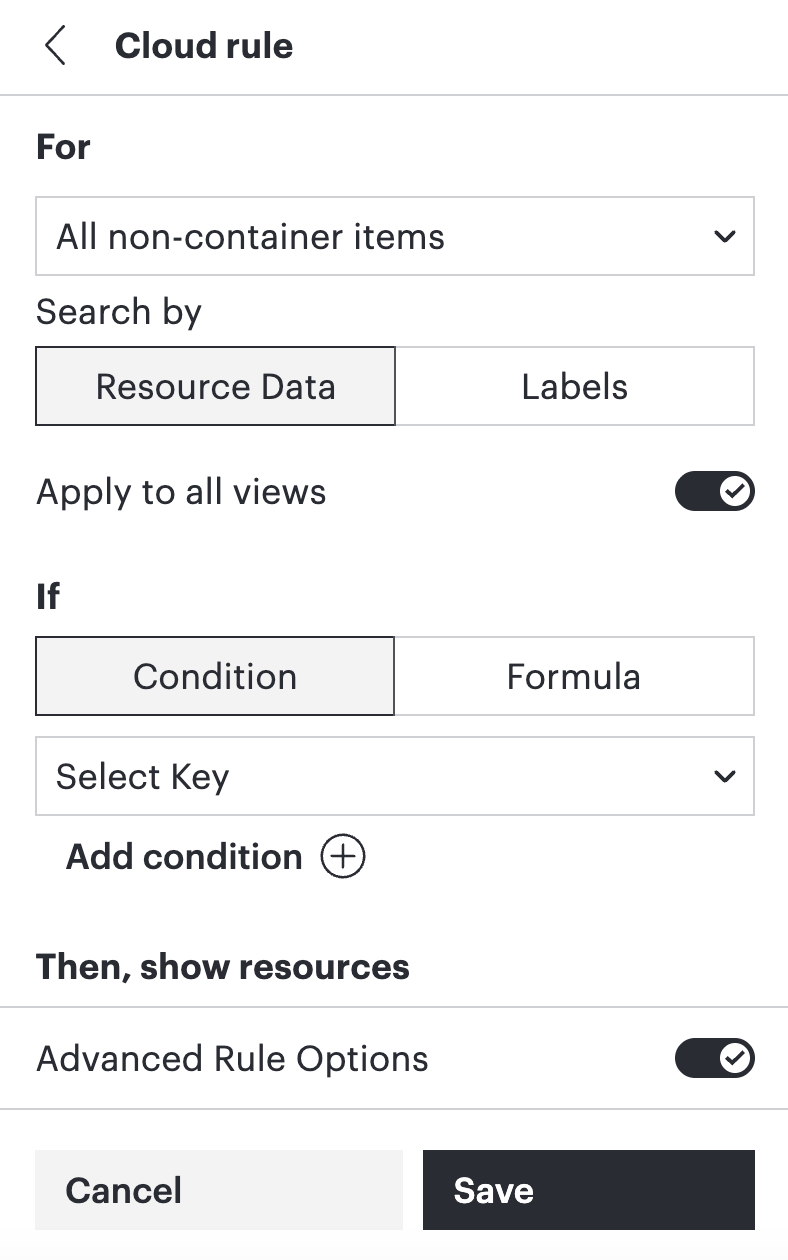

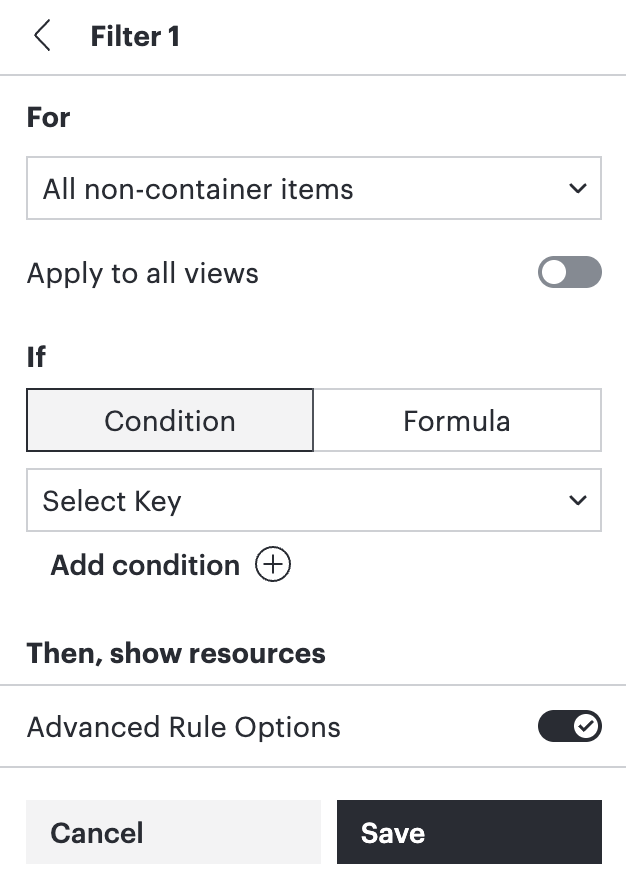

Para adicionar um novo filtro, siga estes passos:

1. Selecione o quadros da nuvem no seu documento Lucidchart .
2. No painel que abre à direita, clique em Dados abaixo do menu suspenso "Visualizações atuais".
3. Em "filtros", clique em Gerenciar filtros.
4. Clique em criar uma nova regra de filtros.
5. Em "Para", selecione qual tipo de recurso você quer que os filtros se apliquem.
6. Em "Pesquisar por", selecione Dados de Recursos ou Rótulos para determinar a quais dados os filtros se aplicam.
7. Opcionalmente, ative em "Aplicar a todas as visualizações" para aplicar esses filtros a todas as outras visualizações do documento.
8. Em “Se”, use os menus suspensos para determinar a condição ou selecione Fórmula para usar uma fórmula como condição.
   • Clique em Adicionar condição se quiser múltiplas condições para os filtros.
9. Clique em Salvar.

As visualizações vão se ajustar para se ajustar aos parâmetros do filtro. Para desativar um filtro, clique em Gerenciar filtros, depois desmarque a caixa à esquerda do nome do filtro.

Para gerenciar filtros existentes para todas as visualizações, siga estes passos:

1. Selecione os quadros da nuvem no seu documento Lucidchart .
2. No painel que abre à direita, clique em Dados abaixo do menu suspenso "Visualizações atuais".
3. Em "filtros", clique em Gerenciar filtros.
4. Clique no ícone de três pontos no canto superior direito de um filtro.
5. Agora você pode:
   • Renomeie os filtros.
   • Editar as condições do filtro.
   • Duplique os filtros para as visualizações atuais.
   • Aplique os filtros a todas as visualizações do documento.
   • Apague os filtros.
