Os fluxogramas são um dos diagramas mais universais. Eles são normalmente usados para desenvolver, documentar e melhorar processos, sistemas e algoritmos. Nos fluxogramas básicos, as linhas conectam uma série de formas para ilustrar o caminho através de um processo. Leia este artigo para saber mais sobre como criar um fluxograma básico.

Gratuito	Individual	Equipe	Empresa	FedRAMP

Veja: Fluxogramas no Lucidchart

Crie um fluxograma

Personalize um dos nossos modelos de fluxograma; ou use a biblioteca de modelos de fluxograma para criar um.

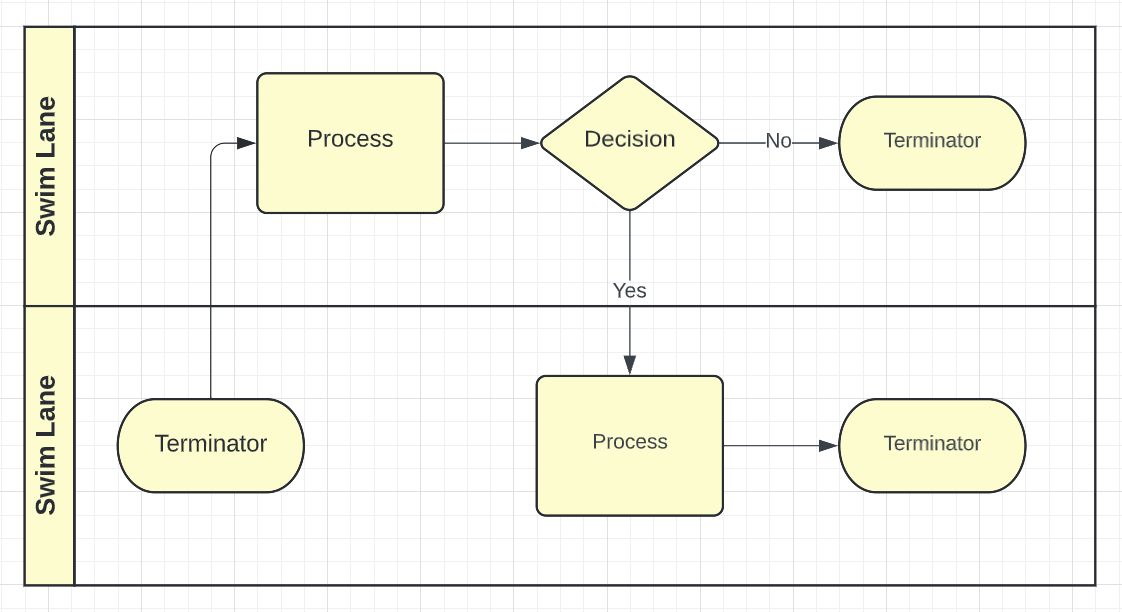

Fluxograma

Usar um modelo

Organize seu processo em um de nossos modelos de fluxograma. Veja como:

Navegue até a página inicial do Lucid.
Clique em Modelos no menu de navegação no canto inferior esquerdo da tela.
Procure por "Fluxograma".
Escolha um modelo.
Clique em Usar modelo.

Criar do zero

Comece com um documento vazio e crie uma fluxograma do zero com formas e linhas.

Acesse o menu "Forma"(lado esquerdo da tela).
Arraste uma forma para o canvas.

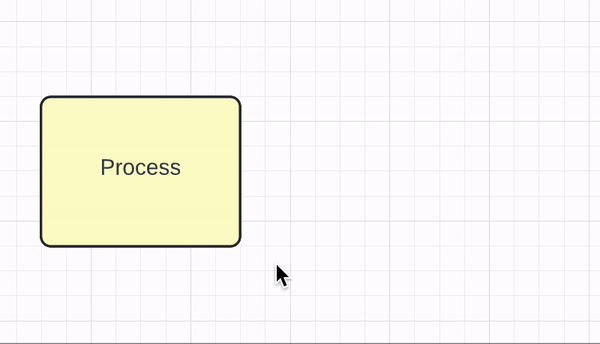

Clique e arraste de um ponto de conexão vermelho na margem da forma para criar uma linha que aponte para longe da forma.
Selecione uma forma para anexar a partir do menu de sugestão automática.
Repita os passos de um a quatro para expandir seu fluxograma.

Obs.: se a biblioteca de formas de fluxograma não aparecer, clique em Mais formas para adicioná-la ao seu menu "Forma".

Elementos básicos do fluxograma

Formas

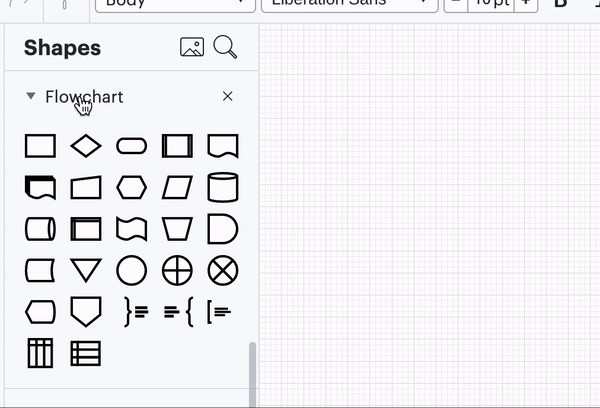

Você pode usar formas de qualquer biblioteca de formas para criar um fluxograma. Para localizar símbolos universais de fluxograma, use a biblioteca de formas de fluxograma. Passe o cursor sobre uma forma no menu Forma para ver sua funcionalidade.
passar cursor

Linhas

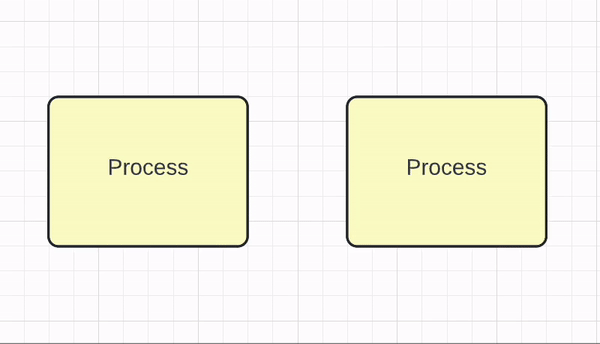

As linhas conectam as formas e direcionam o caminho do fluxograma. Use linhas para adicionar novas formas a um fluxo existente; ou conecte formas flutuantes livres.

desenhar

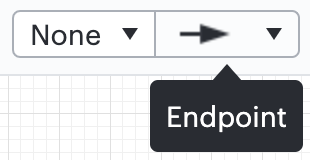

As linhas do fluxograma terminam automaticamente com uma ponta de seta para mostrar a direção dos passos, mas você pode mudar o estilo da linha com o menu suspenso de opções de Endpoint na barra de ferramentas.

Selecionar

Saiba mais: Para saber mais sobre como trabalhar com linhas, leia nosso artigo Adicionar e estilizar linhas no Lucidchart.

Modifique um fluxograma

Uma vez montado, você pode mover, ajustar o tamanho, personalizar e agrupar um fluxograma. Continue lendo para aprender a editar um fluxograma.

Mude uma forma

Selecione uma forma na tela de desenho.
Clique no Painel Contextual (canto superior direito da tela).
Escolha uma nova forma no menu suspenso "Alterar forma".

Mova

Para reposicionar um fluxograma (ou parte do fluxograma), destaque o diagrama ou os objetos desejados. Em seguida, clique e arraste os objetos selecionados para uma nova área. Uma vez movidos, você pode continuar a editar o fluxograma e cada forma dentro do diagrama.

Dica: otimize seu fluxograma usando o recurso Layout automático. Clique no menu Organizar na parte superior da área de trabalho, passe o cursor sobre "Layout automático" e selecione Grade ou Hierarquia.

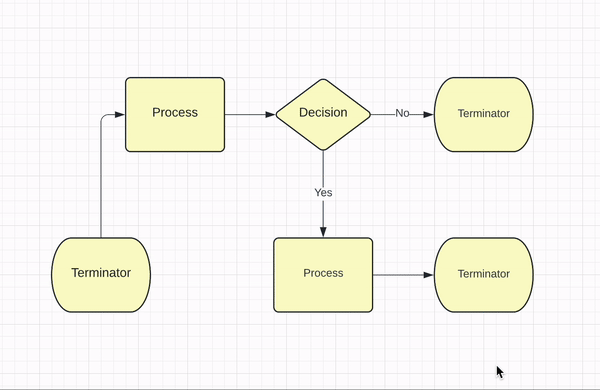

Ajuste o tamanho

Ajuste o tamanho para expandir ou encolher o fluxograma, incluindo formas, linhas e distância entre objetos. Veja como:

Destaque o fluxograma.
Passe o cursor sobre a margem da área selecionada.
Use as setas de duas cabeças para arrastar a margem.

Dica: para especificar dimensões exatas para formas em seu fluxograma, consulte nosso artigo Adicionar e personalizar formas no Lucidchart .

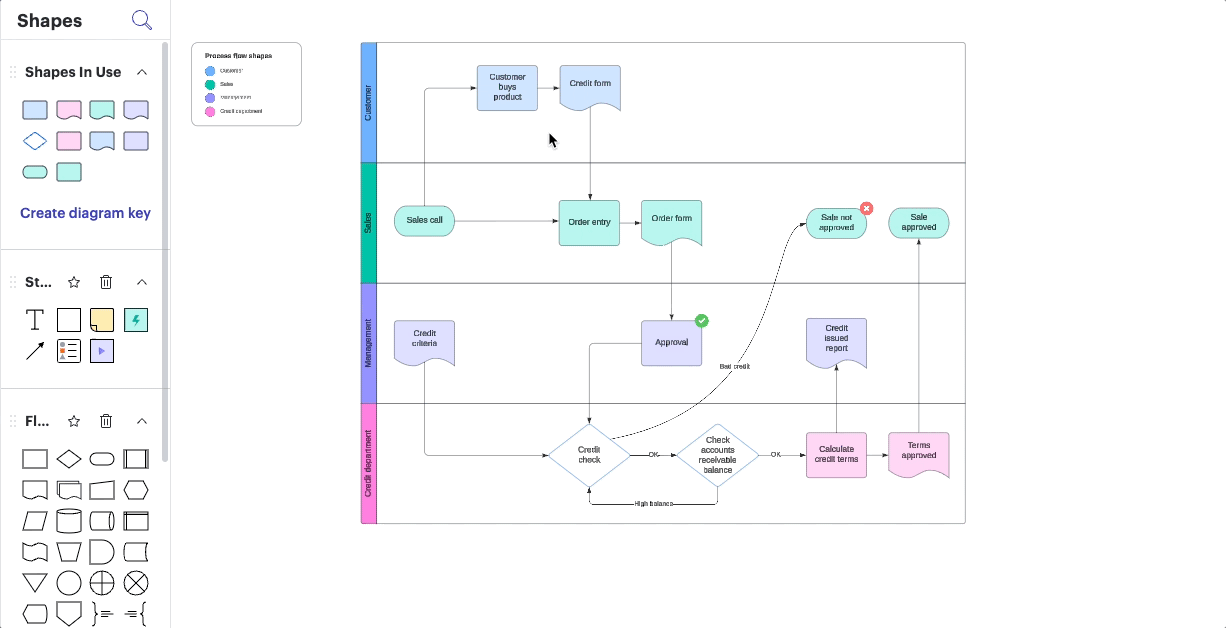

Expandir

Para abrir espaço para mais formas:

Coloque o cursor onde você precisar de mais espaço.
No seu teclado, pressione a tecla "X".
Arraste o cursor horizontalmente ou verticalmente na área da tela onde você precisa de mais espaço.

O conteúdo já existente é movido e mais espaço é adicionado ao diagrama.

Iguale o tamanho da forma

No fluxograma, deixe as formas do mesmo tamanho para dar um visual mais coeso. Para combinar a largura e a altura das formas com a maior forma do diagrama:

Destaque o fluxograma.
Clique em Organizar na barra do menu.
Clique em Igualar tamanho.
Selecione uma das seguintes opções: tanto largura como altura; largura; ou altura.

Obs.: a opção "Igualar tamanho" deixa todas as formas destacadas com as mesmas dimensões de largura e altura da forma clicada.

Personalize

Para personalizar a aparência do fluxograma, destaque um ou mais objetos e use as opções na barra de formatação na parte superior da área de trabalho para personalizar. Nesse menu, você pode editar:

Estilo, tamanho e formatação da fonte
Cor e alinhamento do texto
Cor da forma
Cor, largura e estilo da linha
Tamanho e estilo do ponto final da linha
Conjuntos de ícones
Formatação condicional

Você pode aplicar estilos predefinidos selecionando um estilo de tema predefinido na parte superior do cor de preenchimento, cor do texto, ou menus de cores de linha. Você também pode adicionar estilos de tema personalizados ao seu fluxograma usando este método.

Dica: aprimore seu fluxograma codificando por cores e adicionando uma legenda. Leia nosso artigo Adicionar uma Legenda do diagrama no Lucidchart para obter mais informações.

Agrupe objetos

Um fluxograma agrupado age como uma só forma. Ao clicar em qualquer linha ou forma dentro de um fluxograma agrupado, você pode modificar o diagrama inteiro. Após organizar linhas e formas, siga estes passos para agrupar:

Destaque o fluxograma.
Clique em Organizar na barra de menu (canto superior esquerdo).
Selecione Agrupar.
- Para desagrupar, siga os passos acima e selecione Desagrupar.
Passe o cursor sobre a margem do fluxograma agrupado e use as setas de cabeça dupla para ajustar o tamanho.

Atenção: uma vez agrupado, você não pode editar formas específicas dentro do fluxograma.

Perguntas frequentes

Posso alterar a direção de uma seta?

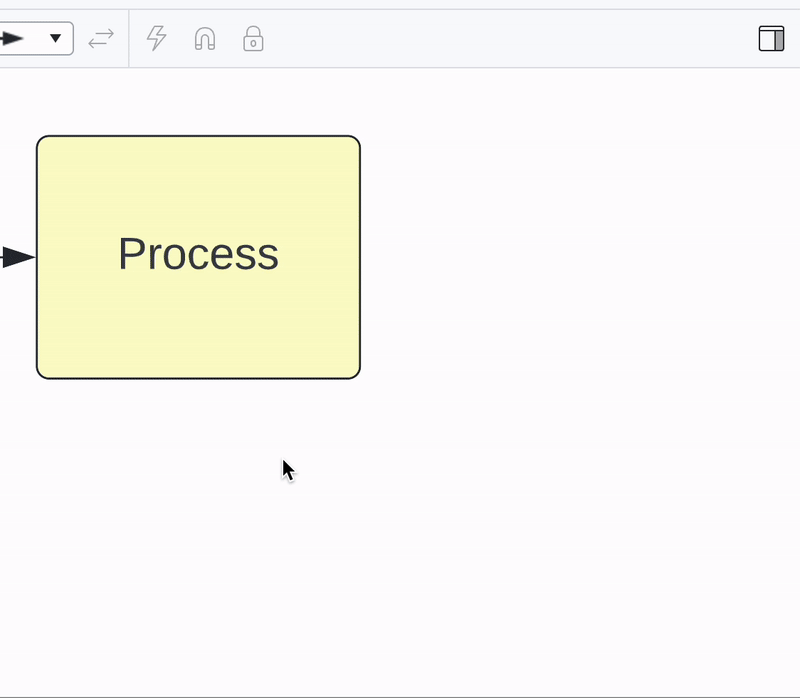

Pode. Selecione a linha e depois clique no ícone "Mudar fim de linha" no canto superior esquerdo da barra de ferramentas de formatação.

Posso adicionar novas formas com o mesmo estilo que as formas existentes?

Pode. Para isso, você pode fixar um estilo padrão. Clique com o botão direito do mouse em um formato com o estilo que você deseja definir e depois clique em Estilo padrão no menu que aparecer. Esse estilo será aplicado a toda nova forma adicionada ao fluxograma.

Posso copiar o estilo de uma forma para outras?

Pode. Primeiro, selecione uma forma com o estilo que você deseja copiar. Em seguida, clique no ícone de rolo de pintura na barra de formatação e clique em uma forma para aplicar o estilo.

Para aplicar o estilo a mais de uma forma, clique duas vezes no ícone "Formato da pintura" e clique nas formas desejadas.

Recursos

Para saber mais sobre esse recurso, explore os recursos adicionais abaixo. Esses recursos estão disponíveis apenas em inglês.

Publicações da comunidade

Construa um fluxograma de processo de negócios

Use camadas para criar um diagrama do estado atual e futuro

Use camadas para expandir ou recolher um fluxograma

Curso

Diagramando Fundações
