Camadas são uma maneira profissional e intuitiva de construir e organizar o conteúdo de seus documentos. Você pode utilizar camadas para construir níveis de um sistema, mostrar diferentes fases de um processo e ilustrar estados alternativos de um projeto.

Leia mais para aprender mais sobre o uso de Camadas e otimizar suas criações no Lucidchart.

Gratuito	Individual	Equipe	Empresa	FedRAMP

Veja: Criar camadas no Lucidchart

Trabalhar com camadas

Para acessar o menu de contexto Camada, selecione o ícone camadas Camadas no canto inferior direito da tela. Nesse menu, você pode adicionar, excluir, reordenar, bloquear e ocultar camadas. Você também pode navegar entre as camadas existentes e sincronizar a visibilidade.

Clique em

Aqui estão os conceitos básicos:

As camadas do documento aparecem como blocos empilhados, cuja ordem corresponde à forma como o conteúdo é colocado em camadas na tela de desenho.
O rodapé do menu de contexto Camada indica a camada Página (ou base).
As camadas não são transferidas de uma exibição de página para outra. Quando você de uma página para outra no documento, o conteúdo do menu Camadas será alterado.
Pressione Fn + F1 no teclado para ver uma lista de teclas de atalho úteis ao trabalhar com camadas.

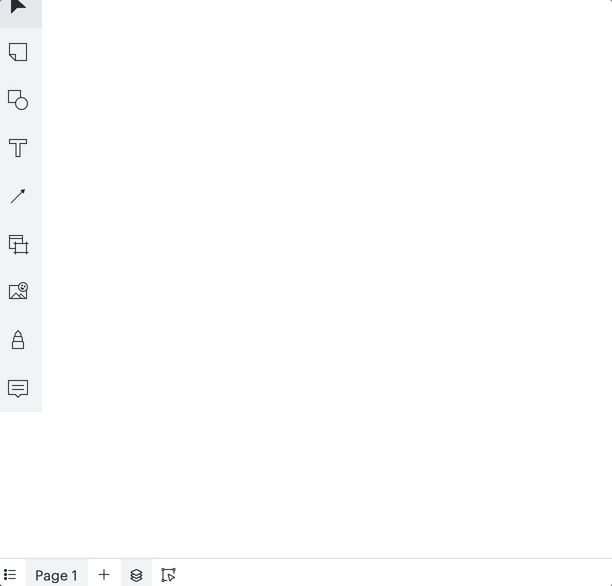

Adicionar uma camada

Selecione o ícone Camadas no canto inferior direito da tela.

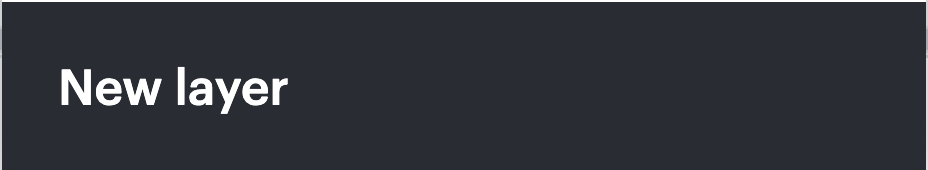

Clique no ícone Adicionar camada.
Renomear a camada.

adicionar

Você entrará automaticamente no modo de edição dessa camada e poderá começar a adicionar objetos.

Excluir uma camada

Para excluir uma camada e todos os objetos contidos nela, siga estas etapas:

Selecione o ícone Camadas no canto inferior direito da tela.
Passe o cursor sobre a camada que você deseja excluir.

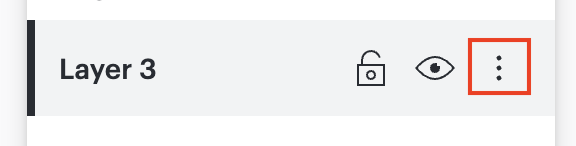

Selecione o menu de três pontos.
Clique em Excluir.

Clique em

Reordenar camadas

Selecione o ícone Camadas no canto inferior direito da tela.
Clique e arraste a camada para uma nova posição na ordem.

Clique em

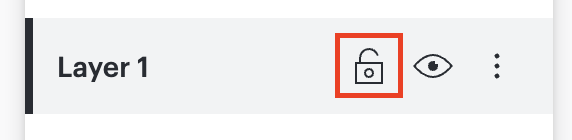

Bloquear uma camada

Use o recurso de bloqueio em uma camada para desativar a capacidade de editar os objetos dentro dessa camada. Veja como:

Selecione o ícone Camadas no canto inferior direito da tela.
Clique no ícone de cadeado da camada que você deseja bloquear.

Bloquear

Quando uma camada é bloqueada, o ícone de cadeado aparecerá fechado e os objetos dentro da camada ficarão com o contorno vermelho. Para desbloquear uma camada, clique no ícone de cadeado novamente.

É importante saber:

Como padrão, cada nova camada que você criar será desbloqueada.
Se estiver no modo de editar de uma camada ao bloqueá-la, você será automaticamente levado para a camada Página (base).
A camada Página (base) de um documento não pode ser bloqueada.

Ocultar uma camada

Selecione o ícone Camadas no canto inferior direito da tela.
Clique no ícone de olho da camada que você deseja ocultar.
- Quando uma camada é ocultada, o ícone do olho fica com um traço. Para que uma camada e seu conteúdo apareçam, clique no ícone de olho novamente.

ocultar

Sincronizar visibilidade

Se você tiver camadas ocultas no documento, clique em Sincronizar visibilidade para definir a visualização inicial do documento. Isso garante que, sempre que entrar no documento, o colaborador poderá ver apenas as camadas que estiverem visíveis. Se Sincronizar visibilidade estiver cinza, o documento já está sincronizado com a visualização atual.

sincronizar

Obs.: Se você estiver usando a tela universal para mudar para o Lucidspark, você precisa selecionar a função Sincronizar visibilidade para que suas camadas apareçam da mesma forma que no Lucidchart.

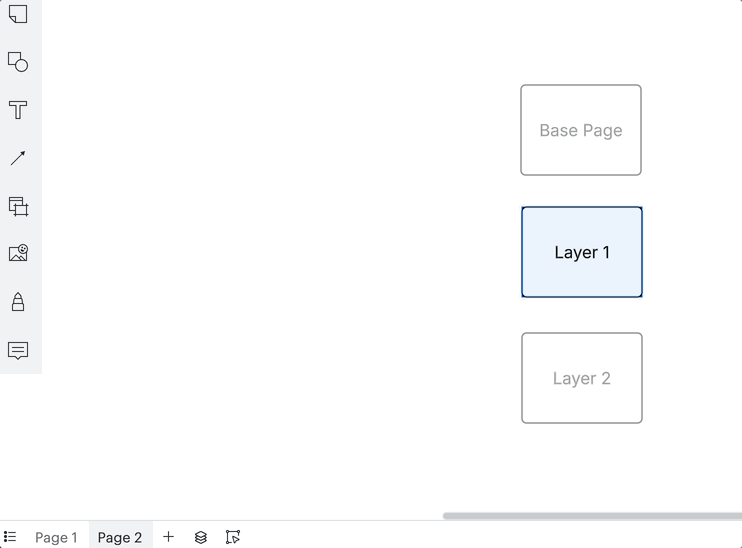

Trabalhar com objetos em uma camada

Há duas maneiras de entrar no modo de edição de uma camada:

Selecione um mosaico no menu de contexto Camada.
Clique duas vezes em um objeto em uma camada.

Quando você está no modo de edição de uma camada, seu mosaico no menu de contexto Camada é destacado em azul. Os objetos contidos nessa camada serão delineados na tela de desenho e parecerão mais escuros do que os objetos em outras camadas. A partir daqui, você pode adicionar, editar e remover objetos conforme necessário.

Há duas maneiras de sair do modo de edição de uma camada:

Clique no bloco de camada Página (base) na parte inferior do menu de contexto Camada.
Clique duas vezes em qualquer lugar na tela de desenho que não seja um objeto contido em uma camada.

selecionar

Para mover e fazer alterações em todos os objetos de uma camada de uma só vez:

Navegue até a camada Página (base) do seu documento.
Clique uma vez em um objeto na camada que você deseja editar.

Todo o conteúdo da camada será delineado. Você pode então mover e fazer alterações no conteúdo da camada como formas agrupadas.

Nota: Só é possível editar o conteúdo de uma camada por vez.

Para mover ou copiar um objeto de uma camada para outra:

Selecione o ícone Camadas no canto inferior direito da tela.
Escolha uma camada no menu.
Clique com o botão direito do mouse no objeto que você deseja mover ou copiar.
Passe o cursor sobre " Enviar para ".
Selecione o nome da camada à qual você deseja adicionar o objeto.

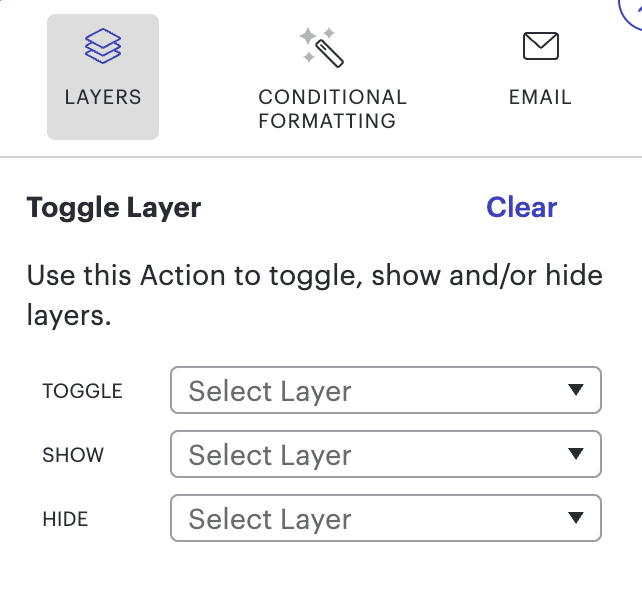

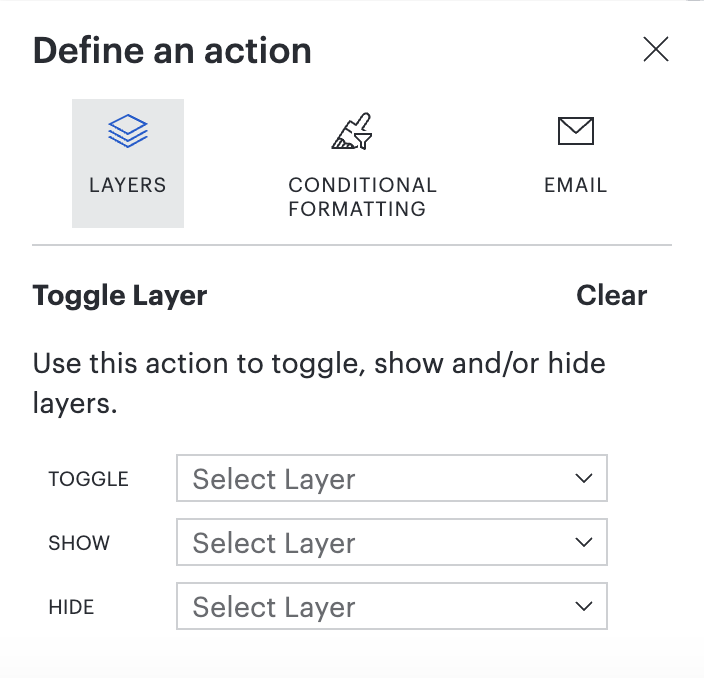

Adicionar ações a uma camada

Adicione ações para dar interatividade ao seu documento. Ao atribuir uma ação a um objeto, você pode ocultar, exibir ou alternar outras camadas no documento com apenas um clique. Veja como:

Selecione o objeto ao qual deseja adicionar uma ação.
Clique no ícone Ações na barra de ferramentas de formatação.
Selecione a aba Camadas.
Nos menus suspensos Alternar, Exibir ou Ocultar, selecione uma camada.
- Alternar: ocultar/mostrar conteúdo da camada como um interruptor de luz
- Exibir: deixar o conteúdo da camada visível
- Ocultar: deixar o conteúdo da camada invisível
Selecione Concluído.

Para executar a ação adicionada a um objeto de uma camada, pressione Command + Shift (no Mac) ou Ctrl + Shift (no PC) no teclado e clique no objeto.

Há muitas maneiras de utilizar essa funcionalidade — aqui está um exemplo:

usar

Perguntas frequentes

Posso baixar um documento com camadas que exclua camadas ocultas?

Sim. Para excluir qualquer camada do download, certifique-se de Sincronizar a visibilidade do documento antes de exportar.

Posso baixar cada camada em páginas separadas?

Sim. Na caixa de diálogo de download de PDF, ative “Mostrar camadas individuais”. Quando ativada, essa opção separará cada camada do documento em páginas diferentes. A primeira página do PDF conterá qualquer conteúdo que esteja na camada Página (base) do documento. O conteúdo dessa camada de Página (base) também ficará visível em todas as páginas de camadas subsequentes.

Suas configurações de visibilidade sincronizadas não afetarão um PDF em camadas se “Mostrar camadas individuais” estiver ativado — todas as camadas serão mostradas na exportação.

Posso anexar linhas a formas em uma camada diferente?

Sim. Para adicionar uma linha entre formas em diferentes camadas, pressione a tecla Alt/Option no teclado ao anexar a linha.
