As linhas são essenciais para a diagramação, e é por isso que o Lucidchart tem como meta simplificar e deixá-las o mais intuitivo possível. Leia este artigo para saber mais sobre como adicionar, formatar e personalizar linhas.

Gratuito	Individual	Equipe	Empresa	FedRAMP

Adicionar linhas a um diagrama

Existem quatro maneiras de adicionar uma linha:

Clique e arraste manualmente de um objeto
Adicione rapidamente uma linha e forma de um objeto
Arraste o formato da linha no menu Forma
Clique com o botão direito e adicione diretamente à tela

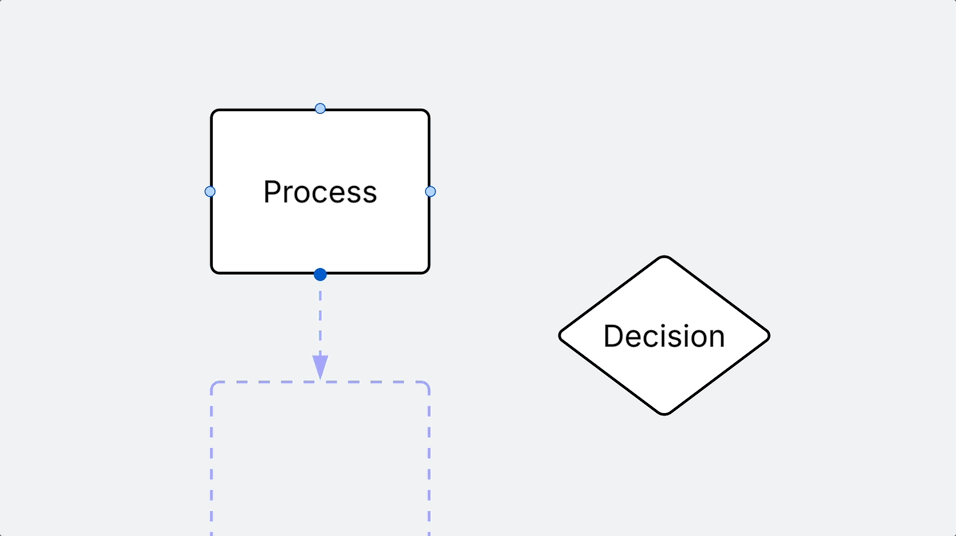

Adicionar manualmente uma linha de um objeto

Passe o cursor sobre uma forma.
Clique em um nó redondo vermelho na lateral de um objeto e arrasteo cursor para longe do objeto.

Você pode conectar a linha de volta ao mesmo objeto, a um objeto diferente ou adicionar um novo do menu que aparece quando você solta o botão do mouse na tela em branco.


Se você não quiser adicionar um novo objeto a uma linha, clique em qualquer lugar na tela para sair da janela de solicitação automática de forma.

Para desativar a janela automática de formas:

Abra as configurações da sua conta selecionando sua imagem de perfil ou suas iniciais no canto superior direito.
Clique em Configurações do documento no menu à esquerda da tela.
Selecione a aba Lucidchart.
Encontre a seção “Depois de desenhar as linhas”.
Selecione “Não fazer nada”.

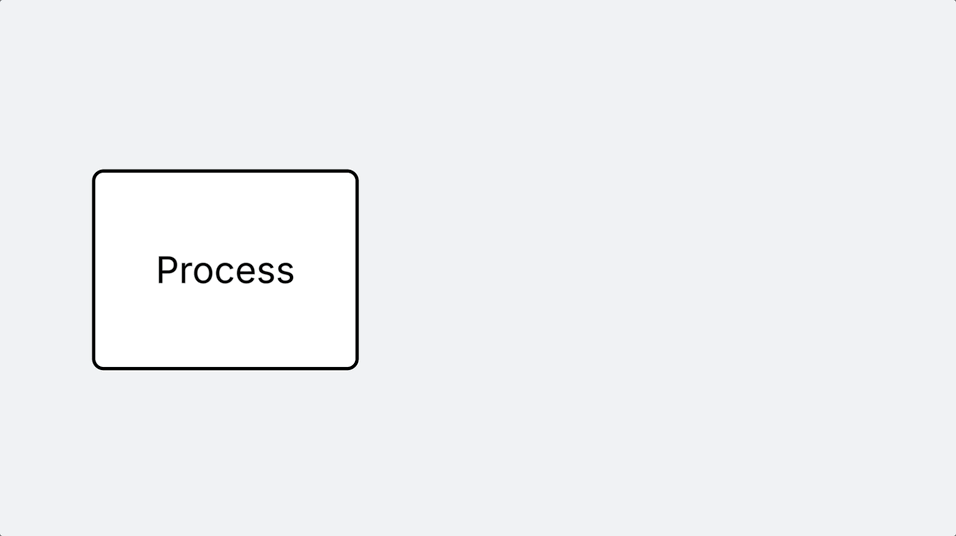

Adicione rapidamente uma linha e forma de um objeto

passe o mouse sobre um nó redondo vermelho em uma forma.
Revise onde será adicionada a linha e a forma na Pré-visualização que aparece.
Clique em um nó redondo vermelho que aparece na forma ou ao redor dela para adicionar a linha e a forma de Pré-visualização.

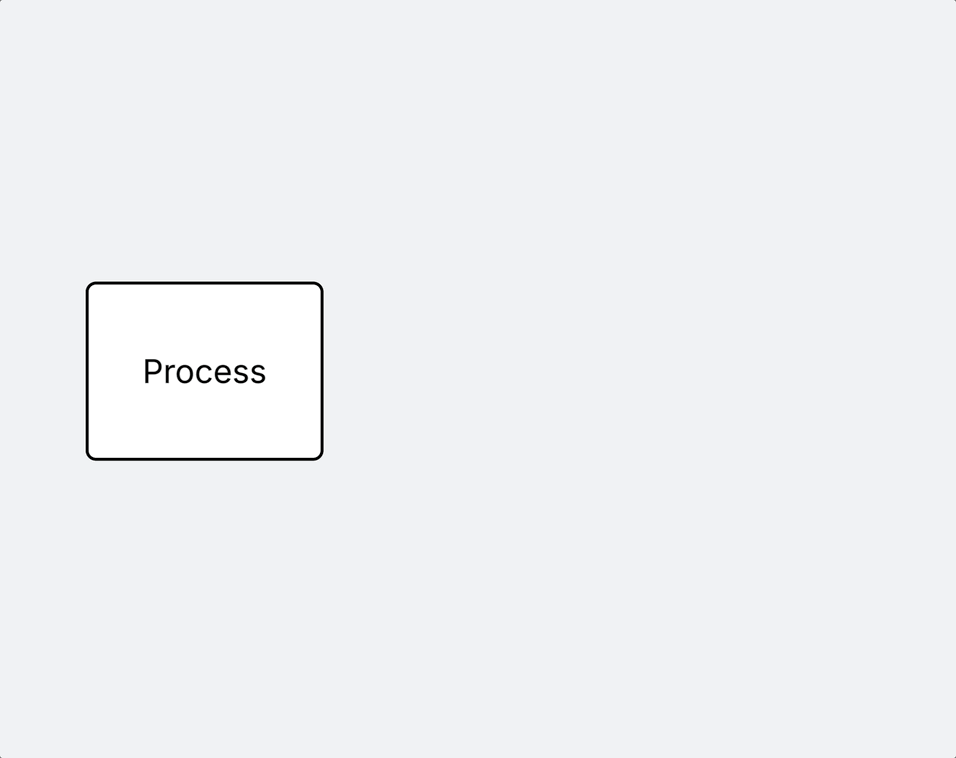

use-adição rápida para criar linha e forma.gif

Dica: Quando houver espaço disponível, a nova linha e forma serão adicionadas na direção do nó redondo em que você clicar. Quando uma forma já estiver presente nessa direção, uma nova ramificação será criada.

Adicionar uma linha a partir do menu Formas

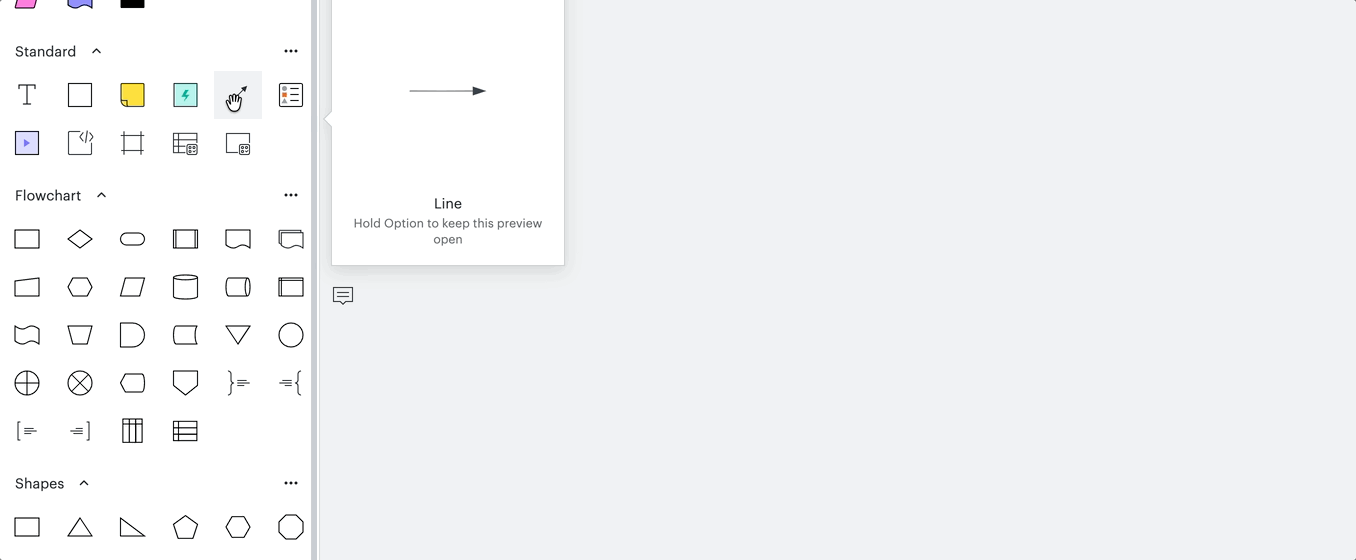

Clique e arraste o ícone de linha e seta da seção “Padrão” do menu de formas.
Mova a linha arrastando o corpo dela e alongue-a arrastando uma de suas extremidades.

Adicionar uma linha diretamente à tela

Clique com o botão direito na tela.
No menu exibido, selecione Desenhar linha.

Outras dicas:

Se você mover um objeto ligado por uma linha a outro objeto, a linha também se moverá para manter a conexão.
Para fazer com que o caminho de uma linha, ao desenhá-la, siga uma linha reta em aumentos de 45º, mantenha a tecla “Shift” de seu teclado pressionada.
Crie uma linha que se mova independentemente de uma forma desativando "conexões de linha" nas configurações do documento.

Desativar as conexões de linha permite que você mova novas linhas de forma independente, evitando que elas se conectem automaticamente a uma forma. Entretanto, as linhas que já estavam conectadas às formas antes de desativar as conexões de linha permanecerão conectadas e não poderão ser movidas independentemente.

Formatar e modificar linhas

As muitas opções de modificação de linha do Lucidchart oferecem controle sobre a aparência das suas linhas. Para fazer uma alteração em uma linha individual, selecione a linha e navegue até a seção correspondente da barra de ferramentas Formatação acima da tela. Para definir as configurações de linha padrão de um documento, verifique antes se não há linhas selecionadas.

Dica: Use Estilos para alterar a aparência das linhas e o formato do seu documento com cores e estilos predefinidos. Confira nosso artigo Adicionar e personalizar formulário para obter mais informações.

Forma da linha

O Lucidchart oferece quatro opções de formato de linha:

Reta
Curva
Com ângulo
Conexões bidirecionais

A configuração padrão da forma da linha em um novo documento é do cotovelo, o que significa que as direções de suas linhas corresponderão à grade de fundo de sua tela de desenho, e somente dobrarão em ângulos de 90º.

Para mudar a forma da linha, siga estes passos:

Selecione uma linha ou clique no fundo da tela.

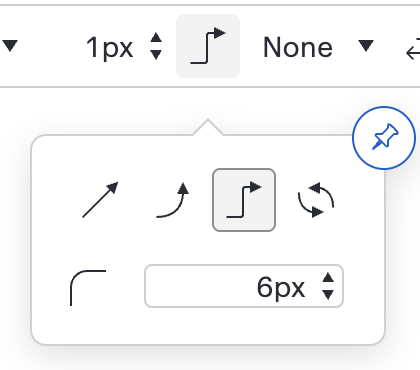

Clique no ícone Opções de linha na barra de ferramentas de formatação.
Selecione uma das formas de linha disponíveis.

Se estiver usando a forma de linha do cotovelo, você pode adicionar arredondamento aos ângulos da linha alternando as setas para cima e para baixo em pixels na caixa “arredondada” na janela de opções de linha.

Cor da linha

Para mudar a cor de uma linha, siga estes passos:

Selecione uma linha (ou para definir um padrão, clique em qualquer lugar da tela).
Clique no ícone Cor da linha na barra de ferramentas de formatação.
Selecione uma cor na janela de amostra de cores que aparece.

Para usar uma cor personalizada, clique no ícone de mais na parte inferior da janela de amostra de cores. A partir daqui, você pode selecionar manualmente uma cor por um espaço na amostra de cores ou usando o controle deslizante de cores. Você também pode selecionar Hex, HSB ou RGB no menu suspenso. Depois de selecionado, você pode ajustar os valores HSB ou RGB, ou digitar um código hexadecimal.

Espessura da linha

Para mudar a largura de uma linha, siga estes passos:

Selecione uma linha (ou para definir um padrão, clique em qualquer lugar da tela).

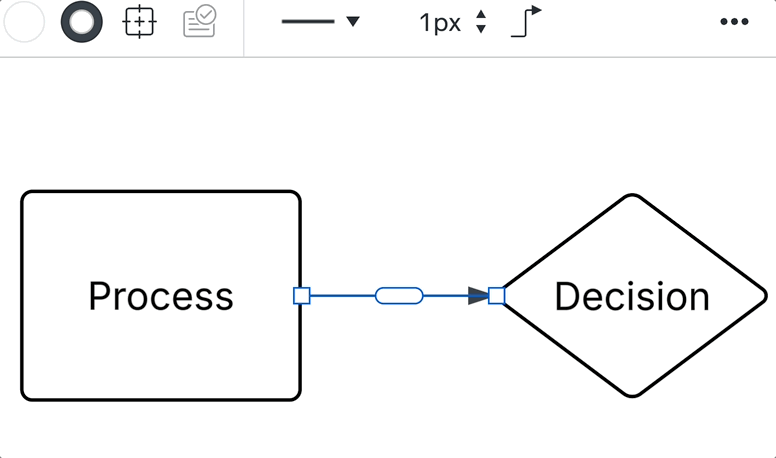

Use as setas para cima e para baixo na caixa “Largura da linha” da barra de ferramentas de formatação.

Observação: o Lucidchart permite espessuras de linha que variam de 0,5 px a 10 px e arredonda as medidas inseridas para o décimo mais próximo de um pixel.

Estilo da linha

Para mudar o estilo da linha, siga estes passos:

Selecione uma linha (ou para definir um padrão, clique em qualquer lugar da tela).
Clique na caixa “Estilo de linha” na barra de ferramentas de formatação para exibir as opções de estilo de linha disponíveis.
Coloque o cursor sobre os diferentes estilos de linha para ver como será a aparência em seu diagrama. Clique em um estilo de linha para aplicar as alterações.

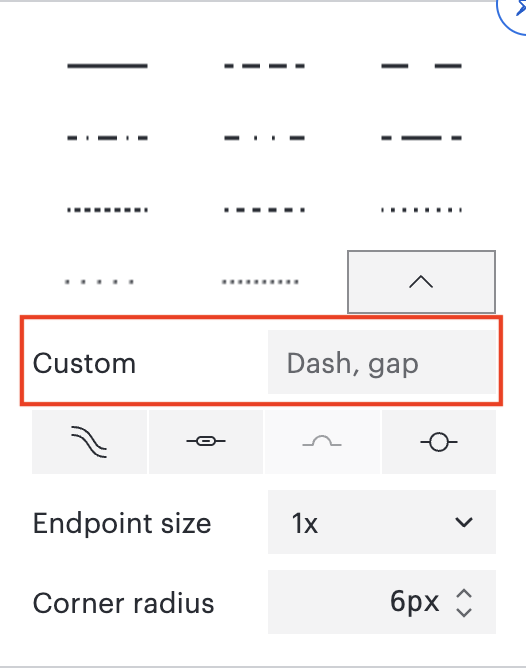

Opções adicionais de estilo de linha:

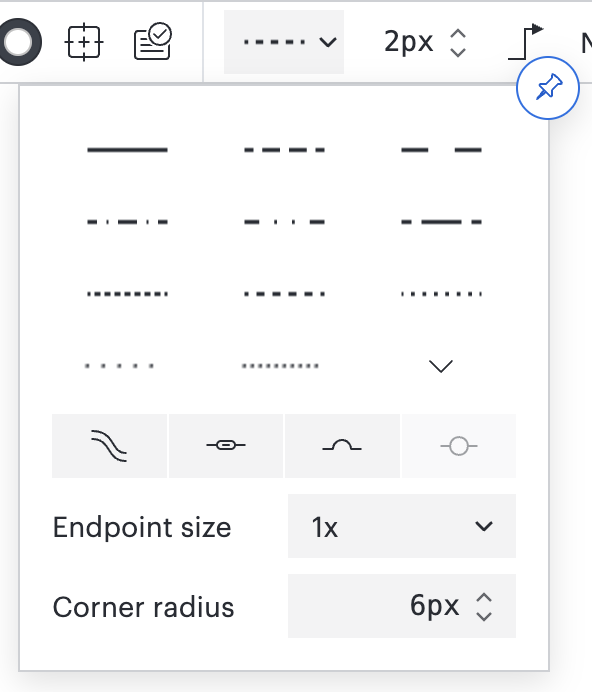

Se você estiver modificando uma linha individual, você pode selecionar " DOUBLE " na parte inferior desta janela para transformar sua linha em duas linhas paralelas.
Se uma linha selecionada cruzar outra linha no site canvas, você poderá fazê-la saltar sobre a outra linha selecionando "JUMP".

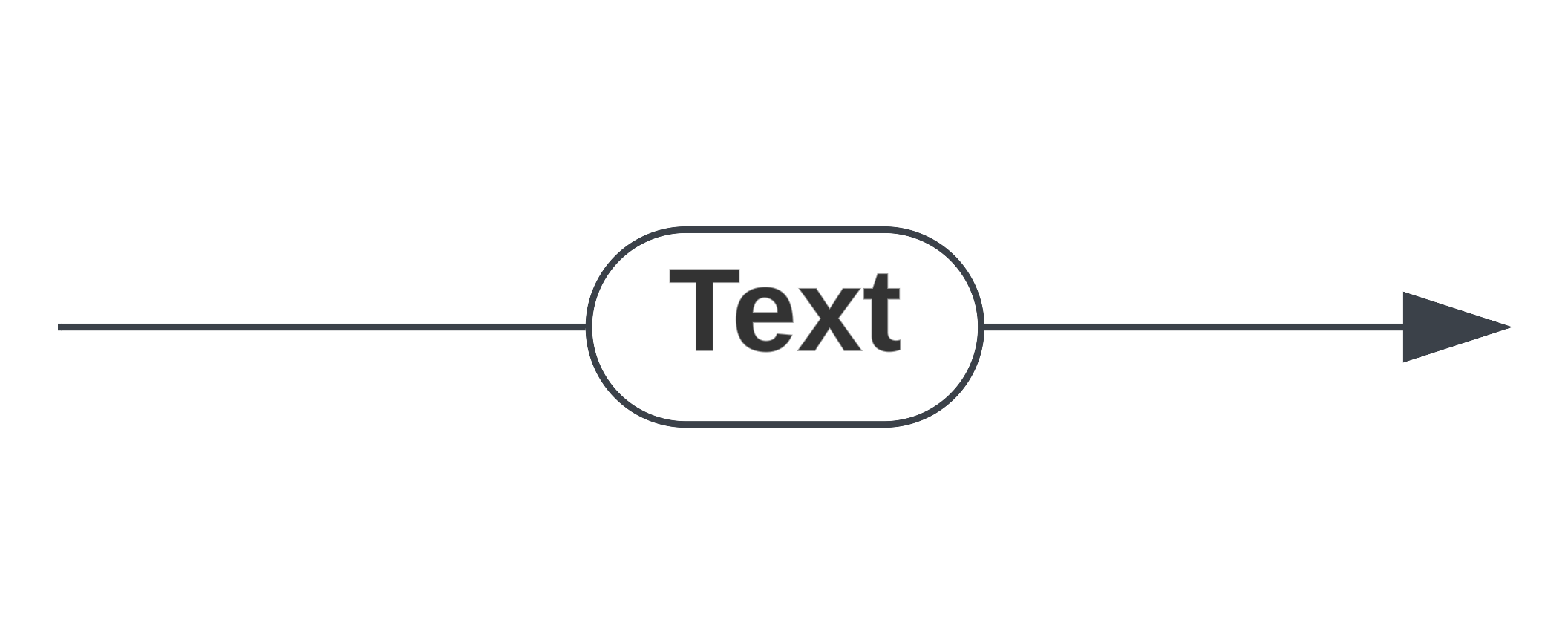

Se houver texto em uma linha, você pode selecionar “PÍLULA DE TEXTO” para criar uma pílula ao redor do texto.
Para adicionar um marcador a uma linha, você pode selecionar " MARKER " para adicionar um círculo no meio da linha, que pode ser rotulado com texto acima dela.

Modificar pontos finais da linha

A configuração padrão do ponto final da linha em um novo documento inclui uma seta sólida de lado único. Para alterar os pontos finais, siga estas etapas:

Selecione uma linha (ou para definir um padrão, clique em qualquer lugar da tela).

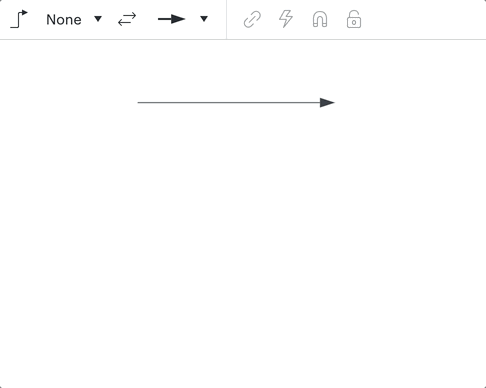

Clique no menu suspenso do “Ponto final” esquerdo ou direito na barra de ferramentas de formatação para ver as opções disponíveis.
Selecione um estilo.

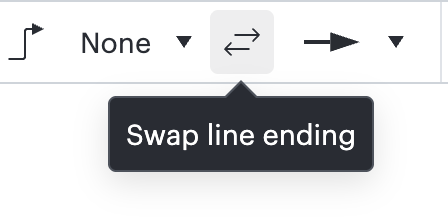

Para trocar os pontos finais de uma linha selecionada, clique no ícone de seta dupla ao lado dos menus suspensos do ponto final na barra de ferramentas de formatação.

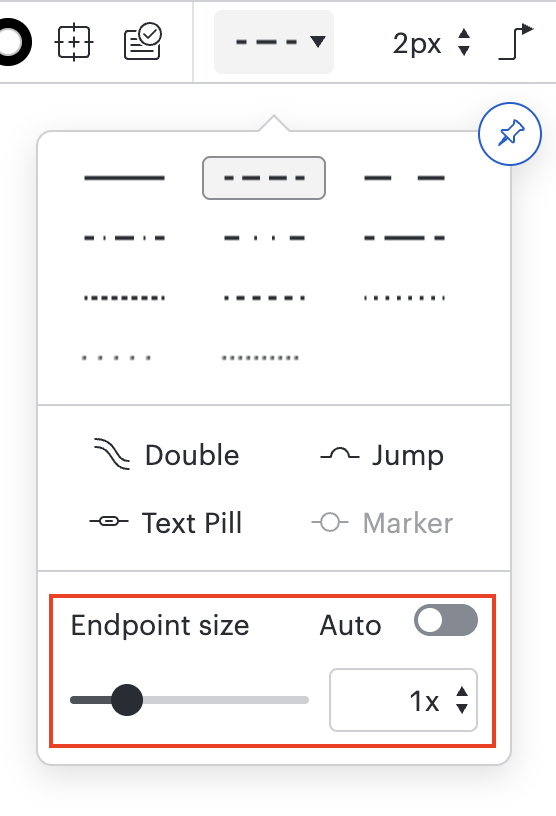

Você pode ajustar o tamanho dos pontos finais da linha usando as opções de Estilo de linha mencionadas na seção acima.

Saiba mais: Para obter mais informações sobre como formatar linhas em um ERD ou UML, consulte nosso artigo Criar um diagrama de relacionamento de entidade no Lucidchart .

Adicionar e modificar texto a uma linha

Para adicionar texto a uma linha, siga estes passos:

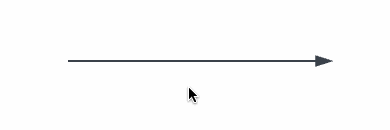

Clique duas vezes em uma linha.
Digite na caixa "Texto" que aparece.

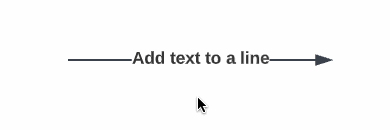

- Clique e arraste a caixa para mover o texto para outro lugar na linha, acima ou abaixo dela.

Para remover o texto de uma linha:

Clique duas vezes no texto que deseja excluir.
Destaque ou coloque o cursor no final do texto.
Pressione a tecla “Delete” (no Mac) ou “Backspace” (no PC) no teclado.

Modifique o caminho da linha

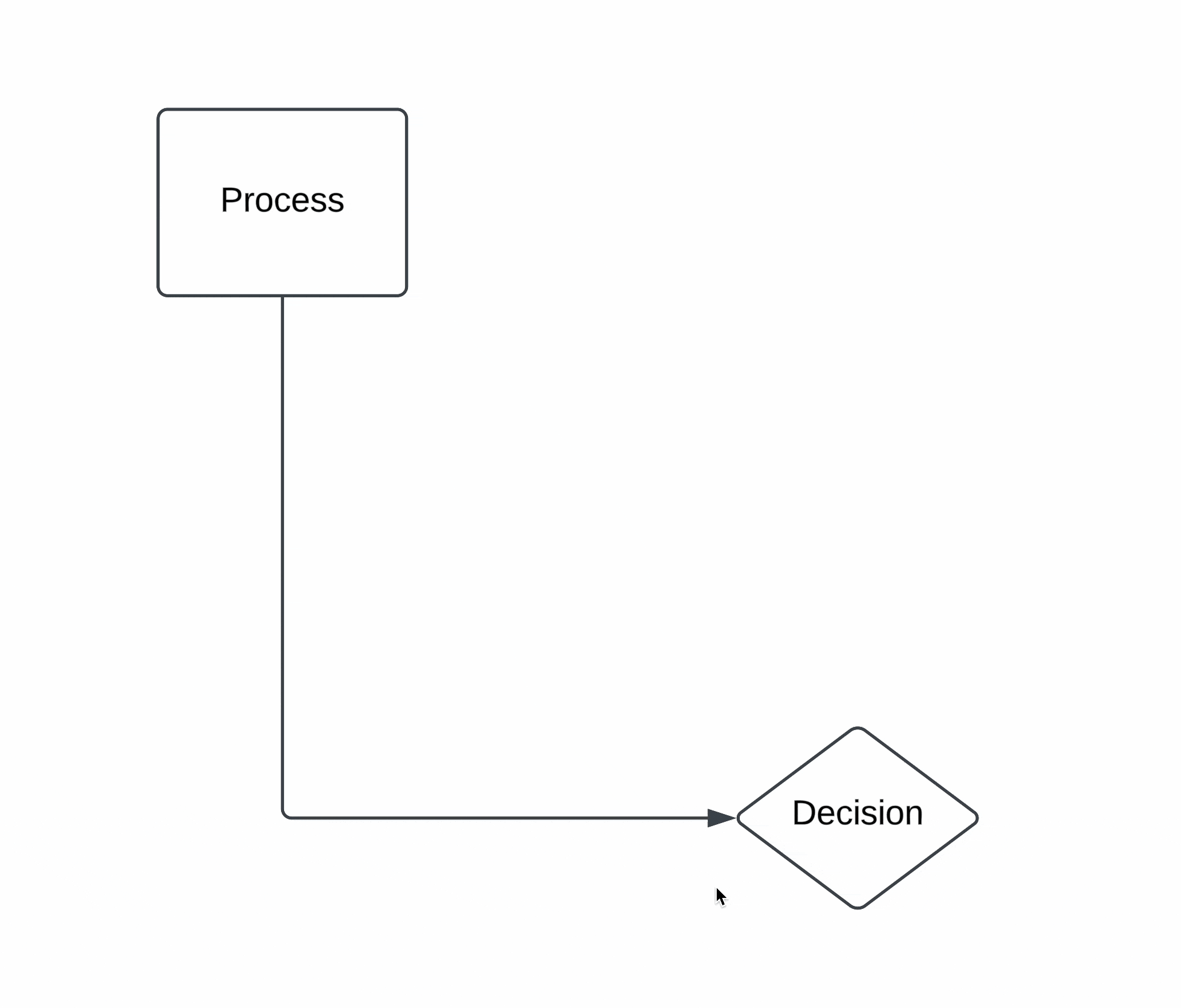

Modificar o caminho de uma linha com ângulo:

Selecione uma linha.

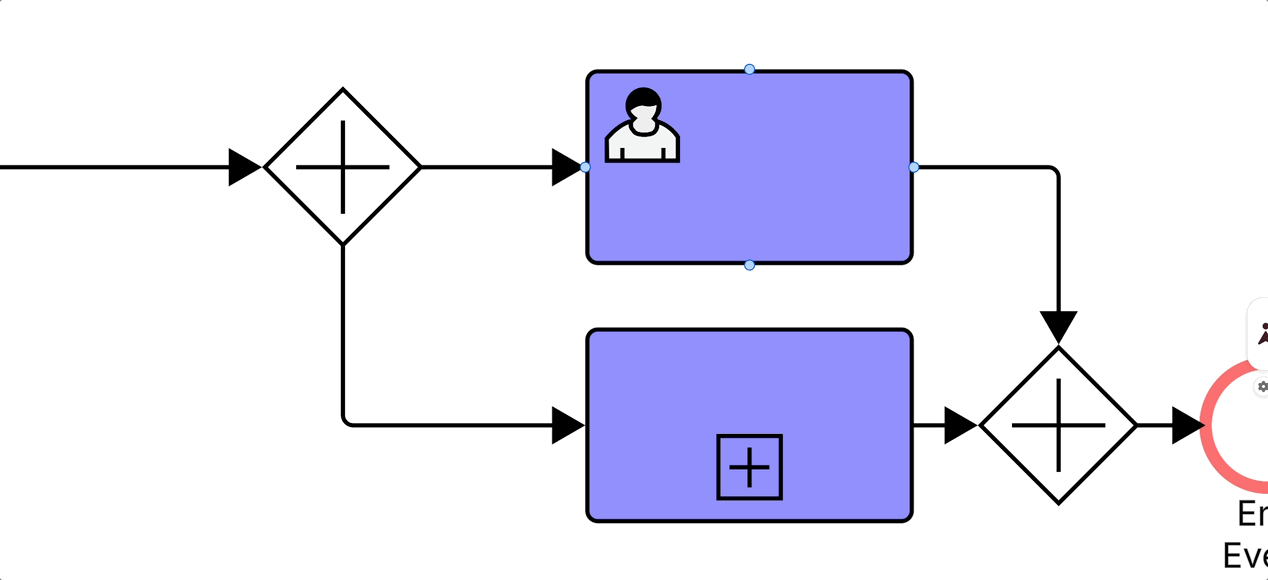

Um nó aparecerá no centro de cada seção da linha selecionada.
Se você passar o cursor sobre uma seção de uma linha selecionada, um nó adicional aparecerá na marca de 1/4 dessa seção.

Clique e arraste um nó para alterar o caminho da linha.

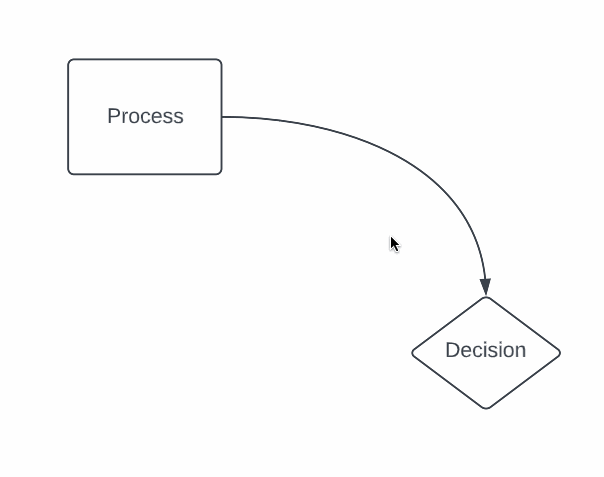

Modificar o caminho de uma linha reta ou curva:

Selecione uma linha.

Um nó aparecerá no centro da linha.

Clique e arraste o nó para criar uma junta na linha e alterar seu caminho.

A linha será separada em duas seções e ambas as seções agora terão um nó central

Para remover uma junta criada, clique com o botão direito do mouse na junta e selecione Remover junta.

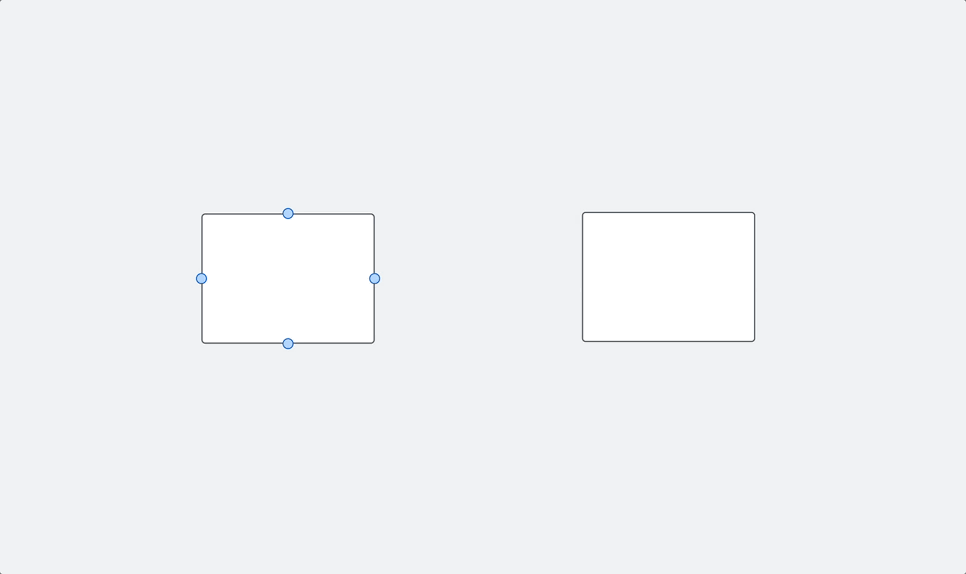

Criar linhas inteligentes

Uma linha inteligente ajustará automaticamente seus pontos de conexão para formar o caminho mais eficiente entre dois objetos. Veja como criar uma:

Arraste uma linha de um objeto a outro.
Ao chegar à borda do segundo objeto, mantenha o cursor pressionado até que o objeto esteja destacado.
Solte o cursor antes que o destaque desapareça.
