A funcionalidade de planta baixa do Lucidchart permite criar plantas personalizadas e em escala para sua casa, escritório, local para eventos ou qualquer outro tipo de edificações. Comece com um modelo predefinido ou construa sua planta baixa personalizada do zero utilizando as bibliotecas de formas do Lucidchart.

Gratuito	Individual	Equipe	Empresa	FedRAMP

Começar

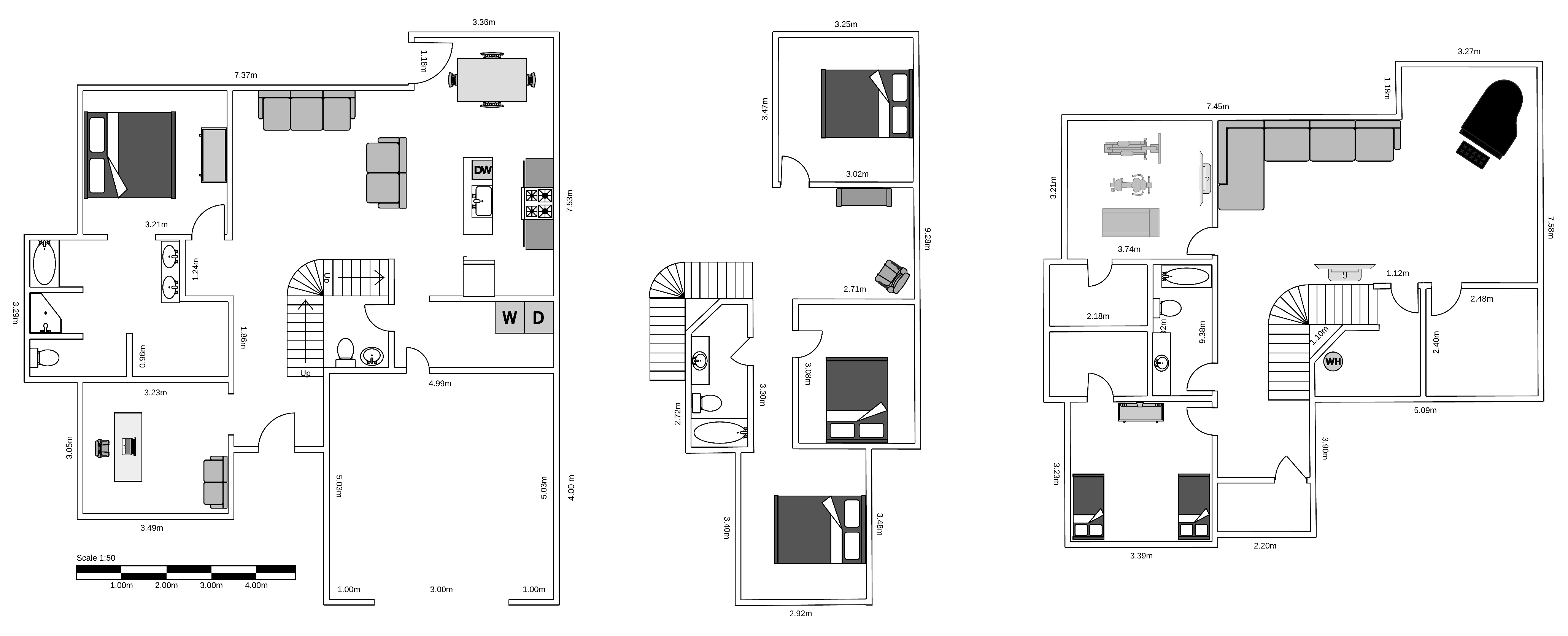

O Lucidchart possui uma bibliotecas de formas e modelos para plantas baixas, proporcionando ferramentas poderosas para ajudá-lo a personalizar o design da sua planta baixa, seja qual for o tipo de edificação. Por exemplo, a imagem abaixo ilustra uma casa de múltiplos níveis construída do zero usando formas de planta baixa.

Comece com um modelo

Para começar com um modelo pré-existente de planta baixa no Lucidchart, siga os passos abaixo:

Abrir um documento do Lucidchart.
Clique o ícone da galeria de modelos da barra de ferramentas principal na extremidade esquerda do espaço de trabalho.
Na barra de pesquisa no canto superior esquerdo, pesquise “planta baixa”.
Passe o cursor sobre um modelo.
- Clique em Visualizar para ampliar o modelo antes de escolhê-lo.
- Clique em Inserir para inserir o modelo em seu documento.

Comece com uma tela em branco

Para começar a criação de uma planta baixa do zero, siga estas etapas para abrir as bibliotecas de formas de planta baixa.

Abrir um documento do Lucidchart.
Clique em Mais formas na parte inferior do menu Formas, à esquerda do espaço de trabalho.
- Você também pode pressionar “M” no teclado.
Em “Bibliotecas padrão” à esquerda, marque o box ao lado de “Plantas baixas”.
- Explore todas as bibliotecas de formas disponíveis na categoria "Plantas Baixas". Desmarque o box ao lado das bibliotecas de formas que não quiser adicionar ao menu de formas.
Clique em Usar formas selecionadas no canto inferior direito do painel.

Agora é possível arrastar as formas da planta baixa diretamente para a tela a partir do menu Forma à esquerda.

Otimize as configurações do documento

Para criar e personalizar sua planta baixa com mais facilidade, sugerimos desativar todas as configurações de "alinhar às grades". Para fazer isso:

Abra o menu Arquivo na barra de menus na parte superior do espaço de trabalho.
Clique em Configurações do documento.
Selecione Grade e alinhar no menu à esquerda do painel exibido.
Desative as seguintes configurações:
- Alinhar a objetos
- Alinhar objetos à grade
- Alinhar às guias

Desativar essas configurações permite que você mova as formas da planta baixa com mais precisão.

Adicione e personalize as formas da sua planta baixa

No Lucidchart, você pode adicionar plantas baixas à tela da mesma maneira que outras formas: basta selecionar uma forma do menu de formas e arrastá-la para o espaço de trabalho. Há alguns casos em que essas formas funcionam de maneira diferente das outras formas do Lucidchart, especialmente com paredes e portas. Para informações detalhadas sobre como trabalhar especificamente com formas de planta baixa, veja as seções a seguir.

Quartos

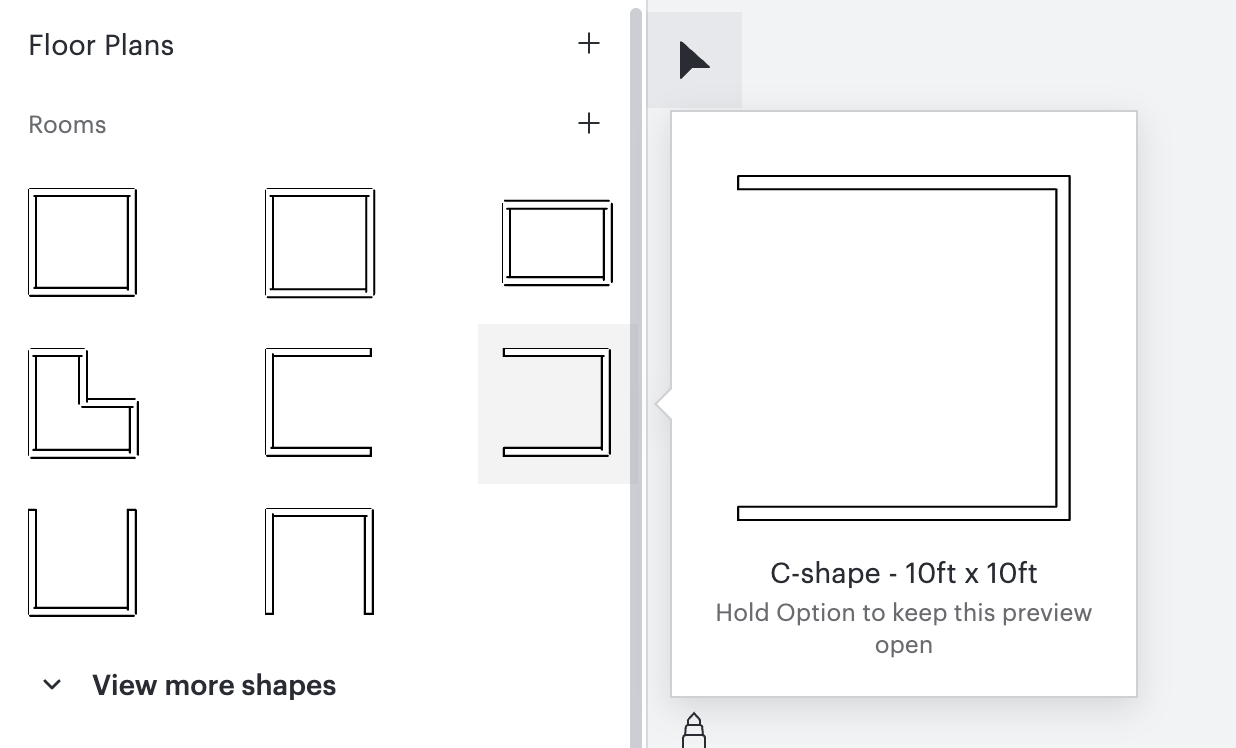

Para criar uma planta baixa em uma tela em branco, pode ser mais fácil começar com a forma "Quarto". A biblioteca de formas oferece uma variedade de tamanhos e formas de quartos. Para adicionar um quarto, selecione-o e arraste para a tela.

Os quartos possuem diferentes formas de “parede” e se comportam de maneira similar. Para aprender a trabalhar com formas de "Parede", consulte a seção seguinte.

Paredes

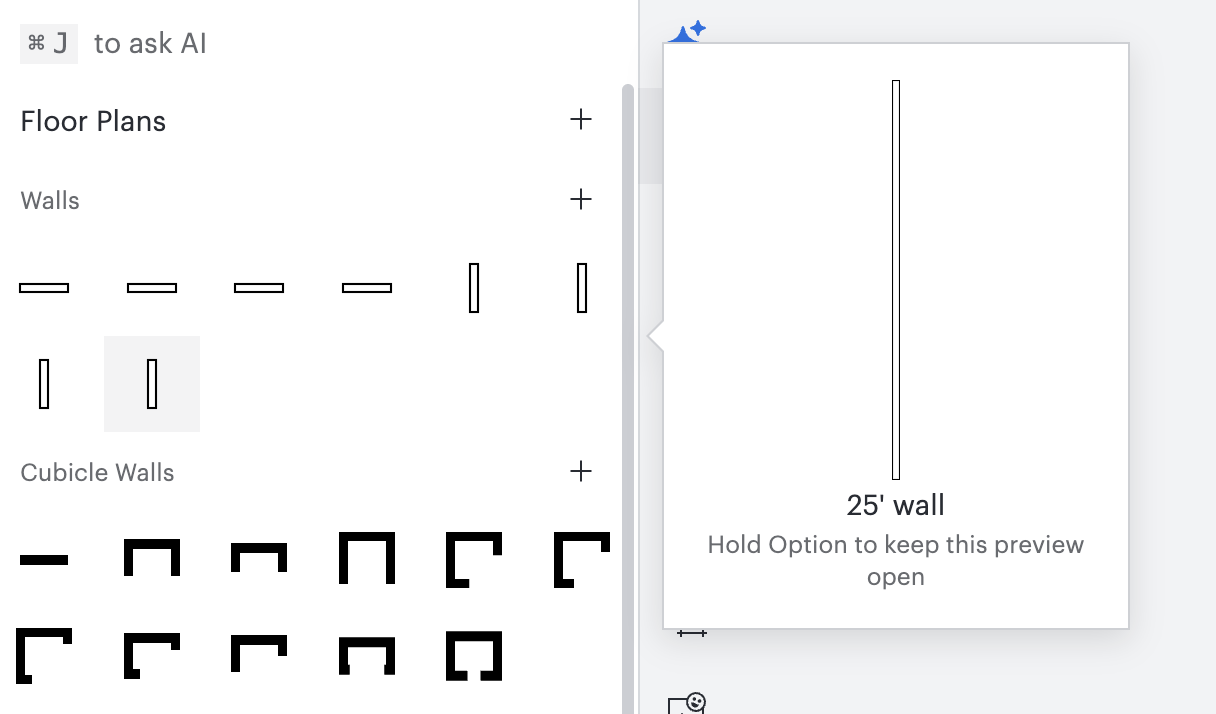

Da mesma forma que com os quartos, adicione uma parede ao seu projeto selecionando-a da biblioteca de formas 'Paredes' e arrastando-a até o local desejado na tela. A biblioteca de formas Paredes oferece várias opções, que você pode selecionar conforme o tamanho e direção desejados.

Após adicionar uma parede à tela de desenho, você pode ajustar suas dimensões, orientação e adicionar notas de medição.

Redimensionar ou mudar a direção
Para alterar o tamanho e a orientação de uma parede, clique e arraste o marcador roxo em uma das extremidades para a nova posição desejada na tela.

Personalize as medidas da parede
Você pode mover ou ocultar as medidas ao lado das paredes para atender às necessidades de sua planta baixa. Clique e arraste a medida para movê-la em um novo local, inclusive para o lado oposto da parede.

Para ocultar a medição:

Clique com o botão direito do mouse em uma parede na tela.
Na parte superior do menu, passe o cursor sobre “Opções de parede”.
Selecione Ocultar comprimento.

Observação: Ao fixar uma parede em outra, as medidas são específicas para o lado da parede onde elas aparecem. A parede interna mostrará uma medida diferente da parede externa.

Conecte paredes entre si
Ao trabalhar com paredes individuais, você pode conectá-las umas às outras para criar salas. É recomendável fazer isso para garantir a precisão das medições de parede.

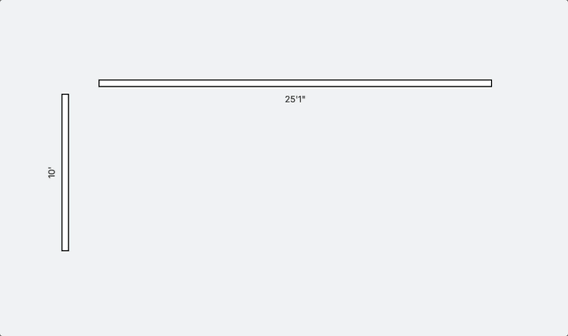

Para ligar duas paredes, arraste um dos seus cantos até encostar no canto da outra. Veja abaixo um exemplo. Este exemplo também indica que a medição da parede se aplica especificamente ao lado interior ou exterior da parede.


Dica: se você estiver tendo dificuldade em conectar uma parede a outra, tente aumentar o tamanho antes de arrastá-la. Isso permite que você tenha movimentos mais precisos.

Portas e janelas

Para adicionar uma porta ou janela a uma parede em sua planta baixa, siga estas etapas:

Selecione uma opção na biblioteca de formas de portas e janelas.
Arraste sua seleção até uma parede.

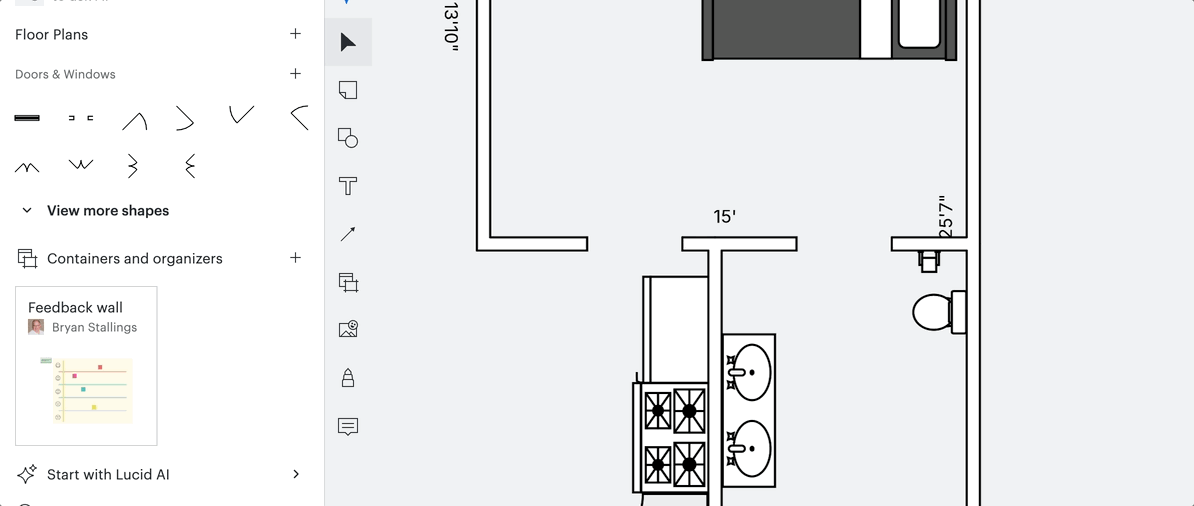

A porta ou janela se fixará automaticamente na parede. Você pode redimensionar ou mover a porta ou a janela após fixá-las.

Ao selecionar uma porta, certifique-se de selecionar aquela que tem a abertura da porta voltada para a direção correta. Após adicionar a porta na parede, mova-a para o lado oposto da parede. Clique e segure o quadrado roxo no centro da forma da porta e arraste-o para o outro lado da parede.

Alternar entre comprimento total e dividido

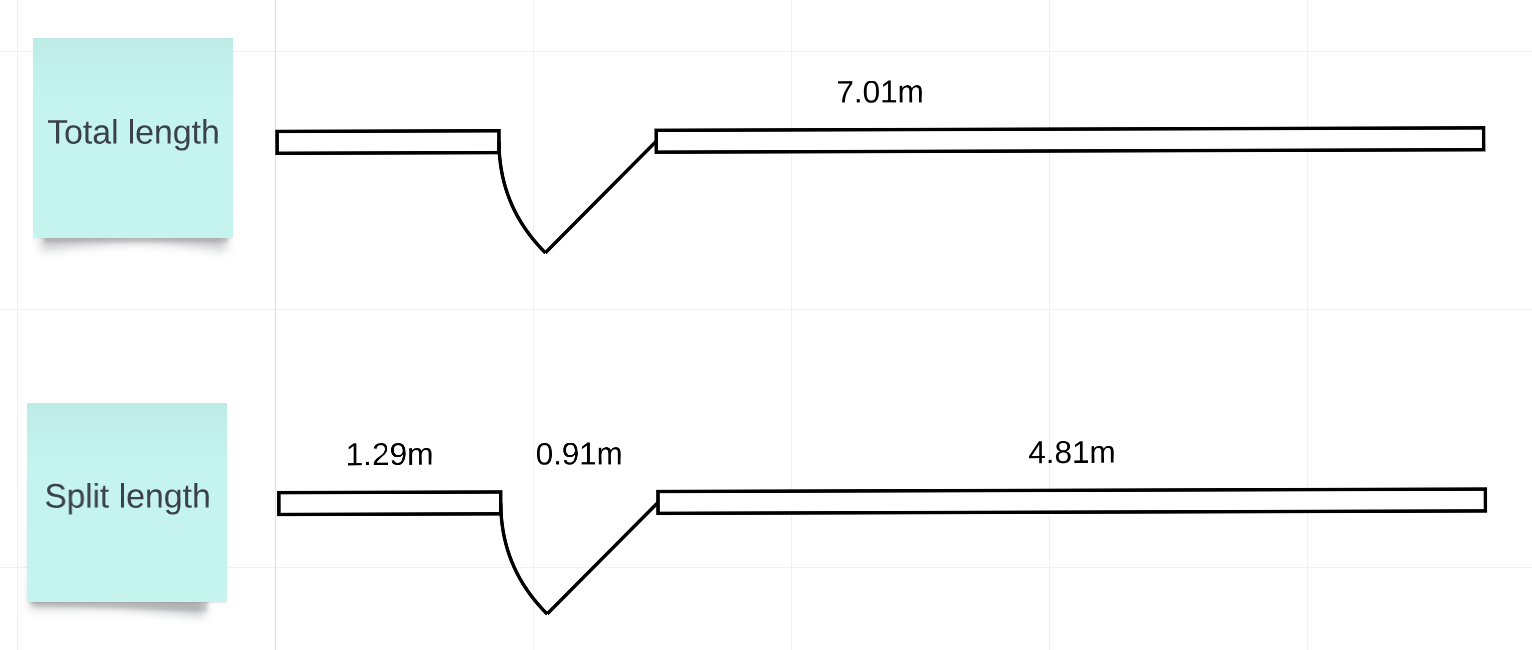

Ao adicionar uma porta ou janela a uma parede, você pode escolher mostrar o comprimento total da parede inteira ou o comprimento de cada parte. Para fazer isso:

Clique com o botão direito do mouse sobre uma parede que tenha uma porta ou janela.
Na parte superior do menu, passe o cursor sobre “Opções de parede”.
Selecione Comprimento dividido ou Comprimento total.

Objetos adicionais

As bibliotecas de formas do Lucidchart para plantas baixas contêm uma variedade de objetos adicionais que você pode adicionar, incluindo escadas, armários, cubículos, móveis, eletrodomésticos e muito mais.

Saiba mais: Se você não encontrar uma forma específica de planta baixa que está procurando, você pode adicioná-la como uma forma personalizada. Para obter mais informações, confira nosso artigo Bibliotecas de formas no Lucidchart.

Use a ferramenta de escala

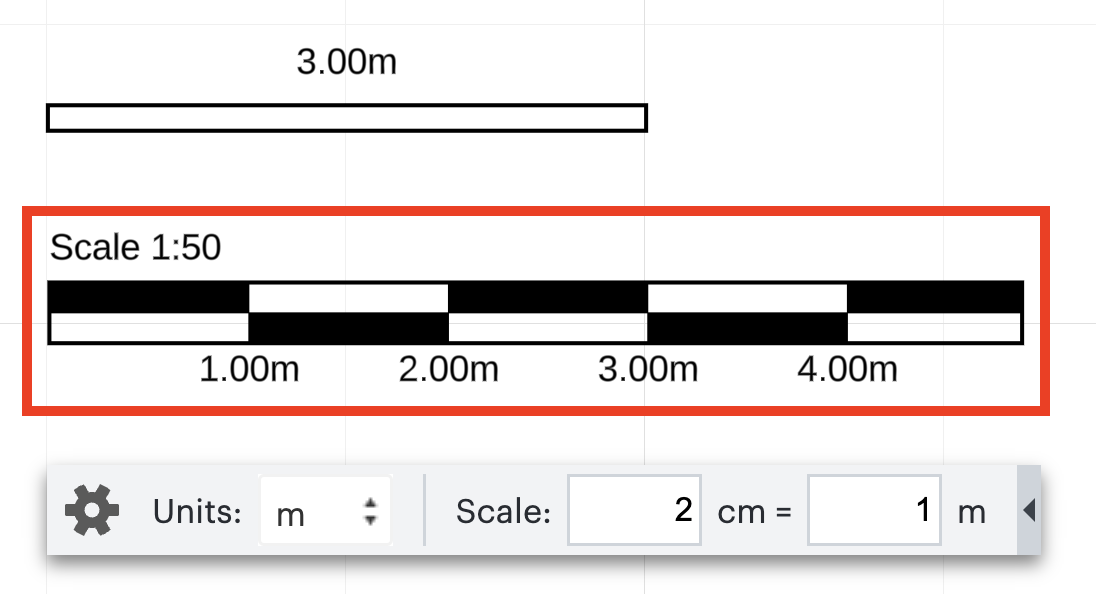

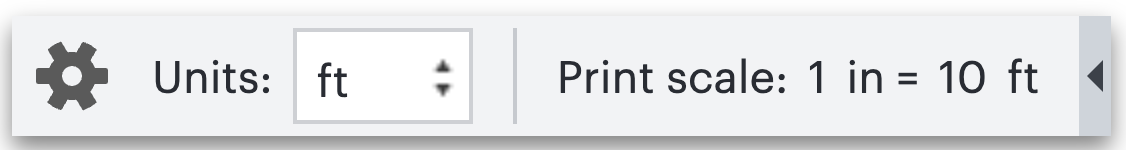

Ao acessar uma ou mais bibliotecas de formas de planta baixa disponíveis, uma ferramenta de escala surge automaticamente no canto inferior esquerdo do espaço de trabalho. Clique no ícone de engrenagem para mostrar ou ocultar a barra de ferramentas completa. Essa ferramenta é exclusiva para o processo de construção e não será exibida na versão final exportada da sua planta baixa.

Use essa ferramenta para definir a escala da sua planta baixa e alterar as unidades de medida. À medida que você fizer alterações nas opções da ferramenta de escala, o tamanho do documento do Lucidchart será ajustado de acordo.

Saiba mais: Para ver um exemplo mais detalhado de como a alteração das dimensões da escala afeta seu documento do Lucidchart, confira o exemplo na dica n.º 7 deste post da comunidade.

Adicione a forma "Escala"

Para adicionar uma escala em uma versão exportada de sua planta baixa exportada ou como referência durante a criação da usa planta, adicione a forma "Escala" da biblioteca de formas de medição. Ao ajustar a ferramenta de escala da seção anterior, essa forma adapta-se automaticamente.

Recursos

Para saber mais sobre esse recurso, confira o recurso adicional abaixo. Esse recurso está disponível apenas em inglês.

Publicações da comunidade
Dicas para criar uma planta baixa no Lucidchart 🚧

Perguntas frequentes

Posso alterar a espessura das paredes na minha planta baixa?
Não. A espessura das paredes nas plantas baixas do Lucidchart é estática e não pode ser alterada.

Posso digitar manualmente medidas específicas para uma forma de planta baixa?
Não. Não há uma maneira de especificar as medidas de uma forma de planta baixa. Contudo, é possível adicionar uma forma personalizada com dimensões personalizadas como uma alternativa.

Posso digitar dimensões personalizadas para medidas de parede?
Não. As medidas da parede são preenchidas automaticamente com base na escala do documento e no tamanho da parede. Como solução alternativa, oculte a medida e adicione uma caixa de texto com uma medida personalizada.

Posso importar uma planta baixa editável de um arquivo existente?
Não. Para acelerar o processo de recriação de uma planta baixa no Lucidchart, insira uma imagem da planta existente e use as ferramentas de camada do Lucidchart para desenhar sobre a ela, seguindo as instruções deste post da comunidade.
