Crie fluxogramas rapidamente no Lucidchart usando a função de importação de dados em formato CSV para transformar conjuntos de dados em diagramas de processos. Este artigo explica as etapas de como formatar e importar dados para gerar um diagrama.

Esse é um recurso experimental. Algumas funcionalidades podem não funcionar conforme o esperado.

Gratuito	Individual	Equipe	Empresa	FedRAMP

Configurar os dados

Antes de importar dados, seu arquivo CSV deve atender aos seguintes requisitos:

Inclui todas as colunas obrigatórias.
Cada linha tem um ID exclusivo.
Somente formas suportadas são usadas.
As formas e bibliotecas de formas possuem ortografia e capitalização corretas.

Dica: para baixar um arquivo .csv de amostra com dados formatados corretamente, clique aqui.

Exemplo

Ao ler as seções abaixo, consulte este exemplo para orientações sobre formatação adequada.

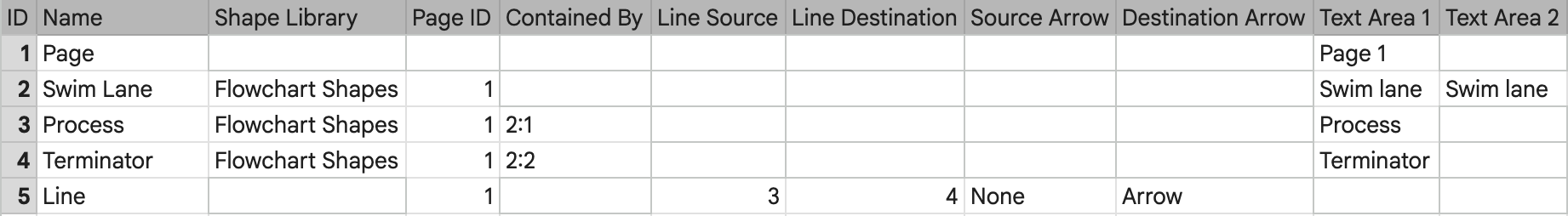

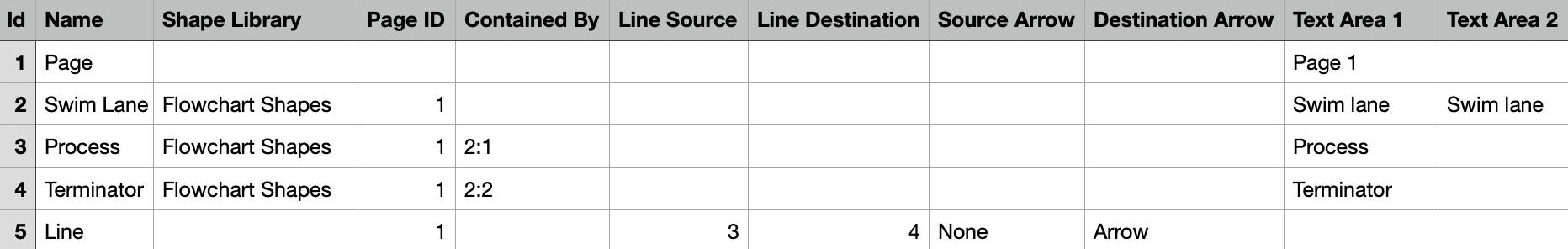

Entrada

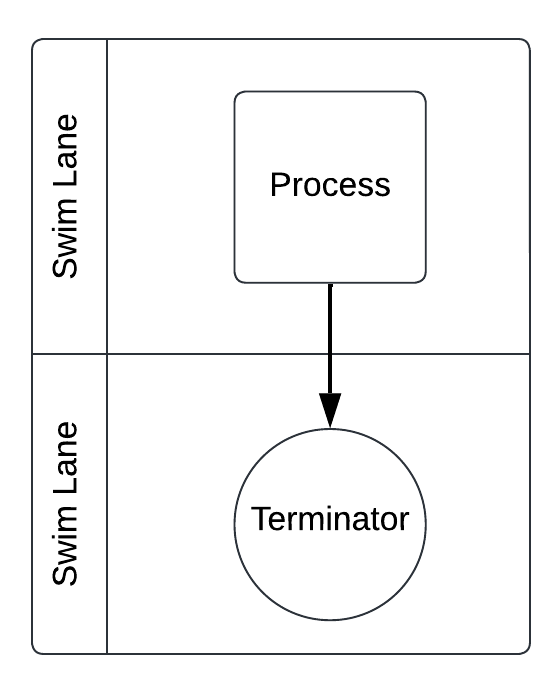

Saída

Colunas obrigatórias

As seguintes colunas são obrigatórias ao formatar o arquivo CSV:

Id
Nome
Biblioteca de formas
ID da página
Contido por
Área de texto 1

Leia as seções abaixo para informações detalhadas sobre cada uma dessas colunas.

ID
Cada linha do arquivo deve ter um ID único. É recomendável começar a contagem das linhas com o número "1".

Nome
Esta coluna serve para identificar o tipo de objeto importado. Você pode incluir os seguintes tipos:

Página
Linha
Formas suportadas
- Para as formas, você precisa atribuir o nome de cada opção de única de forma, como “Processo” ou “Raia de Natação”. Confira a seção abaixo para ver uma lista das formas suportadas.

Biblioteca de formas
Cada forma suportada presente no arquivo deve incluir o nome da biblioteca de formas à qual pertence. A maioria das formas suportadas provém da biblioteca “Formas de fluxograma”.

ID da página
Cada forma e linha deve apresentar um ID único correspondente ao número da página onde se encontra. Veja o exemplo acima, indicando que todos os objetos estão na página 1.

Contido por
Embora "Contido por" seja uma coluna obrigatória, ela preenche apenas dados sobre formas localizadas dentro de formas de contêiner, como uma raia de natação.

Para contêineres básicos, esta coluna lista apenas o ID referente a forma do contêiner. Para raias de natação, a coluna enumera primeiramente o ID da forma, seguido por dois pontos (:) e a linha da raia de natação onde essa forma aparece.

No exemplo acima, “2:1” indica que a forma “Process” está contida na primeira linha da raia de natação (ID nº 2) e “2:2” indica que a forma “Terminator” está contida na segunda linha da raia de natação.

Área de texto 1
Embora essa coluna seja obrigatória, ela só precisa ser preenchida se um item do conjunto de dados contiver texto. Para páginas, esta coluna é usada como o título da página. Para formas e linhas, essa coluna é usada para indicar texto dentro da forma ou na linha.

Colunas opcionais

As colunas abaixo são opcionais para configurar a importação de dados do diagrama de processo:

Origem da linha
Destino da linha
Seta de origem
Seta de destino
Área de texto [n]

Leia as seções abaixo para informações detalhadas sobre cada uma dessas colunas.

Origem da linha/Destino da linha
Essa coluna é essencial para quaisquer linhas "Linha" no seu conjunto de dados e deve conter o ID da forma de onde a linha se origina e o ID de onde a linha termina. Se a linha não terminar em uma forma, esta coluna deverá ser deixada em branco.

Seta de origem/seta de destino
Essa coluna é essencial para quaisquer linhas "Linha" em seu conjunto de dados e deve incluir uma das seguintes opções:

Nenhum
Flecha
Seta Aberta
Flecha Oca

Isso indica o estilo da extremidade da linha na origem e no destino.

Área de texto [n]
Se uma forma ou linha contiver várias áreas de texto, essa coluna deverá incluir essas partes do texto. O conjunto de dados pode incluir quantas colunas de “Área de texto” forem necessárias.

Formas suportadas

A importação do diagrama de processo suporta páginas, linhas e uma seleção de formas da biblioteca “Formas de fluxograma”. As seguintes formas são suportadas:

Raia de nado
- Apenas raia de natação horizontal, faixa são suportados para importação, mas podem ser ajustados manualmente na tela
Processo
Decisão
Terminação
Documento
Preparação
Dados (I/O)
Base de dados
Atraso
Conector
Ou
Display
Nota

Linhas conectando as formas listadas acima também são aceitas.

Observação: a importação só funcionará corretamente se o nome da forma e da biblioteca de formas forem exatamente iguais aos apresentados acima, incluindo as letras maiúsculas.

Importar seus dados

Depois que seus dados estiverem devidamente formatados, importe seu diagrama de processo para o Lucidchart seguindo estas etapas:

Abra um documento do Lucidchart.
Clique em Importar dados na parte inferior do painel Formas, no lado esquerdo.
Selecione Diagrama do processo no menu de navegação no lado esquerdo do painel exibido.
Clique em Importar seus dados.
Selecione um ou mais arquivos CSV do seu dispositivo.
Clique em Importar.

Seu diagrama de processo aparecerá no documento do Lucidchart.

Perguntas frequentes

Posso escolher o estilo do texto e forma no meu diagrama de processo dentro do arquivo CSV?
Não. Não há como adicionar estilo e formatação, como fonte e cor, ao arquivo CSV.

Por que meu diagrama não ficou exatamente como eu esperava?
O Lucidchart interpretará os dados para criar o diagrama de maneira mais lógica possível, mas em alguns casos, especialmente com conjuntos de dados complexos, podem ocorrer sobreposições de linhas, formas ou textos. Nesses casos, você pode ajustar manualmente os objetos na tela conforme necessário.
