Melhore a clareza de seus diagramas do Lucidchart adicionando uma Legenda do diagrama. Você pode adicionar uma ou mais legendas de diagrama a qualquer página do Lucidchart. Continue lendo para saber mais.
Disponibilidade dos planos: Gratuito, Individual, Equipe e Corporativo.
- Disponível para contas FedRAMP .
- Leia o artigo sobre os planosLucid para obter mais informações sobre os recursos disponíveis em sua conta ou o artigo "Atualize sua conta da Lucid para obter instruções sobre como fazer o upgrade.
Adicionar uma Legenda do diagrama
Para adicionar uma Legenda do diagrama:

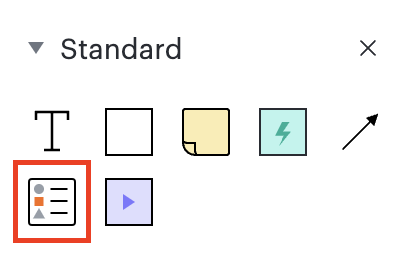

- Localize a biblioteca de formas padrão no menu de formas.
-
Arraste a forma da chave do diagrama para a tela.
Personalizar uma Legenda do diagrama
Adicionar um título
Para adicionar um título a uma Legenda do diagrama:
- Selecione uma forma de Legenda do diagrama na tela.
- Clique no título, "Legenda do diagrama".
- Digite um novo nome para a Legenda do diagrama selecionada.

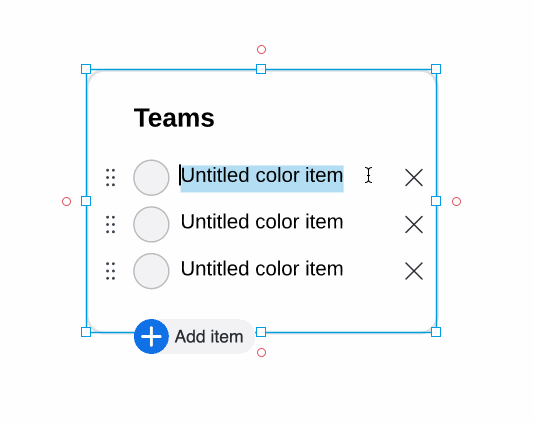

Nomear um item de legenda
Para nomear itens de legenda em sua Legenda do diagrama:
- Selecione uma forma de Legenda do diagrama na tela.
- Clique no nome do campo.
-
Digite um novo nome para o item de legenda.

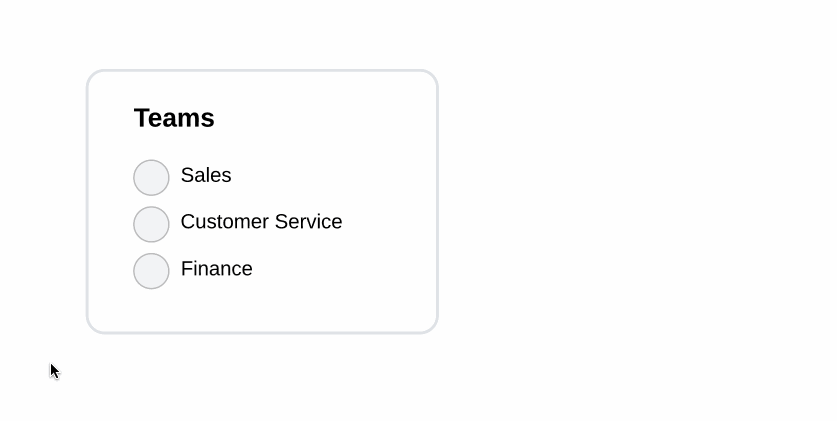

Alterar uma cor
Para alterar as cores na Legenda do diagrama:
- Selecione uma forma de Legenda do diagrama na tela.
- Selecione o círculo à esquerda de um item de legenda.
-
Escolha uma cor dentre as opções disponíveis.
Adicionar forma ou alterar forma de um item de legenda

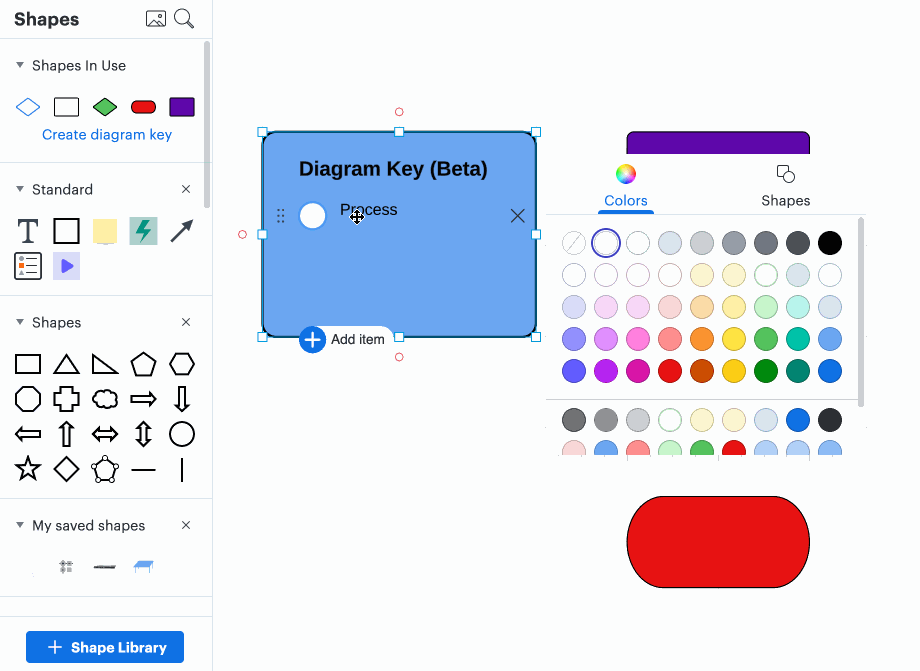

Adicionar uma forma
Para adicionar uma forma à sua chave de diagrama, arraste e solte uma forma da tela ou de uma biblioteca de formas na forma da chave do diagrama.
Nota: As chaves do diagrama podem incluir formato básico – incluindo formato de fluxograma, formato de mapa mental e nota adesiva. Outros formatos podem não ser suportados. Linhas e setas não são suportadas.
Mude uma forma existente
Para alterar uma forma existente no seu diagrama, chave:
- Selecione uma forma de Legenda do diagrama na tela.
- Selecione a forma à esquerda de um item de legenda.
- Clique em Formas na parte superior do menu exibido.
-
Escolha uma forma na seção "Formas em uso".
Obs.: você só pode usar cada combinação de cor e forma uma vez em uma Legenda do diagrama.
Adicionar mais itens de legenda
Para adicionar mais itens de legenda à sua Legenda do diagrama:
- Selecione uma forma de Legenda do diagrama na tela.
- Clique em Adicionar item na parte inferior esquerda da forma.
- Escolha uma cor para o item no painel de cores que aparece.
Remover um item de legenda
Para remover um item de sua legenda do diagrama:
- Selecione uma forma de Legenda do diagrama na tela.
- Clique no X à direita do item de legenda.

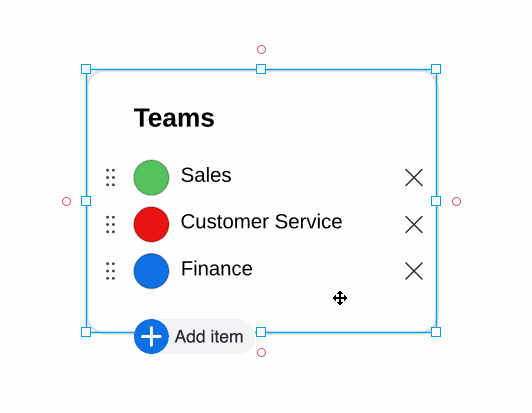

Reordenar itens de legenda
Para alterar a ordem dos itens de legenda em uma Legenda do diagrama:
- Selecione uma forma de Legenda do diagrama na tela.
- Clique no ícone de seis pontos à esquerda de um item de legenda e arraste-o para um novo local na lista.
