Com o AWS Cost Modeling (beta), você pode adicionar rapidamente informações de custos da AWS aos diagramas do Lucidchart para tomar melhores decisões de arquitetura e simplificar o processo de aprovação financeira. Leia este artigo para saber mais.

Este recurso beta está disponível apenas para a biblioteca de formas AWS 2019 no editor do Lucidchart e está disponível apenas para usuários com uma licença de criador do Lucidscale e uma licença do Lucidchart. Os preços vêm diretamente da API de lista de preços da AWS. A Lucid puxa os preços todos os dias para garantir que estejam atualizados.

Modelagem de custo de acesso

Para acessar a Modelagem de Custos no Lucidchart, você precisará adicionar a biblioteca de formas AWS Architecture 2019 e, em seguida, adicionar o custo a elas. Leia para saber mais.

Adicione a biblioteca de formas do AWS Architecture 2019

Para adicionar a biblioteca de formas do AWS Architecture 2019 ao seu documento, siga estas etapas:

Abra um documento do Lucidchart.
Clique em Mais formas na parte inferior do menu Forma, localizado no lado esquerdo do editor.
Marque a caixa “AWS Architecture 2019”.
Clique em Usar formas selecionadas.

Adicionar custo às formas do AWS 2019

Para adicionar custo a uma forma do AWS Architecture 2019, siga estas etapas:

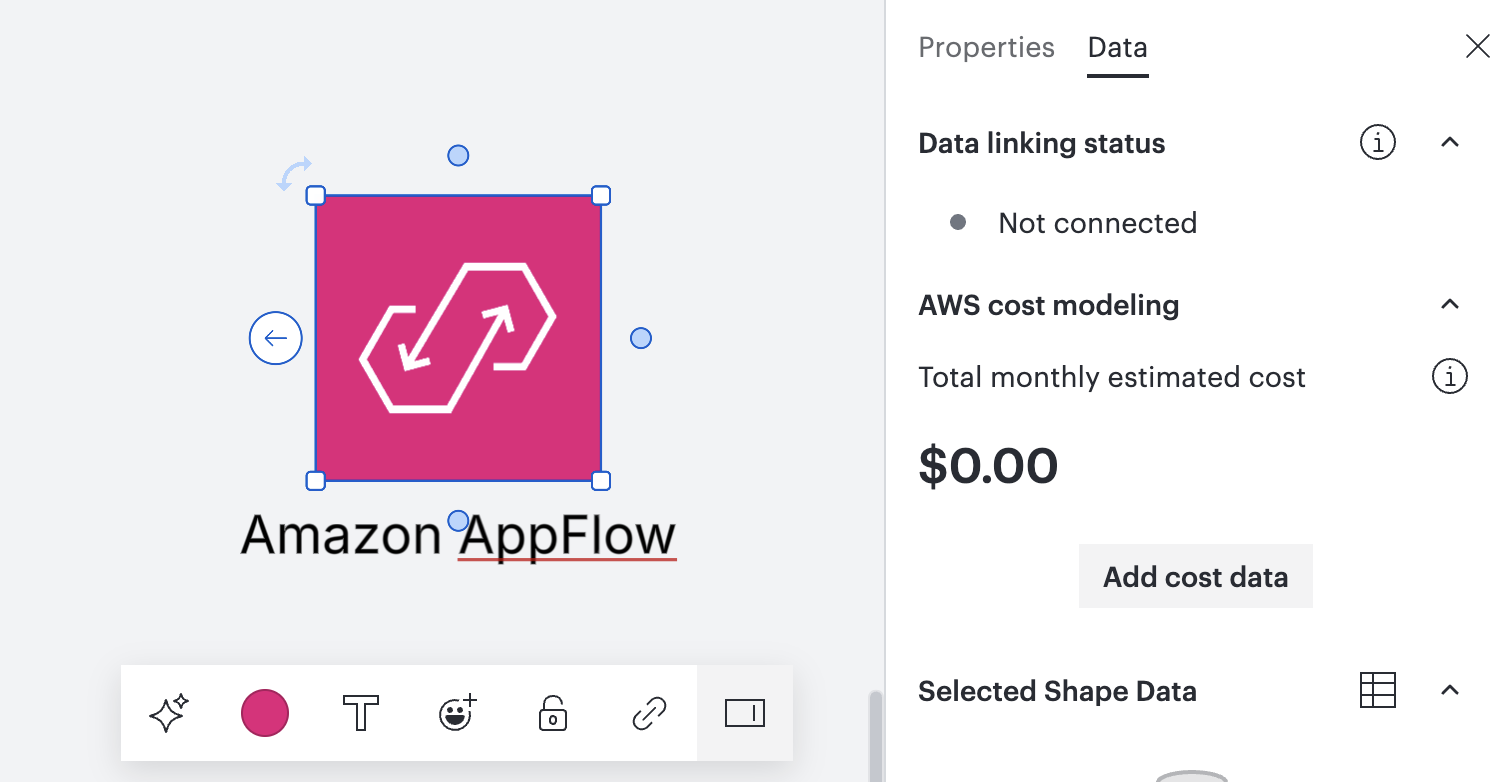

Arraste uma forma da biblioteca de formas do AWS Architecture 2019 para a tela.
Abra o painel direito.
Selecione a guiaDados .
Clique em Add AWS Cost Data na seção "Cost Analysis (BETA)".

Como alternativa, você pode clicar com o botão direito do mouse em uma forma da biblioteca de formas do AWS Architecture 2019 e escolher Add AWS Cost Data.

Calcular o custo dos serviços suportados

Calcular o custo de um determinado recurso geralmente envolve duas etapas: (1) selecionar o SKU correto e (2) configurar desconto, modelo de preço e detalhes de uso do recurso.

Selecione o SKU correto

Encontrar o SKU correto sempre começa com a escolha do serviço correto no menu suspenso de serviços. Uma lista de serviços suportados é fornecida abaixo. Para serviços que não são suportados ou para estimar outros custos externos ou diversos, você pode selecionar “Personalizado” no menu suspenso de serviços.

Observação: os serviços nesta lista são escritos na ordem em que aparecem na API de lista de preços da AWS.

Serviços suportados:

AWS Glue
AWS Lambda
AWSQueueService
AWSSecretsManager
AWSTransfer
AmazonApiGateway
AmazonAppStream
Amazon CloudFront
Amazon Cognito
Amazon DynamoDB
Amazon EC2
Amazon ECS
Amazon EFS
Amazon ES
Amazon ElastiCache
AmazonFSx
Amazon RDS
Amazon Redshift
Amazon Route 53
Amazon S3
Amazon SNS
AmazonSageMaker
Estados da Amazônia
AmazonTexttract
compreender

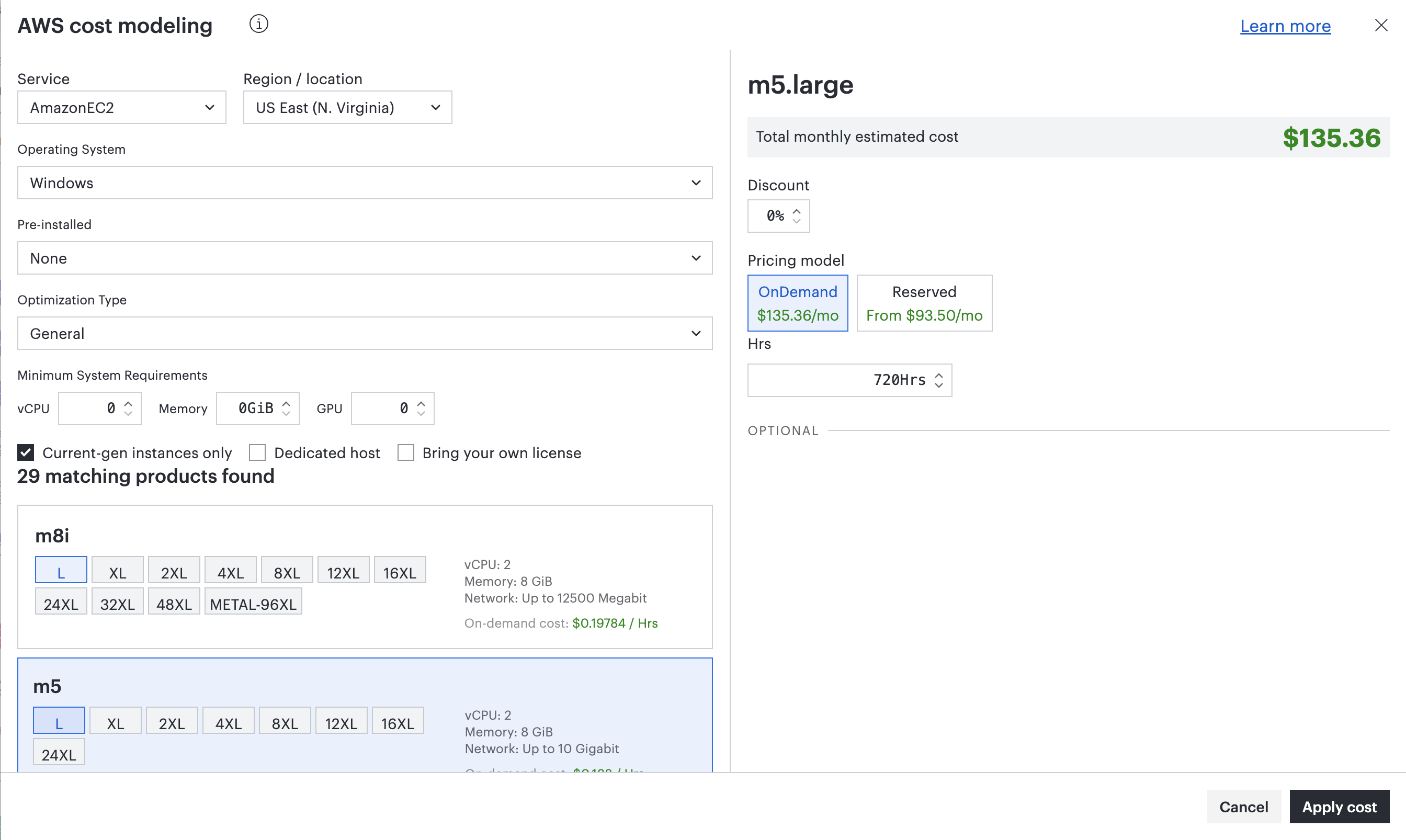

Dependendo da forma que você selecionou, o menu suspenso “Serviço” pode ser padronizado para o valor correspondente. Além disso, algumas formas incluirão automaticamente outros filtros além de selecionar um SKU por padrão. Um bom exemplo disso é a forma EC2 “r5”. Ao adicionar custo a esta forma, o modal filtrará automaticamente para mostrar apenas SKUs na categoria “r5”.

Use os outros filtros para restringir a lista de possíveis SKUs e escolha aquele que atende às suas necessidades.

Nota: O SKU que você selecionar não precisa representar a forma que é mostrada na tela, embora seja aconselhável usar uma forma que corresponda exatamente ao SKU selecionado para evitar enganar aqueles que consumirão o diagrama que está sendo criado. Além disso, vários custos podem ser aplicados a uma forma.

Configurar detalhes para calcular um preço

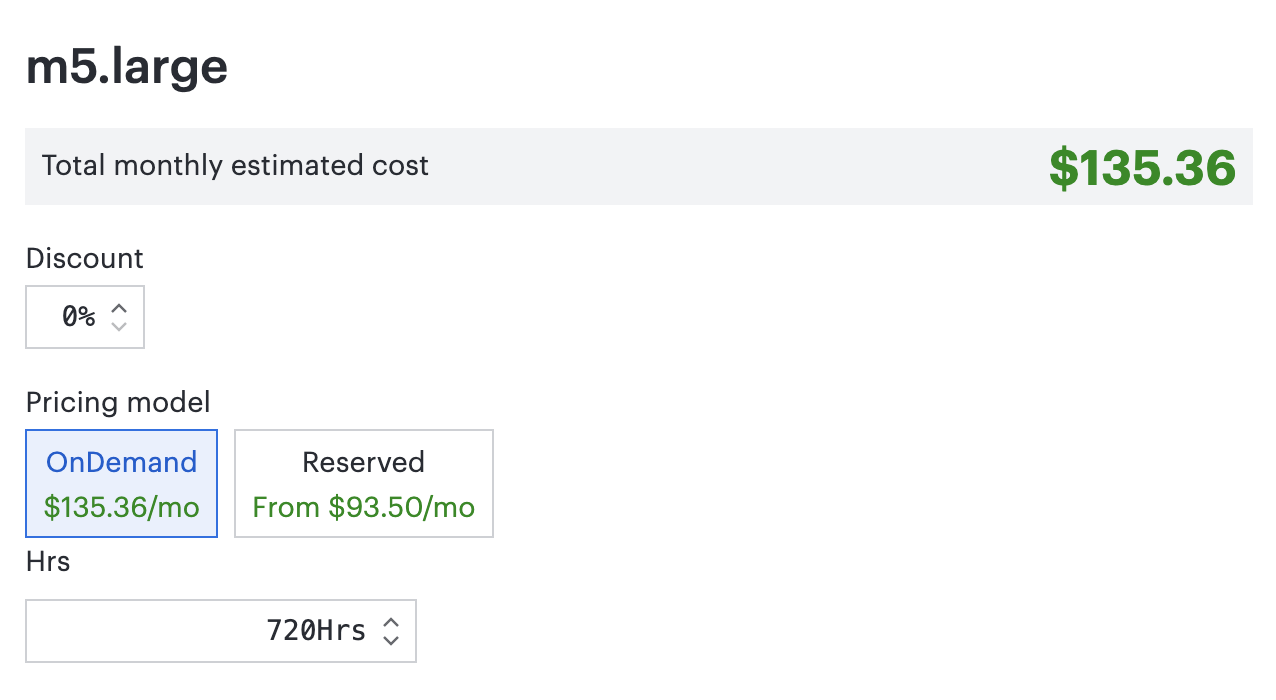

Depois que um SKU é selecionado no lado esquerdo do modal Calculate AWS Cost, você pode configurar os detalhes de desconto e uso desse recurso no lado direito do modal. O modelo de definição de preço e as opções de uso disponíveis refletem as opções fornecidas pela API de lista de preços da AWS para esse serviço ou SKU específico.

O custo mensal total para o SKU e detalhes que você configurou é estimado no canto superior direito do modal.

Selecione Aplicar custo no canto inferior direito do modal quando terminar. Isso aplicará o custo à forma selecionada.

Para editar o custo aplicado a qualquer forma, siga estas etapas:

Escolha a forma com o custo aplicado na tela.
Abra o painel direito.
Selecione a guiaDados .

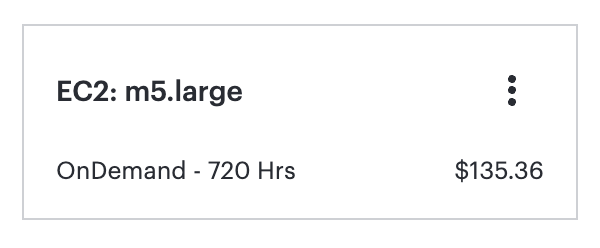

Encontre o cartão de custo que deseja editar no painel direito em “Análise de custo (BETA)”.
Passe o mouse sobre o menu de três pontos para o cartão de custo desejado.
Clique em Editar.

Observação: quando você aplica um custo a uma forma específica, esse custo permanecerá estático e não será atualizado para o custo mais recente a cada dia. Você pode obter o custo mais recente de um recurso em um diagrama existente seguindo as etapas acima para editar o preço e, em seguida, selecionar imediatamente Aplicar custo no modal pop-up.

Veja o custo de um diagrama

Para visualizar o custo de um diagrama inteiro, siga estas etapas:

Clique em um local vazio na tela (para desmarcar todas as formas).
Abra o painel direito.
Selecione aguia Dados .

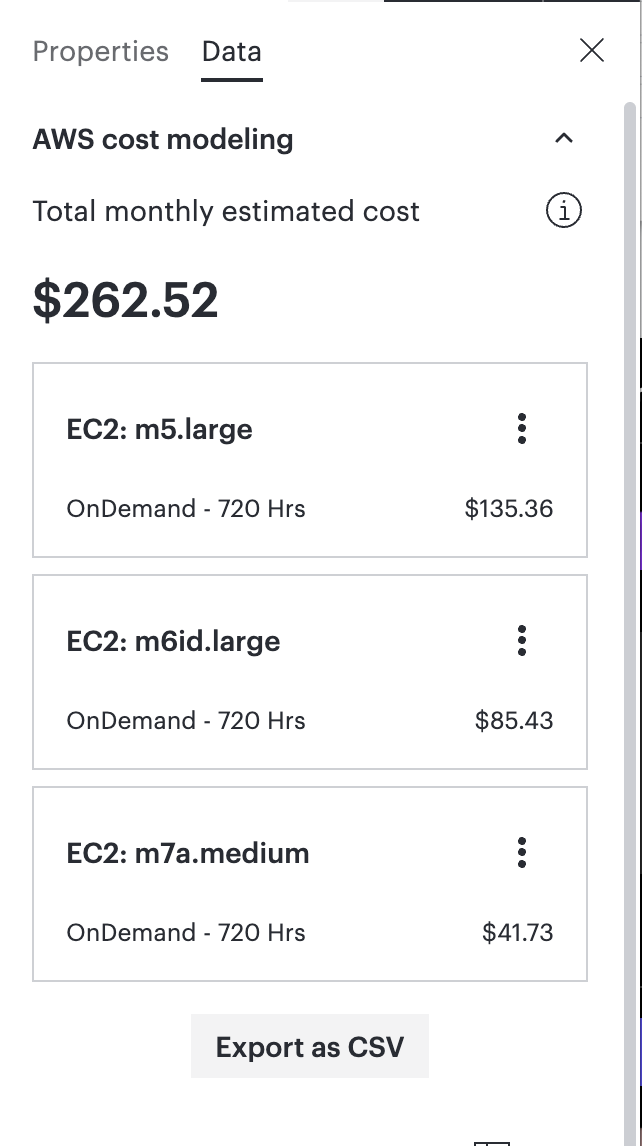

A seção "Análise de custo (BETA)" refletirá os custos associados a todas as formas nessa página específica.

Lista de custos da AWS.png

Nota: Se uma ou mais formas forem selecionadas, o painel direito mostrará os custos associados às formas selecionadas.

Regras de formatação condicional

Quando um custo é aplicado a qualquer forma, uma regra de formatação condicional será criada automaticamente para você mostrar um emblema “$” em qualquer forma AWS 2019 com um custo superior a US$ 0/mês.

Você pode customizar esta regra ou criar outras regras que se ajustem melhor ao seu caso de uso. Para acessar o valor do custo mensal aplicado a qualquer shape, utilize a tecla “AWSAMORTIZEDMONTHLYCOST”. Você também pode usar os valores “AWSUPFRONTCOST” e “AWSMONTHLYCOST” se quiser distinguir os custos iniciais dos custos mensais recorrentes, respectivamente.

Exportar uma lista de materiais

Para exportar um CSV de todos os custos associados a uma determinada página, siga estas etapas:

Clique em um local vazio na tela (para desmarcar todas as formas).
Abra o painel direito.
Selecione a guiaDados .
Na seção "Análise de custo (BETA)", selecione Exportar como CSV.
