Mantenha seus documentos do Lucid organizados gerenciando o layout dos objetos na tela. Leia este artigo para saber como aproveitar as ferramentas do Lucidchart e do Lucidspark para criar documentos e murais coesos e navegáveis.

Gratuito	Individual	Equipe	Empresa	FedRAMP

Selecionar objetos

Selecionar um único objeto

Para selecionar um objeto em um documento do Lucidchart, clique no objeto.

Para selecionar um objeto em um mural do Lucidspark, certifique-se de que a ferramenta Selecionar esteja destacada na parte superior da barra de ferramentas principal no lado esquerdo do mural e, em seguida, clique no objeto.

Selecionar vários objetos

Existem algumas maneiras diferentes de selecionar vários objetos em documentos do Lucidchart e murais do Lucidspark:

Clique e arraste uma caixa ao redor dos objetos que deseja selecionar.
Mantenha pressionada a tecla “Shift” no teclado e clique nos objetos que você deseja selecionar (ou desmarcar).
Mantenha pressionada a tecla " Ctrl " (PC) ou " Command " (Mac) no teclado e arraste uma caixa ao redor dos objetos que você deseja selecionar, mesmo ao clicar diretamente em uma forma.
Pressione Ctrl + A (PC) ou Cmd + A (Mac) para selecionar todos os objetos da tela.

Posicionar objetos

Usar objetos e linhas de grade

Linhas de objetos

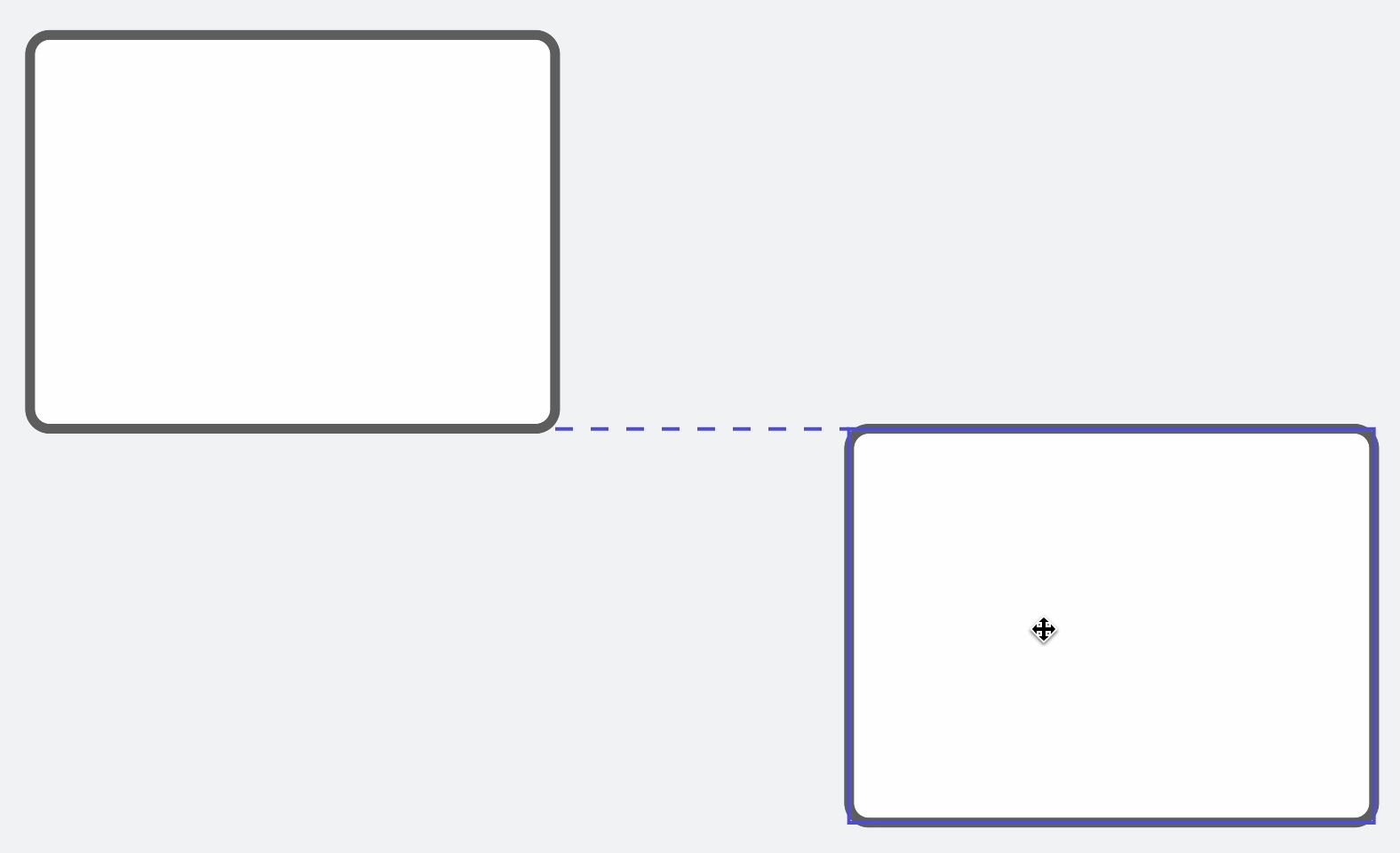

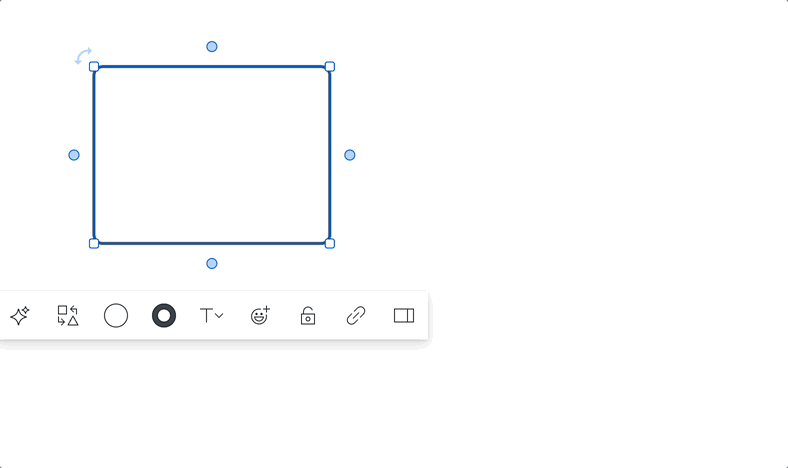

Ao arrastar um objeto novo para sua tela de desenho ou mover um objeto existente, linhas aparecerão automaticamente para ajudar você a alinhá-lo a outros objetos. Se a borda do objeto se alinhar com a borda de outro objeto, linhas pontilhadas aparecem entre os dois objetos.

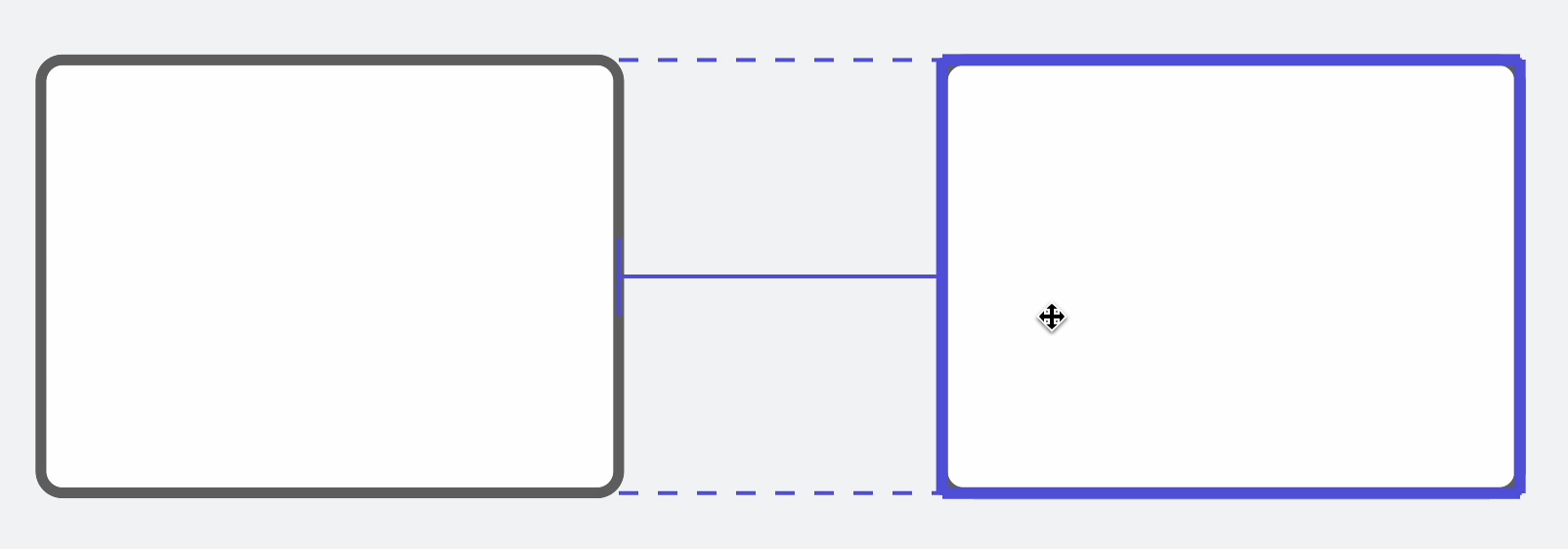

Uma linha sólida entre dois objetos indica que seus pontos centrais estão alinhados.

Linhas de grade

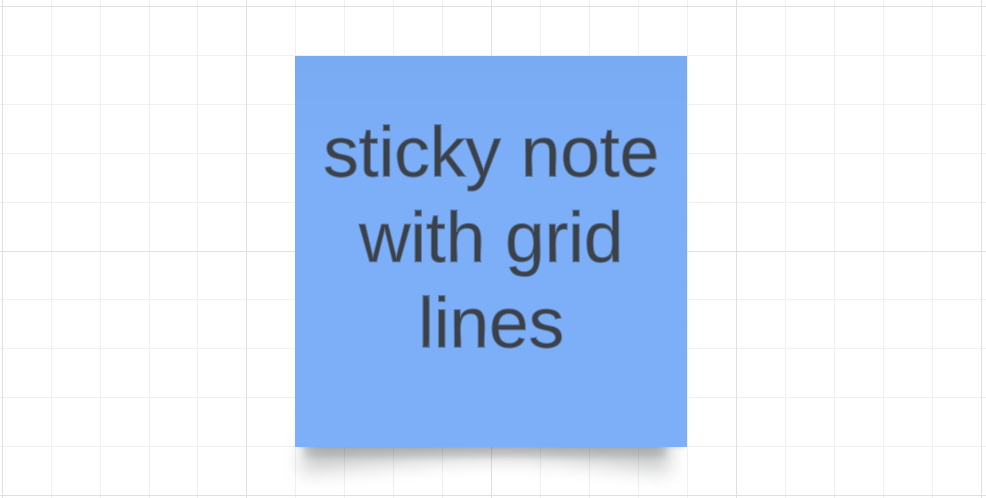

Outra ferramenta para auxiliar no posicionamento de objetos na tela é a grade do documento. Você pode ativar as linhas de grade e ajustar o tamanho da grade em Configurações do documento.

Usar coordenadas e medidas (somente Lucidchart)

Quando você move um objeto pela tela no Lucidchart, as coordenadas X e Y do objeto aparecem abaixo dele. Você pode usar essas coordenadas como guia para colocar o objeto na posição correta na tela.

O Lucidchart também ajuda a organizar objetos em sua tela de desenho ao exibir medidas indicando a distância entre dois objetos.

As unidades de medida exibidas para coordenadas e medidas correspondem àquelas especificadas em Configurações do documento.

Alinhar objetos

Para um layout preciso do objeto ao mover formas na tela, você tem as seguintes opções nas Configurações do documento:

Alinhar a objetos: força os objetos a se alinharem com outros objetos na área de trabalho.
Alinhar objetos à grade: força os objetos a se alinharem à grade do seu documento.

Organizar objetos sobrepostos

Se tiver dois ou mais objetos sobrepostos em sua tela, sua disposição corresponderá à ordem na qual foram adicionados, com o objeto mais novo na frente e o mais antigo na parte de trás.

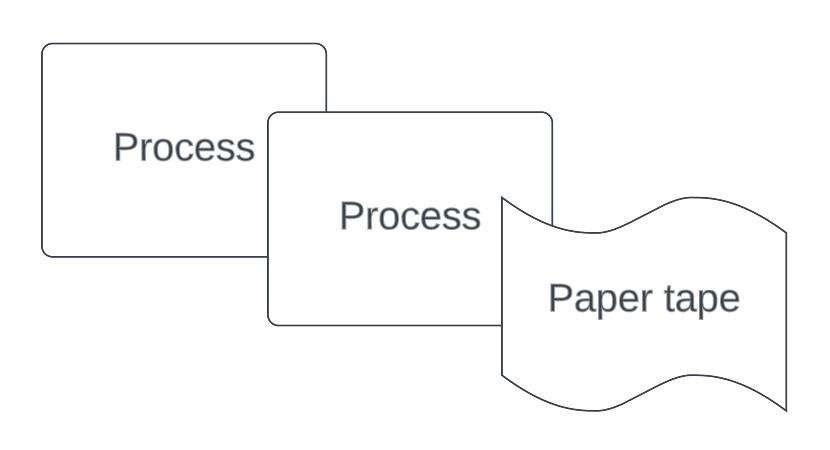

No exemplo abaixo, “Paper Tape” está na frente das duas formas “Process” porque é a forma mais recente.

Para ajustar a disposição das formas na tela:

Clique com o botão direito em um objeto.
Passe o cursor sobre “Organizar”.
Selecione uma das seguintes opções:
- Trazer para a frente para trazer um objeto para frente de todos os objetos sobrepostos.
- Enviar para trás para enviar um objeto para trás de todos os objetos sobrepostos.
- Mover adiante para enviar um objeto para a frente do objeto diretamente à frente dele.
- Mover para trás para enviar um objeto para trás do objeto diretamente atrás dele.

Alinhar e distribuir objetos

Com os atalhos de alinhamento e distribuição do Lucid, você pode reposicionar objetos na tela para que fiquem alinhados ou distribuídos uniformemente.

Alinhar objetos

Para alinhar uma seleção de objetos:

Selecione na tela os objetos que você deseja alinhar.
Clique com o botão direito em um objeto da seleção.
- O alinhamento será relativo ao objeto em que você clicar.
Passe o cursor sobre “Alinhar".
Selecione uma das seguintes opções:
- Esquerda/Direita: alinha um grupo de objetos com o lado esquerdo ou direito do objeto que recebeu o clique com o botão direito.
- Centro: alinha um grupo de objetos com o ponto médio horizontal do objeto que recebeu o clique com o botão direito.
- Superior/Inferior: alinha um grupo de objetos com a parte superior ou inferior do objeto que recebeu o clique com o botão direito.
- Alinhamento central: alinha um grupo de objetos com o ponto médio vertical do objeto que recebeu o clique com o botão direito.

Saiba mais: Para detalhes adicionais sobre cada opção de alinhamento, confira esta publicação da Comunidade da Lucid.

Distribuir objetos

Para distribuir uniformemente uma seleção de objetos:

Selecione na tela os objetos que você deseja distribuir.
Clique com o botão direito na seleção.
Passe o cursor sobre “Distribuir”.
Selecione uma das seguintes opções:
- Horizontalmente: espalhe um grupo de objetos uniformemente entre o objeto do grupo que está mais à esquerda e o objeto do grupo que está mais à direita.
- Verticalmente: espalhe um grupo de objetos uniformemente entre o objeto do grupo que está mais para cima e o objeto do grupo que está mais para baixo.

Saiba mais: para ver exemplos de alinhamento e distribuição de objetos, confira esta publicação da Comunidade da Lucid.

Bloquear objetos

Depois de estilizar e posicionar um objeto, você pode bloqueá-lo para evitar edições e movimentos acidentais.

Para bloquear um objeto:

Clique com o botão direito em um objeto.
Passe o cursor sobre “Bloquear/desbloquear”.
Selecione uma ou mais das seguintes opções:
- Bloquear para bloquear o tamanho, a posição, o estilo e o conteúdo do objeto.
- Bloquear tamanho e posição para bloquear o tamanho e a localização do objeto na tela.
- Bloquear estilo para bloquear a formatação e o estilo do objeto (ou seja: cor, fonte).
- Bloquear conteúdo para bloquear texto ou outro conteúdo dentro do objeto.

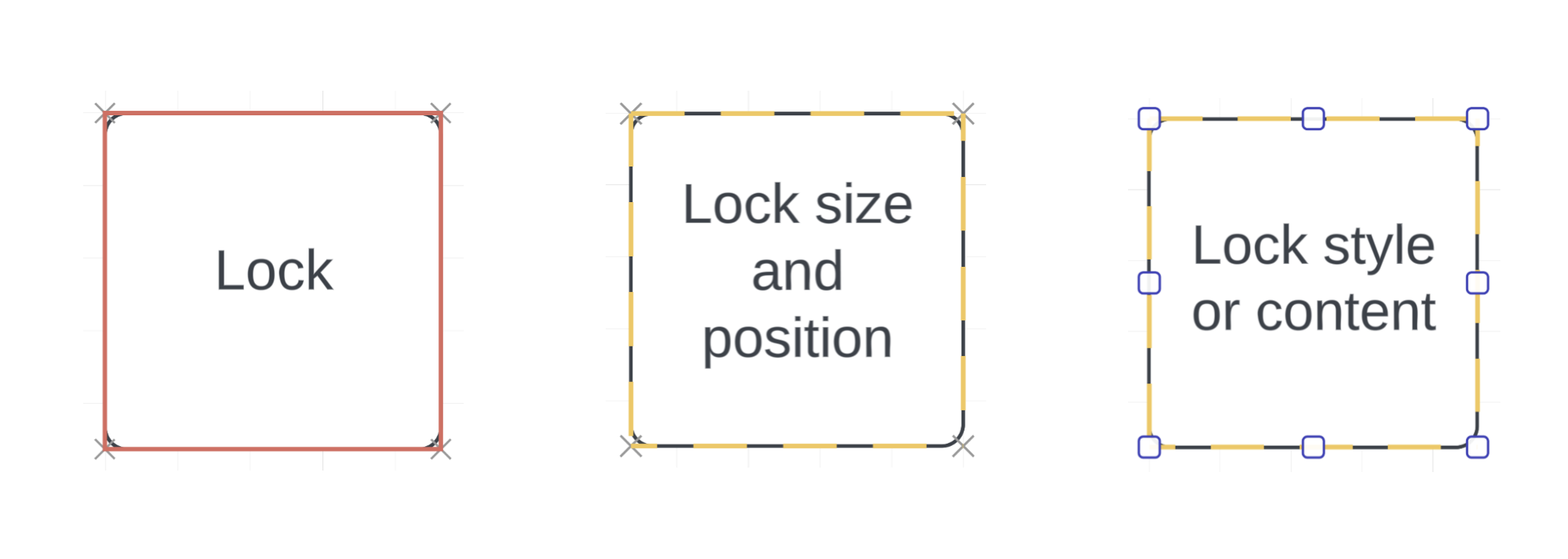

Quando selecionado, o conteúdo bloqueado é indicado por um contorno vermelho sólido, um contorno amarelo pontilhado ou “X” nas quinas.

Dica: um objeto individual bloqueado dentro de um objeto primário desbloqueado (como um contêiner, grupo ou quadro) será movido se o objeto primário for movido. Para evitar isso, bloqueie também o objeto primário.

Dar feedback sobre este artigo

Tem feedback sobre este artigo? Conte-nos sobre sua experiência aqui.
