As linhas são úteis para mostrar relacionamentos e conectar ideias, e é por isso que o Lucidspark se esforça para tornar o trabalho com elas o mais simples e intuitivo possível. Encontre instruções sobre como utilizar e formatar linhas para atender às suas necessidades abaixo!

Gratuito	Individual	Equipe	Empresa	FedRAMP

Adicionar uma linha a um quadro

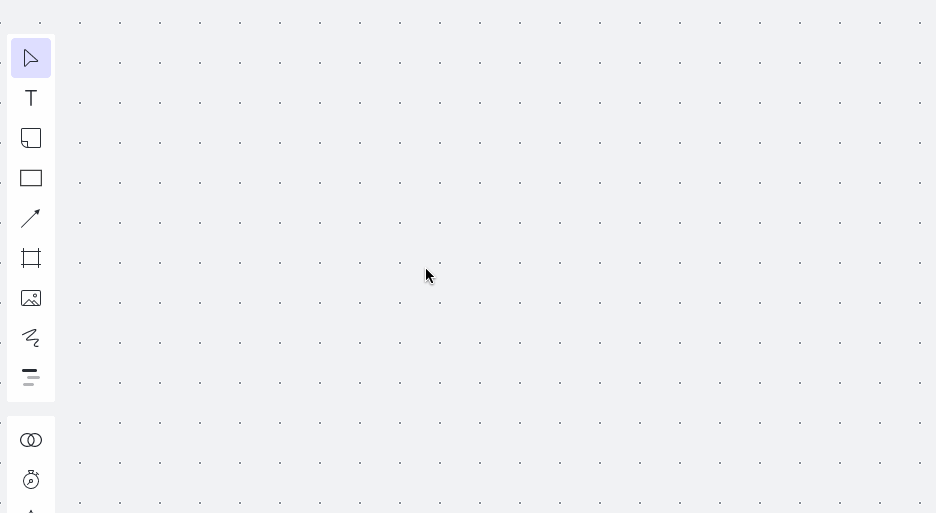

Escolha a opção Linha na barra de ferramentas principal ou pressione “L” no teclado e, em seguida, clique e arraste o cursor pela tela.

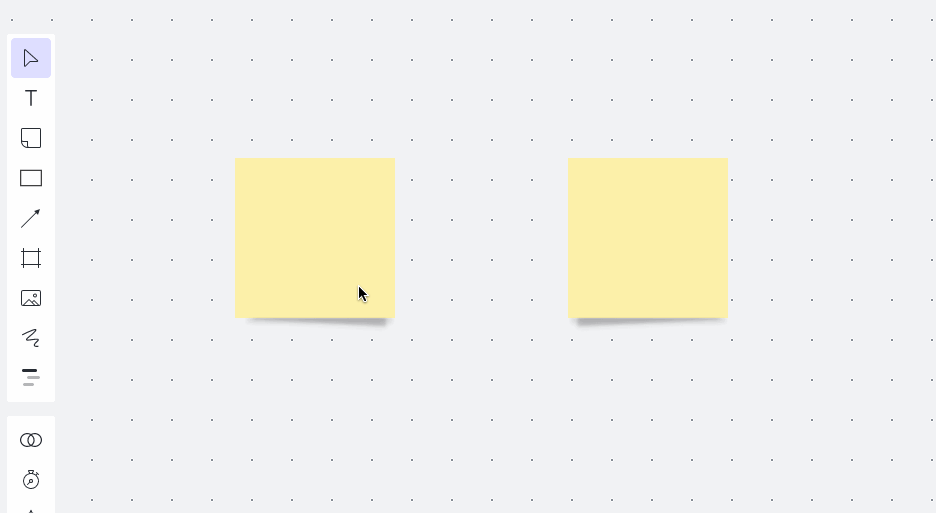

Para anexar uma linha a uma forma, você pode:

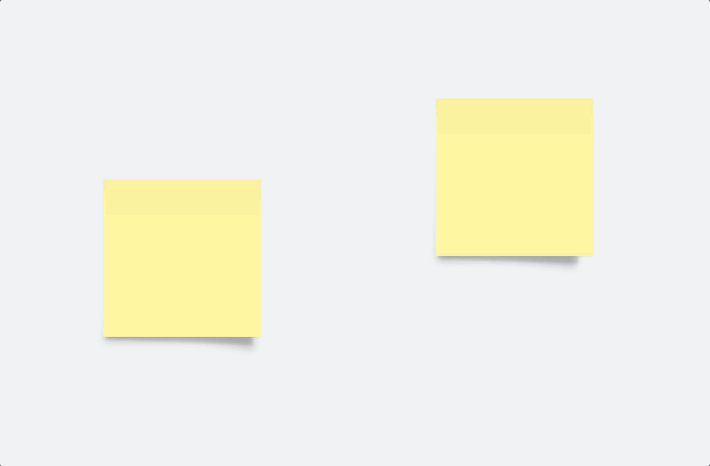

Selecione a forma, clique na seta no canto superior direito, posicione a linha movendo o cursor pela tela e clique uma vez para anexá-la à tela ou a outra forma.

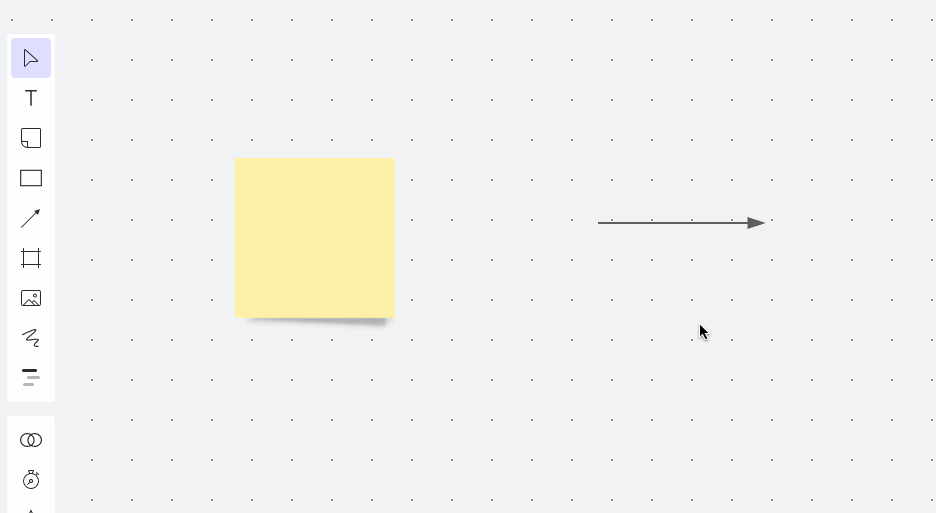

Mova uma linha independente para perto de uma forma, onde ela será anexada automaticamente à borda da forma.

Adicione texto a uma linha

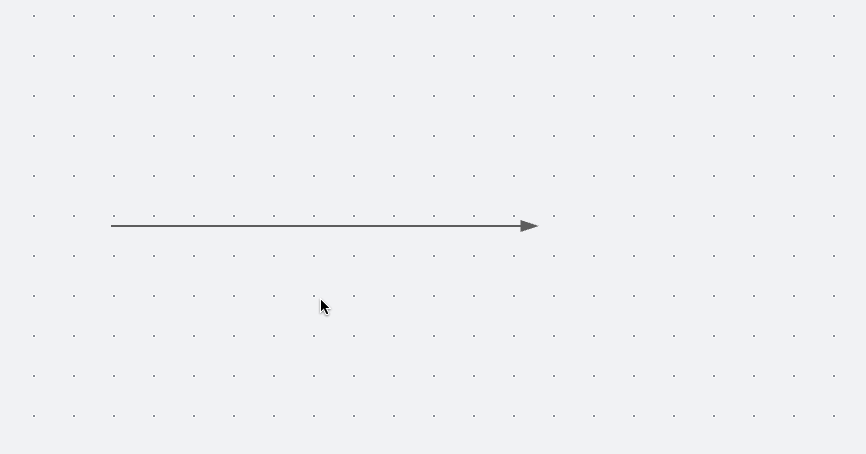

Para adicionar texto a uma linha, clique duas vezes na linha onde deseja adicionar a caixa de texto. A partir daí, você pode clicar e arrastar para posicionar a caixa de texto adjacente ou no topo da linha.

Formatar uma linha

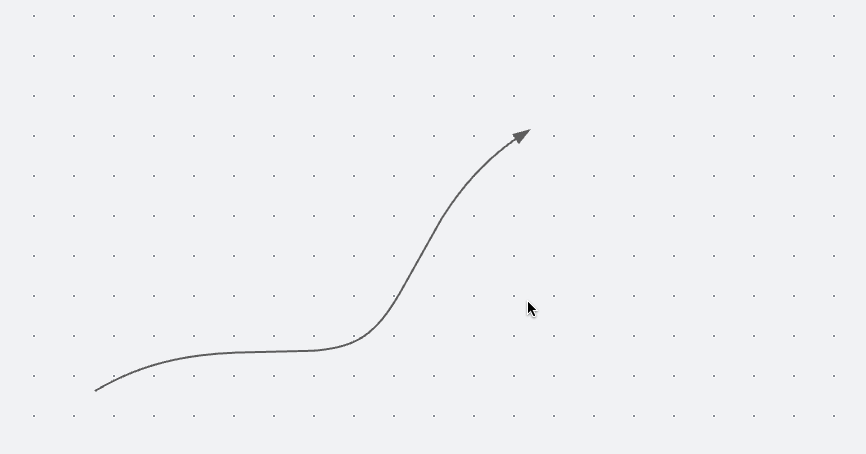

Todas as ferramentas de formatação para linhas estão disponíveis na barra de ferramentas de formatação quando uma linha é selecionada.

forma: Lucidspark oferece três opções para forma de linha - reta, curva ou cotovelo, que estão disponíveis no menu suspenso forma. Por padrão, novas linhas terão a forma curva.

Você pode modificar o caminho de uma linha de dobra selecionandouma linha e clicando em um nó que aparece no centro de cada seção da linha selecionada. Se você passar o cursor do mouse sobre uma seção de uma linha selecionada, um nó adicional aparecerá na marca de um quarto dessa seção. Clique e arraste um nó para alterar o caminho da linha.

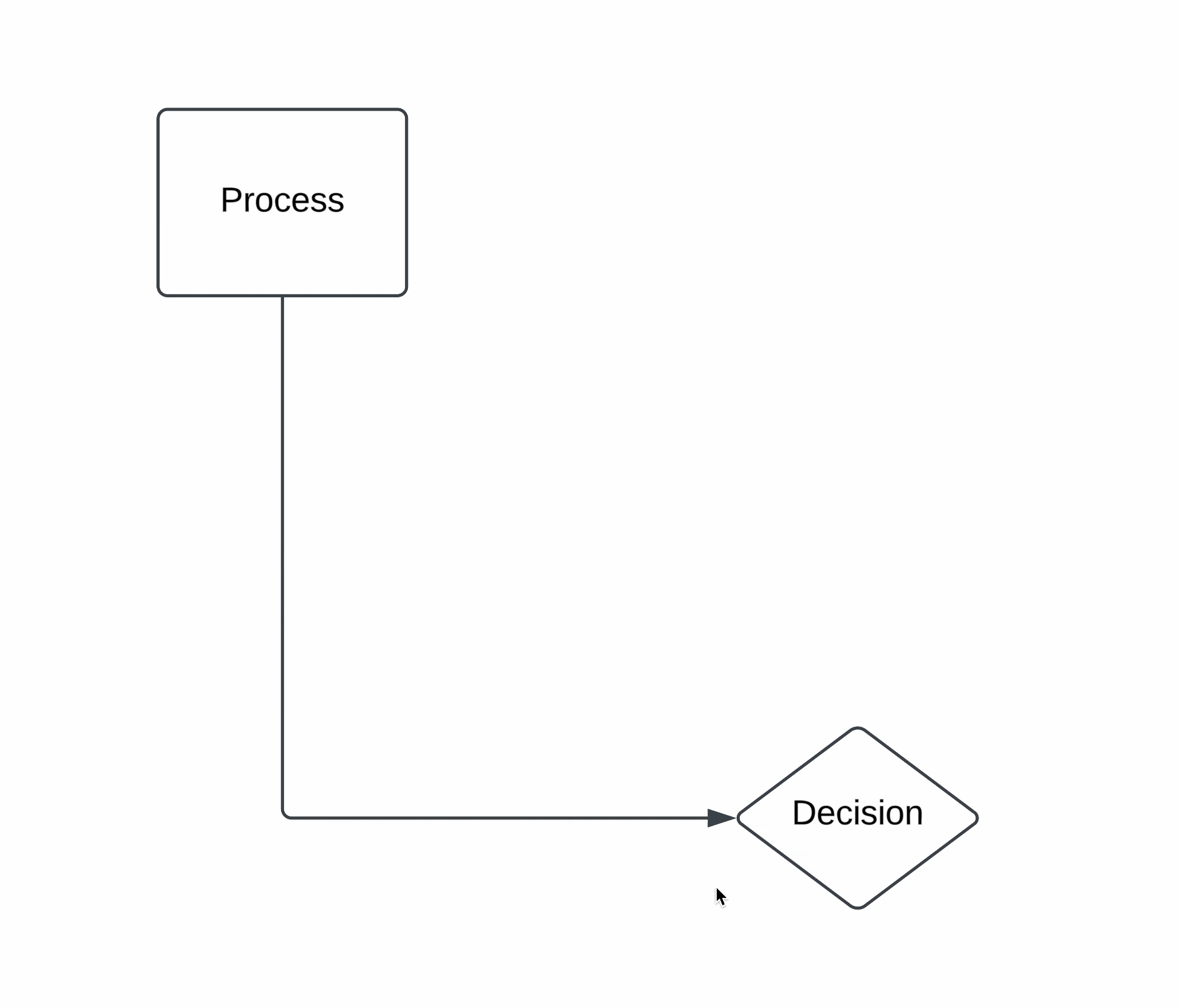

O ponto em que você clica e arrasta se torna um ponto de ancoragem, que é representado por uma cor de preenchimento na linha. Este ponto de ancoragem não se move. Se precisar redefinir um ponto de ancoragem individual, clique com o botão direito e selecione Remover ponto. Você também pode redefinir uma linha inteira e remover todos os pontos de ancoragem clicando com o botão direito do mouse na linha e selecionando Redefinir linha.

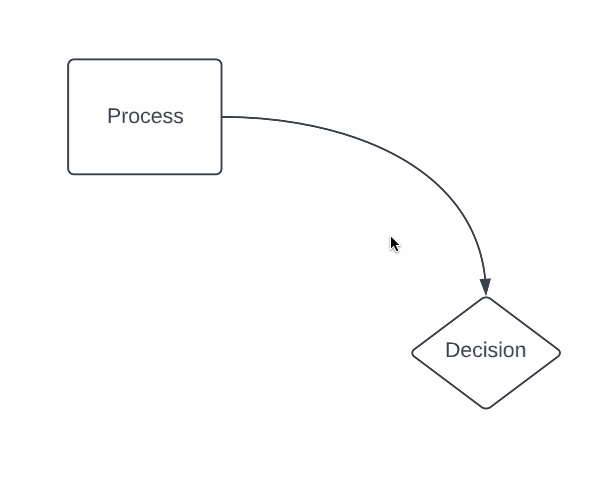

Você pode modificar o caminho de uma linha reta ou curva selecionando uma linha e então clicando e arrastando um nó que aparece no centro da linha para criar um nó na linha e ajustar o caminho. A linha será separada em duas seções e ambas as seções agora terão um nó no centro.

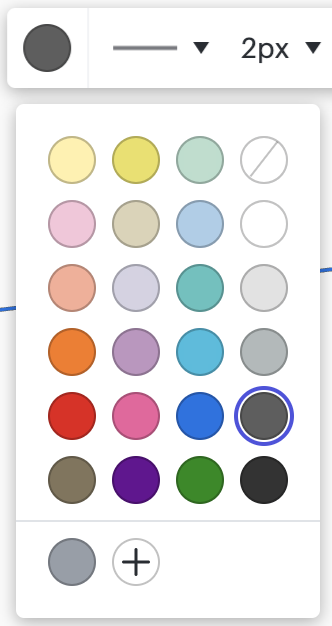

Cor: Basta escolher uma cor na paleta de cores para aplicá-la à sua linha. Para escolher uma cor personalizada, selecione o ícone de adição e use o controle deslizante e o cursor para personalizar uma cor.

Largura: A espessura de uma linha pode ser ajustada escolhendo o tamanho do pixel no menu suspenso Largura.

Estilo: Crie um caminho de linha sólido ou tracejado escolhendo uma opção de estilo no menu suspenso Estilo.

Setas: Escolha entre uma variedade de pontas de seta para uma ou ambas as extremidades da sua linha usando o menu suspenso Setas.

Tamanho do ponto final: ajuste o tamanho do ponto final selecionado ou ative "Automático" para que o tamanho do ponto final seja ajustado automaticamente dependendo do tamanho da linha.
opções de largura de linha e tamanho de ponto final emLucidspark.png
