Dzięki ramkom chmur w Lucidchart możesz automatycznie przekształcać importowaną infrastrukturę chmurową z AWS, Azure lub Google Cloud w interaktywne diagramy poparte danymi. Dostosuj widoki obszaru roboczego, kontroluj hierarchię organizacyjną i zarządzaj widocznością zasobów, aby wyraźnie wyświetlić swoją architekturę z różnych perspektyw. Przeczytaj ten artykuł, aby dowiedzieć się, jak dodawać, formatować i filtrować infrastrukturę chmurową w dokumentach Lucidchart.
Praca z ramkami chmurowymi w Lucidchart jest dostępna dla kont z Akcelerator Chmury. Skontaktuj się z działem sprzedaży w celu zakupu Akceleratora Chmury dla Twojego konta Przedsiębiorstwa.
Uwaga: funkcjonalność Lucidscale jest przenoszona do Lucidchart. W tym artykule odzwierciedlono nowe doświadczenia. Aby zapoznać się z dokumentacją starszej wersji Lucidscale, sprawdź ten wpis społeczności Lucid.
/utworz/ nowy dokument z zaimportowanymi danymi w chmurze
Po zaimportowaniu danych infrastruktury chmurowej z AWS, Azure lub Google Cloud do Lucid Data Hub możesz automatycznie renderować dane na diagram , wykonując następujące kroki:
- Wybierz opcję Data hub z menu nawigacyjnego po lewej stronie strony głównej Lucid.
- Z opcji po lewej stronie wybierz AWS, Azure lub Google Cloud .
- Kliknij /utworz/ nowy dokument u góry strony.
- Wybierz źródło(a) danych, których chcesz użyć.
- Kliknij Dalej w prawym dolnym rogu.
- Wpisz nazwę dokumentu.
- Kliknij dokument /utworz/ w prawym dolnym rogu.
Po utworzeniu nowego dokumentu Lucidchart przejdź do następnej sekcji, aby dowiedzieć się, jak dodać dane w chmurze do obszaru roboczego.
Wizualizuj dane w chmurze na obszarze roboczym
Po zaimportowaniu danych z chmury do dokumentu Lucidchart możesz dodawać kształty do obszaru roboczego w następujący sposób:
- Cloud Agent (tylko AWS): Dzięki Cloud Agent możesz używać Lucid AI do generowania ukierunkowanych diagramów infrastruktury AWS bezpośrednio w Lucidchart. Pełne instrukcje znajdziesz w naszym artykule Używanie agenta chmurowego Lucid AI do tworzenia diagramów architektury w Lucidchart .
- Diagram dowolny: Dodaj kształty chmur do obszaru roboczego ręcznie za pomocą diagramu dowolnego, co pozwala na utworzenie dostosowanego diagram. Pełne instrukcje znajdziesz w naszym artykule Tworzenie diagramów swobodnych przy użyciu infrastruktury chmurowej w programie Lucidchart .
- Ramki chmurowe: Ramka chmurowa to automatyczna wizualizacja danych w chmurze. Można /utworzyć/ wiele widoków w obrębie chmury, każdy wyświetlając infrastrukturę z innej perspektywy. W dalszej części artykułu znajdziesz informacje o tym, jak możesz dostosować ramkę chmury, dodając do niej widoki i inne opcje wyświetlania.
Dodaj ramkę chmury do obszaru roboczego
Aby dodać ramkę chmury do dokumentu Lucidchart, wykonaj następujące kroki:
- Wybierać
ikonę zasobów w chmurze na pasku narzędziowym po lewej stronie strony.
- Kliknij ramkę Chmura znajdującą się u góry panelu.
Uwaga: Do każdego dokumentu można dodać tylko jedną chmurkę. Użyj widoków , aby zobaczyć tę samą klatkę z różnych perspektyw.
/utworz/ i zarządzaj widokami
Widoki to różne wizualizacje tworzone w ramach jednej ramki, które umożliwiają wizualizację architektury i zasobów z różnych perspektyw — każda z nich stosuje inną konfigurację ustawień struktury, filtrów i układu do tych samych zaimportowanych danych.
Po wygenerowaniu nowego dokumentu renderowana infrastruktura jest automatycznie wyświetlana w widoku „Podsumowanie infrastruktury”.
Przełącz na nowy widok
Aby przełączyć się na nowy widok, wykonaj następujące kroki:
- Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, kliknij menu rozwijane pod opcją „Widok bieżący”.
- Wybierz nowy widok.
/utworz/ nowy widok
Aby utworzyć nowy widok, wykonaj następujące kroki:
- Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, kliknij menu rozwijane pod opcją „Widok bieżący”.

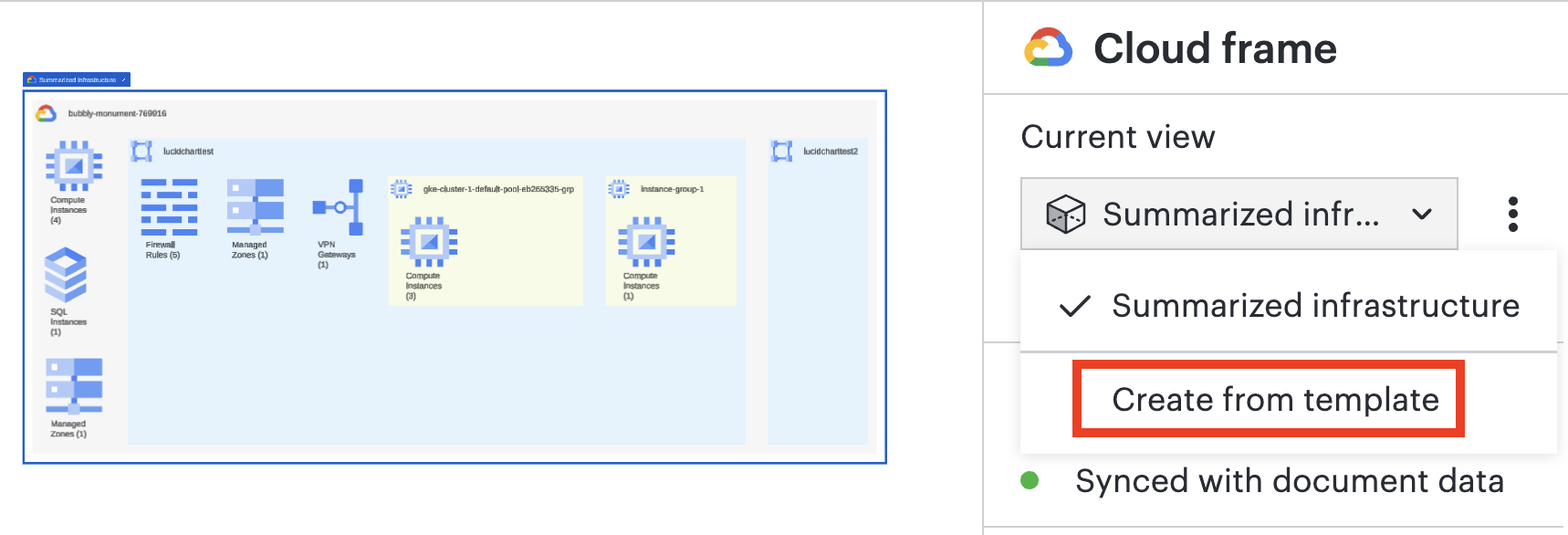

- Wybierz /utworz/ z szablonu.
- Wybierz szablon z dostępnych opcji lub kliknij Pomiń, chcę pusty widok w lewym dolnym rogu.
- Więcej informacji na temat szablonu można znaleźć w sekcji Dostępne widoki szablonów dla AWS, Azure i Google Cloud poniżej.
- Aby uzyskać więcej informacji na temat rozpoczynania pracy od pustego widoku, zapoznaj się z poniższą sekcją Widoki układu ręcznego .
- Jeśli wybrałeś szablon, kliknij Generuj w prawym dolnym rogu.
Zarządzaj istniejącym widokiem
Aby uzyskać dostęp do różnych ustawień istniejącego widoku, wykonaj następujące kroki:
- Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, kliknij ikonę z trzema kropkami po prawej stronie listy rozwijanej „Widok bieżący”.
- Wybierz jedną z następujących opcji:
- Zmień nazwę widoku.
- Duplikuj widok za pomocą układu automatycznego lub ręcznego.
- Eksportuj konfigurację dla bieżącego widoku lub wszystkich widoków.
- Importuj konfiguracje widoków z pliku JSON.
- Zmień bibliotekę kształtów.
- Usuń widok.
Dostępny szablon widoku dla AWS, Azure i Google Cloud
| Wyświetl szablon | AWS | Google Cloud | Azure | Opis / Szczegóły |
| Podsumowanie infrastruktury | Tak | Tak | Tak | Pokazuje ogólną hierarchię środowiska, ale łączy zasoby tego samego typu w kształty zbiorcze z liczbami. Najlepiej nadaje się do przeglądu architektury wysokiego poziomu. |
| Skondensowana infrastruktura | Tak | Tak | Tak | Zaczyna się od podsumowania infrastruktury, łącząc grupy w kompaktowe listy tekstowe. Najlepiej nadaje się do nawigacji po bardzo dużych środowiskach i rozszerzania tylko obszaru, który chcemy sprawdzić. |
| Magazyn zasobów | Tak | Tak | Tak | Agreguje zasoby w przejrzysty spis, umożliwiający przegląd aktywów i sporządzanie raportów na wysokim poziomie. |
| Bezpieczeństwo | Tak | Tak | Tak | Umożliwia ogólne Podsumowanie konfiguracji usług, które mogą stanowić zagrożenie bezpieczeństwa. |
| Zgodność | Tak | Tak | Tak | Podkreśla potencjalne problemy związane ze zgodnością w ramach infrastruktury. |
| Oszczędności kosztów | Tak | Tak | Tak | Umożliwia podsumowywanie konkretnych zasobów i usług, które mogą pomóc Ci zoptymalizować wydatki na chmurę i obniżyć koszty. |
| Szczegółowa infrastruktura | Tak | Tak | Tak | Pokazuje większość zasobów w postaci indywidualnych kształtów, wraz z dodatkowymi metadanymi konfiguracji i wskaźnikami wizualnymi. Najlepiej nadaje się do przeglądów technicznych, rozwiązywania problemów i szczegółowej dokumentacji. |
| Grupy zabezpieczeń | Tak | Nie | Tak | Umożliwia przeglądanie zasobów w ramach podzielonych na sekcje grup zabezpieczeń dla AWS i Azure. Zasoby posiadające wiele grup zabezpieczeń będą duplikowane w różnych kontenerach. Opcja Grupa zabezpieczeń w sekcji Wygenerowane linie generuje również linię pomiędzy grupami zabezpieczeń, która umożliwia ruch dwukierunkowy. |
| Topologia VPC | Tak | Nie | Nie | Topologia sieci AWS. |
| Bez serwera | Tak | Nie | Nie | Widok bezserwerowy AWS. |
| ECS | Tak | Nie | Nie | Umożliwia przeglądanie usług i zadań uruchomionych w klastrze. Dzieli również klastry na kontenery EC2 i Fargate. |
| Topologia sieci | Nie | Tak | Tak | Topologia sieci Google Cloud i Azure. |
| Wspólna infrastruktura sieci | Nie | Tak | Nie | Współdzielona infrastruktura sieciowa Google Cloud. |
| Klastry GKE | Nie | Tak | Nie | Widok klastrów Google Cloud GKE. |
| Wspólna infrastruktura sieci | Nie | Tak | Tak | Współdzielona infrastruktura sieci wirtualnej platformy Azure. |
Widoki układu ręcznego
Widoki układu ręcznego umożliwiają dostęp do układu, w którym masz kontrolę nad rozmieszczeniem kształtów i możesz wprowadzać zmiany ręcznie. Aby dodać kontenery i zasoby do obszaru roboczego, kliknij i przeciągnij je z panelu Zasoby w chmurze po lewej stronie do obszaru roboczego.
Dostosuj sposób wyświetlania infrastruktury chmurowej w Lucidchart
Wyświetl zasoby
Aby wyświetlić wszystkie typy zasobów obsługiwane przez Lucid, wybierz ikonę zasobów w chmurze na pasku narzędziowym po lewej stronie strony. Aby uzyskać dostęp do konkretnego typu zasobu na tej liście, użyj paska wyszukiwania.
Pokaż lub ukryj zasoby w obszarze roboczym
Aby edytować zasoby widoczne w obszarze roboczym, wykonaj następujące kroki:
- Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, przewiń do sekcji „Widoczność zasobu”.
- Użyj pola wyboru obok typu zasobu, aby wyświetlić lub ukryć wszystkie zasoby danego typu w bieżącym widoku.
- Wybierz typ zasobu, aby pokazać lub ukryć zasoby indywidualne.
Pokaż linie między zasobami
Linie infrastruktury chmurowej przedstawiają relacje między zasobami w oparciu o metadane zasobów. Aby włączyć lub wyłączyć widoczność linii, wykonaj następujące kroki:
- Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, kliknij Układ poniżej menu rozwijanego „Widok bieżący”.
- Zaznacz lub odznacz pole wyboru po prawej stronie kategorii linii, aby zmienić jej widoczność.
- Kliknij strzałkę po lewej stronie każdej kategorii linii, aby przełączyć widoczność określonych typów linii.
- Kliknij, aby dostosować styl każdego typu linii.
Uwaga: Linia pojawia się tylko wtedy, gdy widoczne są oba zaangażowane zasoby. Ukrycie, filtrowanie lub podsumowanie jednego z zaangażowanych zasobów powoduje również ukrycie linii.
Wyświetl metadane kształtu
Wybierz zasób Indywidualny w obszarze roboczym, aby otworzyć jego panel danych po prawej stronie obszaru roboczego. W tym panelu wybierz opcję Dane poniżej kafelka zasobu, aby wyświetlić metadane powiązane z danym zasobem indywidualnym.
Dostosuj ustawienia układu dla zasobów
Ustawienia układu można stosować do określonych typów zasobów w dokumencie, a także do zasobów typu kontenera, w którym są renderowane. Aby uzyskać dostęp do ustawień układu dla kontenera lub typu zasobu, wykonaj następujące kroki:
- Wybierz kontener lub zasób indywidualny w dokumencie.
- W panelu, który zostanie otwarty po prawej stronie, kliknij Układ u góry panelu.
W panelu Układ możesz dokonać następujących zmian:
Kontenery

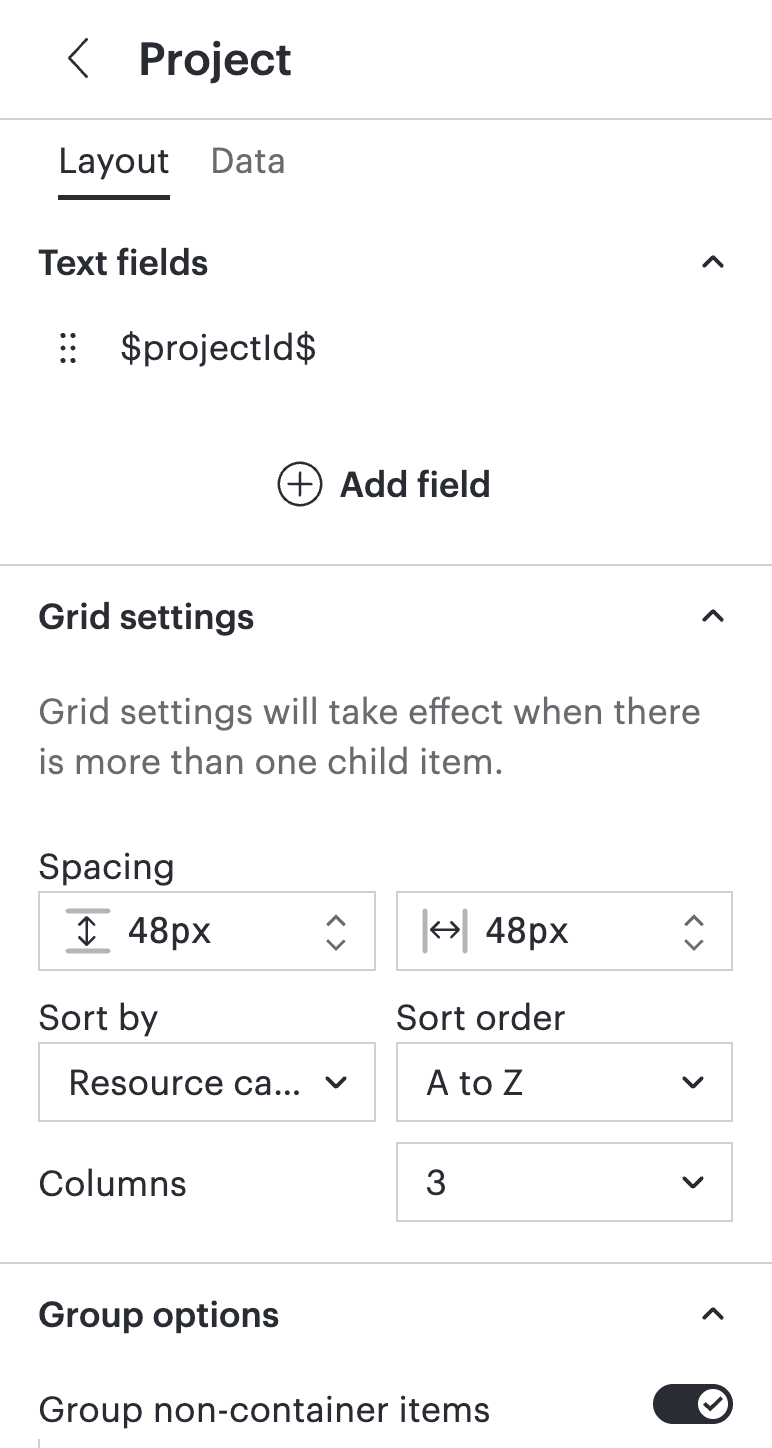

- Zwiń lub rozszerz kontener.
- Dodaj lub edytuj pola tekstowe.
- Kliknij ikonę z trzema kropkami po prawej stronie pola tekstowego, aby je wyświetlić lub ukryć w obszarze roboczym albo usunąć z kontenera. Wybierz opcję Ukryj puste pole, aby ukryć pole, które nie zawiera żadnej wartości.
- Dostosuj ustawienia siatki, takie jak odstępy, liczba kolumn i kolejność sortowania.
- Grupuj zasoby niezależne w określonej liczbie kolumn.
- Grupuj zasoby według typu.
- Dostosuj kolejność, w jakiej grupy pojawiają się w kontenerze.
Zasoby

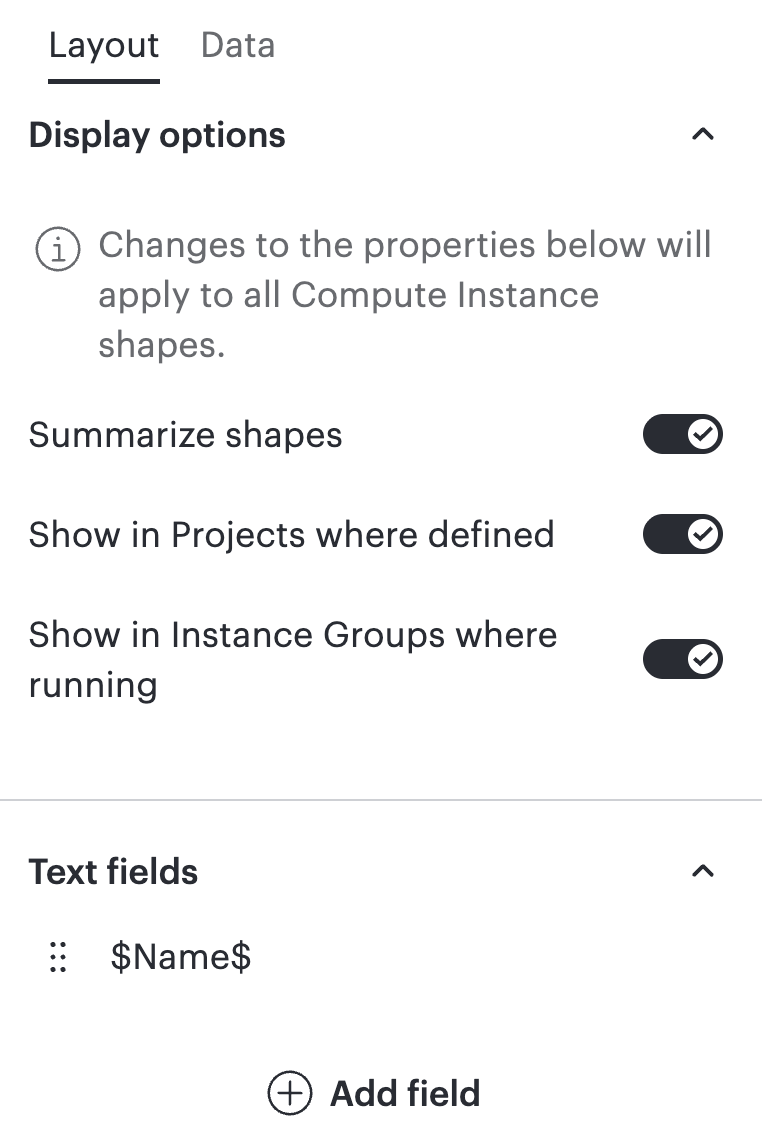

- Podsumuj kształty. Po włączeniu tej opcji zasoby tego samego typu zostaną połączone w jeden kształt z odznaką identyfikującą liczbę podsumowanych zasobów indywidualnych.
- Dostosuj opcje wyświetlania, takie jak miejsce wyświetlania zasobu na diagram.
- Dodaj lub edytuj pola tekstowe.
- Kliknij ikonę z trzema kropkami po prawej stronie pola tekstowego, aby je wyświetlić lub ukryć w obszarze roboczym albo usunąć z zasobu. Wybierz opcję Ukryj puste pole, aby ukryć pole, które nie zawiera żadnej wartości.
Uwaga: Ustawienia układu różnią się w zależności od kontenera lub typu zasobu.
Kontrola struktury
Możesz kontrolować hierarchię organizacyjną infrastruktury chmurowej, wykonując następujące kroki:
- Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, kliknij Układ poniżej menu rozwijanego „Widok bieżący”.
- W sekcji „Struktura” możesz:
- Kliknij + Dodaj grupę , aby dodać kontenery do hierarchii wizualnej widoku.
- Usuń kontenery lub grupy z hierarchii, najeżdżając kursorem na grupę i klikając X.
Do hierarchii dokumentu można dodać następujące grupy na podstawie dostawcy:
- AWS: konta, regiony, sieci VPC, strefy dostępności, grupy zabezpieczeń, klastry ECS, podsieci
- Google Cloud: projekty, sieci, podsieci, klastry GKE, pule węzłów, grupy instancji
- Azure: subskrypcje, grupy zasobów, sieci wirtualne, podsieci
Zastosuj filtry
Filtry widoku wykluczają zasoby, które nie spełniają kryteriów filtru. Filtrowanie kontenera powoduje również wykluczenie zasobów tego kontenera.
Aby dodać nowy filtr, wykonaj następujące kroki:
-
Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, kliknij opcję Dane poniżej listy rozwijanej „Widok bieżący”.
- W sekcji „Filtry” kliknij Zarządzaj filtrami.

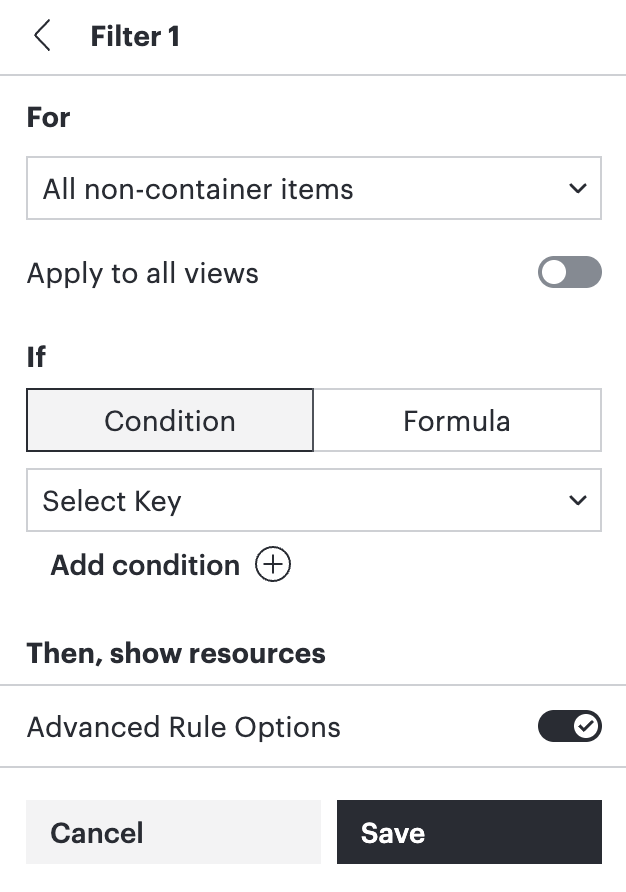

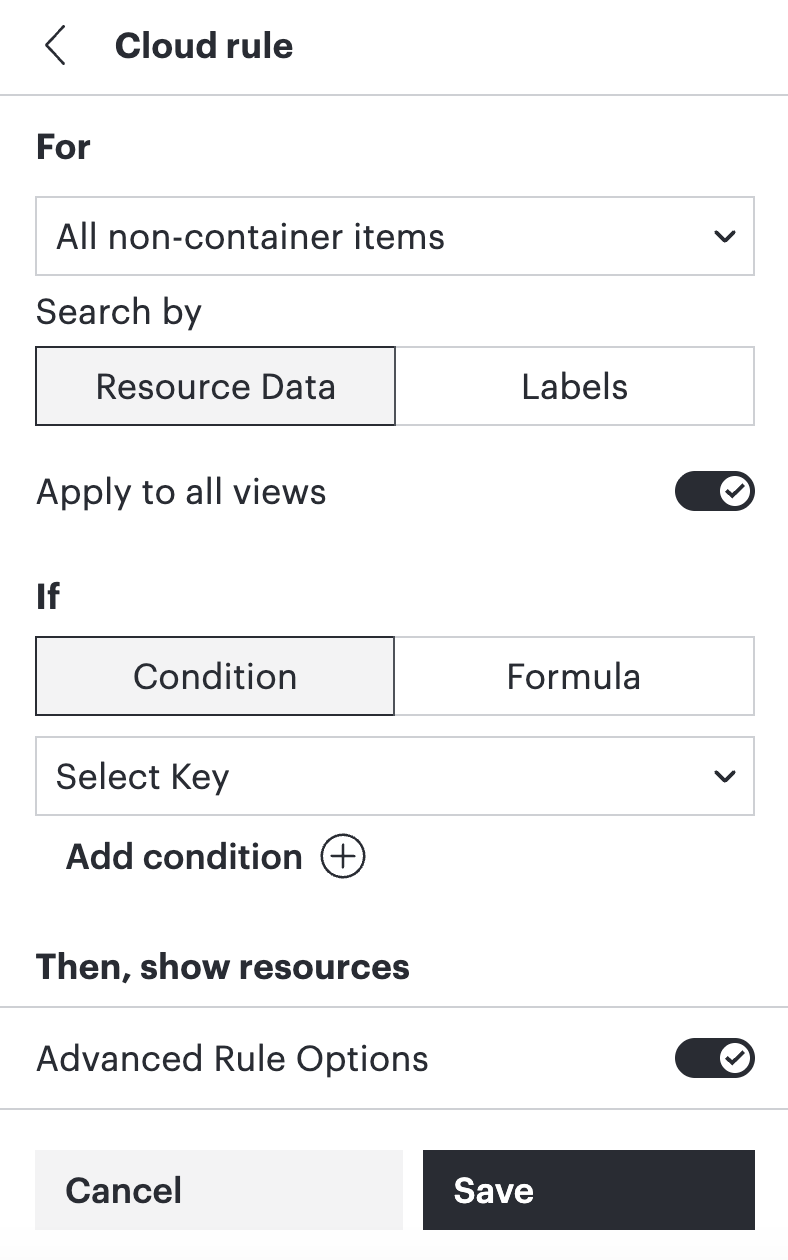

- Kliknij /utworz/ nową regułę filtra.
- W sekcji „Dla” wybierz typ zasobu, do którego ma zostać zastosowany filtr.
- W sekcji „Szukaj według” wybierz opcję Dane zasobu lub Etykiety , aby określić, do jakich danych ma być stosowany filtr.
- Opcjonalnie włącz opcję „Zastosuj do wszystkich widoków”, aby zastosować ten filtr do wszystkich pozostałych widoków w dokumencie.
- W sekcji „Jeśli” użyj menu rozwijanych, aby określić warunek lub wybierz Formułę , aby użyć formuły jako warunku.
- Kliknij Dodaj warunek, jeśli chcesz zastosować wiele warunków do filtru.
- Kliknij Zapisz.
Widok dostosuje się do parametrów filtru. Aby wyłączyć filtr, kliknij Zarządzaj filtrami, a następnie odznacz pole wyboru po lewej stronie nazwy filtra.
Aby zarządzać istniejącym filtrem dla wszystkich widoków, wykonaj następujące kroki:
- Wybierz ramkę chmury w dokumencie Lucidchart.
- W panelu, który zostanie otwarty po prawej stronie, kliknij opcję Dane poniżej listy rozwijanej „Widok bieżący”.
- W sekcji „Filtry” kliknij Zarządzaj filtrami.
- Kliknij ikonę z trzema kropkami w prawym górnym rogu filtra.
- Stąd możesz:
- Zmień nazwę filtra.
- Edytuj warunki filtru.
- Duplikuje filtr do bieżącego widoku.
- Zastosuj filtr do wszystkich widoków w dokumencie.
- Usuń filtr.
