Użyj diagramu jako kodu, aby wygenerować diagram Lucidchart przy użyciu Mermaid. Po napisaniu kodu Mermaid możesz automatycznie wygenerować diagram w dokumencie Lucid.
Kod Mermaid wprowadzony w celu wygenerowania diagramu jest kompatybilny tylko z językiem angielskim. Jeśli pracujesz w Lucid z innym językiem, kod będzie musiał zostać przetłumaczony na angielski.
Dostępność planów: Indywidualny, Zespół i Przedsiębiorstwo.
- Dostępne na kontach FedRamp.
- Przeczytaj artykuł Plany Lucid , aby uzyskać więcej informacji o tym, co jest dostępne na Twoim koncie, lub artykuł Uaktualnij swoje konto Lucid, aby uzyskać instrukcje dotyczące uaktualnienia.
Dostęp do diagramu jako menu kodu
Aby uzyskać dostęp do menu diagramu jako kodu w Lucidchart, wykonaj następujące kroki:
- Wybierać
ikonę Diagramu jako kodu na pasku narzędzi głównym, znajdującym się po lewej stronie obszaru roboczego.
Generuj diagramy
Zapoznaj się z procesem przetwarzania diagramu w kod, wykorzystując jeden z naszych przykładów dla każdego obsługiwanego typu diagramu. Gdy będziesz gotowy, wygeneruj diagram, wpisując własny kod Mermaid.
Uwaga: Jeśli diagram nie zostanie wygenerowany i pojawi się komunikat „Błąd składni. Proszę sprawdzić składnię.” Zamiast tego w edytorze kodu pod diagram umieść wiadomość, użyj podanych numerów wierszy i kolumn, aby upewnić się, że kod Mermaid jest poprawnie sformatowany i spróbuj ponownie.

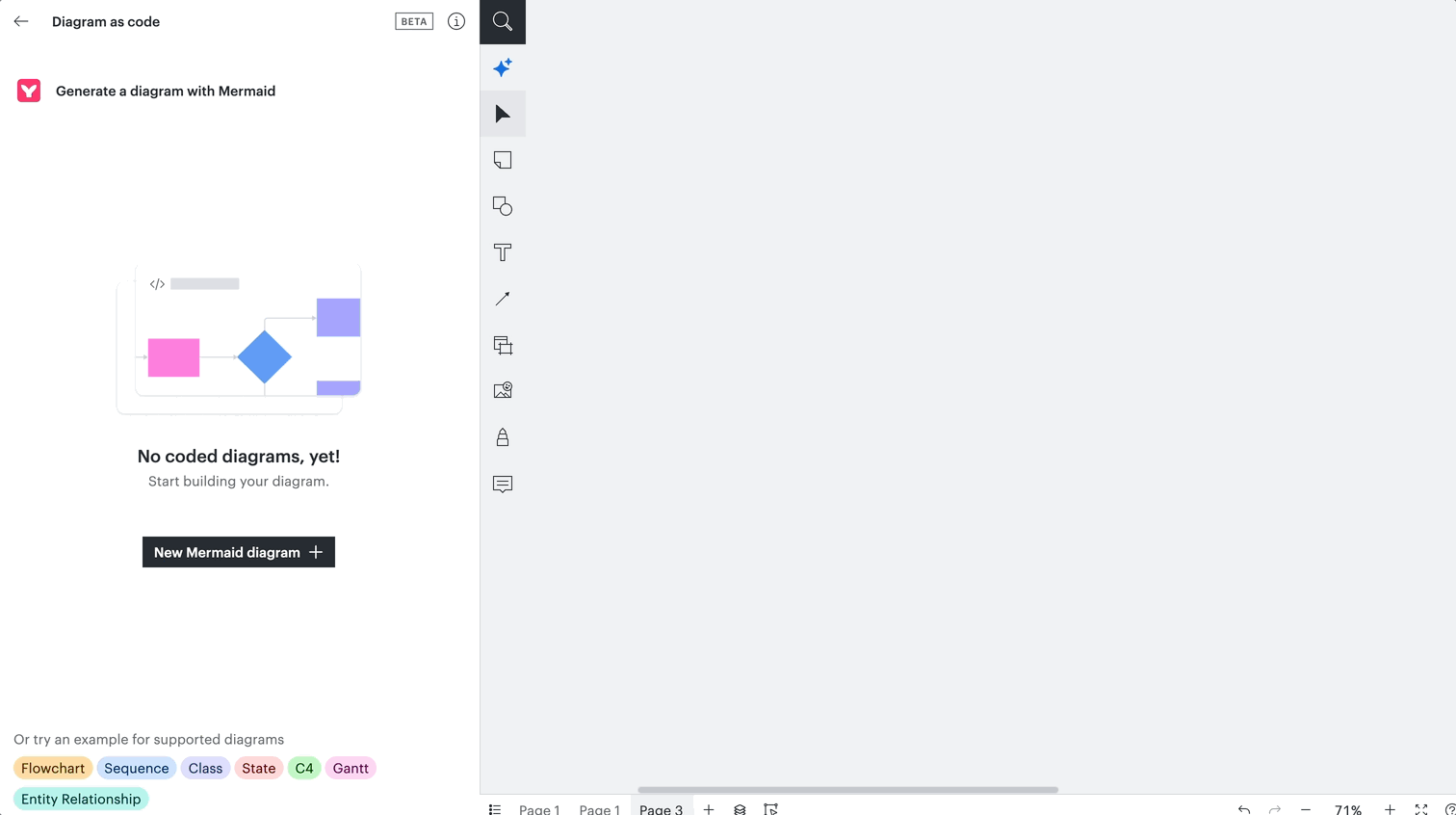

Użyj podanego przykładu
Aby utworzyć diagram przy użyciu podanych przykładów, wykonaj następujące kroki w menu diagramu jako kodu:
- Wybierz +Nowy diagram syreny.
- Na dole udostępnionego edytora kliknij jedną z przykładowych opcji.
- Kod zostanie automatycznie dodany do edytora dla wybranego typu przykładu.
- W razie potrzeby edytuj przykładowy kod.
diagram będzie generowany w obszarze roboczym w miarę dodawania i edytowania kodu.

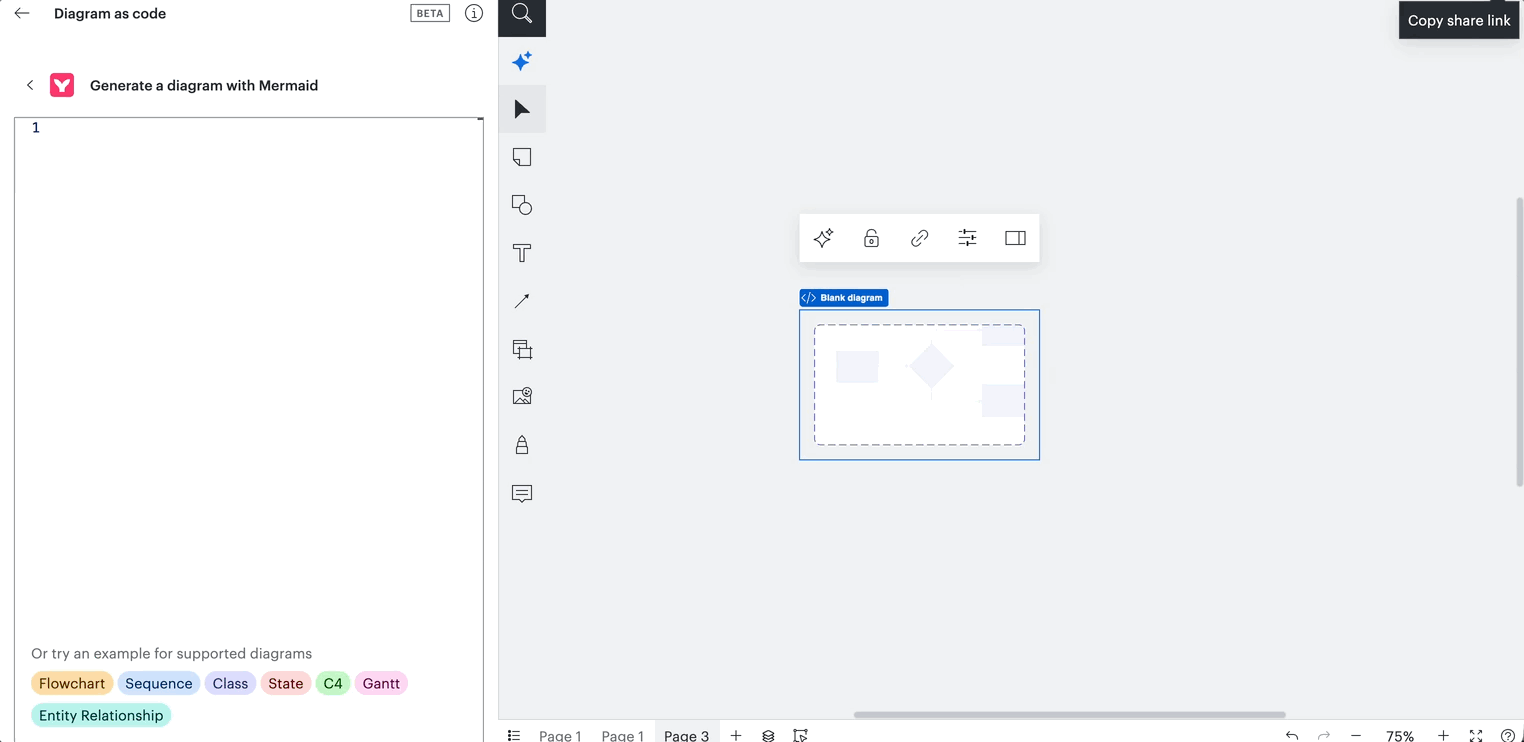

Utwórz od podstaw za pomocą Mermaid
Aby utworzyć nowy diagram od podstaw przy użyciu kodu Mermaid, wykonaj następujące kroki w menu „Diagram jako kod”:
- Wybierz +Nowy diagram syreny.
- Wpisz kod w udostępnionym edytorze.
- Kliknij Generuj.
diagram będzie generowany w obszarze roboczym w miarę dodawania i edytowania kodu.
Dowiedz się więcej: Instrukcje dotyczące rozpoczęcia korzystania z Mermaid znajdziesz w tym podręczniku użytkownika Mermaid dostępnym w centrum pomocy Mermaid. Podany link przeniesie Cię poza centrum pomocy Lucid i nie możemy zagwarantować dokładności treści.
Edytuj diagram
diagram wygenerowany z kodu należy aktualizować poprzez otwarcie i edycję kodu. Aby to zrobić:
- Otwórz powiązany edytor kodu, korzystając z jednej z następujących metod:
- Kliknij diagram na stronie canvas.
- Przejdź do menu diagramu jako kodu, przewiń i wybierz diagram, który chcesz edytować.
- Kliknij edytor i wprowadź zmiany.
- Podczas edycji diagram w obszarze roboczym będzie aktualizowany w czasie rzeczywistym.
Schemat będzie aktualizowany na stronie canvas.
Obsługiwane typy diagramów
Kod Mermaid obsługuje następujące typy diagramów:
- Klasa: Zaplanuj strukturę konkretnego systemu, modelując jego klasy, atrybuty, operacje i relacje między obiektami.
- C4: Wykorzystaj cztery poziomy modeli (kontekst, kontenery, komponenty i kod) w zależności od odbiorców.
- związki encji: Wizualnie przedstaw bazę danych, aby pokazać relacje między polami.
- Schemat blokowy: Twórz łatwe do zrozumienia schematy blokowe obejmujące złożone systemy i procesy.
- Gantt: Wizualne przedstawienie harmonogramu i postępów podczas zarządzania projektem.
- Ishikawa: Tworzenie diagramów Ishikawy w celu wizualnego przedstawienia związków przyczynowo-skutkowych podczas analizy przyczyn źródłowych.
- Zagnieżdżona mapa drzewa: Wizualizacja hierarchicznych struktur danych przy użyciu zagnieżdżonych prostokątów.
- Wykres radarowy: /utworz/ wykres umożliwiający porównanie wielu zmiennych ilościowych na siatce promieniowej.
- Sekwencja: Przedstawia procesy i obiekty, które istnieją jednocześnie, a także wiadomości wymieniane między nimi w celu wykonania funkcji, zanim linia życia się zakończy.
- Stan: Zbuduj diagram zachowań, aby pokazać przejścia między różnymi obiektami.
- Wykres XY: /utworz/ kompleksowy wykres liniowy, słupkowy lub punktowy umożliwiający wizualizację zależności między punktami danych.
Dowiedz się więcej: Aby dowiedzieć się więcej o składni Mermaid i jak korzystać z obsługiwanych diagramów w Lucidchart, zapoznaj się z tym postem od Lucid Community.
Najczęściej zadawane pytania
Jaką wersję systemu Mermaid obsługuje Lucidchart?
Lucidchart jest zoptymalizowany pod kątem obsługi wersji 11.14 Mermaid.
