Twórz diagramy relacji jednostek (ERD) z niestandardowym tekstem, stylizacją i relacjami między polami. Automatycznie generuj tabele i schematy baz danych za pomocą funkcji importu SQL.

Bezpłatny	Indywidualny	Zespół	Przedsiębiorstwo	FedRAMP

Obejrzyj: diagram organizacji encji

Przegląd ERD

Diagram relacji jednostek (ERD) to wizualna reprezentacja bazy danych, która pokazuje, w jaki sposób elementy są ze sobą powiązane. Diagram ER składa się z dwóch typów obiektów - podmiotów i relacji. Encja w tym kontekście jest składnikiem danych ze zbioru danych, wyświetlanym jako kształt na kanwie. Relacje między jednostkami są reprezentowane jako linie, które mają specjalne zakończenia linii zwane kardynalnościami, które opisują, w jaki sposób dwa elementy bazy danych oddziałują na siebie nawzajem.

Zaimportuj bazę danych

Funkcja importu ERD przesyła wszystkie tabele i schematy bazy danych bezpośrednio do menu kształtu. Możesz zaimportować zaktualizowane pliki bazy danych w dowolnym momencie, a pola zostaną zaktualizowane w menu kształtu i na kanwie.

Aby zaimportować komponenty bazy danych, wykonaj następujące kroki:

Otwórz Menedżera biblioteki kształtów, klikając Więcej kształtów w dolnej części menu kształtów.
Wyszukaj bibliotekę kształtów "Entity Relationship".
Kliknij pole wyboru obok opcji "Relacja jednostki".
Wybierz Użyj wybranych kształtów.
Kliknij Importuj z biblioteki kształtów relacji podmiotów.

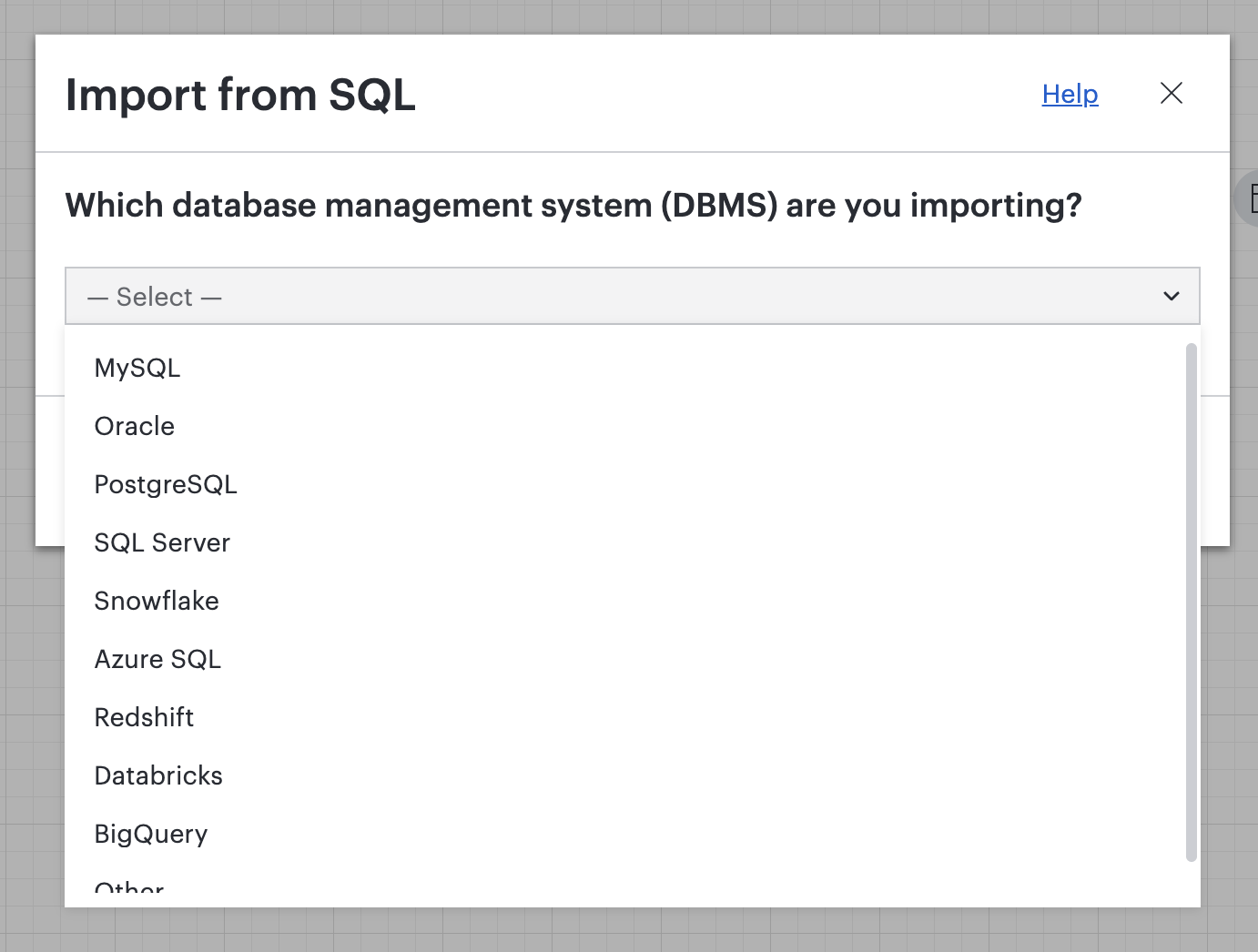

W menu importu wybierz używany system zarządzania bazą danych (DBMS).
Kliknij Copy to Clipboard , aby skopiować zapytanie.
Wklej i uruchom zapytanie w swojej bazie danych.
Wybierz Dalej.
Kliknij Wybierz plik , aby zaimportować plik .CSV, .TSV lub .TXT.
- Możesz też skopiować i wkleić wyniki zapytania w otwartym obszarze tekstowym.
Kliknij Importuj.

Lucidchart natychmiast konwertuje zaimportowane zapytanie na listę baz danych, tabel i schematów i organizuje listę w Twoim menu kształtów. Każda zwijana sekcja menu kształtu reprezentuje bazę danych. Nazwy wewnątrz sekcji odpowiadają tabelom bazy danych. Dodatkowa podsekcja wskazywałaby na schemat.

Następnie możesz przeciągnąć tabele bazy danych z menu kształtu na obszar roboczy. Jeśli poprawnie skonfigurowałeś klucze podstawowe i obce, po przeciągnięciu powiązanych tabel na kanwę, Lucidchart automatycznie narysuje linie relacji.

Zaimportuj schemat Salesforce

Dzięki funkcji importu schematów z Salesforce administratorzy mogą mapować architekturę swoich instancji Salesforce.

Uwaga: ta funkcja jest dostępna tylko na kontach Enterprise i nie jest dostępna dla użytkowników w środowisku FedRAMP.

Aby zaimportować schemat, wykonaj następujące kroki:

Otwórz Menedżera biblioteki kształtów, klikając Więcej kształtów w dolnej części menu kształtów.
Wyszukaj bibliotekę kształtów "Entity Relationship".
Kliknij pole wyboru obok opcji "Relacja jednostki".
Wybierz Użyj wybranych kształtów.
Kliknij Salesforce Import w bibliotece Entity Relationship shape.
W wyświetlonym oknie dialogowym kliknij Importuj z Salesforce.
W następnym oknie zostaniesz poproszony o zalogowanie się do Salesforce. Kliknij Kontynuuj.
Jeśli wcześniej nie łączyłeś się z Salesforce, w następnym oknie pojawi się monit o przyznanie Lucidchart uprawnień dostępu do Twojego konta Salesforce. Kliknij Allow.
- Możesz cofnąć dostęp w dowolnym momencie w ustawieniach konta Lucid.
- Jeśli napotkasz komunikat o błędzie po wykonaniu tego kroku, sprawdź zakresy IP logowania w profilu użytkownika Salesforce i upewnij się, że zakresy te nie są ograniczone.
W następnym oknie wybierz obiekty Salesforce, które chcesz zaimportować do Lucidchart.
- Wyszukaj określone obiekty za pomocą paska wyszukiwania u góry. Jeśli nie znajdziesz żadnych obiektów, zostaniesz poproszony o dostosowanie wyszukiwanego hasła.
Wybierz między opcjami "Pokaż tylko relacje" i "Pokaż wszystkie szczegóły obiektu".
Kliknij Importuj.

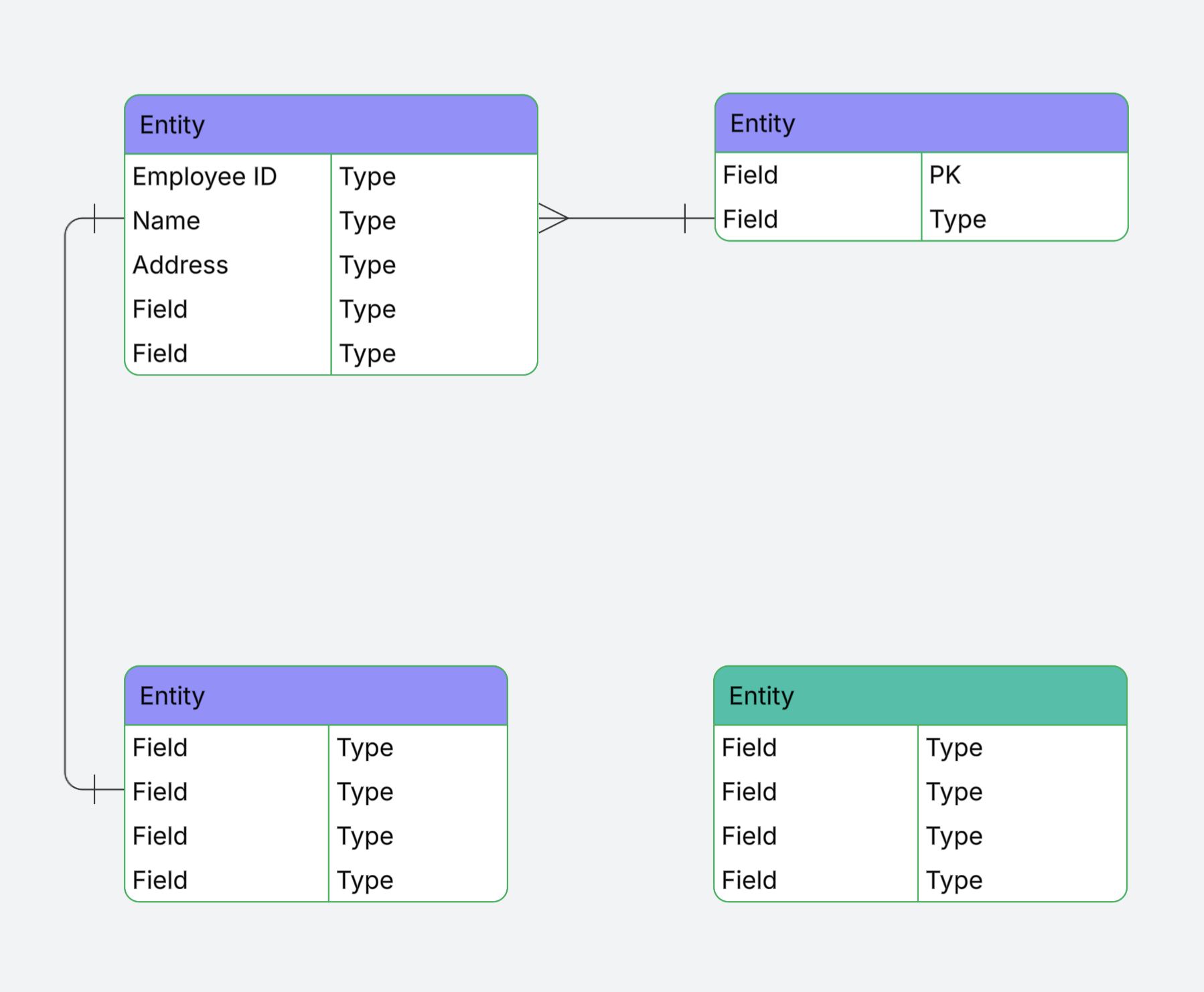

Ręcznie utwórz lub edytuj ERD

Możesz utworzyć ERD ręcznie, korzystając z biblioteki kształtów relacji encji. Możesz to zrobić, przeciągając kształty z biblioteki kształtów i dodając relacje, tekst i stylizację.

Dodaj lub usuń pola

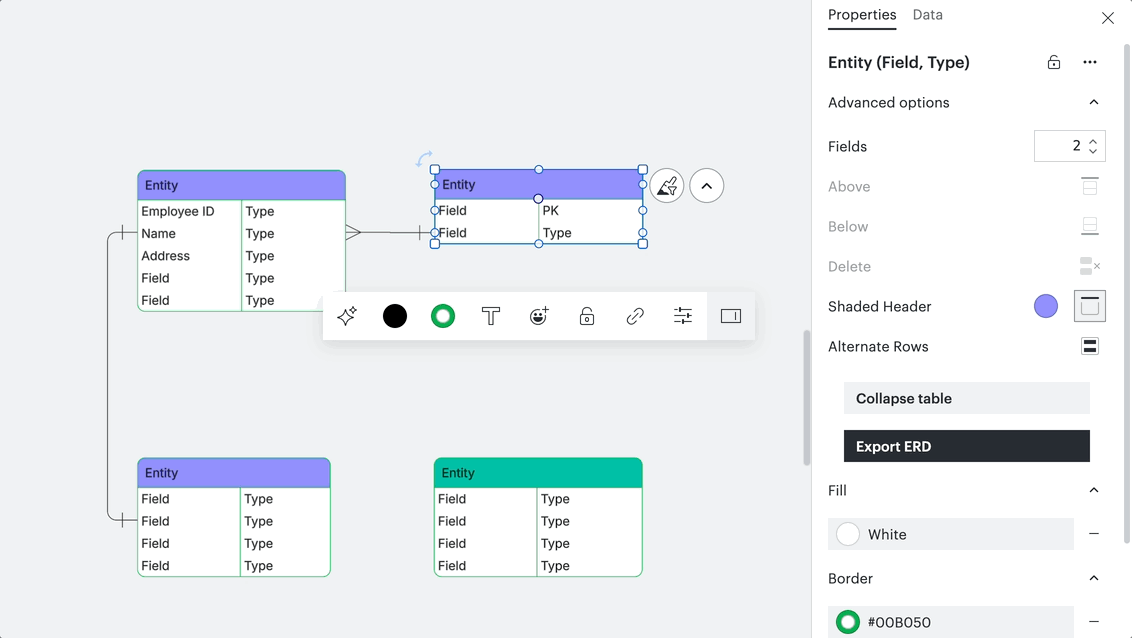

Aby dodać lub usunąć pola, wybierz kształt lub kliknij ikonę panelu kontekstowego w prawym górnym rogu obszaru roboczego, aby otworzyć panel kontekstowy jednostki. W rozwijanym menu Advanced Options wskaż liczbę potrzebnych pól.

Dodaj tekst

Kliknij dwukrotnie tekst, aby przejść do trybu edycji tekstu.

Po wybraniu pola tekstowego możesz nacisnąć przycisk :

Naciśnij klawisz Tab na klawiaturze, aby przejść do następnego wiersza.
Shift+Tab, aby przejść do poprzedniego wiersza.
Wprowadź lub kliknij obiekt, aby wyjść.

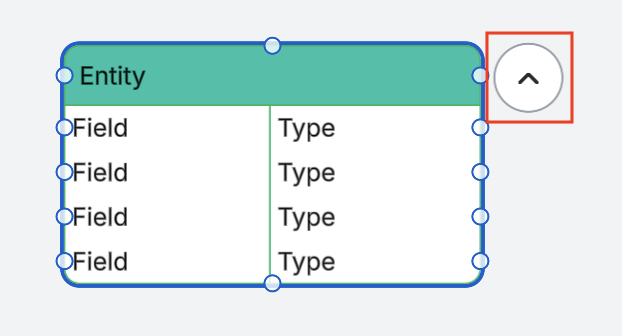

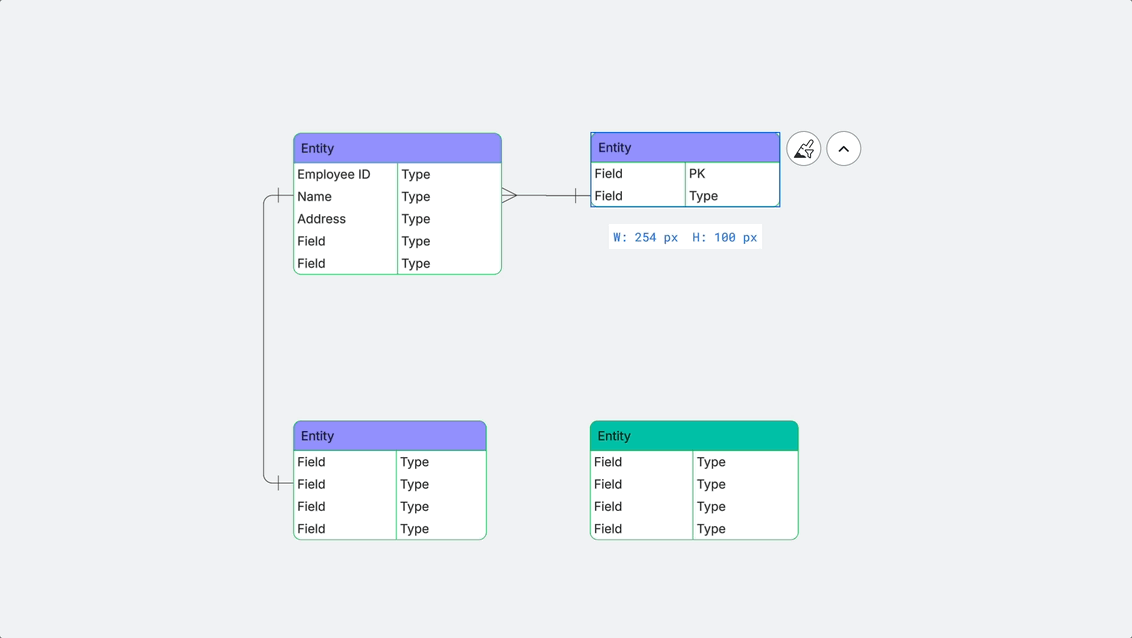

Dostosuj rozmiar jednostki

Aby zmienić rozmiar obiektu, kliknij i przeciągnij od jednego z rogów i rozciągnij w dowolną stronę. Gdy przesuniesz obiekt, kolumny automatycznie dostosują się do zawartości wewnątrz.

Dodaj linie

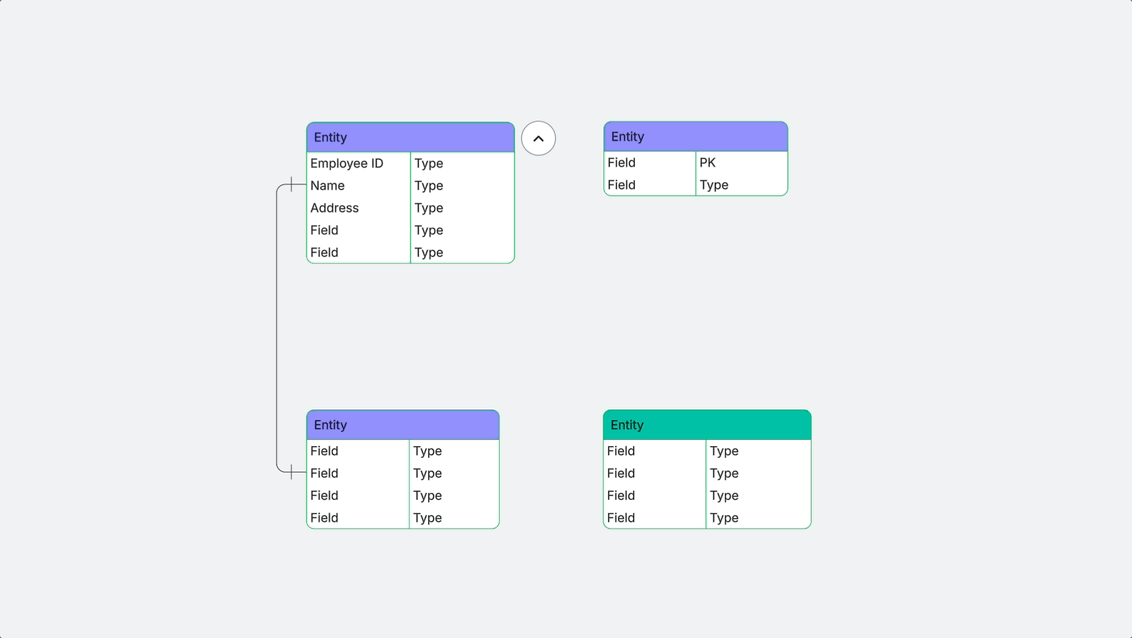

Utwórz linię relacji między dwoma podmiotami, klikając i przeciągając z dowolnej kropki na obiekcie. Możesz przeciągnąć linię do innego kształtu i utworzyć relację do określonego pola.

Możesz także przeciągnąć i zwolnić kursor nad kanwą, aby automatycznie wyświetlić monit o dodanie nowego obiektu encji.

Uwaga: Jeśli zdecydujesz się dodać lub usunąć pola po utworzeniu relacji, wszystkie połączone linie będą się przesuwać wraz z polami, do których są dołączone. Nie ma potrzeby ich przerysowywania.

Formatuj linie

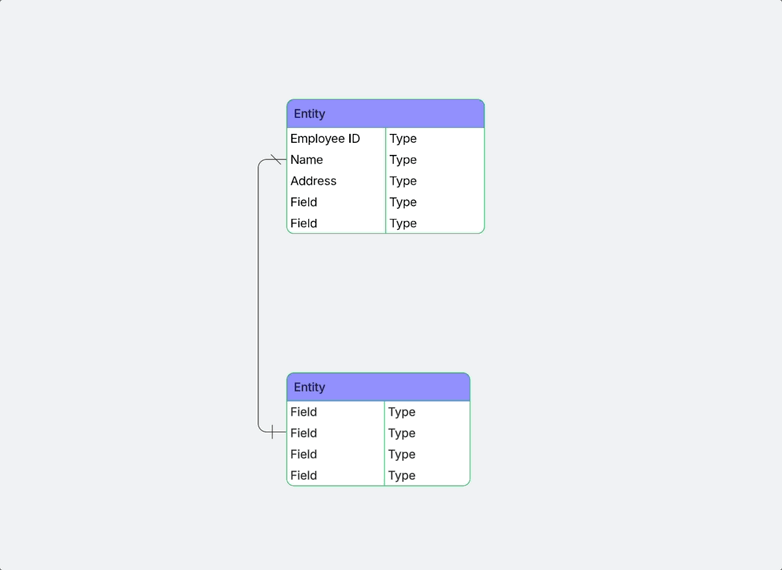

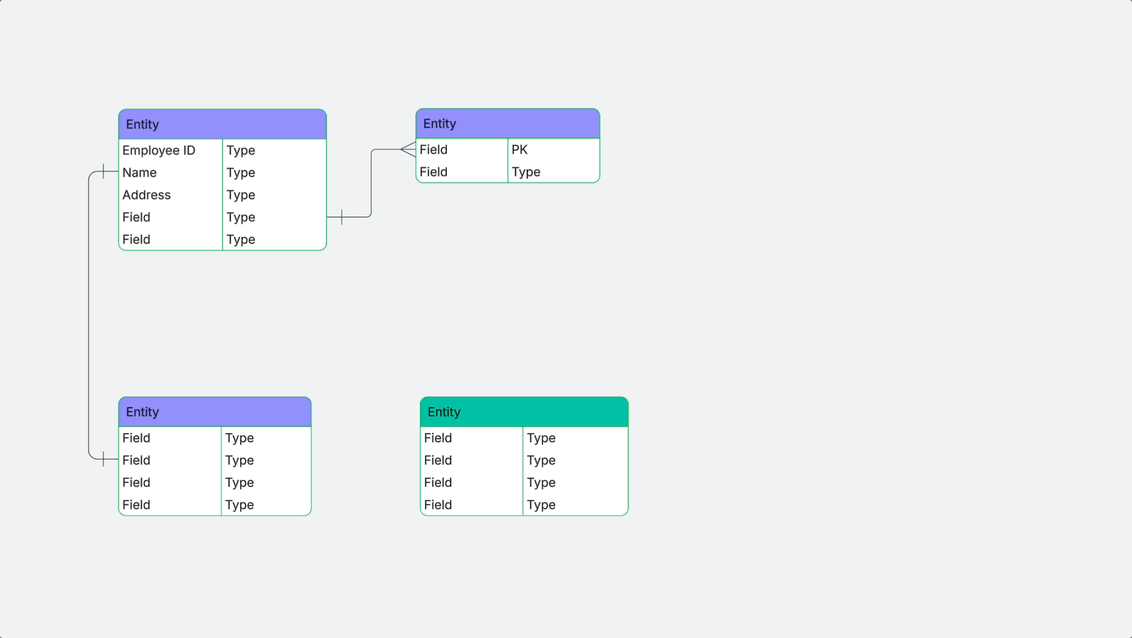

Aby dodać formatowanie do linii ERD, wybierz linię i użyj menu rozwijanego na pasku właściwości, aby przypisać nowe kardynalności do każdego z punktów końcowych linii. Domyślną linią dla ERD jest punkt początkowy poniższego nagrania ekranu.

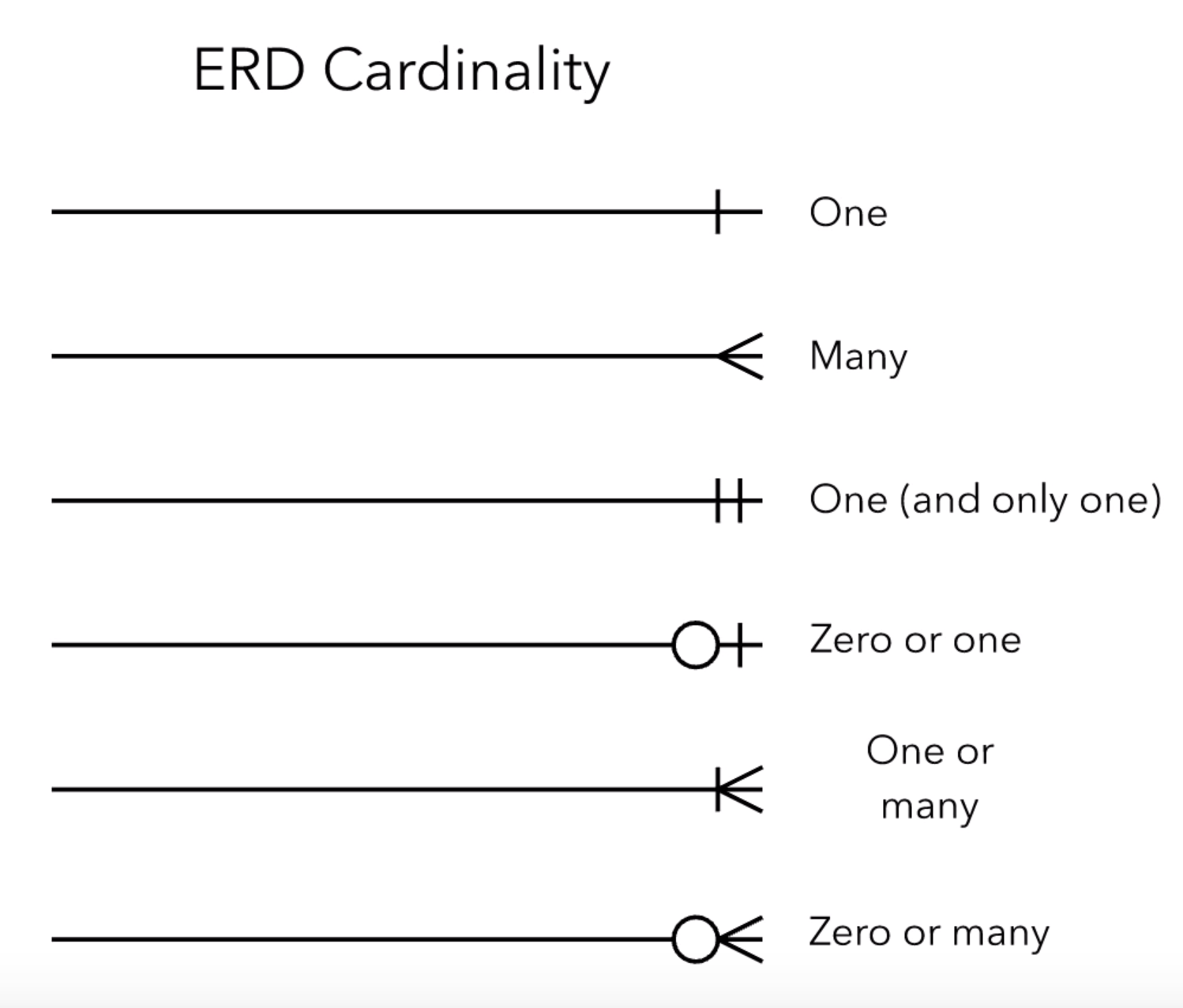

Wyjaśnienie kardynalności ERD

Kardynalności reprezentują relacje między bazami danych lub jednostkami. Każde połączenie liniowe zawiera różne symbole odzwierciedlające rodzaj relacji między podmiotami.

Skorzystaj z tego przewodnika, aby zrozumieć kardynalność reprezentowaną przez każdy symbol:

Dodaj styl

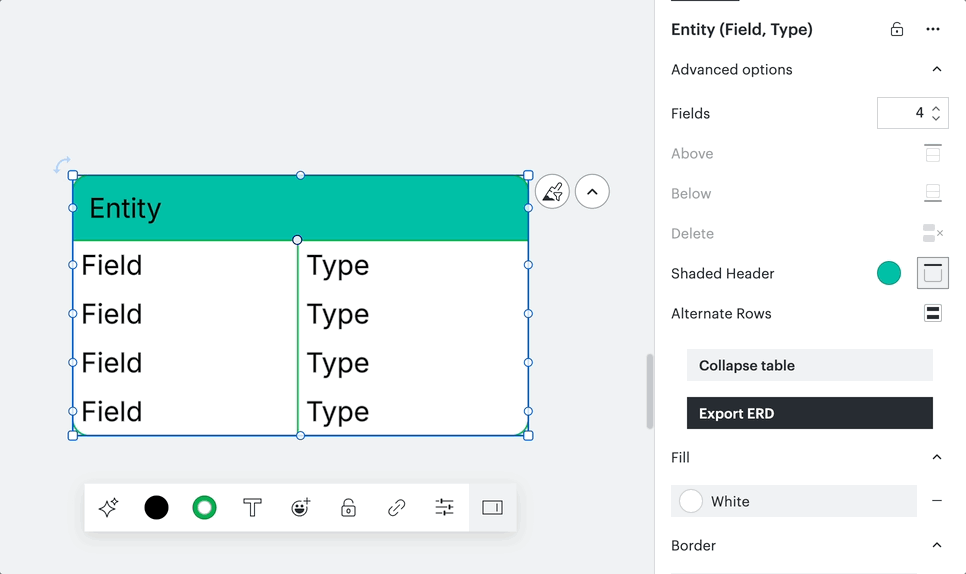

Możesz użyć zaawansowanego paska kształtów, aby dostosować cieniowanie obiektów encji. Oto twoje możliwości, aby to zrobić:

Dodaj cieniowanie do naprzemiennych wierszy tabeli lub do nagłówka tabeli za pomocą "Advanced Options" w panelu kontekstowym.
Zmień kolor cieniowania nagłówka lub alternatywnych wierszy.


Użyj paska formatowania w górnej części obszaru roboczego, aby nadać styl obiektom encji, gdy są one zaznaczone. Możesz:

Modyfikuj tekst format, rozmiar, kolor, czcionkę i wyrównanie.
Dostosuj grubość i kolor linii .
Stylizuj kształty , dodając kolor, gradient i obrazy.

Wskazówka: Wzbogać swój ERD poprzez kodowanie kolorami i dodanie klucza. Przeczytaj nasz artykuł Dodaj klucz diagramu w Lucidchart , aby uzyskać więcej informacji.

Zaktualizuj ERD

Aby zaimportować zaktualizowany plik bazy danych do istniejącego ERD, wykonaj następujące kroki:

Wybierz Import w bibliotece kształtów relacji między podmiotami znajdującej się po lewej stronie strony.

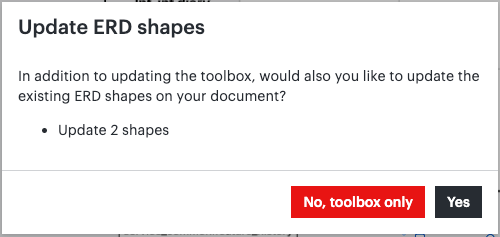

W wyświetlonym oknie wybierz jedną z następujących opcji:

Nie, tylko przybornik aktualizuje tylko dane w przyborniku.
Tak , aby zaktualizować zarówno przybornik, jak i istniejące kształty w dokumencie.

Eksportuj ERD

Wyeksportuj ERD do wybranego systemu DBMS (z wyjątkiem połączeń między tabelami).

Aby wyeksportować całą stronę, wykonaj następujące kroki:

W bibliotece kształtów relacji encji kliknij Export.
Pojawi się okno dialogowe "Export to SQL". Wybierz system DBMS z menu.
Kliknij Kopiuj do schowka , aby skopiować poprawne oświadczenie dla całej strony.
Kliknij Gotowe.

Najczęściej zadawane pytania

Dlaczego relacje między kształtami mojego diagramu nie są wyświetlane?

Jeśli Lucidchart nie rysuje linii między jednostkami zaimportowanego ERD, prawdopodobnie plik danych nie wskazuje relacji przy użyciu kluczy podstawowych i obcych. Aby to sprawdzić, otwórz plik danych i upewnij się, że komórki na końcu każdego wiersza są wypełnione informacjami o relacjach między podmiotami.

Czy są jakieś ograniczenia dotyczące eksportowania mojego ERD?

Jeśli eksportujesz ERD do Quickbase, istnieje maksymalny limit 80 tabel i 50 połączeń. W przeciwnym razie, jeśli eksportujesz w innym formacie, nie ma sztywnych ograniczeń.

Zasoby

Aby dowiedzieć się więcej o tej funkcji, zapoznaj się z dodatkowymi zasobami poniżej. Te zasoby są dostępne wyłącznie w języku angielskim.

Stanowisko społeczności

Reprezentuj relacje między bazami danych, budując ERD!

Szablony

Diagram ER bazy danych (kurza łapka)

Diagram związków encji SZBD (notacja UML)

Filmy

Diagram relacji encji (ERD) - samouczek - część 1

Diagram relacji encji (ERD) - samouczek - część 2
