Schematy blokowe to jedne z najbardziej uniwersalnych diagramów. Są one powszechnie wykorzystywane do opracowywania, dokumentowania i ulepszania procesów, systemów i algorytmów. W podstawowych schematach blokowych linie łączą serię kształtów, aby zilustrować ścieżkę przez proces. Przeczytaj ten artykuł, aby dowiedzieć się więcej o tym, jak zbudować podstawowy schemat blokowy.

Bezpłatny	Indywidualny	Zespół	Przedsiębiorstwo	FedRAMP

Obejrzyj: Schematy blokowe w Lucidchart

Zbuduj schemat blokowy

Dostosuj jeden z naszych szablonów schematów blokowych lub skorzystaj z biblioteki kształtów schematów blokowych, aby stworzyć własny.

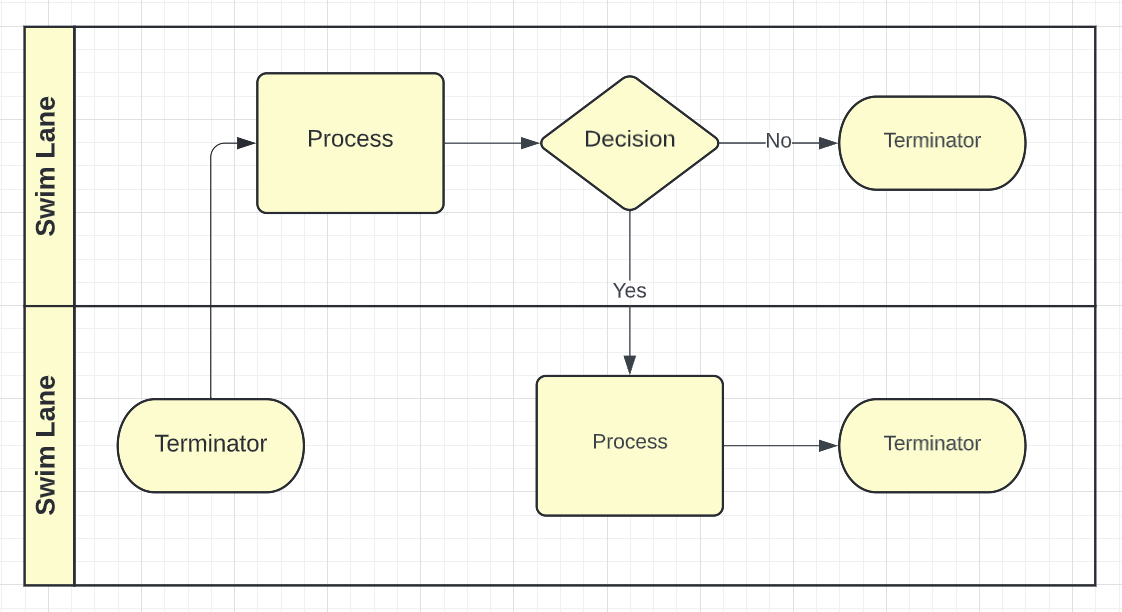

Schemat blokowy

Użyj szablonu

Uporządkuj swój proces w jednym z naszych szablonów schematów blokowych. Oto jak to zrobić:

Przejdź do strony głównej Lucid.
Kliknij szablon w menu nawigacyjnym w lewym dolnym rogu ekranu.
Wyszukaj "schemat blokowy".
Wybierz szablon.
Kliknij Użyj szablonu.

Stwórz od podstaw

Zacznij od pustego dokumentu i zbuduj schemat blokowy od podstaw za pomocą kształtów i linii.

Przejdź do menu Kształt po lewej stronie ekranu.
Przeciągnij kształt na obszar roboczy.

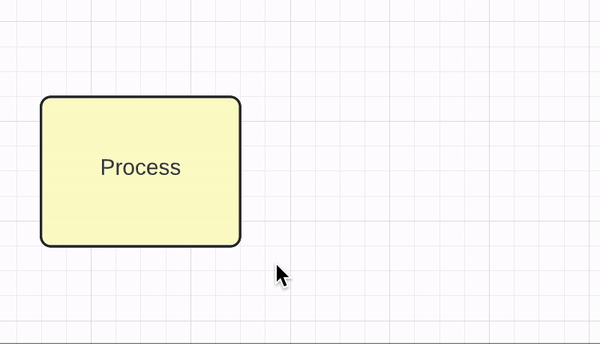

Kliknij i przeciągnij od czerwonego punktu połączenia na obramowaniu kształtu, aby utworzyć linię skierowaną od kształtu.
Wybierz kształt do dołączenia z menu podpowiedzi.
Powtórz kroki od pierwszego do czwartego, aby rozwinąć schemat blokowy.

Uwaga: Jeśli nie widzisz biblioteki kształtów Flowchart, kliknij Więcej kształtów , aby dodać ją do menu kształtów.

Podstawowe elementy schematu blokowego

Kształty

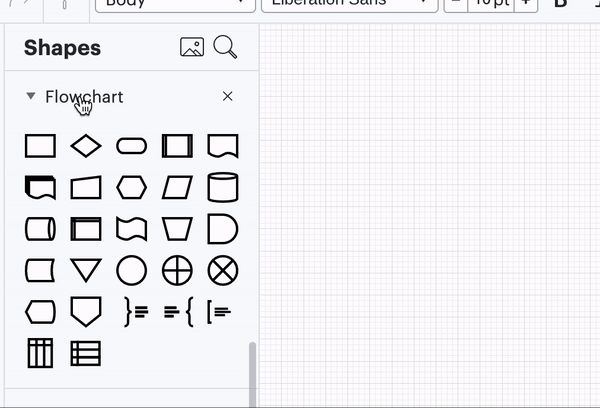

Do utworzenia schematu blokowego możesz użyć kształtów z dowolnej biblioteki kształtów . Aby znaleźć uniwersalne symbole schematów blokowych, skorzystaj z biblioteki kształtów Flowchart. Najedź kursorem na kształt w menu Kształt, aby zobaczyć jego funkcjonalność.
hover

Linie

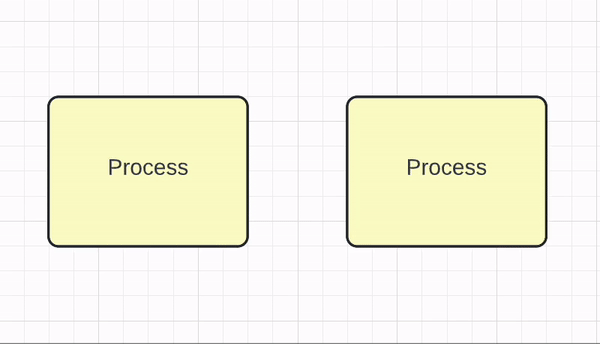

Linie łączą kształty i kierują ścieżką schematu blokowego. Użyj linii, aby dodać nowe kształty do istniejącego przepływu lub połączyć swobodnie pływające kształty.

losowanie

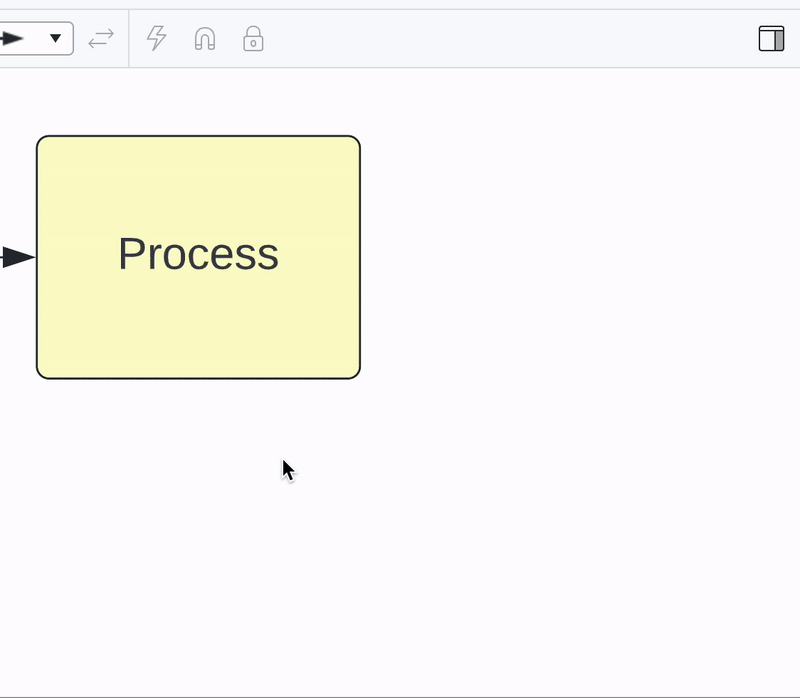

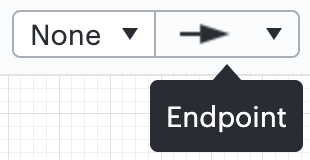

Linie schematu blokowego automatycznie kończą się grotem strzałki, aby pokazać kierunek kroków, ale możesz zmienić styl linii za pomocą menu rozwijanego Opcje punktu końcowego na pasku narzędzi.

Wybierz

Dowiedz się więcej: Aby dowiedzieć się więcej o pracy z liniami, przeczytaj nasz artykuł o dodawaniu i stylizowaniu linii w Lucidchart .

Zmodyfikuj schemat blokowy

Po zmontowaniu możesz przenosić, zmieniać rozmiar, dostosowywać i grupować schemat blokowy. Czytaj dalej, aby dowiedzieć się, jak edytować schematy blokowe.

Zmień kształt

Wybierz kształt na kanwie.
Kliknij w panelu kontekstowym w prawym górnym rogu ekranu.
Wybierz nowy kształt z menu rozwijanego "Zmień kształt".

Przenieś

Aby zmienić położenie schematu blokowego (lub jego części), zaznacz schemat lub obiekty, które chcesz przenieść. Następnie kliknij i przeciągnij wybrane obiekty do nowego obszaru. Po przeniesieniu możesz kontynuować edycję schematu blokowego i poszczególnych kształtów w jego obrębie.

Wskazówka: Zoptymalizuj swój schemat blokowy za pomocą funkcji Auto Layout. Kliknij menu Arrange w górnej części obszaru roboczego, najedź kursorem na "Auto Layout" i wybierz Grid lub Hierarchy.

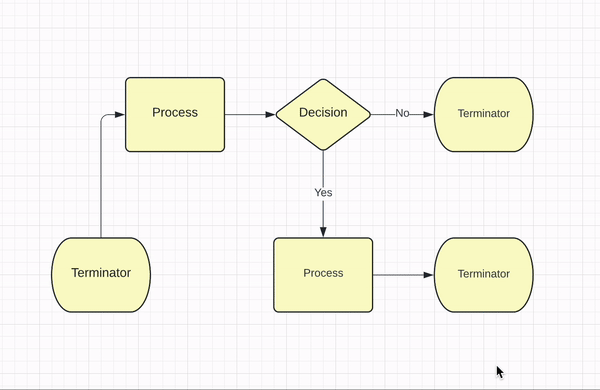

Zmień rozmiar

Zmień rozmiar, aby przeskalować cały schemat blokowy, w tym kształty, linie i odległości między obiektami. Oto jak to zrobić:

Podświetl schemat blokowy.
Najedź kursorem na granicę wybranego obszaru.
Użyj strzałek z dwoma grotami, aby przeciągnąć obramowanie.

Wskazówka: Aby określić dokładne wymiary kształtów w witrynie flowchart, zapoznaj się z artykułem Dodawanie i dostosowywanie kształtów w witrynie Lucidchart.

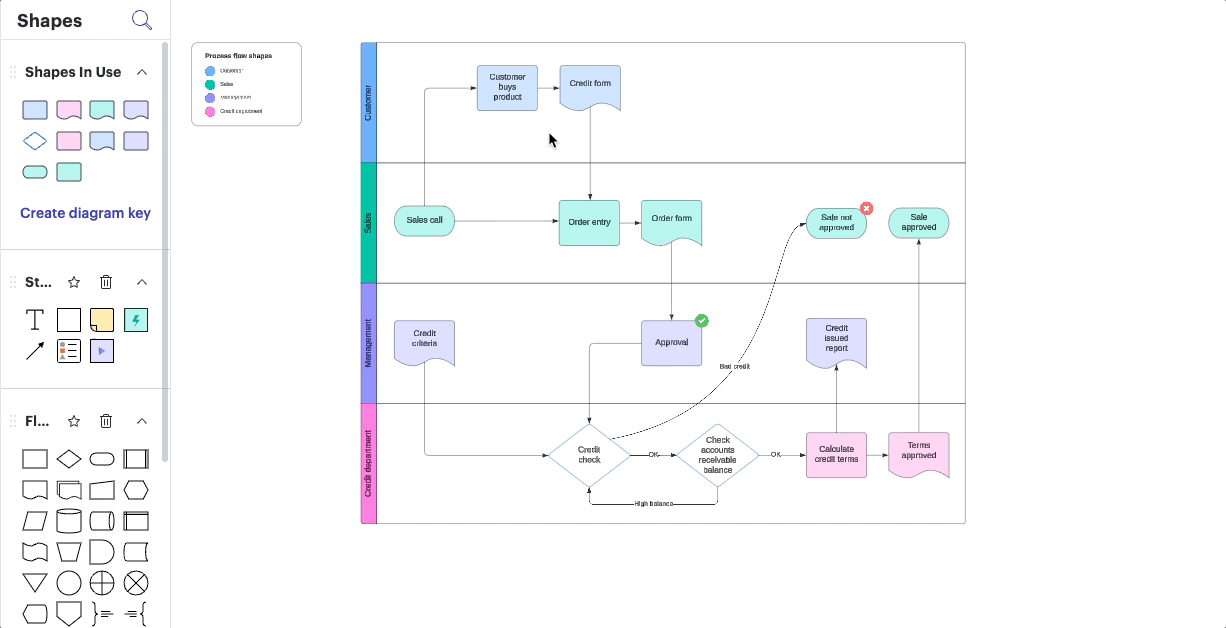

Rozszerz

Aby zrobić miejsce na więcej kształtów:

Umieść kursor tam, gdzie potrzebujesz więcej miejsca.
Naciśnij klawisz „X” na klawiaturze.
Przeciągnij kursor poziomo lub pionowo w obszarze roboczym, w którym potrzebujesz więcej obszaru.

Treść już znajdująca się na miejscu zostanie przeniesiona, a do diagramu zostanie dodane więcej miejsca.

Dopasuj rozmiar kształtu

Spraw, aby kształty na schemacie blokowym miały ten sam rozmiar, aby uzyskać bardziej spójny wygląd. Aby dopasować szerokość i wysokość kształtów do największego kształtu na diagramie, wykonaj następujące kroki:

Podświetl schemat blokowy.
Kliknij Arrange na pasku menu.
Kliknij Dopasuj rozmiar.
Wybierz jedną z następujących opcji: Szerokość i wysokość, szerokość, lub Wysokość.

Uwaga: Dopasuj rozmiar dopasuje wszystkie podświetlone kształty do tych samych wymiarów szerokości i wysokości, co kształt kliknięty prawym przyciskiem myszy.

Dostosuj

Aby dostosować wygląd schematu blokowego, zaznacz jeden lub więcej obiektów, a następnie użyj opcji na pasku formatowania u góry obszaru roboczego, aby dostosować. W tym menu możesz edytować:

Styl, rozmiar i formatowanie czcionki
Kolor i wyrównanie tekstu
Kolor kształtu
Kolor, szerokość i styl linii
Rozmiar i styl punktu końcowego linii
Zestawy ikon
Formatowanie warunkowe

Możesz zastosować wstępnie ustawione style, wybierając wstępnie ustawiony styl motywu u góry wypełnij kolorem, kolor tekstu lub menu kolorów linii. Za pomocą tej metody można również dodać do diagramu blokowego niestandardowe style motywu.

Wskazówka: Wzbogać swój schemat blokowy, kodując go kolorami i dodając klucz. Przeczytaj nasz artykuł Dodaj klucz diagramu w Lucidchart , aby uzyskać więcej informacji.

Grupuj obiekty

Zgrupowany schemat blokowy działa jak pojedynczy kształt. Możesz kliknąć dowolną linię lub kształt na zgrupowanym schemacie blokowym, aby zmodyfikować cały diagram. Po ułożeniu linii i kształtów wykonaj następujące kroki, aby pogrupować:

Podświetl schemat blokowy.
Kliknij Arrange na pasku menu w lewym górnym rogu.
Wybierz Grupa.
- Aby rozgrupować, wykonaj powyższe kroki i wybierz Rozgrupuj.
Najedź kursorem na obramowanie zgrupowanego schematu blokowego i użyj strzałek z dwoma grotami, aby zmienić jego rozmiar.

Uwaga: Po zgrupowaniu nie możesz edytować poszczególnych kształtów na schemacie blokowym.

Najczęściej zadawane pytania

Czy mogę zmienić kierunek strzałki?

Tak. Zaznacz linię, a następnie kliknij ikonę Zamiana punktów końcowych linii w lewym górnym rogu paska narzędzi formatowania.

Czy mogę dodawać nowe kształty w tym samym stylu, co istniejące kształty?

Tak. W tym celu możesz ustawić domyślny styl. Kliknij prawym przyciskiem myszy kształt ze stylem, który chcesz ustawić, a następnie kliknij Ustaw styl domyślny w wyświetlonym menu. Teraz ten styl będzie stosowany do wszystkich nowych kształtów dodanych do schematu blokowego.

Czy mogę skopiować styl z jednego kształtu do innych kształtów?

Tak. Najpierw wybierz kształt ze stylem, który chcesz skopiować. Następnie kliknij ikonę Format farby na pasku formatowania i kliknij kształt, aby zastosować styl.

Aby zastosować styl do wielu kształtów, kliknij dwukrotnie ikonę Format farby i kliknij kształty, które chcesz stylizować.

Zasoby

Aby dowiedzieć się więcej o tej funkcji, zapoznaj się z dodatkowymi zasobami poniżej. Te zasoby są dostępne wyłącznie w języku angielskim.

Posty społeczności

Stwórz schemat blokowy procesu biznesowego

Użyj warstw, aby utworzyć bieżący i przyszły diagram stanu.

Użyj warstw, aby rozwinąć lub zwinąć schemat blokowy

Kurs

Podstawy tworzenia diagramów
