Dzięki naszemu narzędziu do oznaczania sekwencji możesz z łatwością tworzyć i edytować diagramy sekwencji. Ponieważ Lucidchart automatycznie generuje diagram sekwencji na podstawie wprowadzonego tekstu, możesz wykorzystać zaoszczędzony czas na powrót do kodu... lub obejrzenie Gwiezdnych Wojen.

Bezpłatny	Indywidualny	Zespół	Przedsiębiorstwo	FedRAMP

Obejrzyj: Diagramy klas UML

Utwórz diagram sekwencji ze znacznikami

Wykonaj te kroki, a Lucidchart automatycznie wygeneruje dla Ciebie diagram sekwencji:

Aktywuj bibliotekę kształtów UML.
- Kliknij Więcej kształtów na dole menu Kształt po lewej stronie dokumentu lub naciśnij "M" na klawiaturze.
- W zakładce "Shapes" zaznacz pole wyboru dla biblioteki kształtów "UML".
- Kliknij Użyj wybranych kształtów.
W bibliotece kształtów "Sekwencja UML" w menu Kształt kliknij Użyj znaczników.

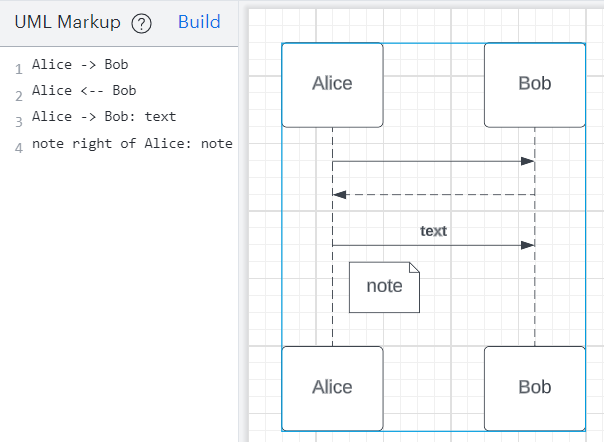

W wyskakującym okienku po lewej stronie wpisz swoje znaczniki.
Kliknij Build , gdy będziesz gotowy do wygenerowania diagramu.

Aby utworzyć nowy diagram, kliknij ponownie Use Markup w bibliotece kształtów UML Sequence.

Obsługiwane znaczniki

Linie

Linie przedstawiają relacje między elementami, pomagając w wizualizacji połączeń i przepływu w systemie.

Składnia	Opis	Przykład

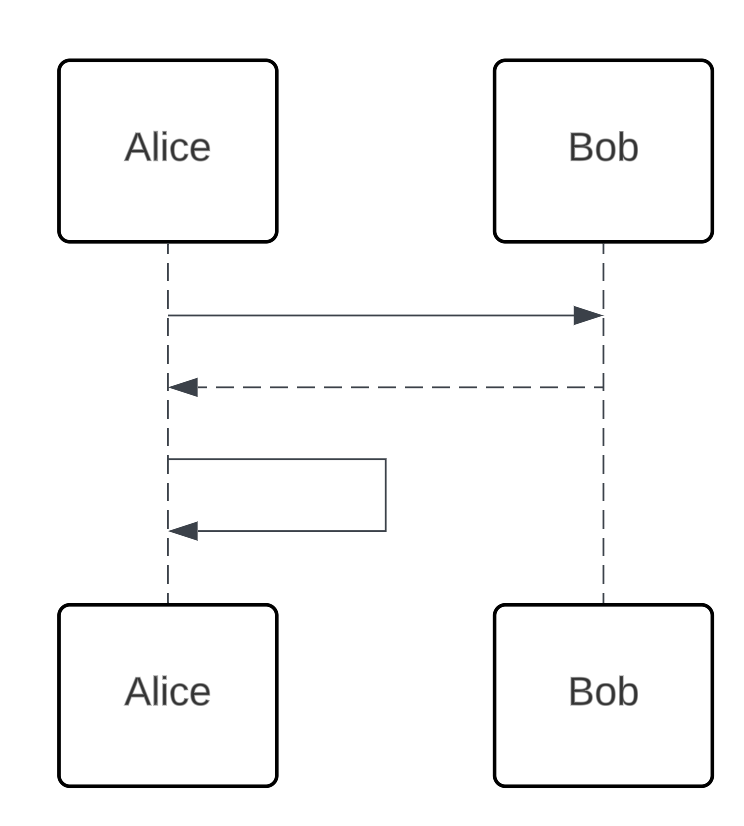

Alice -> Bob Alice <- Bob	Narysuj linię ciągłą (możesz rysować linie w obu kierunkach).
Alice -->	Narysuj przerywaną linię.
Alice -> Alice	Narysuj ciągłą strzałkę do i od uczestnika.

Linie życia

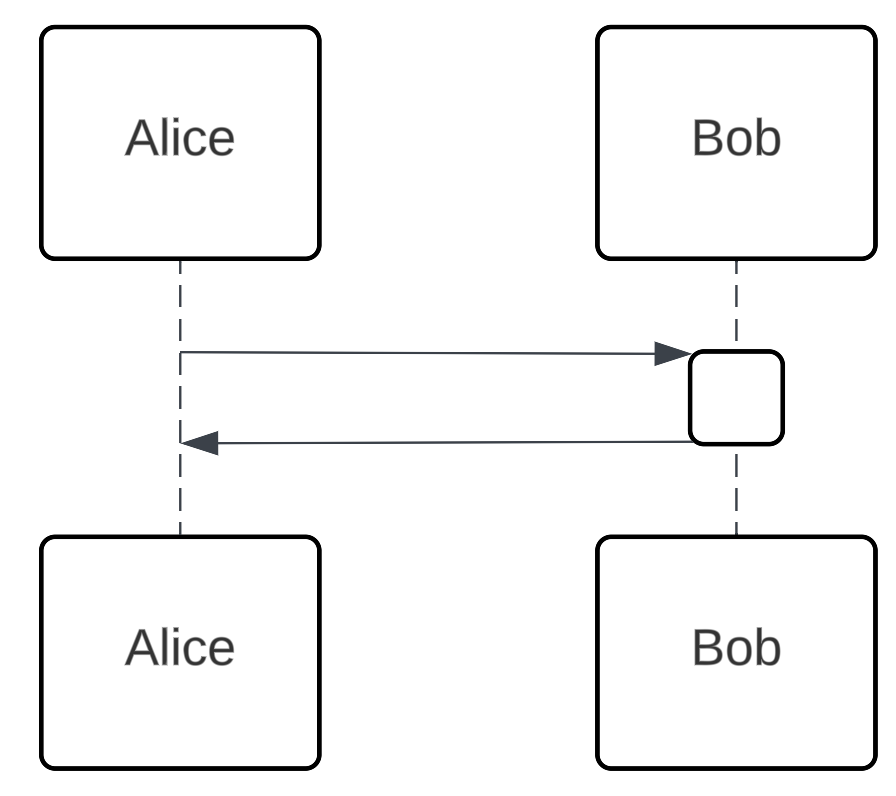

Linie życia pokazują uczestników zaangażowanych w proces, reprezentując, jak długo każdy uczestnik jest aktywny lub zaangażowany podczas wydarzeń w diagram.

Składnia	Opis	Przykład
activate Alice	Rozpocznij aktywizację uczestników za pomocą Lifeline.
deactivate Alice	Zakończ aktywację uczestnika, kończąc linię życia.

Strzałki

Strzałki przedstawiają przepływ komunikacji między elementami.

Składnia	Opis	Przykład

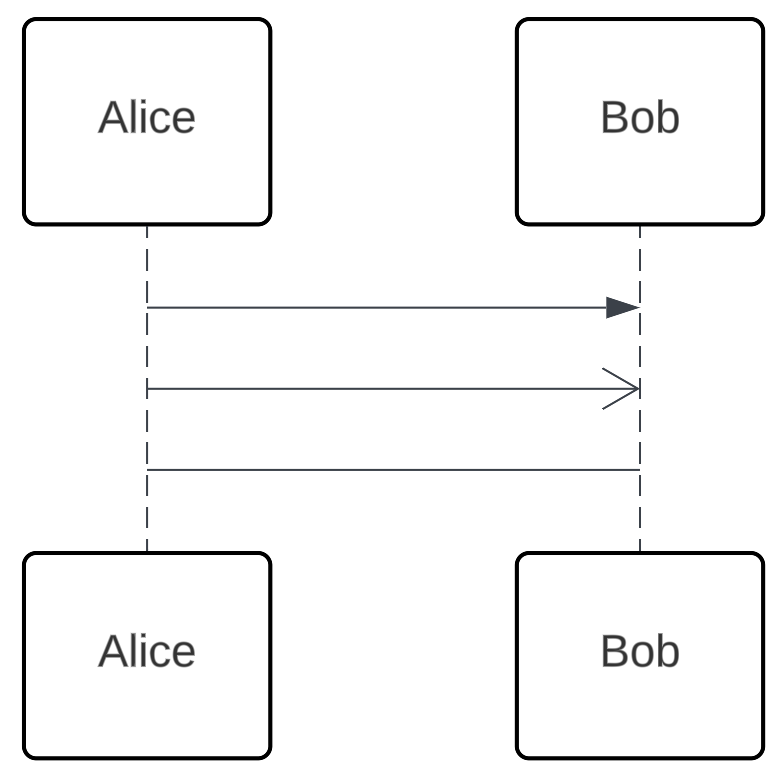

->	Strzałka zamykająca
-> >	Otwarta strzałka
-	Brak strzałki

Tekst

Tekst dodaje etykiety do linii w diagram, aby dodać szczegóły do działania lub przepływów.

Składnia	Opis	Przykład
Alice->Bob: text	Dodaj etykietę do wiadomości między uczestnikami.

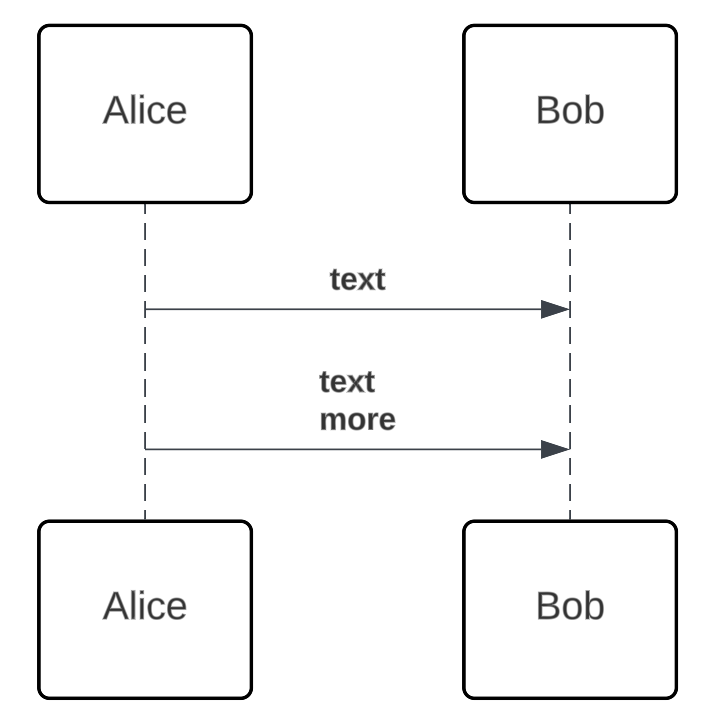

Alice->Bob: text\nmore	Dodaj etykietę z przerwą między uczestnikami.

Uwagi

Użyj notatek, aby dodać komentarze lub wyjaśnienia do strony diagram, wyjaśniając elementy lub procesy.

Składnia	Opis	Przykład
note left of Alice: text1	Dodaj kształt notatki po lewej stronie Alice (jeśli są tylko dwie postacie, "Alice" można pominąć).
note right of Alice: text2	Dodaj kształt notatki po prawej stronie Alice.
note over Alice: text3	Dodaj kształt notatki wyświetlany nad Alice.
note over Alice, Bob: text4	Dodaj kształt notatki wyświetlany nad Alice i Bobem.

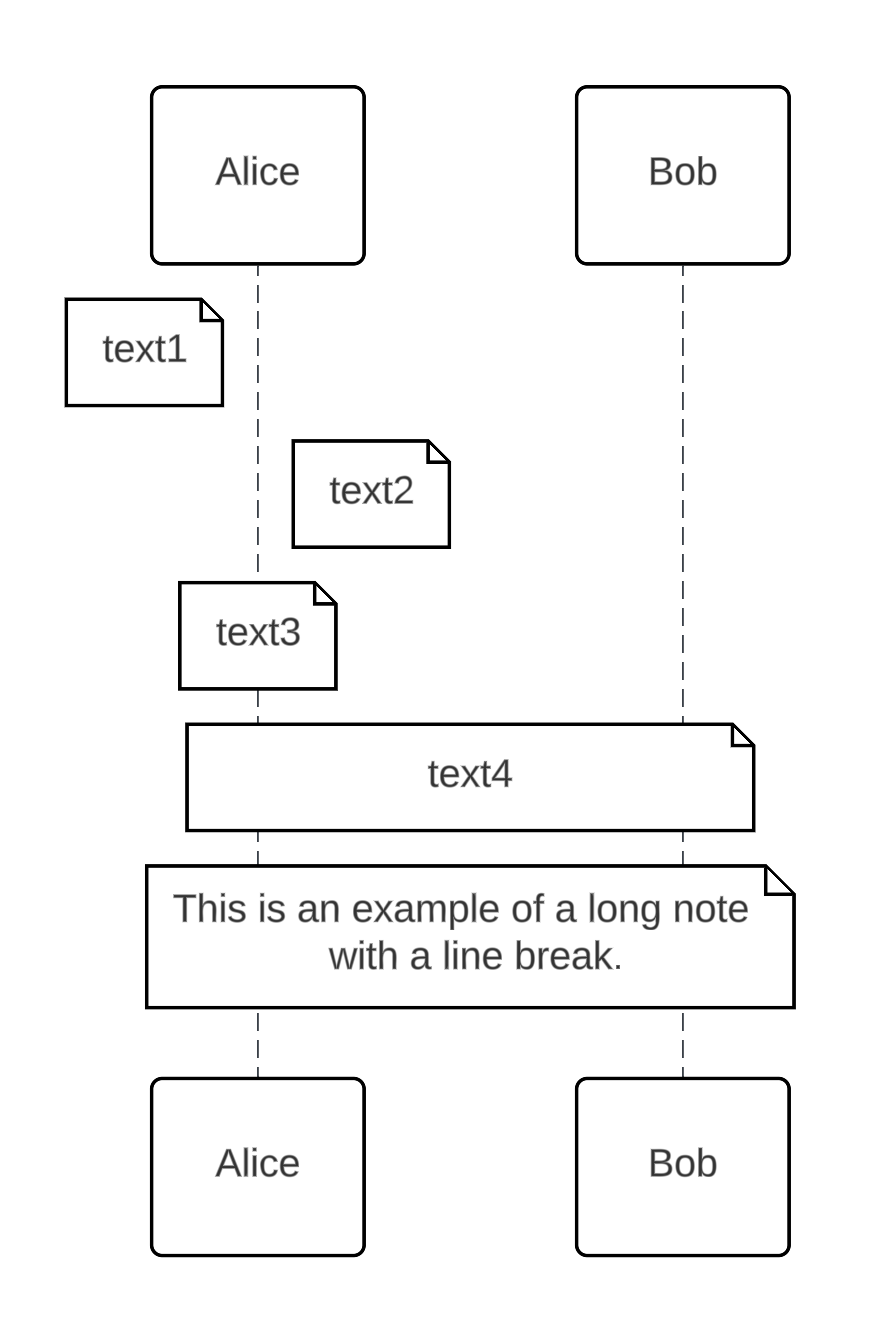

note over Bob, Alice: This is an example of a long note \n with a line break. (keep this all in one line)	Dodaj kształt notatki z wieloma liniami, wyświetlany nad Alicją i Bobem.

Grupowanie

Grupowanie pozwala na wizualne uporządkowanie powiązanych elementów w kontenerze, reprezentującym fizyczną lub koncepcyjną grupę w systemie. Upraszcza to diagram, pokazując relacje między elementami.

Lucidchart obsługuje kilka funkcji grupowania, z których każda ma inny cel. Obsługiwane są następujące funkcje:

alt: reprezentuje alternatywne przepływy, gdzie wybierana jest tylko jedna ścieżka.
opt: używane w przypadku sekwencji opcjonalnych, które występują tylko wtedy, gdy spełniony jest warunek.

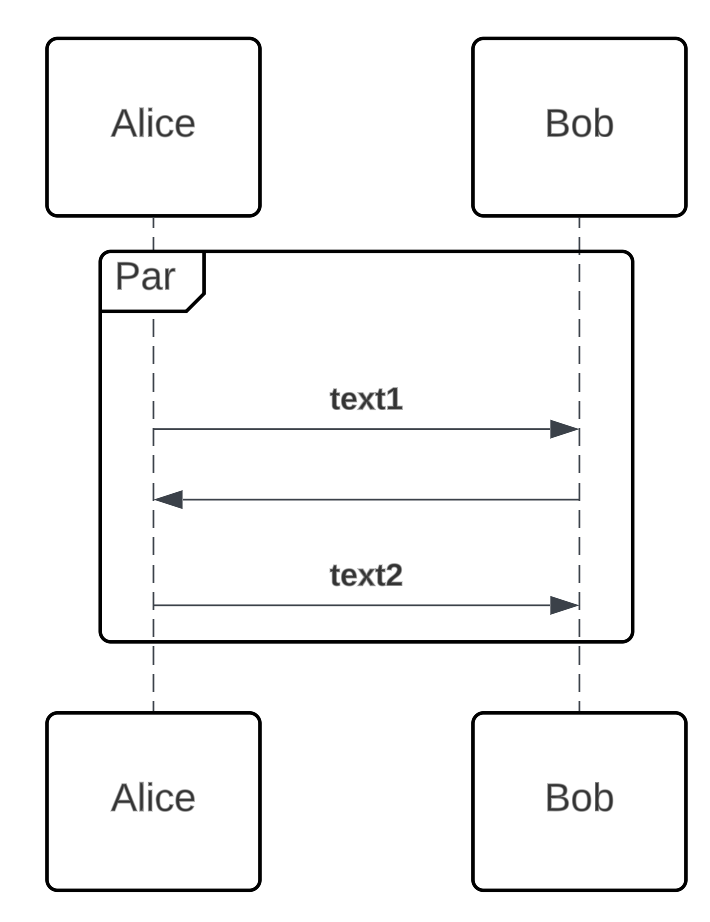

par: czyli równolegle, pozwala na jednoczesne działanie.
pętla: reprezentuje powtarzające się sekwencje.
krytyczny: definiuje sekcję, która musi zostać ukończona bez przerywania.

Składnia	Opis	Przykład
alt successful case Bob -> Alice: data accepted else some kind of failure Bob -> Alice: data rejected end	Utwórz wiadomość grupującą z "alt" (alternatywa) i "else", aby pokazać różne sytuacje.
opt text1 Alice -> Bob: text2 end	Utwórz grupową wiadomość ze słowem kluczowym „opt”. Obsługiwane są następujące słowa kluczowe: optować par Pętla krytyczny Uwaga: Te cztery słowa kluczowe nie obsługują "." Tylko słowo kluczowe "alt" może być sparowane z "."

Składnia

Opis

Przykład

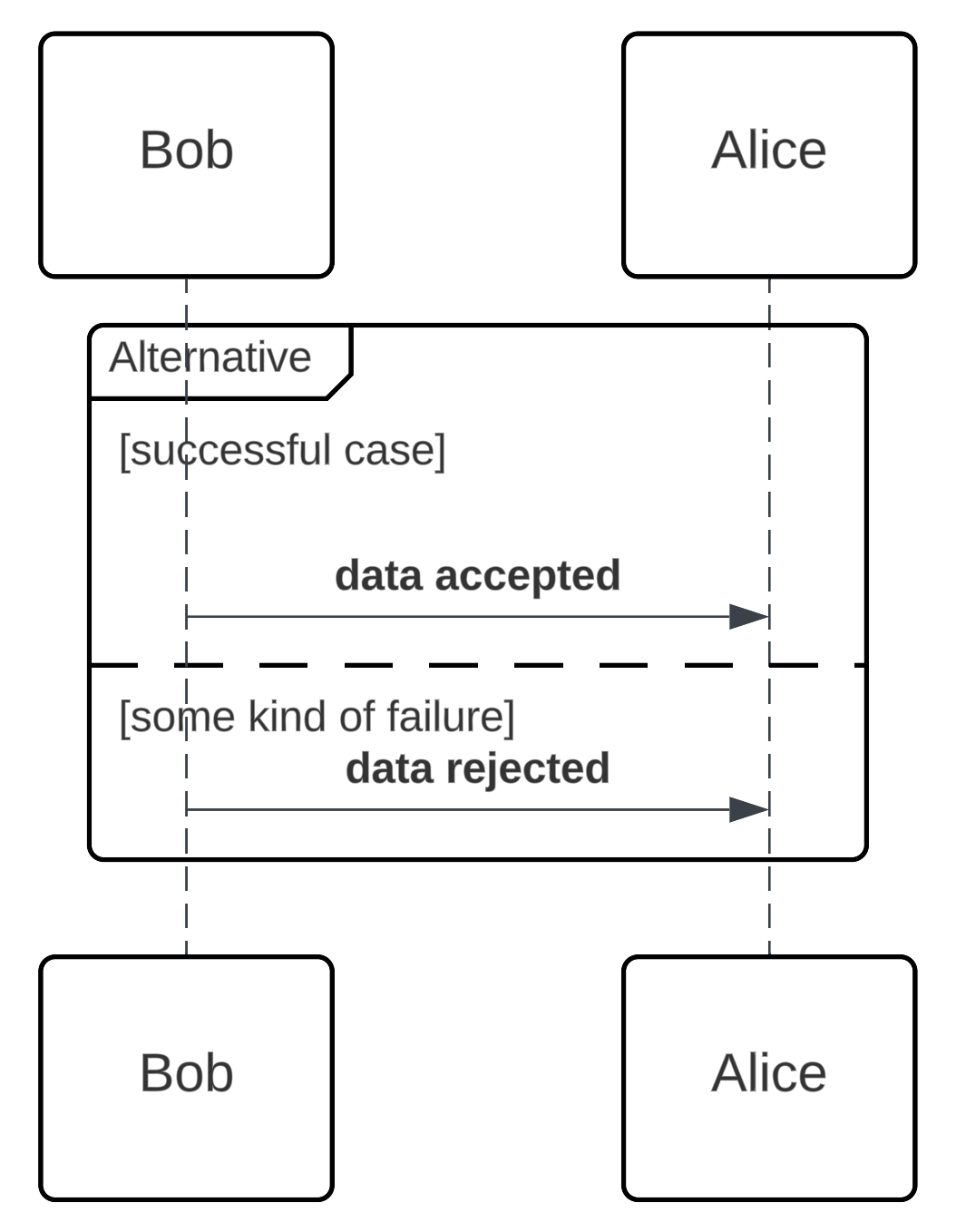

alt successful case

Bob -> Alice: data accepted

else some kind of failure

Bob -> Alice: data rejected

end

Utwórz wiadomość grupującą z "alt" (alternatywa) i "else", aby pokazać różne sytuacje.

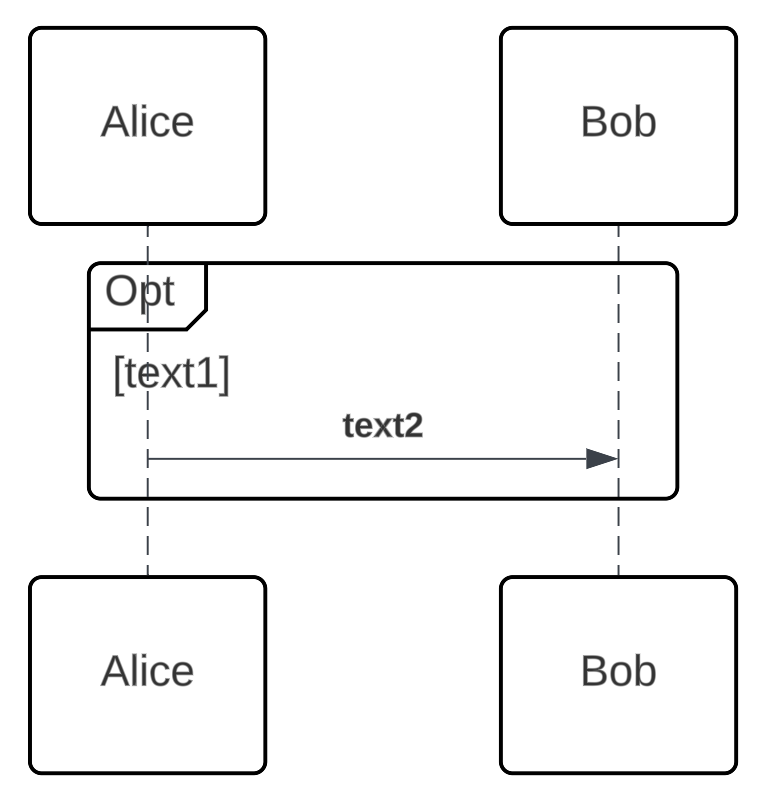

opt text1

Alice -> Bob: text2

end

Utwórz grupową wiadomość ze słowem kluczowym „opt”.

Obsługiwane są następujące słowa kluczowe:

optować
par
Pętla
krytyczny

Uwaga: Te cztery słowa kluczowe nie obsługują "." Tylko słowo kluczowe "alt" może być sparowane z "."

Alias

Użyj aliasu, aby przypisać elementowi alternatywną nazwę. Uprości to i uporządkowanie znaczników, zapewniając większą przejrzystość.

Składnia	Opis	Przykład
participant A as Alice	Nadaj uczestnikom aliasy, aby pisać szybciej.

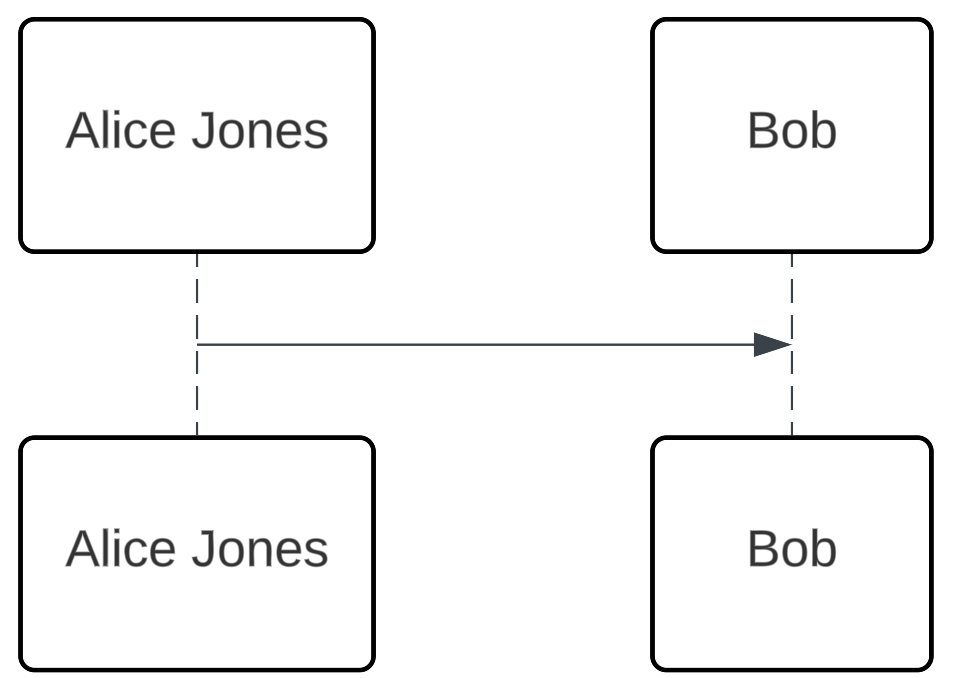

participant A as "Alice Jones"	Umieść cudzysłów wokół aliasu, aby nadać uczestnikowi alias dłuższy niż jedno słowo.

Komentarze

Komentarze to sposób na dodawanie notatek w kodzie, które nie są wyświetlane na stronie diagram. Zapewniają one pomocne wyjaśnienia lub przypomnienia bez wpływu na strukturę diagram.

Składnia	Opis
'comment text	Komentarz jednowierszowy
/' comment text '/	Komentarz wielowierszowy

Edytuj diagram sekwencji

Nie martw się, jeśli twój diagram sekwencji nie jest idealny za pierwszym razem. Nadal możesz edytować znaczniki już utworzonego diagramu, o ile nie dostosowałeś ręcznie lub nie rozgrupowałeś diagramu na kanwie.

Po prostu kliknij diagram, a po lewej stronie edytora pojawi się okno dialogowe znaczników sekwencji.

Styl diagramu sekwencji

Wybierz diagram sekwencji i użyj paska właściwości w górnej części edytora, aby nadać diagramowi styl. Jeśli chcesz nadać styl poszczególnym blokom/elementom diagramu, musisz najpierw rozgrupować diagram. Zaznacz diagram, kliknij prawym przyciskiem myszy i wybierz Rozgrupuj.

Uwaga: Jeśli rozgrupujesz swój diagram, nie będziesz mógł ponownie edytować znaczników.

Najczęściej zadawane pytania

Czy mogę dodać składnię stylów do mojego znacznika?
Stylizacja składni UML nie jest obsługiwana w Lucidchart. Aby dowiedzieć się więcej o stylizacji strony diagram, zapoznaj się z sekcją Stylizacja sekwencji diagram w tym artykule.

Zasoby

Aby dowiedzieć się więcej o tej funkcji, zapoznaj się z dodatkowymi zasobami poniżej. Te zasoby są dostępne wyłącznie w języku angielskim.

Filmy

Diagramy klas UML | Samouczek

Diagramy przypadków użycia UML
