Linie są niezbędne do tworzenia diagramów, dlatego Lucidchart stara się, aby praca z nimi była tak prosta i intuicyjna, jak to tylko możliwe. Przeczytaj ten artykuł, aby dowiedzieć się więcej o dodawaniu, formatowaniu i dostosowywaniu linii.

Bezpłatny	Indywidualny	Zespół	Przedsiębiorstwo	FedRAMP

Dodaj linie do diagramu

Istnieją cztery sposoby dodania linii:

Ręcznie kliknij i przeciągnij obiekt
Szybko dodaj linię i kształt z obiektu
Przeciągnij kształt linii z menu Kształt
Kliknij prawym przyciskiem myszy i dodaj bezpośrednio do canvas

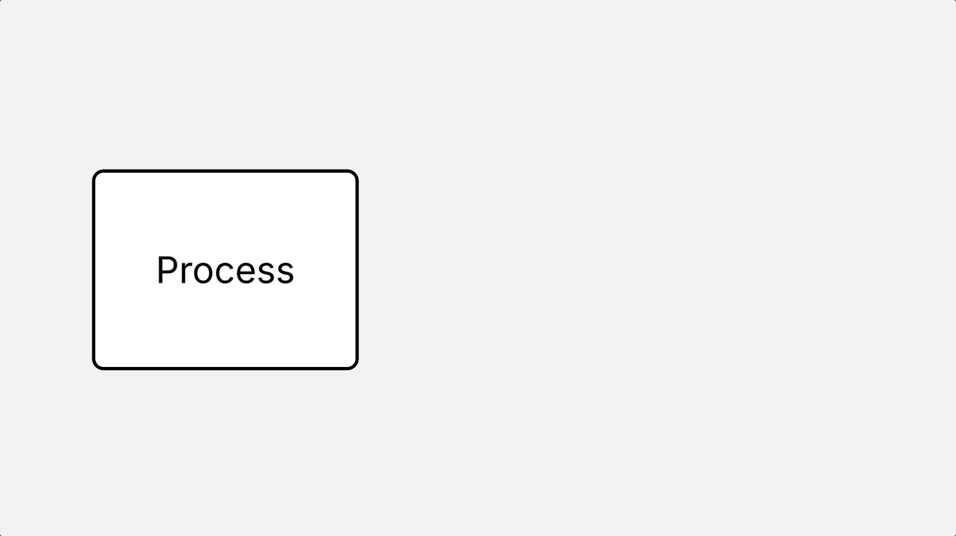

Ręcznie dodaj linię z obiektu

Najedź kursorem na kształt.
Kliknij okrągły czerwony węzeł z boku obiektu iprzeciągnij kursor od obiektu.

Możesz połączyć linię z powrotem z tym samym obiektem, z innym obiektem lub dodać nowy obiekt, wybierając go z menu wyświetlanego po zwolnieniu przycisku myszy na pustym obszarze roboczym.


Jeśli nie chcesz dodawać nowego obiektu do linii, kliknij w dowolnym miejscu obszaru roboczego, aby zamknąć okno automatycznego podpowiedzi kształtu.

Aby wyłączyć okno automatycznego podpowiedzi kształtu:

Otwórz Ustawienia konta, wybierając swoje zdjęcie profilowe lub inicjały w prawym górnym rogu.
Kliknij Ustawienia dokumentu w menu po lewej stronie ekranu.
Wybierz kartę Lucidchart .
Znajdź sekcję "Po narysowaniu linii".
Wybierz opcję "Nie rób nic".

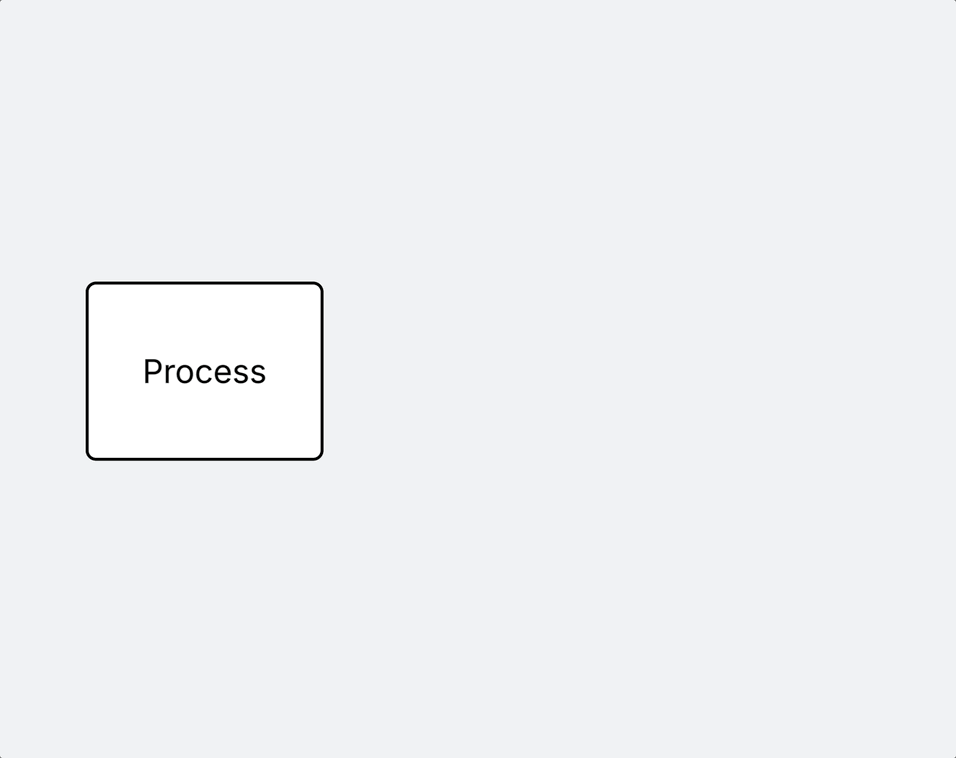

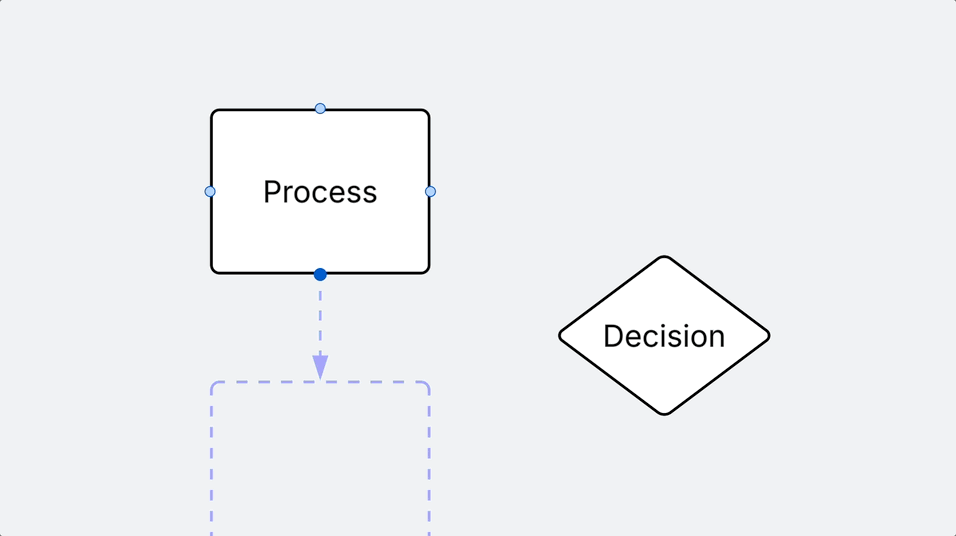

Szybko dodaj linię i kształt z obiektu

Najedź kursorem na okrągły czerwony węzeł na kształcie.
Sprawdź, gdzie linia i kształt zostaną dodane w wyświetlonym podglądzie.
Kliknij okrągły czerwony węzeł, który pojawi się na lub wokół kształtu, aby dodać podgląd linii i kształtu.

Wskazówka: Jeśli dostępne jest wolne miejsce, nowa linia i kształt zostaną dodane w kierunku klikniętego okrągłego węzła. Jeśli kształt jest już obecny w tym kierunku, zostanie utworzona nowa gałąź.

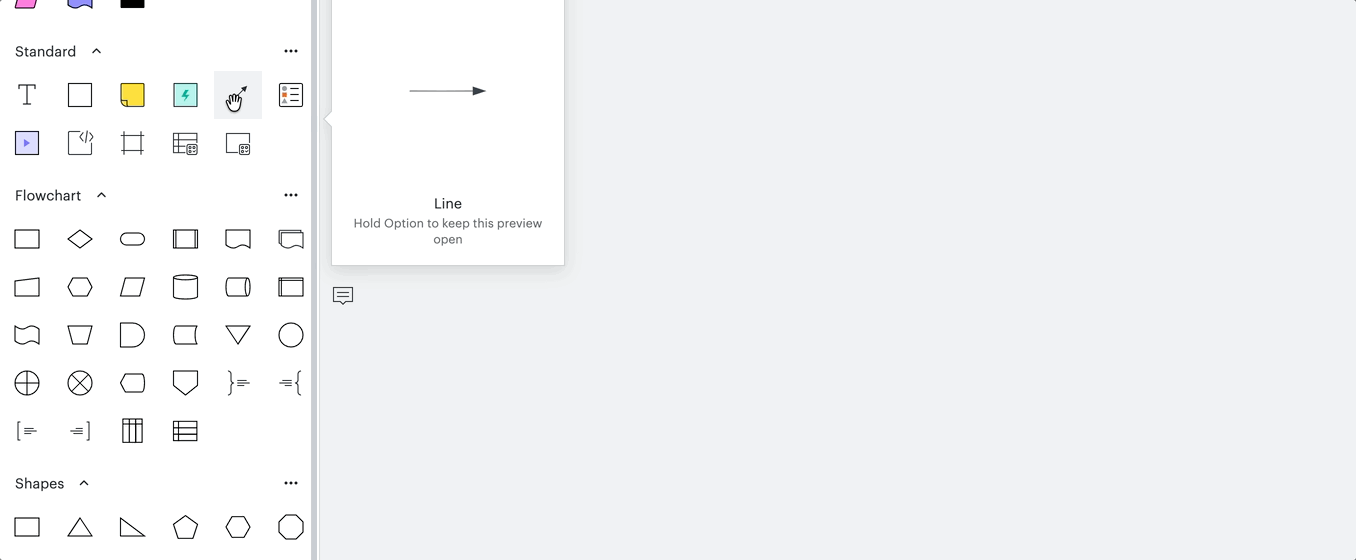

Dodaj linię z menu Kształt

Kliknij i przeciągnij ikonę linii i strzałki z sekcji "Standard" w menu kształtów.
Przesuń linię, przeciągając jej korpus, i wydłuż ją, przeciągając jeden z jej końców.

Dodaj linię bezpośrednio do obszaru roboczego

Kliknij prawym przyciskiem myszy obszar roboczy.
Z wyświetlonego menu wybierz Draw Line.

Dodatkowe wskazówki:

Jeśli przesuniesz obiekt połączony linią z innym obiektem, linia również się przesunie, aby utrzymać połączenie.
Przytrzymaj klawisz Shift na klawiaturze podczas rysowania linii, aby jej ścieżka przebiegała po linii prostej w odstępach co 45˚.
Utwórz linię, która porusza się niezależnie od kształtu, wyłączając "połączenia linii" w ustawieniach dokumentu.

Wyłączenie połączeń liniowych umożliwia niezależne przesuwanie nowych linii, zapobiegając ich automatycznemu łączeniu się z kształtem. Jednakże linie, które były już połączone z kształtami przed wyłączeniem połączeń liniowych, pozostaną połączone i nie będzie można ich przesuwać niezależnie.

Formatuj i modyfikuj linie

Wiele opcji modyfikacji linii w Lucidchart daje Ci kontrolę nad ich wyglądem. Aby wprowadzić zmiany w pojedynczej linii, zaznacz ją i przejdź do odpowiedniej sekcji paska narzędzi Formatowanie powyżej obszaru roboczego. Aby ustawić domyślne ustawienia linii w dokumencie, upewnij się, że nie masz zaznaczonych żadnych linii przed ustawieniem domyślnych ustawień linii na pasku narzędzi Formatowanie.

Kształt linii

Lucidchart oferuje cztery opcje kształtu linii:

Prosto
Zakrzywiony
Łokieć
Połączenia dwukierunkowe

Domyślnym ustawieniem kształtu linii w nowym dokumencie jest Łokieć, co oznacza, że kierunki linii będą odpowiadać siatce tła obszaru roboczego i będą wyginać się tylko pod kątem 90˚.

Aby zmienić kształt linii, wykonaj następujące kroki:

Wybierz linię lub kliknij tło obszaru roboczego.

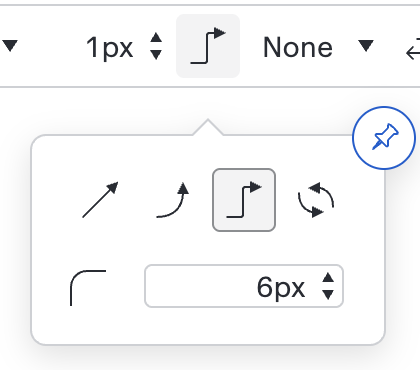

Kliknij ikonę Opcje linii na pasku narzędzi formatowania.
Wybierz jeden z dostępnych kształtów linii.

Jeśli używasz kształtu linii Łokieć, możesz dodać zaokrąglenie do kątów linii, przełączając strzałki w górę i w dół w pikselach w polu „Zaokrąglone” w oknie opcji linii.

Kolor linii

Aby zmienić kolor linii, wykonaj następujące czynności:

Wybierz linię (lub, aby ustawić domyślną, kliknij w dowolnym miejscu obszaru roboczego).
Trzask ikonę Kolor linii na pasku narzędzi formatowania.
Wybierz kolor z wyświetlonego okna próbki kolorów.

Użyj niestandardowego koloru, klikając ikonę plusa w dolnej części okna próbki kolorów. Z tego miejsca możesz ręcznie wybrać kolor, zaznaczając miejsce na próbce koloru lub używając suwaka koloru. Możesz także wybrać Hex, HSB lub RGB z rozwijanego menu. Po wybraniu możesz dostosować wartości HSB lub RGB albo wpisać kod szesnastkowy.

Wskazówka: Zastosuj formatowanie warunkowe , aby przypisać konkretne kolory do linii na podstawie zdefiniowanych kryteriów. Możesz na przykład dostosować reguły formatowania warunkowego, aby wiersze powiązane z wartością „Tak” wyświetlały się na zielono, a wiersze powiązane z wartością „Nie” na czerwono, co poprawi wyraźne zróżnicowanie wizualne.

Szerokość linii

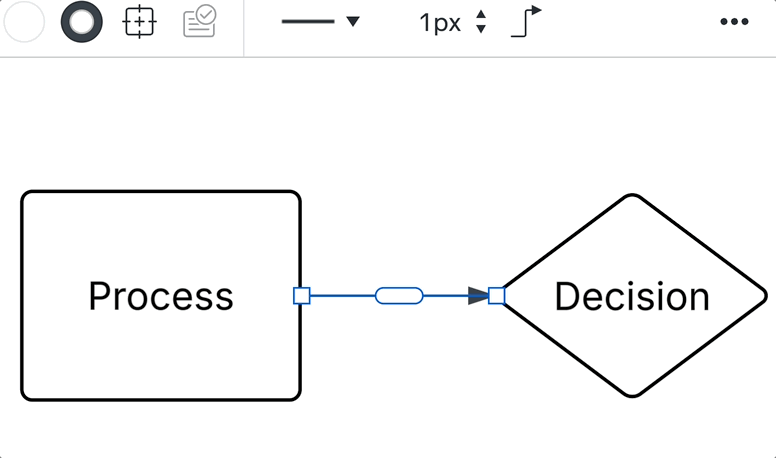

Aby zmienić szerokość linii, wykonaj poniższe czynności:

Wybierz linię (lub, aby ustawić domyślną, kliknij w dowolnym miejscu obszaru roboczego).
Przełącz strzałki w górę i w dół w polu "Szerokość linii" na pasku narzędzi formatowania.

Uwaga: Lucidchart umożliwia wyświetlanie linii o grubości od 0,5 do 10 pikseli i zaokrągla wprowadzane pomiary do najbliższej dziesiątej części piksela.

Styl linii

Aby zmienić styl linii, wykonaj poniższe czynności:

Wybierz linię (lub, aby ustawić domyślną, kliknij w dowolnym miejscu obszaru roboczego).

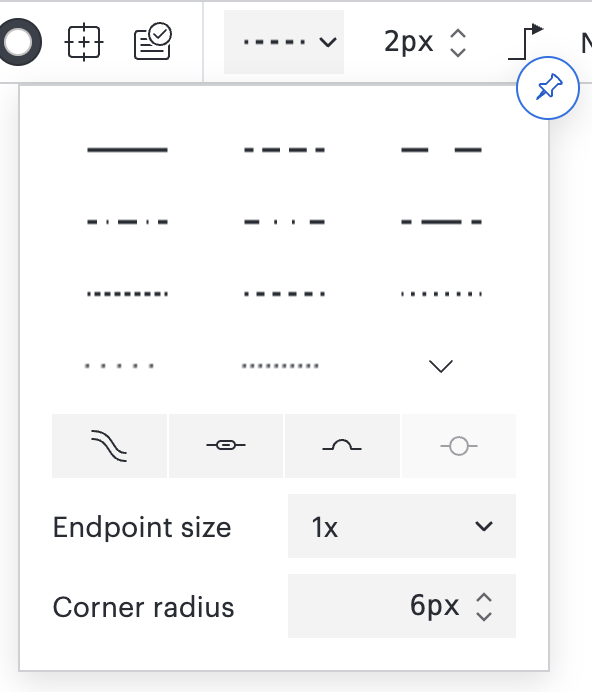

Kliknij pole „Styl linii” na pasku narzędzi formatowania, aby wyświetlić dostępne opcje stylu linii.
Najedź kursorem na różne style linii, aby zobaczyć, jak będą one wyglądać na wykresie. Kliknij styl linii, aby zastosować zmiany.

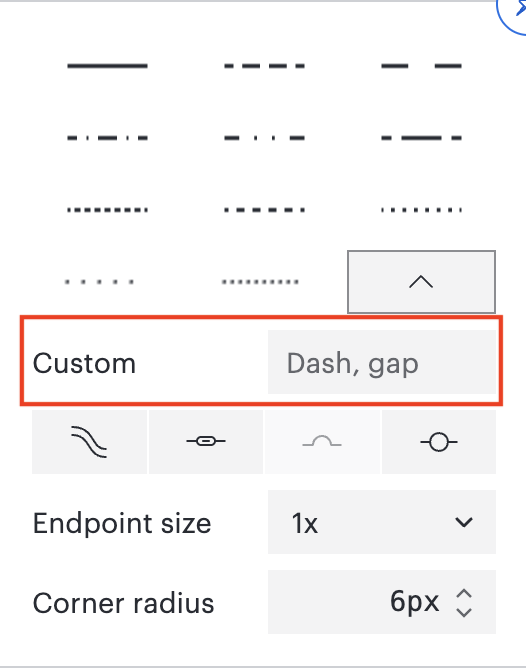

Dodatkowe opcje stylu linii:

Jeśli modyfikujesz pojedynczą linię, możesz wybrać opcję „POWRÓT” na dole tego okna, aby przekształcić linię w dwie równoległe linie.
Jeśli wybrana linia przecina inną linię na canvas, możesz sprawić, że przeskoczy nad drugą linią, wybierając „JUMP”.

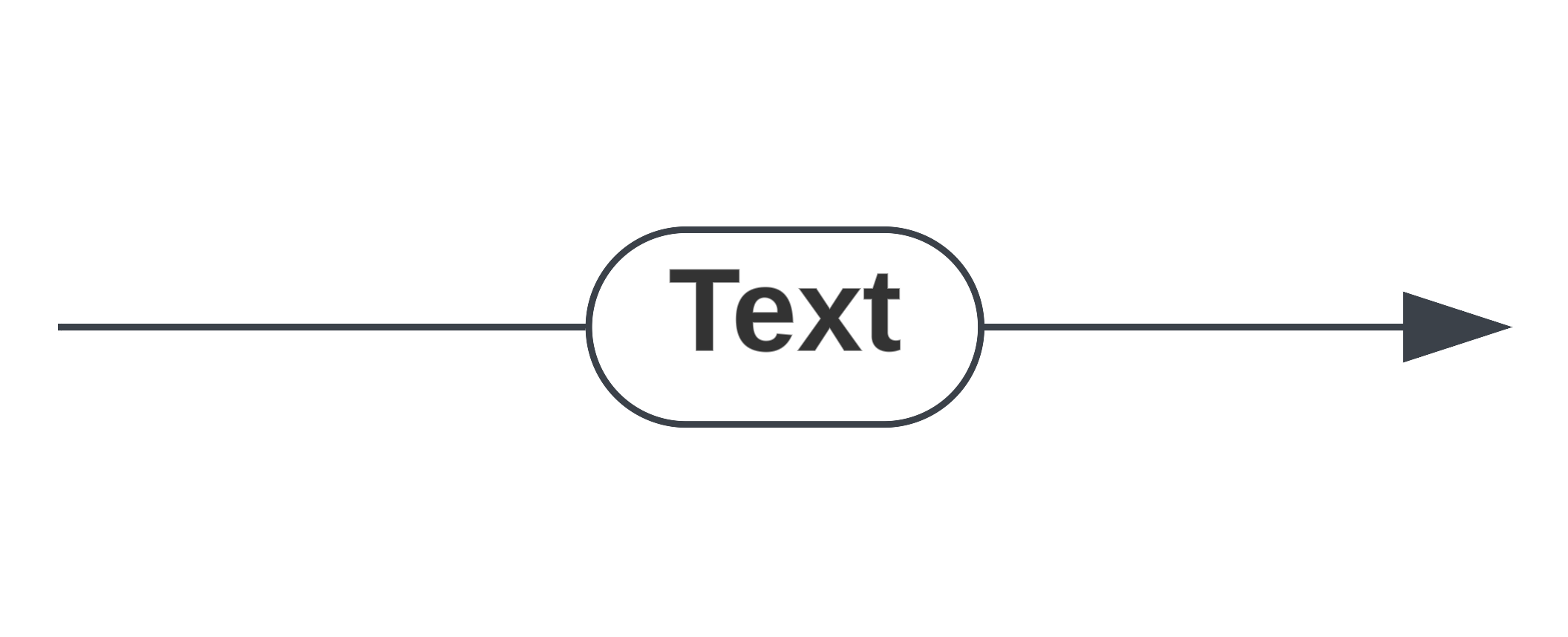

Jeśli w linii znajduje się tekst, możesz wybrać opcję „TEKST PILL”, aby utworzyć pigułkę wokół tekstu.
Aby dodać znacznik do linii, możesz wybrać „MARKER”, aby dodać okrąg na środku linii, który będzie oznaczony tekstem nad nim.

Modyfikuj punkty końcowe linii

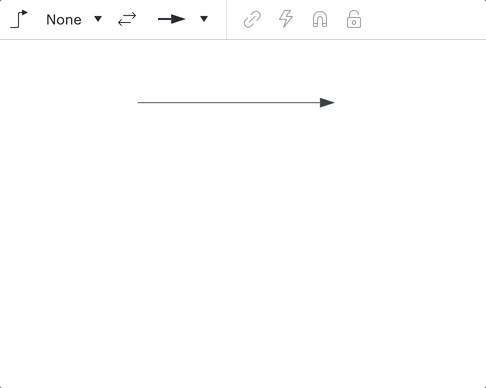

Domyślnym ustawieniem punktu końcowego linii w nowym dokumencie jest jednostronna strzałka. Aby zmienić punkty końcowe, wykonaj następujące kroki:

Wybierz linię (lub, aby ustawić domyślną, kliknij w dowolnym miejscu obszaru roboczego).
Kliknij lewą lub prawą listę rozwijaną "Punkt końcowy" na pasku narzędzi formatowania, aby wyświetlić dostępne opcje.
Wybierz styl.

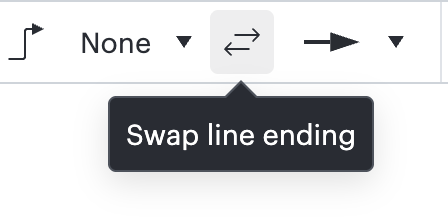

Aby zamienić punkty końcowe wybranej linii, kliknij ikonę podwójnej strzałki obok menu rozwijanego punktów końcowych na pasku narzędzi formatowania.

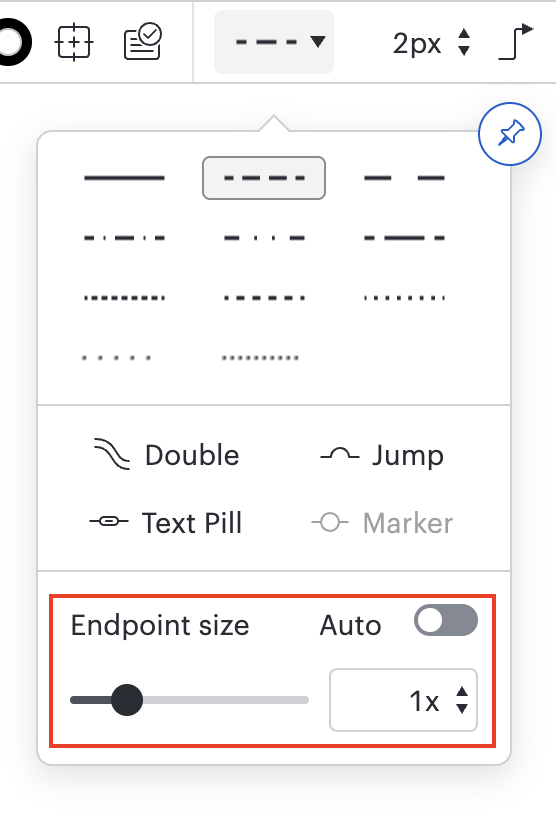

Możesz dostosować rozmiar punktów końcowych linii, korzystając z opcji stylu linii opisanych w sekcji powyżej.

Dowiedz się więcej: Aby uzyskać więcej informacji na temat formatowania linii w ERD lub UML, zapoznaj się z naszym artykułem Create an Entity Relationship Diagram in Lucidchart .

Dodawaj i modyfikuj tekst w wierszu

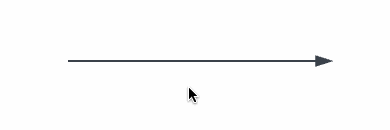

Aby dodać tekst do linii, wykonaj poniższe czynności:

Kliknij dwukrotnie linię.
Wpisz tekst w wyświetlonym polu "Tekst".

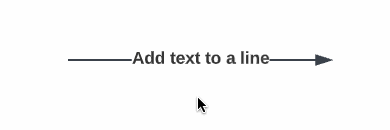

- Kliknij i przeciągnij pole tekstowe, aby przenieść tekst w inne miejsce w wierszu, w tym bezpośrednio nad lub pod nim.

Aby usunąć tekst z linii:

Kliknij dwukrotnie tekst, który chcesz usunąć.
Podświetl lub umieść kursor na końcu tekstu.
Naciśnij klawisz "Delete" (na komputerze Mac) lub "Backspace" (na komputerze PC) na klawiaturze.

Zmodyfikuj ścieżkę linii

Zmodyfikuj ścieżkę linii łokcia:

Wybierz linię.
- Na środku każdej sekcji wybranej linii pojawi się węzeł.
- Jeśli najedziesz kursorem na sekcję wybranej linii, na ćwiartce tej sekcji pojawi się dodatkowy węzeł.
Kliknij i przeciągnij węzeł, aby zmienić ścieżkę linii.

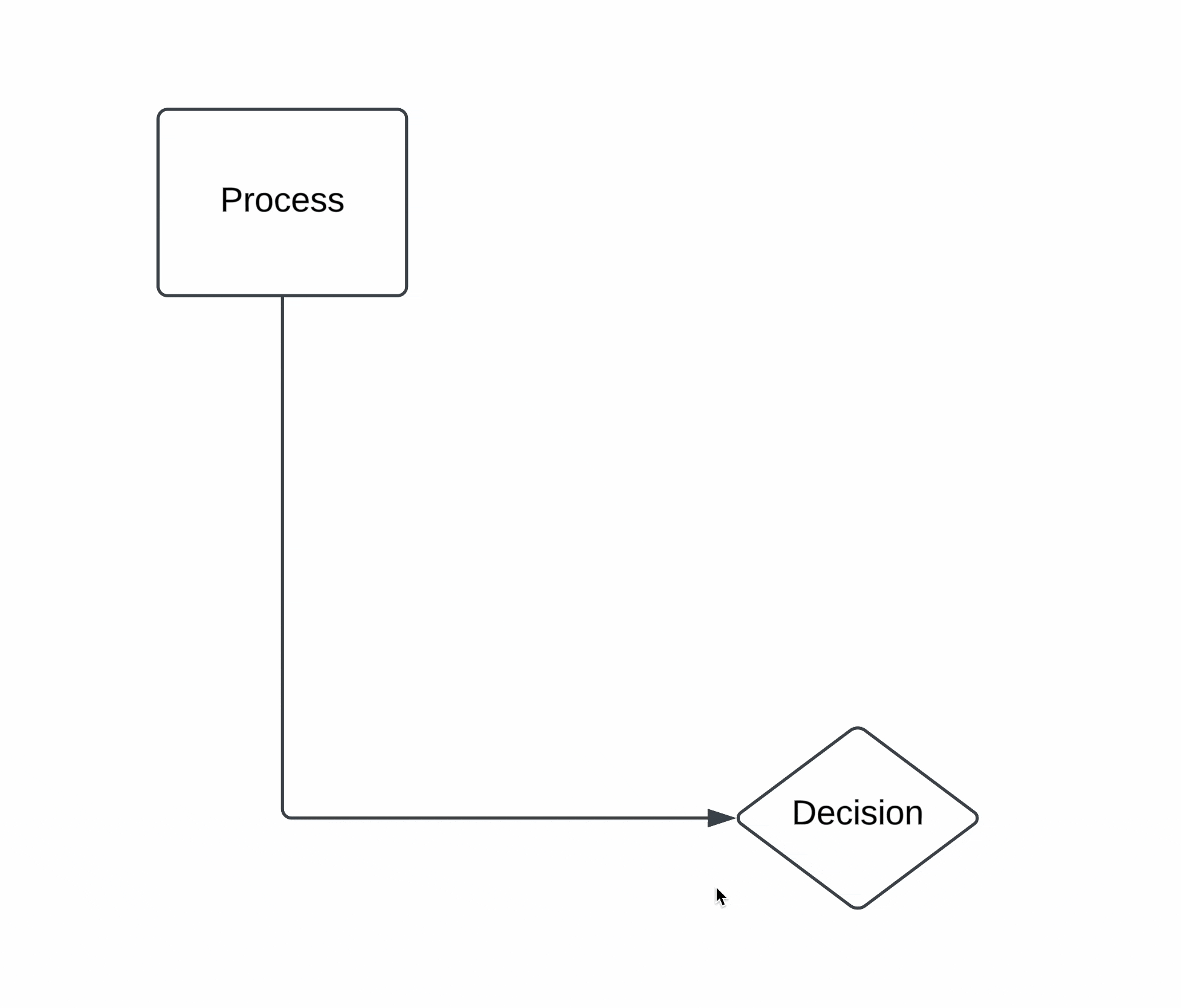

Miejsce, które klikniesz i przeciągniesz, stanie się punktem kontrolnym reprezentowanym przez kolor wypełnienia na linii.
- Ten punkt kontrolny nie porusza się. Jeśli chcesz zresetować Indywidualny punkt kontrolny, możesz kliknąć prawym przyciskiem myszy i wybrać opcję Usuń połączenie.

Wskazówka: Możesz zresetować całą linię i usunąć wszystkie punkty kontrolne. Aby to zrobić, kliknij prawym przyciskiem myszy linię i wybierz Resetuj linię.

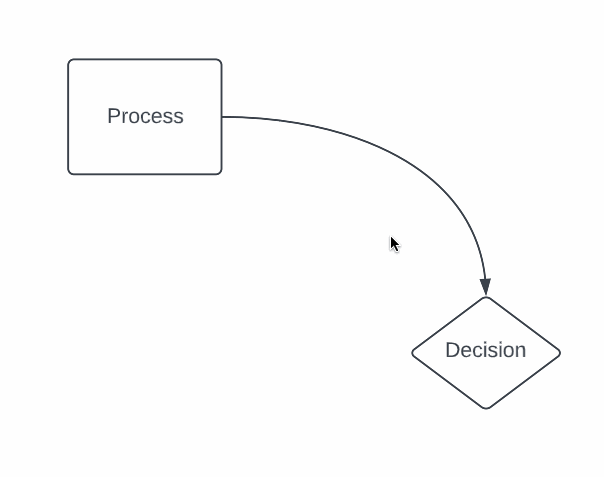

Zmodyfikuj ścieżkę linii prostej lub zakrzywionej:

Wybierz linię.
- Na środku linii pojawi się węzeł.
Kliknij i przeciągnij węzeł, aby utworzyć połączenie na linii i zmienić jej ścieżkę.
- Linia zostanie podzielona na dwie sekcje, a obie sekcje będą teraz miały węzeł w środku sekcji

Po zmodyfikowaniu linii i dodaniu połączenia możesz usunąć połączenie, klikając je prawym przyciskiem myszy i wybierając Usuń połączenie.

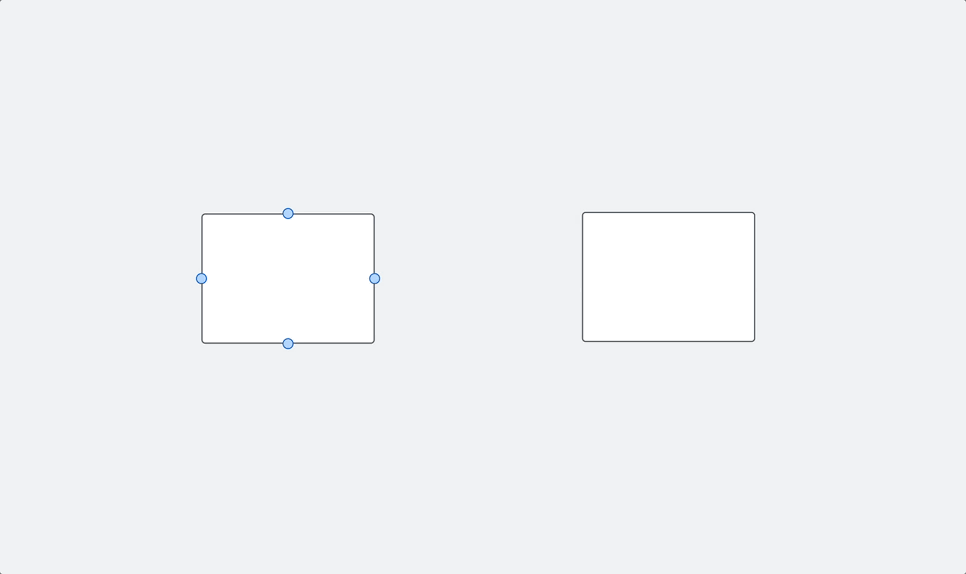

Twórz inteligentne linie

Inteligentna linia automatycznie dostosuje swoje punkty połączenia, aby utworzyć najbardziej efektywną ścieżkę między dwoma obiektami. Poniżej dowiesz się, jak go stworzyć:

Przeciągnij linię od jednego obiektu do drugiego.
Gdy dojdziesz do krawędzi drugiego obiektu, przytrzymaj kursor, aż obiekt zostanie podświetlony.
Zwolnij kursor, zanim podświetlenie zniknie.
