Funkcja planu piętra w Lucidchart umożliwia tworzenie niestandardowych planów pięter w skali dla domu, biura, miejsca wydarzenia lub innego budynku. Zacznij od szablonu lub skorzystaj z bibliotek kształtów planów pięter Lucidchart, aby zbudować go od podstaw.

Bezpłatny	Indywidualny	Zespół	Przedsiębiorstwo	FedRAMP

Zacznij

Biblioteki kształtów planów pięter i szablony w Lucidchart zapewniają zaawansowane narzędzia, które pomogą Ci dostosować plan piętra, niezależnie od rodzaju projektowanego budynku. Na przykład poniższy obrazek przedstawia wielopoziomowy dom zbudowany od podstaw przy użyciu kształtów rzutów pięter.

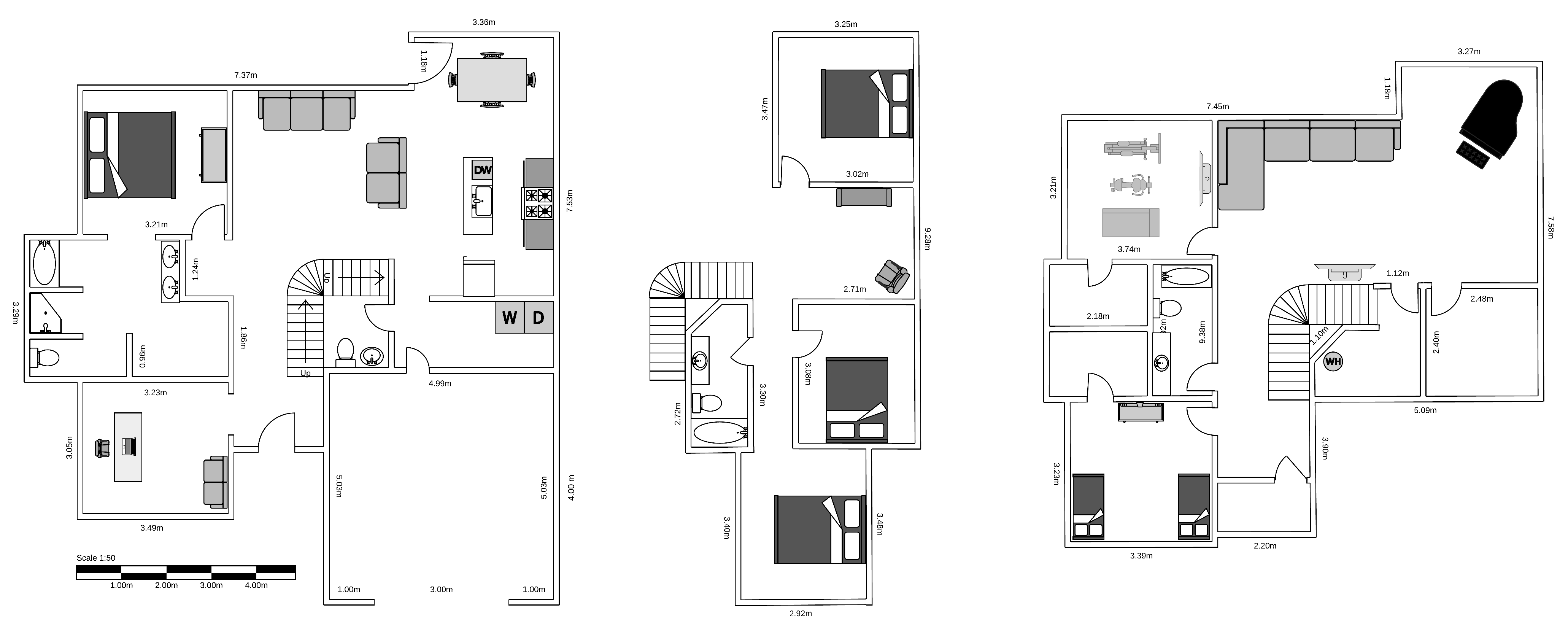

przykładowy plan piętra wLucidchart.png

Zacznij od szablonu

Aby rozpocząć od gotowego szablonu planu piętra w Lucidchart, wykonaj następujące kroki:

Otwórz dokument Lucidchart.
Kliknij ikonę galerii szablonów na głównym pasku narzędzi po lewej stronie obszaru roboczego.
Na pasku wyszukiwania w lewym górnym rogu wyszukaj „plan piętra”.
Najedź kursorem na szablon.
- Kliknij opcję Podgląd , aby zobaczyć większy obraz szablonu przed jego wybraniem.
- Kliknij Wstaw, aby wstawić szablon do dokumentu.

Zacznij od pustego canvas

Aby rozpocząć tworzenie planu piętra od podstaw, wykonaj poniższe kroki, aby otworzyć biblioteki kształtów rzutów pięter.

Otwórz dokument Lucidchart.
Kliknij opcję Więcej kształtów u dołu menu Kształt po lewej stronie obszaru roboczego.
- Możesz także nacisnąć „M” na klawiaturze.
W sekcji „Biblioteki standardowe” po lewej stronie zaznacz pole obok „Rzuty pięter”.
- Przeglądaj wszystkie biblioteki kształtów dostępne w kategorii „Rzuty pięter”. Odznacz pole obok bibliotek kształtów, których nie chcesz dodawać do menu Kształt.
Kliknij opcję Użyj wybranych kształtów w prawym dolnym rogu panelu.

Możesz teraz przeciągać kształty rzutów pięter na canvas z menu Kształt po lewej stronie.

Zoptymalizuj ustawienia dokumentu

Aby uzyskać najlepszą jakość tworzenia i dostosowywania planu piętra, zalecamy wyłączenie wszystkich ustawień „przyciągania”. Aby to zrobić:

Otwórz menu Plik z paska menu u góry obszaru roboczego.
Kliknij Ustawienia dokumentu.
Z menu po lewej stronie panelu, który się pojawi, wybierz opcję Siatka i przyciąganie .
Wyłącz następujące ustawienia:
- Przyciągaj do obiektów
- Przyciągaj obiekty do siatki
- Przyciągaj do prowadnic

Wyłączenie tych ustawień umożliwia bardziej precyzyjne przesuwanie kształtów rzutów pięter.

Dodawaj i dostosowuj kształty planów pięter

Dodawanie kształtów rzutów pięter do canvas działa podobnie jak w przypadku innych kształtów w Lucidchart — wybierz kształt z menu Kształt i przeciągnij go na obszar roboczy. Istnieje kilka przypadków, w których te kształty działają inaczej niż inne kształty Lucidchart, szczególnie w przypadku ścian i drzwi. Aby uzyskać więcej informacji na temat pracy z kształtami rzutów pięter, zapoznaj się z poniższymi sekcjami.

Pokoje

Tworząc plan piętra na czystym canvas, najłatwiej będzie zacząć od kształtu „Pomieszczenie”. W bibliotece kształtów pomieszczeń znajduje się wiele rozmiarów i kształtów pomieszczeń. Aby dodać pokój, wybierz jeden i przeciągnij go na canvas.

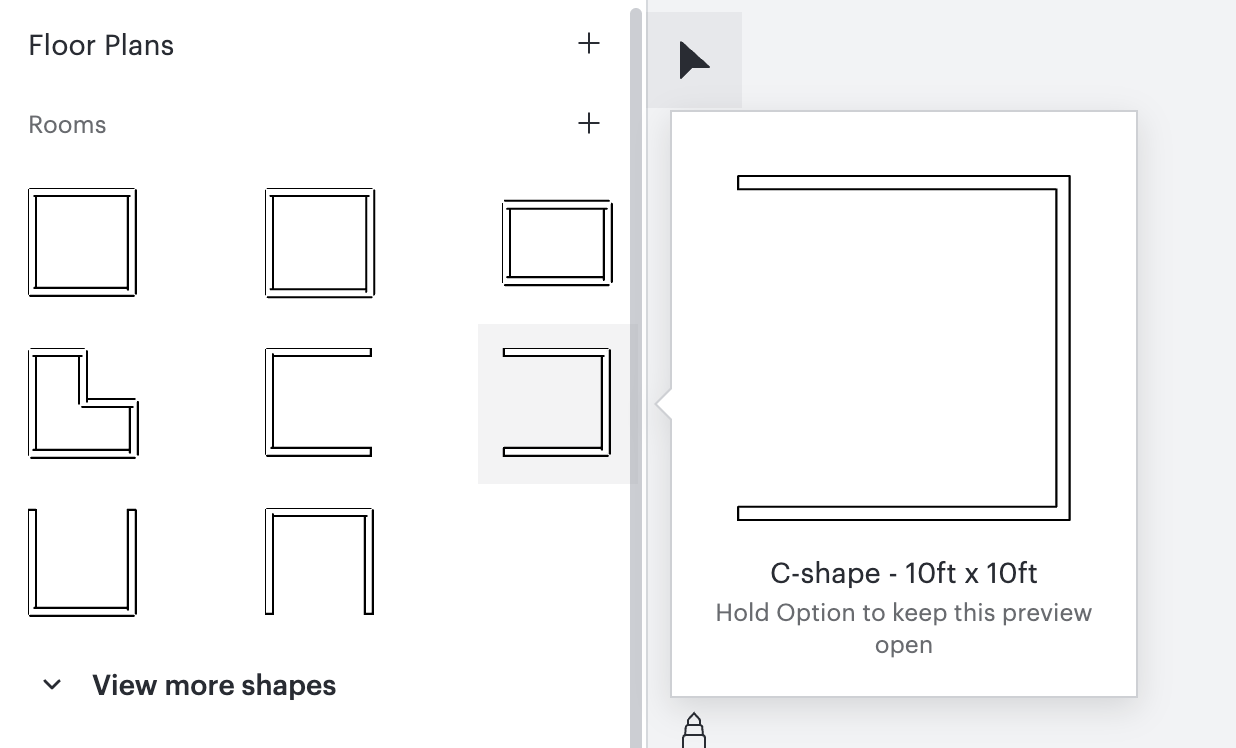

biblioteka-kształtów pokoju w-Lucidchart.png

Pokoje składają się z wielu kształtów „Ściany” i zachowują się podobnie. Aby uzyskać szczegółowe informacje na temat pracy z kształtami „Ściana”, czytaj dalej w następnej sekcji.

Ściany

Podobnie jak w przypadku pomieszczeń, możesz dodać ścianę do canvas , wybierając ją z biblioteki kształtów Ściany i przeciągając ją na canvas. Biblioteka kształtów ścian zawiera różne opcje, które można wybrać w zależności od kierunku i rozmiaru.

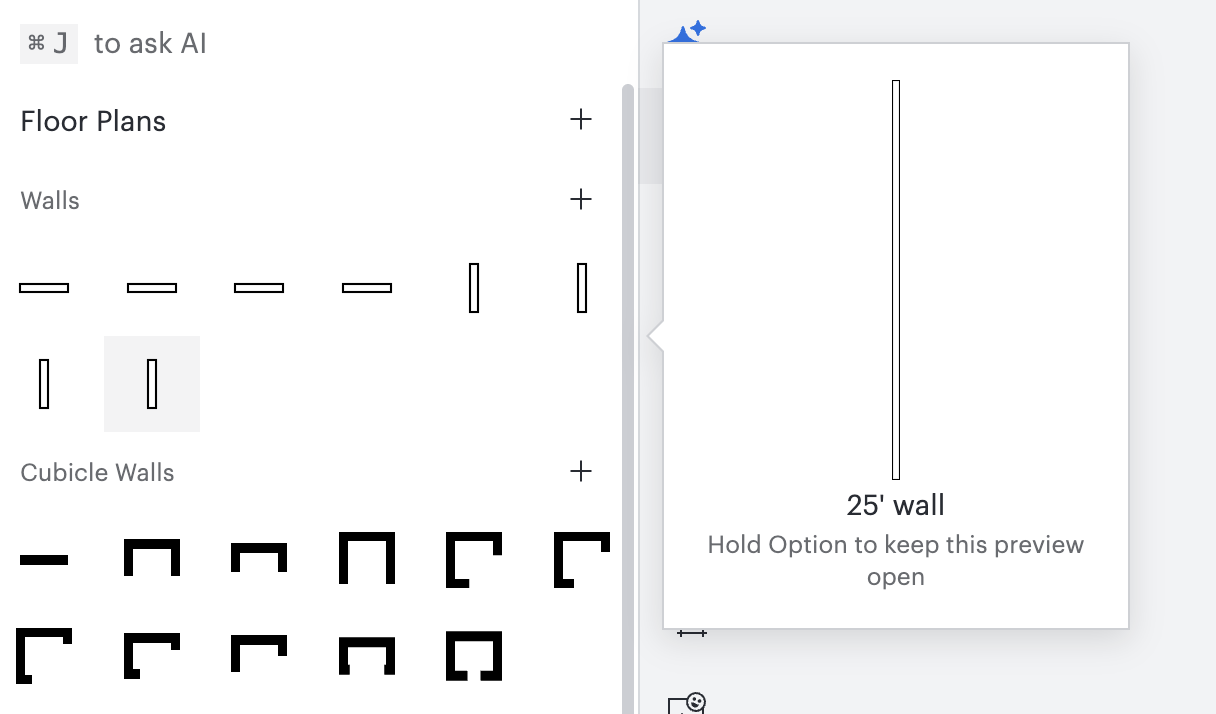

biblioteka-kształtów ścian w-Lucidchart.png

Gdy ściana znajdzie się na canvas, możesz dostosować rozmiar, kierunek i zapis pomiaru.

Zmień rozmiar lub zmień kierunek
Aby zmienić rozmiar lub kierunek ściany, kliknij fioletową kropkę na dowolnym końcu ściany i przeciągnij ją w nowe miejsce na canvas.

Dostosuj wymiary ścian
Możesz przesuwać lub ukrywać wymiary wyświetlane obok ściany, aby dopasować je do potrzeb planu piętra. Aby przenieść pomiar, kliknij i przeciągnij go w nowe miejsce – także na drugą stronę ściany.

Aby ukryć pomiar:

Kliknij prawym przyciskiem myszy ścianę na canvas.
W górnej części menu najedź kursorem na „Opcje ściany”.
Wybierz opcję Ukryj długość.

Uwaga: Gdy ściana jest połączona z inną ścianą, wymiary dotyczą tej strony ściany, na której się one pojawiają. Ściana wewnętrzna będzie miała inny wymiar niż ściana zewnętrzna.

Przymocuj ścianę do innej ściany
Pracując z pojedynczymi ścianami, możesz łączyć je ze sobą, tworząc pomieszczenia. Zaleca się to zrobić, ponieważ może to mieć wpływ na dokładność pomiarów ścian.

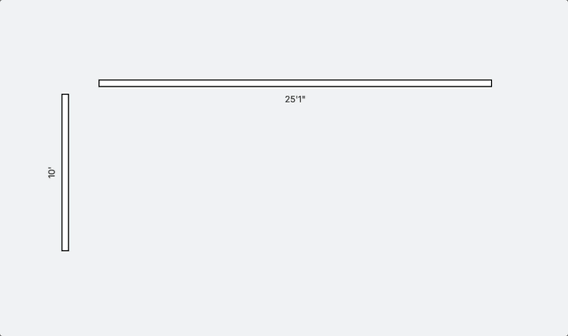

Aby dołączyć jedną ścianę do drugiej, przeciągnij róg jednej ściany nad róg drugiej. Poniżej znajdziesz przykład. Ten przykład pokazuje również, że pomiar ściany zależy od wewnętrznej lub zewnętrznej strony ściany.


Wskazówka: Jeśli masz trudności z połączeniem jednej ściany z drugą, spróbuj powiększyć ją przed przeciągnięciem ściany. Dzięki temu możesz wykonywać bardziej precyzyjne ruchy.

Drzwi i okna

Aby dodać drzwi lub okno do ściany na rzucie piętra, wykonaj następujące kroki:

Wybierz opcję z biblioteki kształtów Drzwi i Okna.
Przeciągnij zaznaczenie na ścianę.

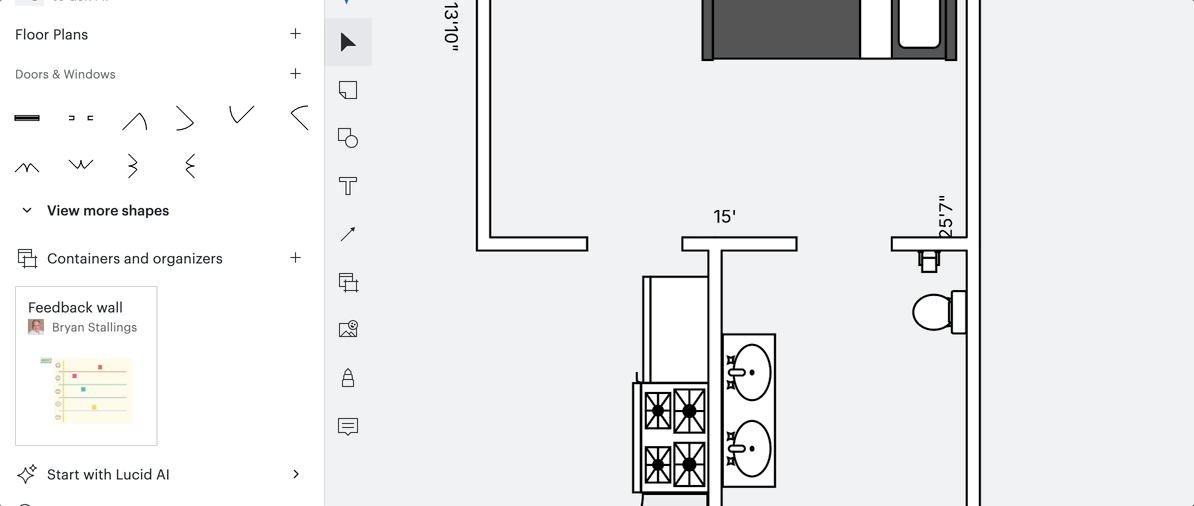

Drzwi lub okno automatycznie przyczepią się do ściany. Po przymocowaniu możesz zmienić rozmiar lub przesunąć drzwi lub okno.

Wybierając drzwi, pamiętaj, aby wybrać te, których otwór jest skierowany we właściwą stronę. Po dodaniu drzwi do ściany możesz je przenieść na drugą stronę ściany, klikając fioletowy kwadrat pośrodku kształtu drzwi i przeciągając je na drugą stronę ściany.

Przełączanie pomiędzy długością całkowitą i podzieloną
Kiedy dodajesz drzwi lub okno do ściany, możesz wybrać pokazywanie całkowitej długości całej ściany lub długości każdej jej części. Aby to zrobić:

Kliknij prawym przyciskiem myszy ścianę z drzwiami lub oknem.
W górnej części menu najedź kursorem na „Opcje ściany”.
Wybierz opcję Długość podziału lub Długość całkowita.

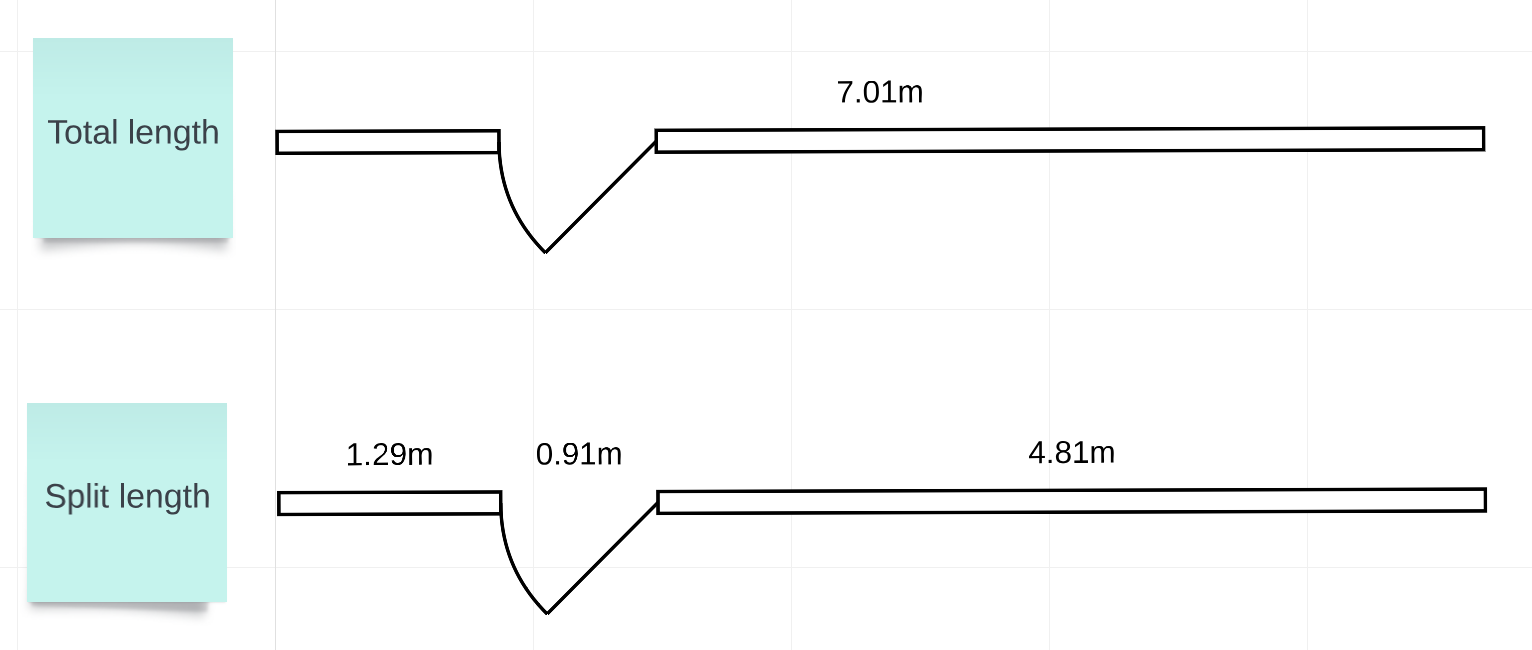

długość całkowita a długość podzielona wLucidchart-floorplans.png

Dodatkowe obiekty

Biblioteki kształtów planów pięter Lucidchart zawierają wiele dodatkowych obiektów, które możesz dodać, w tym schody, szafki, kabiny, meble, urządzenia i inne.

Dowiedz się więcej: Jeśli nie znajdziesz konkretnego kształtu planu piętra, którego szukasz, możesz dodać go jako kształt niestandardowy. Aby uzyskać więcej informacji, zapoznaj się z naszymi bibliotekami kształtów w artykule Lucidchart .

Użyj narzędzia skali

Gdy otworzysz jedną lub więcej dostępnych bibliotek kształtów rzutów pięter, w lewym dolnym rogu obszaru roboczego automatycznie pojawi się narzędzie skalowania. Kliknij ikonę koła zębatego, aby wyświetlić lub ukryć pełny pasek narzędzi. To narzędzie służy wyłącznie do celów budowlanych — nie pojawi się w wyeksportowanej wersji planu piętra.

Użyj tego narzędzia, aby ustawić skalę planu piętra i zmienić jednostki miary. W miarę wprowadzania zmian w opcjach narzędzia skalowania rozmiar dokumentu Lucidchart zostanie odpowiednio dostosowany.

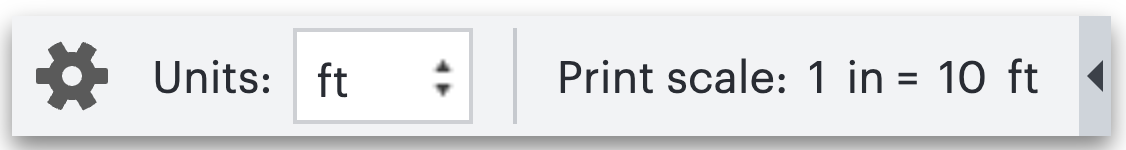

narzędzie do skalowania w-Lucidchart.png

Dowiedz się więcej: Aby uzyskać bardziej szczegółowy przykład wpływu zmiany wymiarów skali na dokument Lucidchart, zapoznaj się z przykładem we wskazówce nr 7 tego wpisu w społeczności.

Dodaj kształt „Skala”.

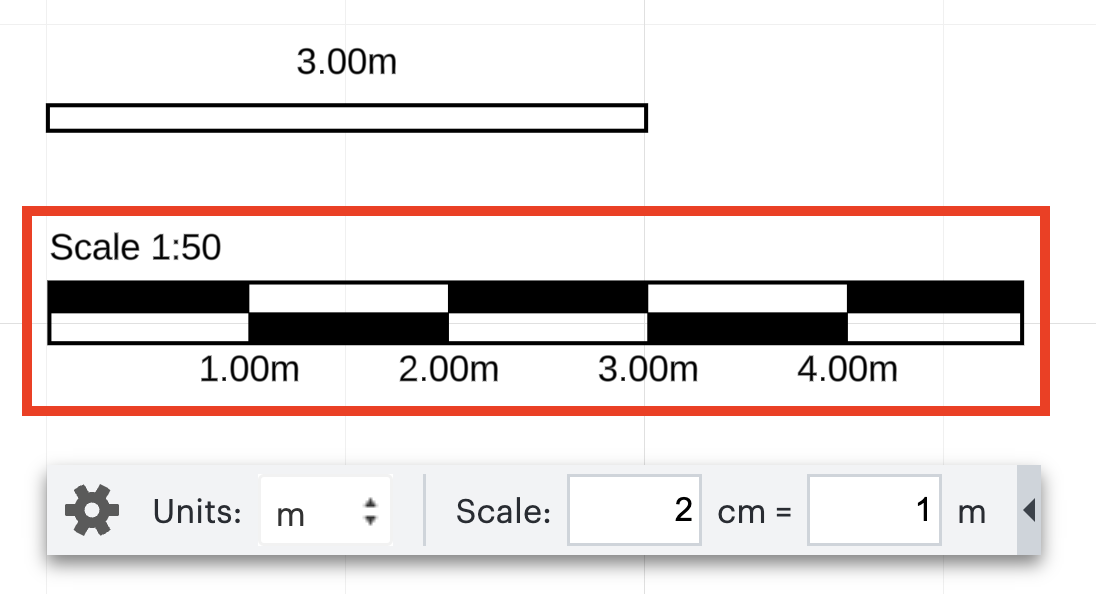

Aby dodać skalę wyświetlaną w wyeksportowanej wersji planu piętra lub użyć jej jako punktu odniesienia podczas tworzenia planu piętra, dodaj kształt „Skala” znajdujący się w bibliotece kształtów Pomiarów. W miarę dostosowywania narzędzia skalowania z poprzedniej sekcji kształt ten zostanie automatycznie dostosowany.


Zasoby

Aby dowiedzieć się więcej o tej funkcji, zapoznaj się z dodatkowymi zasobami poniżej. Zasób ten jest dostępny wyłącznie w języku angielskim.

Posty społeczności
Wskazówki dotyczące tworzenia planu piętra w Lucidchart 🚧

Najczęściej zadawane pytania

Czy mogę zmienić grubość ścian na rzucie piętra?
NIE. Grubość ścian w planach pięter Lucidchart jest statyczna i nie można jej zmienić.

Czy mogę ręcznie wpisać określone wymiary dla kształtu rzutu piętra?
NIE. Nie ma możliwości określenia wymiarów kształtu rzutu piętra. Można jednak w ramach obejścia dodać niestandardowy kształt o niestandardowych wymiarach .

Czy mogę wpisać niestandardowe wymiary do wymiarów ścian?
Nie. Wymiary ścian są wypełniane automatycznie na podstawie skali dokumentu i rozmiaru ściany. Aby obejść ten problem, ukryj pomiar i dodaj pole tekstowe z niestandardowym pomiarem.

Czy mogę zaimportować edytowalny plan piętra z istniejącego pliku?
NIE. Aby przyspieszyć proces odtwarzania planu piętra w Lucidchart, możesz wstawić obraz istniejącego planu piętra i użyć warstw w Lucidchart, aby na nim narysować, postępując zgodnie z instrukcjami zawartymi w tym poście społeczności.
