Użyj importu CSV Lucidchart dla diagramów procesów, aby szybko tworzyć schematy blokowe ze zbioru danych. W tym artykule opisano etapy formatowania danych i importowania ich w celu wygenerowania diagramu.

Jest to funkcja eksperymentalna. Niektóre funkcje mogą nie działać zgodnie z oczekiwaniami.

Bezpłatny	Indywidualny	Zespół	Przedsiębiorstwo	FedRAMP

Skonfiguruj dane

Przed zaimportowaniem danych plik CSV musi spełniać następujące wymagania:

Zawiera wszystkie wymagane kolumny.
Każdy wiersz ma unikalny identyfikator.
Używane są tylko obsługiwane kształty .
Kształty i biblioteki kształtów są poprawnie pisane i pisane wielkimi literami.

Wskazówka: aby wyświetlić przykład prawidłowo sformatowanych danych, kliknij tutaj i pobierz przykładowy plik .csv.

Przykład

Czytając poniższe sekcje, odwołuj się do tego przykładu, aby zobaczyć, jak działa prawidłowe formatowanie.

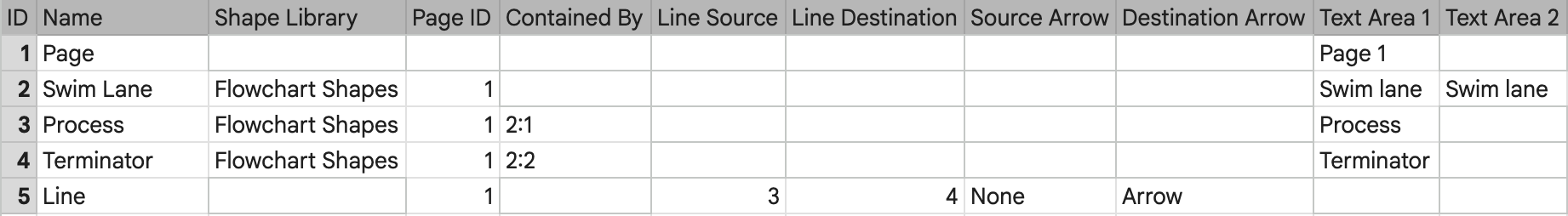

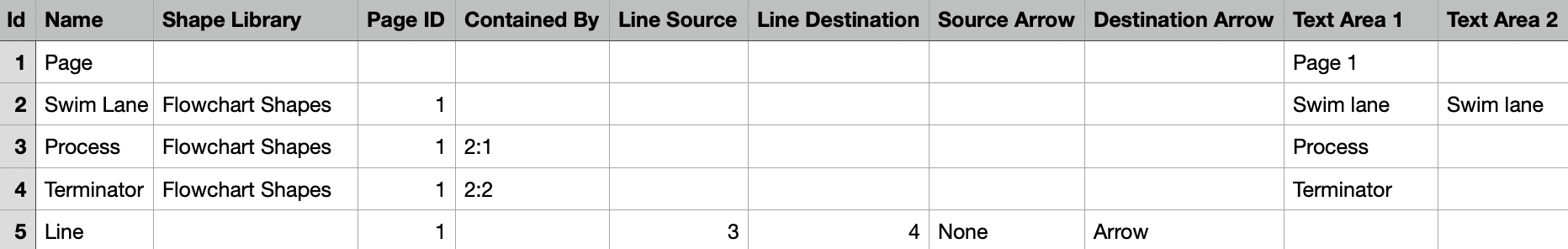

Wejście

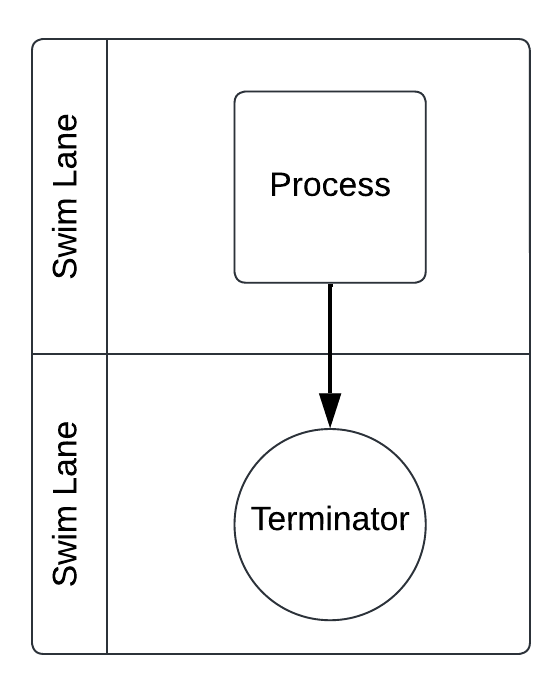

Wyjście

Wymagane kolumny

Podczas formatowania pliku CSV wymagane są następujące kolumny:

Identyfikator
Imię
Biblioteka kształtów
Identyfikator strony
Zawarte przez
Obszar tekstowy 1

Więcej informacji na temat każdej z tych kolumn można znaleźć w poniższych sekcjach.

ID
Każdy wiersz w pliku wymaga unikalnego identyfikatora. Zaleca się zacząć od „1” i liczyć w każdym nowym rzędzie.

Nazwa
Ta kolumna służy do identyfikacji typu importowanego obiektu. Oto typy, które możesz uwzględnić:

Strona
Linia
Obsługiwane kształty
- W przypadku kształtów należy wpisać nazwę każdej unikalnej opcji kształtu, np. „Proces” lub „Tor pływania”. W poniższej sekcji znajdziesz listę obsługiwanych kształtów.

Biblioteka kształtów
Każdy obsługiwany kształt zawarty w pliku musi zawierać nazwę swojej biblioteki kształtów. Większość obsługiwanych kształtów pochodzi z biblioteki „Flowchart Shapes”.

Identyfikator strony
Każdy kształt i linia musi wskazywać unikalny identyfikator numeru strony, na którym się znajduje. Zobacz powyższy przykład wskazujący, że wszystkie obiekty znajdują się na Stronie 1.

Zawarte przez
Chociaż kolumna „Zawarte przez” jest wymaganą kolumną, wypełnia dane tylko dla kształtów znajdujących się wewnątrz kształtów kontenera, takich jak tor do pływania.

W przypadku kontenerów podstawowych ta kolumna zawiera tylko identyfikator kształtu kontenera. W przypadku torów pływania kolumna wyświetla najpierw identyfikator kształtu toru pływania, po którym następuje dwukropek (:) i wiersz toru pływania, w którym pojawia się ten kształt.

W powyższym przykładzie „2:1” wskazuje, że kształt „Proces” znajduje się w pierwszym rzędzie toru pływania (identyfikator nr 2), a „2:2” oznacza, że kształt „Terminator” znajduje się w obrębie drugi rząd toru do pływania.

Obszar tekstowy 1
Chociaż ta kolumna jest wymagana, musi zawierać dane tylko wtedy, gdy element w zestawie danych zawiera tekst. W przypadku stron ta kolumna jest używana jako tytuł strony. W przypadku kształtów i linii ta kolumna służy do wskazania tekstu w kształcie lub na linii.

Opcjonalne kolumny

Kolumny wymienione poniżej są opcjonalne podczas konfigurowania danych do importu diagramu procesu:

Źródło liniowe
Miejsce docelowe linii
Strzałka źródłowa
Strzałka docelowa
Obszar tekstowy [n]

Więcej informacji na temat każdej z tych kolumn można znaleźć w poniższych sekcjach.

Źródło linii/miejsce docelowe linii
Ta kolumna jest niezbędna w przypadku wszystkich wierszy „Linia” w zestawie danych i powinna zawierać identyfikator kształtu, z którego rozpoczyna się linia, oraz identyfikator miejsca, w którym linia się kończy. Jeśli linia nie kończy się na kształcie, kolumnę tę należy pozostawić pustą.

Strzałka źródłowa/strzałka docelowa
Ta kolumna jest niezbędna w przypadku wszystkich wierszy „Linia” w zestawie danych i powinna zawierać jedną z następujących opcji:

Brak
Strzałka
Otwórz strzałkę
Pusta strzała

Wskazuje styl punktu końcowego linii u źródła i miejsca docelowego.

Obszar tekstowy [n]
Jeśli kształt lub linia zawiera wiele obszarów tekstowych, kolumna ta powinna zawierać te fragmenty tekstu. Zbiór danych może zawierać dowolną liczbę kolumn „Obszar tekstowy”.

Obsługiwane kształty

Import diagramu procesu obsługuje strony, linie i wybrane kształty z biblioteki „Kształty schematu blokowego”. Obsługiwane są następujące kształty:

Tor pływacki
- Do importu obsługiwane są tylko poziome tory pływackie, ale można je ręcznie dostosować na obszarze roboczym.
Proces
Decyzja
Terminator
Dokument
Przygotowanie
Dane (I/O)
Baza danych
Opóźnienie
Złącze
Lub
Wyświetlacz
Notatka

Obsługiwane są także linie łączące kształty wymienione powyżej.

Uwaga: Import będzie działać poprawnie tylko wtedy, gdy nazwa kształtu i biblioteki kształtów będzie wyglądać dokładnie tak, jak powyżej, łącznie z wielkimi literami.

Importuj dane

Po prawidłowym sformatowaniu danych zaimportuj diagram procesu do Lucidchart, wykonując następujące kroki:

Otwórz dokument Lucidchart.
Kliknij opcję Importuj dane u dołu panelu Kształty po lewej stronie.
Wybierz Diagram procesu z menu nawigacyjnego po lewej stronie wyświetlonego panelu.
Kliknij opcję Importuj swoje dane.
Wybierz plik(i) CSV ze swojego urządzenia.
Kliknij opcję Importuj.

Diagram procesu pojawi się w dokumencie Lucidchart.

Najczęściej zadawane pytania

Czy mogę wskazać, jaki styl tekstu i kształtu chcę mieć na diagramie procesu w pliku CSV?
NIE. Nie ma możliwości dodania stylu i formatowania, np. czcionki i koloru, do pliku CSV.

Dlaczego mój diagram nie wygląda dokładnie tak, jak oczekiwałem?
Lucidchart zinterpretuje dane, aby diagram był jak najbardziej logiczny, ale w niektórych przypadkach, szczególnie w przypadku złożonych zbiorów danych, możesz zauważyć nakładające się linie, kształty lub tekst. W takich przypadkach możesz ręcznie dostosować obiekty na canvas , jeśli zajdzie taka potrzeba.
