Dzięki modelowaniu kosztów AWS możesz szybko dodawać informacje o kosztach AWS do diagramów Lucidchart,aby podejmować lepsze decyzje dotyczące architektury i usprawnić proces zatwierdzania finansowego. Przeczytaj ten artykuł, aby dowiedzieć się więcej.
Funkcja ta jest dostępna dla wszystkich bibliotek kształtów AWS w edytorze Lucidchart i może być udostępniana wyłącznie użytkownikom posiadającym licencję Lucidscale Creator oraz licencję Lucidchart lub użytkownikom mającym dostęp do Akcelerator Chmury. Ceny pochodzą bezpośrednio z API cennika AWS. Lucid codziennie aktualizuje te ceny, aby mieć pewność, że są aktualne.
Modelowanie kosztów dostępu
Aby uzyskać dostęp do modelowania kosztów w Lucidchart, musisz dodać bibliotekę kształtów AWS Architecture, a następnie dodać do nich koszt. Czytaj dalej, aby dowiedzieć się więcej.
Dodaj bibliotekę kształtów architektury AWS
Aby dodać bibliotekę kształtów architektury AWS do dokumentu, wykonaj następujące kroki:
- Otwórz dokument Lucidchart.
- Kliknij Więcej kształtów w dolnej części menu Kształt, znajdującego się po lewej stronie edytora.
-
Zaznacz pole po lewej stronie „AWS”.
- W razie potrzeby odznacz biblioteki w tej kategorii.
- Kliknij Użyj wybranych kształtów.
Dodaj koszt do kształtów AWS

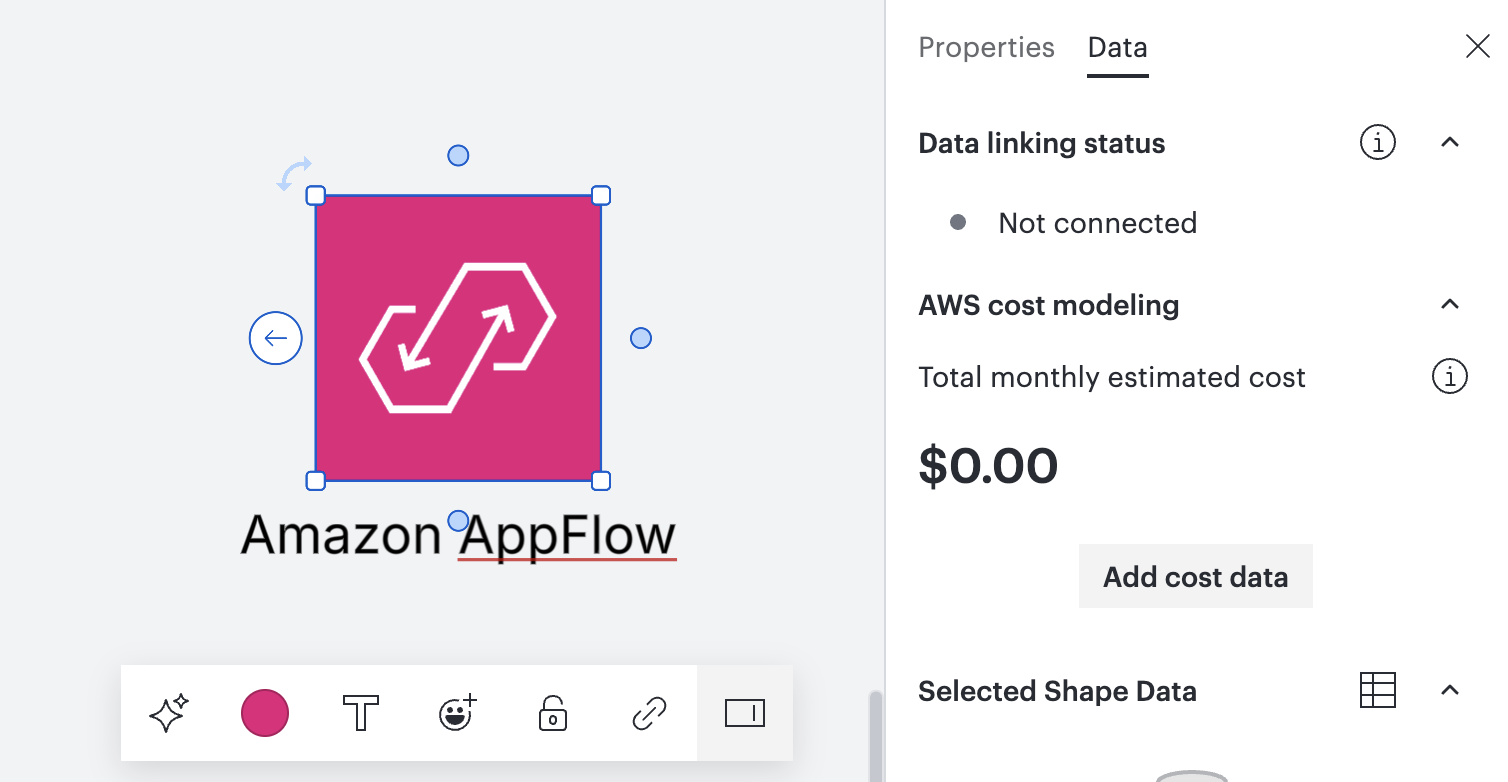

Aby dodać koszt do kształtu architektury AWS, wykonaj następujące kroki:
- Przeciągnij kształt z biblioteki kształtów AWS Architecture na obszar roboczy.
- Otwórz prawy panel.
- Wybierz zakładkę Data .
- Kliknij opcję Dodaj dane o kosztach w sekcji „Modelowanie kosztów AWS”.
Alternatywnie możesz kliknąć prawym przyciskiem myszy kształt z biblioteki kształtów architektury AWS i wybrać opcję Dodaj dane kosztowe AWS.
Oblicz koszt usług wspomagających
Obliczanie kosztu danego zasobu obejmuje zazwyczaj dwa kroki: (1) wybranie odpowiedniego SKU oraz (2) skonfigurowanie rabatu, modelu cenowego i szczegółów użytkowania zasobu.
Wybierz właściwe SKU
Znalezienie odpowiedniego SKU zawsze zaczyna się od wybrania odpowiedniej usługi w zakładce usługi. Poniżej znajduje się lista wspieranych usług. W przypadku usług, które nie są obsługiwane, lub w celu oszacowania innych kosztów zewnętrznych lub różnych, możesz wybrać opcję "Niestandardowe" z listy rozwijanej usług.
Uwaga: Usługi na tej liście są zapisane w kolejności, w jakiej pojawiają się w interfejsie API cennika AWS.
Usługi wspomagane:
- AWSGlue
- AWSLambda
- AWSQueueService
- AWSSecretsManager
- AWSTransfer
- AmazonApiGateway
- AmazonAppStream
- AmazonCloudFront
- AmazonCognito
- AmazonDynamoDB
- AmazonEC2
- AmazonECS
- AmazonEFS
- AmazonES
- AmazonElastiCache
- AmazonFSx
- AmazonRDS
- AmazonRedshift
- AmazonRoute53
- AmazonS3
- AmazonSNS
- AmazonSageMaker
- AmazonStany
- AmazonTextract
- zrozumienie

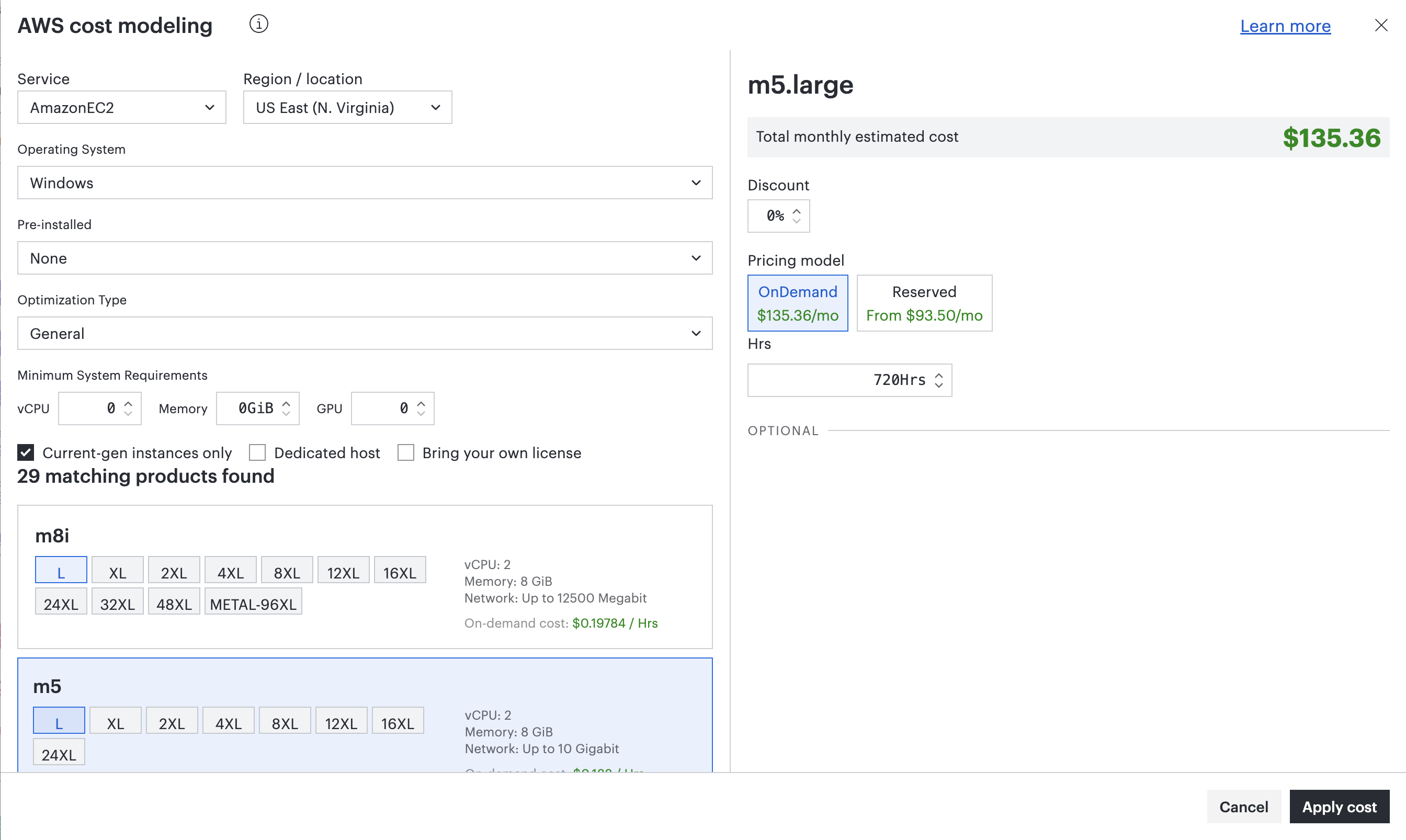

W zależności od wybranego kształtu, rozwijana lista „Usługa” może domyślnie wyświetlać odpowiednią wartość. Dodatkowo niektóre kształty będą automatycznie obejmować inne filtry oprócz domyślnego wybrania kodu SKU. Dobrym przykładem jest kształt „m5” EC2. Podczas dodawania kosztu do tego kształtu okno modalne zostanie automatycznie odfiltrowane i będzie wyświetlać tylko kody SKU z kategorii „m5”.
Użyj innych filtrów, aby zawęzić listę potencjalnych SKU i wybrać ten, który odpowiada Twoim potrzebom.
Uwaga: Wybrany przez ciebie SKU nie musi odpowiadać kształtowi, który jest wyświetlany na płótnie, choć warto użyć kształtu, który dokładnie odpowiada wybranemu SKU, aby nie wprowadzać w błąd tych, którzy będą korzystać z tworzonego diagramu. Ponadto do jednego kształtu można zastosować wiele kosztów.
Skonfiguruj szczegóły, aby obliczyć cenę

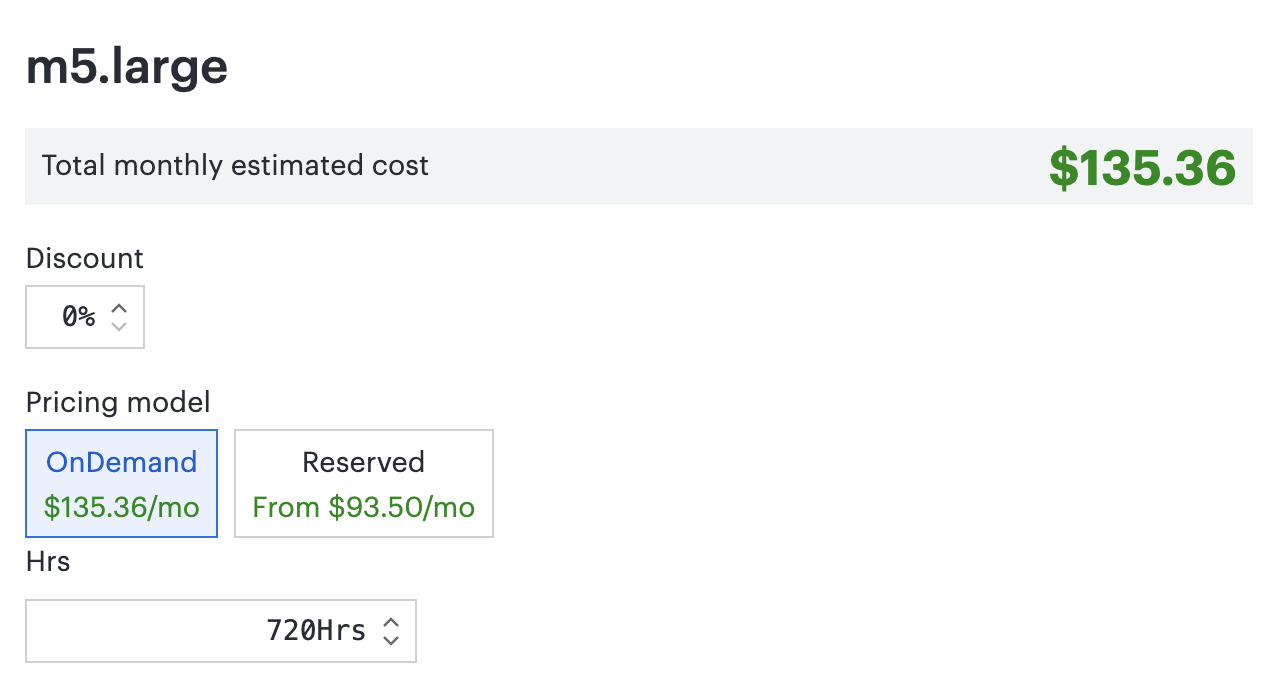

Po wybraniu SKU w lewej części modalu Calculate AWS Cost możesz skonfigurować zniżki i szczegóły użytkowania dla tego zasobu w prawej części modalu. Dostępne modele cenowe i opcje użytkowania odzwierciedlają opcje udostępniane przez AWS Price List API dla tej konkretnej usługi lub SKU.
W prawym górnym rogu modalu znajduje się szacunkowy koszt miesięczny dla jednostek SKU i szczegółów, które skonfigurowałeś.
Po zakończeniu wybierz Apply Cost w prawym dolnym rogu okna dialogowego. Spowoduje to zastosowanie kosztu do wybranego kształtu.
Aby edytować koszt zastosowany do dowolnego kształtu, wykonaj poniższe kroki:
- Wybierz kształt z zastosowanym kosztem na płótnie.
- Otwórz prawy panel.
- Wybierz zakładkę Data .

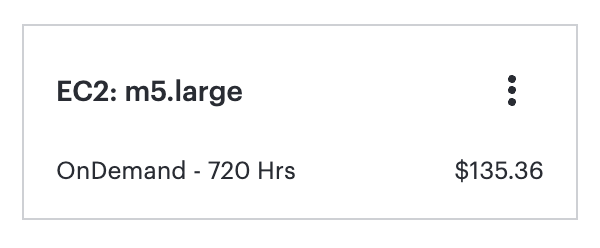

- Znajdź kartę kosztów, którą chcesz edytować, w prawym panelu w sekcji „Modelowanie kosztów AWS”.
-
Najedź kursorem na menu z trzema kropkami, aby wybrać interesującą Cię kartę kosztową.
- Kliknij Edytuj.
Uwaga: Kiedy zastosujesz koszt do danego kształtu, pozostanie on statyczny i nie będzie codziennie aktualizowany do najnowszego kosztu. Możesz uzyskać najnowszy koszt dla zasobu na istniejącym diagramie, wykonując powyższe kroki, aby edytować cenę, a następnie natychmiast wybierając Zastosuj koszt w wyskakującym okienku.
Zobacz koszt diagramu

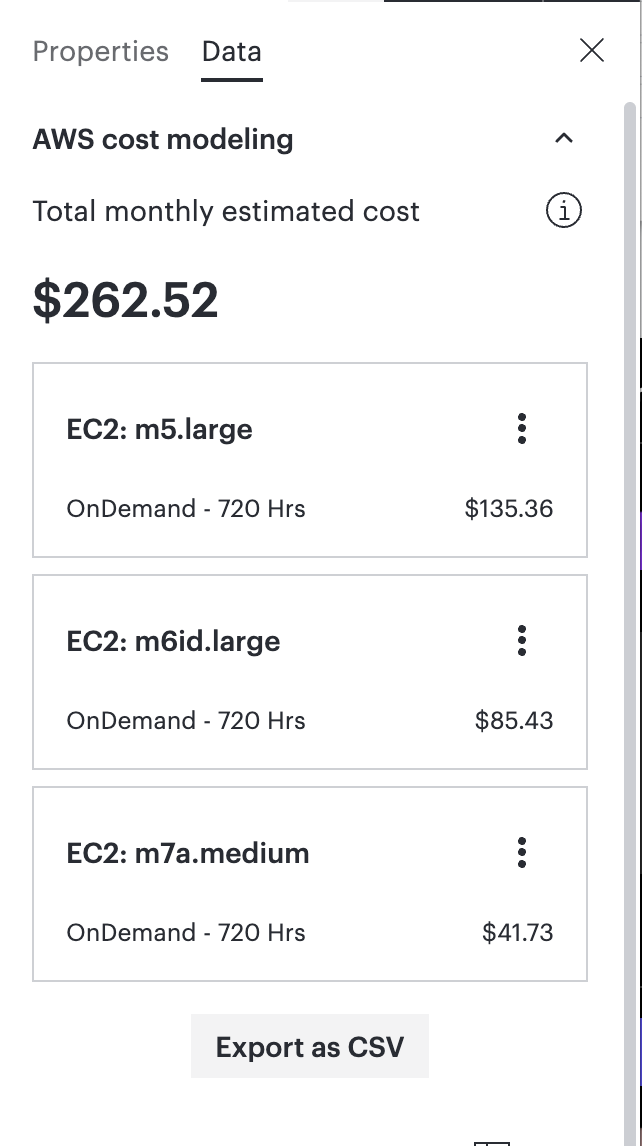

Aby zobaczyć koszt całego diagramu, wykonaj następujące kroki:
- Kliknij puste miejsce na płótnie (aby usunąć zaznaczenie wszystkich kształtów).
- Otwórz prawy panel.
- Wybierz zakładkę Data .
- Sekcja „Modelowanie kosztów AWS” będzie odzwierciedlać koszty powiązane ze wszystkimi kształtami na danej stronie.
Uwaga: Jeśli zostanie zaznaczony jeden lub więcej kształtów, w prawym panelu zostaną wyświetlone koszty związane z wybranymi kształtami.
Reguły formatowania warunkowego
Gdy koszt zostanie zastosowany do dowolnego kształtu, automatycznie zostanie zastosowana reguła formatowania warunkowego, aby wyświetlić znaczek "$" na dowolnym kształcie AWS z kosztem większym niż 0 USD/miesiąc.
Możesz dostosować tę regułę lub stworzyć inne, które lepiej pasują do danego przypadku użycia. Aby uzyskać dostęp do wartości kosztu miesięcznego zastosowanego do dowolnego kształtu, użyj klucza "AWSAMORTIZEDMONTHLYCOST". Możesz też użyć wartości "AWSUPFRONTCOST" i "AWSMONTHLYCOST", jeśli chcesz odróżnić odpowiednio koszty wstępne od powtarzających się kosztów miesięcznych.
Eksportuj zestawienie materiałów
Aby wyeksportować plik CSV zawierający wszystkie koszty związane z daną stroną, wykonaj następujące kroki:
- Kliknij w puste miejsce na płótnie (aby usunąć zaznaczenie wszystkich kształtów).
- Otwórz prawy panel.
- Wybierz zakładkę Data .
- W sekcji „Modelowanie kosztów AWS” wybierz opcję Eksportuj jako CSV.
