Gebruik cloud frames om cloud infrastructuur in Lucidchartte visualiseren

Maak een nieuw document aan met geïmporteerde cloud data

Nadat je cloud infrastructuurgegevens hebt geïmporteerd van AWS,Microsoft Azureof Google Cloud in de Lucid Data Hub, kan je de data automatisch in een diagram weergeven door deze stappen te volgen:

1. Selecteer Data hub in het navigatiemenu aan de linkerkant van de Lucid startpagina.
2. Selecteer AWS,Microsoft Azureof Google Cloud uit de opties aan de linkerkant.
3. Klik bovenaan de pagina op Nieuw document aanmaken .
4. Selecteer welke databron(nen) je wilt gebruiken.
5. Klik op Volgende rechtsonder.
6. Typ een naam voor het document.
7. Klik rechtsonder op 'Create document .

Nadat je een nieuw Lucidchart documenthebt aangemaakt, ga je door naar het volgende gedeelte om te leren hoe je cloud data aan de canvaskunt toevoegen.

Visualiseer cloud data op de canvas

Nadat cloud gegevens in een Lucidchart documentzijn geïmporteerd, kan je vorm aan de canvas toevoegen op de volgende manieren:

• cloud Agent (alleen AWS): Met de cloud Agent kun je Lucid AI gebruiken om direct een gericht AWS-infrastructuurdiagram te genereren binnen Lucidchart. Voor volledige instructies, bekijk ons Use Lucid AI's cloud Agent to build architecture diagram in Lucidchart artikel.
• Vrije vorm diagram: Voeg handmatig cloud vorm toe aan de canvas met een vrij vorm diagram, zodat je een aangepaste diagramkunt maken. Voor volledige instructies, bekijk ons Freeform-diagram met cloud infrastructuur in Lucidchart artikel.
• cloud frames: Een cloud frames is een geautomatiseerde visualisatie van jouw cloud data. JE kan meerdere weergaven binnen een cloud frames maken, waarbij elk jouw infrastructuur vanuit een ander perspectief wordt weergegeven. De rest van dit artikel bevat informatie over hoe je jouw cloud frames kunt aanpassen met weergaven en andere weergaveopties.

Voeg een cloud frames toe aan de canvas

Om een cloud frames aan een Lucidchart documenttoe te voegen, volgen we deze stappen:

1. Selecteer het icoon cloud resources in de Primaire werkbalk aan de linkerkant van de pagina.
2. Klik opcloud frames bovenaan het paneel.

Maak en beheer weergaven

Weergaven zijn de verschillende visualisaties die JE binnen deze enkele frames maakt, waardoor JE architectuur en bronnen vanuit verschillende perspectieven kan visualiseren—elk past een andere configuratie van structuur, filters en lay-outinstellingen toe op dezelfde geïmporteerde data.

Wanneer je een nieuwe documentgenereert, wordt de gerenderde infrastructuur automatisch weergegeven in de weergave "Samengevatte infrastructuur".

Schakel over naar een nieuwe weergaven

Om over te schakelen naar een nieuwe weergaven, volgt u deze stappen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. Klik in het paneel dat rechts opent op het vervolgkeuzemenu onder "Current weergaven".
3. Selecteer een nieuwe weergaven.

Maak een nieuwe weergaven aan

Om een nieuwe weergaven te maken, volgt u deze stappen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. Klik in het paneel dat rechts opent op het vervolgkeuzemenu onder "Current weergaven".

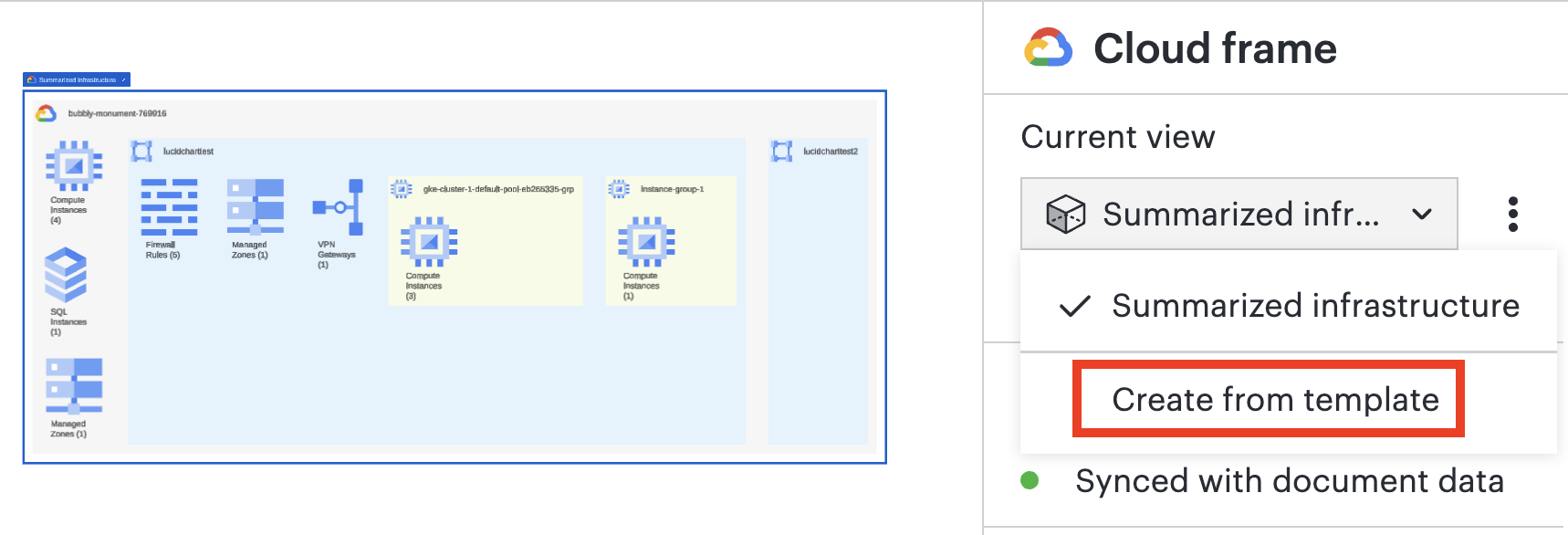

3. Selecteer Aanmaken vanuit sjabloon.

4. Selecteer een sjabloon uit de opties of klik op Overslaan, ik wil een lege weergaven linksonder.
   • Zie het sjabloon Beschikbare weergaven voor AWS, Microsoft Azure, en Google Cloud sectie hieronder voor meer informatie over sjabloon.
   • Zie de sectie Manual layout weergaven hieronder voor meer informatie over het beginnen met een blanco weergaven.
5. Als je een sjabloon hebt gekozen, klik dan rechtsonder op Genereren .

Beheer een bestaande weergaven

Om verschillende instellingen voor een bestaande weergaven te openen, volgt u deze stappen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. Klik in het paneel dat rechts opent op het driepunt-icoon rechts van het dropdownmenu "Current weergaven".
3. Selecteer een van de volgende opties:
   • Hernoem de weergaven.
   • Dupliceer de weergaven met automatische of handmatige layout.
   • Exporteer configuratie voor de huidige weergaven of alle weergaven.
   • Importeer weergaven-configuraties uit een JSON-bestand.
   • Change vormbibliotheek.
   • Verwijder de weergaven.

Beschikbare weergaven sjabloon voor AWS, Microsoft Azure, en Google Cloud

Handmatige layout weergaven

Handmatige layoutweergaven stellen je in staat toegang te krijgen tot een layout waarin je controle hebt over de plaatsing van de vorm en handmatig kan wijzigen. Om containers en bronnen aan de canvastoe te voegen, klik en sleep je ze van het cloud bronnenpaneel aan de linkerkant naar de canvas.

Pas aan hoe cloud infrastructuur eruitziet in Lucidchart

weergaven bronnen

Om alle resourcetypes die door Lucid worden ondersteund te weergaven, selecteer je het pictogram cloud resources in de Pritee-werkbalk aan de linkerkant van de pagina. Gebruik de zoekbalk om een specifiek type bron in deze lijst te openen.

Toon of verberg bronnen op het canvas

Om te bepalen welke bronnen zichtbaar zijn op de canvas, volgen we deze stappen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. In het paneel dat rechts opent, scroll naar de sectie "Resource visibility".
3. Gebruik het selectievakje naast een resourcetype om alle resources van dat type in de huidige weergaven te tonen of te verbergen.
   • Selecteer een type hulpbron om Individuele bronnen te tonen of te verbergen.

Toon lijnen tussen bronnen

cloud infrastructure-lijnen vertegenwoordigen de relatie tussen middelen op basis van bronmetadata. Om lijnen zichtbaarheid aan of uit te zetten, volgt u deze stappen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. Klik in het paneel dat rechts opent op Layout onder het dropdownmenu "Current weergaven".
3. Vink de vak rechts van een lijnencategorie aan of uit het vinkje om de zichtbaarheid aan te zetten.
   • Klik op de pijl links van elke lijnencategorie om zichtbaarheid voor specifieke lijnentypes uit te schakelen.
   • Pas de stijl aan voor elk lijnentype door erop te klikken.

weergaven vorm metadata

Selecteer een Individueel-bron op de canvas om het datapaneel aan de rechterkant van de canvaste openen. Selecteer in dit paneel Data onder de resourcetegel om de metadata te zien die aan die Individueel-bron hoort.

Pas de indelingsinstellingen voor bronnen aan

JE kan lay-outinstellingen toepassen op specifieke resourcetypes in een document , evenals op de containertype-resources waarin ze worden weergegeven. Om de layout-instellingen voor een container of resourcetype te bereiken, volgt u deze stappen:

1. Selecteer een container of individuele bron in de document.
2. Klik in het paneel dat rechts opent op Layout vanaf de bovenkant van het paneel.

Vanuit het Layout-paneel kun je de volgende aanpassingen maken:

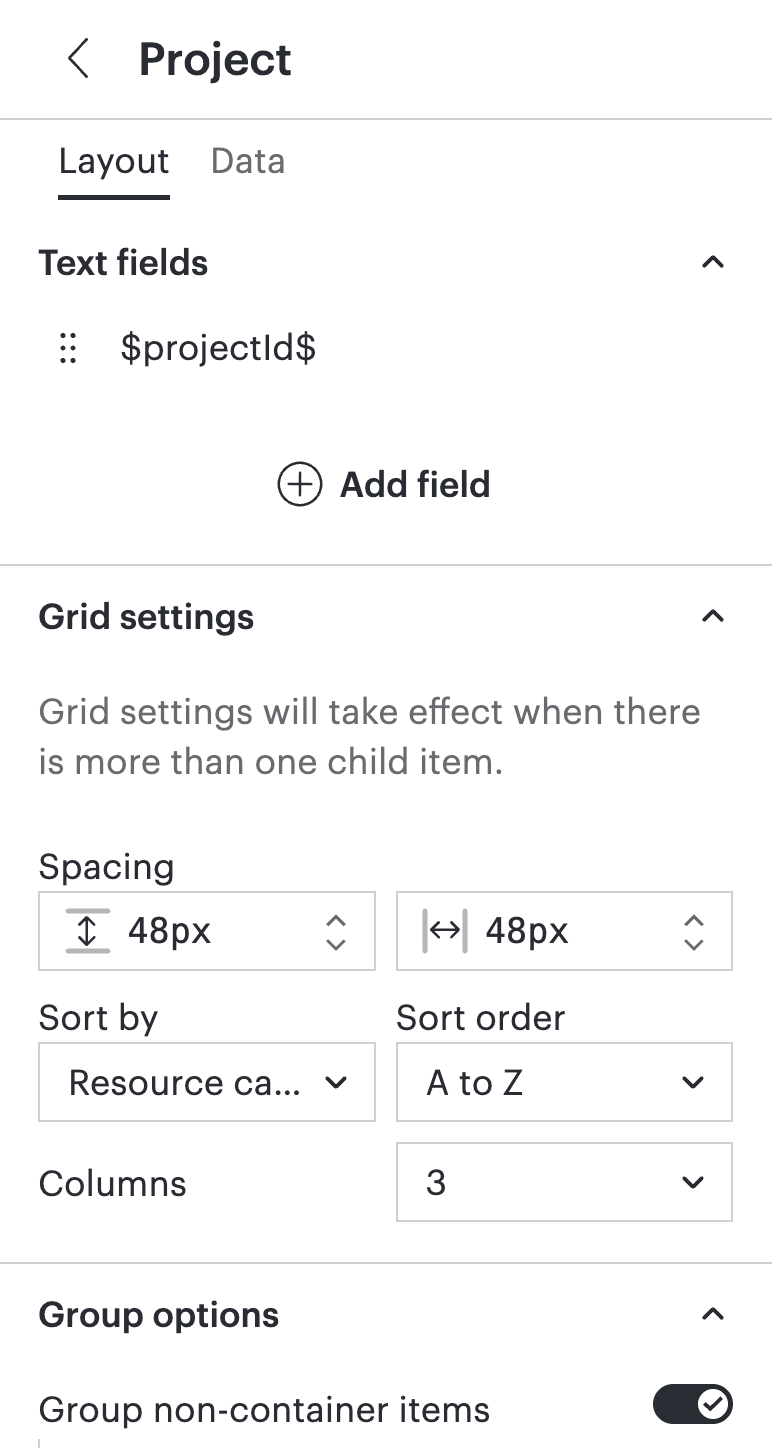

containers

• samenvouwen of uitvouwen a containers.
• Voeg tekstvelden toe of bewerk deze op.
  • Klik op het driepunt-icoon rechts van een tekstveld om het op de canvas te tonen, te verbergen of uit de containers te verwijderen. Selecteer Leeg veld verbergen om het veld te verbergen als het geen waarde heeft.
• Pas rasterinstellingen aan zoals afstand, aantal kolommen en sorterenvolgorde.
• Groepeer niet-ingesloten bronnen in een bepaald aantal kolommen.
• Groepeer bronnen op type.
• Pas de volgorde aan waarin groepen in de containers verschijnen.

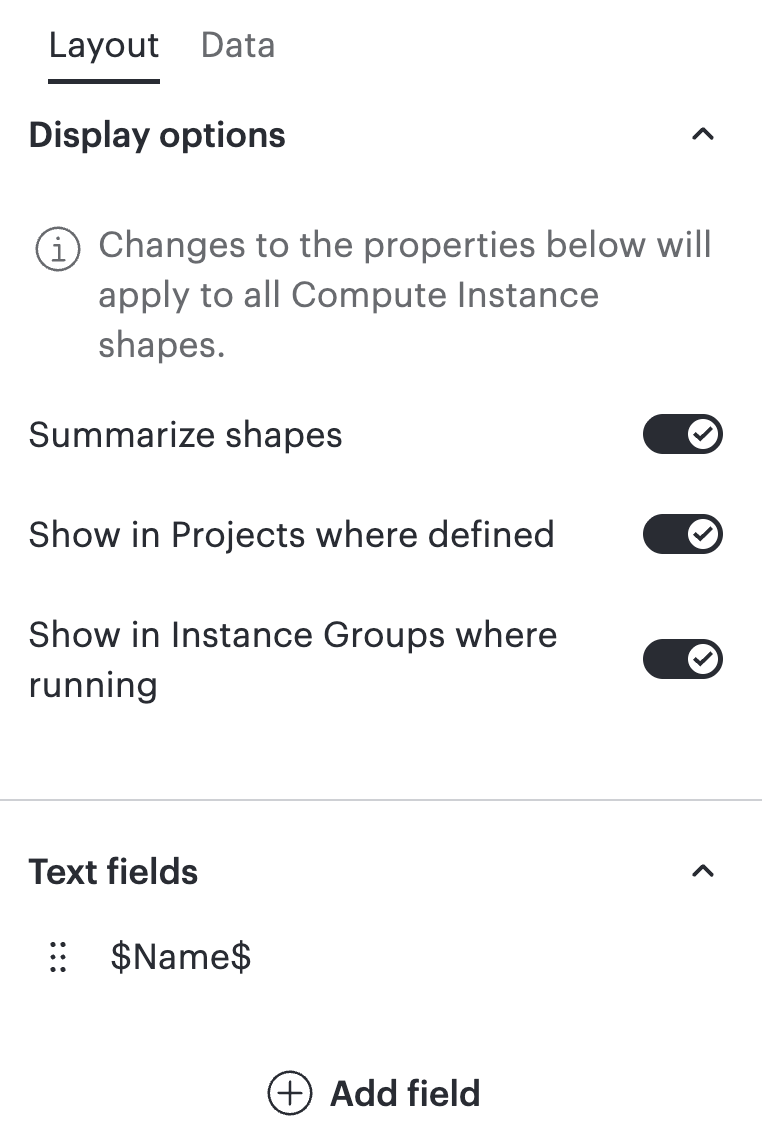

Bronnen

• Summarize vorm. Wanneer dit wordt ingeschakeld, worden middelen van hetzelfde type gecombineerd tot één vorm met een badge die het aantal samengevat Individueel-bronnen aangeeft.
• Pas de weergave-opties aan, zoals waar de bron op het diagram wordt weergegeven.
• Voeg tekstvelden toe of bewerk deze op.
  • Klik op het driepunt-icoon rechts van een tekstveld om het op het canvas te tonen, te verbergen of uit de bron te verwijderen. Selecteer Leeg veld verbergen om het veld te verbergen als het geen waarde heeft.

structuurcontrole

JE kan de organisatorische hiërarchie van cloud infrastructuur controleren door deze stappen te volgen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. Klik in het paneel dat rechts opent op Layout onder het dropdownmenu "Current weergaven".
3. Onder de sectie "structuur" kan je:
   • Klik + Groep toevoegen om containers toe te voegen aan de visuele hiërarchie van de weergaven.
   • Verwijder containers of groepen uit de hiërarchie door over de groep te bewegen en op X te klikken.

JE kan de volgende groepen toevoegen aan de hiërarchie van een documentop basis van de aanbieder:

• AWS: Accounts, regio's, VPC's, beschikbaarheidszones, beveiligingsgroepen, ECS-clusters, subnetten
• Google Cloud: Projecten, netwerken, subnetwerken, GKE-clusters, knooppuntpools, instantiegroepen
• Microsoft Azure: abonnement, Resource Groups, Virtuele Netwerken, Subnetten

Filters toepassen

weergaven filters bronnen uitsluiten die niet aan de filtercriteria voldoen. filters een container sluit ook de bronnen van die container uit.
Om nieuwe filters toe te voegen, volg je deze stappen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. Klik in het paneel dat rechts opent op Data onder het keuzemenu "Current weergaven".
3. Klik onder "filters" op Beheren filters.

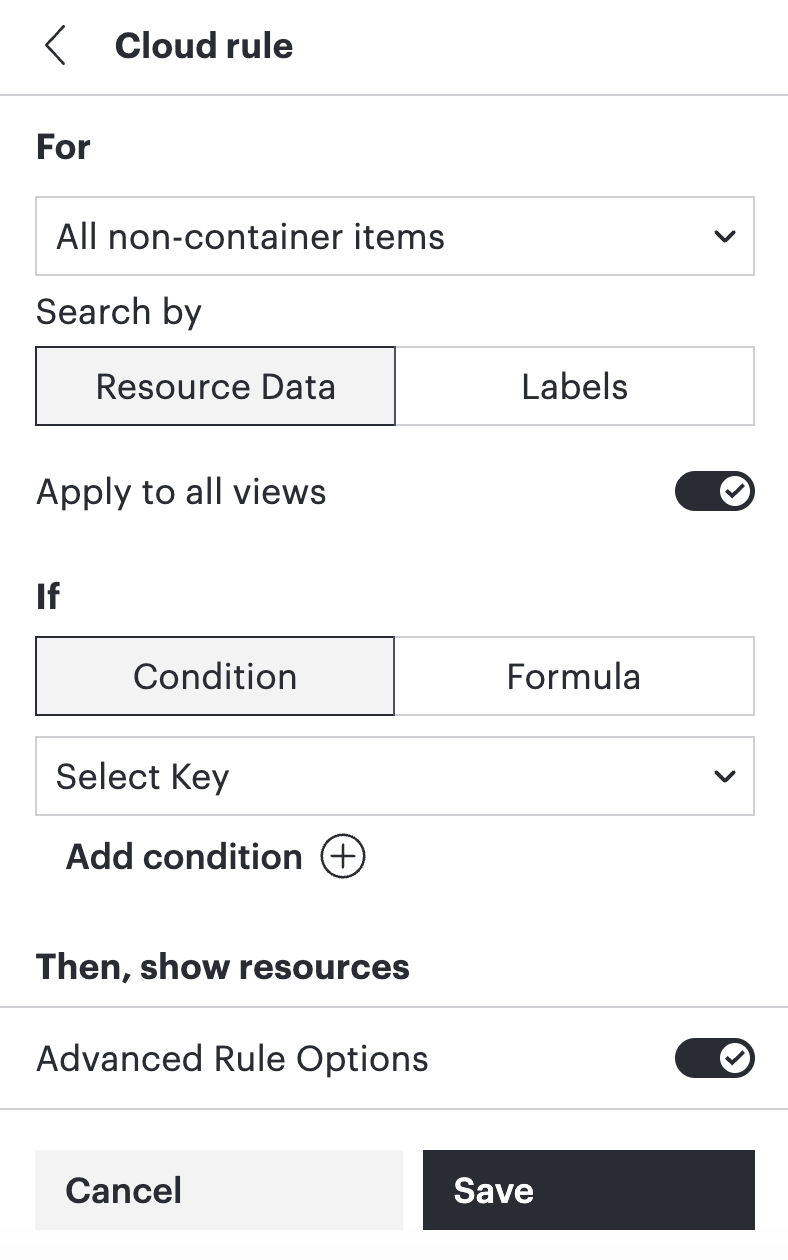

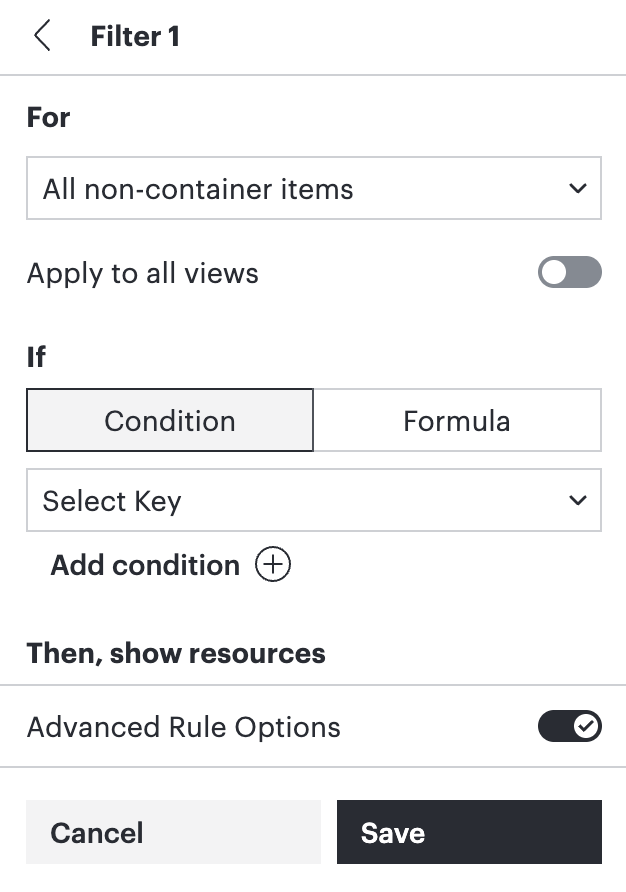

4. Klik op de regel 'Nieuwe filters aanmaken'.
5. Selecteer onder "For" welk type bron je wilt dat de filters worden toegepast.
6. Selecteer onder "Zoeken op" Resource Data of Labels om te bepalen op welke data de filter van toepassing is.
7. Optioneel kunt u "Apply to all weergaven" aanzetten om deze filters toe te passen op alle andere weergaven in de document.
8. Onder "Als" gebruik je de dropdownmenu's om de voorwaarde te bepalen of selecteer je Formule om een formule als voorwaarde te gebruiken.
   • Klik op Voorwaarde toevoegen als je meerdere voorwaarden voor de filters wilt.
9. Klik op Opslaan.

De weergaven zal zich aanpassen aan de parameters van het filter. Om filters uit te schakelen, klik je op Beheren filtersen haal je vervolgens het vak links van de naam van het filter uit.

Om bestaande filters voor alle weergaven te beheren, volgt u deze stappen:

1. Selecteer de cloud frames in jouw Lucidchart document.
2. Klik in het paneel dat rechts opent op Data onder het keuzemenu "Current weergaven".
3. Klik onder "filters" op Beheren filters.
4. Klik op het driepunt-icoon rechtsboven in een filter.
5. Vanaf hier kun je:
   • Hernoem de filters.
   • Werk de filtervoorwaarden op.
   • Dupliceer de filters naar de huidige weergaven.
   • Pas de filters toe op alle weergaven in de document.
   • Verwijder de filters.
