Gebruik een rasterindeling om content in Lucid te organiseren

Kijk: Rasterindeling in de Lucid Suite

Schakel rasterindeling in

Grid-layout organiseert content in een aanpasbaar rasterpatroon binnen frames, containers en zwembanen, waarbij de ruimte automatisch wordt aangepast wanneer content wordt toegevoegd of verwijderd. De stappen om een rasterindeling voor frames, containers en zwembanen mogelijk te maken verschillen per Lucid product. Bekijk de onderstaande secties voor stappen in Lucidchart en Lucidspark.

In Lucidchart

Om rasterindeling in Lucidchartmogelijk te maken, volg deze stappen:

1. Selecteer de rand van een Frame, containers of zwembaan op de canvas.

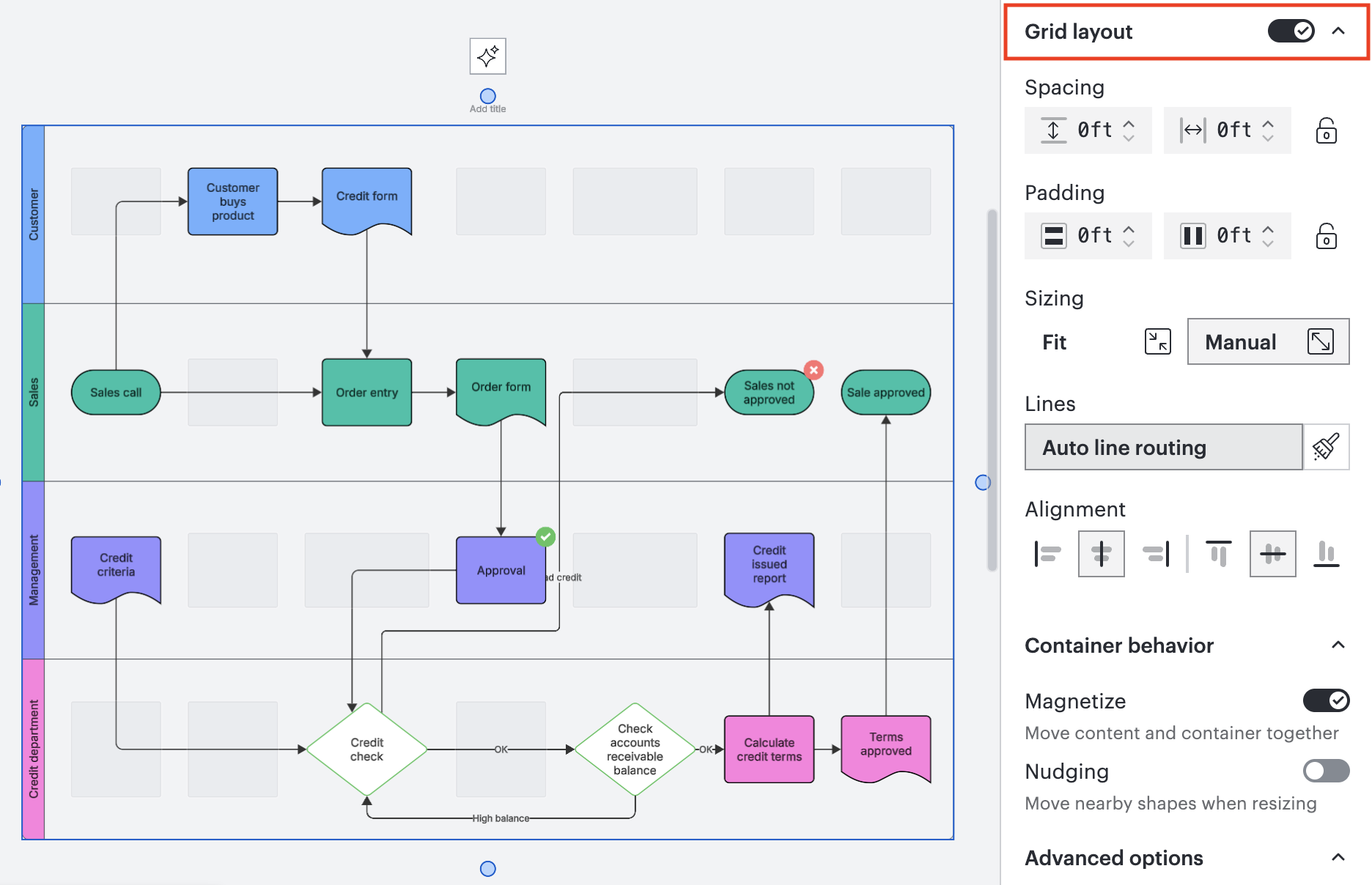

2. Schakel "Grid layout" aan vanuit het contextuele paneel rechts van het canvas.

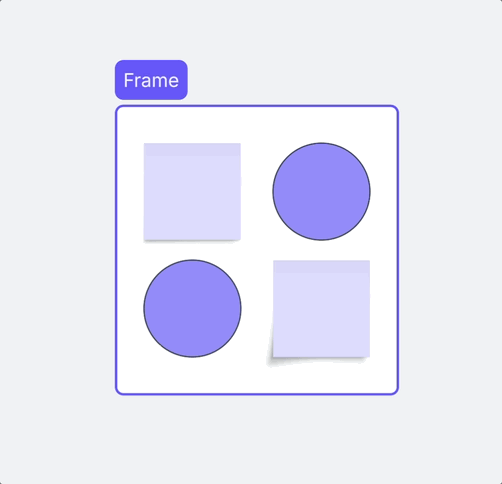

Bestaande items in de frames, containers of swimlane klikken automatisch in een rasterpatroon. Voor verdere aanpassingsmogelijkheden, bekijk de sectie 'Rasterindeling' aanpassen hieronder.

In Lucidspark

Om rasterindeling in Lucidsparkmogelijk te maken, volg deze stappen:

1. Klik op de rand van een Frame, containers of zwembaan op de whiteboards.
2. Selecteer het rasterindelingspictogram uit het contextmenu dat verschijnt.

3. Zet "Grid layout" aan.



Bestaande items in de frames, containers of swimlane worden automatisch herschikt in een rasterpatroon. Voor verdere aanpassingsmogelijkheden, bekijk de sectie 'Rasterindeling' aanpassen hieronder.

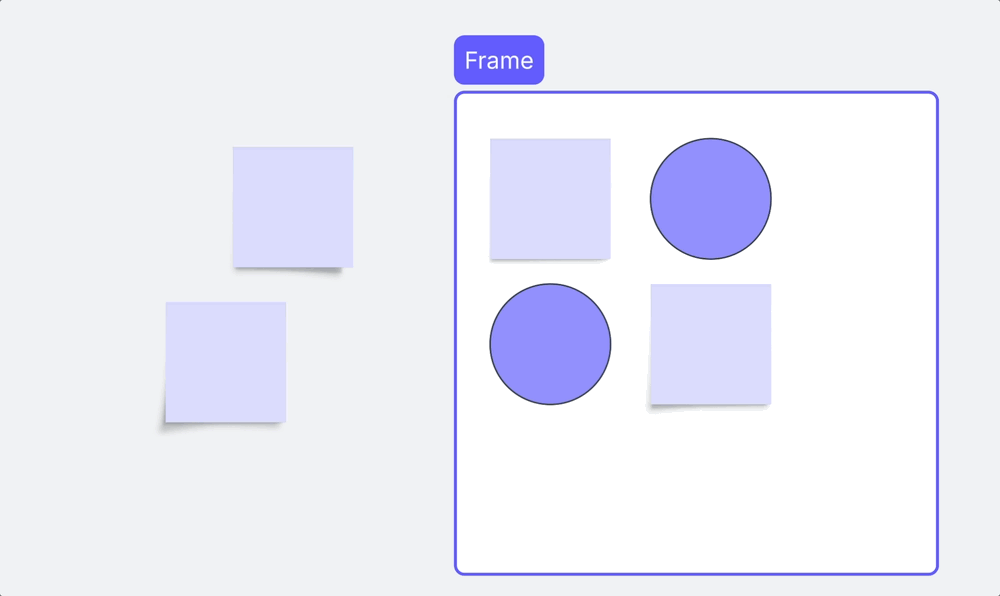

Gebruik rasterindeling met bestaande vorm

JE kan een rasterindeling inschakelen voor bestaande vormen op de canvas, zelfs als deze niet worden beperkt door frames, containers of swimlane. Volg de stappen in de vetgedrukte secties hieronder om dit in Lucidchart en Lucidsparkte doen.

In Lucidchart

1. Selecteer twee of meer vormen op de canvas.
   • Houd "Shift, verplaatsen" op jouw toetsenbord ingedrukt om meerdere objecten te selecteren.
2. Klik met de rechtermuisknop op de selectie.
3. Selecteer 'Voeg aan raster'-indeling toe vanuit de opties die verschijnen.

De vorm worden toegevoegd aan frames met een grid-indeling ingeschakeld.

In Lucidspark

1. Selecteer twee of meer vormen op de canvas.
   • Houd "Shift, verplaatsen" op jouw toetsenbord ingedrukt om meerdere objecten te selecteren.
2. Selecteer het pictogram Snel opschonen in het contextmenu dat wordt weergegeven.
3. Klik op Rasterindeling toepassen.

De vorm worden toegevoegd aan frames met een grid-indeling ingeschakeld.

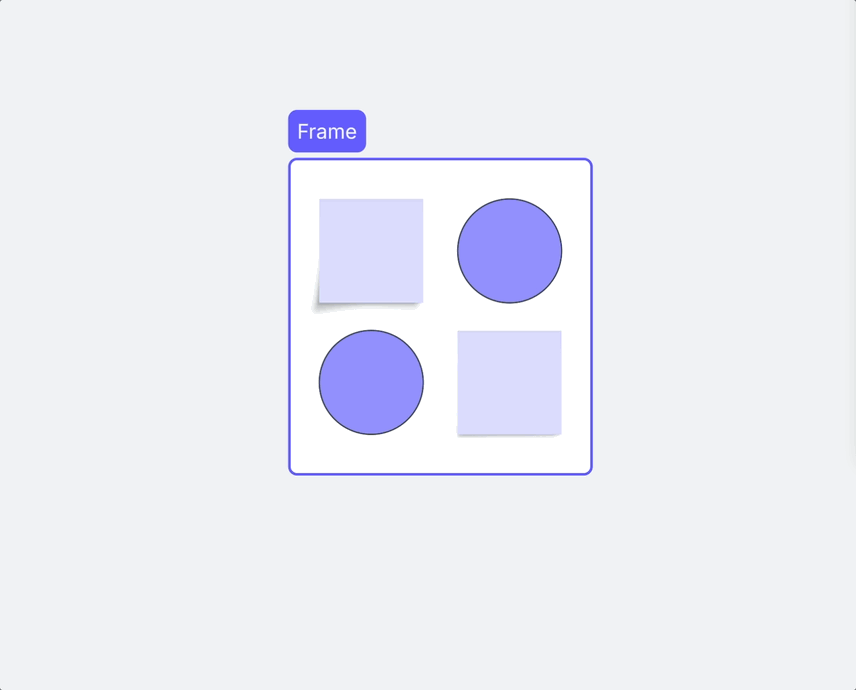

Ruim op
In zowel Lucidchart als Lucidsparkkan je een selectie vorms opruimen, wat vergelijkbaar werkt met een rasterindeling zonder de objecten in een frame, container of zwembaan te plaatsen.

Volg deze stappen om voorwerpen op de canvasop te ruimen:

1. Selecteer drie of meer vormen op de canvas.
2. bewegen over over de selectie.
3. Klik op Opruimen in de rechterbenedenhoek van de selectie.

De objecten worden gereorganiseerd in een rasterpatroon op het canvas en je hebt de mogelijkheid om de afstand tussen objecten aan te passen.

Cluster
In Lucidsparkkun je een selectie van vormen clusteren die verspreid zijn over de canvas. Deze groeperen objecten in een rasterpatroon op één plek op de canvas.

Als u objecten op de canvaswilt clusteren, volgt u de volgende stappen:

1. Selecteer drie of meer vormen op de canvas.
2. Selecteer het pictogram Snel opschonen in het contextmenu dat wordt weergegeven.
3. Klik op Cluster.

De objecten worden gereorganiseerd in een gecondenseerd rasterpatroon op het canvas.

Voeg content toe en beheer met behulp van een rasterindeling

Nadat je de rasterindeling hebt ingeschakeld, zijn er meerdere opties om content toe te voegen en te beheren. Bekijk de onderstaande secties voor meer details over het toevoegen, herschikken en uitbreiden van content.

Nieuwe inhoud toevoegen

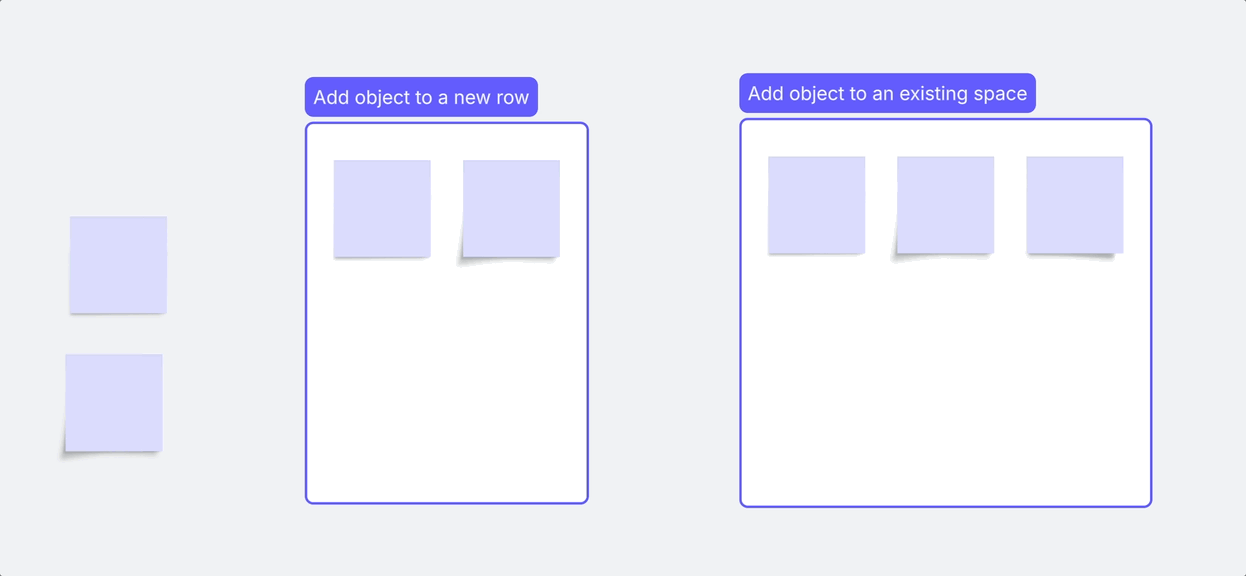

Zodra de grid-layout is ingeschakeld, voeg je nieuwe content toe door deze te slepen in de frames, containers of swimlane.

• Plaats het object op een donkere lijn om het object in een nieuwe rij of kolom in te voegen.
• Laat het object op een gearceerde dropzone vallen om het toe te voegen aan een bestaande ruimtes.

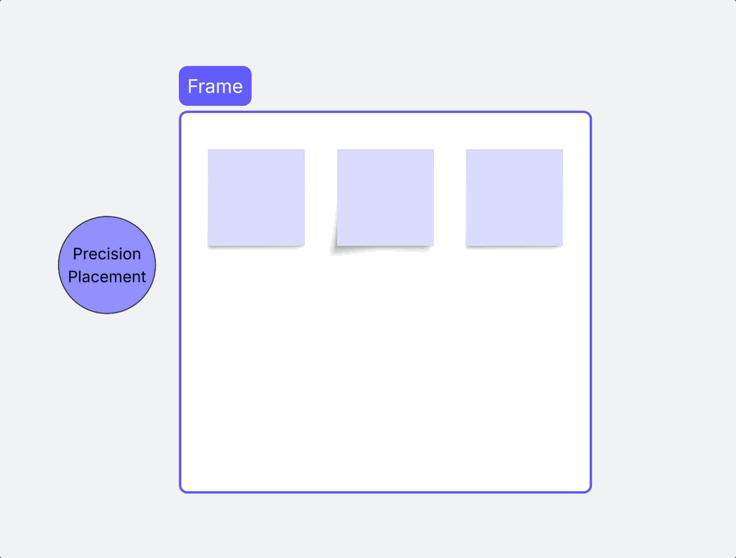

Precisieplaatsing
Om een object op een exacte plek te plaatsen in een frame, container of zwembaan met een grid layout ingeschakeld, gebruik precisieplaatsing. Hierdoor kun je het rastersnappen tijdelijk uitschakelen, zodat je een vorm precies kunt plaatsen waar je hem wilt.

Volg deze stappen om precisieplaatsing te gebruiken:

1. Selecteer een object.
2. Houd Ctrl (PC) of Command (Mac) op je toetsenbord ingedrukt en sleep het object dan op zijn plaats.

Er verschijnt een stippellijn die aangeeft aan welk raster cel of bestaand object jouw nieuwe object zal worden vastgezet. Wanneer ik het aan een bestaand object veranker, worden de twee gegroepeerd, wat betekent dat het verplaatsen van het originele object binnen de frames, containers of zwembaan automatisch het nieuwe object meebrengt.

Plaats een frames, containers of zwembaan in een andere
Voor een extra laag organisatie kun je een frames, containers of zwembaan nesten in een aparte frames, containers of zwembaan.

De geneste frames, containers of zwembaan beslaan een tegel in de lay-out, maar behoudt zijn eigen rasterinstellingen. Bijvoorbeeld, geneste containers kunnen een andere opvulling en afstand hebben dan de ouderframes waarin ze genest zijn.

Om een frames, containers of swimlane te nesten, sleep je deze binnen frames, containers of swimlane met een grid-indeling ingeschakeld.

Objecten herschikken

Als u de plaatsing van twee objecten wilt verwisselen, sleept u het ene object op het andere.

Een object over meerdere cellen spreiden

JE kan een object, frames, containers of zwembaan over meerdere cellen in een rasterraster spannen door de onderstaande stappen te volgen.

In Lucidchart

1. Selecteer het object, de frames, containers of zwembaan die je over meerdere cellen wilt verspreiden.
2. Klik op het contextpaneelpictogram in de rechterbovenhoek van de werkruimte.
3. Klik onder "Span cells" op het vervolgkeuzemenu.
4. Selecteer een optie in het vervolgkeuzemenu:
   • Neem een cel in om de vorm in één cel te laten. De vorm beslaat niet meerdere cellen, zelfs niet als het formaat wordt gewijzigd.
   • Span horizontaal om de vorm over meerdere horizontale cellen te kunnen overspannen.
   • Span verticaal om de vorm over meerdere verticale cellen te kunnen overspannen.
   • Span beide richtingen om ervoor te zorgen dat de vorm zowel horizontaal als verticaal over meerdere cellen kan worden overspannen.
5. Gebruik het pull-tabblad dat aan de randen van het object verschijnt om het in de gewenste richting te overspannen.

Het object bezet nu meerdere cellen in het rasterrooster.

In Lucidspark

1. Selecteer het object, de frames, containers of zwembaan die je over meerdere cellen wilt verspreiden.
2. Klik op het pictogram Bereikcellen op de contextwerkbalk die wordt weergegeven.
   • Als je de span-instellingen voor deze vorm eerder hebt bijgewerkt, kan het pictogram anders zijn.
3. Selecteer een optie in het paneel dat verschijnt:
   • Neem een cel in om de vorm in één cel te laten. De vorm beslaat niet meerdere cellen, zelfs niet als het formaat wordt gewijzigd.
   • Span horizontaal om de vorm over meerdere horizontale cellen te kunnen overspannen.
   • Span verticaal om de vorm over meerdere verticale cellen te kunnen overspannen.
   • Span beide richtingen om ervoor te zorgen dat de vorm zowel horizontaal als verticaal over meerdere cellen kan worden overspannen.
4. Gebruik het pull-tabblad dat aan de randen van het object verschijnt om het in de gewenste richting te overspannen.

Het object bezet nu meerdere cellen in de rasterindeling.

Passen de opties voor rasterindeling aan

Na het inschakelen van rasterindeling voor een frame, container of zwembaan, kan je de lay-out en plaatsing van elk object aanpassen. Deze opties zijn ook beschikbaar nadat je een diagram hebt gegenereerd in Lucidchart met AI.

Om toegang te krijgen tot de grid-indelingsinstellingen, volgt u deze stappen:

1. Selecteer de rand van een frame, containers of swimlane die grid-layout heeft ingeschakeld.
2. Zoek de grid-indelingsinstellingen:
   1. In Lucidchart bevinden de instellingen zich in het Contextuele Paneel dat aan de rechterkant van het canvas opent.
   2. Selecteer in Lucidspark het rasterindelingspictogram uit het contextmenu dat verschijnt.

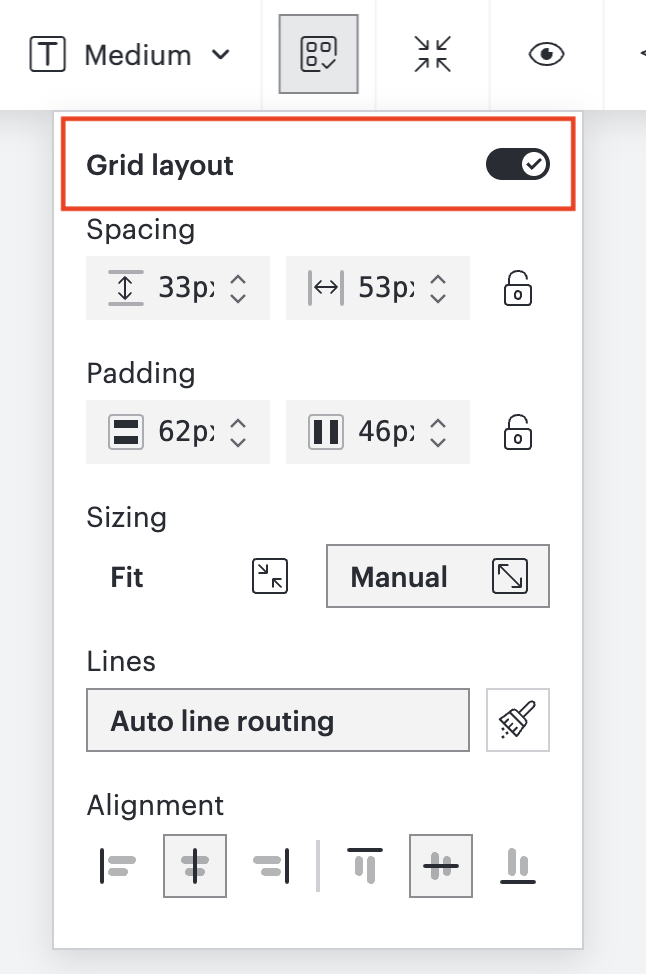

Vanuit de grid-indeling instellingen kun je het volgende aanpassen::

• Afstand/Padding: Verander hoeveel ruimte er tussen objecten is door de pijlen omhoog en omlaag te gebruiken of door een nieuwe getalwaarde in te voeren.
• Maatgrootte: Kies een maatoptie. "Fit" past automatisch de frames, containers of swimlane aan om objecten erin te passen, terwijl "Handmatig" je toelaat om de hoek handmatig te verkleinen om cellen in de rasterindeling toe te voegen of af te trekken.
• lijnen: Schakel auto lijnen routing in of uit. Autolijnen-routing is standaard ingeschakeld, waardoor lijnen in de optimale paden worden gesnapt en overlapping met andere objecten voorkomen.
  • Als je auto lijnen routing hebt uitgeschakeld, kun je een snelle, eenmalige schoonmaak uitvoeren van bestaande lijnen in jouw frames, containers of zwembaan door op het pictogram Snel opschonen lijnen te klikken .
• Uitlijning: Verander hoe objecten worden uitgelijnd in de cel waarin ze zich bevinden.


Pas handmatig de afstand tussen objecten aan

Volg deze stappen om de ruimtes tussen objecten te vergroten of te verkleinen:

1. Selecteer de rand van een Frame, containers of zwembaan op de canvas.
2. Klik en versleep de lijnen die verschijnen tussen objecten horizontaal of verticaal om ruimtes toe te voegen of te verwijderen.
   • Houd de Shift, verplaats toets op je toetsenbord ingedrukt terwijl je de lijnen versleept om de beeldverhouding vast te zetten.

Instellingen erven van een ouder- naar kindcontainers

Wanneer je een container nestt, kan je deze instellen om de lay-outinstellingen van de ouder te erven door de volgende stappen te volgen:

1. Selecteer de geneste (kind) containers.
2. Selecteer het rasterindelingspictogram in het contextmenu.
3. Klik bovenaan het verschijnende paneel op Inheriten .

Lay-outinstellingen zoals spatiëring en opvulling komen overeen met de oudercontainers. Klik op Aangepast om unieke lay-outinstellingen in te stellen voor de geneste containers.

Veelgestelde vragen

Waarom krijg ik een foutmelding als ik probeer een rasterindeling te gebruiken?
Een fout doet zich voor wanneer de grid-layout een niet-ondersteund objecttype tegenkomt. Niet-ondersteunde objecttypen zijn tabellen, tijdlijnen, organigram, visuele activiteiten, dynamische tabellen en slimme containers.
