Dependency mapping in Lucid

Visualiseer verbanden tussen kaarten

Je kunt bestaande koppelingen tussen Jira issues of Microsoft Azure DevOps work items importeren en bekijken in Lucid. Daarnaast kun je nieuwe afhankelijkheden maken die synchroniseren met Jira of Microsoft Azure DevOps door lijnen te trekken tussen kaarten of bestaande lijnen om te zetten naar afhankelijkheden.

Kaarten importeren of maken

Om te beginnen moet je Jira of Microsoft Azure DevOps Cards maken of importeren. De integraties van Lucid Cards met Jira en Microsoft Azure DevOps Cloud ondersteunen het in kaart brengen van afhankelijkheden. Om dit soort kaarten te importeren, volg je de stappen in onze Helpcentrum artikelen Lucid Cards integreren met Jira of Lucid Cards integreren met Microsoft Azure DevOps Cloud.

Nadat Jira of Microsoft Azure DevOps Cards zijn toegevoegd aan de canvas, kun je alle gekoppelde issues of werkitems zien via een pictogram onder aan de kaart.

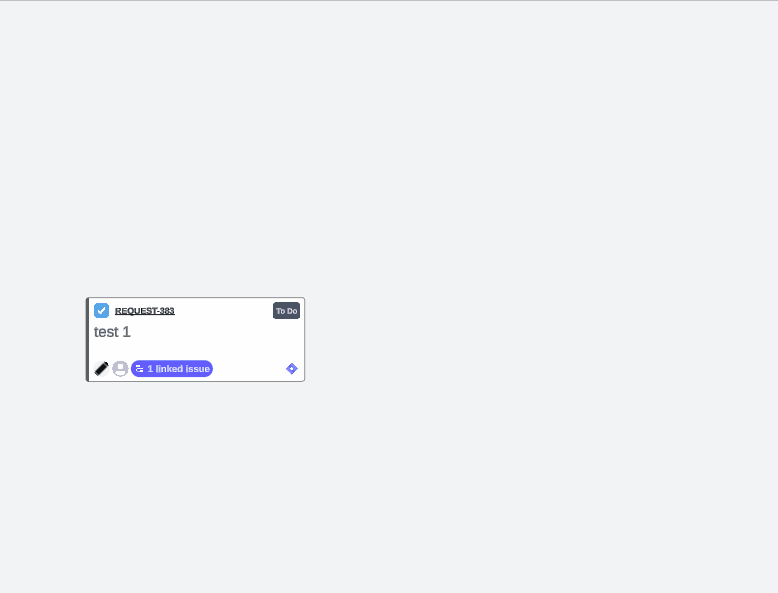

Afhankelijkheden importeren

Je kunt bestaande Jira of Microsoft Azure DevOps Cards op je canvas gebruiken om hun afhankelijkheden als kaarten te importeren. Om dit te doen:

1. Selecteer het pictogram "gekoppeld probleem" of "gekoppeld werkitem" op een Jira of Microsoft Azure DevOps kaart.
2. Klik op Importeren naast de gekoppelde issue(s) of gekoppelde werkitem(s) die je wilt importeren.


Afhankelijkheidslijnen tekenen

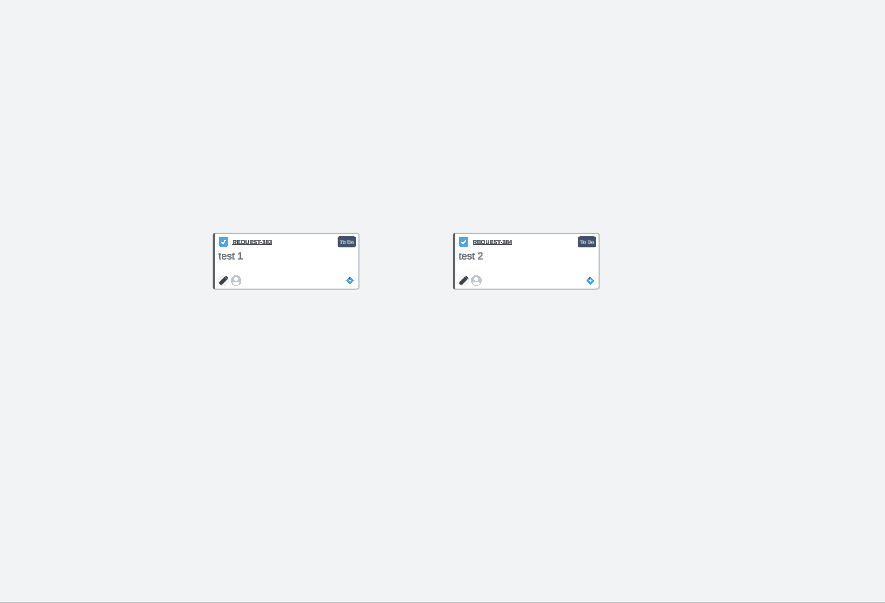

Volg deze stappen om een afhankelijkheidslijn te trekken tussen Lucid Cards:

1. Open een Lucidspark-whiteboard.
2. Klik of sleep een lijn van de ene Jira-kaart of Microsoft Azure DevOps-kaart naar de andere.
3. Selecteer een van de koppelingstypen voor problemen of werkitems in het pop-upvenster. Deze linktypes worden ingevuld vanuit Jira of Microsoft Azure DevOps.
   • Als u er geen selecteert, wordt deze standaard ingesteld op een basisregel in plaats van een afhankelijkheidsregel.


Basisregels omzetten in afhankelijkheden

Alleen Convert lijnen
Om een bestaande basislijn tussen twee Jira- of Azure DevOps-kaarten om te zetten naar een dependency lijnen:

1. Selecteer een of meer regels tussen Jira Cards of Microsoft Azure DevOps Cards op de canvas.
2. Selecteer vanuit de Contextuele Werkbalk die verschijnt het Afhankelijkheidsicoon.
3. Selecteer uit de opties het afhankelijkheidstype dat u wilt vertegenwoordigen tussen de gekoppelde problemen of werkitems.

Regels en Lucid-kaarten omzetten
Je kunt basisregels en Lucid kaarten op de canvas omzetten in afhankelijkheden en Jira Cards. Volg hiervoor deze stappen:

1. Markeer een of meer Lucid kaarten en bijbehorende lijnen op de canvas.
2. Klik met de rechtermuisknop op de selectie.
3. bewegen over jouw cursor over "converteren naar kaart".
4. Klik op Jira-probleem.
5. Selecteer een Project en Issue Type uit de vervolgkeuzemenu's.
6. Klik op Volgende.
7. Selecteer een afhankelijkheidstype.
8. Klik op Voltooien.

Afhankelijkheden tussen kaarten in- en uitschakelen

U kunt afhankelijkheden in- en uitschakelen vanaf afzonderlijke kaarten of vanuit een paneel. Selecteer een individuele kaart of lees verder voor de stappen om toegang te krijgen tot het paneel.

Om toegang te krijgen tot het deelvenster en afhankelijkheden in te schakelen:

1. Klik op het Jira pictogram of het Microsoft Azure DevOps pictogram in de Primary Toolbar aan de linkerkant van een Lucidspark board.
2. Selecteer Gevisualiseerde gekoppelde problemen of Gekoppelde werkitems visualiseren.

Vanuit dit paneel heb je de keuze om alle regels tegelijk aan of uit te zetten of regels te filteren op issue of work item link type tussen Lucid Cards. Om toegang te krijgen tot het paneel met alle gekoppelde problemen of werkitems, raadpleegt u de specifieke set instructies hieronder op basis waarvan u moet doen.

Afzonderlijke afhankelijkheidsregels weergeven of verbergen

Vanuit een Jira of Microsoft Azure DevOps-kaart

Volg deze stappen vanuit de Jira of Microsoft Azure DevOps kaart waarvoor je dependency visibility wilt beheren:

1. Klik op "gekoppelde problemen" of "gekoppelde werkitems" onderaan de kaart.
2. Schakel de optie 'Lijnen zichtbaar houden' in of uit.

Als de lijn tussen twee kaarten is bevestigd, moet u deze stappen mogelijk ook op de andere kaart herhalen om de lijn te verbergen.

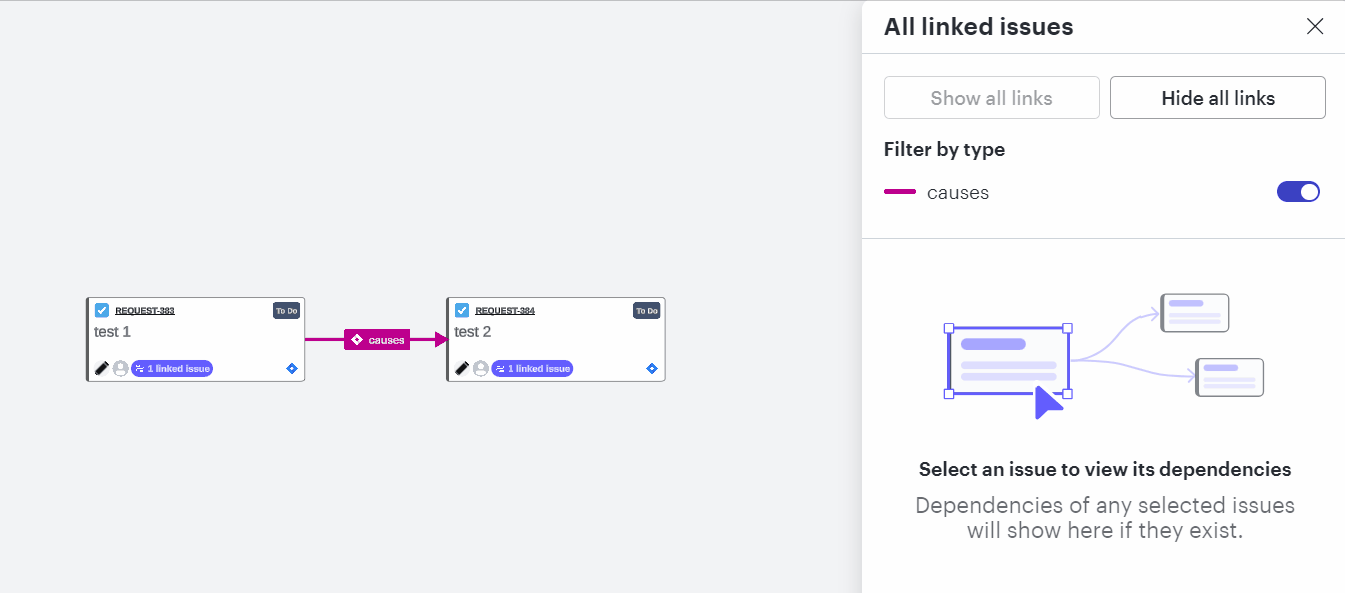

Vanuit het paneel

Volg deze stappen in het deelvenster 'Alle gekoppelde problemen' of 'Alle gekoppelde werkitems':

1. Kies een filter om in of uit te schakelen.
   • U kunt "filters op type" uitschakelen vanaf de bovenkant van het paneel.

   • Als je twee kaarten op het canvas selecteert, kun je ook de afhankelijkheden tussen de kaarten uitschakelen om de lijn te verbergen.
     • Als u de lijn voor slechts één vorm verbergt, wordt de lijn niet verwijderd, maar is deze nog steeds aan de andere vorm bevestigd.


Alle afhankelijkheden weergeven of verbergen

Klik in het deelvenster 'Alle gekoppelde problemen' of 'Alle gekoppelde werkitems' op een van de volgende opties:

• Toon alle links: Toon alle links die je eerder hebt verborgen.
• Alle links verbergen: Verberg alle links op je Lucidspark-bord.

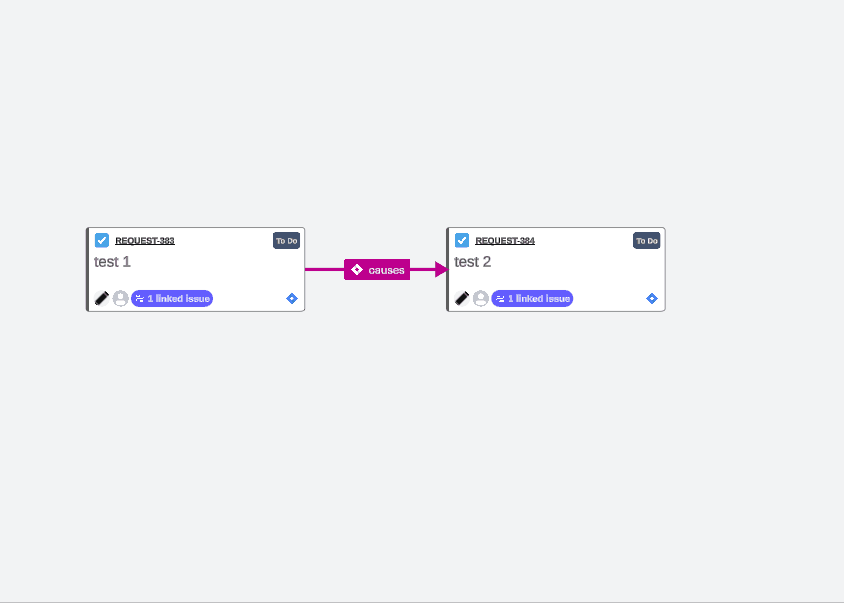

Afhankelijkheidsregels verwijderen

Ga als volgt te werk om een bestaande afhankelijkheidsregel te verwijderen:

1. Selecteer een afhankelijkheidslijn op het Lucidspark canvas.
2. Klik in de pop-up die verschijnt op het prullenbakpictogram.
3. Selecteer in het bevestigingsvenster dat verschijnt Unlink issues in Jira of Unlink work items in Microsoft Azure DevOps.
