Bekijk: Entiteitsrelatiediagram

ERD-overzicht

Een Entity Relationship Diagram (ERD) is een visuele weergave van een database die laat zien hoe de elementen binnen de database aan elkaar zijn gerelateerd. Een ER-diagram bestaat uit twee objecttypen: entiteiten en relaties. Een entiteit in deze context is een component van gegevens uit de dataset, weergegeven als een vorm op het canvas. De relaties tussen entiteiten worden weergegeven als lijnen met speciale regeleindes, kardinaliteiten genaamd, die beschrijven hoe twee elementen van de database op elkaar inwerken.

Een database importeren

De ERD-importfunctie uploadt al je databasetabellen en -schema's rechtstreeks naar je vormmenu. Je kunt op elk moment bijgewerkte databasebestanden importeren en de velden worden bijgewerkt in het vormmenu en op het canvas.

Volg deze stappen om je databasecomponenten te importeren:

Open de Shape Library Manager door te klikken op Meer vormen onderaan het vormmenu.
Zoek naar de vormbibliotheek 'Entiteitsrelatie'.
Klik op het selectievakje naast 'Entiteitsrelatie'.
Selecteer Geselecteerde vormen gebruiken.
Klik op Importeren uit de vormbibliotheek Entity Relationship.

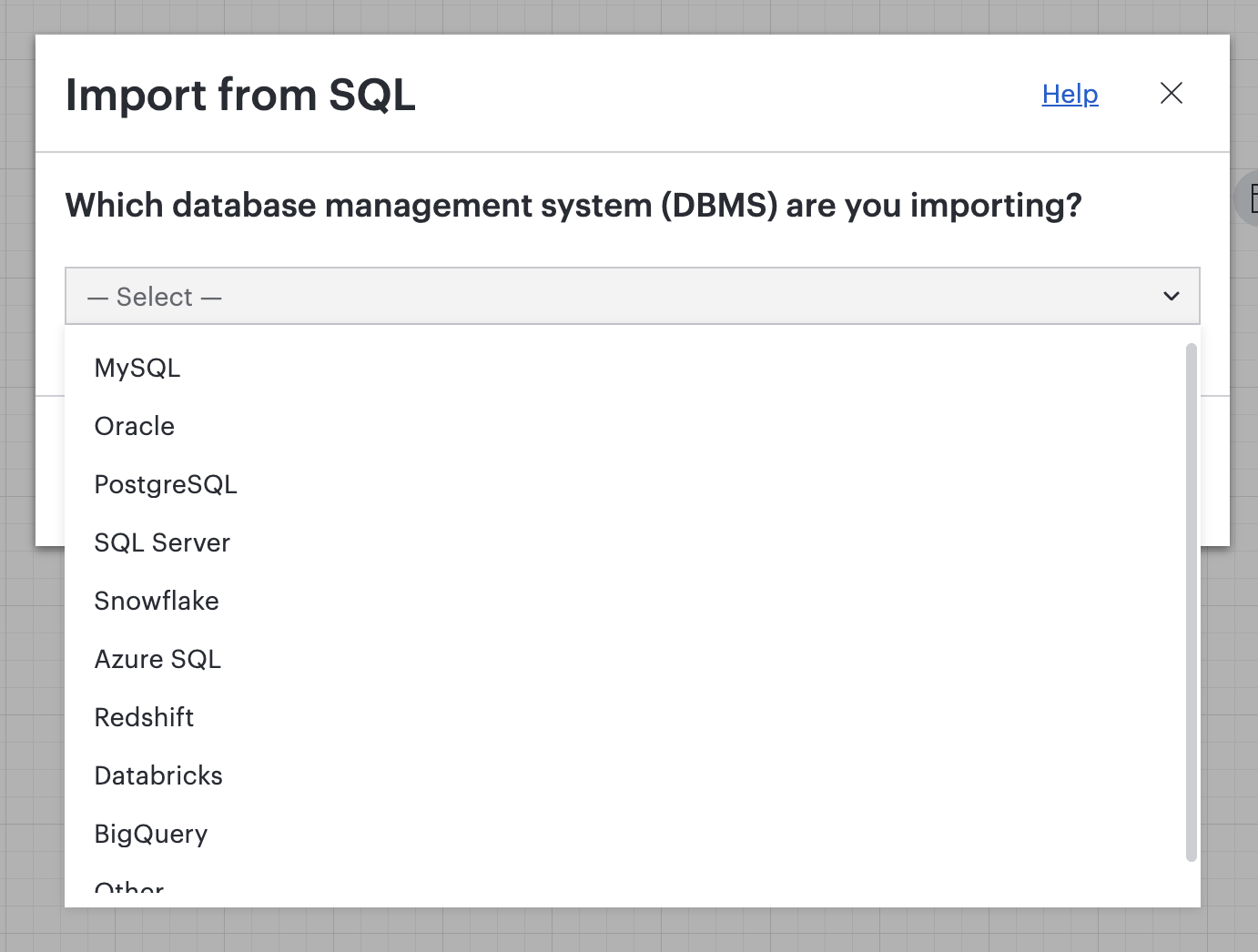

Selecteer in het importmenu het Database Management System (DBMS) dat je gebruikt.
Klik op Kopiëren naar klembord om de query te kopiëren.
Plak en voer de query uit in je database.
Selecteer Volgende.
Klik op Bestand kiezenom je .CSV-, .TSV- of .TXT-bestand te importeren.
- Of kopieer en plak de query-resultaten in het open tekstgebied.
Klik op Importeren.

Lucidchart converteert de geïmporteerde query onmiddellijk naar een lijst met databases, tabellen en schema's en organiseert de lijst in je vormmenu. Elke inklapbare sectie van het vormmenu vertegenwoordigt een database. De namen in een sectie komen overeen met databasetabellen. Een extra subsectie zou een schema aangeven.

Vervolgens kunt je de databasetabellen vanuit het vormmenu naar het canvas slepen. Als je de primaire en externe sleutels correct hebt ingesteld, tekent Lucidchart automatisch relatielijnen wanneer je gerelateerde tabellen naar het canvas sleept.

Importeer een Salesforce-schema

Met de functie Schema Importeren uit Salesforce kunnen beheerders de architectuur van hun Salesforce-instanties in kaart brengen.

Opmerking: deze functie is alleen beschikbaar voor Enterprise-accounts en is niet beschikbaar voor gebruikers in de FedRAMP-omgeving.

Volg deze stappen om je schema te importeren:

Open de Shape Library Manager door te klikken op Meer vormen onderaan het vormmenu.
Zoek naar de vormbibliotheek 'Entiteitsrelatie'.
Klik op het selectievakje naast 'Entiteitsrelatie'.
Selecteer Geselecteerde vormen gebruiken.
Klik op Salesforce-import in de vormbibliotheek Entity Relationship.
Klik in het dialoogvenster dat verschijnt op Importeren vanuit Salesforce.
In het volgende venster word je gevraagd je aan te melden bij Salesforce. Klik op Doorgaan.
Als je nog niet eerder aan Salesforce hebt gekoppeld, word je in het volgende venster gevraagd om Lucidchart toestemming te verlenen voor toegang tot je Salesforce-account. Klik op Toestaan.
- Je kunt de toegang op elk moment intrekken in de instellingen van je Lucid-account.
- Als je na deze stap een foutmelding tegenkomt, controleer dan je login IP-bereik onder je Salesforce-gebruikersprofiel en controleer of het bereik niet beperkt is.
Selecteer in het volgende venster welke Salesforce-objecten je in Lucidchart wilt importeren.
- Zoek in de zoekbalk bovenaan naar specifieke objecten. Als er geen objecten worden gevonden, wordt je gevraagd om de zoekterm te wijzigen.
Selecteer 'Alleen relaties weergeven' of 'Alle objectdetails weergeven'.
Klik op Importeren.

Een ERD handmatig maken of bewerken

Je kunt handmatig een ERD maken met behulp van de vormbibliotheek Entiteitsrelatie. Je kunt dit doen door vormen uit de vormenbibliotheek te slepen en relaties, tekst en opmaak toe te voegen.

Velden toevoegen of verwijderen

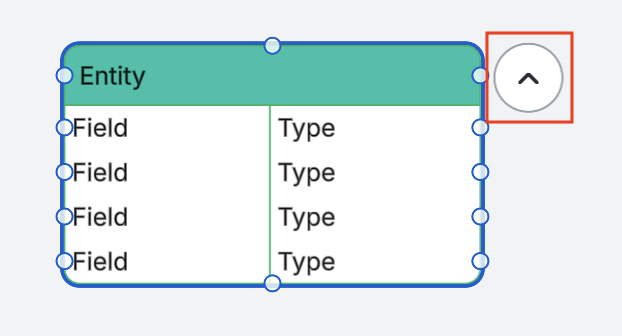

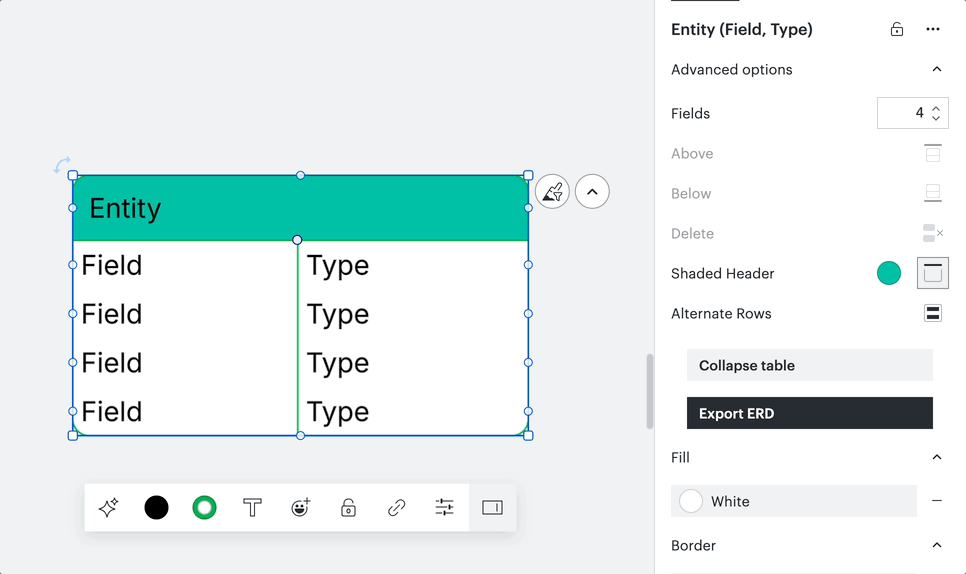

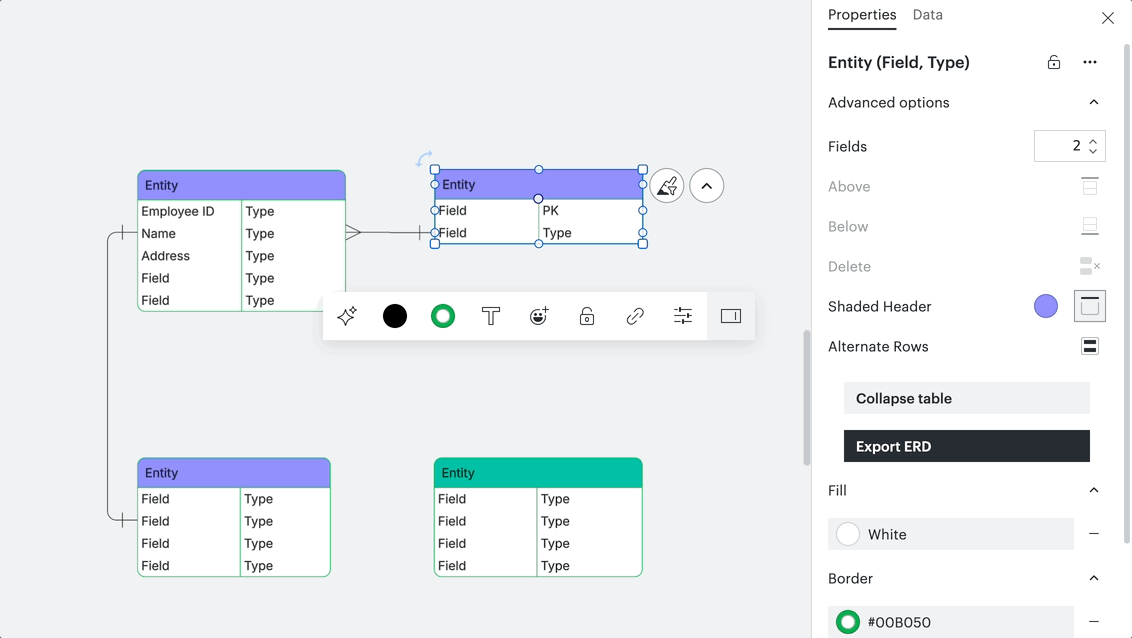

Om velden toe te voegen of te verwijderen, selecteer je de vorm of klik je op het pictogram Context Panel in de rechterbovenhoek van het canvas om het contextuele paneel Entity te openen. Geef in de vervolgkeuzelijst Geavanceerde opties aan hoeveel velden nodig zijn.

Tekst toevoegen

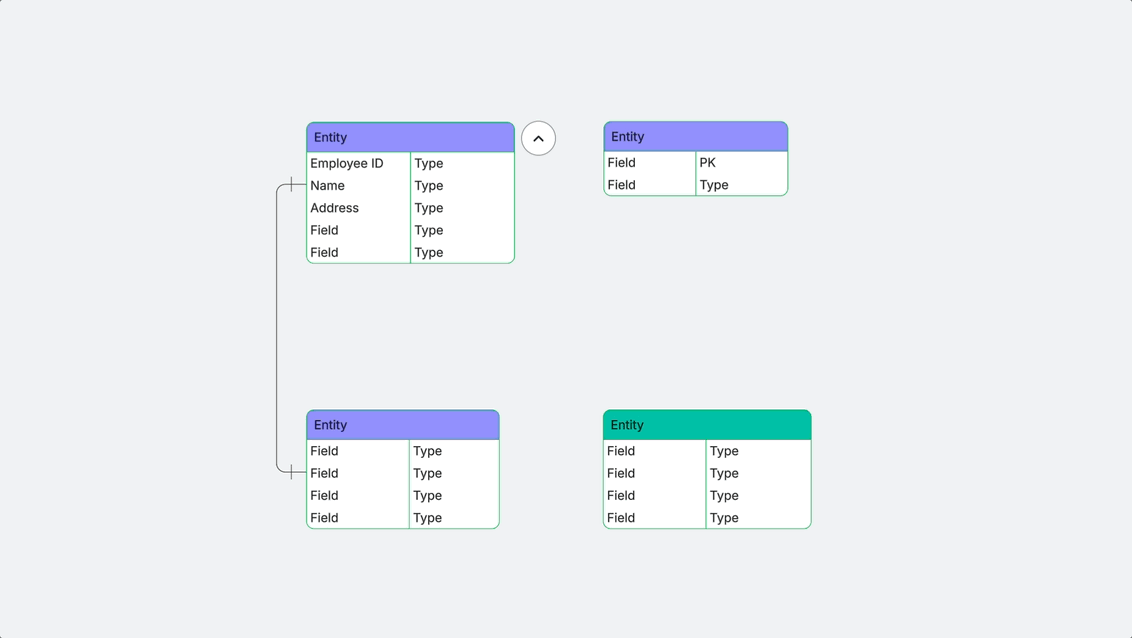

Dubbelklik op de tekst om deze te bewerken.

Nadat je een tekstvak hebt geselecteerd, kun je drukken op:

Tab op je toetsenbord om naar de volgende rij te gaan.
Shift + Tab om naar de vorige rij te gaan.
Enter of naast het object klikken om te sluiten.

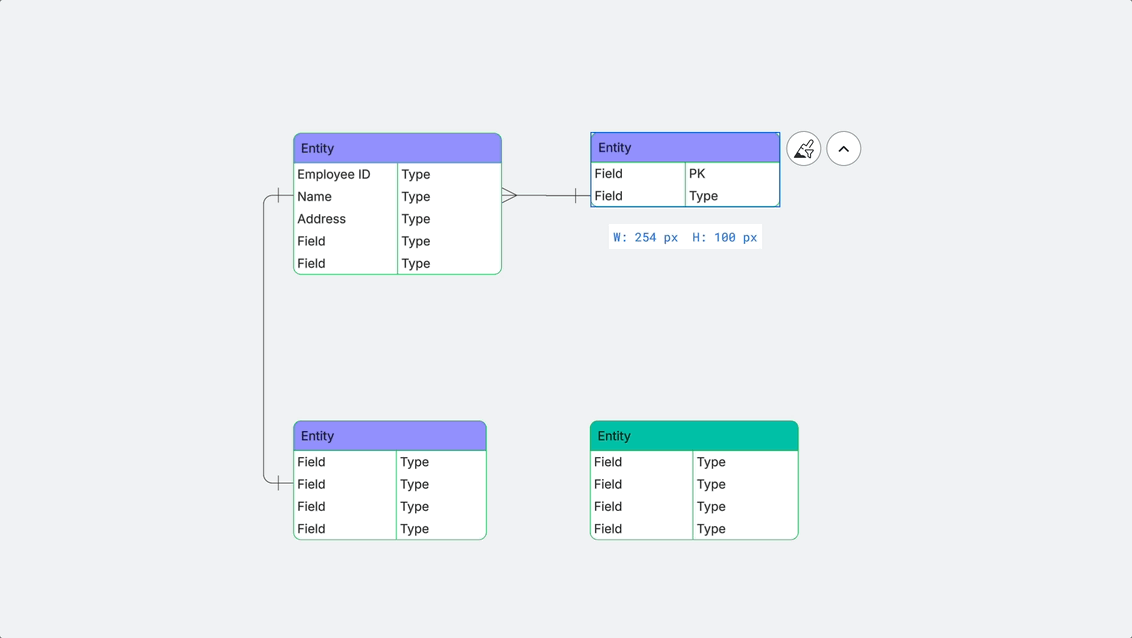

Grootte van entiteit aanpassen

Wijzig de grootte van een object door op een van de hoeken te klikken en te slepen. Als je een object verplaatst, worden de kolommen automatisch aangepast om de inhoud te laten passen.

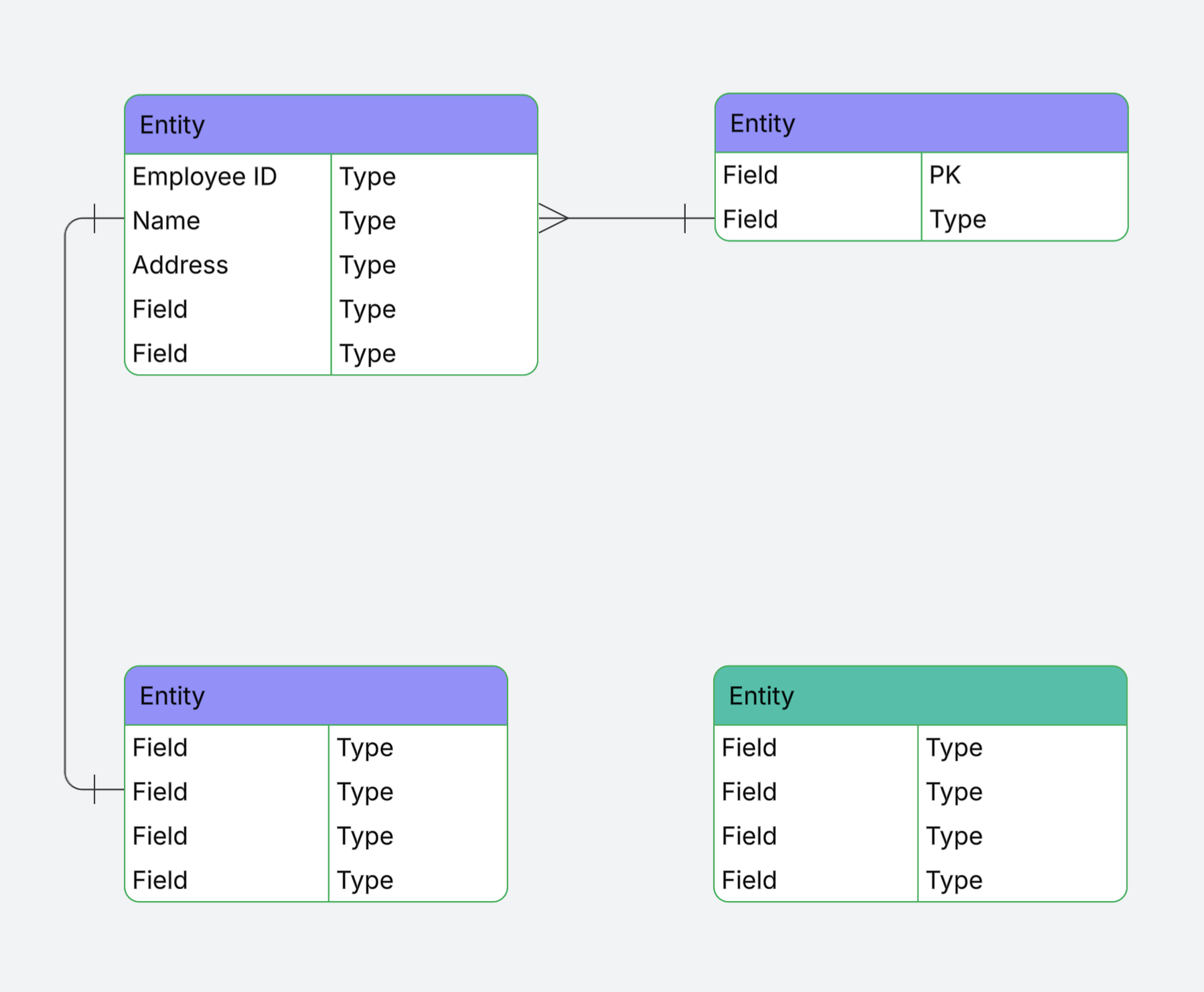

Lijnen toevoegen

Maak een relatielijn tussen twee entiteiten door te klikken en te slepen vanaf een willekeurige stip op een object. Je kunt de lijn naar een andere vorm slepen en een relatie met een specifiek veld maken.

Je kunt de cursor ook over het canvas slepen en loslaten om automatisch te vragen een nieuw entiteitsobject toe te voegen.

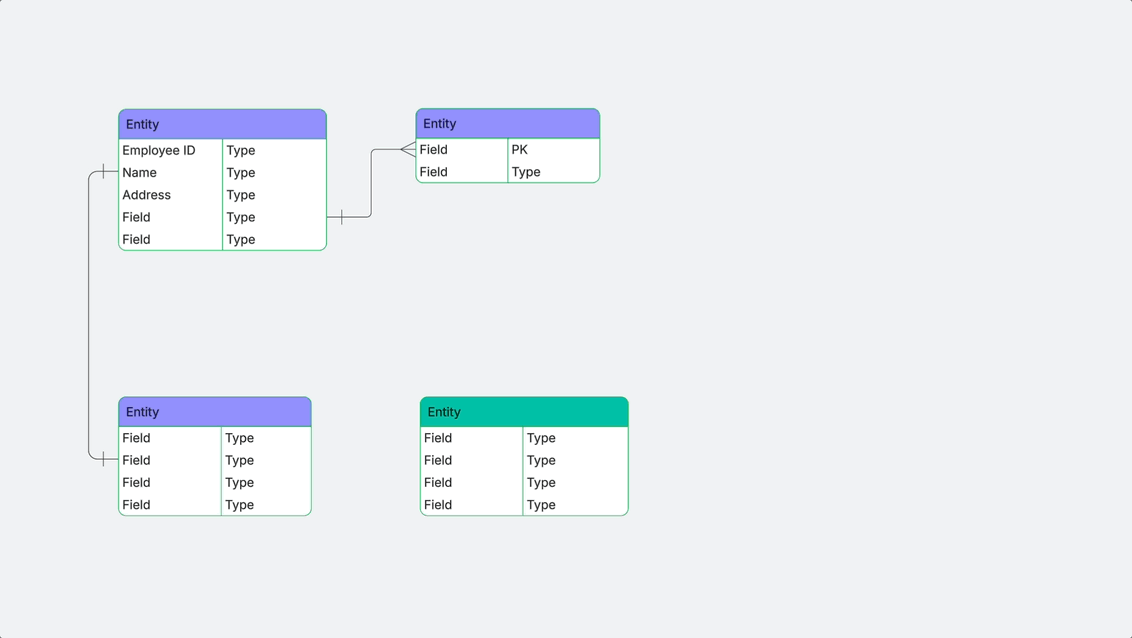

Opmerking: Als je besluit om velden toe te voegen of weg te halen nadat je een relatie hebt gecreëerd, worden alle verbonden lijnen verplaatst met de velden waaraan ze gekoppeld zijn. Je hoeft ze niet opnieuw te tekenen.

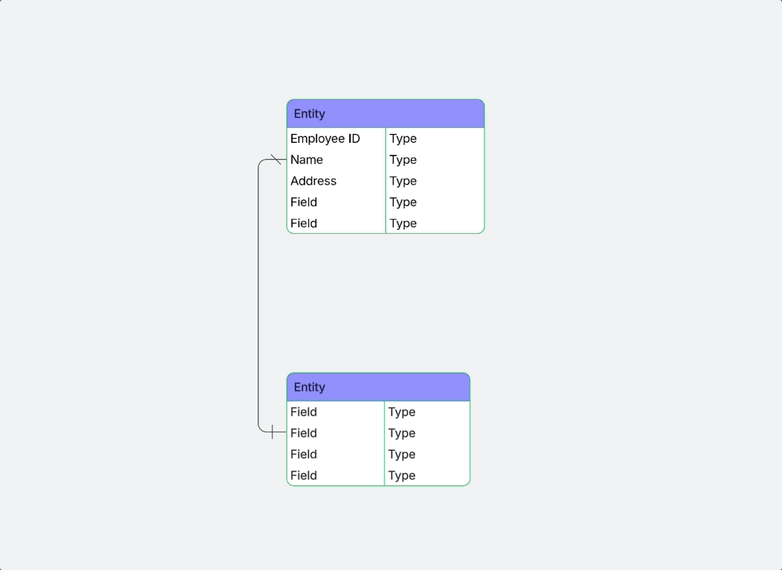

Lijnen bewerken

Om opmaak toe te voegen aan de regels van je ERD, selecteer je de regel en gebruik je het vervolgkeuzemenu in de eigenschappenbalk om nieuwe kardinaliteiten toe te wijzen aan elk van de eindpunten van de regel. De standaardregel voor een ERD is het startpunt van de onderstaande schermopname.

Uitleg van ERD-kardinaliteiten

Kardinaliteiten vertegenwoordigen de relaties tussen databases of entiteiten. Elke lijnverbinding bevat verschillende symbolen om het type relatie tussen de entiteiten weer te geven.

Gebruik deze hulplijn om de kardinaliteit te begrijpen die elk symbool vertegenwoordigt:

Stijl toevoegen

Je kunt de geavanceerde vormbalk gebruiken om de arcering van je entiteitsobjecten aan te passen. Dit zijn je opties om dit te doen:

Arcering toevoegen aan afwisselende rijen van een tabel of aan de tabelkop met "Geavanceerde opties" in het Contextpaneel.
De kleur van de schaduw van de koptekst of alternatieve rijen wijzigen.


Gebruik de opmaakbalk aan de bovenkant van het canvas om entiteitsobjecten op te maken terwijl ze zijn geselecteerd. Je kunt:

Wijzig de tekstopmaak, grootte, kleur, lettertype en uitlijning.
Lijndikte en kleur aanpassen .
Style vormen door kleur, verloop en afbeeldingen toe te voegen.

Tip: Verbeter uw ERD door kleurcodering en een sleutel toe te voegen. Lees ons artikel Een diagramsleutel toevoegen in Lucidchart voor meer informatie.

Een ERD bijwerken

Volg deze stappen om een bijgewerkt databasebestand naar een bestaande ERD te importeren:

Selecteer Importerrn in de Entiteitsrelatie vormbibliotheek aan de linkerkant van de pagina.

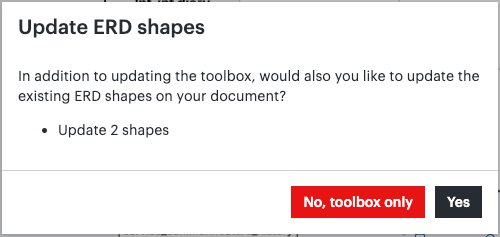

Selecteer een van de volgende opties in het pop-upvenster dat verschijnt:

Nee, alleen toolbox om alleen de gegevens in de toolbox bij te werken.
Ja om zowel de toolbox als de bestaande vormen in het document bij te werken.

Een ERD exporteren

Exporteer je ERD naar het DBMS van je keuze (met uitzondering van verbindingen tussen tabellen).

Volg deze stappen om je hele pagina te exporteren:

Klik in de vormbibliotheek Entity Relationship op Exporteer.
Er verschijnt een dialoogvenster 'Exporteren naar SQL'. Kies een DBMS uit het menu.
Klik op Kopiëren naar klembord om de juiste verklaring voor de hele pagina te kopiëren.
Klik op Gereed.

Veelgestelde vragen

Waarom worden de relaties tussen de vormen van mijn diagram niet weergegeven?

Wanneer Lucidchart geen lijnen trekt tussen de entiteiten van je geïmporteerde ERD, is het waarschijnlijk dat je gegevensbestand de relaties niet aangeeft met behulp van primaire en externe sleutels. Om dit te controleren, open je je gegevensbestand en zorg je ervoor dat de cellen aan het einde van elke rij zijn gevuld met informatie over de relaties tussen entiteiten.

Zijn er beperkingen voor het exporteren van mijn ERD?

Als je je ERD naar Quickbase exporteert, is er een maximale limiet van 80 tabellen en 50 verbindingen. Anders zijn er geen harde limieten als je in een ander formaat exporteert.
