Voorwaardelijke opmaak en pictogrammensets bieden een geweldige manier om belangrijke informatie te markeren of u visueel te waarschuwen wanneer iets aandacht nodig heeft. In dit artikel wordt beschreven hoe u voorwaardelijke opmaakregels aan een diagram kunt toevoegen, zodat u vormen met stilistische elementen en pictogrammen kunt markeren.

Gratis	Individueel	Team	Onderneming	FedRAMP

Nieuwe regel aanmaken

Wanneer u een nieuwe regel voor voorwaardelijke opmaak maakt, worden alle vormen in uw diagram automatisch geëvalueerd om te zien of ze overeenkomen met uw criteria voor voorwaardelijke opmaak.

Als u wilt dat de voorwaardelijke opmaak alleen op bepaalde vormen van toepassing is, selecteert u eerst de vormen die u door Lucidchart in uw voorwaardelijke opmaak wilt laten opnemen.

Een voorwaardelijke opmaakregel maken:

Klik op op het pictogram Voorwaardelijke opmaak van de primaire werkbalk helemaal links op het canvas.
Klik op + Regel toevoegen.
Typ een naam voor de regel.
Selecteer 'Als'-voorwaarden.
Selecteer 'Dan'-voorwaarden.
Klik op Opslaan.

Nadat u uw eerste regel heeft gemaakt, kunt u extra regels toevoegen door op de + te klikken die bovenaan het menu voor voorwaardelijke opmaak te vinden is.

Lees de secties hieronder voor meer informatie over 'Als'- en 'Dan'-voorwaarden.

Voorwaarden aan een regel toevoegen

Als u een 'Als'-voorwaarde wilt maken, kiest u een van de volgende opties in het vervolgkeuzemenu onder 'Als':

Vormtype
Met vormtype als voorwaarde kijkt Lucidchart naar het type vorm of object dat in uw diagram wordt gebruikt om de opmaak te bepalen.

Kies 'Is' of 'Is niet' en vink het vakje aan naast een of meer vormtypen in de vervolgkeuzelijst.

Verbonden vormen
Met verbonden vormen als voorwaarde kijkt Lucidchart naar het aantal vormen waarmee een object in uw diagram is verbonden om de opmaak te bepalen.

Kies een voorwaarde zoals 'Is groter dan', 'Is kleiner dan' of 'Is gelijk aan' en geef de getalswaarde op waarnaar Lucidchart moet zoeken.

Tekst
Met tekst als voorwaarde kijkt Lucidchart naar de tekst op de vormen in uw diagram om de opmaak te bepalen.

Kies uit een van de vier voorwaarden (“Bevat”, “Bevat niet”, “Is leeg” of “Is niet leeg”) en geef de waarde op waarnaar Lucidchart moet zoeken.

Vorm gegevens
Met vormgegevens als voorwaarde kijkt Lucidchart naar gegevens of informatie die verband houden met de vormen die u hebt geselecteerd om de opmaak te bepalen.

Wanneer u Vormgegevens als voorwaarde selecteert, verschijnt er een vervolgkeuzemenu waarin u kunt selecteren op welke gegevens Lucidchart uw toestand moet controleren. U kunt kiezen uit een lijst met kolommen in uw dataset.

Nadat u uw vormgegevens heeft geselecteerd, kiest u een optie uit de vervolgkeuzelijst, zoals 'Is groter dan', 'Is kleiner dan' of 'Is leeg', en geeft u vervolgens de waarde op waarnaar Lucidchart moet zoeken.

Vorm locatie
Met Shape is inside als voorwaarde kijkt Lucidchart of een vorm zich wel of niet in een zwembaan of een andere container bevindt om de opmaak te bepalen.

Wanneer u Vormlocatie als voorwaarde selecteert, verschijnt er een vervolgkeuzemenu waarin u kunt selecteren op welke container Lucidchart uw toestand moet controleren. U kunt kiezen uit alle containers die op het canvas aanwezig zijn.

Formules
Met formules als voorwaarde kunt u Lucidchart-formules gebruiken om aan te passen wat er wordt opgemaakt.

Wanneer u Formule als voorwaarde selecteert, ziet u een veld verschijnen waarin u uw formule kunt typen.

Meer informatie: Bekijk dit bericht van de Lucid Community om een voorbeeld te zien van elk type 'Als'-voorwaarde.

Een 'En'- of een 'Of'-voorwaarde toevoegen (optioneel)

Klik op + Voorwaarde toevoegen. Met een 'En'-voorwaarde kunt u specificeren dat aan zowel de 'Als'- als de 'En'-voorwaarde moet worden voldaan voordat de opmaak wordt toegepast.

U kunt bijvoorbeeld werknemers markeren met rollen die 'Stagiair' EN 'Techniek' zeggen om specifiek de aandacht te vestigen op de stagiairs techniek.

Door een 'Of'-voorwaarde toe te voegen, kunt u een tweede voorwaarde specificeren die, indien waar, dezelfde opmaak activeert als uw 'Als'-voorwaarde.

U kunt bijvoorbeeld werknemers markeren met rollen die 'PM' OF 'Product' zeggen, om alle werknemers met PM- of productrollen weer te geven.

'En'- en 'Of'-voorwaarden hebben dezelfde velden en dezelfde lay-out als 'Als'-voorwaarden.

Uw opmaak selecteren

In het gedeelte 'Dan' kunt u kiezen uit drie opmaakopties:

Vorm stijl
Als u Vormstijl selecteert, kunt u op Stijlen klikken om een vooraf ingestelde themastijl te selecteren of op Aangepast klikken om uw opmaak aan te passen uit de volgende opties: vulkleur vorm, randkleur, tekstkleur, lijnkleur, randstijl, lijnstijl, randbreedte, en/of lijndikte.

Pictogrammen
Als u Pictogrammen selecteert, kunt u een pictogram kiezen om op de vorm te verschijnen (pictogrammen uit de Lucidchart-bibliotheek, een tekstbadge of een aangepast pictogram uploaden), de stijl aanpassen, zweeftekst toevoegen (optioneel) en wijzigen waar het pictogram verschijnt op de vorm.

Dynamische vormen
Als u Dynamische vormen selecteert, kunt u de kleur waarmee de vorm wordt gevuld en de kleur van de achtergrond opgeven. Vervolgens kunt u de parameters opgeven voor de waarde van uw vorm. U kunt ook vormgegevens of formules gebruiken om het minimum en maximum te specificeren.

Selecteer in het gedeelte 'Waarde' de waarde die u in de vorm wilt weergeven.

Als het waardeveld bijvoorbeeld het getal 70 bevat, tonen al uw voortgangsbalken 70% voltooiing. In plaats van Aangepast nummer als waardebron te kiezen, kunt u vormgegevens of een formule gebruiken om dit nummer op te geven, zodat het uniek is voor elke vorm.

Een 'Anders'- of een 'Anders als'-voorwaarde toevoegen (optioneel)

Voeg een 'Anders'- of een 'Anders als'-voorwaarde toe als u opmaak wilt toepassen op de vormen in uw selectie die niet voldoen aan de voorwaarden die u hierboven hebt opgegeven. U kunt de voorwaarden 'Anders' en 'Anders als' op dezelfde manier instellen als uw 'Als'-voorwaarden.

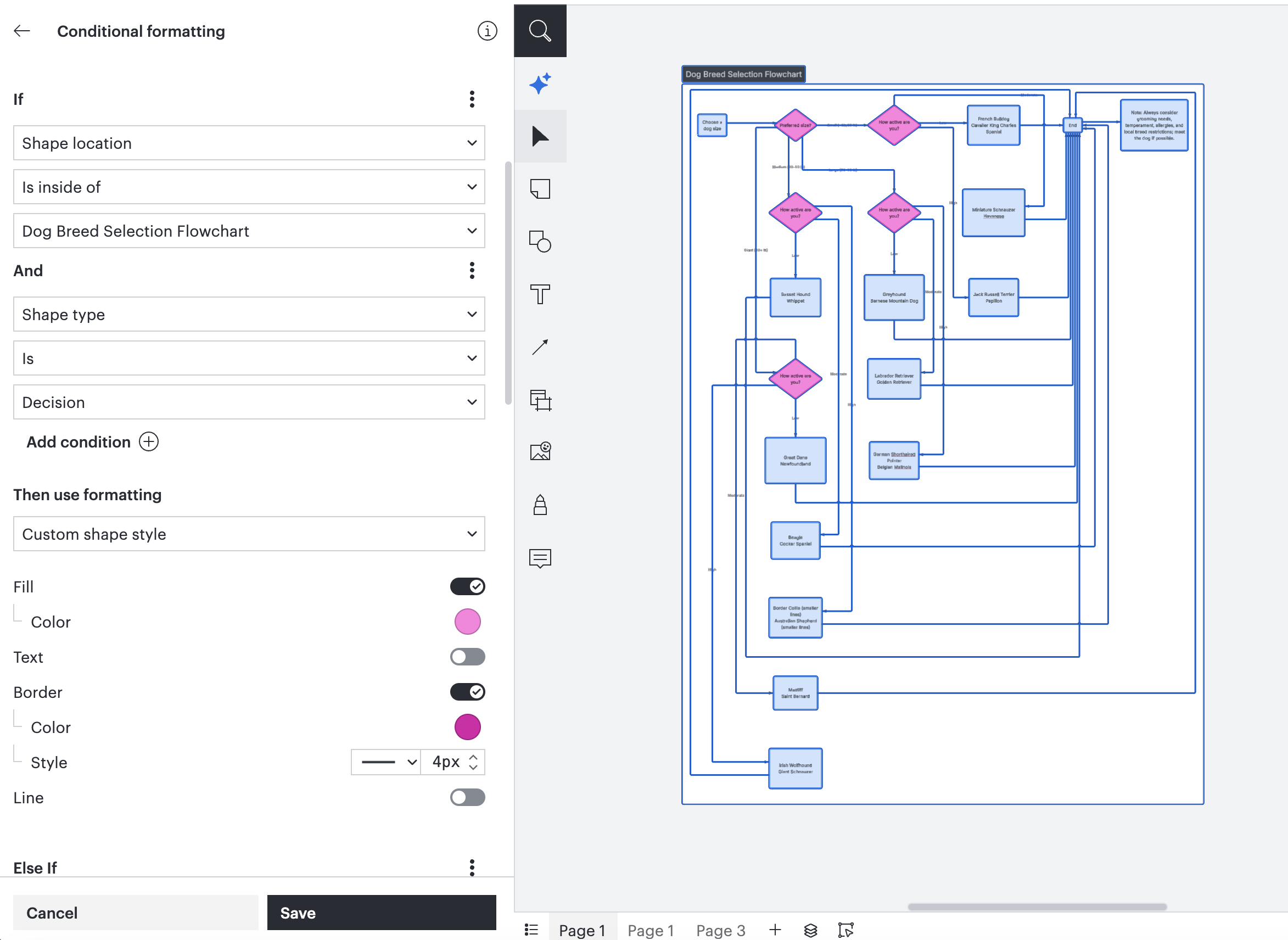

Hier is een voorbeeld van een 'Anders'-voorwaarde die de vormstijl verandert in roze als niet aan de 'Als'-voorwaarden wordt voldaan.

Regels voor voorwaardelijke opmaak weergeven of verbergen

Zodra uw regels zijn gemaakt, kunt u oog het oogpictogram gebruiken in het voorwaardelijke opmaakmenu om uw regels te verbergen of te tonen.

Selecteer oog het oogpictogram bovenaan het menu naast 'Mijn regels' om al uw regels tegelijk te verbergen. Klik op oog het oogpictogram naast de titel van de specifieke regel om een bepaalde regel te verbergen.

Tip: wanneer een regel verborgen is, wordt het oogpictogram doorgestreept. Klik op het doorgestreepte oogpictogram om een regel weer te laten verschijnen.

Regels voor voorwaardelijke opmaak beheren

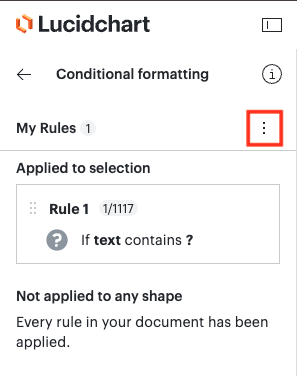

Nadat uw regel is gemaakt en opgeslagen, verschijnt deze in een lijst in het menu Voorwaardelijke opmaak. Deze lijst verschijnt telkens wanneer u op het toverstafpictogram klikt en geen specifieke regel bewerkt. Vanuit uw lijst met regels kunt u regels hernoemen, bewerken, dupliceren of verwijderen door op de drie puntjes rechts van de regel te klikken en een optie te selecteren. U kunt de regel hier ook ongedaan maken .

Naast het gebruik van de menu's om regels te bewerken, kunt u regels in deze lijst slepen en neerzetten om een regel toe te passen of ongedaan te maken op verschillende selecties in uw diagram. Als ik bijvoorbeeld een regel heb gemaakt om op bepaalde vormen toe te passen, kan ik deze aanpassen om op alle vormen toe te passen door deze naar het gedeelte 'Toegepast op alle vormen' te slepen.

Om te zien op welke vormen een regel wordt toegepast, kunt u de muis over een regel bewegen. De vormen waarop de regel van toepassing is, worden dan gemarkeerd.

Een pictogram toevoegen aan of verwijderen uit een vorm

Met pictogrammensets kunt u een pictogram toevoegen aan een of meer vormen op het canvas zonder een regel voor voorwaardelijke opmaak in te stellen. Volg deze stappen om een pictogram toe te voegen:

Selecteer een of meer objecten op het canvas.
Klik op Pictogrammenset in de opmaakbalk bovenaan de werkruimte.
Selecteer een pictogram in het vervolgkeuzemenu 'Pictogram'.
- Vanuit dit paneel kunt u ook de kleur van het pictogram en de positie van het pictogram ten opzichte van het object of de objecten die u hebt geselecteerd wijzigen.

Een pictogram verwijderen:

Selecteer een of meer objecten op het canvas die een pictogram bevatten.
Klik op Pictogrammenset in de opmaakbalk bovenaan de werkruimte.
Selecteer het vervolgkeuzemenu 'Pictogram'.
Klik op Pictogram verwijderen.

Veelgestelde vragen

Kan ik Acties gebruiken om mijn voorwaardelijke opmaakregels in of uit te schakelen?
Ja. U kunt een actie instellen om regels voor voorwaardelijke opmaak in en uit te schakelen. Deze actie kan worden toegewezen aan een specifieke vorm naar keuze. Zodra de actie is ingesteld, functioneert de vorm als een knop waarmee u de sneltoets (Command + Shift + Click voor Mac en Ctrl + Shift + Click voor pc) kunt gebruiken om de regels in en uit te schakelen. Raadpleeg ons artikel Acties voor instructies over het instellen van deze actie.

Hoe kan ik een legenda toevoegen?
Gebruik de vorm diagramsleutel om een kleurgecodeerde legenda te maken. Het gaat als volgt:

Zoek de bibliotheek met standaardvormen in het menu Vorm.
Sleep de vorm van de diagramsleutel op het canvas.

Raadpleeg ons artikel voor meer informatie over het toevoegen van een diagramsleutel in Lucidchart.

Wat voor syntaxis wordt gebruikt voor het invoeren van regels?

Voorwaardelijke opmaak gebruikt ALS → DAN (optioneel: → ANDERS) voor het invoeren van regels.

Hoe weet ik op welke vormen mijn regel van toepassing is?
Rechts van elke regelnaam staat een grijze indicator die aangeeft op hoeveel van het totale aantal vormen een regel van toepassing is (30/30 in het onderstaande voorbeeld). Wanneer u de muis over de regel in de lijstweergave beweegt, worden de vormen waarop de regel wordt toegepast ook gemarkeerd op het canvas.

Waarom hebben al mijn vormen een pictogram dat ik niet kan verwijderen?
U of een medewerker heeft mogelijk pictogrammen toegevoegd met behulp van de functie Pictogrammensets. Om ze te verwijderen, volgt u de stappen in het gedeelte Een pictogram toevoegen aan of verwijderen uit een vorm hierboven. Als dit niet werkt, kunt u ook controleren of u voorwaardelijke opmaakregels hebt die worden toegepast op de vorm(en).
