Met onze Markup-tool voor reeksen kunt u nu eenvoudig volgordediagrammen maken en bewerken. Lucidchart genereert automatisch een volgordediagram voor de tekst die u invoert; de tijd die u hiermee bespaart kunt u gebruiken om verder te werken aan uw code... of Star Wars te kijken.

Gratis	Individueel	Team	Onderneming	FedRAMP

Bekijk: UML-klassediagrammen

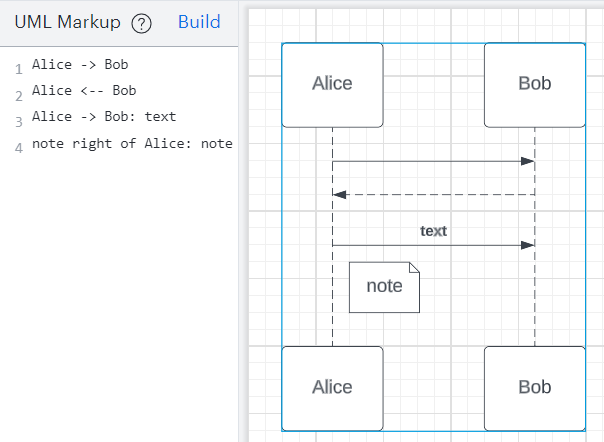

Een volgordediagram met opmaak maken

Lucidchart genereert automatisch een volgordediagram voor u als u deze stappen volgt:

Activeer de UML-vormbibliotheek.
- Klik op Meer vormen onder aan het menu Vorm aan de linkerkant van het document of druk op 'M' op het toetsenbord.
- Vink op het tabblad "Vormen" het vakje aan voor de vormbibliotheek "UML".
- Klik op Geselecteerde vormen gebruiken.
Klik onder de vormbibliotheek 'UML-volgorde' in het vormmenu op Opmaak gebruiken.
Typ uw opmaak in de pop-over aan de linkerkant.
Klik op Bouwen als je klaar bent om het diagram te genereren.

Als u een nieuw diagram wilt maken, klikt u nog een keer op Opmaak gebruiken bij UML-volgorde in de UML-vormbibliotheek.

Ondersteunde opmaak

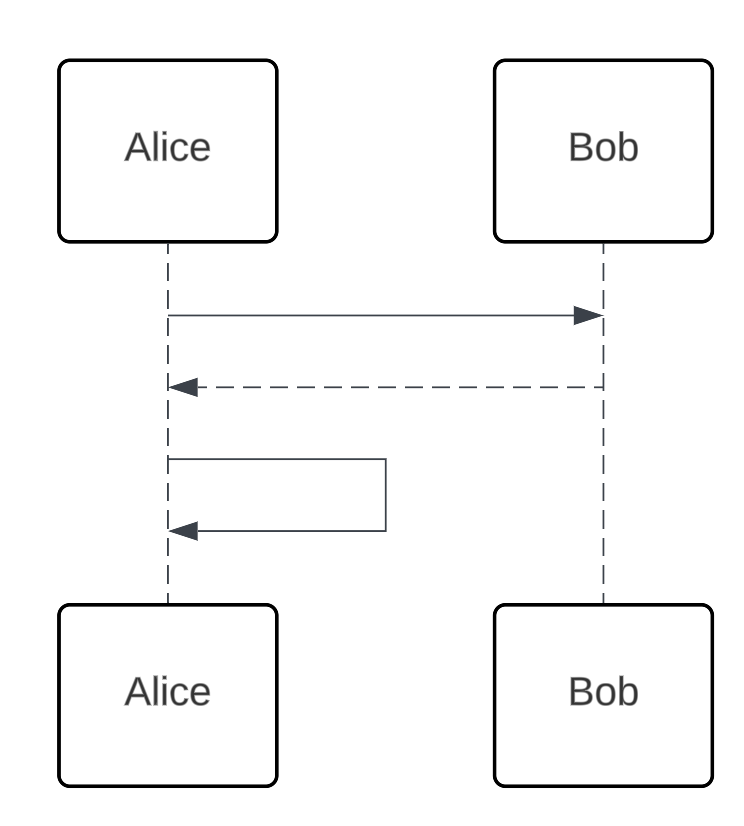

Lijnen

Lijnen geven een relatie weer tussen elementen en helpen verbindingen en stromen binnen een systeem te visualiseren.

Syntaxis	Beschrijving	voorbeeld
Alice -> Bob Alice <- Bob	Een ononderbroken lijn tekenen (u kunt lijnen tekenen in beide richtingen).
Alice -->	Een stippellijn tekenen.
Alice -> Alice	Een ononderbroken pijl tekenen naar en van een deelnemer.

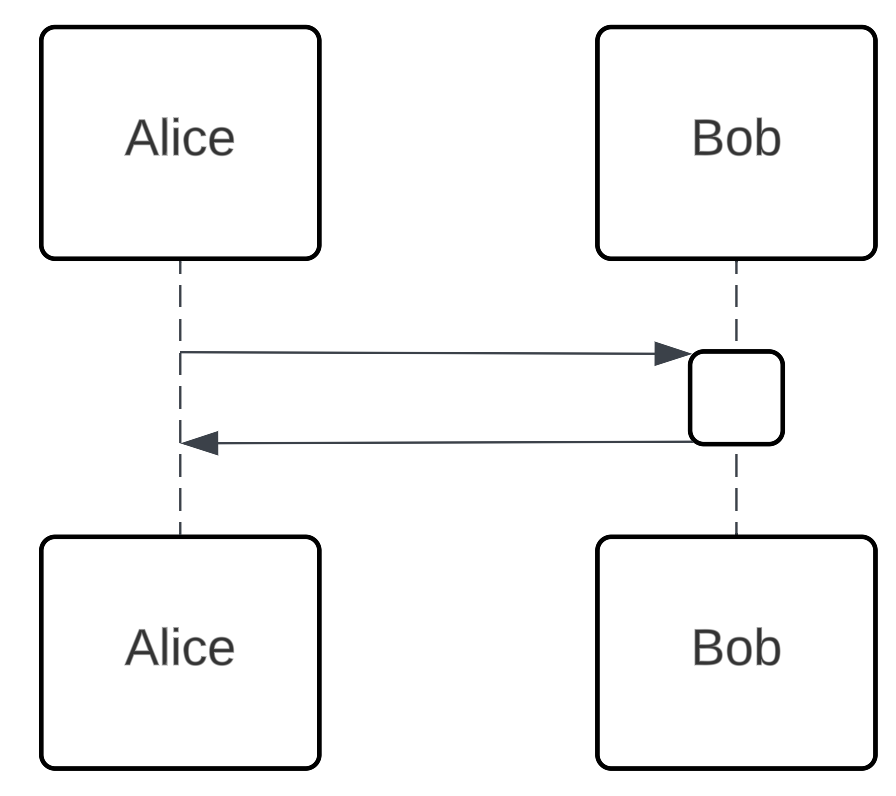

Levenslijnen

Levenslijnen tonen de deelnemers die betrokken zijn bij een proces, en geven weer hoe lang elke deelnemer actief of betrokken is tijdens de gebeurtenis in het diagram.

Syntaxis	Beschrijving	voorbeeld
activate Alice	Start de activering van deelnemers met lifeline.
deactivate Alice	Beëindig activering van deelnemer via levenslijn.

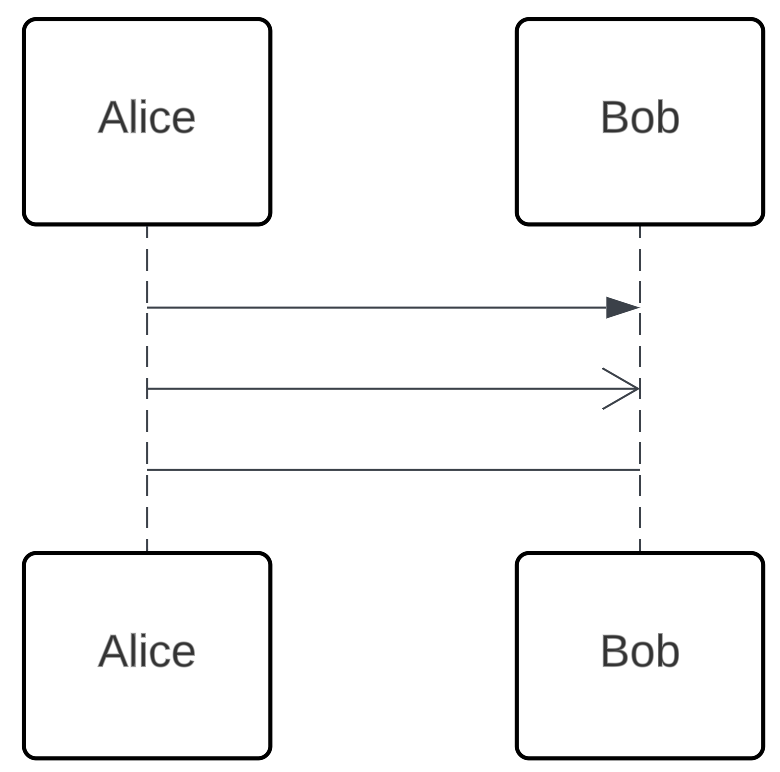

Pijlen

Pijlen vertegenwoordigen de stromen van communicatie tussen elementen.

Syntaxis	Beschrijving	voorbeeld
->	Pijl sluiten
-> >	Open pijl
-	Geen pijl

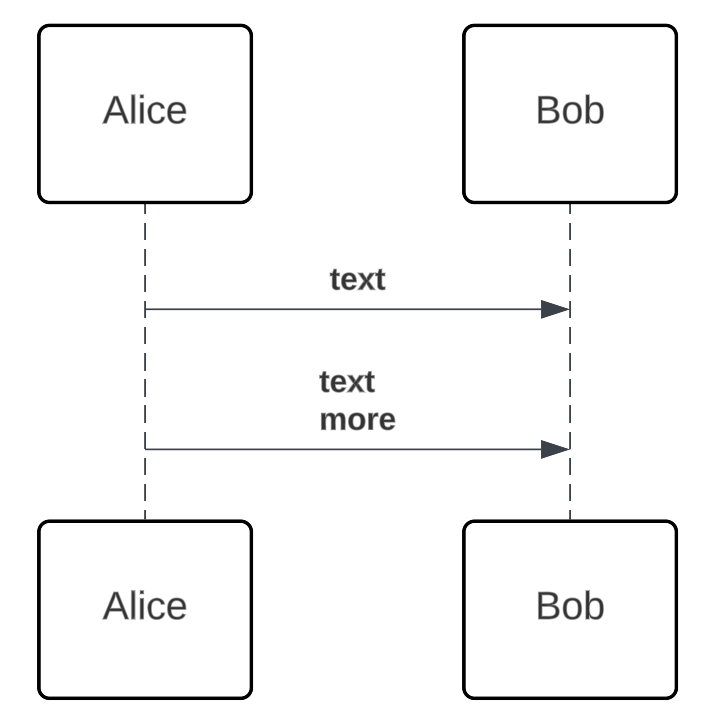

Tekst

Tekst voegt labels toe aan lijnen in een diagram om details toe te voegen aan acties of stromen.

Syntaxis	Beschrijving	voorbeeld
Alice->Bob: text	Een label toevoegen aan berichten tussen deelnemers.
Alice->Bob: text\nmore	Voeg een label toe met een regeleinde tussen deelnemers.

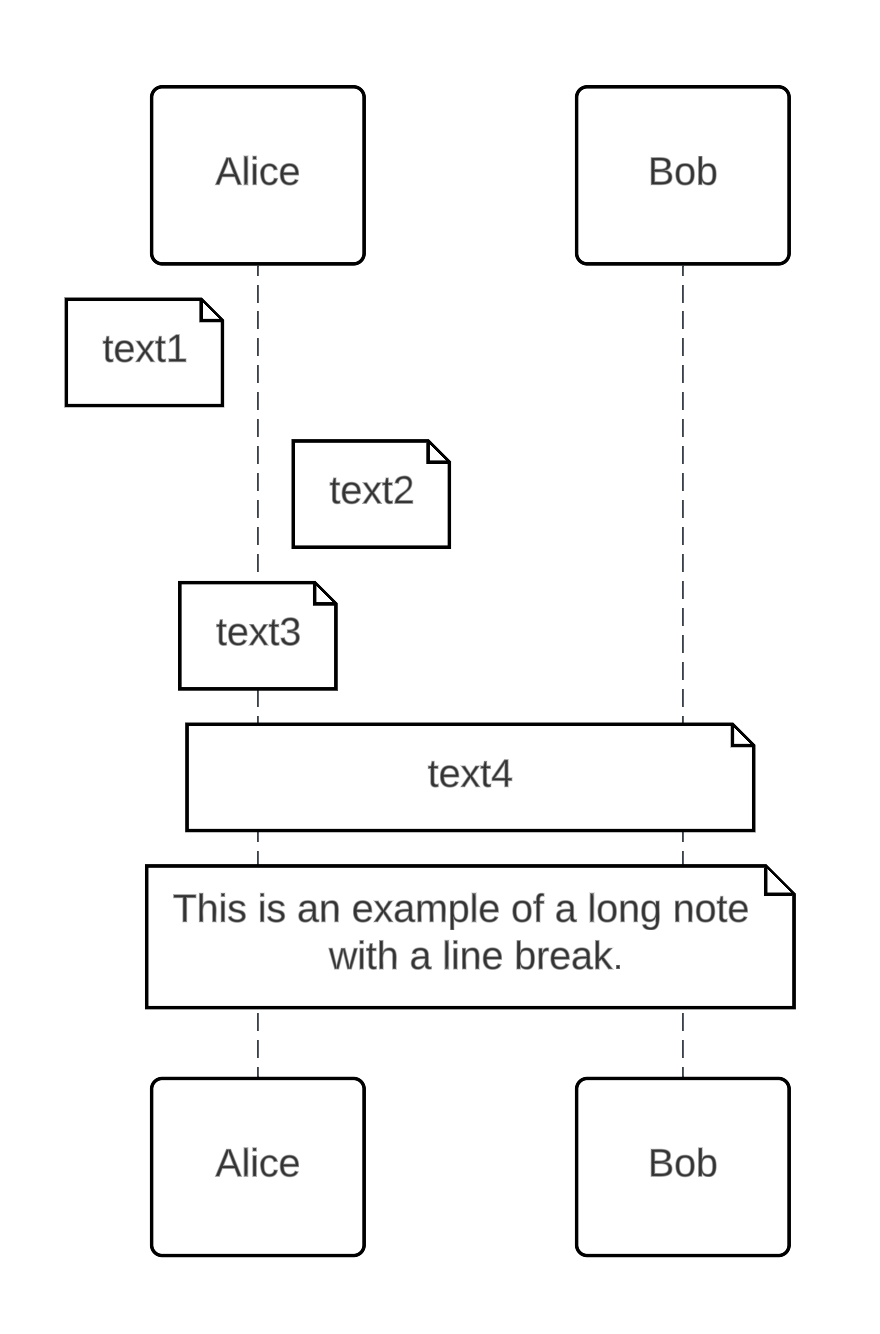

Notities

Gebruik notities om opmerkingen of uitleg toe te voegen aan een diagram, om elementen of het proces te verduidelijken.

Syntaxis	Beschrijving	voorbeeld
note left of Alice: text1	Links van Alice een notitievorm toevoegen (als er slechts twee personen zijn, kan "of Alice" worden weggelaten).
note right of Alice: text2	Rechts van Alice een notitievorm toevoegen.
note over Alice: text3	Een notitievorm toevoegen die boven Alice wordt weergegeven.
note over Alice, Bob: text4	Een notitievorm toevoegen die boven Alice en Bob wordt weergegeven.
note over Bob, Alice: This is an example of a long note \n with a line break. (keep this all in one line)	Een notitievorm toevoegen met een notitie van meerdere regels die over Alice en Bob wordt weergegeven.

Groeperen

Gebruik groepering om verwante elementen visueel te ordenen in een container, die een fysieke of conceptuele groepering in een systeem voorstelt. Dit vereenvoudigt het diagram door de relatie tussen elementen te laten zien.

Lucidchart ondersteunt verschillende groeperingsfuncties, elk met een ander doel. De volgende functies worden ondersteund:

alt: staat voor alternatieve stromen waarbij slechts één pad wordt gekozen.
Kiezen: Gebruikt voor optionele sequenties die alleen optreden als aan een voorwaarde is voldaan.

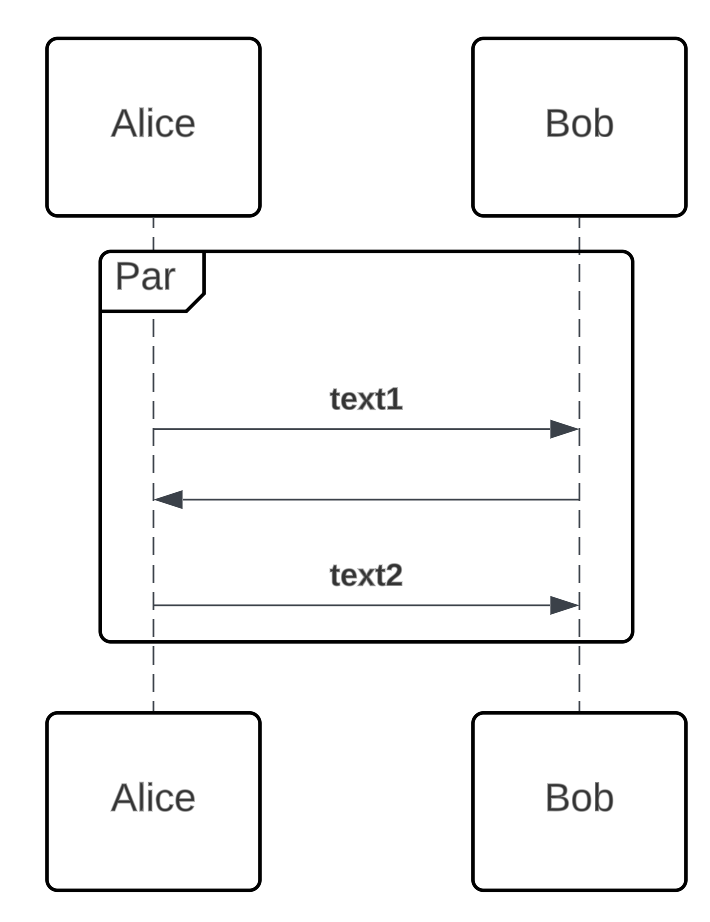

PAR: Betekent parallel, laat acties tegelijkertijd plaatsvinden.
Loop: Vertegenwoordigt herhaalde sequenties.
Kritiek: definieert een sectie die zonder onderbreking moet worden voltooid.

Syntaxis	Beschrijving	voorbeeld

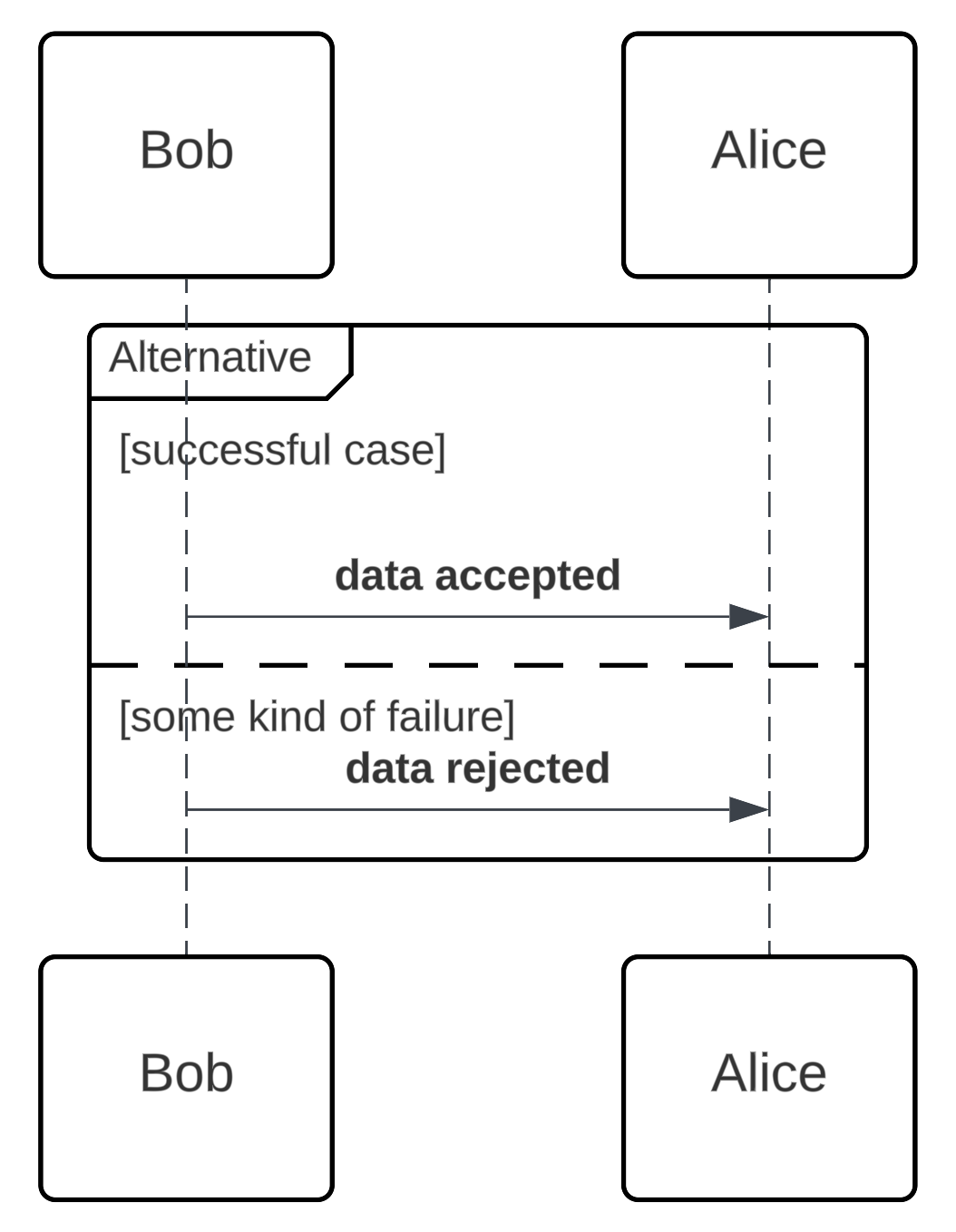

alt successful case Bob -> Alice: data accepted else some kind of failure Bob -> Alice: data rejected end	Opbouw van een groepsbericht met "alt" (alternatief) en "else" om verschillende situaties te tonen.

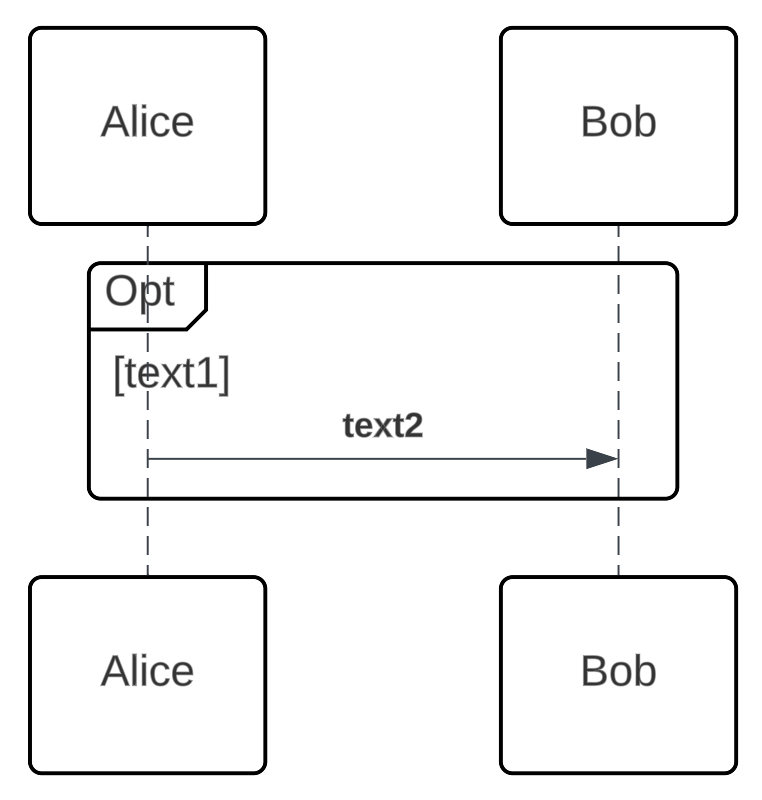

opt text1 Alice -> Bob: text2 end	Maak een groeperingsbericht met het trefwoord "opt". De volgende trefwoorden worden ondersteund: opteren Par Lus kritiek Opmerking: deze vier sleutelwoorden ondersteunen "else" niet. Alleen het sleutelwoord "alt" kan worden gekoppeld aan "else".

Syntaxis

Beschrijving

voorbeeld

alt successful case

Bob -> Alice: data accepted

else some kind of failure

Bob -> Alice: data rejected

end

Opbouw van een groepsbericht met "alt" (alternatief) en "else" om verschillende situaties te tonen.

opt text1

Alice -> Bob: text2

end

Maak een groeperingsbericht met het trefwoord "opt".

De volgende trefwoorden worden ondersteund:

opteren
Par
Lus
kritiek

Opmerking: deze vier sleutelwoorden ondersteunen "else" niet. Alleen het sleutelwoord "alt" kan worden gekoppeld aan "else".

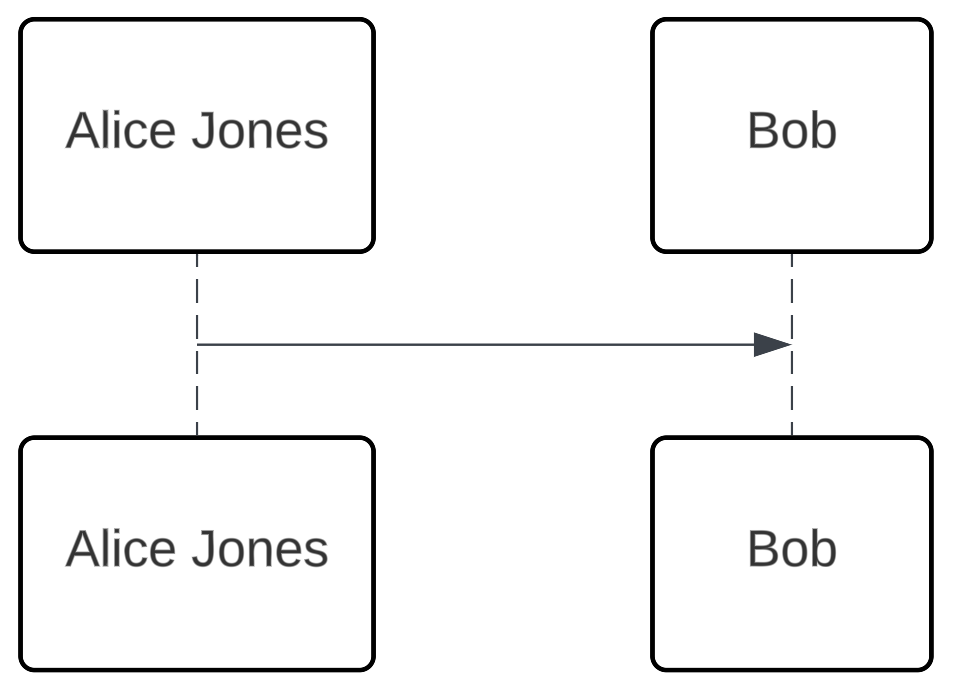

Alias

Gebruik een alias om een alternatieve naam aan een element toe te kennen, zodat jouw markup eenvoudiger en overzichtelijker wordt.

Syntaxis	Beschrijving	voorbeeld
participant A as Alice	Geef deelnemers aliassen zodat u sneller kunt schrijven.
participant A as "Alice Jones"	Plaats aanhalingstekens rond een alias om een deelnemer een alias van meer dan een woord te geven.

Opmerkingen

Opmerkingen zijn een manier om notities toe te voegen binnen jouw code die niet worden weergegeven op de diagram. Ze geven nuttige uitleg of herinneringen zonder de structuur van het diagram aan te tasten.

Syntaxis	Beschrijving
'comment text	Commentaar van een enkele regel
/' comment text '/	Commentaar van meerdere regels

Een volgordediagram bewerken

Maakt u zich geen zorgen als uw volgordediagram niet meteen de eerste keer perfect wordt. U kunt de opmaak van een diagram dat u al hebt gebouwd nog bewerken, zolang u de diagrammen op het doek nog niet handmatig aangepast of opnieuw gegroepeerd hebt.

Klik op het diagram. Het dialoogvenster voor de opmaak van de volgorde verschijnt links in e deditor.

Een volgordediagram vormgeven

Selecteer het volgordediagram en gebruik de eigenschappenbalk bovenin de editor om uw diagram vorm te geven. Als je in je diagram afzonderlijke blokken/elementen wilt vormgeven, moet je het diagram eerst degroeperen. Selecteer het diagram, klik met de rechtermuisknop en selecteer Degroeperen.

Opmerking: als u de groepering van uw diagram opheft, kunt u de opmaak niet opnieuw bewerken.

Veelgestelde vragen

Kan ik een stijlsyntaxis toevoegen aan mijn opmaak?
Het stylen van UML syntaxis wordt niet ondersteund in Lucidchart. Voor meer informatie over het stylen van jouw diagram, zie het gedeelte Stijl een reeks diagram van dit artikel.
