Lijnen zijn essentieel voor diagrammen. Daarom streeft Lucidchart ernaar om het werken ermee zo eenvoudig en intuïtief mogelijk te maken. Lees dit artikel voor meer informatie over het toevoegen, opmaken en aanpassen van lijnen.

Gratis	Individueel	Team	Onderneming	FedRAMP

Lijnen aan een diagram toevoegen

Er zijn vier manieren om een regel toe te voegen:

Handmatig klikken en slepen vanaf een object
Voeg snel een lijn en vorm toe vanuit een object
Sleep de lijnvorm vanuit het Vorm-menu
Klik met de rechtermuisknop en voeg rechtstreeks toe aan het canvas

Handmatig een lijn van een object toevoegen

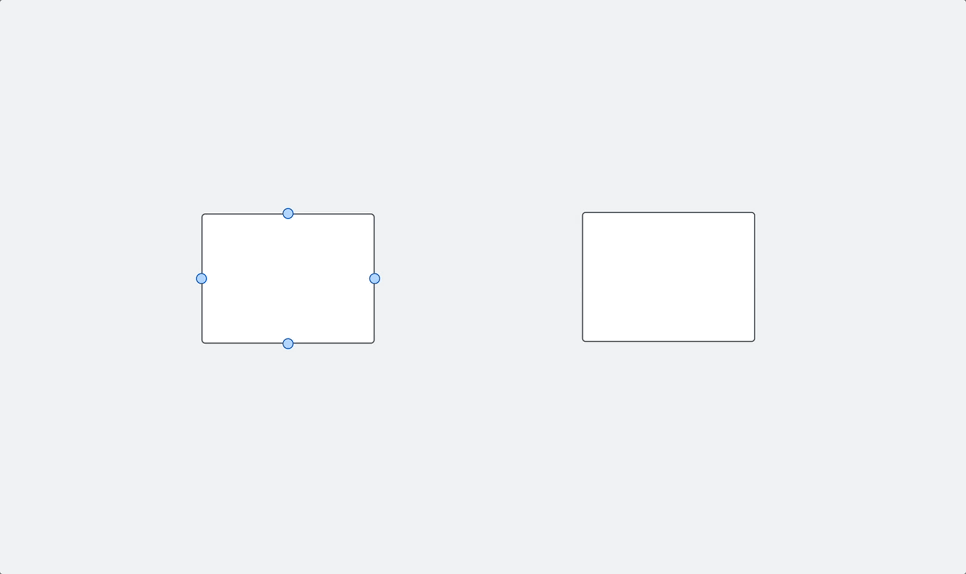

Beweeg je cursor over een vorm.

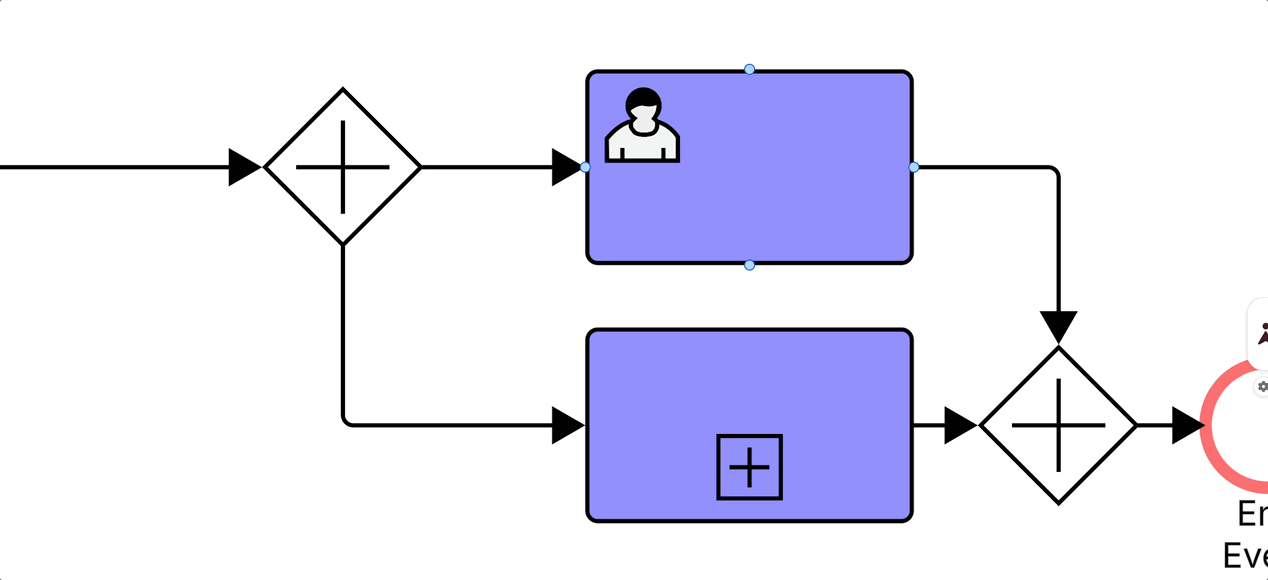

Klik op een rond rood knooppunt aan de zijkant van een object en sleepuw of je cursor weg van het object.

Je kunt de lijn weer verbinden met hetzelfde object, met een ander object of een nieuw object toevoegen door er een te selecteren in het menu dat verschijnt wanneer je de muis op het lege canvas loslaat.


Als je geen nieuw object aan een lijn wilt toevoegen, klik je ergens op het canvas om het auto-promptvenster voor de vorm te verlaten.

Om het venster met automatische prompt voor een vorm uit te schakelen:

Open je accountinstellingen door je profielafbeelding of initialen in de rechterbovenhoek te selecteren.
Klik op Documentinstellingen in het menu aan de linkerkant van je scherm.
Selecteer het tabblad Lucidchart.
Zoek het gedeelte 'Na het tekenen van lijnen'.
Selecteer 'Niets doen'.

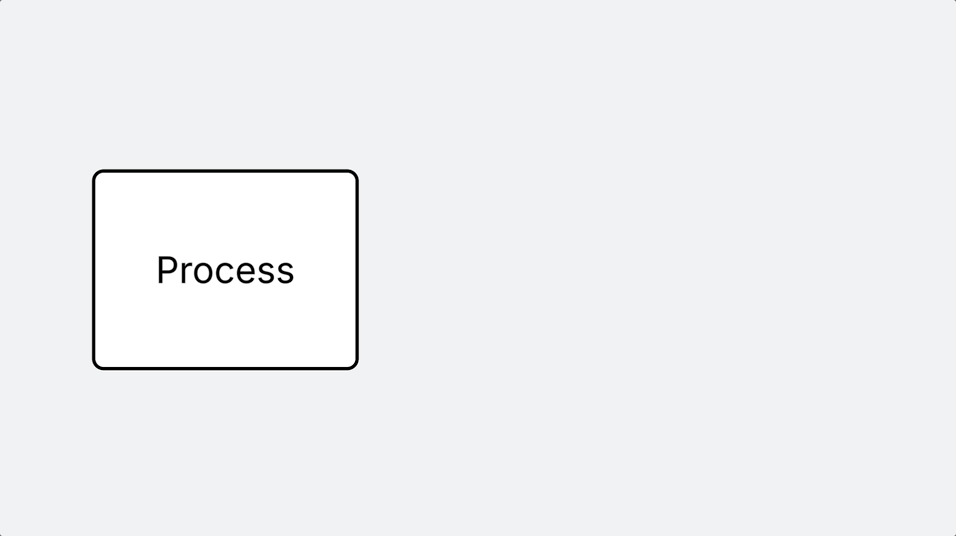

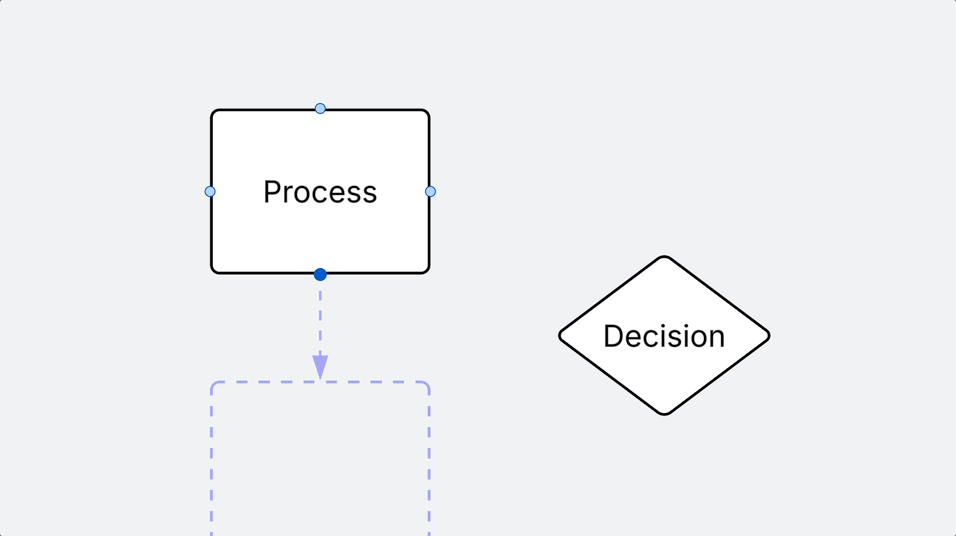

Voeg snel een lijn en vorm toe vanuit een object

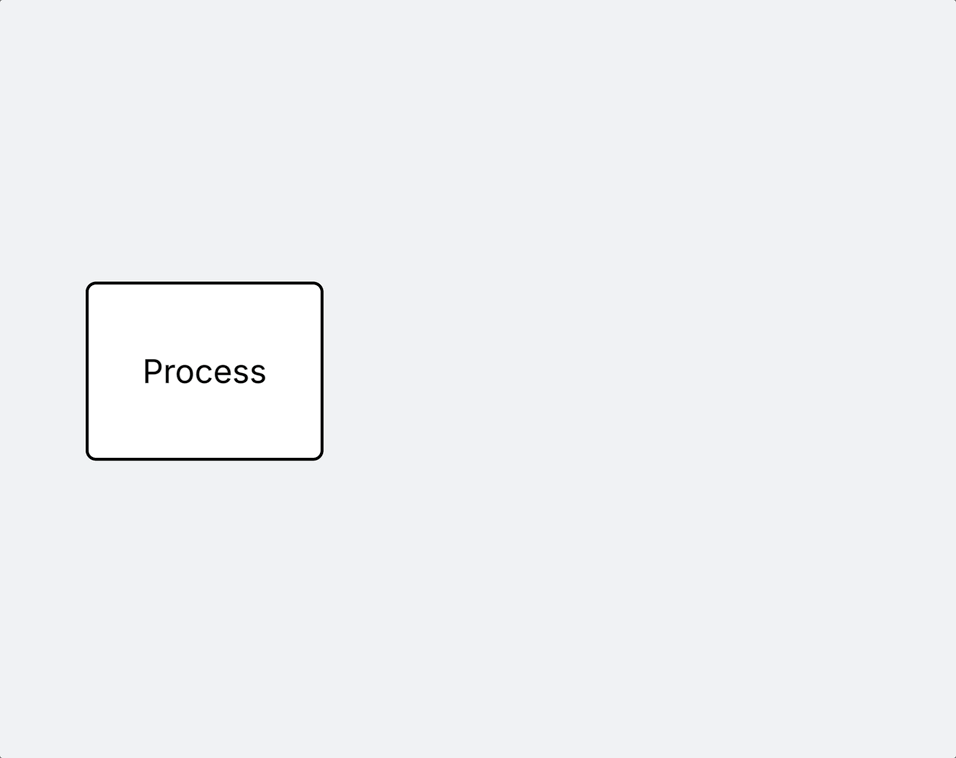

Beweeg Jouw of je cursor over een ronde rode knoop op een vorm.
Bekijk waar de lijn en vorm worden toegevoegd in het voorbeeld dat verschijnt.
Klik op een rond rood knooppunt dat op of rond de vorm verschijnt om de voorbeeldlijn en vorm toe te voegen.

Tip: Wanneer er ruimte beschikbaar is, wordt de nieuwe lijn en vorm toegevoegd in de richting van het ronde knooppunt Jouw of je klik. Wanneer er in die richting al een vorm aanwezig is, wordt er een nieuwe tak aangemaakt.

Een lijn toevoegen vanuit het menu Vorm

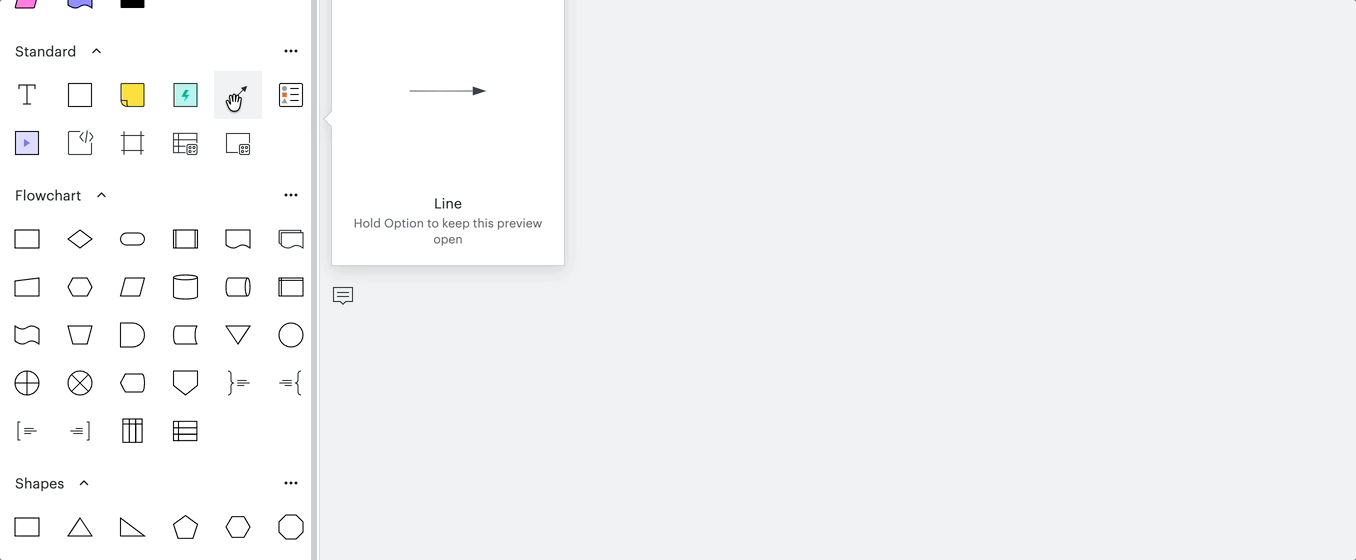

Klik en sleep het pictogram met de lijn en de pijl uit het gedeelte 'Standaard' van het vormmenu.
Verplaats de lijn door het te verslepen en verleng het door een van de uiteinden te verslepen.

Een lijn rechtstreeks aan het canvas toevoegen

Klik met de rechtermuisknop op het canvas.
Selecteer in het menu dat wordt weergegeven Lijn tekenen.

Extra tips:

Als je een object dat met een lijn is verbonden naar een ander object verplaatst, wordt de lijn ook verplaatst om de verbinding te behouden.
Houd de Shift-toets op je toetsenbord ingedrukt wanneer je een lijn tekent, zodat het pad een rechte lijn volgt in stappen van 45˚.
Maak een lijn die onafhankelijk van een vorm beweegt door "lijnverbindingen" in de documentinstellingenuit te schakelen.

Als u lijnverbindingen uitschakelt, kunt u nieuwe lijnen onafhankelijk van elkaar verplaatsen, zodat ze niet automatisch verbinding kunnen maken met een vorm. Lijnen die al verbonden waren met shapes voordat de lijnverbindingen werden uitgeschakeld, blijven echter verbonden en kunnen niet onafhankelijk worden verplaatst.

Lijnen opmaken en wijzigen

De vele opties voor het wijzigen van lijnen van Lucidchart geven je controle over hoe je lijnen eruitzien. Als je een wijziging wilt aanbrengen in een afzonderlijke regel, selecteer je de regel en navigeer je naar het overeenkomstige gedeelte van de werkbalk Opmaak boven je canvas. Als je de standaardregelinstellingen van een document wilt instellen, moet je ervoor zorgen dat je geen regels hebt geselecteerd voordat je de standaardregelinstellingen instelt via de werkbalk Opmaak.

Tip: Gebruik Stijlen om het uiterlijk van de lijnen en vormen in Jouw of je document te veranderen met vooraf gemaakte kleuren en stijlen. Bekijk ons artikel Vormen toevoegen en aanpassen voor meer informatie.

Lijnvorm

Lucidchart biedt vier opties voor lijnvorm:

Recht
Bocht
Hoek
Tweerichtingsverbindingen

De standaardinstelling voor lijnvorm is met hoeken, wat betekent dat de richting van je lijnen overeenkomt met het achtergrondraster van je tekenvel en alleen hoeken van 90° kan maken.

Volg deze stappen om de lijnvorm te wijzigen:

Selecteer een lijn of klik op de achtergrond van het canvas.

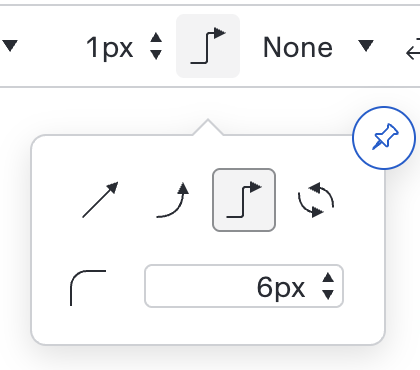

Klik op het pictogram Lijnopties op de opmaakwerkbalk.
Selecteer een van de beschikbare lijnvormen.

Als u de ellebooglijnvorm gebruikt, kunt u afronding toevoegen aan de hoeken van de lijn door de pixels omhoog en omlaag te bewegen in het vak “afgerond” in het lijnoptiesvenster.

Lijnkleur

Volg deze stappen om de kleur van een lijn te wijzigen:

Selecteer een lijn (of klik ergens op het canvas om een standaard in te stellen).
Klik op het pictogram Lijnkleur op de opmaakwerkbalk.
Selecteer een kleur in het kleurvenster dat verschijnt.

Gebruik een aangepaste kleur door te klikken op het pluspictogram onderaan het kleurstaalvenster.Vanaf hier kun je handmatig een kleur selecteren door een ruimte in het kleurstaal te selecteren of door de kleurschuifregelaar te gebruiken.Je kunt ook Hex, HSB of RGB selecteren in het vervolgkeuzemenu.Nadat dit is geselecteerd, kun je de HSB- of RGB-waarden aanpassen of een Hex-code invoeren.

Lijnbreedte

Volg deze stappen om de breedte van een lijn te wijzigen:

Selecteer een lijn (of klik ergens op het canvas om een standaard in te stellen).

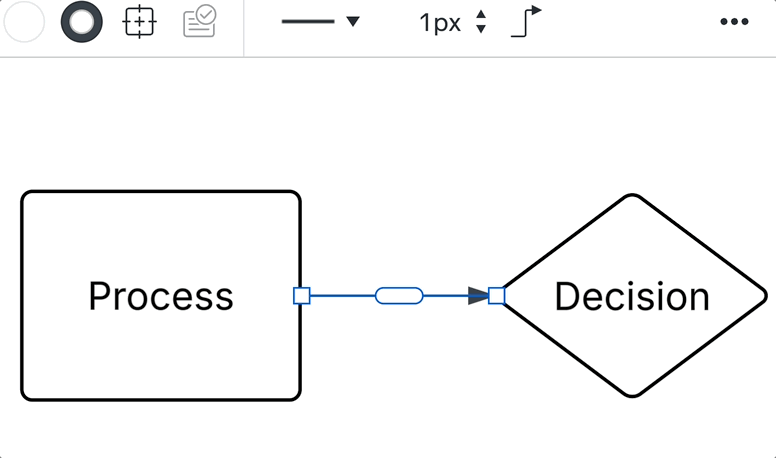

Schakel de pijlen omhoog en omlaag in het vak 'Lijnbreedte' van de opmaakwerkbalk.

Opmerking: Lucidchart staat lijndiktes toe van 0,5 tot 10 px, en rondt ingevoerde metingen af op het dichtstbijzijnde tiende deel van een pixel.

Lijnstijl

Volg deze stappen om de stijl van een lijn te wijzigen:

Selecteer een lijn (of klik ergens op het canvas om een standaard in te stellen).

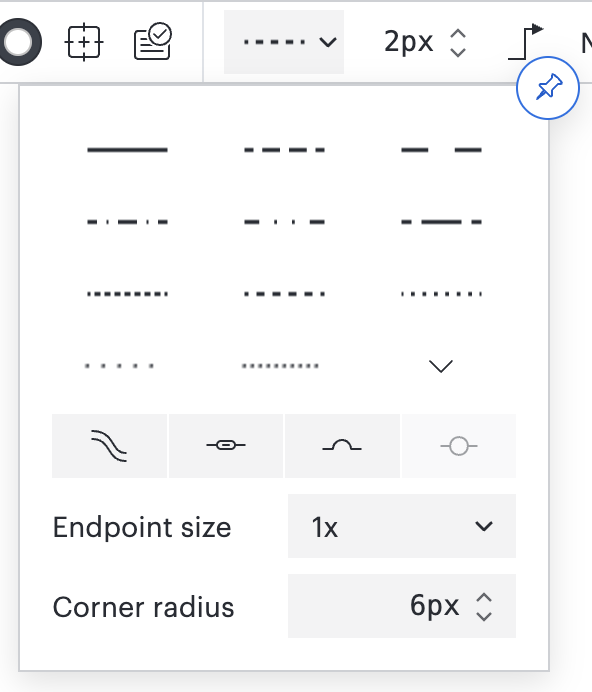

Klik op het vak "Lijnstijl" in de opmaakwerkbalk voor een weergave van de beschikbare lijnstijlopties.
Beweeg je cursor over de verschillende lijnstijlen om te zien hoe ze in je diagram zullen verschijnen. Klik op een lijnstijl om wijzigingen toe te passen.

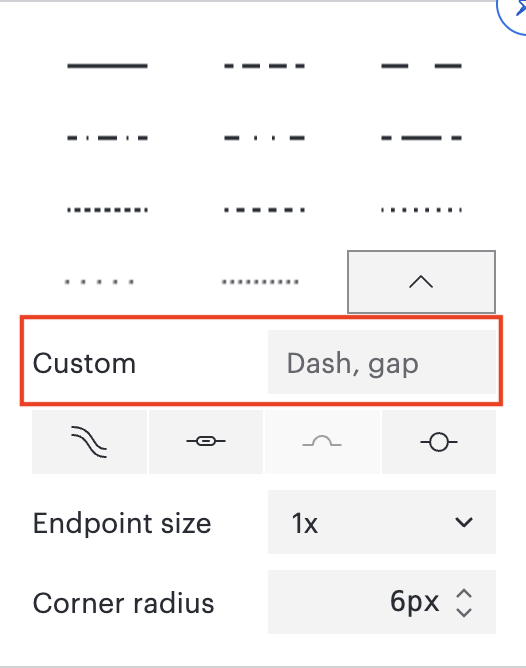

Extra lijnstijlopties:

Als u een individuele lijn wijzigt, kunt u onderaan dit venster "DUBBEL" selecteren om uw lijn in twee parallelle lijnen te veranderen.
Als een geselecteerde lijn een andere lijn op het canvas kruist, kunt u deze over de andere lijn laten springen door "JUMP" te selecteren.

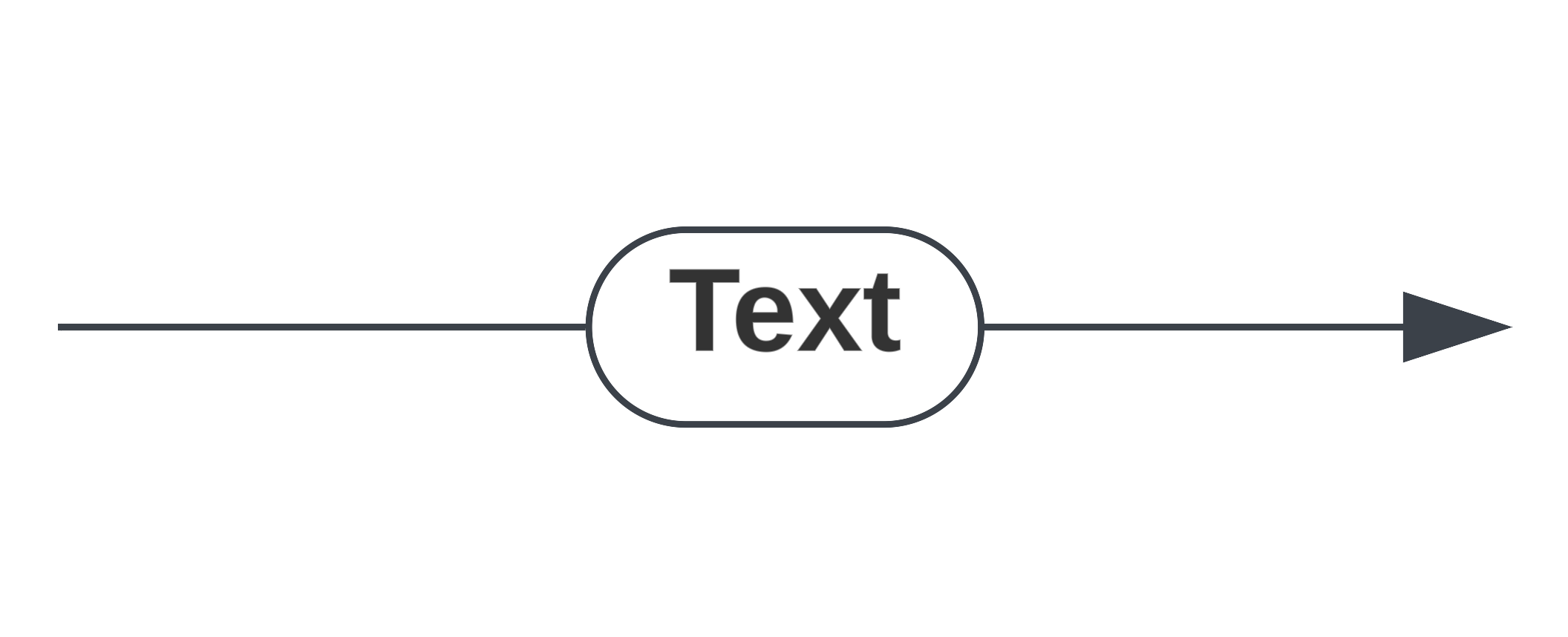

Als er tekst op een regel staat, kunt u “TEXT PILL” selecteren om een pil rond de tekst te maken.
Om een markering aan een lijn toe te voegen, kunt u "MARKER" selecteren om een cirkel in het midden van uw lijn toe te voegen, die kan worden gelabeld met tekst erboven.

Lijneindpunten wijzigen

De standaard instelling voor het eindpunt van lijnen in een nieuw document bevat een solide pijl met één kant. Volg deze stappen om eindpunten te wijzigen:

Selecteer een lijn (of klik ergens op het canvas om een standaard in te stellen).

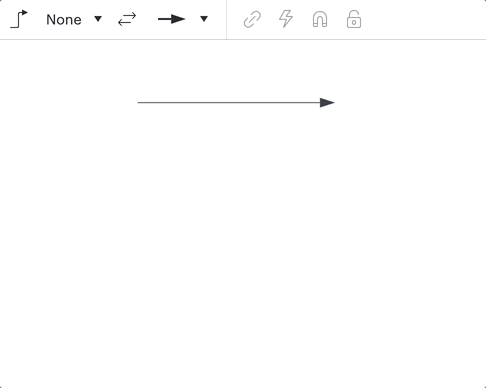

Klik op de linker- of rechtervervolgkeuzelijst 'Eindpunt' in de opmaakwerkbalk om de beschikbare opties te zien.
Selecteer een stijl.

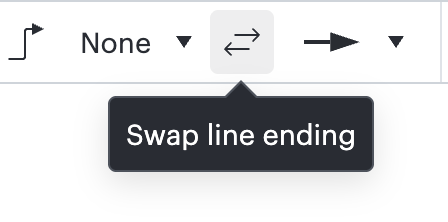

Als je de eindpunten van een geselecteerde lijn wilt omwisselen, klik je op het pictogram met de dubbele pijl naast de vervolgkeuzemenu's van het eindpunt in de opmaakwerkbalk.

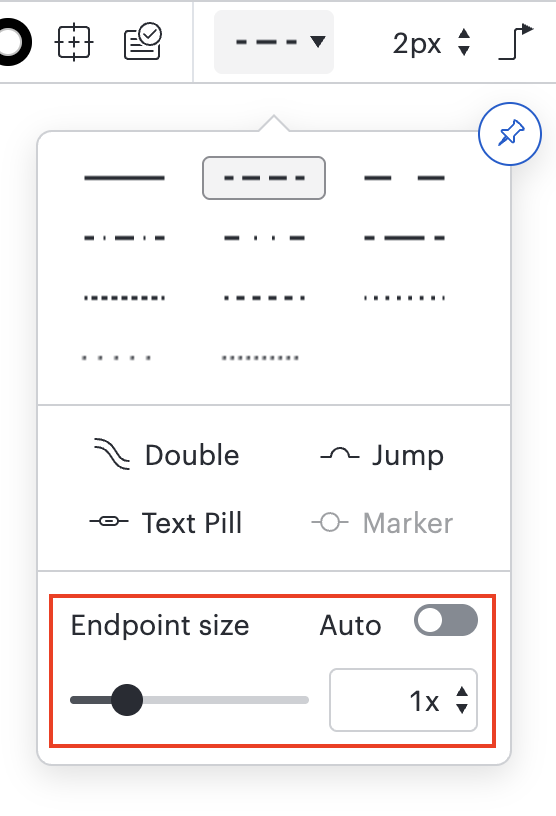

U kunt de grootte van lijneindpunten aanpassen met behulp van de lijnstijlopties die in het bovenstaande gedeelte worden vermeld.

Meer informatie: voor meer informatie over het opmaken van lijnen in een ERD of UML, zie ons artikel Een entiteitsrelatiediagram maken in Lucidchart .

Tekst aan een lijn toevoegen en wijzigen

Volg deze stappen om tekst aan een lijn toe te voegen:

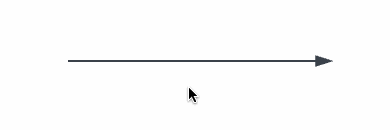

Dubbelklik op een lijn.
Typ in het tekstvak dat verschijnt.

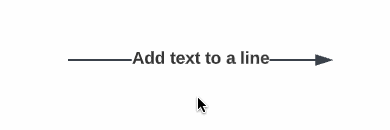

- Klik op en sleep het tekstvak om de tekst naar een andere plaats op de lijn te verplaatsen, inclusief direct erboven of daaronder.

Tekst van een regel verwijderen:

Dubbelklik op de tekst die je wilt verwijderen.
Markeer of plaats je cursor aan het einde van de tekst.
Druk op de toets 'Verwijderen' (op Mac) of 'Backspace' (op pc) op je toetsenbord.

Pad van een lijn wijzigen

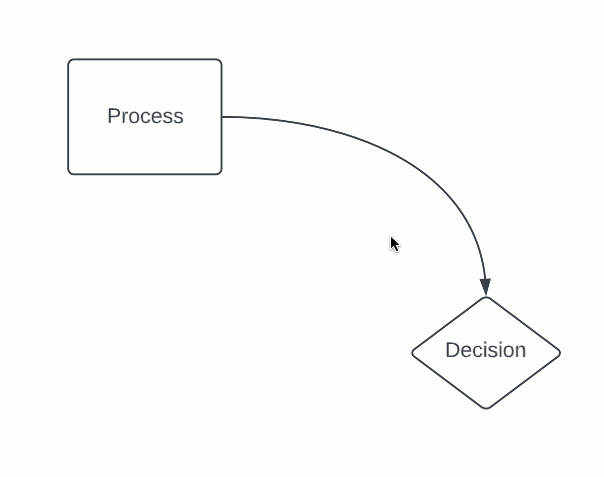

Het pad van een gebogen lijn wijzigen:

Selecteer een lijn.

Er verschijnt een knooppunt in het midden van elke sectie van de geselecteerde lijn.
Als je je cursor over een sectie van een geselecteerde lijn beweegt, verschijnt er een extra knoop bij de kwartmarkering van die sectie.

Klik op en sleep een knooppunt om het pad van de lijn te wijzigen.

Het pad van een rechte of gebogen lijn wijzigen:

Selecteer een lijn.

Er verschijnt een knooppunt in het midden van de lijn.

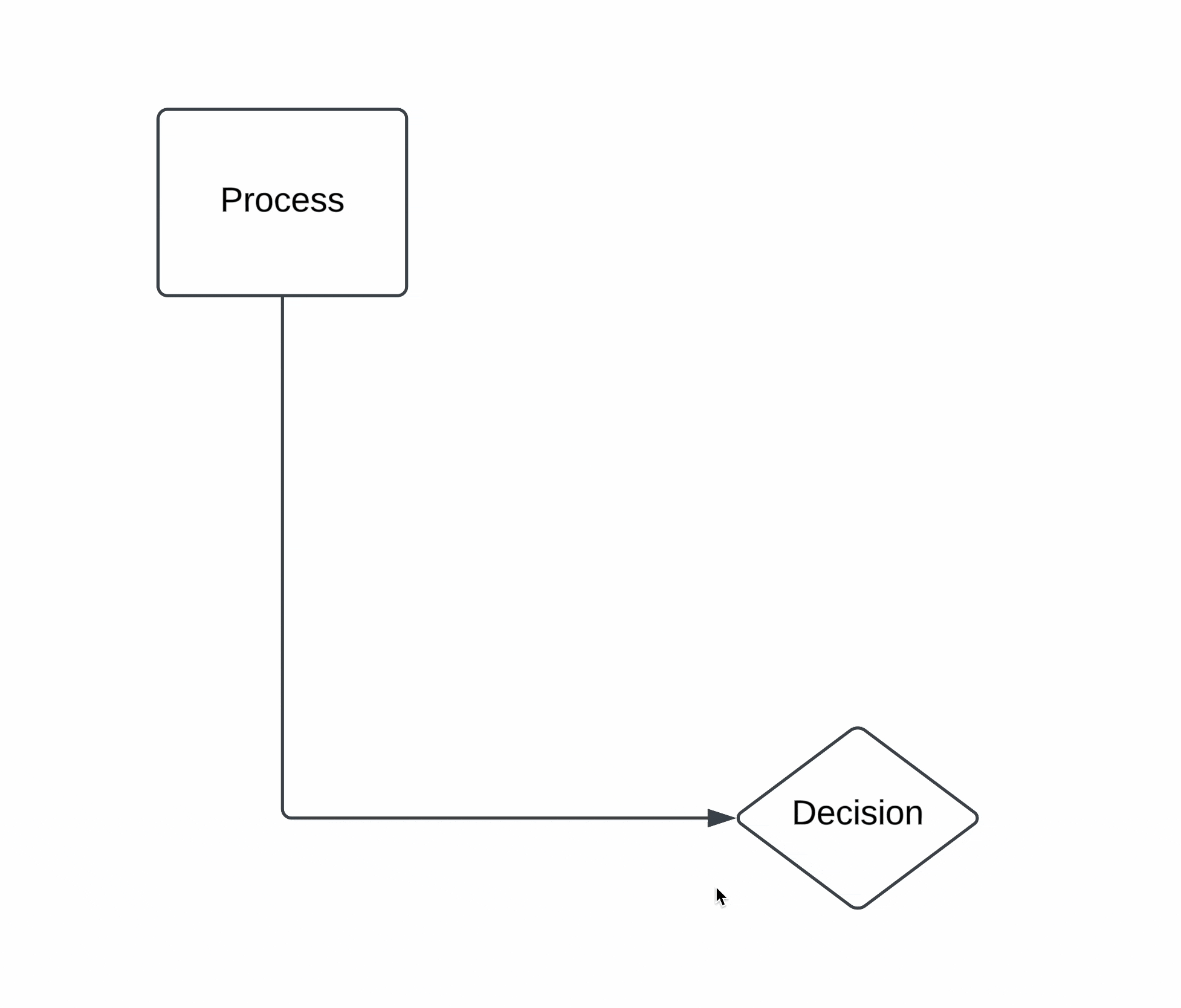

Klik op en sleep op het knooppunt om een hoek in de lijn te maken en het pad te wijzigen.

De lijn wordt in twee secties verdeeld en beide secties hebben nu een knooppunt in het midden van de sectie

Na het wijzigen van een lijn en het toevoegen van een hoek, kun je de hoek verwijderen door met de rechtermuisknop op de hoek te klikken en Hoek verwijderen te selecteren.

Slimme lijnen maken

Een slimme lijn past zijn verbindingspunten automatisch aan om het meest efficiënte pad tussen twee objecten te vormen. Zo maak je er een:

Teken een lijn van het ene object naar het andere.
Wanneer je de rand van het tweede object bereikt, houd je de cursor ingedrukt totdat het object is gemarkeerd.
Laat je cursor los voordat de markering verdwijnt.
