Met de plattegrondfunctie in Lucidchart kun je schaalbare plattegronden maken voor je huis, kantoor, evenementenlocatie of een ander gebouw. Begin met een sjabloon of gebruik de vormbibliotheken voor plattegronden van Lucidchart om een plattegrond te maken vanaf nul.

Gratis	Individueel	Team	Enterprise	FedRAMP

Aan de slag

De vormbibliotheken en sjablonen voor plattegronden van Lucidchart bieden handige hulpmiddelen om je plattegrond aan te passen, wat voor gebouw je ook ontwerpt. In de onderstaande afbeelding zie je bijvoorbeeld een huis met meerdere verdiepingen dat helemaal vanaf nul is opgebouwd met behulp van plattegrondvormen.

Beginnen met een sjabloon

Volg deze stappen om aan de slag te gaan met een ingebouwd plattegrondsjabloon in Lucidchart:

Open een Lucidchart-document.
Klik op het pictogram Sjabloongalerij van de Primaire werkbalk helemaal links van de werkruimte.
Zoek in de zoekbalk linksboven op ‘plattegrond’.
Beweeg je cursor over een sjabloon.
- Klik op Voorbeeld om een grotere afbeelding van het sjabloon te bekijken voordat je het selecteert.
- Klik op Invoegen om het sjabloon in je document in te voegen.

Beginnen met een leeg canvas

Om een plattegrond helemaal vanaf nul te maken, volg je deze stappen om de vormbibliotheken voor plattegronden te openen.

Open een Lucidchart-document.
Klik op Meer vormen onder aan het menu Vormen aan de linkerkant van de werkruimte.
- Je kunt ook op de 'M' op je toetsenbord drukken.
Vink onder ‘Standaardbibliotheken’ aan de linkerkant het vakje aan naast ‘Plattegronden’.
- Blader door alle vormbibliotheken die beschikbaar zijn in de categorie 'Plattegronden'. Schakel het vakje uit naast vormbibliotheken die je niet aan je menu Vormen wilt toevoegen.
Klik op Geselecteerde vormen gebruiken rechtsonder in het paneel.

Je kunt nu plattegrondvormen naar het canvas slepen vanuit het menu Vormen aan de linkerkant.

De documentinstellingen optimaliseren

Voor de beste ervaring bij het maken en aanpassen van je plattegrond, raden we aan alle opties voor uitlijnen uit te schakelen. Dat doe je als volgt:

Open het menu Bestand via het menu bovenaan de werkruimte.
Klik op Documentinstellingen.
Selecteer Raster en uitlijnen in het menu aan de linkerkant van het paneel dat wordt weergegeven.
Schakel de volgende instellingen uit:
- Uitlijnen op objecten
- Objecten uitlijnen op raster
- Uitlijnen op hulplijnen

Als je deze instellingen uitschakelt, kun je vormen in je plattegrond nauwkeuriger verplaatsen.

Plattegrondvormen toevoegen en aanpassen

Het toevoegen van plattegrondvormen aan het canvas werkt ongeveer hetzelfde als bij andere vormen in Lucidchart: je selecteert een vorm in het menu Vormen en sleept deze naar de werkruimte. In sommige gevallen werken deze vormen iets anders dan andere Lucidchart-vormen, vooral als het gaat om wanden en deuren. Raadpleeg de onderstaande gedeelten voor meer specifieke details over werken met plattegrondvormen.

Kamers

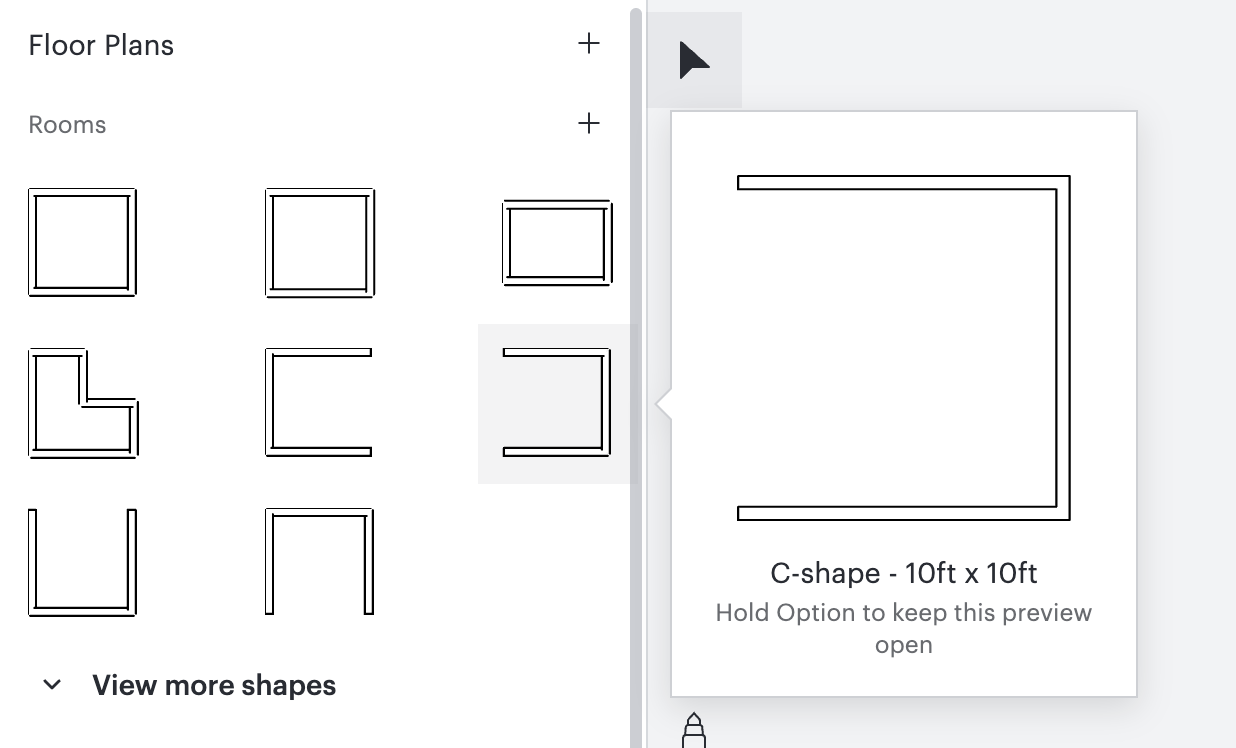

Als je een plattegrond op een leeg canvas maakt, is het vaak het makkelijkst om met de vorm 'Kamer' te beginnen. Er zijn meerdere kamergroottes en -vormen te vinden in de vormbibliotheek Kamers. Om een kamer toe te voegen, selecteer je een kamer en sleep je deze naar het canvas.

Kamers bestaan uit meerdere 'Wand'-vormen en gedragen zich op dezelfde manier. In het volgende gedeelte vind je meer informatie over het werken met 'Wand'-vormen.

Wanden

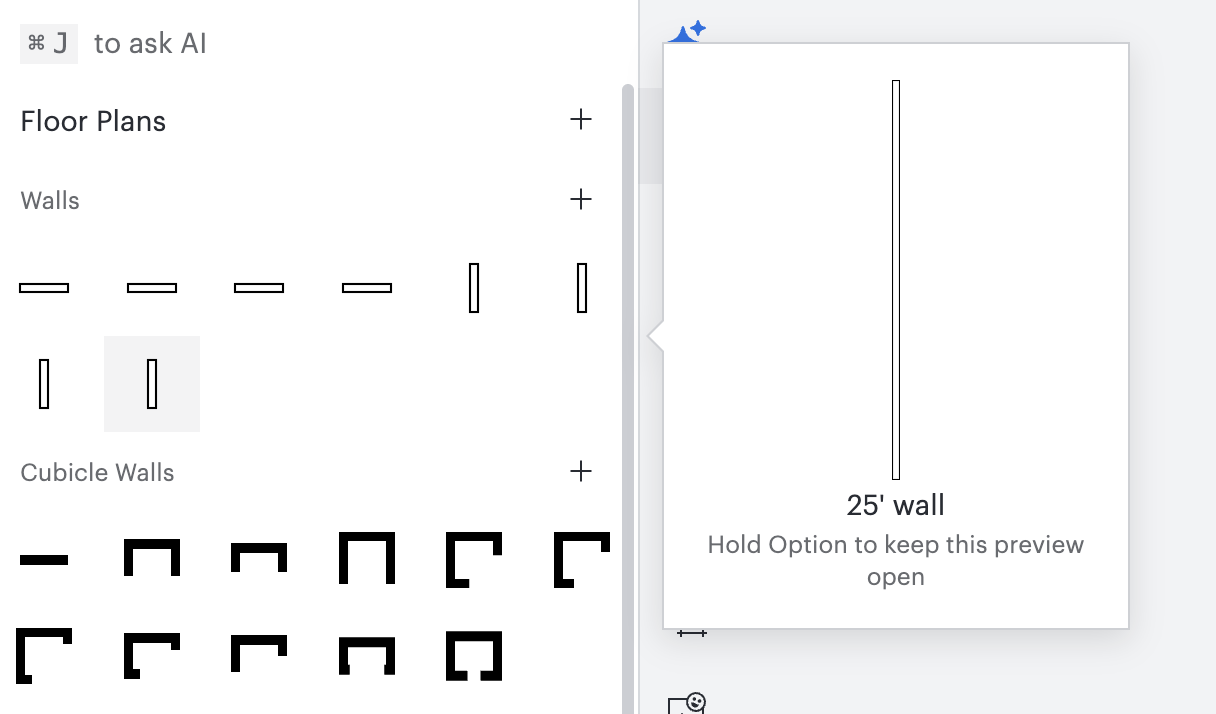

Net als bij kamers, kun je een wand aan het canvas toevoegen door er een te selecteren in de vormbibliotheek Wanden en deze naar het canvas te slepen. De vormbibliotheek Wanden bevat verschillende opties die je kunt selecteren, afhankelijk van de richting en het formaat.

Nadat je een wand op het canvas hebt geplaatst, kun je het formaat, de richting en de maatnotatie aanpassen.

Formaat of richting wijzigen
Om het formaat of de richting van een wand te wijzigen, klik je op de paarse stip aan een uiteinde van de wand en sleep je die naar een nieuwe plek op het canvas.

Wandafmetingen aanpassen
De afmetingen die naast een wand worden weergegeven, kun je naar wens verplaatsen of verbergen. Om een afmeting te verplaatsen, klik je erop en sleep je deze naar een nieuwe plek, bijvoorbeeld naar de andere kant van de wand.

De afmetingen verbergen:

Klik met de rechtermuisknop op een wand op het canvas.
Beweeg je cursor bovenaan het menu over 'Opties voor muur'.
Selecteer Lengte verbergen.

Opmerking: als een wand aan een andere wand wordt vastgemaakt, gelden de afmetingen specifiek voor de kant van de wand waar ze worden weergegeven. Bij de binnenzijde worden andere afmetingen weergegeven dan bij de buitenzijde.

Een wand met een andere wand verbinden
Je kunt losse wanden aan elkaar vastmaken om kamers te creëren. We raden aan om dit te doen, omdat dit de nauwkeurigheid van de wandmetingen kan verbeteren.

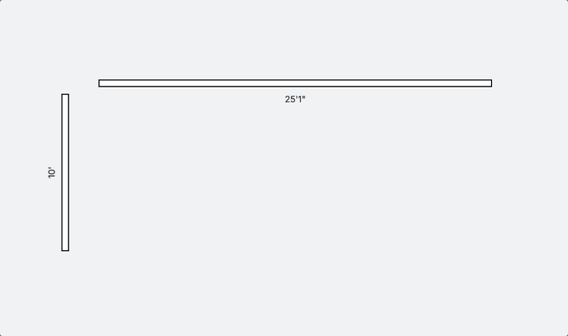

Om een wand met een andere wand te verbinden, sleep je de hoek van de ene wand over de hoek van een andere wand. Hieronder zie je een voorbeeld. In dit voorbeeld zie je ook dat een wandafmeting specifiek is voor de binnen- of buitenzijde van de wand.


Tip: als je problemen ondervindt bij het verbinden van wanden, probeer dan in te zoomen voordat je de wand versleept. Hierdoor kun je wanden nauwkeuriger verplaatsen.

Deuren en ramen

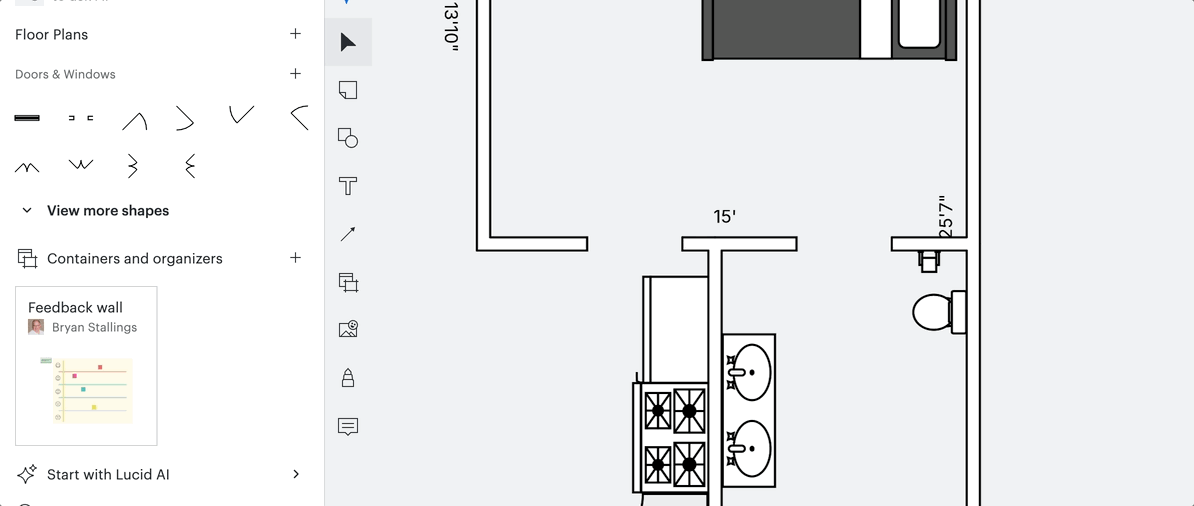

Volg deze stappen om een deur of raam aan een wand op je plattegrond toe te voegen:

Selecteer een optie in de vormbibliotheek Deuren en ramen.
Sleep je selectie naar een wand.

De deur of het raam wordt automatisch op de wand geplaatst. Daarna kun je de deur of het raam verplaatsen of de grootte ervan wijzigen.

Zorg ervoor dat de deuropening aan de juiste kant zit als je een deur selecteert. Nadat je de deur aan een wand hebt toegevoegd, kun je deze naar de andere kant van de wand verplaatsen door op het paarse vierkantje in het midden van de deurvorm te klikken en deze naar de andere kant van de wand te slepen.

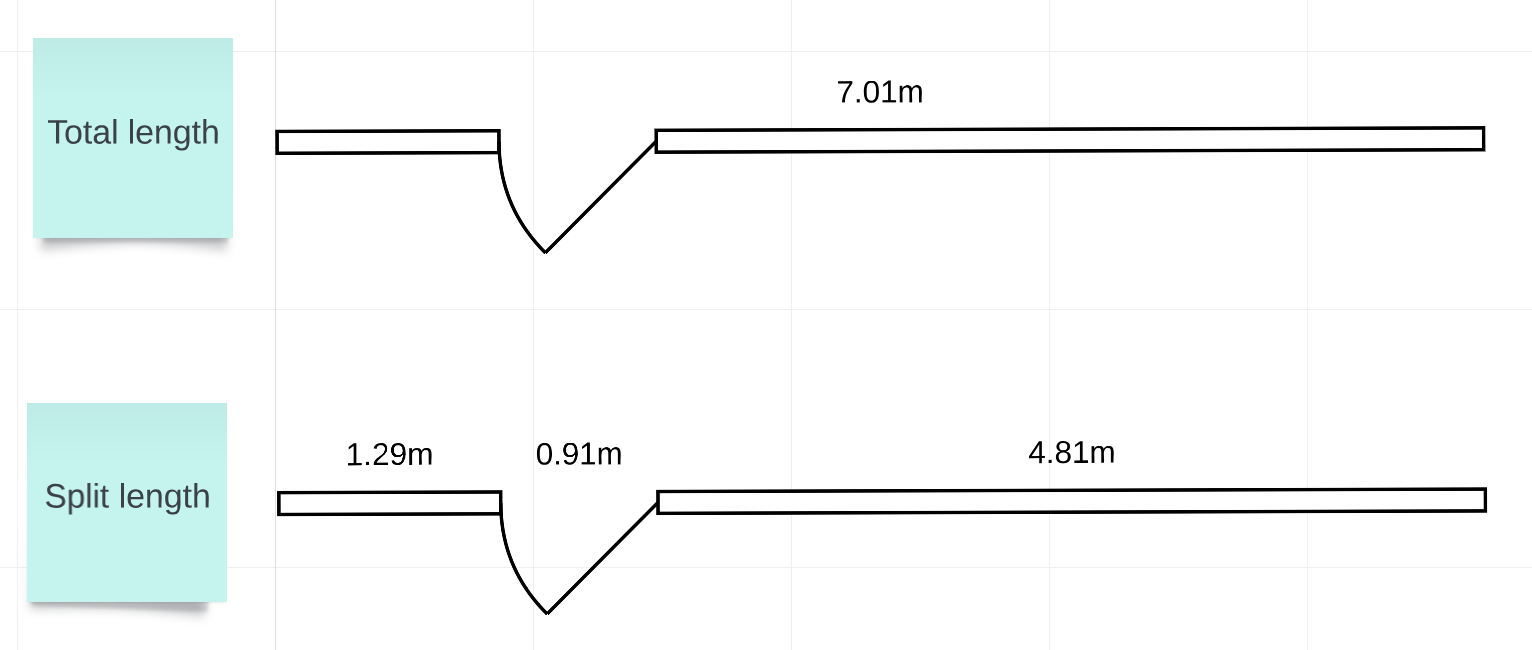

Wisselen tussen lengte opsplitsen en totale lengte
Als je een deur of raam aan een wand toevoegt, kun je ervoor kiezen om de totale lengte van de gehele wand of de lengte van elk gedeelte weer te geven. Dat doe je als volgt:

Klik met de rechtermuisknop op een wand met een deur of raam.
Beweeg je cursor bovenaan het menu over 'Opties voor muur'.
Selecteer Lengte opsplitsen of Totale lengte.

Extra objecten

De vormbibliotheken voor plattegronden van Lucidchart bevatten allerlei extra objecten die je kunt toevoegen, zoals trappen, kasten, hokken, meubels, apparaten en meer.

Meer informatie: als je een bepaalde plattegrondvorm die je zoekt niet kunt vinden, kun je deze toevoegen als aangepaste vorm. Bekijk voor meer informatie ons artikel over Vormbibliotheken in Lucidchart.

De schaaltool gebruiken

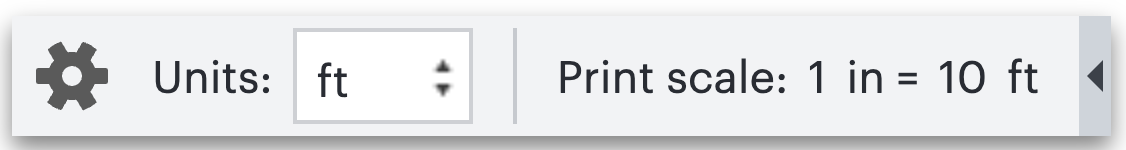

Als je een of meer beschikbare vormbibliotheken voor plattegronden opent, verschijnt er automatisch een schaaltool linksonder in de werkruimte. Klik op het tandwielpictogram om de volledige werkbalk weer te geven of te verbergen. Deze tool is alleen bedoeld als hulpmiddel tijdens het maken van je plattegrond en is niet zichtbaar in een geëxporteerde versie.

Gebruik deze tool om de schaal van je plattegrond in te stellen en de maateenheden te wijzigen. Als je wijzigingen aanbrengt in de opties op de schaaltool, wordt het formaat van je Lucidchart-document dienovereenkomstig aangepast.

Meer informatie: tip 7 in dit gemeenschapsbericht bevat een uitgebreider voorbeeld van het effect van het wijzigen van de schaalafmetingen op je Lucidchart-document.

De vorm 'Schaal' toevoegen

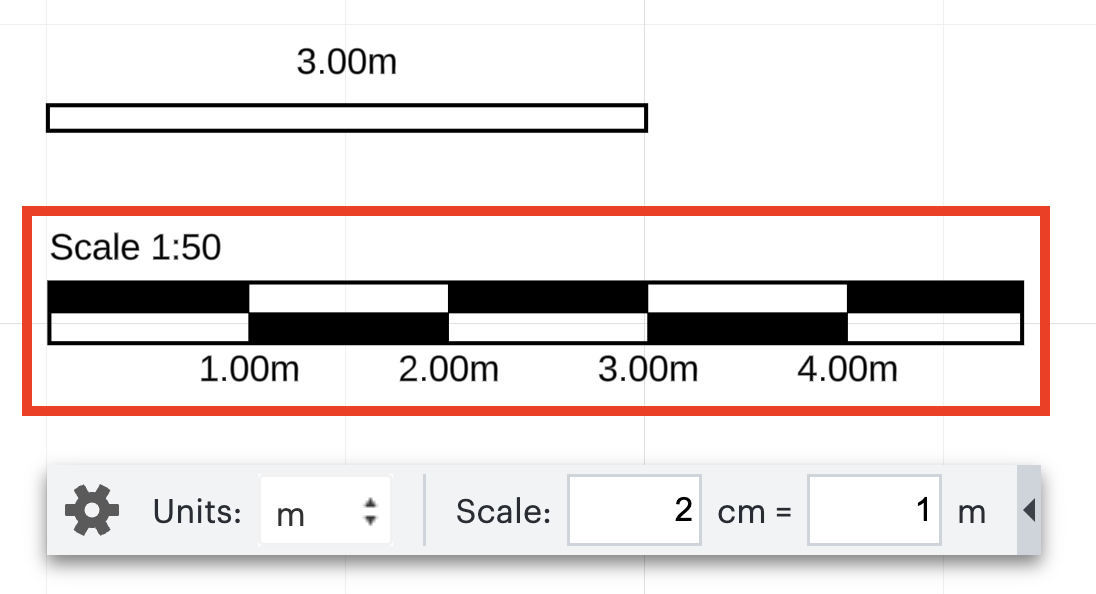

Als je een schaal wilt toevoegen die in een geëxporteerde versie van je plattegrond wordt weergegeven, of om als referentie te gebruiken bij het maken van je plattegrond, voeg je de vorm 'Schaal' toe via de vormbibliotheek Meting. Als je de schaaltool uit het vorige gedeelte aanpast, verandert deze vorm automatisch mee.

Bronnen

Bekijk de aanvullende bron hieronder voor meer informatie over deze functie. Deze bron is alleen beschikbaar in het Engels.

Gemeenschapsberichten
Tips voor het maken van een plattegrond in Lucidchart 🚧

Veelgestelde vragen

Kan ik de dikte van de wanden in mijn plattegrond wijzigen?
Nee. De dikte van de wanden in Lucidchart-plattegronden staat vast en kan niet worden gewijzigd.

Kan ik handmatig specifieke afmetingen voor een plattegrondvorm invoeren?
Nee. Er is geen manier om de afmetingen van een plattegrondvorm op te geven. Als workaround kun je wel een aangepaste vorm met aangepaste afmetingen toevoegen.

Kan ik aangepaste afmetingen invoeren voor wanden?
Nee. Wandafmetingen worden automatisch ingevuld op basis van de schaal van het document en de grootte van de wand. Als workaround kun je de afmetingen verbergen en een tekstvak met aangepaste afmetingen toevoegen.

Kan ik een bewerkbare plattegrond uit een bestaand bestand importeren?
Nee. Om een plattegrond snel na te maken in Lucidchart, kun je wel een afbeelding van een bestaande plattegrond invoegen en lagen in Lucidchart gebruiken om deze over te trekken. Volg hiervoor de instructies in dit gemeenschapsbericht.
