Gebruik de CSV-importfunctie van Lucidchart voor procesdiagrammen om snel stroomdiagrammen te maken op basis van een gegevensset. In dit artikel worden de stappen beschreven om je gegevens op te maken en te importeren, om zo een diagram te genereren.

Dit is een experimentele functie. Sommige functionaliteiten werken mogelijk niet zoals verwacht.

Gratis	Individueel	Team	Enterprise	FedRAMP

De gegevens instellen

Voordat je gegevens importeert, moet je CSV aan de volgende vereisten voldoen:

Bevat alle vereiste kolommen.
Elke rij heeft een unieke ID.
Er worden alleen ondersteunde vormen gebruikt.
Vormen en vormbibliotheken zijn juist gespeld, met inbegrip van het hoofdlettergebruik.

Tip: om een voorbeeld te bekijken van correct opgemaakte gegevens, klik je hier om een voorbeeld-CSV te downloaden.

Voorbeeld

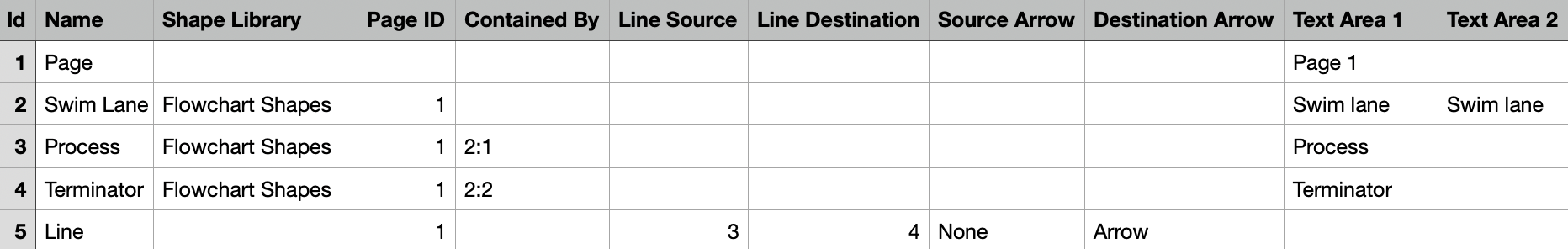

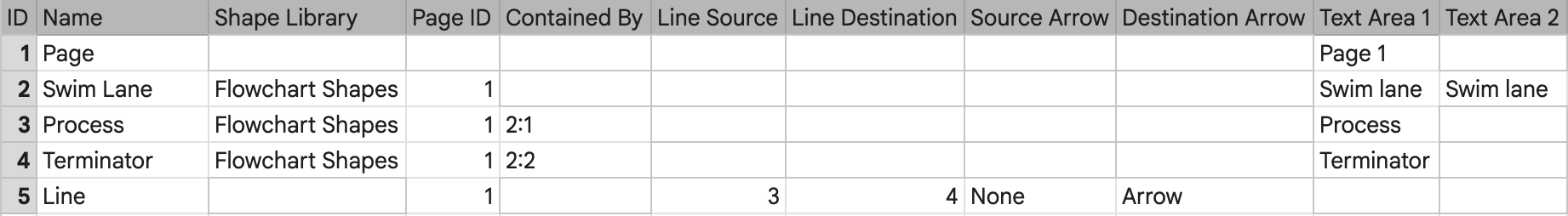

Bekijk dit voorbeeld tijdens het lezen van de onderstaande gedeelten om te zien hoe het opmaken in zijn werk gaat.

Invoer

Output

Vereiste kolommen

De volgende kolommen zijn vereist bij het opmaken van het CSV-bestand:

Id
Naam
Vormbibliotheek
Pagina-ID
Begrensd door
Tekstgebied 1

Lees de onderstaande gedeelten voor meer informatie over elk van deze kolommen.

ID
Elke rij in het bestand moet een unieke ID hebben. We raden aan om met '1' te beginnen en verder te tellen voor elke nieuwe rij.

Naam
Deze kolom dient om het type object te identificeren dat wordt geïmporteerd. Dit zijn de typen die je kunt opnemen:

Pagina
Lijn
Ondersteunde vormen
- Voor vormen moet je de naam van elke unieke vormoptie invoeren, zoals 'Proces' of 'Zwembaan'. Bekijk het onderstaande gedeelte voor een lijst met ondersteunde vormen.

Vormbibliotheek
Elke ondersteunde vorm in het bestand moet de naam van de bijbehorende vormbibliotheek bevatten. De meeste ondersteunde vormen komen uit de bibliotheek 'Stroomdiagramvormen'.

Pagina-ID
Alle vormen en lijnen moeten de unieke ID aangeven voor het paginanummer waarop ze staan. Zie het bovenstaande voorbeeld, waarin wordt aangegeven dat alle objecten op pagina 1 staan.

Begrensd door
Hoewel 'Begrensd door' een vereiste kolom is, worden er alleen gegevens ingevuld voor vormen die zich binnen containervormen bevinden, zoals een zwembaan.

Voor basiscontainers bevat deze kolom alleen de ID voor de containervorm. Voor zwembanen geeft de kolom eerst de ID voor de vorm van de zwembaan weer, gevolgd door een dubbele punt (:) en de rij van de zwembaan waarin de vorm wordt weergegeven.

In het bovenstaande voorbeeld geeft '2:1' aan dat de vorm 'Proces' zich in de eerste rij van de zwembaan (ID-nummer 2) bevindt, en geeft '2:2' aan dat de vorm 'Afsluiter' zich in de tweede rij van de zwembaan bevindt.

Tekstgebied 1
Hoewel deze kolom vereist is, hoeft deze alleen gegevens te bevatten als een item in de gegevensset tekst bevat. Voor pagina's wordt deze kolom gebruikt voor de titel van de pagina. Voor vormen en lijnen wordt deze kolom gebruikt om tekst binnen de vorm of op de lijn aan te geven.

Optionele kolommen

De onderstaande kolommen zijn optioneel bij het instellen van de gegevens voor de import van je procesdiagram:

Bron lijn
Bestemming lijn
Bron pijl
Bestemming pijl
Tekstgebied [n]

Lees de onderstaande gedeelten voor meer informatie over elk van deze kolommen.

Lijn bron/lijn bestemming
Deze kolom is vereist voor alle 'Lijn'-rijen in je gegevensset en moet de ID bevatten voor de vorm waar de lijn begint en de ID voor waar de lijn eindigt. Als de lijn niet eindigt bij een vorm, moet deze kolom leeg worden gelaten.

Bron pijl/Bestemming pijl
Deze kolom is vereist voor ‘Lijn’-rijen in je gegevensset en moet een van de volgende opties bevatten:

Geen
Pijl
Open pijl
Holle pijl

Dit geeft de stijl aan van het eindpunt van de lijn bij de bron en de bestemming.

Tekstgebied [n]
Als een vorm of lijn meerdere tekstgebieden bevat, moet deze kolom die teksten bevatten. De gegevensset mag zoveel 'Tekstgebied'-kolommen bevatten als nodig.

Ondersteunde vormen

Bij het importeren van procesdiagrammen worden pagina's, lijnen en een selectie vormen uit de bibliotheek 'Stroomdiagramvormen' ondersteund. De volgende vormen worden ondersteund:

Zwembaan
- Alleen horizontale zwembaan wordt ondersteund voor import, maar kan handmatig worden aangepast op de canvas
Proces
Besluit
Afsluiter
Document
Voorbereiding
Data (I/O)
Database
Vertraging
Connector
Of
Weergave
Notitie

Lijnen die de bovenstaande vormen verbinden, worden ook ondersteund.

Opmerking: het importeren werkt alleen naar behoren als de naam van de vorm en vormbibliotheek precies hetzelfde zijn als hierboven, met inbegrip van het hoofdlettergebruik.

Je gegevens importeren

Nadat je gegevens correct zijn opgemaakt, kun je deze stappen volgen om je procesdiagram te importeren in Lucidchart:

Open een Lucidchart-document.
Klik op Gegevens importeren onder aan het paneel Vormen aan de linkerkant.
Selecteer Procesdiagram in het navigatiemenu aan de linkerkant van het paneel dat wordt weergegeven.
Klik op Je gegevens importeren.
Selecteer een of meerdere CSV-bestanden op je apparaat.
Klik op Importeren.

Je procesdiagram wordt weergegeven in het Lucidchart-document.

Veelgestelde vragen

Kan ik in het CSV-bestand aangeven welke tekst- en vormstijl ik in mijn procesdiagram wil gebruiken?
Nee. Er is geen manier om stijl en opmaak, zoals lettertype en kleur, aan het CSV-bestand toe te voegen.

Waarom ziet mijn diagram er niet helemaal uit zoals verwacht?
Lucidchart interpreteert de gegevens om het diagram zo logisch mogelijk te maken, maar in sommige gevallen, vooral bij complexe gegevenssets, kan er sprake zijn van overlappende lijnen, vormen of tekst. In deze gevallen kun je de objecten op het canvas indien nodig handmatig aanpassen.
