Verbeter de duidelijkheid van je Lucidchart-diagrammen door een diagramsleutel toe te voegen. Je kunt een of meer diagramsleutels toevoegen aan elke pagina in Lucidchart. Lees verder voor meer informatie.

Gratis	Individueel	Team	Onderneming	FedRAMP

Een diagramsleutel toevoegen

Zo voeg je een diagramsleutel toe:

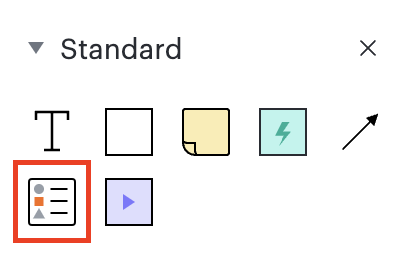

Zoek de bibliotheek met standaardvormen in het Vormen-menu
Sleep de diagramsleutelvorm naar het canvas.

Tip: als je al een diagram hebt gemaakt in Lucidchart, kun je snel een diagramsleutel toevoegen door te klikken op Diagramsleutel maken onderaan de vormbibliotheek 'Vormen in gebruik', linksboven in de werkruimte.

Een diagramsleutel aanpassen

Een titel toevoegen

Om een titel toe te voegen aan een diagramsleutel:

Selecteer een diagramsleutelvorm op het canvas.
Klik op de titel 'Diagramsleutel'.
Typ een nieuwe naam voor de geselecteerde diagramsleutel.

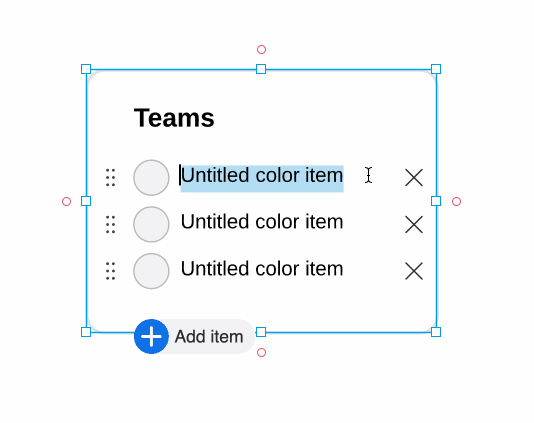

Een sleutelitem een naam geven

Om sleutelitems in je diagramsleutel een naam te geven:

Selecteer een diagramsleutelvorm op het canvas.
Klik op de veldnaam.
Typ een nieuwe naam voor het sleutelitem.

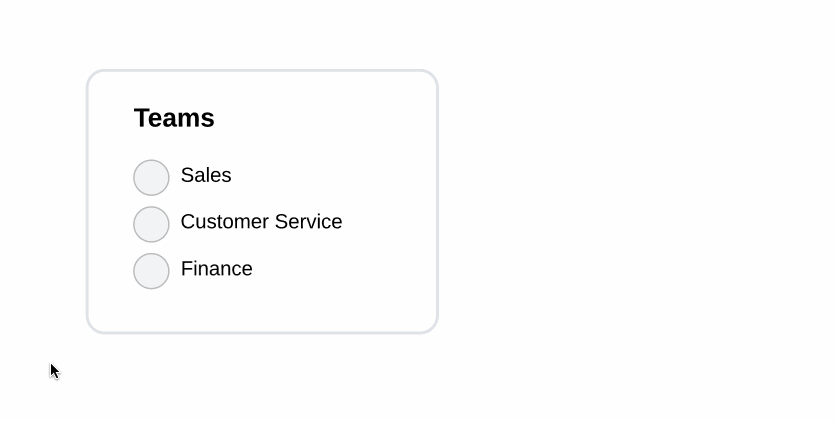

Een kleur wijzigen

Om de kleuren in je diagramsleutel te wijzigen:

Selecteer een diagramsleutelvorm op het canvas.
Selecteer de cirkel links van een sleutelitem.
Kies een kleur uit de opties.

De vorm van een sleutelitem toevoegen of wijzigen

Een vorm toevoegen

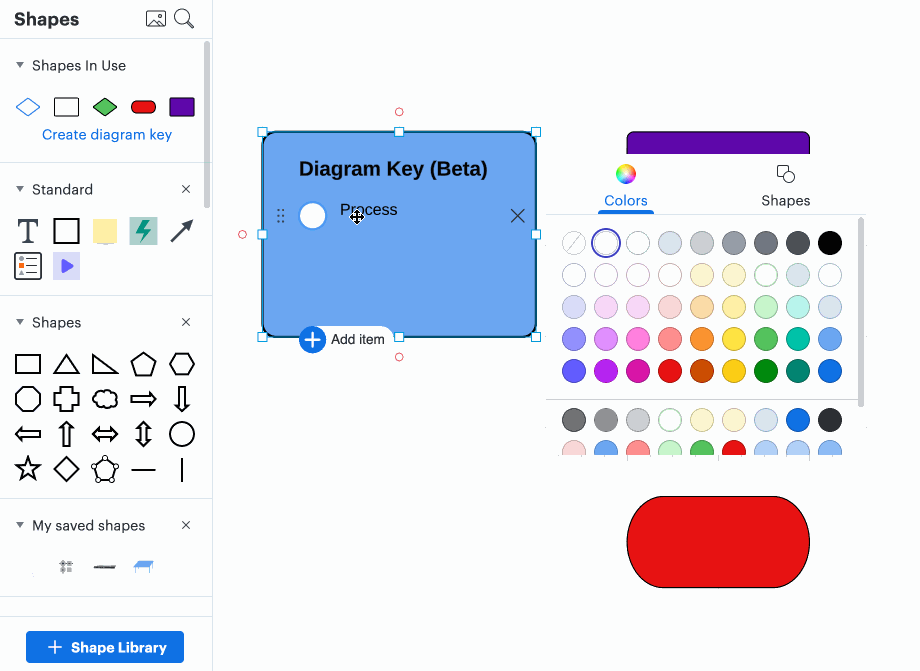

Als je een vorm aan je diagramsleutel wilt toevoegen, sleep je een vorm van het canvas of een vormbibliotheek naar de diagramsleutelvorm.

Opmerking: Diagramsleutels kunnen basisvormen bevatten, waaronder stroomdiagramvormen, mindmapvormen en sticky notes. Andere vormen worden mogelijk niet ondersteund. Lijnen en pijlen worden niet ondersteund.

Een bestaande vorm wijzigen
Om een bestaande vorm op je diagramsleutel te wijzigen:

Selecteer een diagramsleutelvorm op het canvas.
Selecteer de vorm links van een sleutelitem.
Klik op Vormen bovenaan het menu dat verschijnt.
Kies een vorm uit het gedeelte 'Vormen in gebruik'.

Opmerking: je kunt elke combinatie van kleur en vorm slechts één keer gebruiken in een diagramsleutel.

Meer belangrijke items toevoegen

Om meer sleutelitems aan je diagramsleutel toe te voegen:

Selecteer een diagramsleutelvorm op het canvas.
Klik op Item toevoegen linksonder in de vorm.
Kies een kleur voor het item in het kleurenpaneel dat verschijnt.

Een sleutelitem verwijderen

Om een sleutelitem uit je diagramsleutel te verwijderen:

Selecteer een diagramsleutelvorm op het canvas.
Klik op X rechts van het sleutelitem.

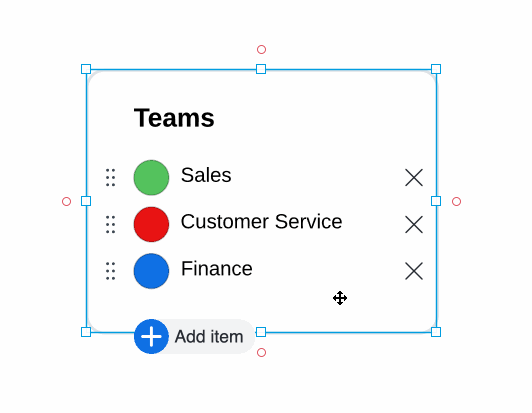

Sleutelitems herschikken

Om de volgorde van de sleutelitems in een diagramsleutel te wijzigen:

Selecteer een diagramsleutelvorm op het canvas.
Klik op het pictogram met zes puntjes links van een sleutelitem en sleep het naar een nieuwe plaats in de lijst.
