Houd je Lucid-documenten geordend door de lay-out van objecten op het canvas te beheren. Lees dit artikel voor meer informatie over hoe je tools in Lucidchart en Lucidspark kunt gebruiken om samenhangende documenten en whiteboards te maken waardoor mensen kunnen navigeren.

Gratis	Individueel	Team	Onderneming	FedRAMP

Objecten selecteren

Eén object selecteren

Om een object in een Lucidchart-document te selecteren, klik je op het object.

Als je een object op een Lucidspark-whiteboard wilt selecteren, zorg je ervoor dat het selectiegereedschap is gemarkeerd bovenaan de primaire toolbar aan de linkerkant van het whiteboard en klik je vervolgens op het object.

Meerdere objecten selecteren

Er zijn verschillende manieren om meerdere objecten in Lucidchart-documenten en Lucidspark-whiteboards te selecteren:

Klik en sleep een vak rond de objecten die je wilt selecteren.
Houd de “Shift”-toets op uw toetsenbord ingedrukt en klik vervolgens op de objecten die u wilt selecteren (of deselecteren).
Houd 'Ctrl' (pc) of 'Command' (Mac) op uw toetsenbord ingedrukt en sleep vervolgens een kader rond de objecten die u wilt selecteren, zelfs als u rechtstreeks op een vorm klikt.
Gebruik Ctrl-A (op een pc) of Cmd-A (op een Mac) om alle objecten op het canvas te selecteren.

Objecten positioneren

Object- en rasterlijnen gebruiken

Objectlijnen

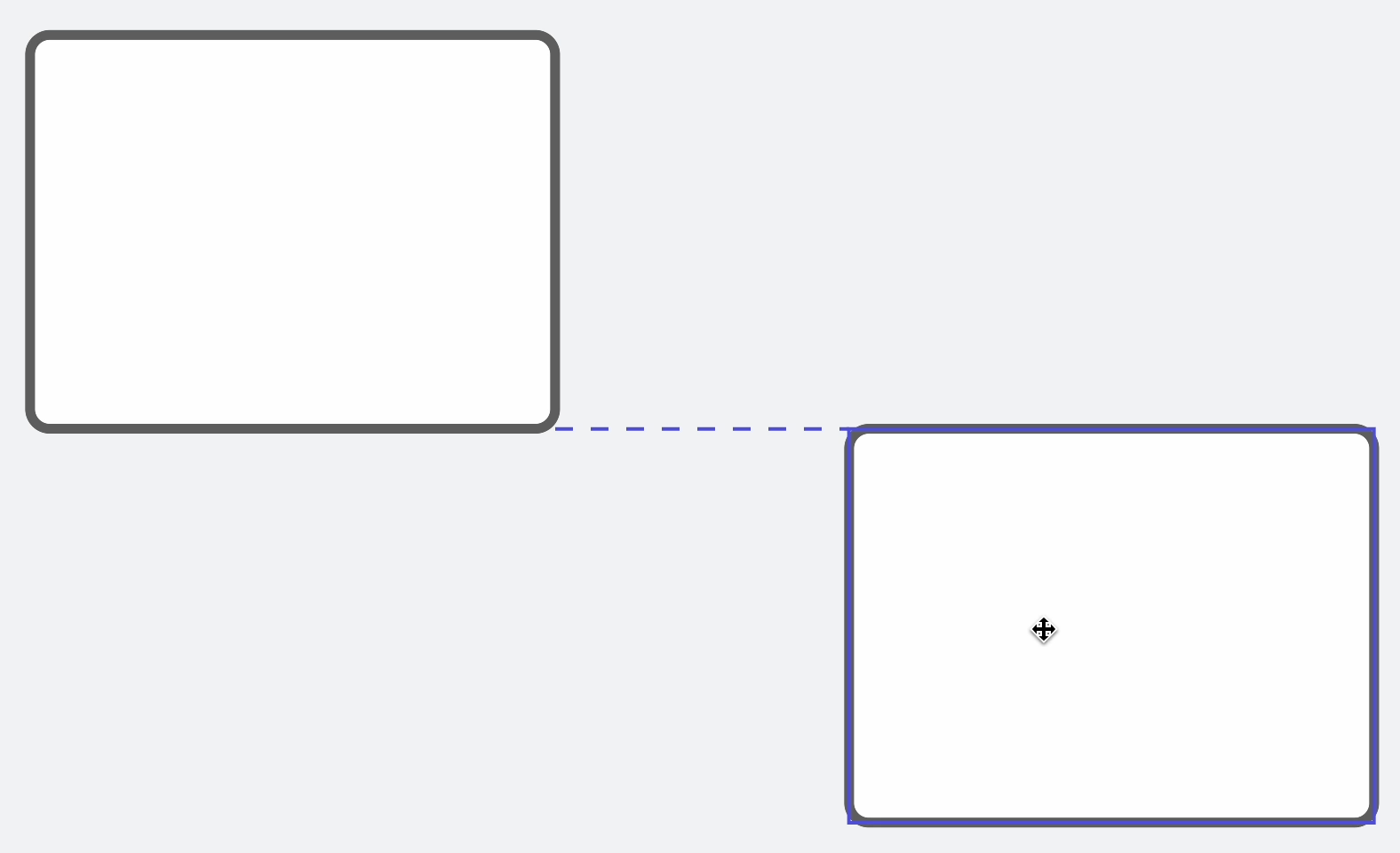

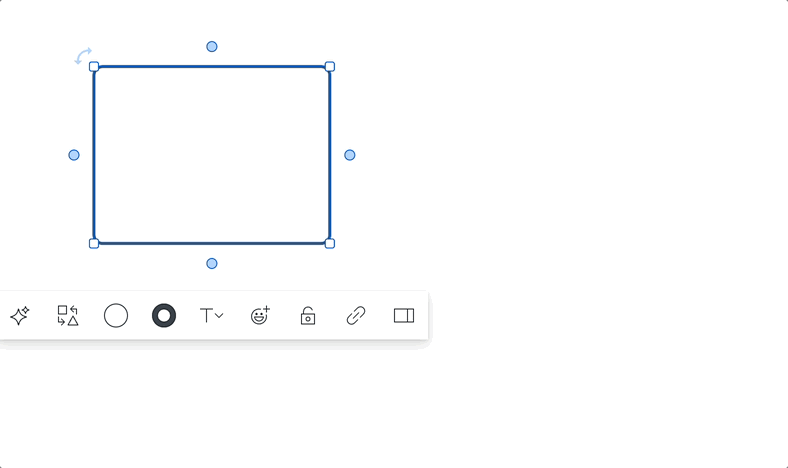

Als je een nieuw object naar je canvas sleept of een bestaand object verplaatst, verschijnen er automatisch lijnen om je te helpen het object uit te lijnen met andere objecten. Als de rand van het object op één lijn ligt met de rand van een ander object, verschijnen er stippellijnen tussen de twee objecten.

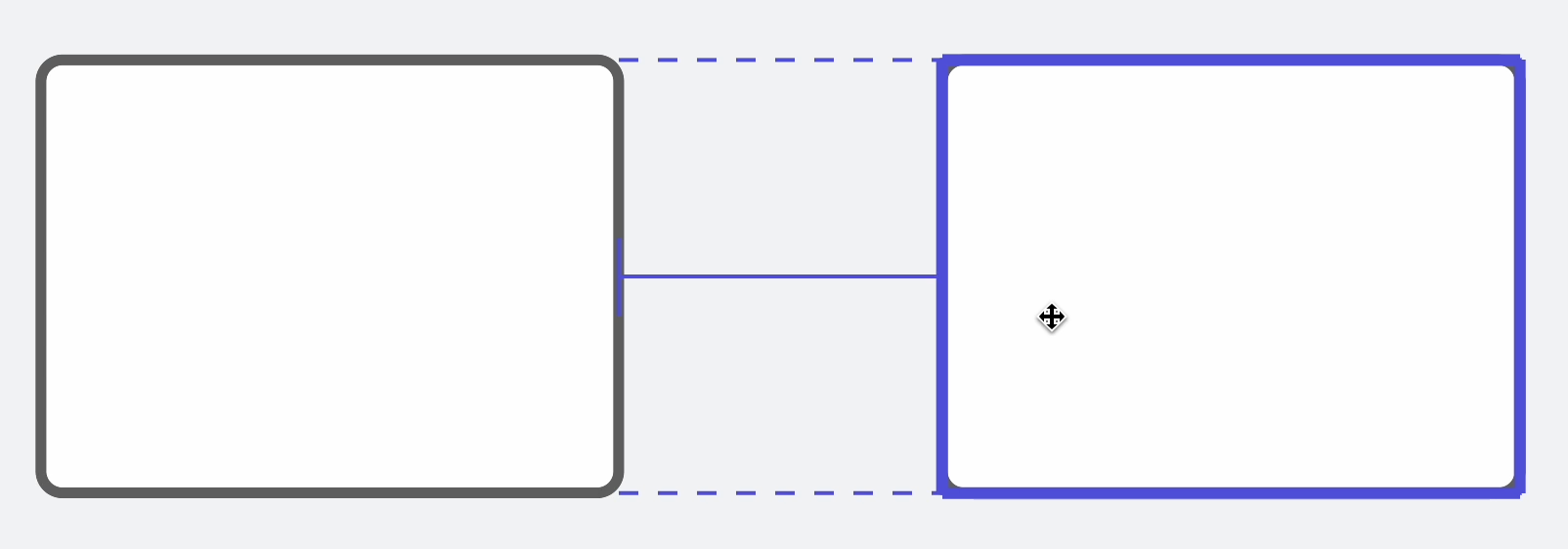

Een effen lijn tussen twee objecten geeft aan dat de middelpunten ervan op één lijn liggen.

Rasterlijnen

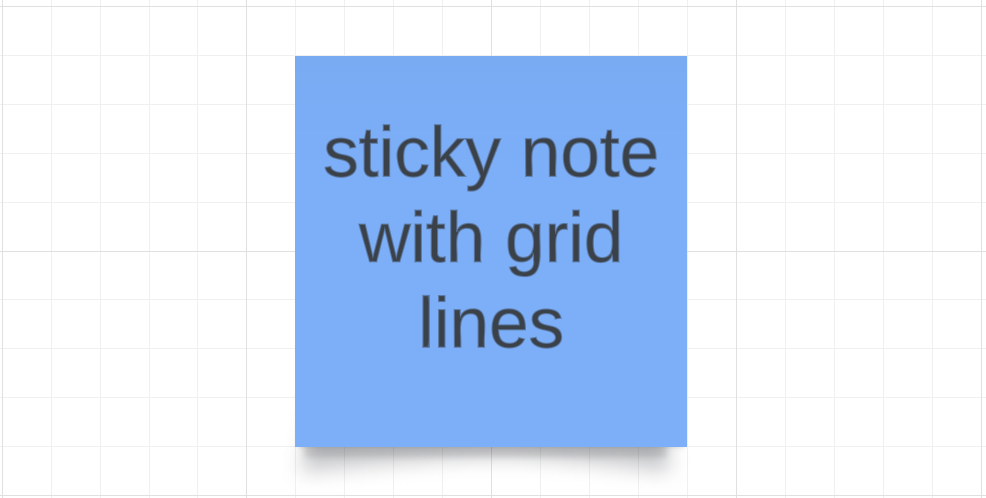

Een ander hulpmiddel dat helpt bij het positioneren van objecten op het canvas, is het raster van het document. Je kunt rasterlijnen inschakelen en de rastergrootte aanpassen in Documentinstellingen.

Coördinaten en metingen gebruiken (alleen Lucidchart)

Als je een object over het canvas in Lucidchart verplaatst, worden de X- en Y-coördinaten van het object eronder weergegeven. Je kunt deze coördinaten gebruiken als richtlijn om het object in de juiste positie op het canvas te plaatsen.

Lucidchart helpt je ook bij het rangschikken van objecten op je canvas door metingen weer te geven die de afstand tussen twee objecten aangeven.

De weergegeven meeteenheden voor coördinaten en metingen komen overeen met de eenheden die zijn opgegeven in Documentinstellingen.

Objecten uitlijnen

Voor een nauwkeurige objectlay-out bij het verplaatsen van vormen op het canvas, heb je de volgende opties in je Documentinstellingen:

Uitlijnen op objecten: forceer objecten om uit te lijnen met andere objecten in de werkruimte.
Objecten uitlijnen op raster: forceer objecten om uit te lijnen met het raster van je document.

Overlappende objecten positioneren

Als je twee of meer objecten op je canvas hebt die elkaar overlappen, komt de positionering overeen met de volgorde waarin ze zijn toegevoegd, met het nieuwste object op de voorgrond en het oudste op de achtergrond.

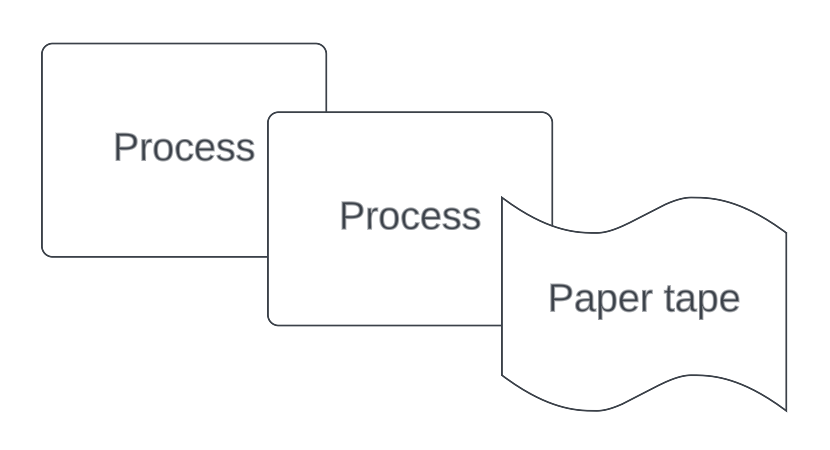

In het onderstaande voorbeeld staat 'Papieren tape' voor de twee 'Proces'-vormen omdat dit de nieuwste vorm is.

De positionering van vormen op het canvas aanpassen:

Klik met de rechtermuisknop op een object.
Beweeg je cursor over 'Schikken'.
Selecteer een van de volgende opties:
- Naar voorgrond verplaatsen om een object voor alle overlappende objecten te plaatsen.
- Naar achtergrond verplaatsen om een object achter alle overlappende objecten te plaatsen.
- Item naar voren halen om een object voor het object te plaatsen dat zich direct ervoor bevindt.
- Item naar achteren sturen om een object achter het object te plaatsen dat zich direct erachter bevindt.

Objecten uitlijnen en distribueren

Met de snelkoppelingen voor uitlijnen en distribueren van Lucid, kun je objecten op het canvas verplaatsen om ze uit te lijnen of gelijkmatig te distribueren.

Objecten uitlijnen

Een selectie van objecten uitlijnen:

Selecteer objecten op het canvas die je wilt uitlijnen.
Klik met de rechtermuisknop op een object uit de selectie.
- De uitlijning vindt plaats ten opzichte van het object waarop je klikt.
Beweeg je cursor over 'Uitlijnen'.
Selecteer een van de volgende opties:
- Links/Rechts: lijn een groep objecten uit met de linker- of rechterkant van het object waarop met de rechtermuisknop is geklikt.
- Centreren: lijn een groep objecten uit met het horizontale middelpunt van het object waarop met de rechtermuisknop is geklikt.
- Bovenzijde/onderzijde: lijn een groep objecten uit met de boven- of onderzijde van het object waarop met de rechtermuisknop is geklikt.
- Midden: lijn een groep objecten uit met het verticale middelpunt van het object waarop met de rechtermuisknop is geklikt.

Meer informatie: Voor meer informatie over elke afstemmingsoptie, bekijk dit bericht van de Lucid gemeenschap.

Objecten distribueren

Een selectie van objecten gelijkmatig distribueren:

Selecteer objecten op het canvas die je wilt distribueren.
Klik met de rechtermuisknop op de selectie.
Beweeg je cursor over 'Distribueren'.
Selecteer een van de volgende opties:
- Horizontaal: verspreid een groep objecten gelijkmatig tussen het object in de groep die zich het verst naar links bevindt en het object in de groep die zich het verst naar rechts bevindt.
- Verticaal: verdeel een groep objecten gelijkmatig tussen het object in de groep die zich bovenaan bevindt en het object in de groep die zich onderaan bevindt.

Meer informatie: in dit bericht van de Lucid gemeenschap vind je voorbeelden van het uitlijnen en distribueren van objecten.

Objecten vergrendelen

Zodra je een object hebt vormgegeven en gepositioneerd, kun je het vergrendelen om te voorkomen dat het per ongeluk wordt bewerkt of verplaatst.

Een object vergrendelen:

Klik met de rechtermuisknop op een object.
Beweeg je cursor over 'Vergrendelen/ontgrendelen'.
Selecteer een of meer van de volgende opties:
- Vergrendelen om de grootte, positie, stijl en inhoud van het object te vergrendelen.
- Grootte en positie vergrendelen om de grootte en de plaats van het object op het canvas te vergrendelen.
- Stijl vergrendelen om de opmaak en stijl van het object te vergrendelen (bijvoorbeeld: kleur, lettertype).
- Inhoud vergrendelen om tekst of andere inhoud binnen het object te vergrendelen.

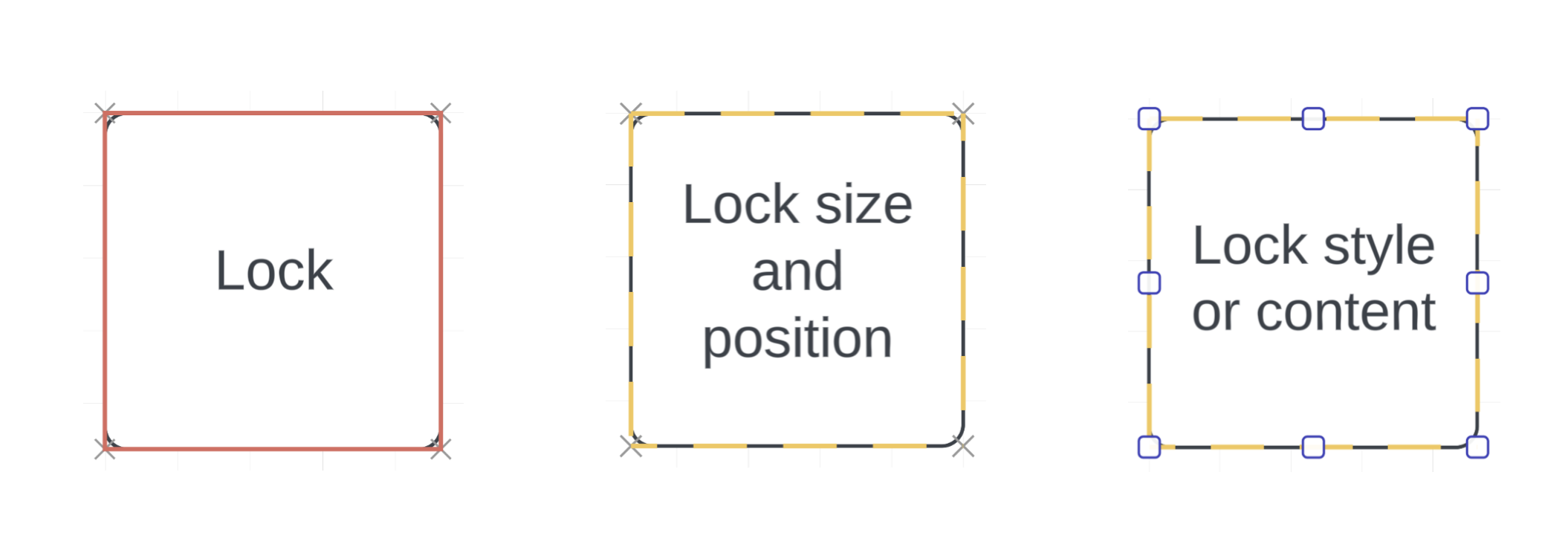

Als dit is geselecteerd, wordt vergrendelde inhoud aangegeven met een effen rood contour, een geel stippelcontour of een 'X' in de hoeken.

Tip: een afzonderlijk vergrendeld object binnen een ontgrendeld bovenliggend object (zoals een container, groep of frame) beweegt mee als het bovenliggende object wordt verplaatst.Vergrendel ook het bovenliggende object om dit te voorkomen.

Feedback geven over dit artikel

Heb je feedback over dit artikel? Deel je ervaringen hier.
