스윔 레인을 추가하여 프로세스 다이어그램의 구성을 개선합니다.

무료	개인	팀	엔터프라이즈	FedRAMP

계정을 업그레이드하는 방법은 Lucid 계정 업그레이드 문서에서 확인할 수 있습니다.

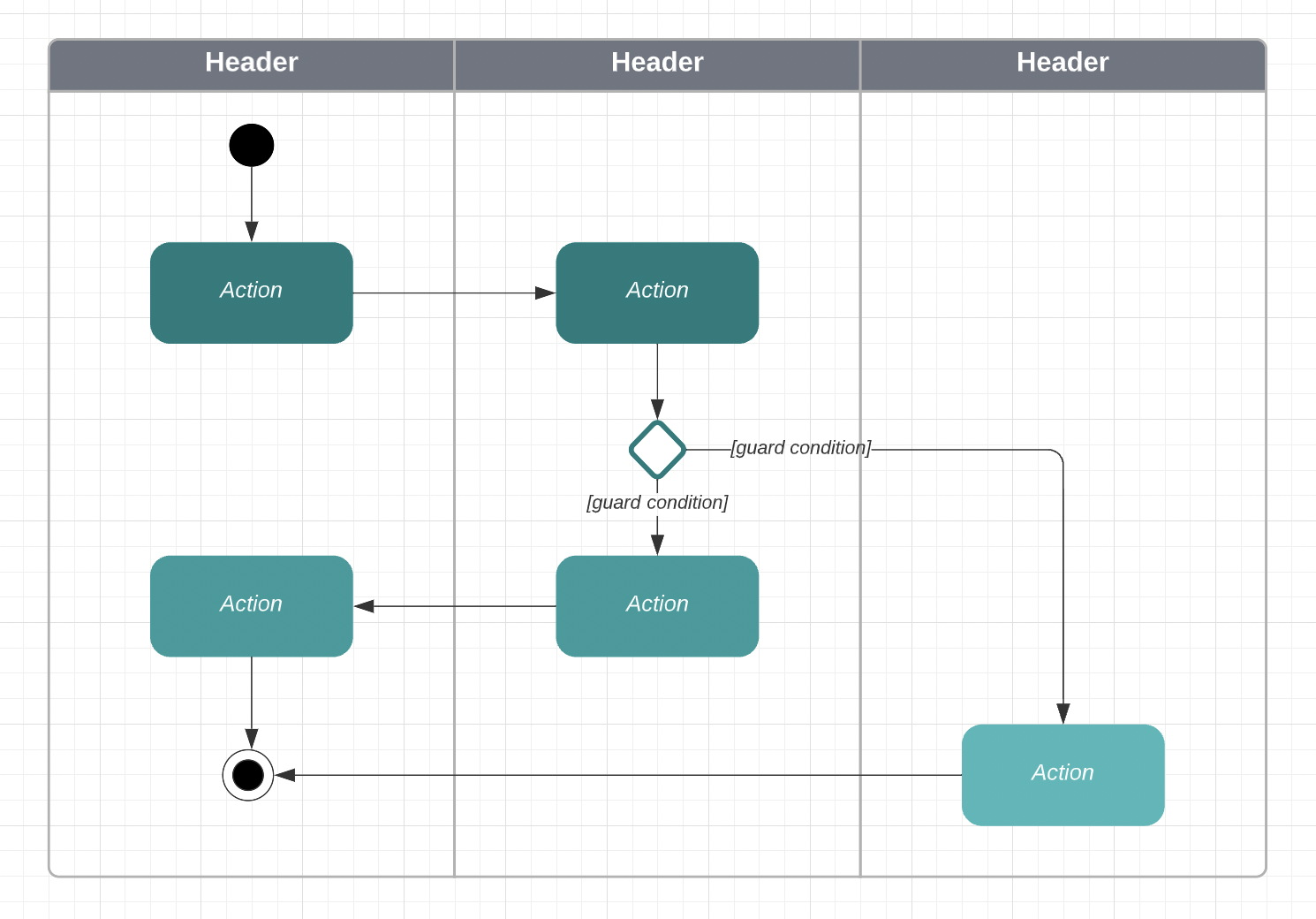

스윔 레인 소개

스윔 레인은 프로세스 순서도에서 개체를 구성하는 컨테이너 도형입니다. 스윔 레인 다이어그램은 레인의 내용을 포함하여 하나 이상의 스윔 레인으로 구성됩니다. 일반적인 스윔 레인 사용 사례의 몇 가지 예는 책임에 따라 사람을 분류하거나 프로세스를 단계로 분리하는 것입니다.

스윔 레인에 대해 자세히 알아보려면 다음 일반 용어를 검토하십시오.

스윔 레인: 개별 스윔 레인 컨테이너 도형.
풀: 단일 그룹 도형으로 결합된 하나 이상의 스윔 레인으로 구성됩니다.
헤더: 라벨이 포함된 다이어그램의 영역입니다.
라벨: 스윔 레인의 헤더에 있는 텍스트입니다.
베이스 레인: 풀에서 가장 왼쪽 레인(수직 레인의 경우) 또는 상단 레인(수평 레인의 경우)입니다.
베이스 사이드: 풀에서 가장 왼쪽 경계(수직 레인의 경우) 또는 상단 경계(수평 레인의 경우)입니다.

스윔 레인 다이어그램 만들기

스윔 레인 템플릿 중 하나로 시작하거나 처음부터 스윔 레인 다이어그램을 만듭니다. 방법을 배우려면 다음 섹션을 읽으십시오.

템플릿 사용

아이디어를 기존 구조로 정리하는 데 사용할 수 있는 스윔 레인 템플릿이 많이 있습니다. 스윔 레인 템플릿을 사용자 지정하려면 다음 단계를 따르세요.

Lucid 홈 페이지로 이동합니다.
왼쪽 상단의 Lucid 메뉴에서 템플릿을 선택합니다.
"스윔 레인"을 검색하십시오.
템플릿을 선택합니다.
템플릿 사용을 클릭합니다.

나만의 스윔 레인 다이어그램 만들기

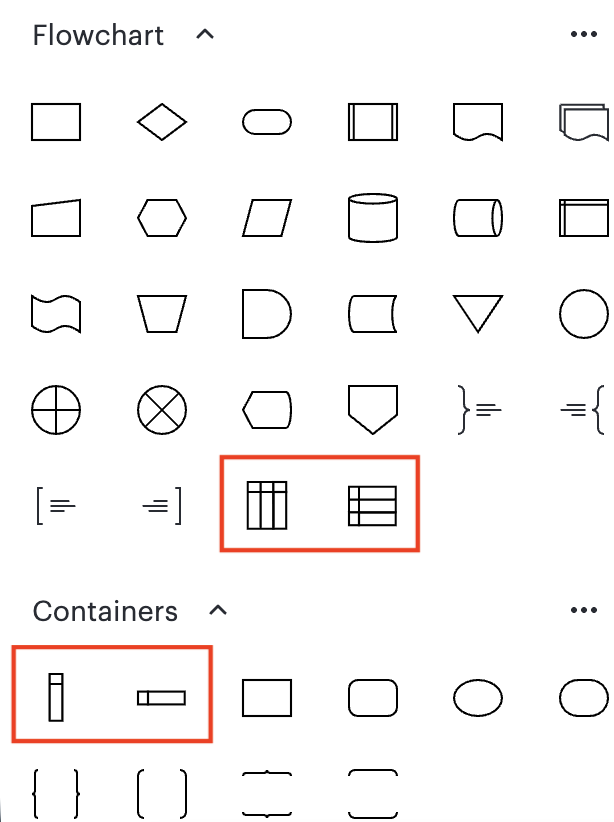

단일 레인으로 처음부터 스윔 레인 다이어그램을 시작하거나 3레인 풀로 시작합니다.단일 레인 도형은 "컨테이너" 도형 라이브러리에서 찾을 수 있으며 3레인 풀 도형은 "순서도" 도형 라이브러리에서 찾을 수 있습니다.

도형 메뉴에 스윔 레인을 추가하려면 다음 단계를 따르십시오.

문서의 왼쪽 하단 모서리에 있는 도형 더 보기를 클릭합니다 .
검색 창에 "스윔 레인"을 입력하십시오.
"순서도 도형" 옆의 확인란을 선택합니다.
선택한 도형 사용을 클릭합니다.

이제 이러한 도형을 도형 메뉴에 추가했으므로 스윔 레인 도형을 캔버스로 드래그할 수 있습니다.

액세스

자세히 알아보기: UML 도형 라이브러리를 통해 스윔 레인에 액세스할 수도 있습니다. 이 스윔 레인은 "순서도" 도형 라이브러리에 있는 것과 약간 다른 기능을 가지고 있습니다. 접근하고 작업하는 방법을 배우려면 아래의 UML 스윔 레인 섹션을 확인하십시오.

스윔 레인 수정

개별 레인의 헤더 또는 테두리를 더블 클릭합니다. 작업 공간의 오른쪽 상단에서 열리는 컨텍스트 패널을 사용하여 레인을 수정합니다.

액세스

컨텍스트 패널의 "레이아웃" 탭에서 다음을 사용할 수 있습니다.

수영 레인 앞이나 뒤에 물건을 배치하도록 주문 하십시오.
"레인" 옆에 있는 위쪽 및 아래쪽 화살표를 사용하여 기본 레인에서 레인을 추가하거나 삭제합니다.
- 레인은 풀 베이스의 반대쪽(수직 풀의 오른쪽 또는 수평 풀의 바닥)에 추가되거나 삭제됩니다.

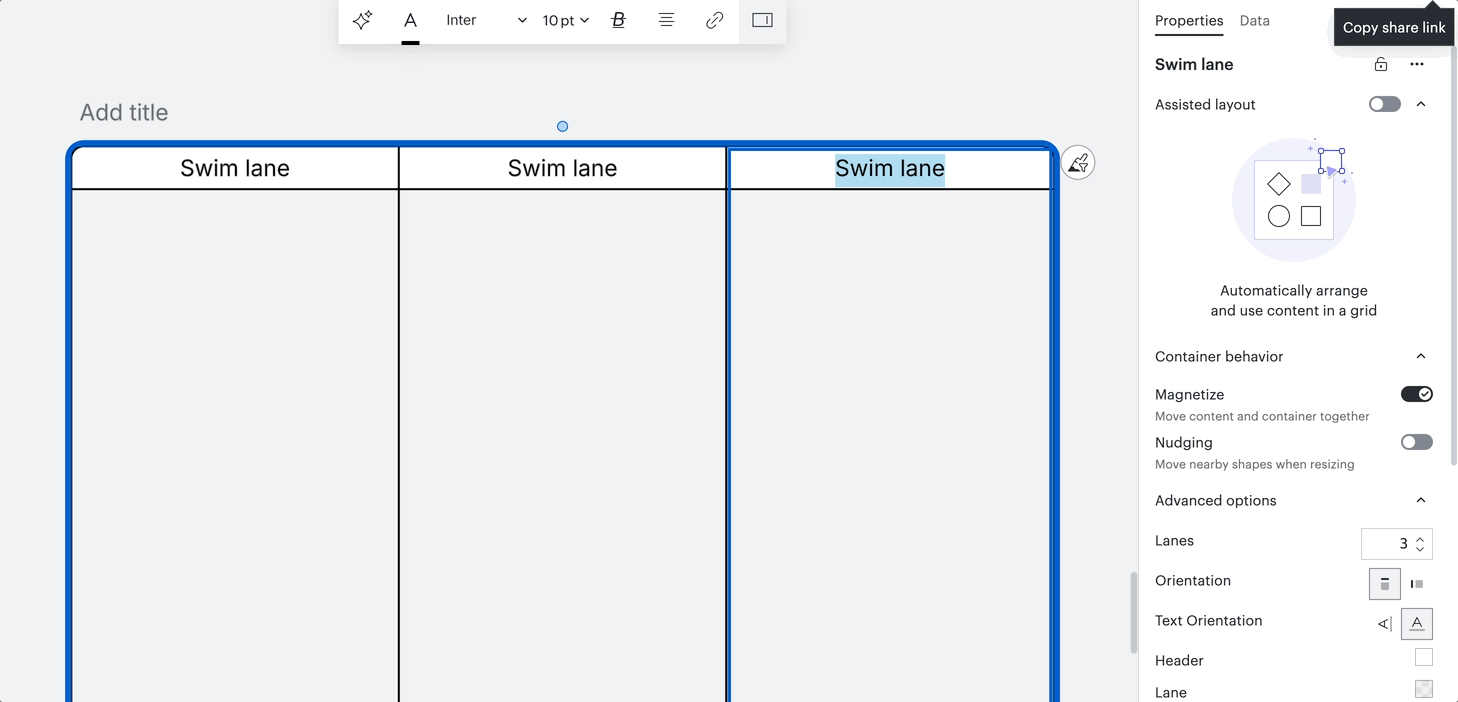

방향 옵션을 사용하여 스윔 레인을 회전하고 수직 열과 수평 행 사이를 전환합니다.
라벨을 조정하는 텍스트 방향 옵션.
색상 견본 아이콘을 사용하여 헤더 및 레인 색상을 수정할 수 있습니다.

참고: 상황별 패널 의 '데이터' 탭에서 데이터를 수영 레인 에 연결할수도 있습니다.

형식 라벨

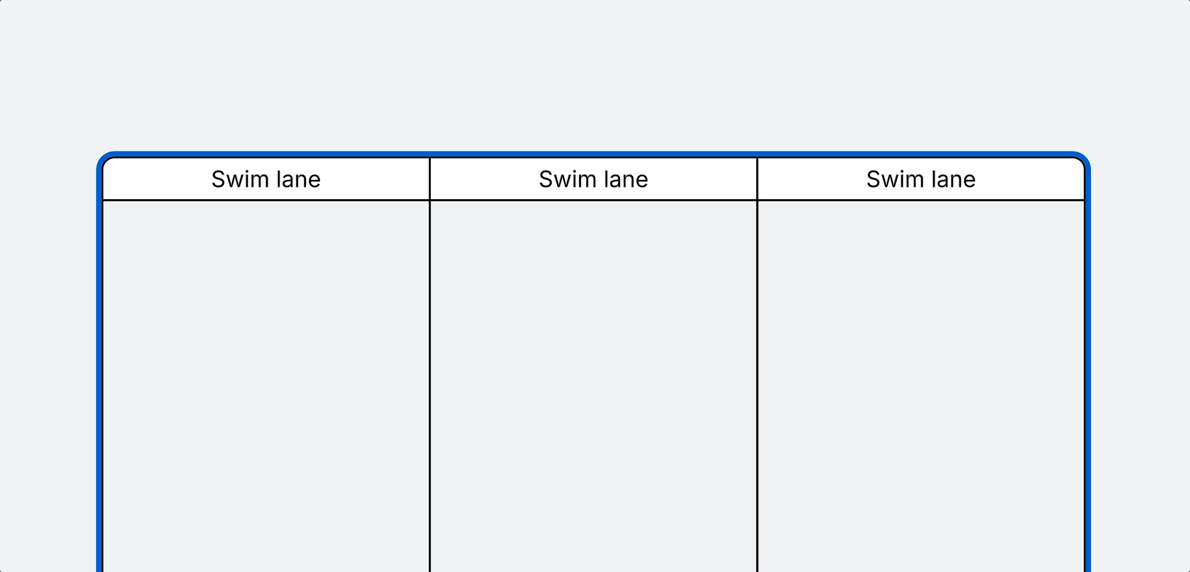

라벨을 개인화하여 스윔 레인을 분류하십시오.스윔 레인 라벨을 변경하려면:

헤더 안의 아무 곳이나 두 번 클릭하여 텍스트를 강조 표시합니다.
새 라벨을 입력합니다.

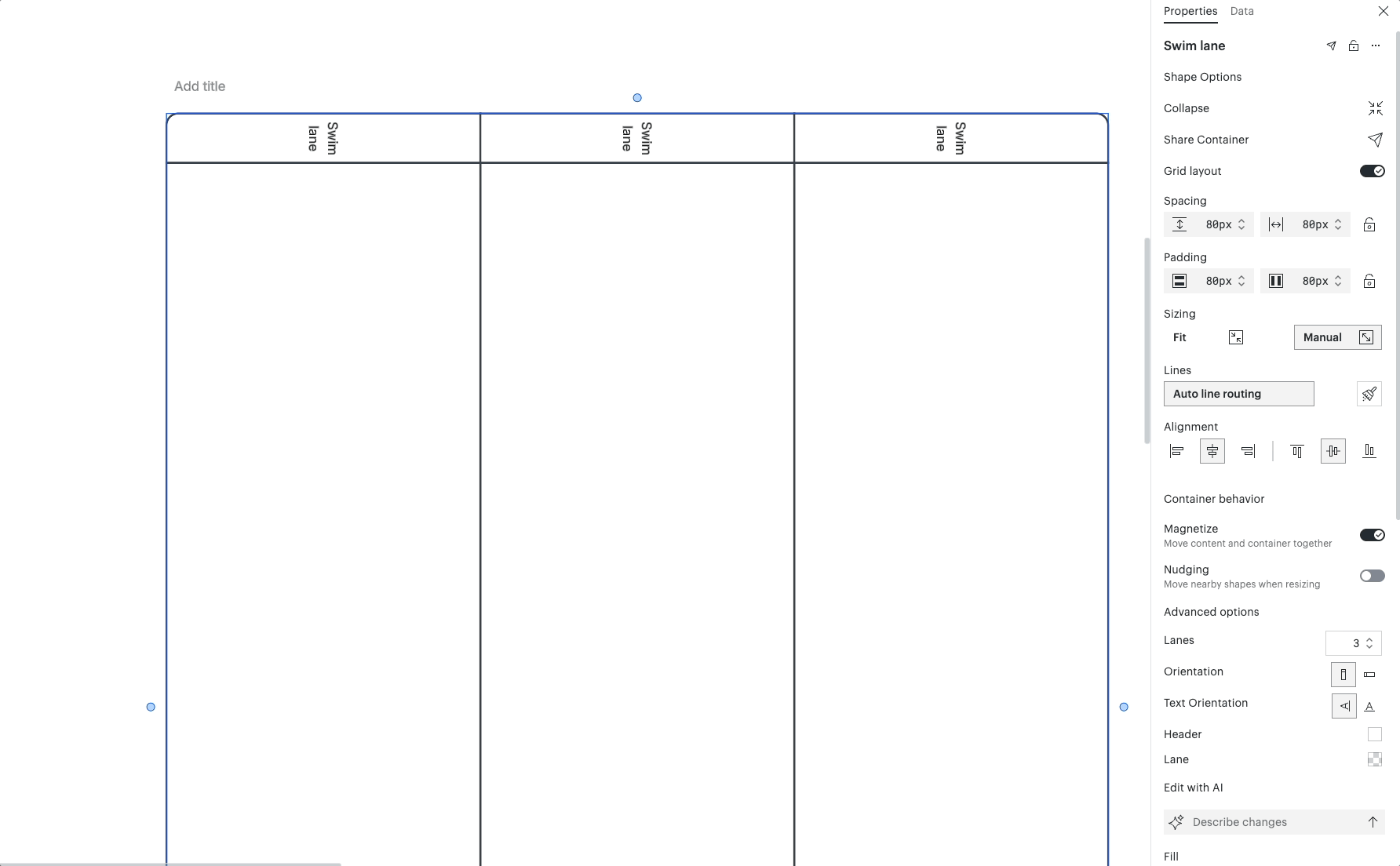

라벨 방향 변경

헤더 또는 테두리를 두 번 클릭하여 스윔 레인을 선택합니다.
컨텍스트 패널에서 "고급 옵션"으로 이동합니다.
"텍스트 방향"에서 세로 또는 가로 옵션을 선택합니다.

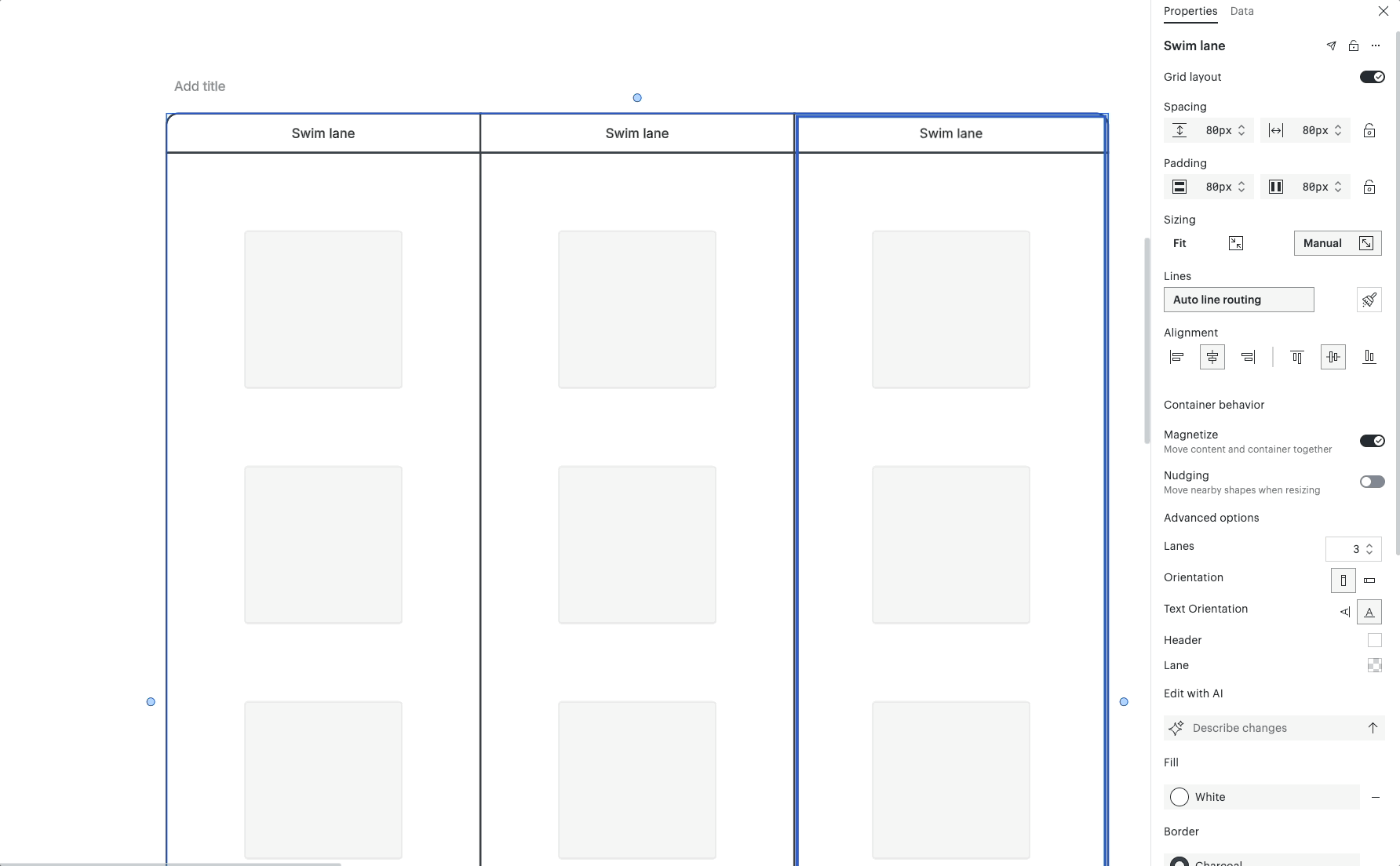

색상 추가

스윔 레인의 레인 색상을 수정하려면 다음 단계를 따르십시오.

스윔 레인을 선택합니다.
컨텍스트 패널로 이동합니다.
"고급 옵션"에서 레인 색상 견본을 선택합니다.
색상을 선택합니다.

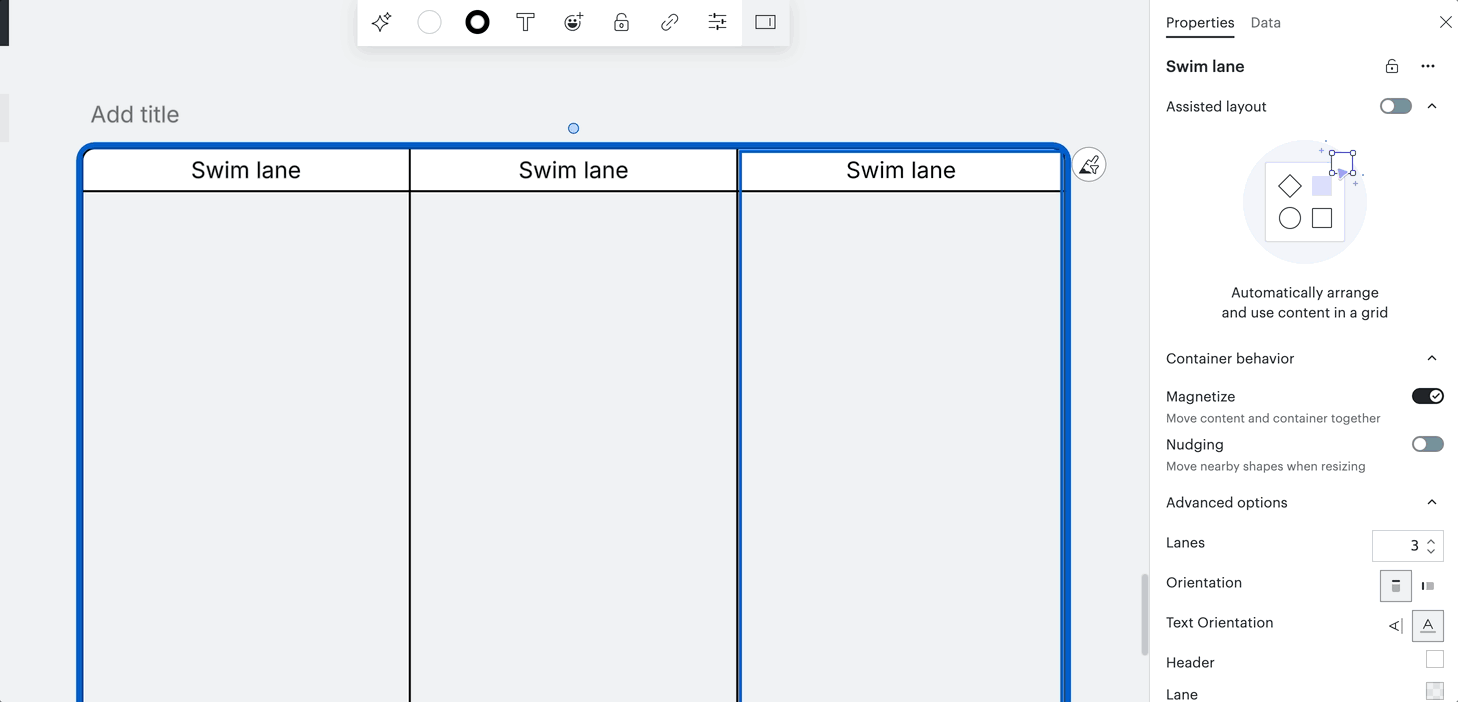

스윔 레인의 헤더 색상을 조정하려면 다음 단계를 따르십시오.

스윔 레인을 선택합니다.
컨텍스트 패널로 이동합니다.
"고급 옵션"에서 헤더 색상 견본을 선택합니다.
색상을 선택합니다.

사용자 지정

자세히알아보기: Lucidchart에서 도형 추가 및 사용자 지정 문서에서 색상 작업에 대해 자세히 알아보세요.

풀 수정

풀을 만들려면 다이어그램에 스윔 레인을 더 추가하거나 도형 메뉴에서 3레인 풀을 끌어다 놓습니다. 스윔 레인의 헤더 또는 경계를 한 번 클릭하여 전체 풀을 선택하고 서식 표시줄의 오른쪽 상단에서 열리는 컨텍스트 패널을 사용하여 편집합니다. 풀의 크기를 조정하고, 이동하고, 자화하고, 다시 형식을 지정하는 방법에 대한 지침은 다음 섹션을 읽어보세요.

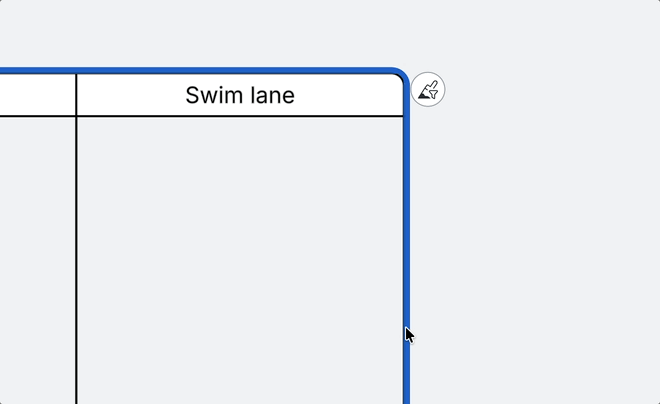

크기 조정

풀 테두리 위로 커서를 가져갑니다.커서는 테두리에 수직인 양방향 화살표로 표시됩니다.
테두리를 클릭하고 드래그하여 스윔 레인 또는 풀의 크기를 조정합니다.

참고: 스윔 레인의 크기는 상단 또는 오른쪽 테두리에서만 조정할 수 있습니다. 왼쪽 또는 아래쪽 테두리를 조정하면 인접한 스윔 레인의 크기가 변경됩니다.

크기 조정

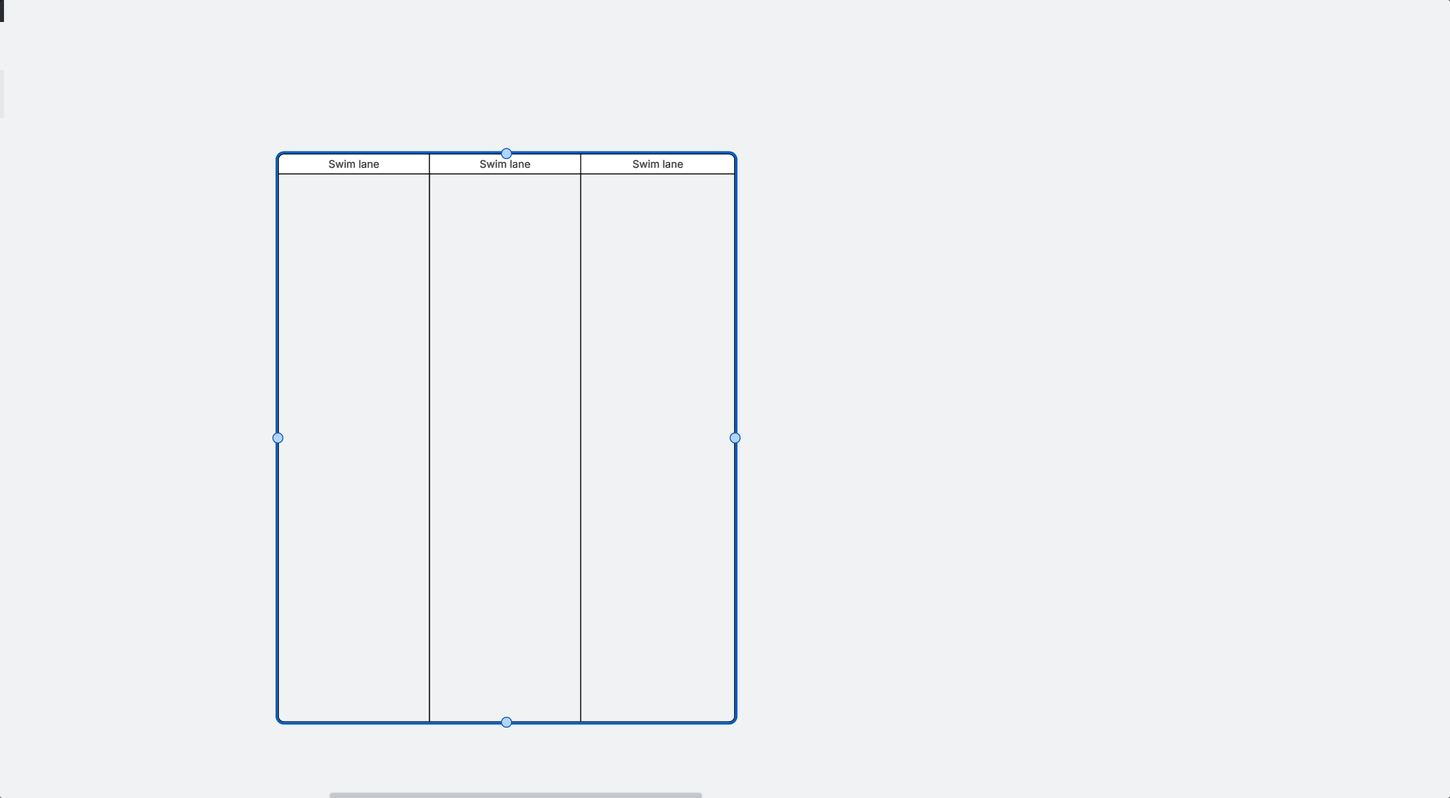

이동

스윔 레인의 머리글 위로 커서를 가져갑니다.커서가 네 갈래 화살표로 표시됩니다.
스윔 레인 도형을 클릭하고 캔버스의 다른 영역으로 끕니다.

팁: 수영 레인에 더 많은 모양을 위한 공간이 필요하신가요? "Shift 키를 누른 상태에서" 커서를 마우스 오른쪽 버튼으로 클릭하고 드래그하여 기존 수영 레인 콘텐츠를 확장합니다.

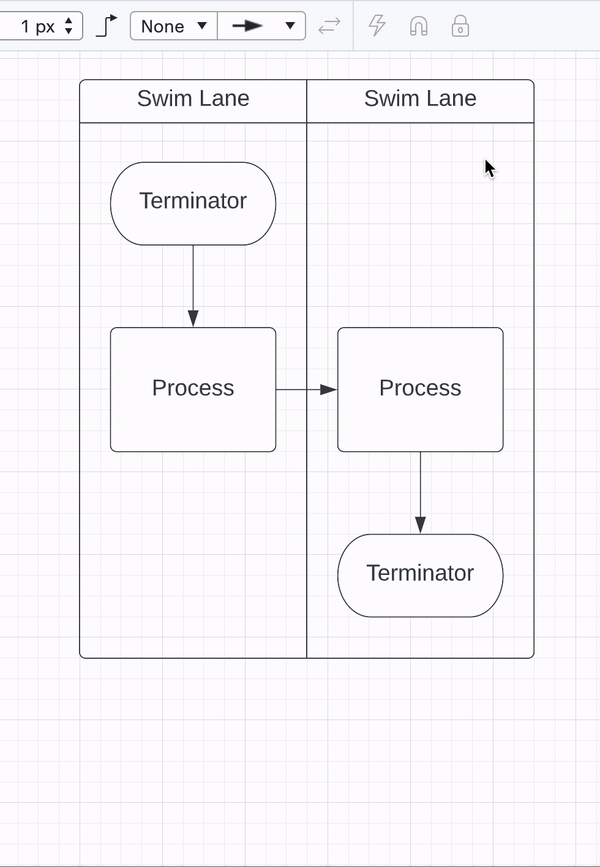

자화

개체를 스윔 레인 도형으로 자화하여 이동할 때 연결된 상태를 유지합니다.스윔 레인을 자화하려면 다음 단계를 따르십시오.

스윔 레인의 헤더 또는 테두리를 선택합니다.
서식 표시줄에서 자화 아이콘을 클릭합니다.
스윔 레인을 다른 위치로 드래그합니다.

다시 형식 지정

스윔 레인의 순서를 변경하거나 스윔 레인을 완전히 제거하십시오.스윔 레인 또는 풀의 헤더를 마우스 오른쪽 버튼으로 클릭하여 서식 옵션을 확인합니다.오른쪽 클릭 메뉴에서 다음을 선택할 수 있습니다.

수직 스윔 레인의 경우 레인을 왼쪽으로 이동 또는 레인을 오른쪽으로 이동합니다.
수평 스윔 레인의 경우 레인을 위로 이동하거나 레인을 아래로 이동합니다.
스윔 레인과 해당 콘텐츠를 풀에서 제거하려면 레인 제거를 클릭합니다.
스윔 레인 도형을 삭제하지만 내용은 캔버스에 유지하려면 삭제를 선택합니다.

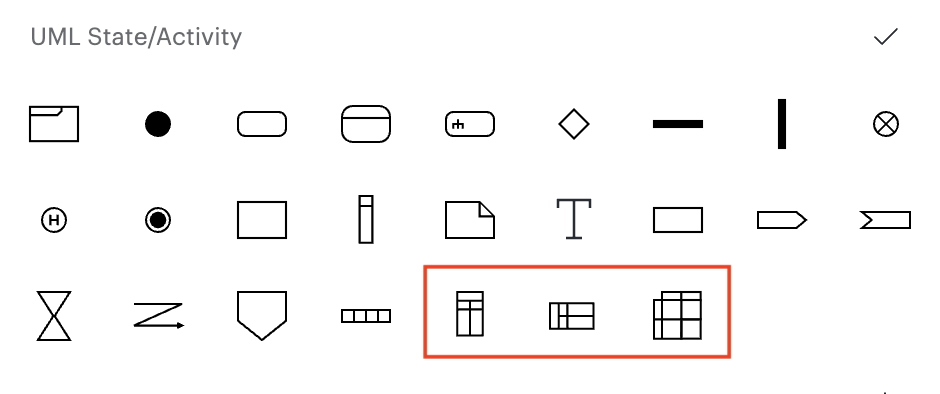

UML 스윔 레인

UML 도형 라이브러리를 사용하여 다차원 스윔 레인을 만듭니다.UML 스윔 레인에 액세스하려면 다음 단계를 따르십시오.

문서 왼쪽 하단 모서리에 있는 도형 더 보기를 클릭합니다.
"UML"을 검색하고 UML 도형 라이브러리를 확장합니다.
"UML 상태/활동" 옆의 확인란을 선택합니다.
선택한 도형 사용을 클릭합니다.
도형 메뉴의 "UML 상태/활동" 섹션으로 이동하여 다차원 스윔 레인 다이어그램을 선택합니다.
도형을 캔버스로 끌어다 놓습니다.

FAQ

스윔 레인을 강조 표시하고 편집하려면 어떻게 합니까?

스윔 레인은 컨테이너 도형이므로 전체 도형을 강조 표시하려면 머리글이나 테두리를 선택해야 합니다.개별 스윔 레인을 선택하려면 헤더를 두 번 클릭하거나 스윔 레인 경계를 따라 아무 곳이나 클릭합니다.머리글 또는 테두리를 한 번 클릭하여 전체 풀을 선택합니다.

개별 스윔 레인을 단일 도형으로 결합할 수 있습니까?

예. 개별 수영 레인을 수영장으로 결합하려면 그룹 기능을 사용합니다. Lucidchart에서 도형 추가 및 사용자 지정 문서에서자세히 알아보세요.

다이어그램에서 스윔 레인을 삭제하면 해당 내용도 지워지나요?

아니요. 스윔 레인을 삭제하면 해당 내용이 캔버스에 남아 있습니다. 이렇게 하려면 스윔 레인 헤더를 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다(또는 스윔 레인을 선택하고 키보드에서 Delete 키를 누름). 스윔 레인과 그 내용을 모두 지우려면 오른쪽 클릭 메뉴에서 레인 제거를 클릭합니다.
