Lucidchart の図形ライブラリ

図形ライブラリの有効化と使用

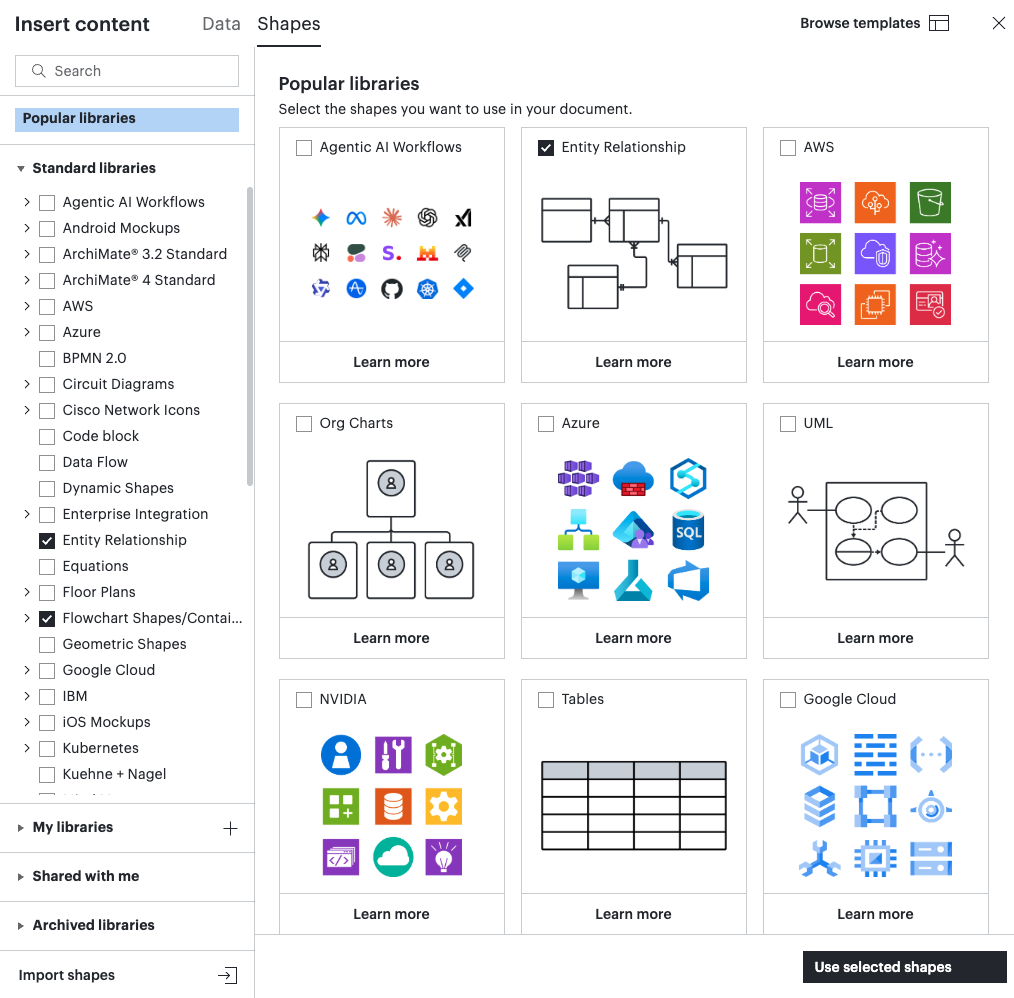

Lucidchart で標準とカスタムの図形ライブラリを参照して有効にするには、以下の手順を実行します。

1. Lucidchart 文書を開きます。
2. 図形メニューの下部にある [その他の図形 ]をクリックします。
   • 図形メニューは文書の左端にあります。
   • キーボードの [M] キーを押すこともできます。

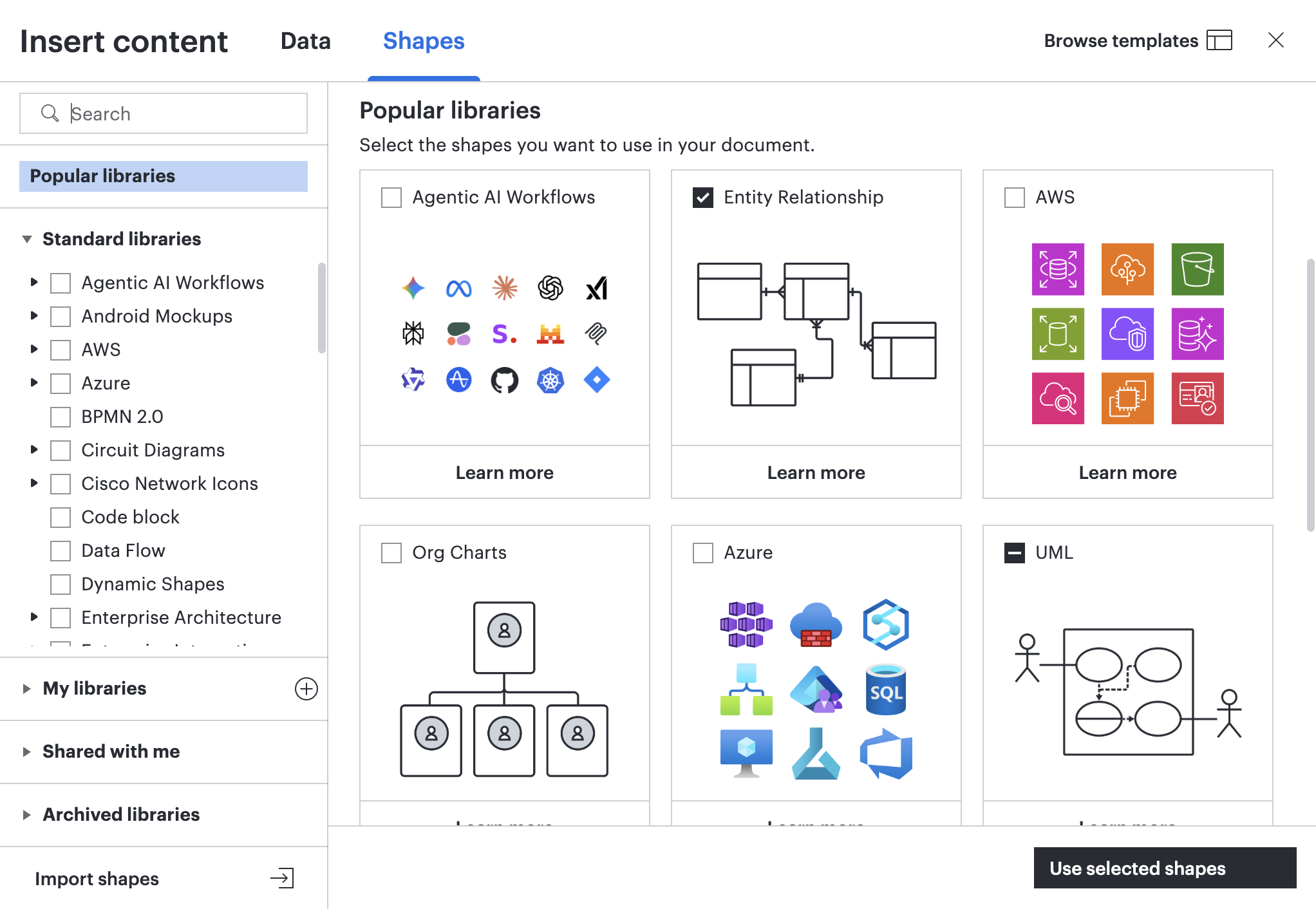

3. [図形] タブで、使用する図形ライブラリの横にあるチェックボックスをオンにします。

4. [選択した図形を使用] をクリックします。

有効なすべての図形ライブラリには、文書のワークスペース左側の [図形] メニューからアクセスできます。

Default 図形メニュー

デフォルトでは、新しいドキュメントの図形メニューには以下の図形ライブラリが表示されます。

• 標準
• フローチャート
• コンテナー
• 図形

ワークスペースを一貫性と操作性を保つために、2つの図形ライブラリは図形メニュー内で固定位置に留まり、並べ替えができません。

• 図形使用中:図形メニューの上部に永久固定。 このセクションでは、現在ドキュメントキャンバスに現在表示されている図形が表示されます。
• 私の保存した図形:図形メニューの下部に永久固定されています。 このセクションで、追加したカスタム図形ライブラリが見つかります。

お気に入りと再注文図形ライブラリ

最もよく使う図形ライブラリをお気に入りに入れれば、新しい Lucidchart ドキュメントを開くたびにデフォルトで表示されます。

図形ライブラリをお気に入りするには、以下のステップをフォローしてください:

1. キャンバスの左側にある主ツールバーの図形アイコン 選択してください。
2. 図形メニューの下部にある [他の図形] をクリックします。
3. お気に入りにしたい図形ライブラリを選択します。
4. [選択した図形を使用] をクリックします。
5. 図形メニューの図形ライブラリの右側にあるお気に入りアイコン をクリックしてください。


図形ライブラリのドキュメント表示方法を管理してください:

• 図形ライブラリのお気に入りを外すには、図形ライブラリのタイトルの右側にあるお気に入りなしアイコン をクリックしてください。 図形ライブラリをお気に入り解除すると現在のドキュメントには残りますが、新しいドキュメントに自動的に表示されなくなります。
• 図形メニューから図形ライブラリを非表示にするには、 Hideアイコンをクリックしてください。 これにより、図形ライブラリはコラボレーターから隠されます。
• 図形ライブラリのタイトルの左側にある の順序変更アイコンをクリックして、好きな順番にドラッグしてください。

カスタム図形ライブラリの操作

図形ライブラリを作成し、文書上で使いやすいようにカスタム図形を追加します。 カスタム図形ライブラリの作成、図形の追加、図形の削除、共有、削除の方法については、以下をお読みください。

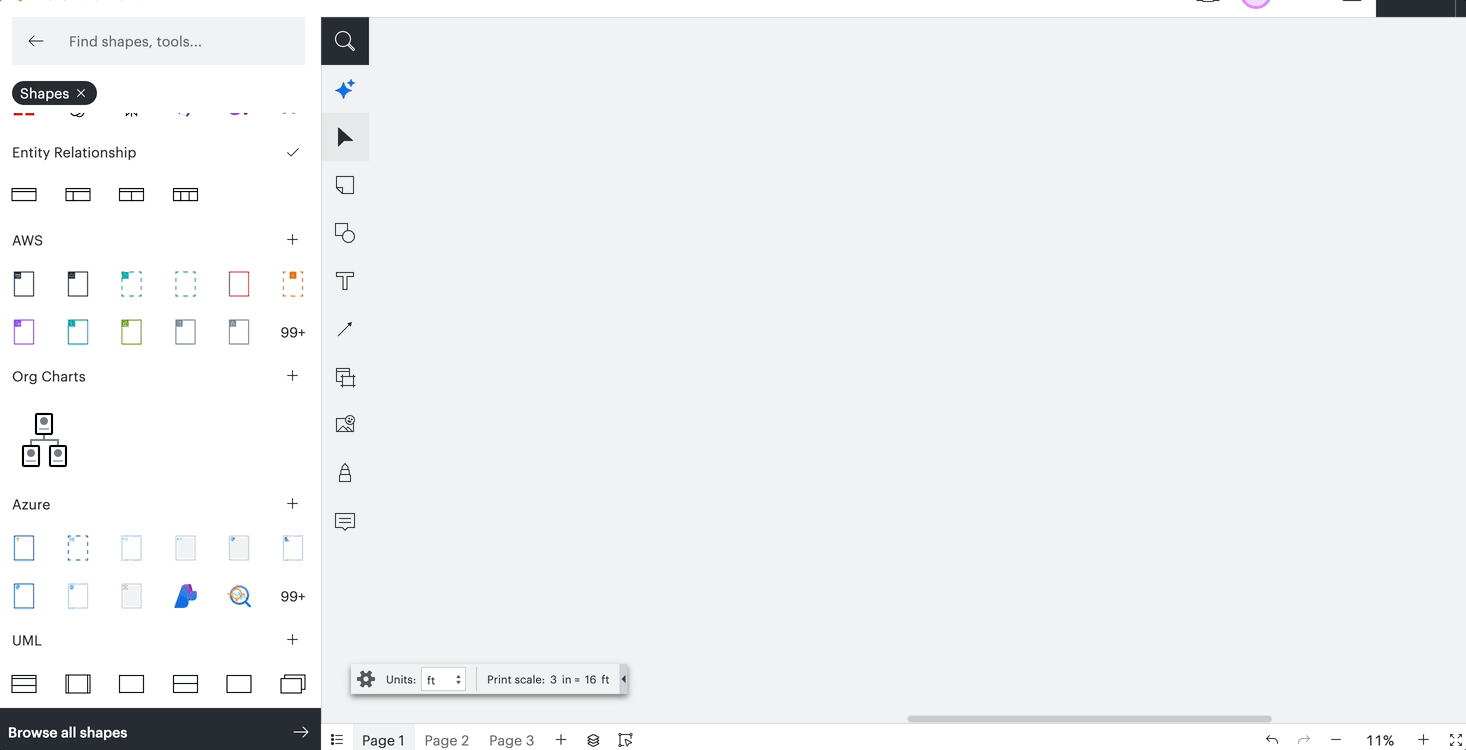

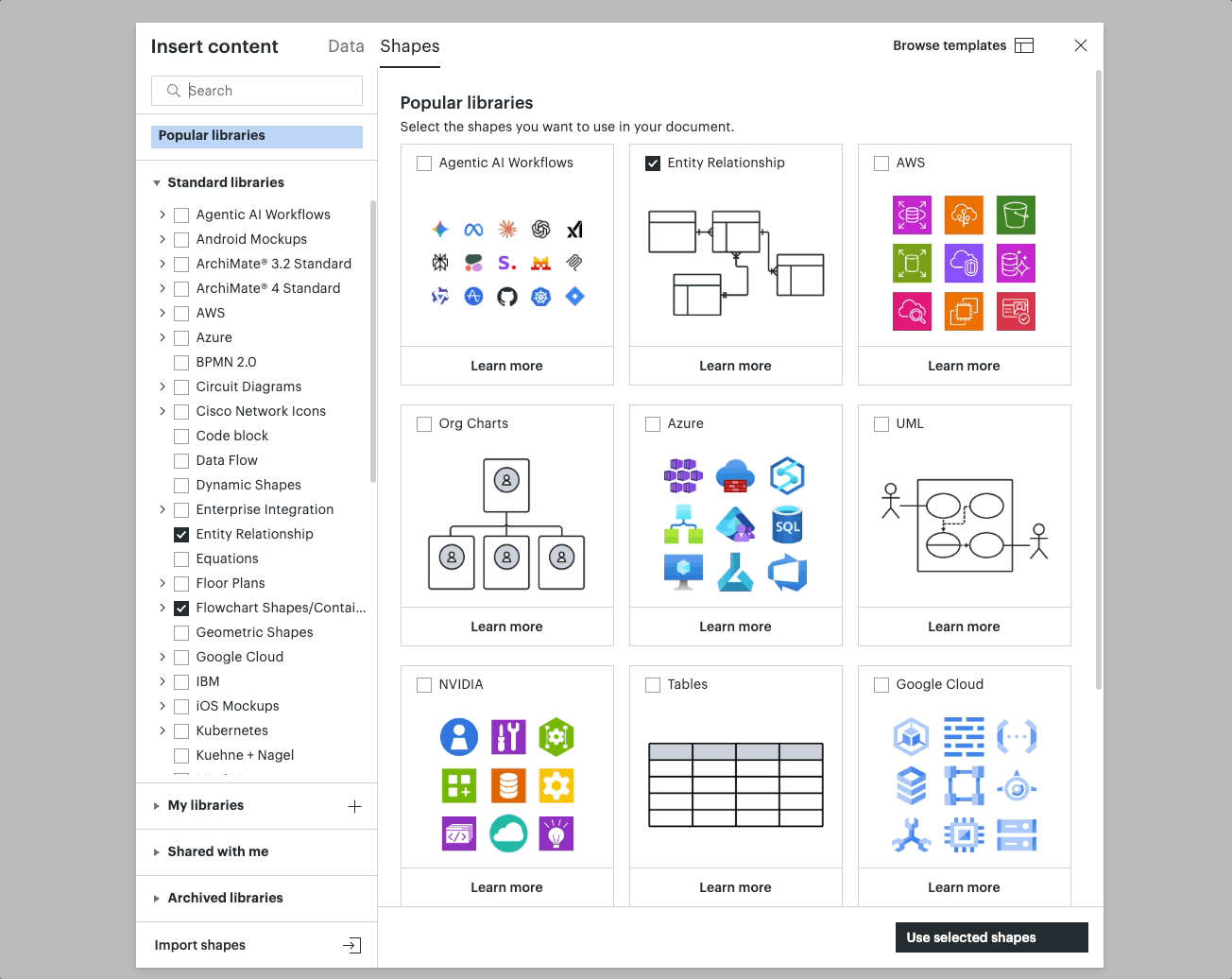

カスタム図形ライブラリの作成

1. 図形メニューの下部にある [他の図形] をクリックします。
2. 図形ライブラリマネージャーの左側にある [マイライブラリ] タブを展開します。
3. [マイライブラリ] の横にあるプラスアイコン をクリックします。
4. 新しいライブラリの名前を変更するには、図形マネージャーでタイトルをクリックします。
5. カスタム図形ライブラリの横にあるチェックボックスをオンにして文書で使用できるようにします。
6. [ 選択した図形を使用 ] をクリックするか、[X] をクリックして図形ライブラリ マネージャを閉じます。

カスタム図形ライブラリへの図形の追加

キャンバスから図形を追加してください
キャンバスからカスタム図形ライブラリに追加するには、キャンバスから既存のカスタム図形ライブラリに図形をドラッグします。

編集でカスタム図形ライブラリにアクセスできる場合は、以下の手順に従って図形を追加することもできます:

1. キャンバスから図形を右クリックします。
2. [カスタム図形ライブラリに追加] を選択します。
3. リストから図形ライブラリを選択します。
4. 図形に名前を付けます。
5. [完了] をクリックします。

デバイスから図形を追加してください
デバイスからSVGやVisio ステンシルをカスタム図形ライブラリに図形として追加するには、以下の手順に従ってください:

1. 図形メニューの下部にある [他の図形] をクリックします。
2. 図形ライブラリ マネージャーの左側のナビゲーションにある [マイ ライブラリ] タブを展開します。
3. 図形を追加するライブラリを選択するか、新しいライブラリを作成します。
4. プラス記号タイルをクリックします。
   • カスタム図形ライブラリに図形が含まれていない場合は、 [ファイルを選択]をクリックするか、ファイルをデバイスから図形ライブラリにドラッグします。
5. デバイスから SVG または Visio ステンシル ファイルを選択します。
6. [選択した図形を使用] をクリックします。

カスタム図形ライブラリから図形を削除する

カスタム図形ライブラリから図形を削除するには:

1. 図形メニューの下部にある [他の図形] をクリックします。
2. 図形ライブラリマネージャーの左側にある [マイライブラリ] タブを展開します。
3. 削除したい図形があるカスタム図形ライブラリに紐づく Box にチェックを入れます。
4. 図形を右クリックします。
5. [削除] をクリックします。

カスタム図形ライブラリを共有する

チームまたはエンタープライズアカウントを使用している場合は、カスタム図形ライブラリを他のチームおよびエンタープライズアカウントユーザーと共有できます。方法は以下のとおりです。

1. 図形メニューの下部にある [他の図形] をクリックします。
2. 左側のパネルの [マイライブラリ] ドロップダウンを展開します。
3. 共有するカスタムライブラリを選択します。
4. 右上の [共有] をクリックします。
5. 表示される共有ウィンドウで、名前またはメールアドレスで共同編集者を追加します。
6. [招待] を選択します。

共同編集者は、共有されたカスタム図形ライブラリを、図形ライブラリマネージャーの [共有中] セクションで見つけて有効にできます。

協働編集者の権限の管理

カスタム図形ライブラリを共有すると、[共有] メニューの [共同編集者] の下にある共同編集者を表示および管理できます。

カスタム図形ライブラリを共有する際は、以下の3つレベルから共有権限を選択できます。

• [使用が可能] は、共同編集者が図形ライブラリ内の図形にアクセスできることを意味します。
• [編集が可能] は、共同編集者が図形ライブラリ内の図形にアクセスし、図形の編集や追加を実行できることを意味します。
• [編集と共有が可能] は、図形ライブラリ内の図形へのアクセスや、図形の編集、追加に加え、ライブラリを共有したり、他のユーザーのアクセス許可を調整したりできることを意味します。

共同編集者ごとに異なる権限を設定し、いつでも調整することができます。

アクセス権限レベルを調整するには、以下の手順に従います。

1. カスタム図形ライブラリの共有メニューに移動します。
2. [共同編集者] セクションで [管理] を選択します。
3. 共有権限を調整する共同編集者の共有権限アイコンをクリックします。
4. ドロップダウンから権限オプションを選択します。

Export a カスタム図形ライブラリ

カスタム図形ライブラリをエクスポートするには、以下の手順をフォローしてください:

1. 図形メニューの下部にある [他の図形] をクリックします。
2. 左側のパネルの [マイライブラリ] ドロップダウンを展開します。
3. エクスポートしたいカスタムライブラリを選択してください。
4. 右上隅のある3つのドットのアイコン をクリックします。
5. 「 エクスポート」を選択してください。

カスタム図形ライブラリはあなたのデバイスにダウンロードされます。 下記の 「SVGsとVisioのインポート 」セクションの手順に従うことで、別のLucidアカウントにインポートできます。

カスタム図形ライブラリの削除

1. 図形メニューの下部にある [他の図形] をクリックします。
2. 左側のパネルの [マイライブラリ] ドロップダウンを展開します。
3. 削除するカスタムライブラリを選択します。
4. 右上隅のある3つのドットのアイコン をクリックします。
5. [ ライブラリの削除] を選択します。

図形や画像のインポートと検索

Lucid の検索ツールとインポートツールを使えば、必要な図形や画像を簡単に見つけることができます。 マイクロソフトは、第三者の Web サイト、サービス、またはリソースと統合して、GIF (Giphy を使用)、画像 (Bing Image Search、Microsoft 提供)、アイコン ( Iconfinderを使用) などの第三者のコンテンツへのアクセスを提供します (総称して「非Lucid アプリケーション」)。 お客様による Non-Lucid アプリケーションの使用に適用される第三者のサイトまたはサービスの利用規約およびプライバシーポリシーをご確認ください。

画像検索、 Iconfinder、そしてOneDriveインテグレーションはFedRAMP環境では利用できません。 詳細については、 FedRAMPの概要記事をご覧ください。

図形、画像アイコン、GIFを検索してください

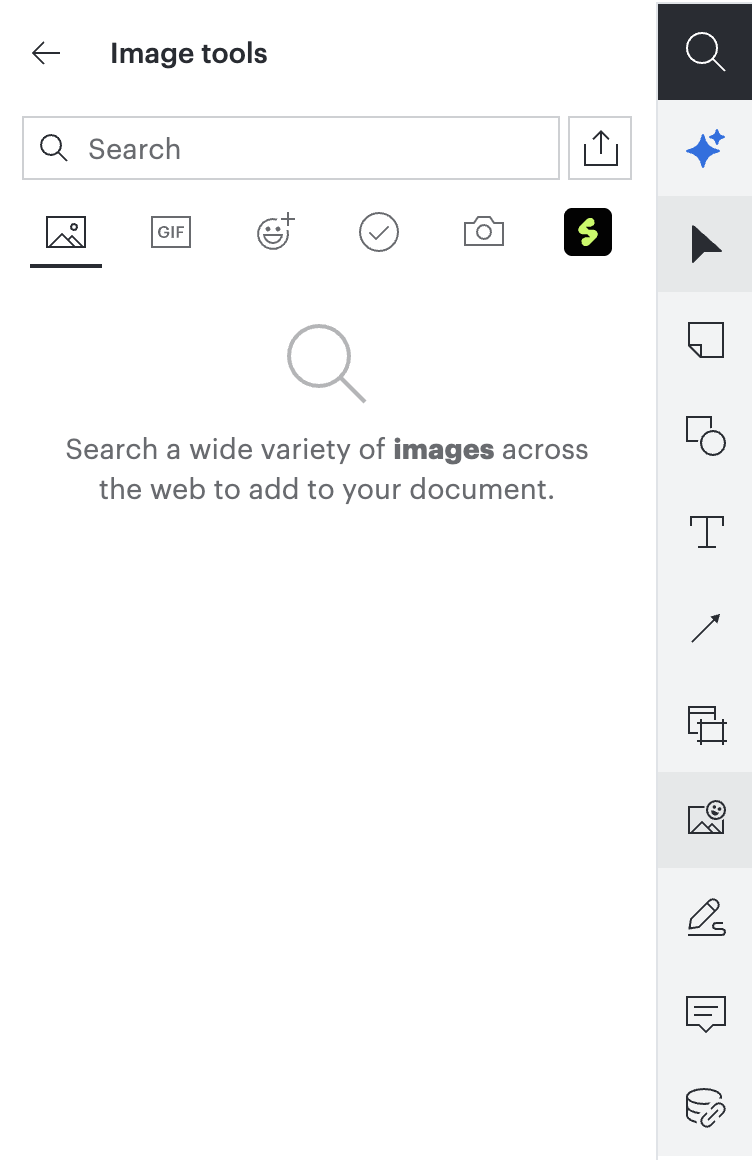

Brave、Streamline、Iconfinder、またはGIPHY インテグレーションでキーワード検索を行うには、左のナビゲーションメニューから画像パネルのアイコンをクリックしてください。画像、ストリームライン、アイコン、GIFを選択してください。検索バーにキーワードを入力し、検索バーの横にある虫眼鏡アイコンをクリックして、結果を閲覧します。使いたいアイテムを見つけたら、それを直接キャンバスにドラッグできます。

画像とGIFをインポートする
PDF、PNG、JPEG、GIF ファイルは、キャンバスに直接ドラッグまたはコピー&ペーストすることで Lucidchart にインポートできます。 検索バーの右側にある[画像のインポート]アイコンをクリックして、デバイスからファイルを追加することもできます。

OneDrive から画像をインポート
OneDrive インテグレーションを設定して OneDrive から直接画像をインポートすることもできます。これを行うには以下の手順に従います。

1. Lucidchart 文書を開きます。

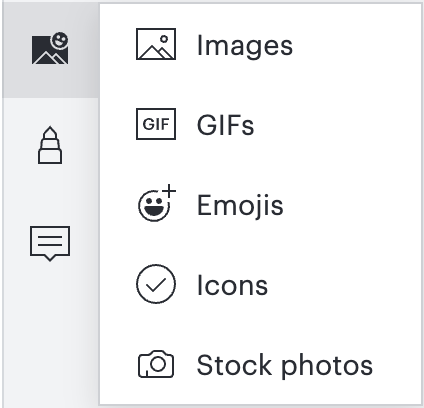

2. 左側のナビゲーションメニューから画像パネルアイコンをクリックします 。
3. 検索バーの右側にある[画像のインポート]アイコンをクリックします。
4. ドロップダウンから [OneDrive] を選択します。
5. Microsoft アカウントにサインインします。
6. Microsoft のファイルにアクセスするための承認を Lucidchart に付与します。
7. 画像を選択し、[選択] をクリックします。

画像が Lucidchart のキャンバスに表示されます。

SVGとVisio ステンシルのインポート

もし探している図形や画像が見つからない場合は Lucidchart 、SVGやVisio ステンシルファイル(.vss、.vssx、 .vsx) を使用してカスタム図形ライブラリを作成できます。
SVG または Visio ステンシルファイルをインポートするには、次の手順を実行します。

1. 図形メニューの下部にある [他の図形] をクリックします。
2. 図形ライブラリマネージャーの左下隅の [図形をインポート] をクリックします。
3. [既存のライブラリへ追加] または [新規ライブラリへ追加] を選択して、インポートするファイルの保存場所を決定します。
   • [新規ライブラリへ追加] する場合は、インポートページでライブラリの名前を指定します。
4. [ファイルを選択] をクリックし、お使いのコンピューターからアップロードする SVG ファイルまたは Visio ステンシルファイルを選択します。
5. [アップロード] をクリックします。
   • 1MB よりもサイズが大きいファイルは1分以上かかる場合があります。

文書の図形パネルに新しいライブラリを追加するには、ライブラリ名の横にあるチェックボックスをクリックします。新しい図形ライブラリが図形パネルに追加されます。

YouTube や Vimeo 動画の埋め込み
YouTube や Vimeo 動画の埋め込みは以下の手順で行います。

1. 図形メニューの下部にある [他の図形] をクリックします。
2. [動画] 標準ライブラリを検索し、名前の横にあるチェックボックスをオンにして、ライブラリを [図形] メニューに追加します。
3. 動画の図形をキャンバスへドラッグします。図形をドロップすると、YouTube または Vimeo の URL を入力するよう促すダイアログが表示されます。
4. YouTube や Vimeo のリンクを追加し、動画を埋め込みます。

図形をダブルクリックすればいつでも URL を変更することができます。プレゼンテーションモードの場合や埋め込まれた図では、図形をクリックして図形内で動画を再生できます。PDF に動画図形を含めた場合には、図形をクリックすると YouTube や Vimeo の URL へ移動します。

よくある質問 (FAQ)

文書によって表示される図形が異なるのはなぜですか？
いくつかの基本的な図形ライブラリは、すべての文書で自動的に有効化されます。さらに、テンプレートから作成された文書には、テンプレートに含まれる図形を持つ図形ライブラリも含まれます。例えば、ERD テンプレートから作成された文書には実体関連図形ライブラリが自動で表示されます。

共有中の図形ライブラリはどこにありますか？
共有チームライブラリにアクセスするには、ワークスペースマネージャーの [図形] セクションを開き、左下隅の [共有中] の横にある三角形をクリックします。共有中のすべての図形ライブラリのリストが展開されます。

無料アカウントまたは個人用アカウントを使用している場合、カスタム図形ライブラリを共有できますか？
いいえ。カスタム図形ライブラリを共同編集者と共有できるのは、チームアカウントとエンタープライズアカウントをご利用の場合のみです。

自分が所有者の共有カスタム図形ライブラリを削除すると、共同編集者にはどんな影響がありますか？
カスタム図形ライブラリを削除すると、すべての共同編集者の図形ライブラリのオプションから削除されます。ただし、キャンバスにすでに追加した図形はそのまま残り、[図形] メニューの [使用中の図形] セクションからアクセスできます。

削除またはライセンス解除されたユーザーが所有するカスタム図形ライブラリはどうなりますか?
ユーザーのアカウントがチームまたはエンタープライズ アカウントで削除された場合、またはエンタープライズ アカウントでライセンスが解除された場合は、 「 Lucid管理者パネル: ユーザー管理」の記事の指示に従って、カスタム図形ライブラリを文書と一緒に転送できます。
