Migliora l'organizzazione dei tuoi diagrammi di processo aggiungendo le corsie di nuoto.

Gratis	Individuale	Team	Azienda	FedRAMP

Consulta l'articolo Aggiorna il tuo account Lucid per istruzioni su come eseguire l'aggiornamento.

Introduzione alle corsie di nuoto

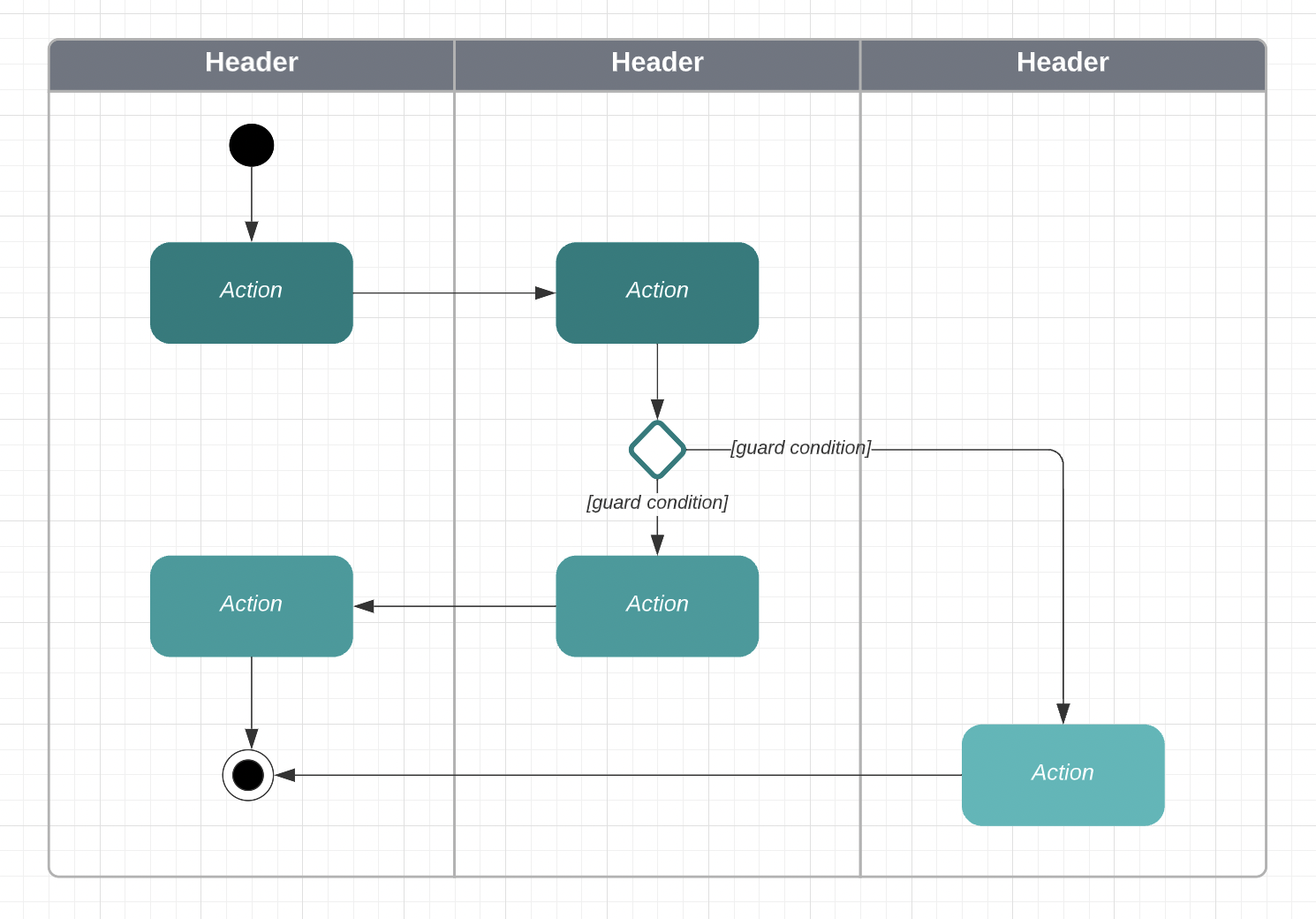

Le corsie di nuoto sono forme di contenitori che organizzano gli oggetti in un diagramma di flusso di processo. Il diagramma di una corsia di nuoto consiste in una o più corsie di nuoto, compreso il contenuto delle corsie. Alcuni esempi di casi d'uso comuni della corsia di nuoto sono l'ordinamento delle persone in base alle responsabilità o la separazione di un processo in fasi.

nuotare

Leggi questi termini comuni per saperne di più sulle corsie di nuoto:

Corsia di nuoto: una corsia di nuoto individuale a forma di contenitore.
Piscina: consiste in una o più corsie di nuoto combinate in un'unica forma raggruppata.
Intestazione: l'area del diagramma che contiene l'etichetta.
Etichetta: il testo dell'intestazione della corsia di nuoto.
Corsia base: la corsia più lontana a sinistra (per le corsie verticali) o la corsia superiore (per le corsie orizzontali) in una piscina.
Lato base: il bordo più lontano a sinistra (per le corsie verticali) o il bordo superiore (per le corsie orizzontali) di una piscina.

Crea un diagramma della corsia di nuoto

Inizia con uno dei nostri modelli di corsie di nuoto o crea un diagramma di corsie di nuoto da zero. Per sapere come fare, leggi le sezioni seguenti.

Usa un modello

Sono disponibili molti modelli di corsie di nuoto per organizzare le tue idee in una struttura già esistente. Per personalizzare un modello di corsia di nuoto, segui i seguenti passaggi:

Vai alla Home Page di Lucid.
Dal menu Lucid in alto a sinistra, seleziona Modelli.
Cerca "corsie di nuoto".
Seleziona un modello.
Clicca su Usa il modello.

Costruisci il diagramma della tua corsia di nuoto

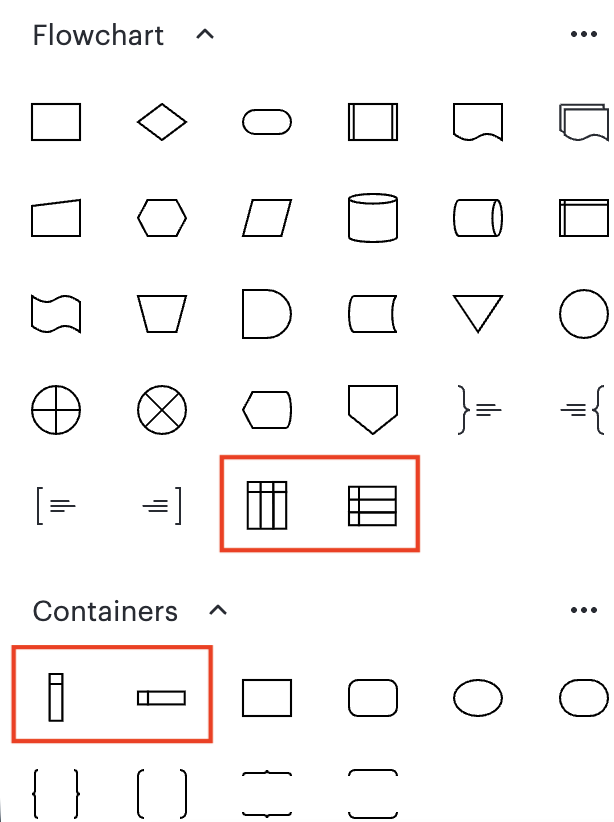

Inizia un diagramma di corsie di nuoto da zero con una sola corsia o inizia con una piscina a tre corsie. Puoi trovare la forma a corsia singola nella libreria delle forme "Containers" e la forma a tre corsie nella libreria delle forme "Flowchart".

Per aggiungere le corsie di nuoto al menu Forme, procedi come segue:

Clicca su Altre forme nell'angolo in basso a sinistra del documento.
Digita "corsie di nuoto" nella barra di ricerca.
Seleziona la casella accanto a "Forme del diagramma di flusso".
Clicca su Usa le forme selezionate.

Ora che hai aggiunto queste forme al menu Forme, puoi trascinare le forme della corsia di nuoto sulla tela.

accesso

Per saperne di più: Puoi accedere alle corsie di nuoto anche attraverso la libreria di forme UML. Queste corsie hanno funzionalità leggermente diverse da quelle presenti nella libreria di forme "Diagramma di flusso". Per imparare ad accedervi e a lavorarci, consulta la sezione Le corsie di nuoto UML di seguito.

Modificare le corsie di nuoto

Fai doppio clic sull'intestazione o sul bordo di una singola corsia. Utilizza il Pannello contestuale che si apre dal lato superiore destro dell'area di lavoro per modificare la corsia.

accesso

Dalla scheda "Layout" di il Pannello contestuale, puoi utilizzare:

Ordina di disporre gli oggetti davanti o dietro le corsie di nuoto.
Le frecce su e giù accanto a "Corsie" per aggiungere o eliminare corsie dalla corsia di base.
- Le corsie verranno aggiunte o eliminate dal lato opposto a quello di base della piscina (lato destro di una piscina verticale o fondo di una piscina orizzontale).
L'opzione Orientamento permette di ruotare le corsie di nuoto e di passare da colonne verticali a file orizzontali.
Opzioni di orientamento del testo per regolare l'etichetta.
Le icone dei colori per modificare il colore dell'intestazione e della corsia.

Nota: Puoi anche collegare i dati alla tua corsia di nuoto nella scheda "Dati" del pannello contestuale.

Formato delle etichette

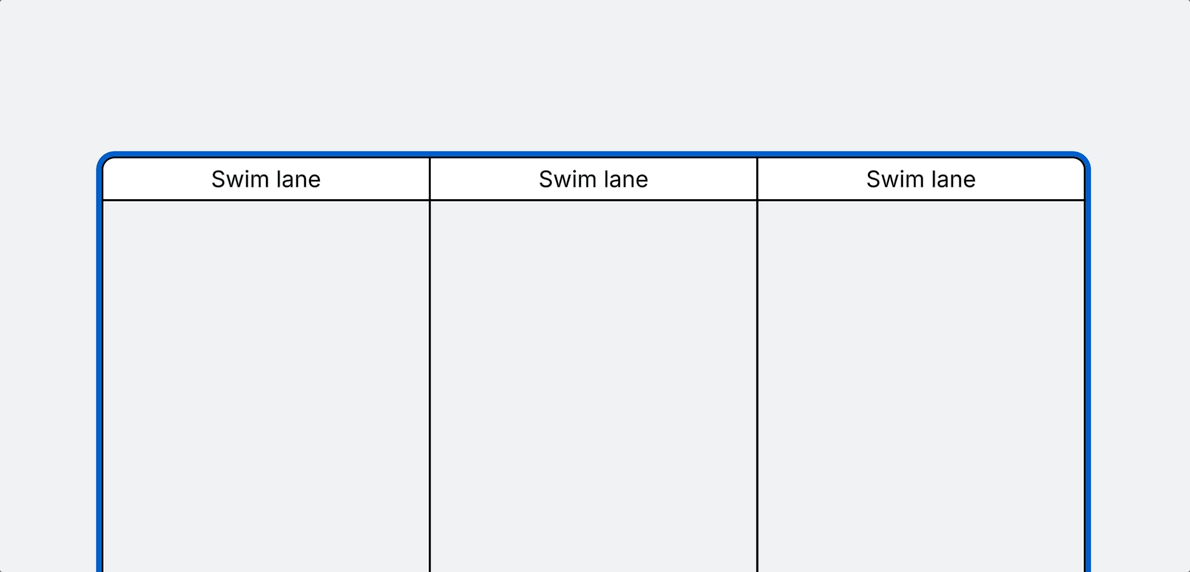

Personalizza le etichette per classificare le tue corsie di nuoto. Per cambiare le etichette delle corsie di nuoto:

Fai doppio clic in un punto qualsiasi dell'intestazione per evidenziare il testo.
Digita una nuova etichetta.

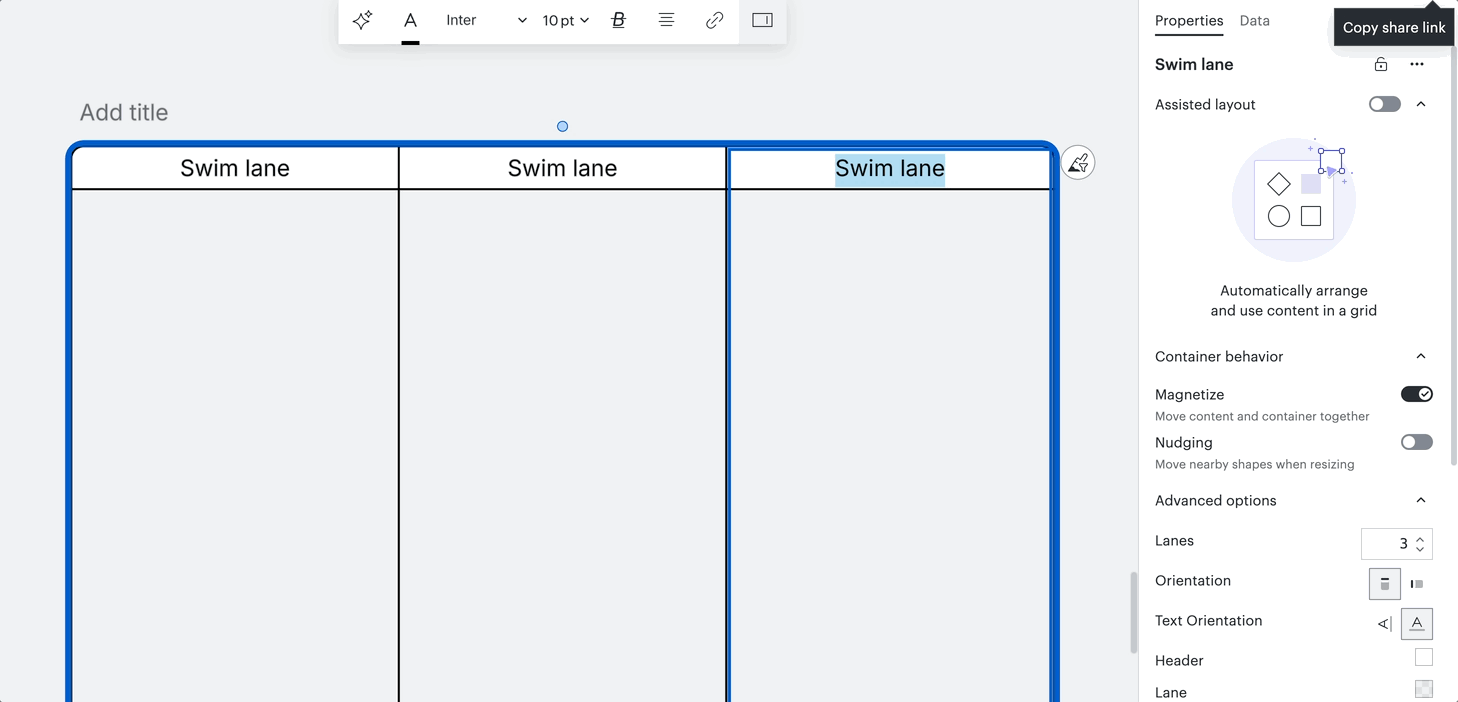

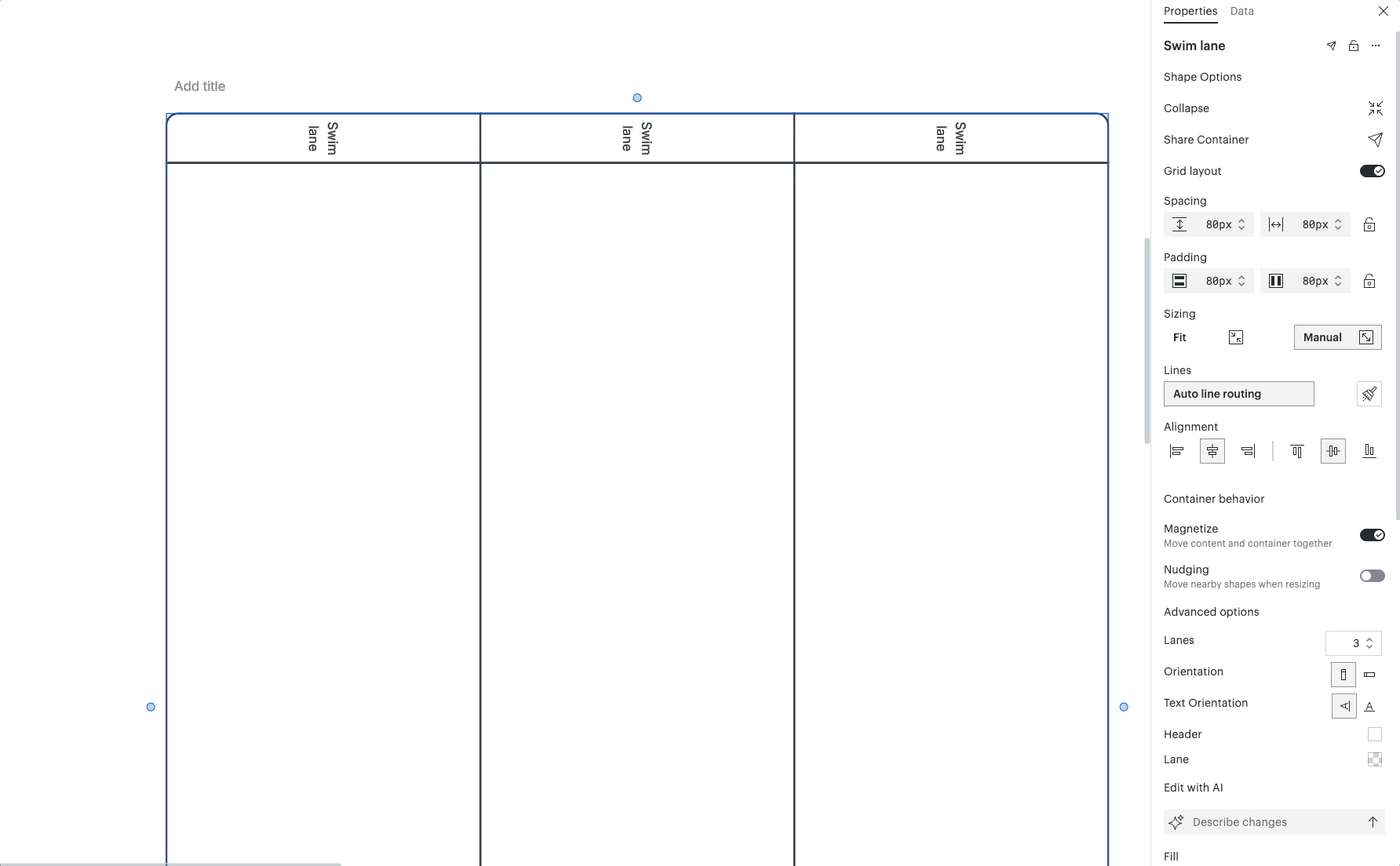

Cambia l'orientamento dell'etichetta

Fai doppio clic sull'intestazione o sul bordo per selezionare la corsia di nuoto.
Vai a "Opzioni avanzate" in il riquadro contestualel.
Seleziona l'opzione verticale o orizzontale in "Orientamento del testo".

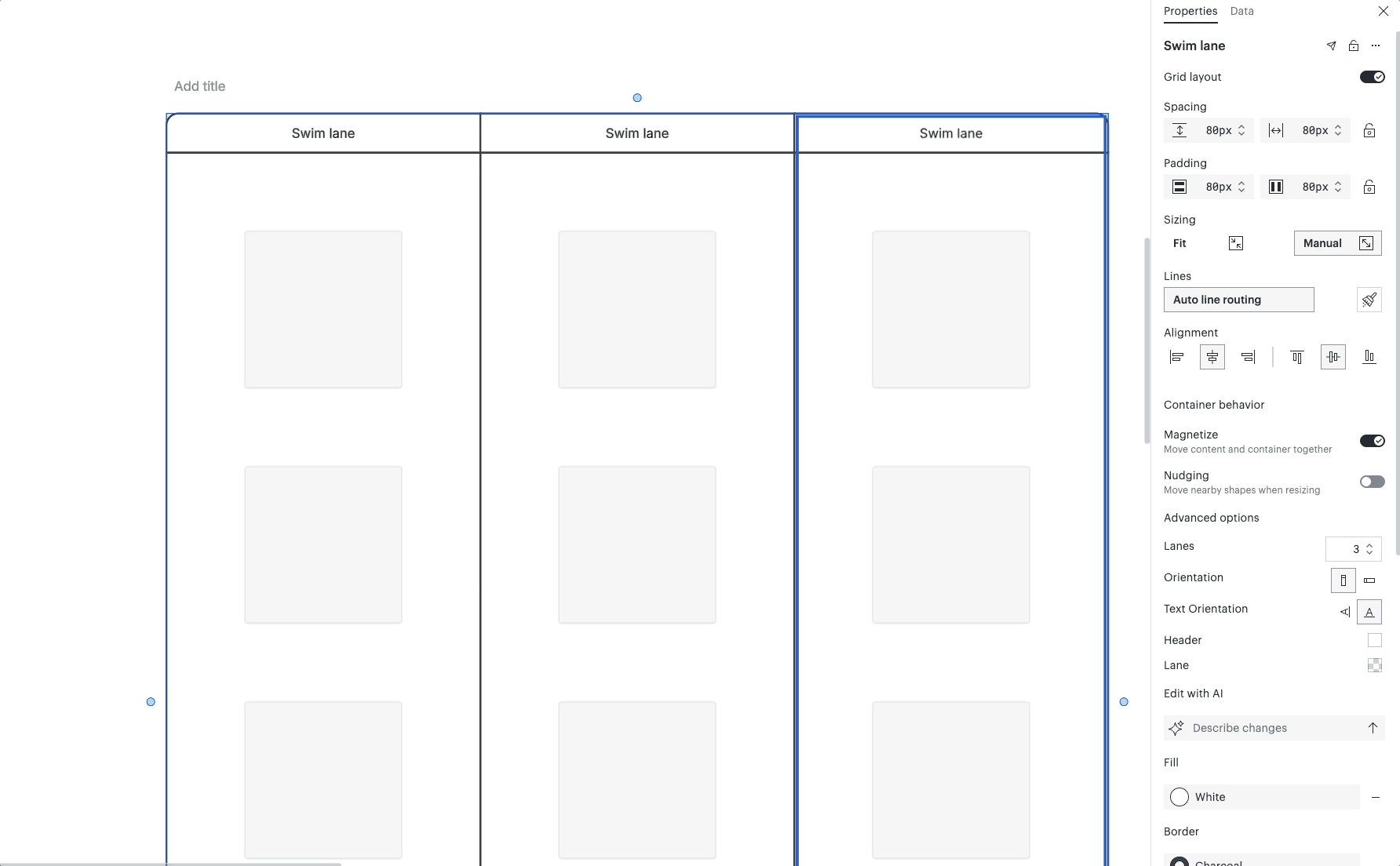

Aggiungi colore

Per modificare il colore di una corsia di nuoto, segui i seguenti passaggi:

Seleziona una corsia di nuoto.
Vai al pannello contestuale di .
In "Opzioni avanzate" seleziona il campione di colore Lane.
Seleziona un colore.

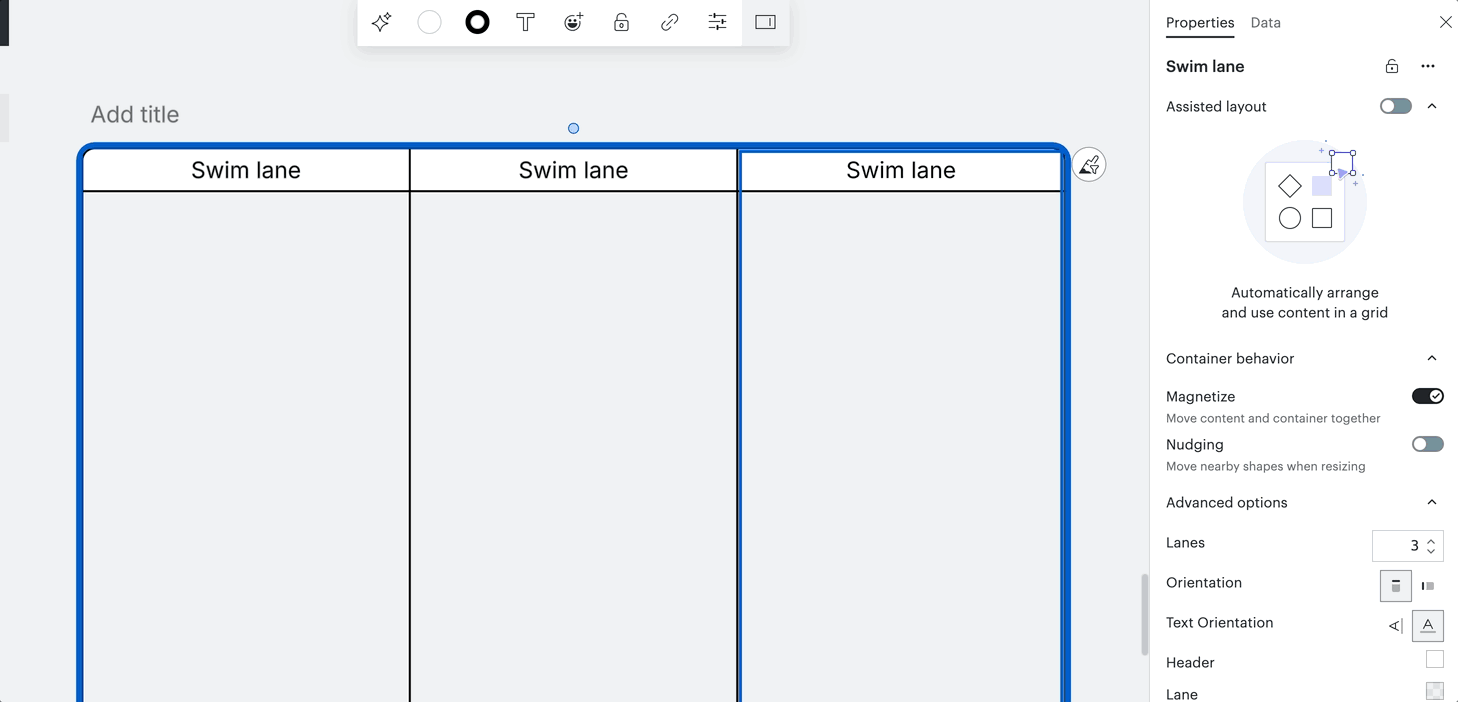

Per regolare il colore dell'intestazione di una corsia di nuoto, segui i seguenti passaggi:

Seleziona una corsia di nuoto.
Vai al pannello contestuale di .
In "Opzioni avanzate" seleziona il colore dell'intestazione.
Seleziona un colore.

personalizzare

Per saperne di più: Consulta l'articolo Aggiungere e personalizzare le forme in Lucidchart per saperne di più su come lavorare con i colori.

Modificare le piscine

Per creare una piscina, aggiungi altre corsie al tuo diagramma o trascina la piscina a tre corsie dal menu Forme. Clicca una volta sull'intestazione o sul bordo di una corsia per selezionare l'intera piscina e utilizza il pannello contestuale che si apre in alto a destra nella barra di formattazione per apportare modifiche. Leggi le sezioni seguenti per le istruzioni su come ridimensionare, spostare, magnetizzare e riformattare le vasche.

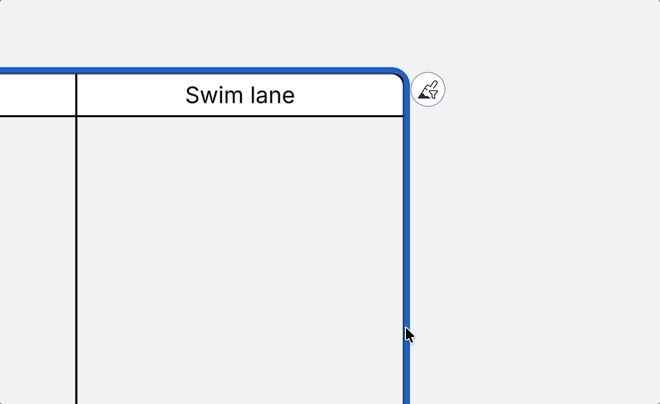

Ridimensiona

Passa il cursore sul bordo della piscina. Il cursore verrà visualizzato come una freccia a doppia punta perpendicolare al bordo.
Clicca e trascina il bordo per ridimensionare la corsia o la piscina.

Nota: È possibile regolare le dimensioni di una corsia di nuoto solo dal bordo superiore o destro. La regolazione del bordo sinistro o inferiore altera le dimensioni di una corsia adiacente.

ridimensiona

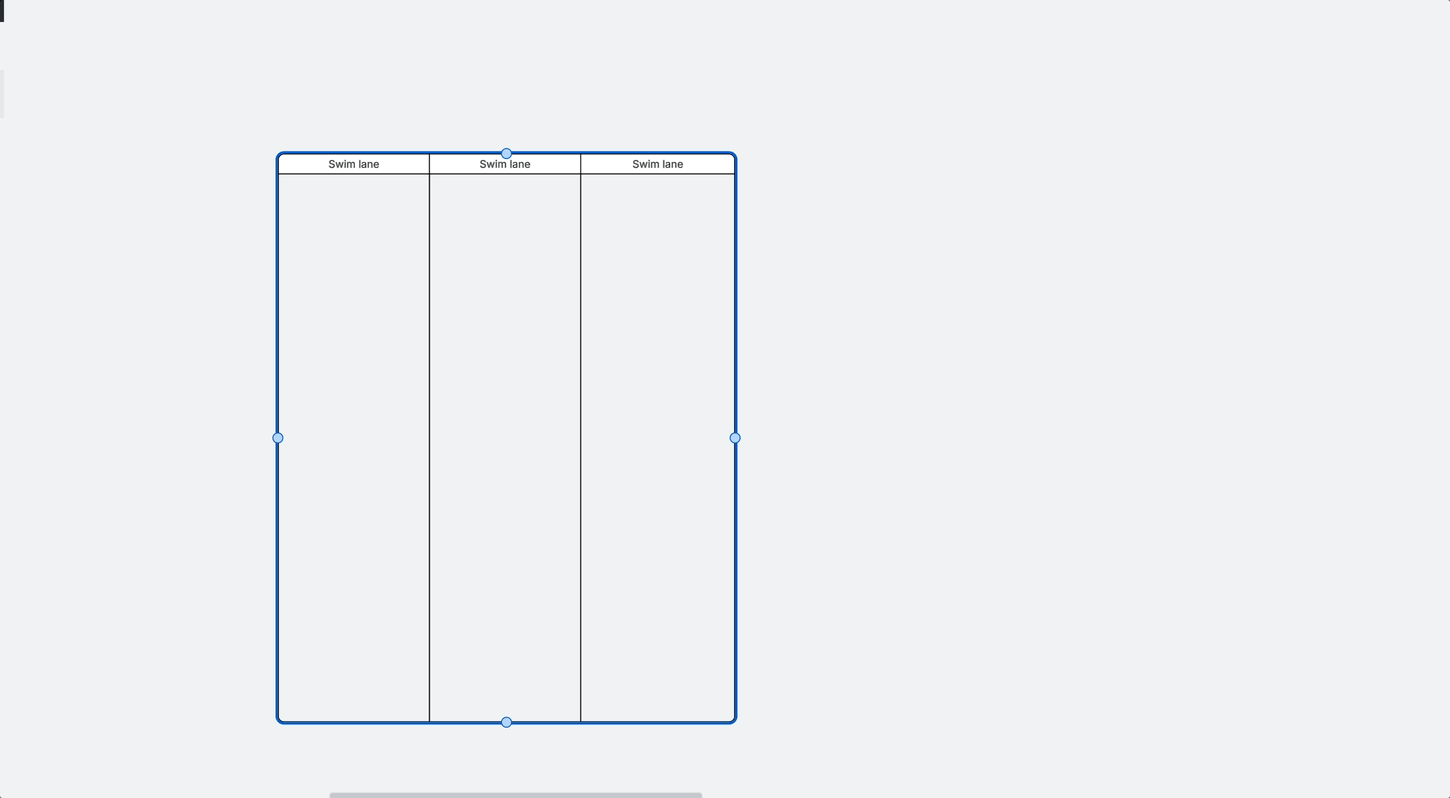

Sposta

Passa il cursore sull'intestazione della tua corsia di nuoto. Il cursore verrà visualizzato come una freccia a quattro punte.
Clicca e trascina la forma della corsia di nuoto in un'altra area della tela.

Mancia: Hai bisogno di spazio per più forme in una corsia? Tieni premuto "Maiusc", quindi fai clic con il pulsante destro del mouse e trascina il cursore per espandere il contenuto della corsia di nuoto esistente.

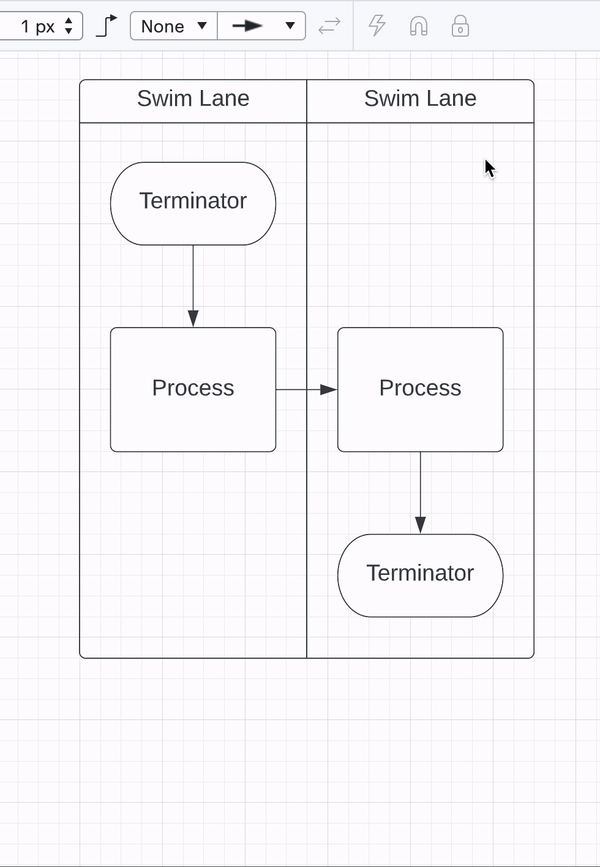

Magnetizza

Magnetizza gli oggetti a forma di corsia di nuoto in modo che rimangano collegati quando li sposti. Per magnetizzare una corsia di nuoto, segui i seguenti passaggi:

Seleziona l'intestazione o il bordo di una corsia di nuoto.
Clicca sull'icona Magnetizza nella barra di formattazione.
Trascina la corsia di nuoto in un'altra posizione.

Riformattare

Cambia l'ordine delle corsie di nuoto o rimuovi completamente una corsia di nuoto. Clicca con il tasto destro del mouse sull'intestazione di una corsia di nuoto o di una piscina per visualizzare le opzioni di formattazione. Dal menu del tasto destro del mouse, puoi selezionare:

Sposta la corsia a sinistra o Sposta la corsia a destra per corsie di nuoto verticali.
Sposta la corsia in alto o Sposta la corsia in basso per le corsie orizzontali.
Rimuovi la corsia per rimuovere la corsia di nuoto e il suo contenuto dalla piscina.
Elimina per eliminare la forma della corsia di nuoto ma mantenere il suo contenuto sulla tela.

Corsie di nuoto UML

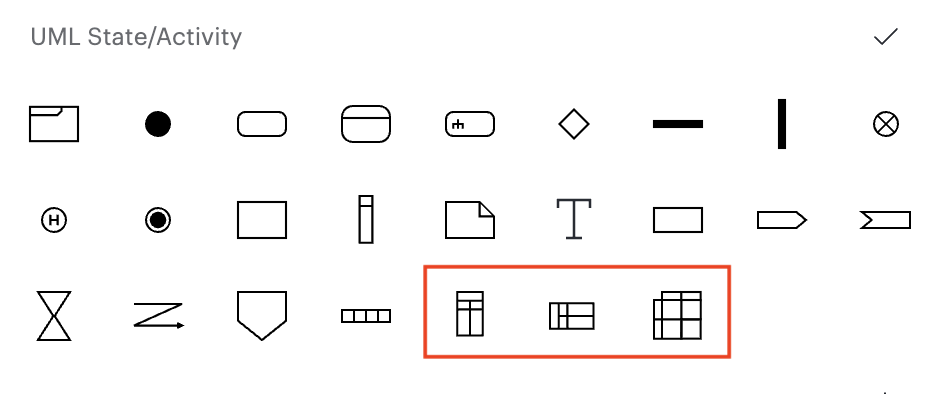

Crea corsie di nuoto multidimensionali con la libreria di forme UML. Per accedere alle corsie di nuoto UML, segui i seguenti passaggi:

Clicca su Altre forme nell'angolo in basso a sinistra del documento.
Cerca "UML" ed espandi la libreria UML Shapes.
Seleziona la casella accanto a "Stato/Attività UML".
Clicca su Usa le forme selezionate.
Vai alla sezione "Stato/Attività UML" del menu Forme e scegli un diagramma multidimensionale a corsie.
Trascina una forma sulla tela.

FAQ

Come faccio a evidenziare e modificare una corsia di nuoto?

Le corsie di nuoto sono forme contenitore, quindi devi selezionare l'intestazione o il bordo per evidenziare l'intera forma. Per selezionare una singola corsia di nuoto, fai doppio clic sulla sua intestazione o su un punto qualsiasi del bordo della corsia. Clicca una volta sull'intestazione o sul bordo per selezionare l'intero pool.

Posso unire le singole corsie di nuoto in un'unica forma?

Sì. Per combinare le singole corsie di nuoto in una piscina, usa la funzione Gruppo. Per saperne di più leggi il nostro articolo Aggiungere e personalizzare le forme in Lucidchart .

Se cancello una corsia di nuoto dal mio diagramma, anche il suo contenuto verrà cancellato?

No. Quando cancelli una corsia di nuoto, il suo contenuto rimane sull'area di disegno. Per farlo, clicca con il tasto destro del mouse sull'intestazione della corsia e seleziona Elimina (oppure seleziona la corsia e premi Canc sulla tastiera). Se vuoi cancellare sia la corsia di nuoto che il suo contenuto, clicca su Rimuovi corsia nel menu del tasto destro.
