Utilisez des cadres « cloud » pour représenter une infrastructure cloud dans Lucidchart

Créer un nouveau document à partir de données importées depuis le cloud

Une fois que vous avez importé les données relatives à votre infrastructure cloud depuis AWS, Azure ou Google Cloud dans Lucid Data Hub, vous pouvez les représenter automatiquement sous forme de diagramme en suivant les étapes suivantes :

1. Sélectionnez « Data hub » dans le menu de navigation situé à gauche de la page d'accueil de Lucid.
2. Sélectionnez AWS, Azure ou Google Cloud parmi les options proposées à gauche.
3. Cliquez sur « Créer un nouveau document » en haut de la page.
4. Sélectionnez la ou les sources de données que vous souhaitez utiliser.
5. Cliquez sur « Suivant » dans le coin inférieur droit.
6. Saisissez un nom pour le document.
7. Cliquez sur « Créer un document » dans le coin inférieur droit.

Une fois que vous avez créé un nouveau document Lucidchart, passez à la section suivante pour découvrir comment ajouter des données provenant du cloud à votre canevas.

Visualisez les données du cloud sur le canevas

Une fois les données du cloud importées dans un document Lucidchart, vous pouvez ajouter des formes à la zone de travail de différentes manières :

• Cloud Agent (AWS uniquement): Grâce à Cloud Agent, vous pouvez utiliser Lucid AI pour générer des schémas d'infrastructure AWS ciblés directement dans Lucidchart. Pour obtenir des instructions détaillées, consultez notre article intitulé « Utiliser Cloud Agent de Lucid AI pour créer des schémas d'architecture dans Lucidchart ».
• Création de schémas libres: ajoutez manuellement des formes en nuage sur le canevas grâce à la création de schémas libres, ce qui vous permet de créer un schéma personnalisé. Pour obtenir des instructions complètes, consultez notre article « Création de schémas Freeform avec une infrastructure cloud dans Lucidchart ».
• Tableaux de bord cloud: un tableau de bord cloud est une visualisation automatisée de vos données cloud. Vous pouvez créer plusieurs vues au sein d'un cadre « cloud », chacune présentant votre infrastructure sous un angle différent. La suite de cet article vous explique comment personnaliser votre cadre « cloud » à l'aide de vues et d'autres options d'affichage.

Ajoutez un cadre en forme de nuage à la toile

Pour ajouter un cadre de nuage à un document Lucidchart, procédez comme suit :

1. Cliquez sur l'icône « Ressources cloud » ( ) dans la barre d'outils principale située à gauche de la page.
2. Cliquez sur l'icône « Cloud » située en haut du panneau.

Créer et gérer des vues

Les vues correspondent aux différentes visualisations que vous créez au sein de ce cadre unique ; elles vous permettent de visualiser l'architecture et les ressources sous différents angles. Chacune d'entre elles applique une configuration différente des paramètres de structure, de filtrage et de mise en page aux mêmes données importées.

Lorsque vous créez un nouveau document, l'infrastructure générée s'affiche automatiquement dans la vue « Infrastructure synthétique ».

Passer à une nouvelle vue

Pour passer à un nouvel affichage, procédez comme suit :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, cliquez sur le menu déroulant situé sous « Vue actuelle ».
3. Sélectionnez une nouvelle vue.

Créer une nouvelle vue

Pour créer une nouvelle vue, procédez comme suit :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, cliquez sur le menu déroulant situé sous « Vue actuelle ».

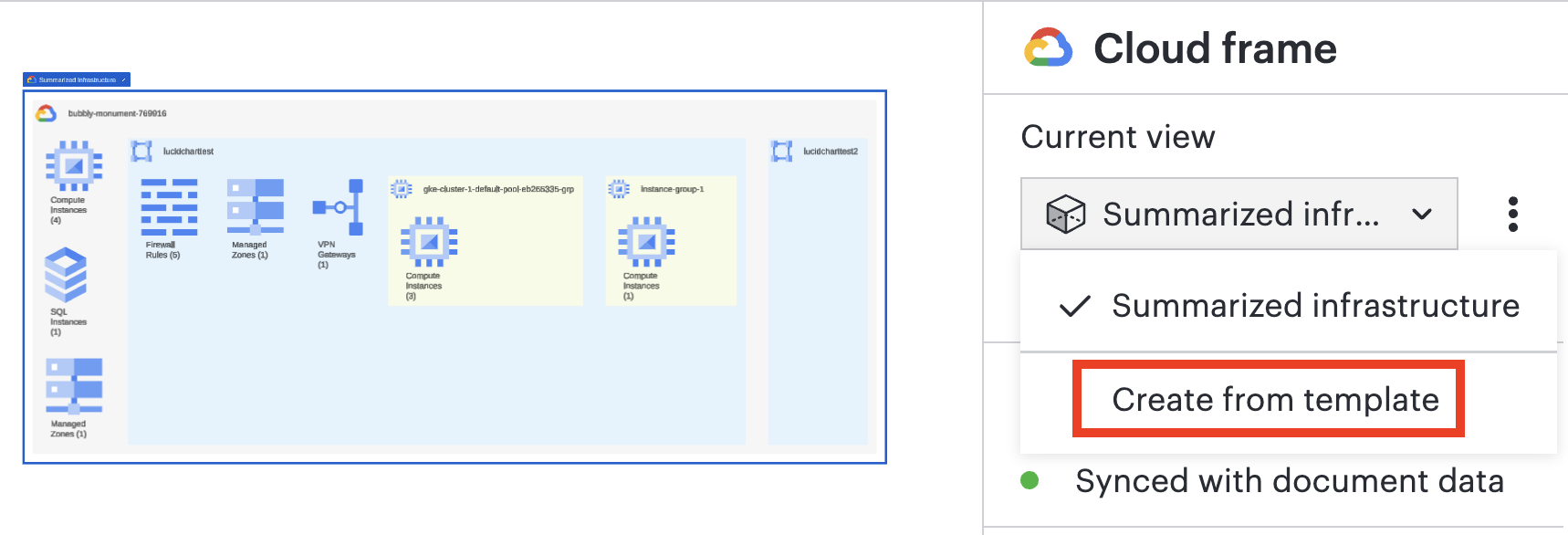

3. Sélectionnez « Créer à partir d'un modèle ».

4. Sélectionnez un modèle parmi les options proposées ou cliquez sur « Ignorer, je souhaite une vue vierge » dans le coin inférieur gauche.
   • Pour plus d'informations sur les modèles, veuillez consulter la section « Modèles de vue disponibles pour AWS, Azure et Google Cloud » ci-dessous.
   • Pour plus d'informations sur la création d'une vue vierge, veuillez consulter la section « Vues de mise en page manuelle » ci-dessous.
5. Si vous avez choisi un modèle, cliquez sur « Générer » dans le coin inférieur droit.

Gérer une vue existante

Pour accéder aux différents paramètres d'une vue existante, procédez comme suit :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, cliquez sur l'icône représentant trois points située à droite du menu déroulant « Vue actuelle ».
3. Sélectionnez l’une des options suivantes :
   • Renommez la vue.
   • Dupliquez la vue à l'aide de la mise en page automatique ou de la mise en page manuelle.
   • Exporter la configuration de la vue actuelle ou de toutes les vues.
   • Importer des configurations d'affichage à partir d'un fichier JSON.
   • Modifier la bibliothèque de formes.
   • Supprimez la vue.

Modèles de vue disponibles pour AWS, Azure et Google Cloud

Vues de mise en page manuelle

Les vues de mise en page manuelle vous permettent d'accéder à une mise en page dans laquelle vous pouvez contrôler le placement des formes et apporter des modifications manuellement. Pour ajouter des conteneurs et des ressources à la zone de travail, cliquez dessus et faites-les glisser depuis le panneau « Ressources cloud » situé à gauche vers la zone de travail.

Personnalisez l'affichage de l'infrastructure cloud dans Lucidchart

Consulter les ressources

Pour afficher tous les types de ressources pris en charge par Lucid, sélectionnez « » (Ressources cloud) en cliquant sur l'icône des ressources cloud située dans la barre d'outils principale, à gauche de la page. Utilisez la barre de recherche pour accéder à un type de ressource spécifique dans cette liste.

Afficher ou masquer les ressources sur le canevas

Pour modifier les ressources visibles sur le canevas, procédez comme suit :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, faites défiler jusqu'à la section « Visibilité des ressources ».
3. Cochez la case située à côté d'un type de ressource pour afficher ou masquer toutes les ressources de ce type dans la vue actuelle.
   • Sélectionnez un type de ressource pour afficher ou masquer des ressources spécifiques.

Afficher les liens entre les ressources

Les lignes de l'infrastructure cloud représentent les relations entre les ressources, sur la base des métadonnées de ces dernières. Pour activer ou désactiver l'affichage des lignes, procédez comme suit :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, cliquez sur « Mise en page » sous le menu déroulant « Vue actuelle ».
3. Cochez ou décochez la case située à droite d'une catégorie de ligne pour activer ou désactiver son affichage.
   • Cliquez sur la flèche située à gauche de chaque catégorie de lignes pour afficher ou masquer certains types de lignes.
   • Personnalisez l'apparence de chaque type de ligne en cliquant dessus.

Afficher les métadonnées de la forme

Sélectionnez une ressource sur le canevas pour ouvrir son panneau de données situé à droite du canevas. Dans ce volet, sélectionnez « Données » sous la vignette de la ressource pour afficher les métadonnées associées à cette ressource spécifique.

Modifier les paramètres de mise en page des ressources

Vous pouvez appliquer des paramètres de mise en page à des types de ressources spécifiques d'un document, ainsi qu'aux ressources de type « conteneur » dans lesquelles elles sont affichées. Pour accéder aux paramètres de mise en page d'un conteneur ou d'un type de ressource, procédez comme suit :

1. Sélectionnez un conteneur ou une ressource individuelle dans le document.
2. Dans le volet qui s'ouvre à droite, cliquez sur « Mise en page » en haut du volet.

Dans le panneau « Mise en page », vous pouvez effectuer les réglages suivants :

Conteneurs

• Réduire ou développer un conteneur.
• Ajoutez ou modifiez des champs de texte.
  • Cliquez sur l'icône à trois points située à droite d'un champ de texte pour l'afficher ou le masquer sur le canevas, ou pour le supprimer du conteneur. Sélectionnez « Masquer le champ vide » pour masquer le champ s'il ne contient aucune valeur.

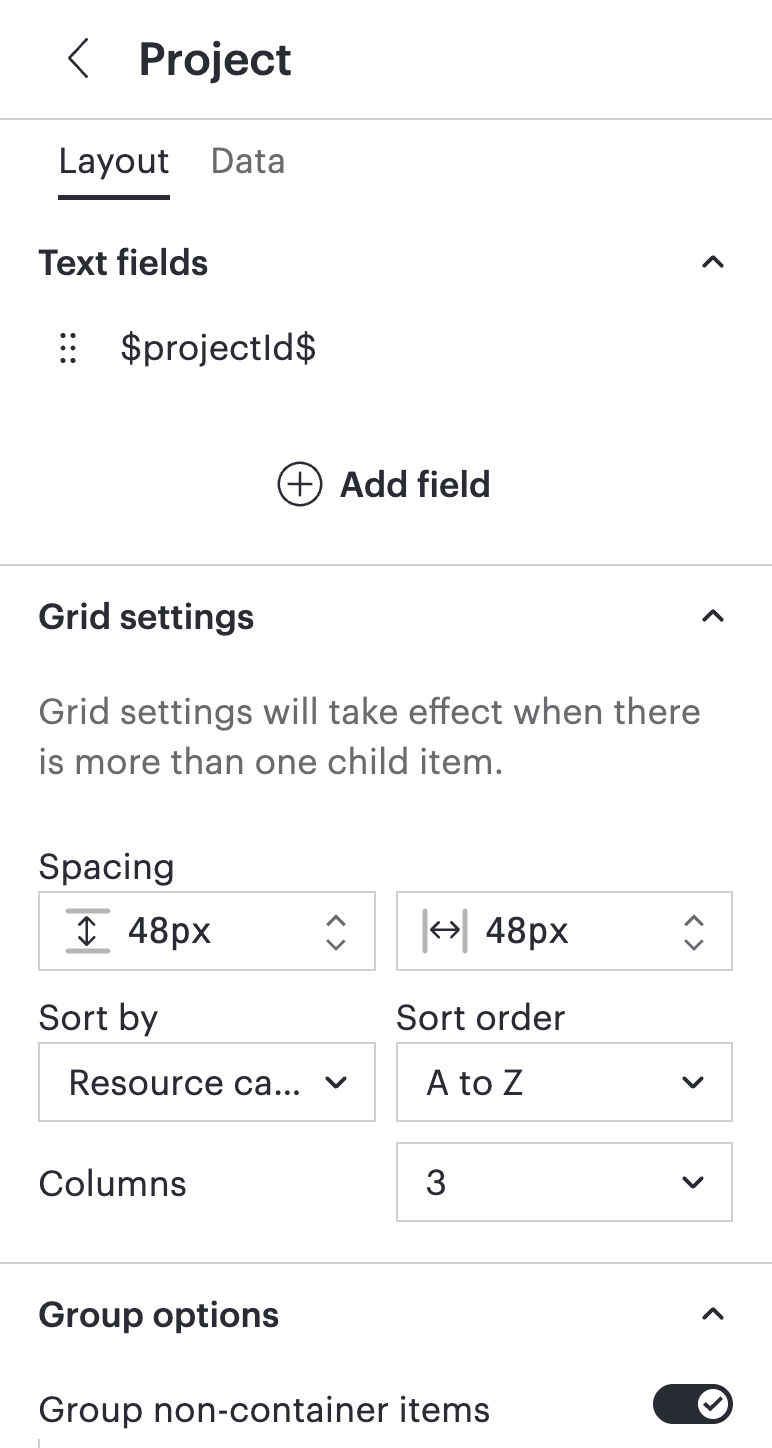

• Modifiez les paramètres de la grille, tels que l'espacement, le nombre de colonnes et l'ordre de tri.
• Regroupez les ressources non contenues en un certain nombre de colonnes.
• Regroupez les ressources par type.
• Modifiez l'ordre d'affichage des groupes dans le conteneur.

Ressources

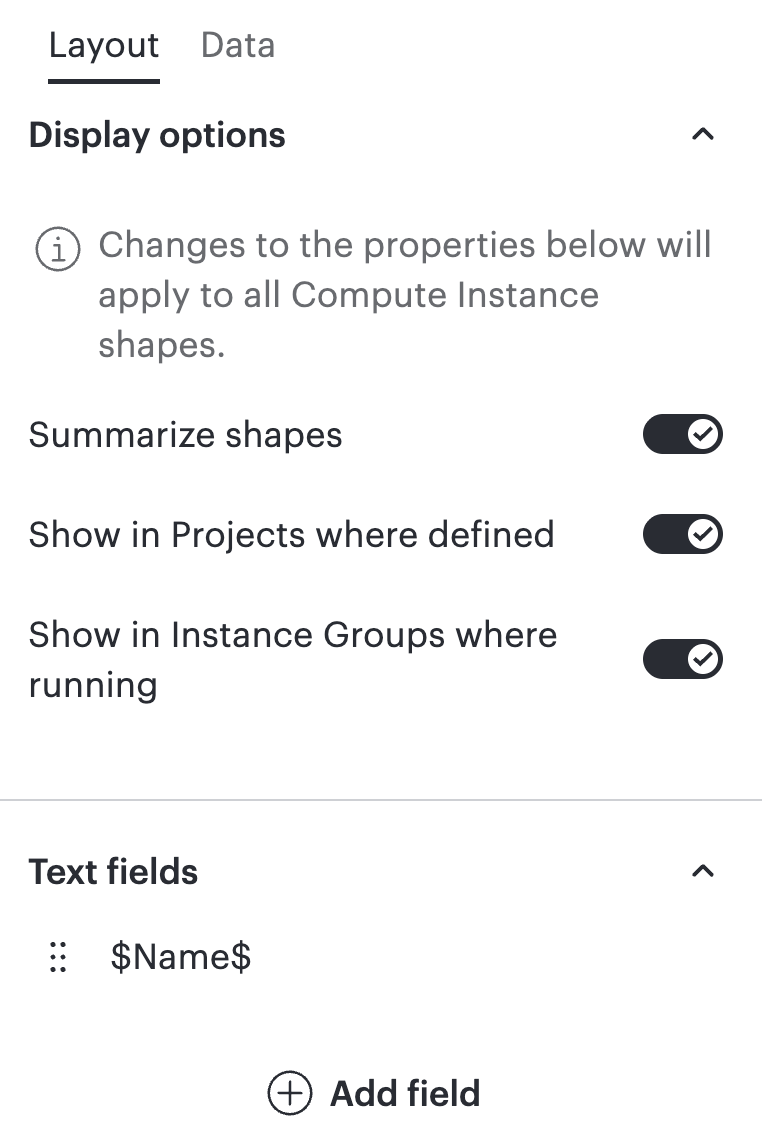

• Résumez les formes. Lorsque cette option est activée, les ressources d'un même type sont regroupées en une seule forme, accompagnée d'un badge indiquant le nombre total de ressources individuelles concernées.
• Réglez les options d'affichage, telles que l'emplacement de la ressource sur le diagramme.
• Ajoutez ou modifiez des champs de texte.
  • Cliquez sur l'icône à trois points située à droite d'un champ de texte pour l'afficher ou le masquer sur le canevas, ou pour le supprimer de la ressource. Sélectionnez « Masquer le champ vide » pour masquer le champ s'il ne contient aucune valeur.

Contrôle de la structure

Vous pouvez gérer la hiérarchie organisationnelle de l'infrastructure cloud en suivant les étapes suivantes :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, cliquez sur « Mise en page » sous le menu déroulant « Vue actuelle ».
3. Dans la rubrique « Structure », vous pouvez :
   • Cliquez sur « + Ajouter un groupe » pour ajouter des conteneurs à la hiérarchie visuelle de la vue.
   • Pour supprimer des conteneurs ou des groupes de la hiérarchie, passez la souris sur le groupe et cliquez sur le « X ».

Vous pouvez ajouter les groupes suivants à la hiérarchie d'un document en fonction du fournisseur :

• AWS : comptes, régions, VPC, zones de disponibilité, groupes de sécurité, clusters ECS, sous-réseaux
• Google Cloud : projets, réseaux, sous-réseaux, clusters GKE, pools de nœuds, groupes d'instances
• Azure : abonnements, groupes de ressources, réseaux virtuels, sous-réseaux

Appliquer des filtres

Les filtres d'affichage excluent les ressources qui ne répondent pas aux critères de filtrage. Le filtrage d'un conteneur exclut également les ressources de ce conteneur.
Pour ajouter un nouveau filtre, procédez comme suit :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, cliquez sur « Données » sous le menu déroulant « Vue actuelle ».
3. Dans la rubrique « Filtres », cliquez sur « Gérer les filtres ».

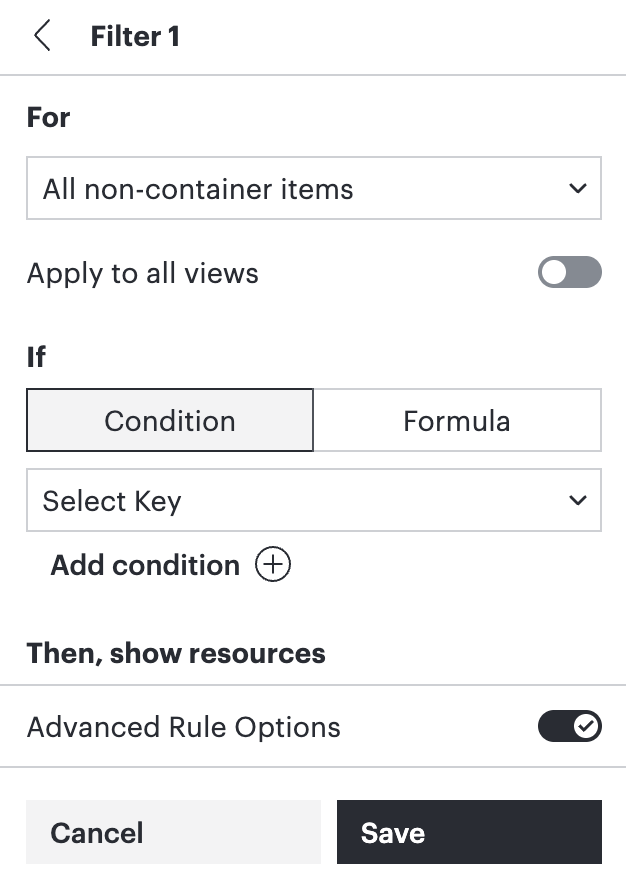

4. Cliquez sur « Créer une nouvelle règle de filtrage ».
5. Dans la rubrique « Pour », sélectionnez le type de ressource auquel vous souhaitez appliquer le filtre.

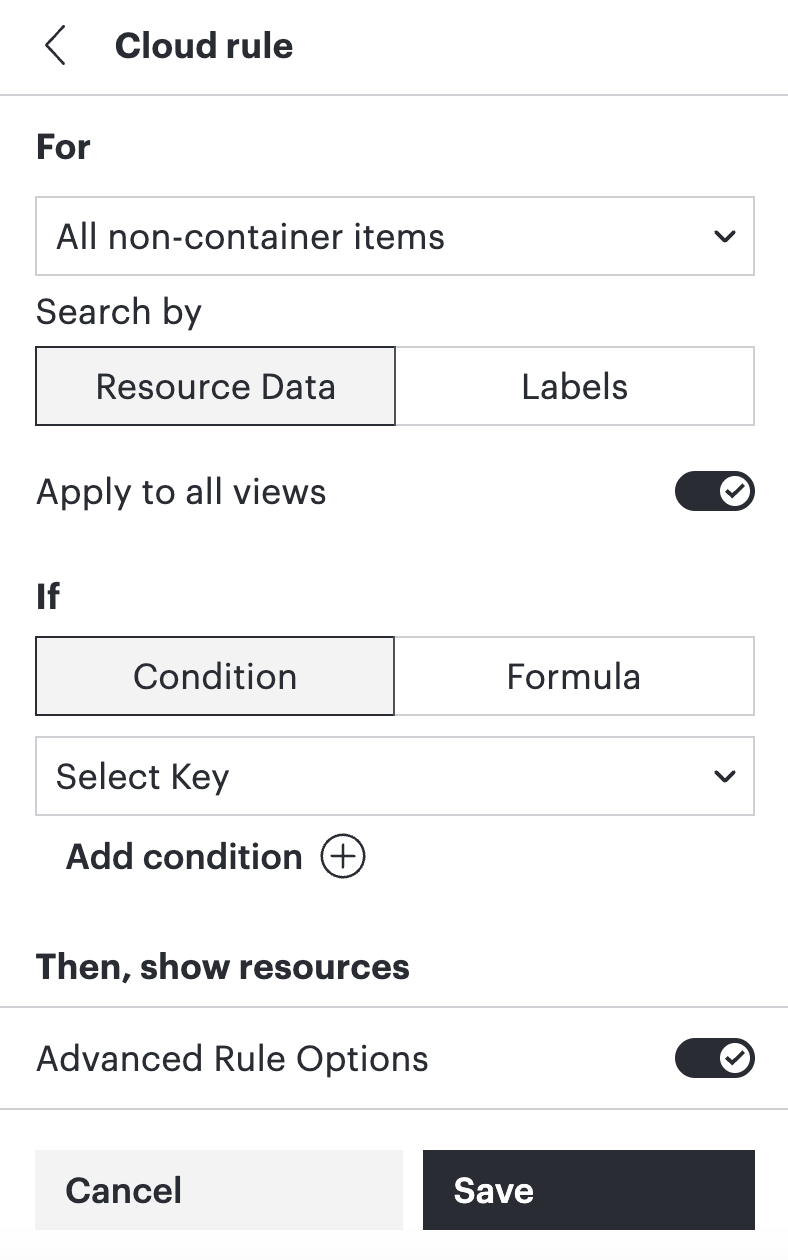

6. Dans la section « Recherche par », sélectionnez « Données de ressource » ou « Étiquettes » pour déterminer à quelles données le filtre s'applique.
7. Si vous le souhaitez, cochez la case « Appliquer à toutes les vues » pour appliquer ce filtre à toutes les autres vues du document.
8. Sous « Si », utilisez les menus déroulants pour définir la condition ou sélectionnez « Formule » pour utiliser une formule comme condition.
   • Cliquez sur « Ajouter une condition » si vous souhaitez définir plusieurs conditions pour le filtre.
9. Cliquez sur Enregistrer.

L'affichage s'adaptera en fonction des paramètres du filtre. Pour désactiver un filtre, cliquez sur « Gérer les filtres », puis décochez la case située à gauche du nom du filtre.

Pour gérer un filtre existant pour toutes les vues, procédez comme suit :

1. Sélectionnez le cadre en forme de nuage dans votre document Lucidchart.
2. Dans le volet qui s'ouvre à droite, cliquez sur « Données » sous le menu déroulant « Vue actuelle ».
3. Dans la rubrique « Filtres », cliquez sur « Gérer les filtres ».
4. Cliquez sur l'icône représentant trois points située dans le coin supérieur droit d'un filtre.
5. De là, vous pouvez :
   • Renommez le filtre.
   • Modifiez les conditions de filtrage.
   • Dupliquez le filtre dans la vue actuelle.
   • Appliquez le filtre à toutes les vues du document.
   • Supprimez le filtre.
