Les calques sont un moyen professionnel et intuitif de construire et d'organiser le contenu de vos documents. Vous pouvez utiliser les calques pour construire les niveaux d'un système, montrer les différentes phases d'un processus et illustrer les états alternatifs d'un design.

Poursuivez votre lecture pour en savoir plus sur l’utilisation de Calques pour optimiser vos créations Lucidchart.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP (en anglais seulement)

Regarder : Créer des calques dans Lucidchart

Utiliser les calques

Pour accéder au menu contextuel des calques, sélectionnez l’icône Calques calques en bas à droite de la zone de travail. Dans ce menu, vous pouvez ajouter, supprimer, réorganiser, verrouiller et masquer des calques. Vous pouvez également parcourir les calques existants et synchroniser l’affichage.

Cliquez

Voici l'essentiel :

Les calques de votre document apparaissent sous forme de tuiles empilées, dont l'ordre correspond à la façon dont le contenu est superposé sur la zone de travail.
Le pied de page du menu contextuel Calques indique le calque Page (ou base).
Les calques ne se reportent pas d'un affichage de page à l'autre. Lorsque vous passez d'une page à l'autre de votre document, le contenu de votre menu Calque change.
Appuyez sur les touches Fn + F1 de votre clavier pour obtenir une liste de touches de raccourci pratiques lorsque vous travaillez avec les calques.

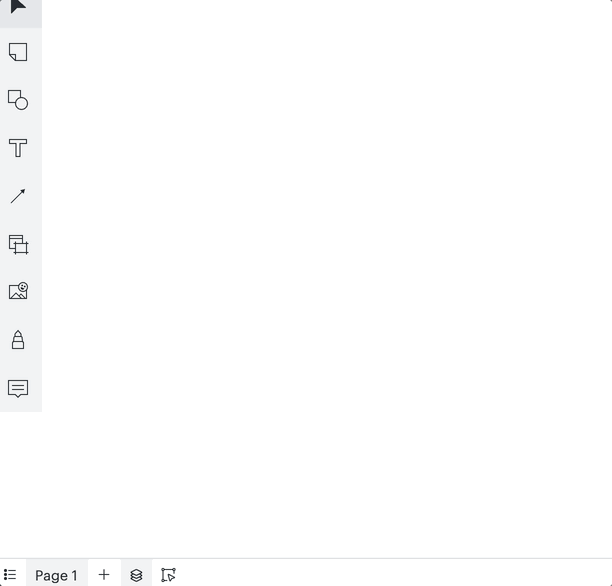

Ajouter un calque

Sélectionnez l’icône Calques en bas à droite de la zone de travail.

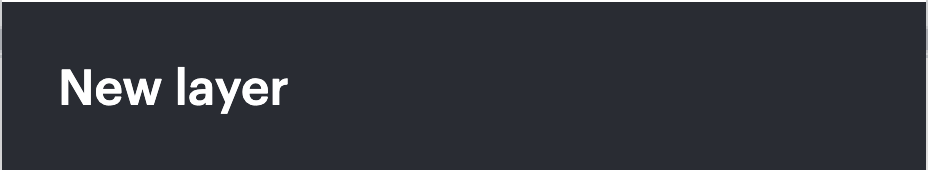

Cliquez sur l’icône Ajouter un calque .
Renommez le calque.

Ajouter

Vous passerez automatiquement en mode édition pour ce calque et vous pourrez commencer à ajouter des objets.

Supprimer un calque

Pour supprimer un calque et tous les objets qu'il contient, suivez ces étapes :

Sélectionnez l’icône Calques en bas à droite de la zone de travail.
Passez votre curseur sur le calque que vous souhaitez supprimer.

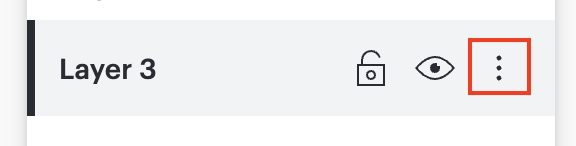

Sélectionnez le menu à trois points.
Cliquez sur Supprimer.

Cliquez

Réorganiser les calques

Sélectionnez l’icône Calques en bas à droite de la zone de travail.
Cliquez sur le calque et faites-le glisser vers une nouvelle position dans l'ordre.

Cliquez

Verrouiller un calque

Utilisez la fonction de verrouillage d'un calque pour désactiver la possibilité de modifier les objets de ce calque. Voici comment procéder :

Sélectionnez l’icône Calques en bas à droite de la zone de travail.

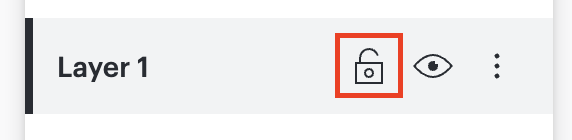

Cliquez sur l’icône de cadenas sur le calque que vous souhaitez verrouiller.

Verrou

Lorsqu'un calque est verrouillé, l'icône de verrouillage apparaît fermée et les objets du calque sont entourés en rouge. Vous pouvez déverrouiller un calque en cliquant à nouveau sur l'icône de verrouillage.

Ce qu'il faut savoir :

Par défaut, chaque nouveau calque que vous créez est déverrouillé.
Si vous êtes en mode édition d'un calque lorsque vous le verrouillez, vous passez automatiquement sur le calque de page (de base).
Le calque de page (de base) d'un document n'est pas verrouillable.

Masquer un calque

Sélectionnez l’icône Calques en bas à droite de la zone de travail.
Cliquez sur l’icône œil sur le calque que vous souhaitez masquer.
- Lorsqu’un calque est masqué, l’icône en forme d’œil est barrée.Pour qu’un calque et son contenu réapparaissent, sélectionnezl’icône en forme d’œil dans Afficher.

masquer

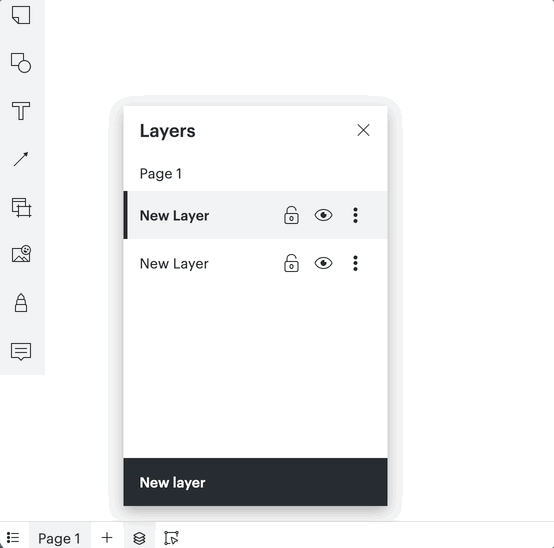

Synchroniser l'affichage

Si des calques sont masqués dans le document, cliquez sur Synchroniser la visibilité pour rétablir la vue initiale du document. Ainsi, chaque fois qu’un collaborateur rejoint le document, il ne voit au départ que les calques rendus visibles. Si l’option Synchroniser la visibilité apparaît en grisé, cela signifie que votre document est déjà synchronisé avec la vue actuelle.

synchroniser

Remarque : si vous utilisez la zone de travail universelle pour passer à Lucidspark, vous devez sélectionner Synchroniser la visibilité pour que vos calques apparaissent de la même manière que dans Lucidchart.

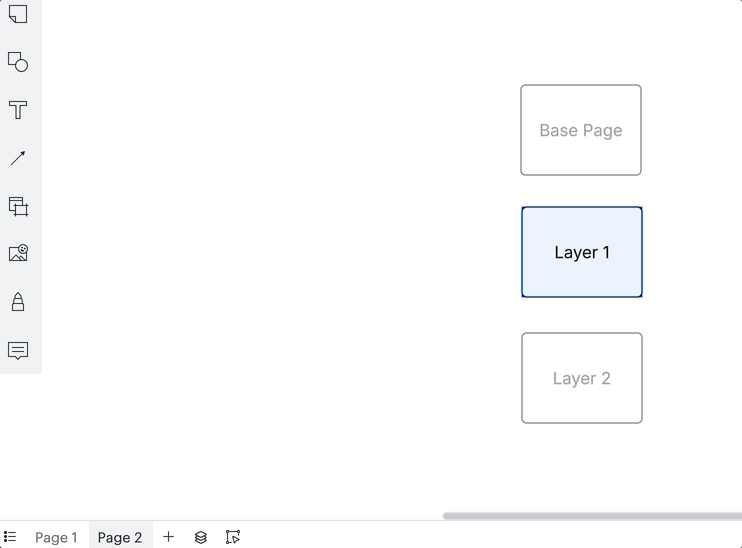

Utiliser des objets dans un calque

Il y a deux façons d'accéder au mode d'édition d'un calque :

Sélectionnez une tuile dans le menu contextuel Calque.
Double-cliquez sur un objet dans un calque.

Lorsque vous êtes en mode édition d'un calque, sa tuile dans le menu contextuel Calque est surlignée en bleu. Les objets contenus dans ce calque sont délimités sur la zone de travail et apparaissent plus foncés que les objets des autres calques. À partir de là, vous pouvez ajouter, modifier et supprimer des objets selon vos besoins.

Il existe deux façons de quitter le mode d'édition d'un calque :

Cliquez sur la tuile du calque de Page (de base) en bas du menu contextuel Calque.
Double-cliquez n'importe où sur la zone de travail qui n'est pas un objet contenu dans un calque.

sélectionner

Pour déplacer et modifier tous les objets d'un calque en même temps :

Naviguez jusqu'au calque de Page (de base) de votre document.
Cliquez une fois sur un objet dans le calque que vous souhaitez modifier.

Les contours de l'ensemble du contenu du calque seront tracés. Vous pouvez ensuite déplacer et modifier le contenu du calque en formes groupées.

Remarque : Il n’est possible de modifier le contenu que d’un seul calque à la fois.

Pour déplacer ou copier un objet d’un calque à un autre :

Sélectionnez l’icône Calques en bas à droite de la zone de travail.
Choisissez un calque dans le menu.
Cliquez avec le bouton droit sur l'objet que vous souhaitez déplacer ou copier.
Passez votre curseur sur « Envoyer à ».
Sélectionnez le nom du calque auquel vous souhaitez ajouter l’objet.

Ajouter des actions à un calque

Ajoutez des actions pour accroître l'interactivité de votre document. En attribuant une action à un objet, vous pouvez masquer, afficher ou basculer d'autres calques du document d'un simple clic de souris. Voici comment procéder :

Sélectionnez l’objet auquel vous souhaitez ajouter une action.

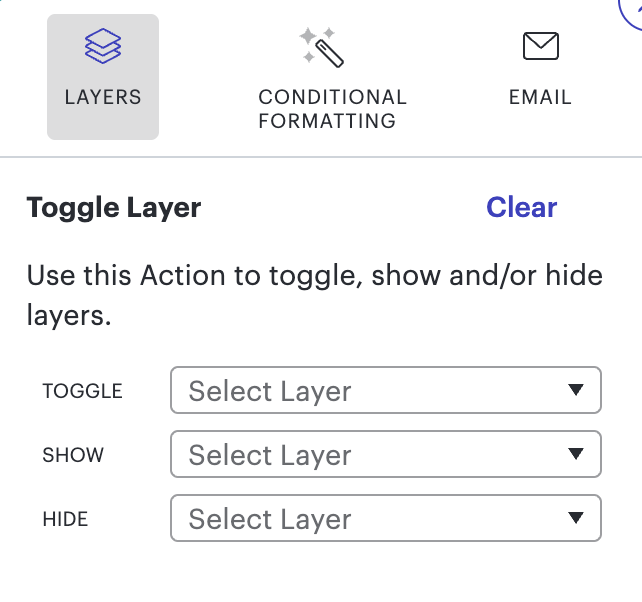

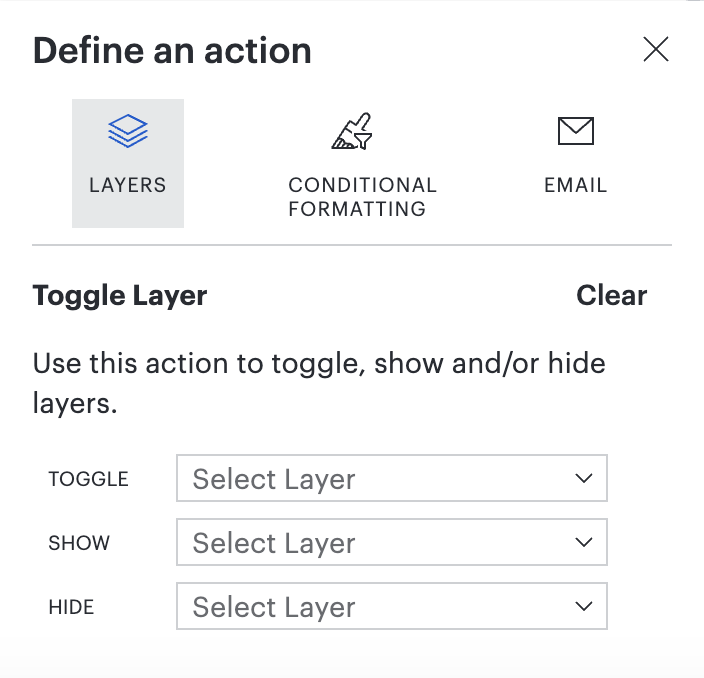

Cliquez sur l’icône Actions dans la barre d’outils de mise en forme.
Sélectionnez l'onglet Calques.
Dans les menus déroulants Basculer, Afficher ou Masquer, sélectionnez un calque.
- Basculer : afficher/masquer le contenu des calques comme un interrupteur
- Afficher : rendre visible le contenu du calque
- Masquer : rendre invisible le contenu du calque
Sélectionnez Terminé.

Après avoir ajouté une action à un objet dans un calque, vous pouvez exécuter l'action de l'objet en appuyant sur Command + Shift (sur Mac) ou Ctrl + Shift (sur PC) sur votre clavier en cliquant sur l'objet.

Il existe de nombreuses façons d'utiliser cette fonctionnalité — voici un exemple de ce à quoi cela peut ressembler :

utiliser

FAQ

Puis-je télécharger un document multi-calques qui exclut les calques masqués ?

Oui. Pour exclure les calques du téléchargement, veillez à synchroniser l'affichage du document avant l'exportation.

Puis-je télécharger chaque calque en pages individuelles ?

Oui. Dans la boîte de dialogue de téléchargement du PDF, activez l'option « Afficher les calques individuels ». Lorsqu'elle est activée, cette option permet de séparer chaque calque de votre document en différentes pages. La première page du PDF contiendra tout le contenu qui se trouve sur le calque de Page (de base) du document. Ce contenu du calque de Page (de base) sera également visible sur chaque page de calque suivante.

Vos paramètres d'affichage synchronisé n'affecteront pas un PDF multi-calques si l'option « Afficher les calques individuels » est activée — tous les calques seront affichés dans l'exportation.

Puis-je connecter des lignes à des formes dans un autre calque ?

Oui. Pour ajouter une ligne entre des formes situées sur des calques différents, appuyez sur la touche alt/option de votre clavier lorsque vous connectez la ligne.

Ressources

Pour en savoir plus sur cette fonctionnalité, explore les ressources supplémentaires ci-dessous. Ces ressources sont disponibles en anglais uniquement.

Publication de la communauté

Utilisation de calques et d'actions pour créer un bouton dans votre diagramme
