Les lignes sont essentielles pour créer des diagrammes, c'est pourquoi Lucidchart s'efforce de rendre leur utilisation aussi simple et intuitive que possible. Lisez cet article pour en savoir plus sur la façon d'ajouter, de mettre en forme et de personnaliser des lignes.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP

Ajouter des lignes à un diagramme

Il existe quatre façons d'ajouter une ligne :

Cliquer et glisser manuellement à partir d'un objet
Ajouter rapidement une ligne et une forme à partir d'un objet
Faites glisser la forme de la ligne à partir du menu Forme
Cliquez avec le bouton droit de la souris et ajoutez directement au canevas

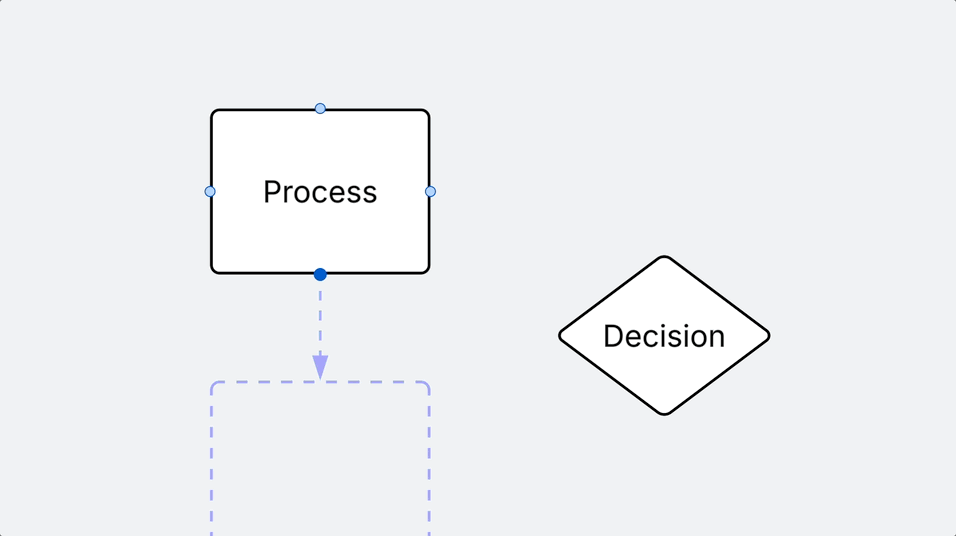

Ajouter manuellement une ligne à partir d'un objet

Passez votre curseur sur une forme.
Cliquez sur un nœud rond rouge sur le côté d'un objet etéloignez votre curseur de l'objet.

Vous pouvez relier la ligne au même objet, à un objet différent ou ajouter un nouvel objet en le sélectionnant dans le menu qui apparaît et en relâchant la souris sur un espace vierge de la zone de travail.


Si vous ne souhaitez pas ajouter un nouvel objet à une ligne, cliquez n’importe où sur la zone de travail pour quitter la fenêtre d’invite automatique de la forme.

Pour désactiver la fenêtre d'invite automatique des formes :

Ouvrez les réglages de votre compte en sélectionnant votre image de profil ou vos initiales dans le coin supérieur droit.
Cliquez sur Réglages du document dans le menu à gauche de votre écran.
Sélectionnez l'onglet Lucidchart.
Trouvez la section Après avoir dessiné une ligne.
Sélectionnez Ne rien faire.

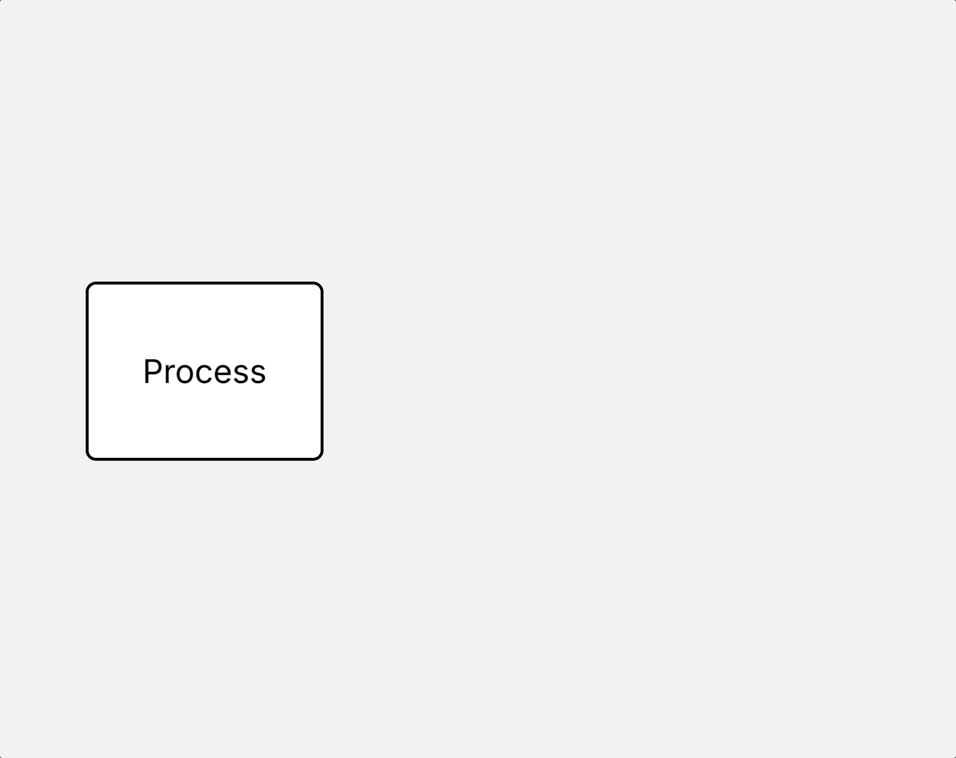

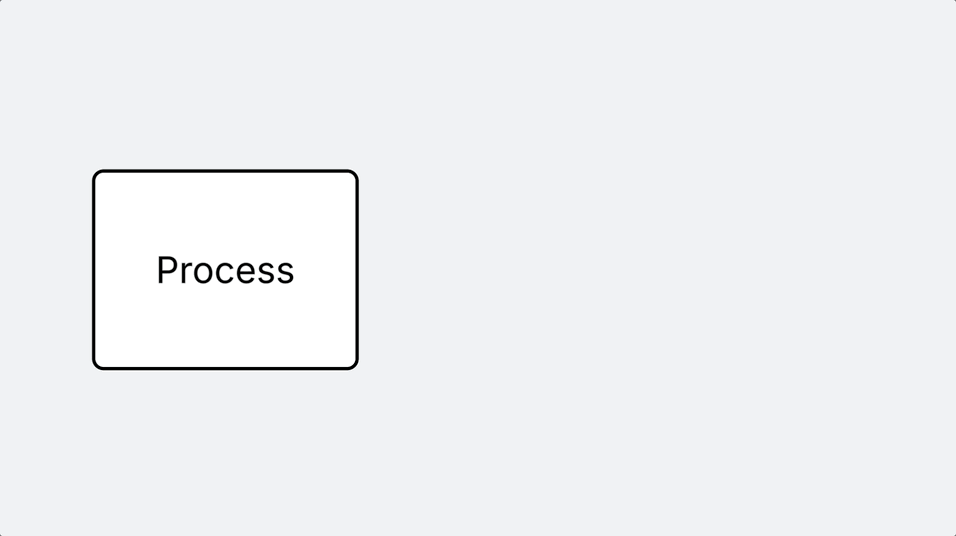

Ajouter rapidement une ligne et une forme à partir d'un objet

Passez votre curseur sur un nœud rond et rouge d'une forme.
Examinez l'endroit où la ligne et la forme seront ajoutées dans l'aperçu qui s'affiche.
Cliquez sur un nœud rond rouge qui apparaît sur ou autour de la forme pour ajouter la ligne et la forme prévisualisées.

Conseil : lorsqu'il y a de l'espace disponible, la nouvelle ligne et la nouvelle forme sont ajoutées dans la direction du nœud rond sur lequel vous cliquez. Lorsqu'une forme est déjà présente dans cette direction, une nouvelle branche est créée.

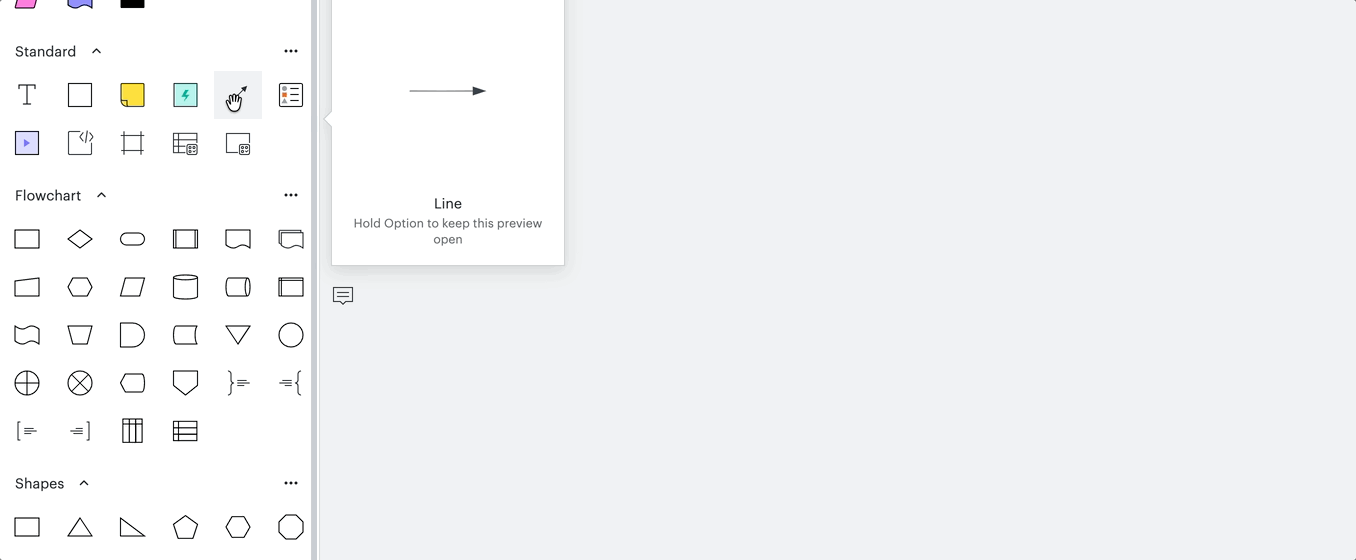

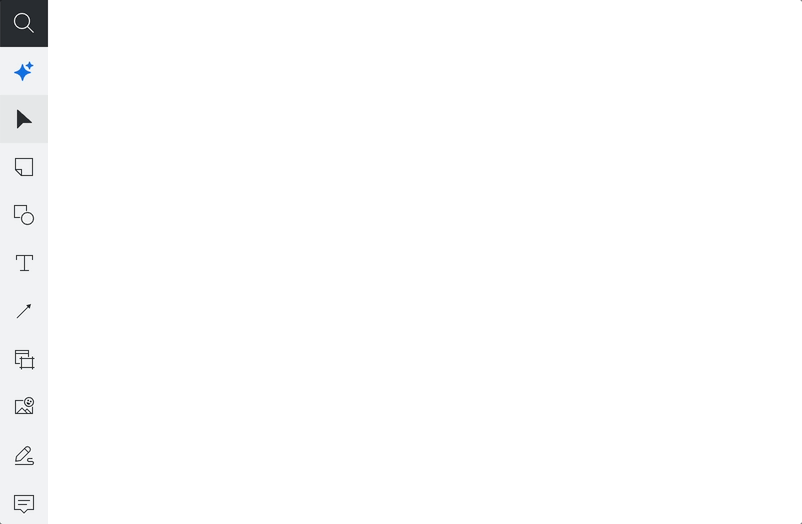

Ajouter une ligne à partir du menu Formes

Cliquez et faites glisser l'icône de ligne et de flèche de la section Standard du menu Formes.
Déplacez la ligne en la faisant glisser et allongez-la en faisant glisser l'une de ses extrémités.

Ajouter une ligne directement sur la zone de travail

Cliquez avec le bouton droit de la souris sur la zone de travail.
Dans le menu qui apparaît, sélectionnez Dessiner une ligne.

Conseils supplémentaires :

Si vous déplacez un objet connecté par une ligne à un autre objet, la ligne se déplacera afin de conserver la connexion.
Maintenez appuyée la touche Maj de votre clavier lorsque vous dessinez une ligne pour lui faire suivre un trajet suivant des angles de 45°.
Créez une ligne qui se déplace indépendamment d'une forme en désactivant "line connections" dans les paramètres du document.

La désactivation des connexions de lignes vous permet de déplacer de nouvelles lignes de manière indépendante, en les empêchant de se connecter automatiquement à une forme. Cependant, les lignes qui étaient déjà connectées aux formes avant la désactivation des connexions de lignes resteront connectées et ne pourront pas être déplacées indépendamment.

Mettre en forme et modifier les lignes

Les nombreuses options de personnalisation des lignes de Lucidchart vous permettent de contrôler leur apparence. Pour apporter une modification à une certaine ligne, sélectionnez-la et accédez à la section correspondante de la barre d'outils de mise en forme située au-dessus de votre zone de travail. Pour définir les paramètres de ligne par défaut d'un document, assurez-vous qu'aucune ligne n'est sélectionnée avant de régler les paramètres de ligne par défaut à partir de la barre d'outils de mise en forme.

Forme de la ligne

Lucidchart propose quatre options pour la forme des lignes :

Droite
Courbée
En coude
Connexions bidirectionnelles

Le réglage par défaut de la forme de ligne dans un nouveau document est En coude, c'est-à-dire que la trajectoire de vos lignes suit la grille de l'arrière-plan de votre zone de travail et ne forme que des angles de 90°.

Pour modifier la forme de la ligne, procédez comme suit :

Sélectionnez une ligne ou cliquez sur l'arrière-plan de la zone de travail.

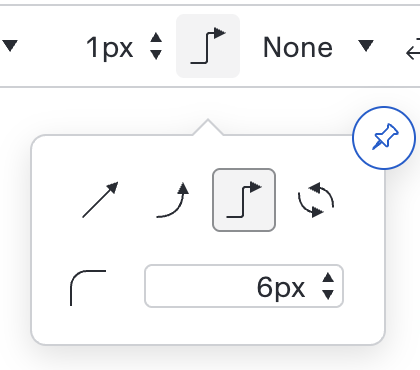

Cliquez sur l'icône Options de ligne dans la barre d'outils de formatage.
Sélectionnez l'une des formes de ligne disponibles.

Si vous utilisez la forme de ligne Coude, vous pouvez arrondir les angles de la ligne en faisant basculer les flèches vers le haut et vers le bas des pixels dans la case "arrondi" de la fenêtre des options de ligne.

Couleur de ligne

Pour modifier la couleur d'une ligne, procédez comme suit :

Sélectionnez une ligne (ou pour définir une valeur par défaut, cliquez n'importe où sur la zone de travail).
Cliquez sur l'icône Couleur de ligne dans la barre d'outils de mise en forme.
Sélectionnez une couleur dans la fenêtre d'échantillonnage des couleurs qui s'affiche.

Utilisez une couleur personnalisée en cliquant sur l'icône plus en bas de la fenêtre d'échantillons de couleurs. À partir de là, vous pouvez sélectionner manuellement une couleur en choisissant un espace dans la palette de couleurs ou en utilisant le curseur. Vous pouvez également sélectionner Hex, HSB ou RGB dans le menu déroulant. Une fois la couleur sélectionnée, vous pouvez ajuster les valeurs HSB ou RGB ou saisir un code hexadécimal.

Astuce : Appliquez une mise en forme conditionnelle pour attribuer des couleurs spécifiques aux lignes en fonction de critères prédéfinis. Par exemple, vous pouvez personnaliser les règles de mise en forme conditionnelle pour que les lignes associées à la valeur "Oui" apparaissent en vert et celles associées à la valeur "Non" en rouge, ce qui permet une différenciation visuelle claire.

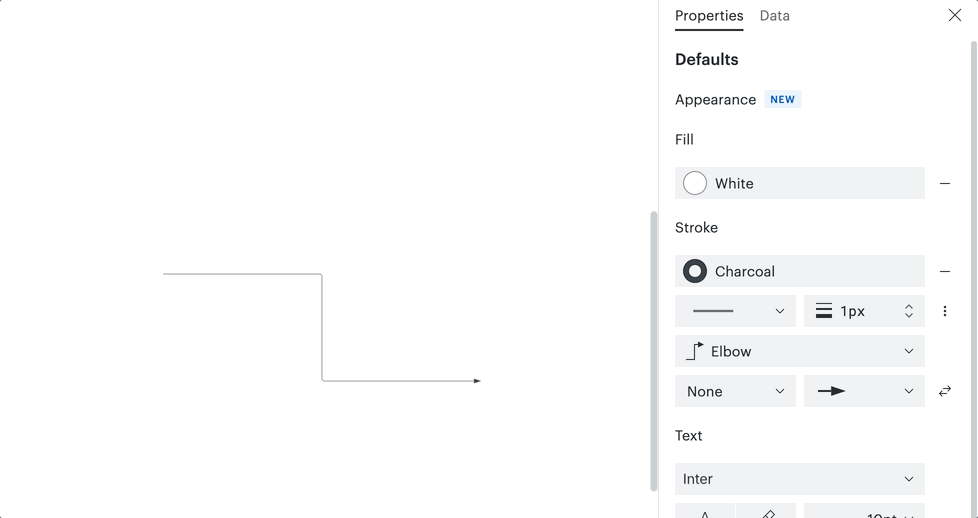

Épaisseur de ligne

Pour modifier la largeur d'une ligne, procédez comme suit :

Sélectionnez une ligne (ou pour définir une valeur par défaut, cliquez n'importe où sur la zone de travail).

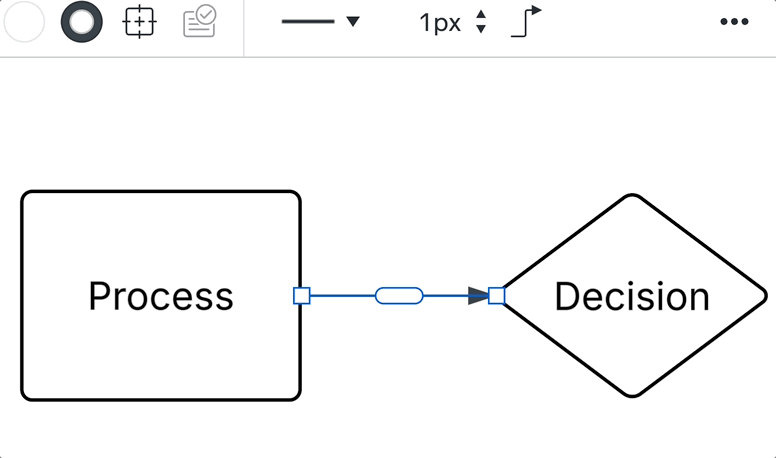

Utilisez les flèches haut et bas dans la case Largeur de ligne de la barre d'outils de mise en forme.

Remarque : Lucidchart autorise des épaisseurs de ligne allant de 0,5 à 10 pixels et arrondit les mesures saisies au dixième de pixel le plus proche.

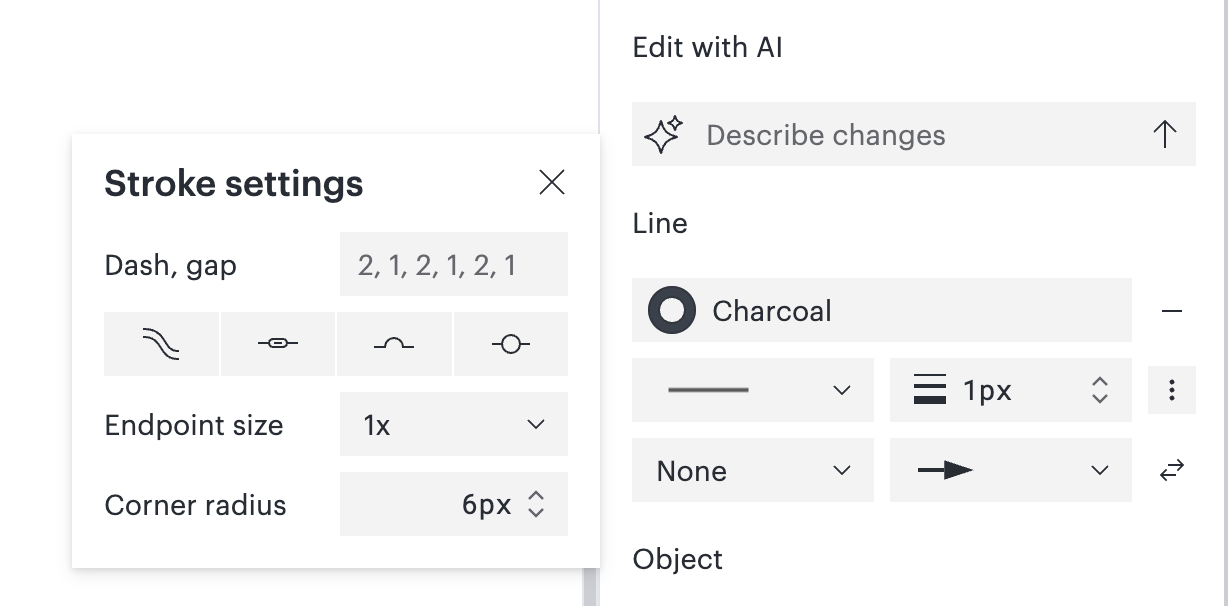

Style de ligne

Pour modifier le style d'une ligne, procédez comme suit :

Sélectionnez une ligne (ou pour définir une valeur par défaut, cliquez n'importe où sur la zone de travail).

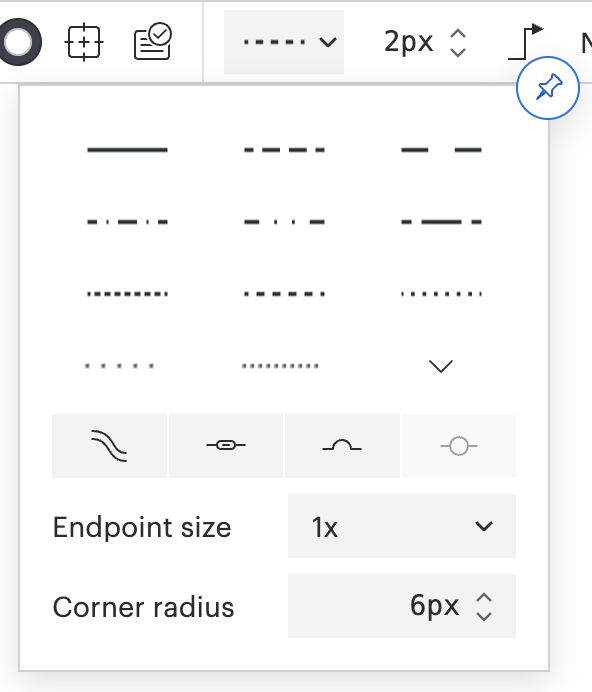

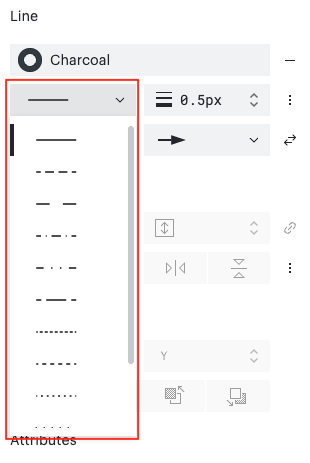

Cliquez sur la case "Style de ligne" dans la barre d'outils de formatage pour afficher les options de style de ligne disponibles.
Passez votre curseur sur les différents styles de ligne disponibles pour les voir apparaître sur votre diagramme. Cliquez sur un style de ligne pour appliquer les modifications.

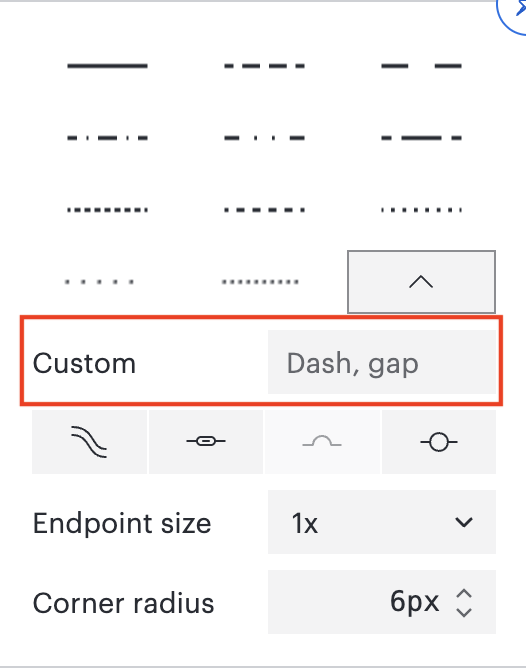

Options supplémentaires de style de ligne :

Si vous modifiez une ligne individuelle, vous pouvez sélectionner "DOUBLE" en bas de cette fenêtre pour transformer votre ligne en deux lignes parallèles.

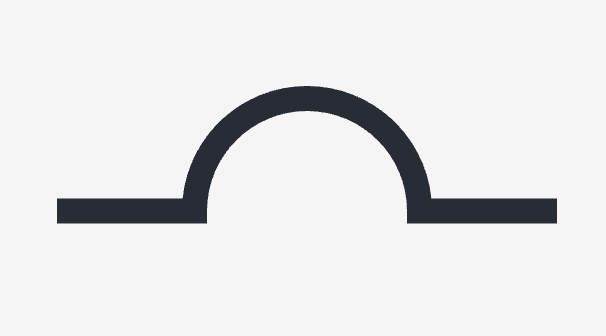

Si une ligne sélectionnée croise une autre ligne sur le canevas, vous pouvez la faire sauter par-dessus l'autre ligne en sélectionnant "JUMP".

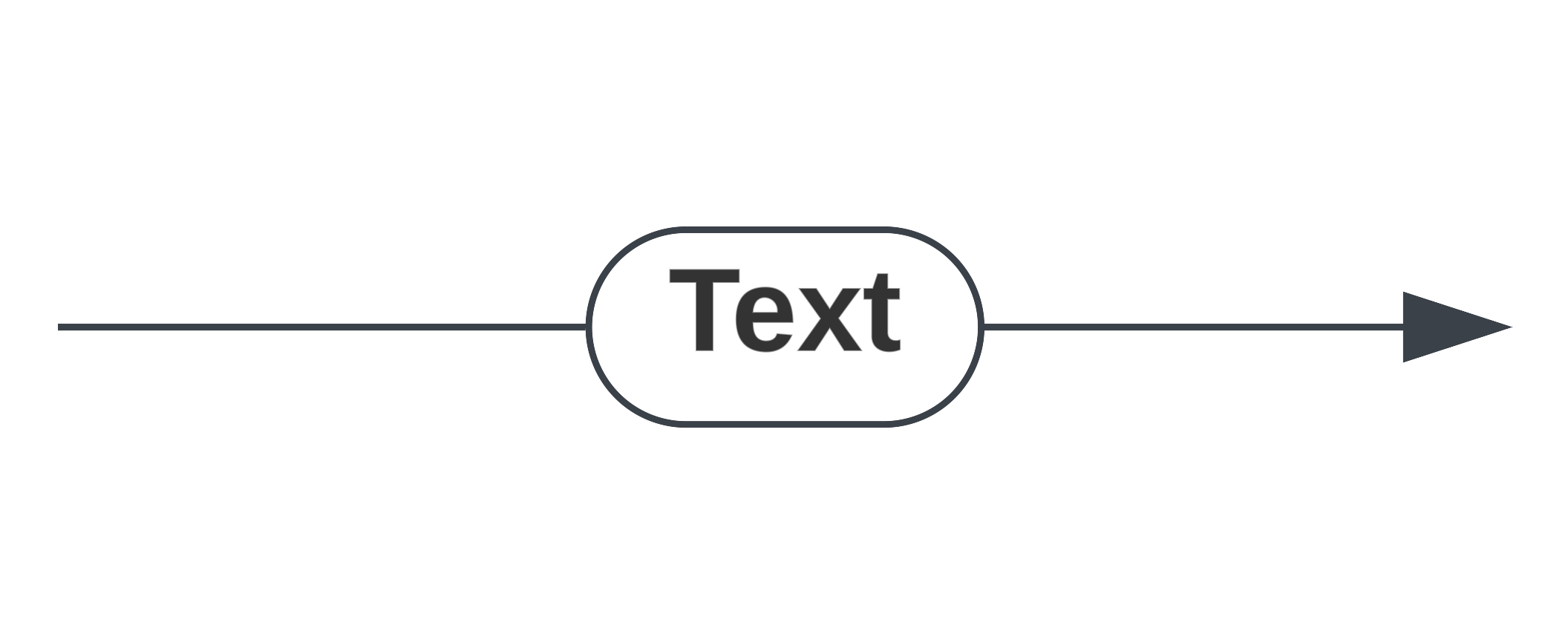

S'il y a du texte sur une ligne, vous pouvez sélectionner "PILULE DE TEXTE" pour créer une pilule autour du texte.
Pour ajouter un marqueur à une ligne, vous pouvez sélectionner "MARKER" pour ajouter un cercle au milieu de votre ligne, qui peut être étiqueté avec du texte au-dessus.

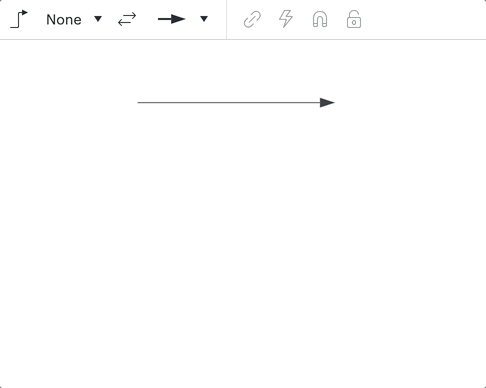

Modifier les extrémités de ligne

Le réglage par défaut des extrémités de ligne dans un nouveau document est une flèche pleine et unilatérale. Pour modifier les extrémités, procédez comme suit :

Sélectionnez une ligne (ou pour définir une valeur par défaut, cliquez n'importe où sur la zone de travail).

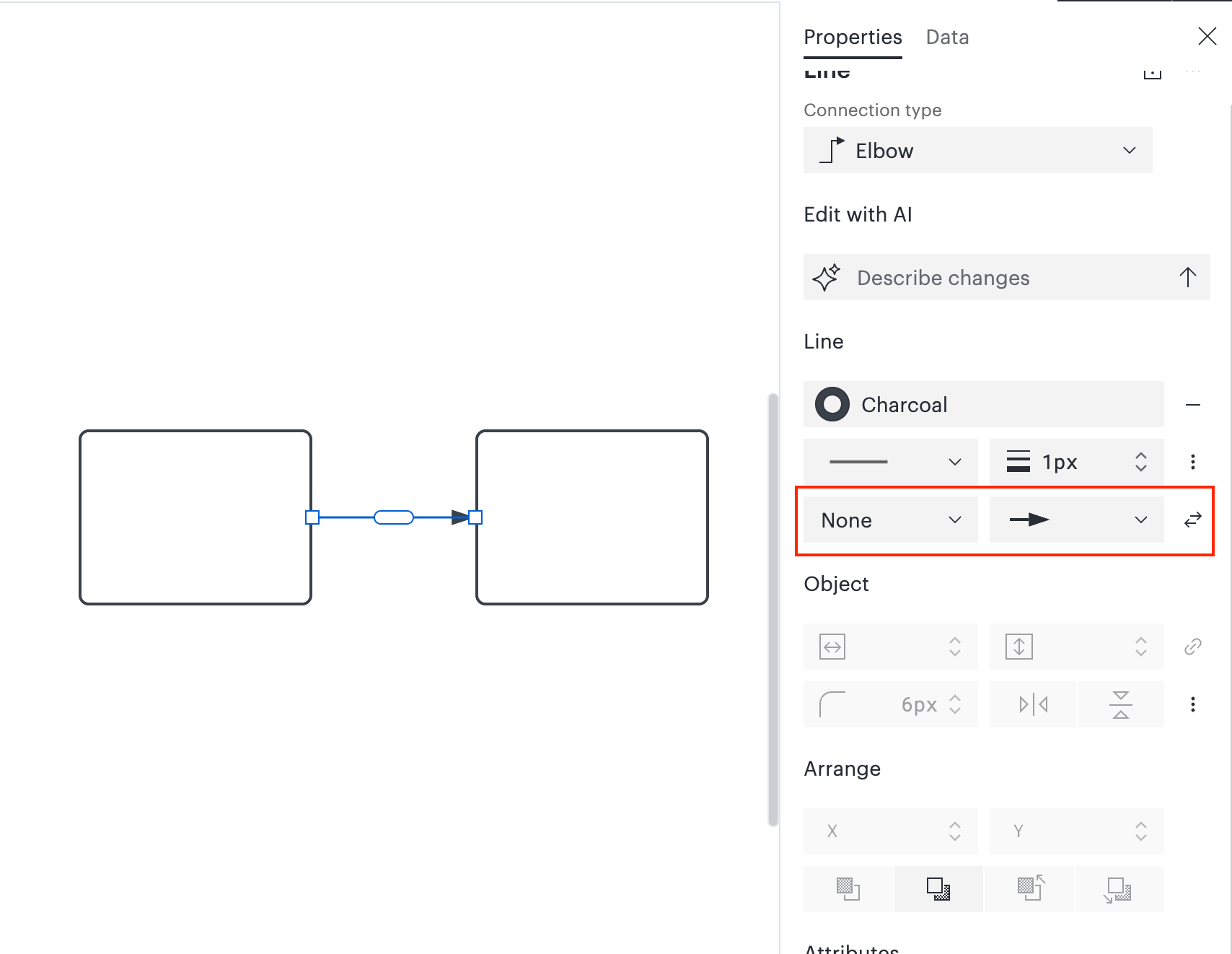

Cliquez sur le menu déroulant gauche ou droit Extrémité dans la barre d'outils de mise en forme pour voir les options disponibles.
Sélectionnez un style.

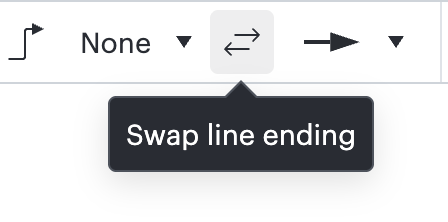

Pour intervertir les extrémités d'une ligne sélectionnée, cliquez sur l'icône en forme de double flèche à côté des menus déroulants Extrémité dans la barre d'outils de mise en forme.

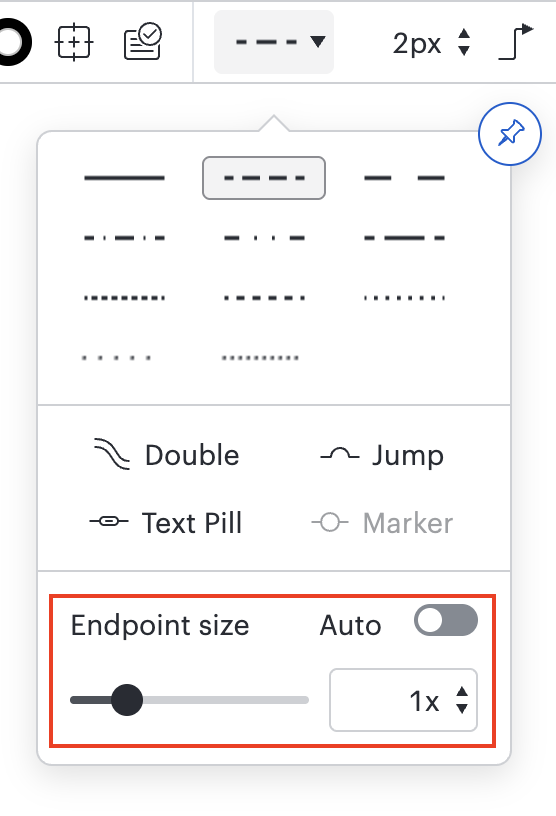

Vous pouvez ajuster la taille des extrémités des lignes à l'aide des options de style de ligne mentionnées dans la section ci-dessus.

Pour en savoir plus : Pour plus d'informations sur le formatage des lignes dans un ERD ou un UML, consultez notre article Créer un diagramme de relations entre entités dans Lucidchart.

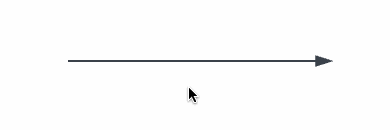

Ajouter et modifier du texte sur une ligne

Pour ajouter du texte à une ligne, procédez comme suit :

Double-cliquez sur une ligne.
Saisissez la zone Texte qui apparaît.

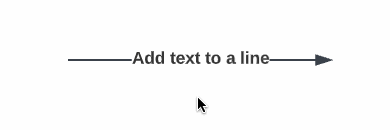

- Cliquez et faites glisser la zone de texte pour la déplacer vers un autre endroit de la ligne, par exemple directement au-dessus ou en dessous.

Pour supprimer le texte d'une ligne :

Double-cliquez sur le texte que vous souhaitez supprimer.
Mettez en surbrillance ou placez votre curseur à la fin du texte.
Appuyez sur la touche « Delete » (sur Mac) ou « Retour arrière » (sur PC) de votre clavier.

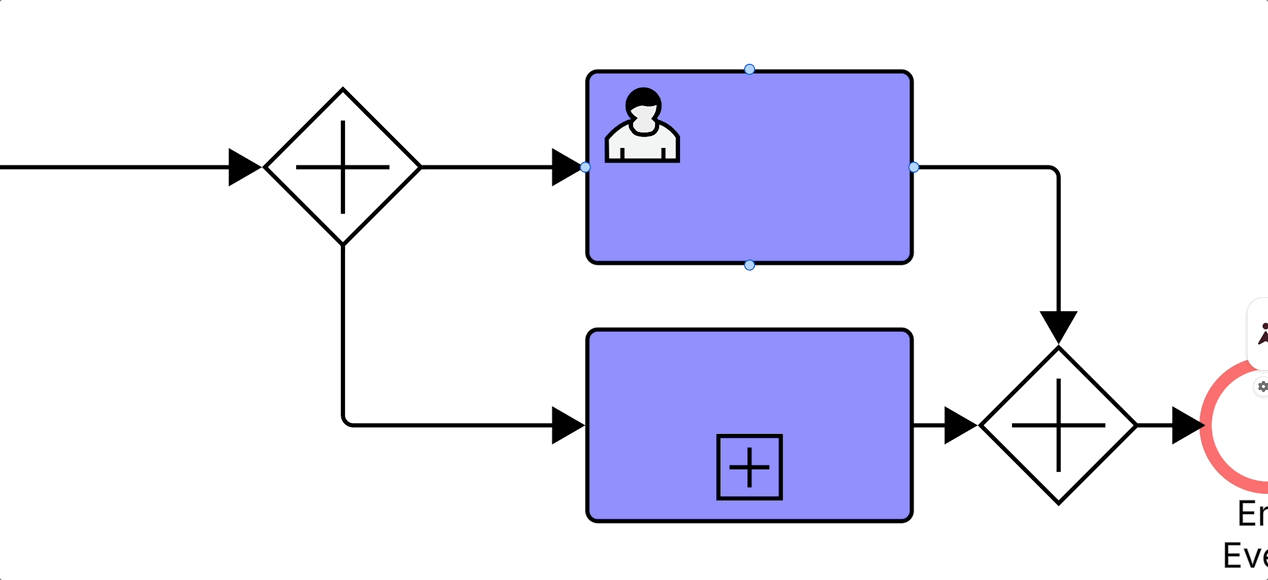

Modifier la trajectoire d'une ligne

Modifier la trajectoire d'une ligne coudée :

Sélectionnez une ligne.
- Un nœud apparaîtra au centre de chaque section de la ligne sélectionnée.
- Si vous passez votre curseur sur une section d'une ligne sélectionnée, un noeud supplémentaire apparaîtra au quart de cette section.
Cliquez et faites glisser un nœud pour modifier la trajectoire de la ligne.

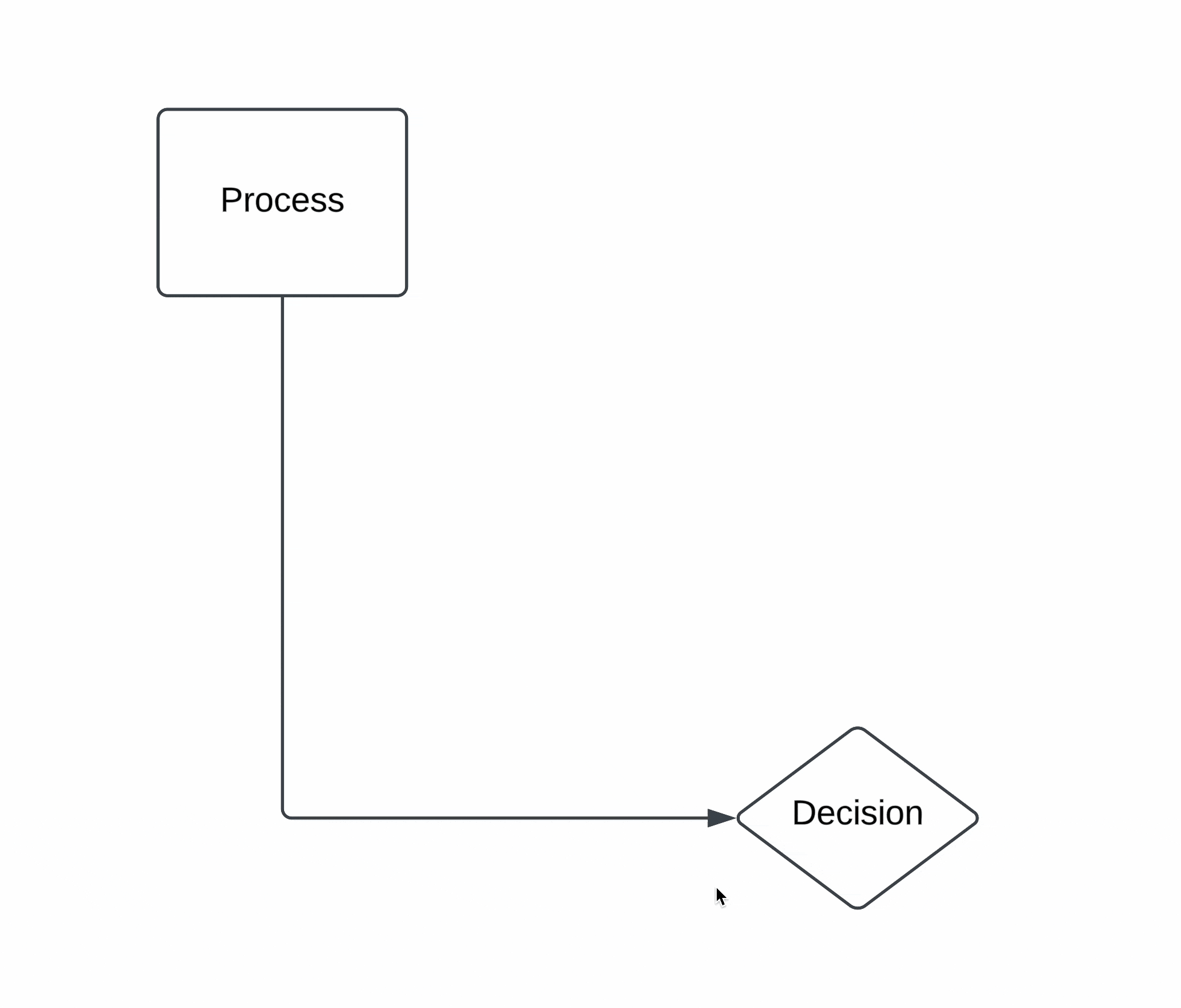

L'endroit où vous cliquez et faites glisser devient un point d'ancrage, représenté par une couleur de remplissage sur la ligne.
- Ce point d'ancrage ne bouge pas. Si vous devez réinitialiser un point d'ancrage individuel, vous pouvez cliquer avec le bouton droit de la souris et sélectionner Supprimer le joint.

Conseil : vous pouvez réinitialiser une ligne entière et supprimer tous les points d'ancrage. Pour ce faire, cliquez avec le bouton droit de la souris sur la ligne et sélectionnez Réinitialiser la ligne.

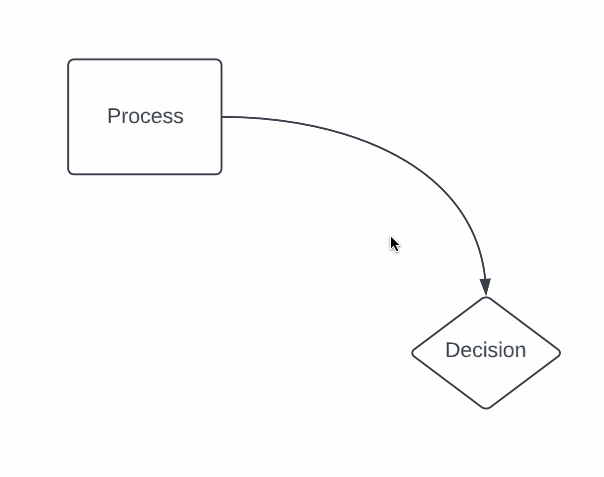

Modifier la trajectoire d'une ligne droite ou courbée :

Sélectionnez une ligne.
- Un noeud apparaîtra au centre de la ligne.
Cliquez et faites glisser le nœud pour créer une articulation dans la ligne et modifier sa trajectoire.
- La ligne sera séparée en deux sections et celles-ci auront désormais un noeud au centre

Après avoir modifié une ligne et ajouté une articulation, vous pouvez la supprimer en faisant un clic droit sur l’articulation et en sélectionnant Supprimer l’articulation.

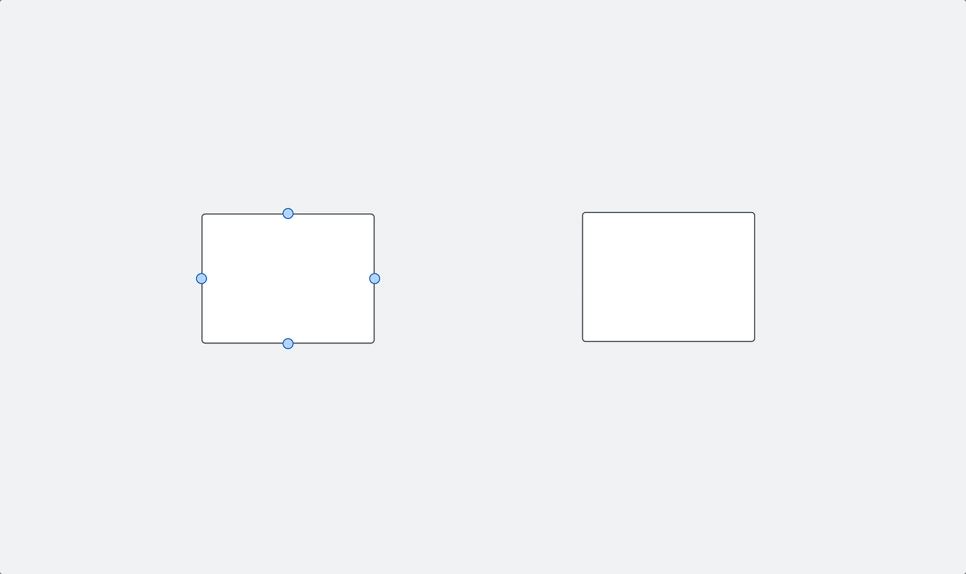

Créer des lignes intelligentes

Une ligne intelligente ajuste automatiquement ses points de connexion pour former le chemin le plus efficace entre deux objets. Voici comment en créer une :

Faites glisser une ligne d'un objet à l’autre.
Lorsque vous atteignez la bordure du second objet, maintenez le bouton de la souris enfoncé jusqu'à ce que l'objet soit surligné.
Relâchez votre curseur avant que le surlignage ne disparaisse.
